Золочение стальных изделий

Как известно, стальные и другие металлические изделия покрывают золотом, как с декоративной, так и с технологической целью - золотое покрытие весьма прочно и обладает очень высокой коррозионной стойкостью. В домашних условиях позолоту проще всего осуществлять контактным и горячим методами, поскольку они не требуют особого специфического оборудования и достаточно безопасны.

---

Контактный способ - электролитическое золочение без внешнего источника тока - позволяет получить равномерные и очень плотные покрытия, достаточно плотно держащиеся на поверхности металла. Так как в данном случае процесс “электролиза” осуществляется в результате разности потенциалов детали и электролита, то качественно позолотить удается лишь латунные детали или детали из других металлов, предварительно покрытых тонким слоем латуни.

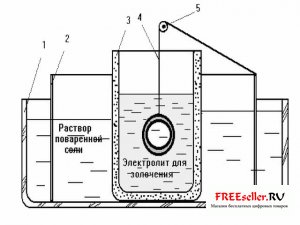

Рис.1. Устройство ванны для электролитического нанесения слоя позолоты контактным способом:
1 - стеклянный сосуд, 2 - кольцевой электрод из цинка, 3 - стакан из пористой керамики, 4 - медная проволока - подвеска, 5 - опоры подвески - изолятор.

Перед нанесением слоя латуни на поверхность изделия из стали, изделие шлифуют, полируют, после чего его поверхность обезжиривают и протравливают, то есть подвергают химической обработке. Первые три операции не требуют особых пояснений. Травление же стальных изделий проводят в щелочном растворе, содержащем 20 - 30 г/л гидрата окиси калия (или гидрата окиси натрия) и нагретом до 75 - 85 гр. С. Время травления изделия в горячем растворе составляет при-мерно полчаса, при комнатной температуре изделие держат в щелочи не менее 1 ч. После тщательной промывки в проточной воде деталь погружают на 1 минуту в 0,5%-ный раствор соляной кислоты, чтобы удалить с поверхности металла следы окислов железа. Из раствора соляной кислоты (опять же после тщательной промывки) деталь помещают в ванну для электролитического латунирования, причем, чем скорее влажная деталь очутится в ванне, тем лучше будет покрытие.

Состав электролита (гальванической ванны) для латунирования приведен ниже (в г/л):

- ционид меди 30 - 35;
- ционид цинка 8 - 12;
- ционид натрия 20 - 25;
- карбонат натрия 6 - 8;
- бикарбонат натрия 8 - 12;
- гидроокись аммония 3 - 5.

Компоненты электролита растворяют в дистиллированной воде. Латунирование ведут при температуре раствора 25 - 35 градусов С и плотности тока 0,3 - 0,5 А/кв.дм. В качестве источника тока подойдут гальванические элементы типа 373. Понадобится также реостат для регулирования тока.

Анодом служит пластина из латуни марки М70. Для получения более однородного по толщине покрытия деталь в процессе электролиза необходимо поворачивать. Так как слой латуни служит подслоем для последующего слоя золота, требуется нарастить слой латуни толщиной не менее 1 мкм, для чего потребуется примерно 15 - 20 минут. Учтите, что поверхностный слой свежеосажденной латуни получается весьма непрочным, и касаться его нельзя.

В тех случаях, когда слой латуни выполняет роль декоративного покрытия, его рекомендуется обработать раствором какого-либо пассиватора для повышения прочности и атмосферостойкости. В нашем же случае латунный слой - промежуточный “продукт”, так что его незапассированная поверхность только способствует взаимной диффузии латуни и золота, приводя к упрочнению соединения слоев. Поэтому после тщательной промывки в горячей воде отлатунированную деталь сразу переносят в ванну для золочения. Некоторые составы ванн для контактного золочения приведены в таблице.

Компоненты, г/л электролит I электролит II электролит III

Хлорное золото 0,4 3,5 1,5
Бикарбонат калия 50 - 100
Хлористый натрий - 2 -
Сульфид натрия (кристаллический) - 30 -
Железосинесодержащий калий - 3 -

Температура раствора в процессе золочения - 70-80 гр., время для получения слоя золота толщиной около 0,1 мкм составляет: для ванны I - 3-5 минут; для ванны II и III - 5-10 минут. Значительно увеличивать время пребывания изделия в ванне не имеет смысла - при достижении указанной выше толщины слоя золота процесс практически прекращается и утолщения слоя позолоты получить не удается.

Контактное золочение осуществляется в электролитической установке, разрез которой показан на рис. Как видно из рисунка, в стеклянной емкости размещен цилиндрический электрод (анод) из цинка, погруженный во вспомогательный электролит - раствор хлористого натрия (концентрация раствора 30 г/л). Внутри стакана из пористой керамики на медной проволоке подвешивают деталь, которую требуется позолотить. Проволока удерживается в центре стакана с помощью опоры (например, трубки) из изолирующего материала, которую крепят на стакане. Таким образом, проволока не контачит со стаканом, но электрически соединена с цинковым анодом.

В данной установке стакан из пористой керамики играет роль полупроницаемой диафрагмы, разделяющей растворы двух электролитов и препятствующих их смешению, но не создаю-щей преград для процесса электронно-ионной проводимости. Если такого стакана у Вас нет, в качестве полупроницаемой перегородки подойдут брезент, фильтрованная и даже непроклеенная бумага. Только учтите, что при замене материала перегородки придется экспериментально определить время электролиза и откорректировать состав ванны. После золочения деталь тщательно промывают и высушивают на воздухе. Несмотря на небольшую толщину слоя золота, покрытие получается достаточно плотным, прочным и блестящим.

Характерной особенностью данного способа золочения является высокая прочность сцепления слоя позолоты с основным металлом, но этот показатель, как уже говорилось ранее, в большой степени зависит от качества предварительной подготовки поверхности металла под латунирование.

В тех же случаях, когда не требуется высокая прочность сцепления покрытия, и слой позолоты предназначен для чисто декоративных целей, лучше воспользоваться так называемым горячим способом золочения - методом менее трудоемким и более безопасным.


Для горячего золочения готовят раствор следующего состава (в г):

- кислота азотная (плотность 1,36 г/куб.см) 20;
- кислота соляная (плотность 1,18 г/куб.см) 20;
- золото 1;
- сурьма хлористая 1;
- олово 1;
- борная кислота (насыщенный раствор) 20.

Раствор готовят следующим образом. В стеклянной посуде смешивают азотную и соляную кислоту и в получившей-ся “царской водке” растворяют золото, после чего добавляют хлористую сурьму и олово. Далее посуду ставят на водяную баню и после полного растворения олова в раствор добавляют борную кислоту. Работать с раствором надо с соблюдением всех необходимых предосторожностей - жидкость весьма агрессивна, так что попадание ее кожные покровы опасно, а пары жидкости - ядовиты (содержат окислы азота и хлор).

Изделие, предназначенное для золочения, предварительно шлифуют, полируют, обезжиривают, а также протравливают, прокипятив в щелочи. После чего “золотой” раствор наносят на промытую подготовленную поверхность изделия мягкой кистью. Когда раствор подсохнет, изделие прогревают в пламени спиртовки или на костре из древесного угля. В результате образуется позолота, не требующая дополнительной обработки, но сцепление слоя позолоты с основным ме-таллом не обладает высокой прочностью.
