Установка доводчиков стекол на Вазсвоими руками.

В этой статье мы расскажем о самостоятельной установке модуля закрытия стекол (доводчик стекол) типа Monguse, cenmax и т.п. на автомобиль Ваз.


Доводчик предназначен для совместной работы с автомобильной сигнализацией или другим устройством, имеющим специальный выход, на котором появляется импульс, отрицательный или положительной полярности, при изменении состояния системы ( например при постановке на охрану).



Для начала установки необходимо проверить, открываются и закрываются ли стекла автомобиля кнопками при выключенном зажигании, если нет, то необходимо найти в блоке предохранителей реле отвечающие за открытие закрытие стеклоподъемников, вынуть его и вместо него установить перемычку как показано на фото.


Без этой перемычки доводчики закрытия стекол работать не будут.



Монтажный блок предохранителей и реле автомобиля ваз 2114

Рис.1. Монтажный блок предохранителей и реле автомобиля ваз 2114

Установка доводчиков стекол своими руками на Ваз 2114 - перемычка в блоке предохранителей

Рис.2 Перемычка вместо реле стекло подъемников - залог того что доводчик стекол у вас будет работать.


После подготовительного этапа снимаем обшивку водительской двери (обшивка пассажирской двери остается на месте) Установка доводчиков стекол своими руками на Ваз 2114 - снятие обшивки двериРис.3. Снимаем обшивку водительской двери для установки доводчика.


И устанавливаем доводчик на дверку автомобиля как показано на фото.


Установка доводчиков стекол своими руками на Ваз 2114Установка доводчиков стекол своими руками на Ваз 2114

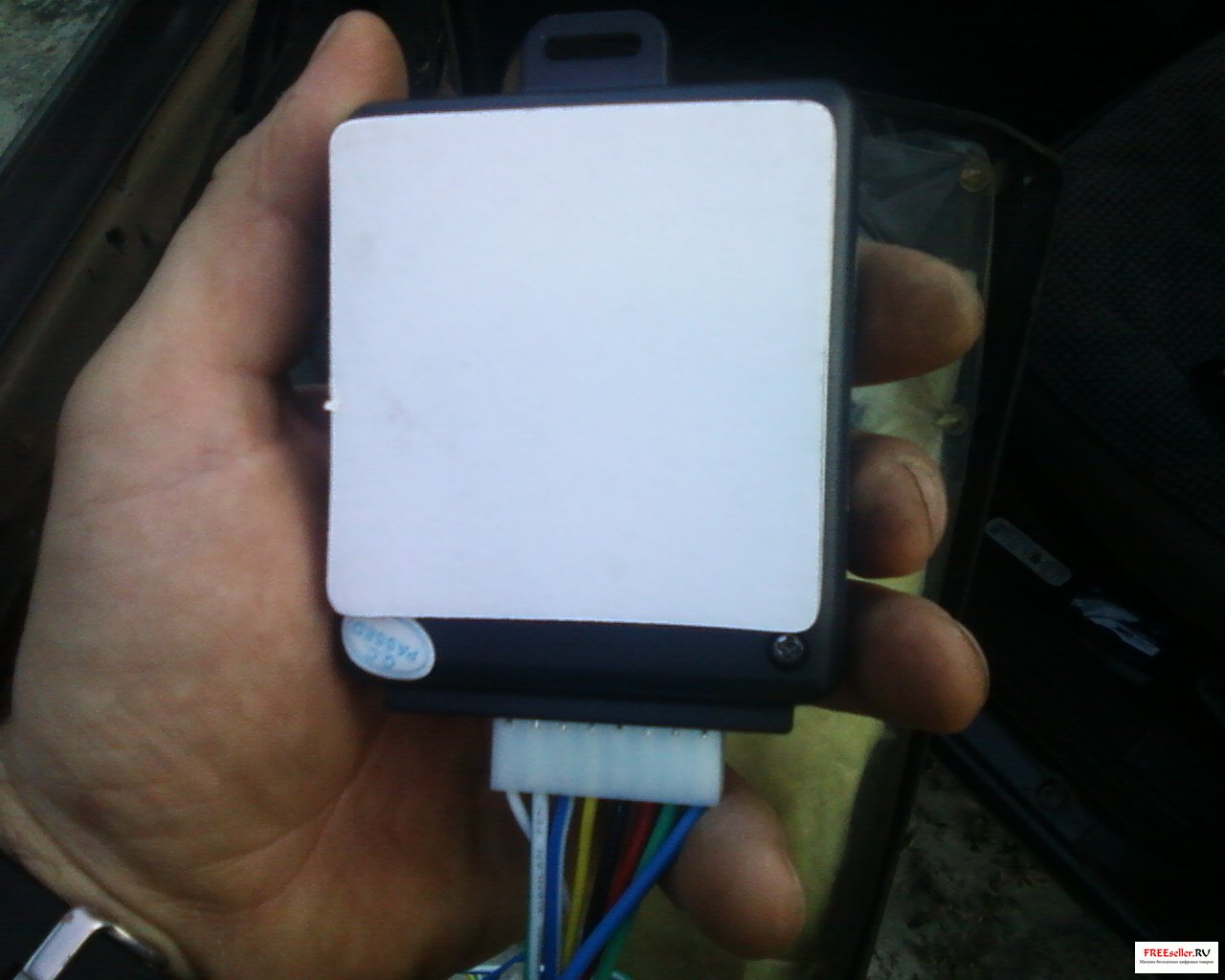

Рис.4, рис.5. Установка модуля блока доводчика на водительскую дверь


Смотрим схему установки доводчиков.



Рис.6 Схема подключения доводчика стеколСхема подключения доводчика стекол - комментарии по подключению

Рис.7. Комментарии к схеме подключения доводчика стекол.


И схему электропроводки вашего автомобиля(в качестве примера установка доводчика произведена на автомобиле ваз 2114, нас интересует только фрагмент с самими стекло подъемниками и смотрим. Фрагмент схемы электрооборудования автомобиля Ваз 2114, показана только сторона электрооборудования с водительской двери.

Рис.8 Фрагмент схемы электрооборудования автомобиля Ваз 2114, показана только сторона электрооборудования с водительской двери.


Красный провод с предохранителем на 25 А подключаем к + 12В, для этого подключаем его к белому проводу с черной полосой на любой из кнопок водительской двери, см фото.



Установка доводчиков стекол на Ваз своими руками - подключение проводов


Черный провод подключаем к массе автомобиля. Или тупо к черному проводу , т.к. он соединяется с массой.

 Установка доводчиков стекол на Ваз своими руками - подключение проводов


Белый/желтый провод и желтый провод подключаем к центральному замку вашего автомобиля.

Ищем провод, отвечающий за открытие стеклоподъемника водительской и пассажирской двери, и подключаем к ним 4 провода в разрыв.


«Подключение в разрыв» означает, что провод режется пополам и производиться подключение со стороны кнопки и со стороны мотора.


Режем пополам оранжевый провод и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки зеленый с черной полосой, а со стороны мотора зеленый провод доводчика стекол.

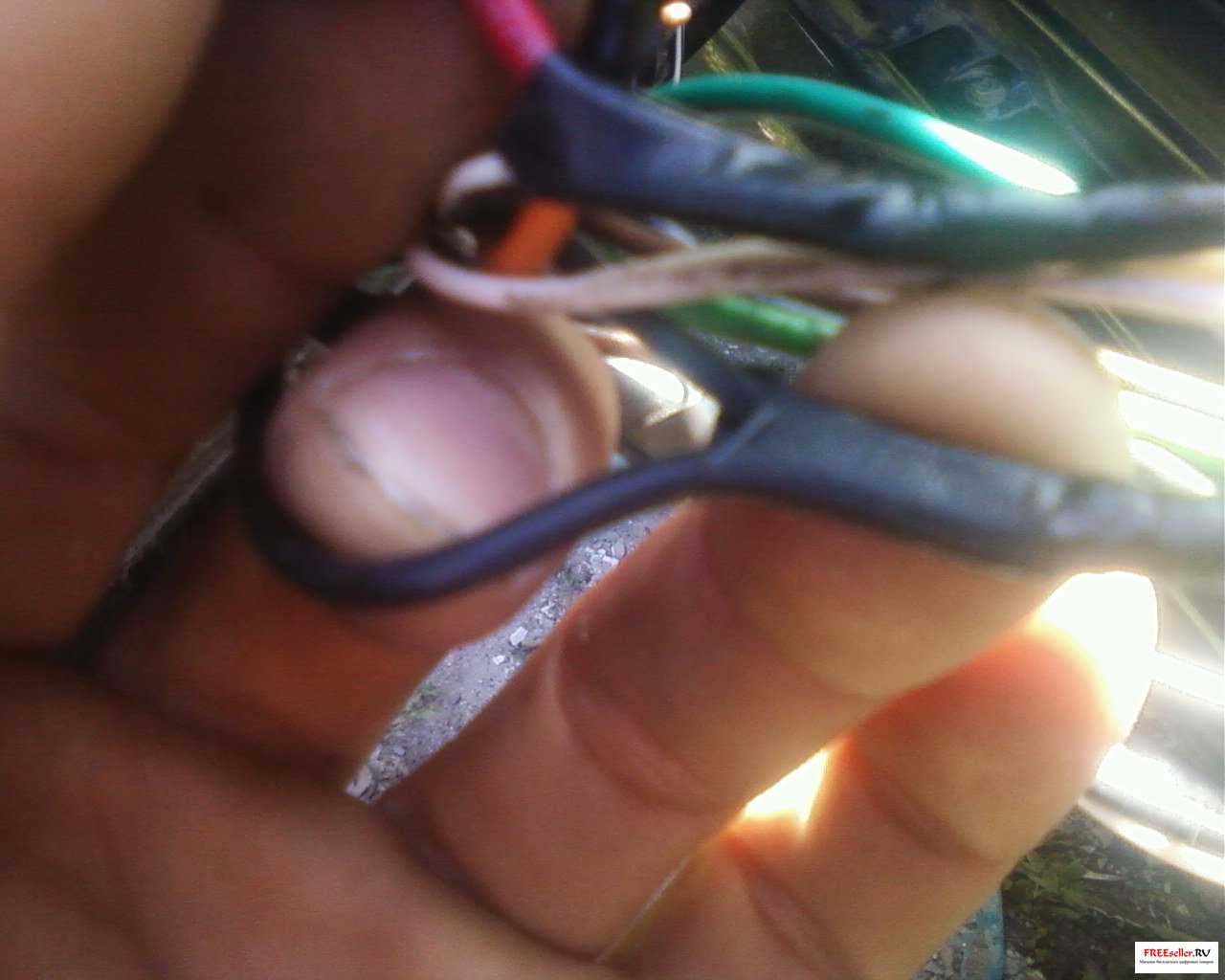

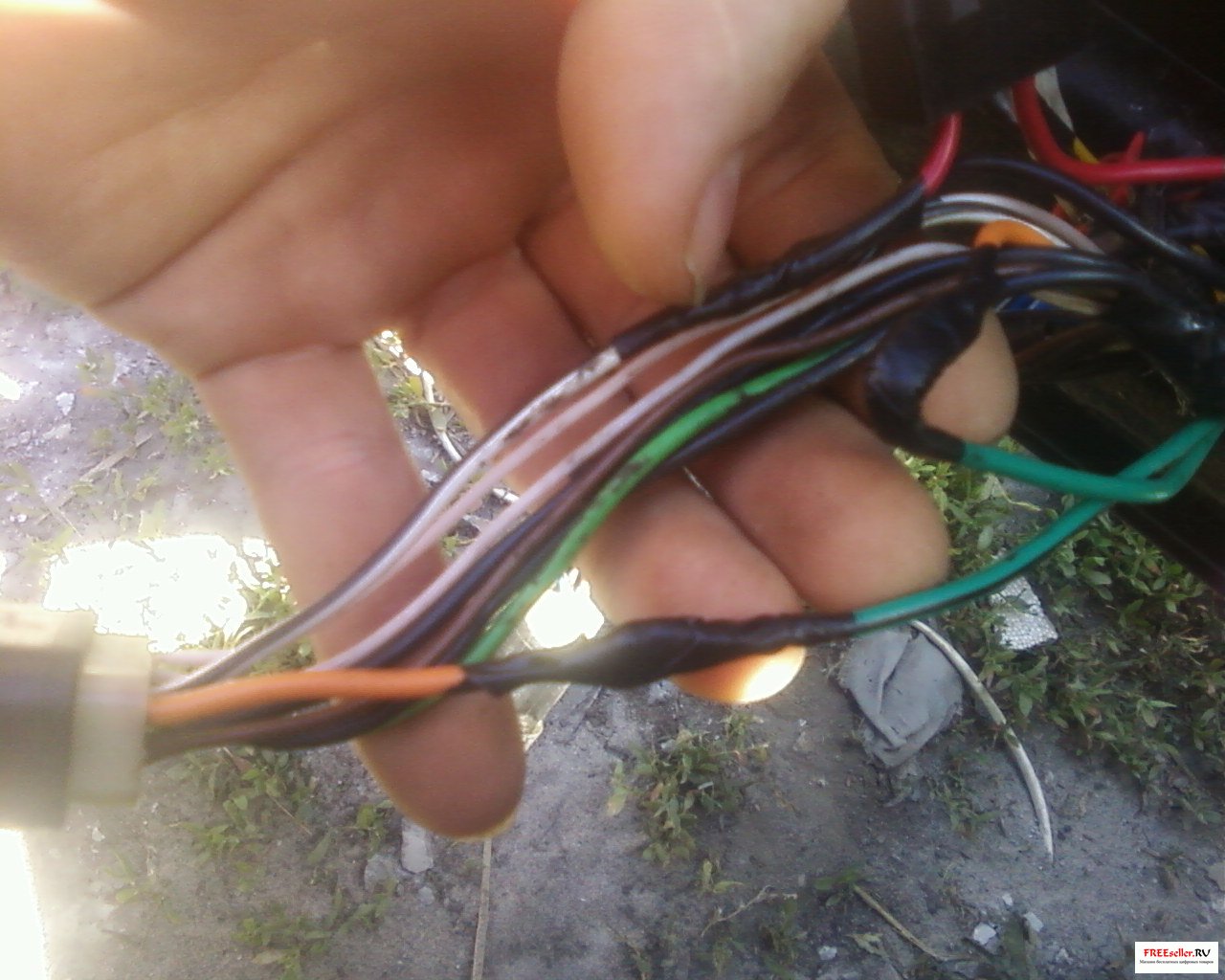

 Установка доводчиков стекол на Ваз своими руками - подключение проводовУстановка доводчиков стекол на Ваз своими руками - подключение проводов


Режем пополам голубой с черной полосой и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки синий с черной полосой, а со стороны мотора синий провод доводчика стекол.

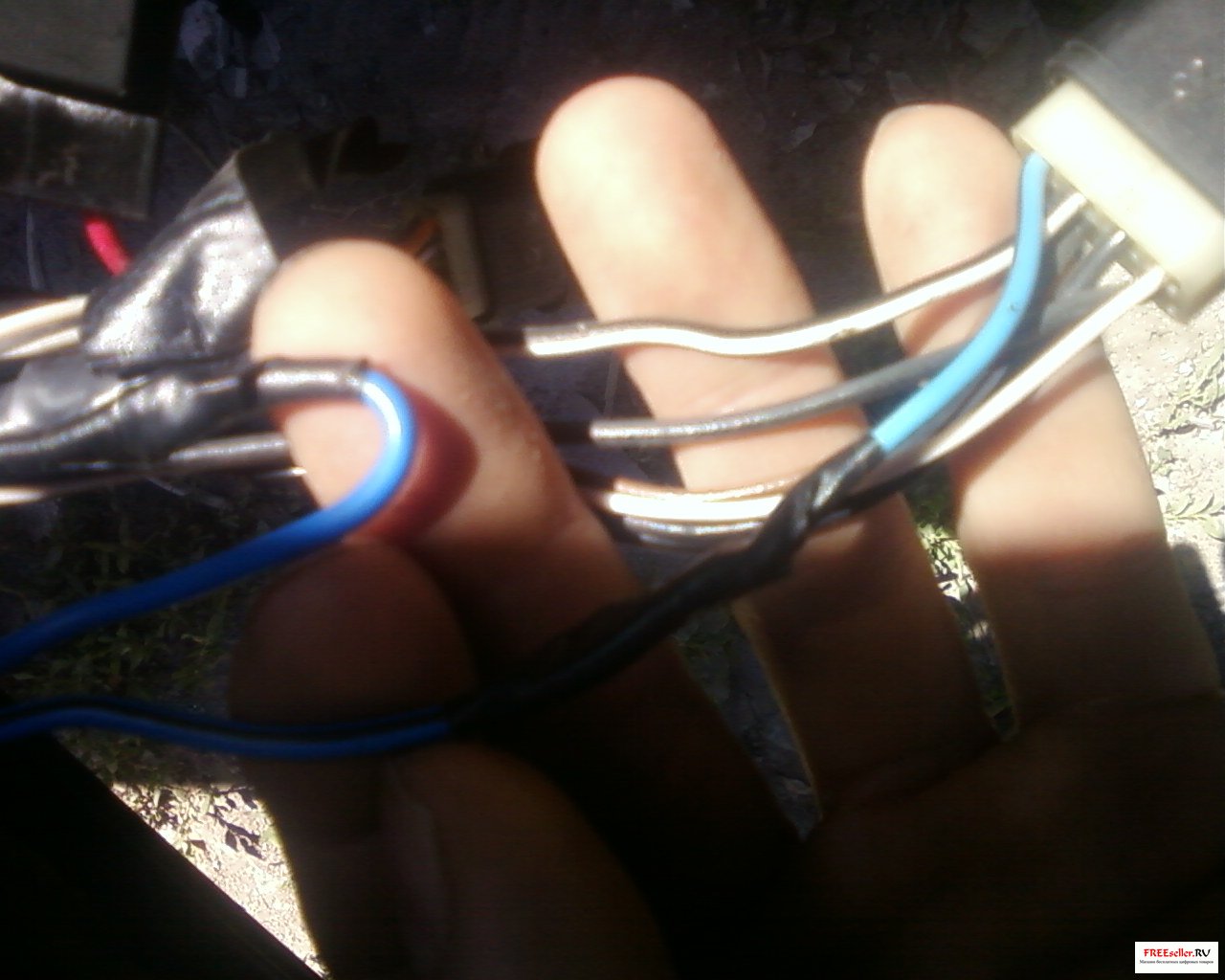

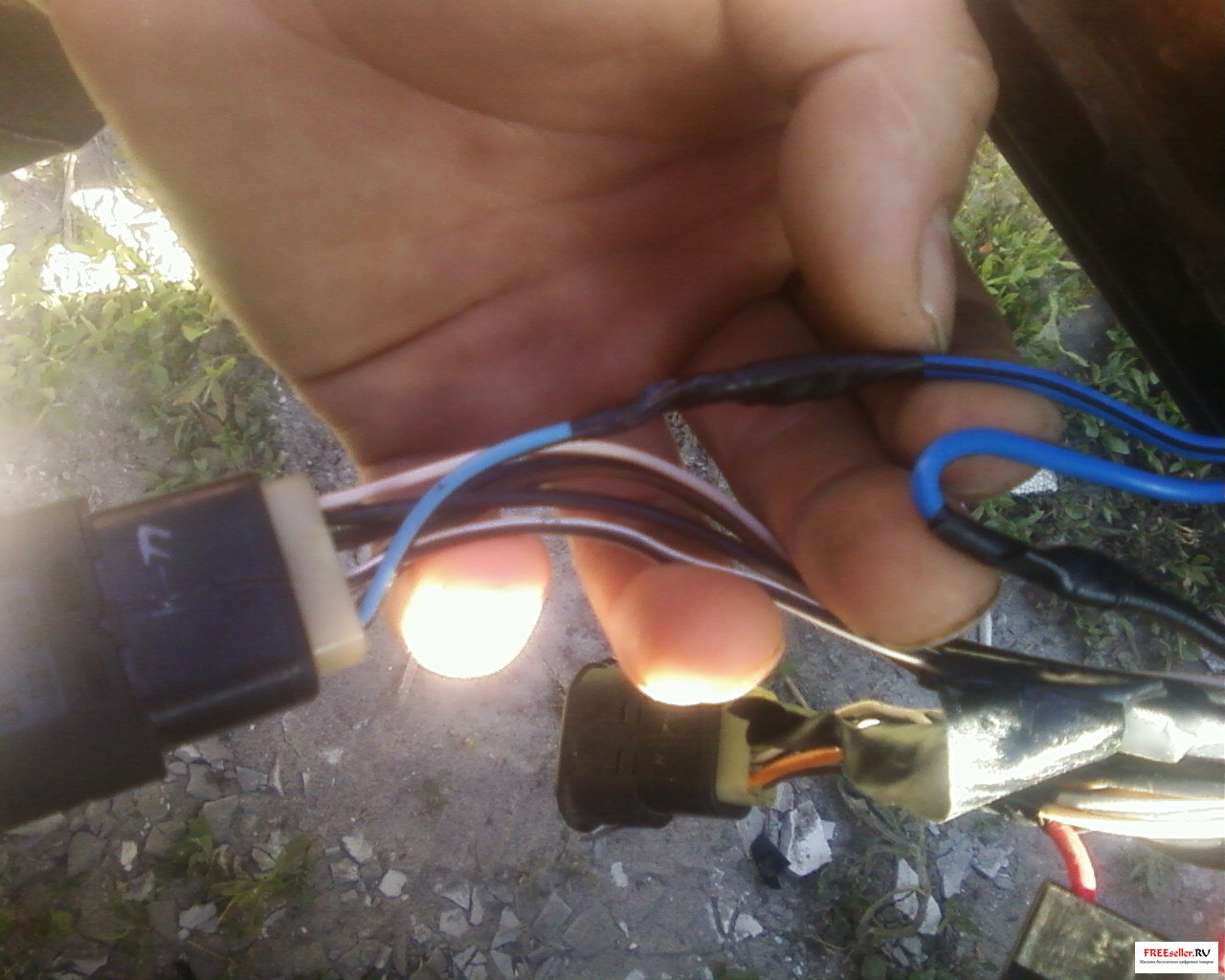

 Установка доводчиков стекол на Ваз своими руками - подключение проводовУстановка доводчиков стекол на Ваз своими руками - подключение проводов


Тщательно пропаиваем и изолируем все соединения.


Собираем обшивку двери и пользуемся доводчиками.

 Установка доводчиков стекол на Ваз своими руками - подключение проводов



Александр Борисов, г. Самара
