Самодельная дисковая борона


Самодельная дисковая борона собранная из батареи из 8 сферических дисков.


За основу дисковой бороны они взята батарея из восьми сферических дисков 0 445 мм, расстояние между ними - 150 мм.

Борона связана шарнирно с рамой длиной 1400 мм и шириной 650 мм, сверенной из уголков 45 X 45 см. Ширина захвата бороны - 1200 мм, глубина обработки почвы - до 10 см. Угол атаки (наибольший - 17") регулируется, можно вынести всю батарею вправо по ходу трактора. Борона соединена с навесной системой трактора в трех точках - в верхнем отверстии стойки - и двумя цапфами.

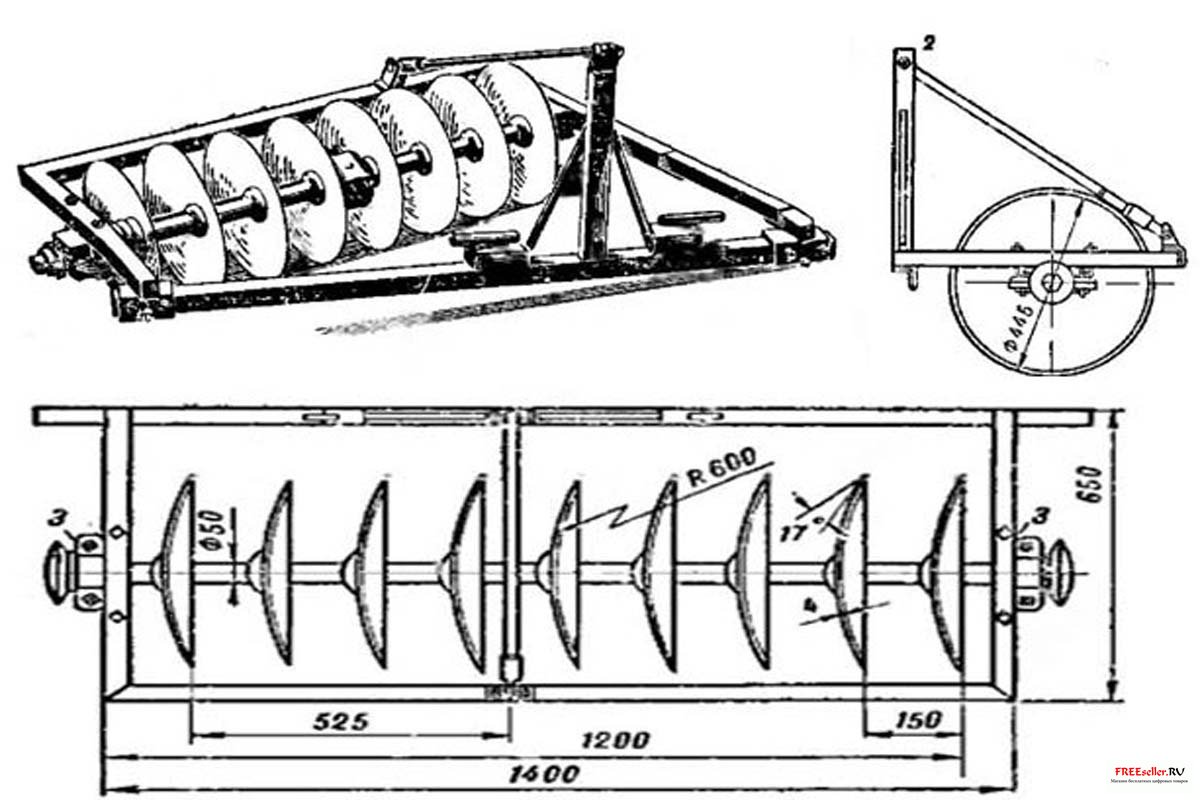

Рис. 1 Дисковая борона


  Моделист конструктор 1972 08
