Электронное противоугонное устройство Блокиратор массы

  • Опубликовано: 20 декабря 2009


В отличие от известных промышленных и любительских противоугонных устройств, эта конструкция не имеет ни одного механического контакта и потайного тумблера, проста, надежна и долговечна. Она представляет собой электронный выключатель "массы". Как подсказывает практика, в целях противопожарной безопасности даже при кратковременных стоянках автомобиля бортовую сеть целесообразно отключать от аккумуляторной батареи.


Устройство состоит всего из трех деталей: тиристора VS1, диода VD1 и геркона SF1 (рис.1). Тиристор VS1 выполняет роль электромагнитного реле, которое срабатывает при наличии даже кратковременного импульса на управляющем электроде. Такой сигнал подается при замыкании геркона SF1, установленного в салоне. Тиристор открывается, сопротивление его резко уменьшается, и клемма аккумулятора "-" соединяется с "массой".



Схема противоугонного устройства блокиратора массы.

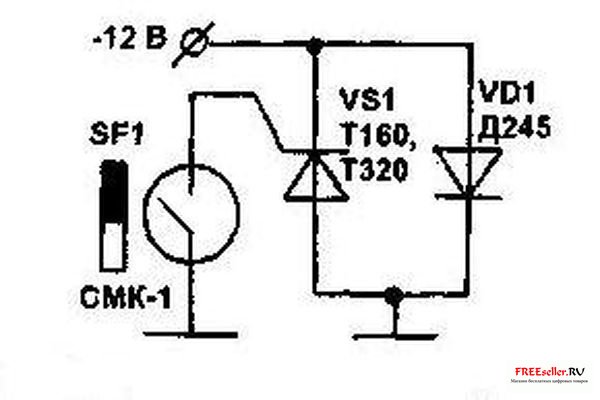

Рис.1 Схема противоугонного устройства блокиратора массы.



Тиристор пропускает ток лишь в одном направлении - от аккумуляторной батареи в бортовую сеть. Чтобы аккумулятор мог подзарядиться от генератора, параллельно тиристору в обратной полярности включен диод VD1.



При выключенном зажигании или заглушенном моторе устройство переходит в "противоугонный" режим. Размещают устройство под капотом в труднодоступном месте, чтобы оно не бросалось в глаза постороннему или злоумышленнику. В корпусе тиристора желательно сделать отверстие под болт М8 для клеммников (рис.2). Геркон SF1 устанавливается в салоне незаметно - на пластмассовой декоративной панели или в любом другом месте. Магнит геркона хранится у водителя.



Схема противоугонного устройства блокиратора массы.



Описываемое устройство было установлено в автомобиле "FORD ESCORT" и эффективно эксплуатируется уже более двух лет.



Внимание!!! Внимание, информация содержащаяся на данной странице, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

В.РЕЗКОВ, г.Витебск.
