Электроножовка своими руками

  • Опубликовано: 9 января 2009



Не так давно я обнаружил в своей домашней мастерской старый микродвигатель МК-12-В, сохранившийся, по-видимому, еще с детских лет. Что с ним делать! Выбросить жаль, и вот решил его хоть каким-то образом использовать.


Собственно, от микродвигателя я вставил только цилиндр с корпусом. Фланец, проушину, ползун и ролик выточил в салоне «Сделай сам». Остальное делал в тисках напильником и ножовкой. В качестве осей и штифтов использовал иглы от игольчатого подшипника. Рукоятку изготовил из текстолита, в удобном месте расположил выключатель. Электродвигатель применил ПЛ-062 мощностью 150 Вт.



Конструкция электроножовки такова: на вал двигателя надевается и стопорится штифтом эксцентриковая втулка. Отверстие под штифт сверлится в сборе. Фланец с прикрепленными к нему стаканом, корпусом и цилиндром микродвигателя привинчивается болтами к фланцу электродвигателя. Ось эксцентрика соединяется с ползуном с помощью самодельного рычага. Вся конструкция крепится к стойкам винтами. Стойки для облегчения веса сделаны из дюралюминия. Чтобы полотно ножовки при работе не уходило назад, предусмотрен нажимной ролик. При вращении вала двигателя бронзовый ползун совершает вместе с пилой возвратно-поступательные движения. Заусенец от резания проходит в паз на лыже. Электродвигатель включается через трансформатор и диодный мостик.

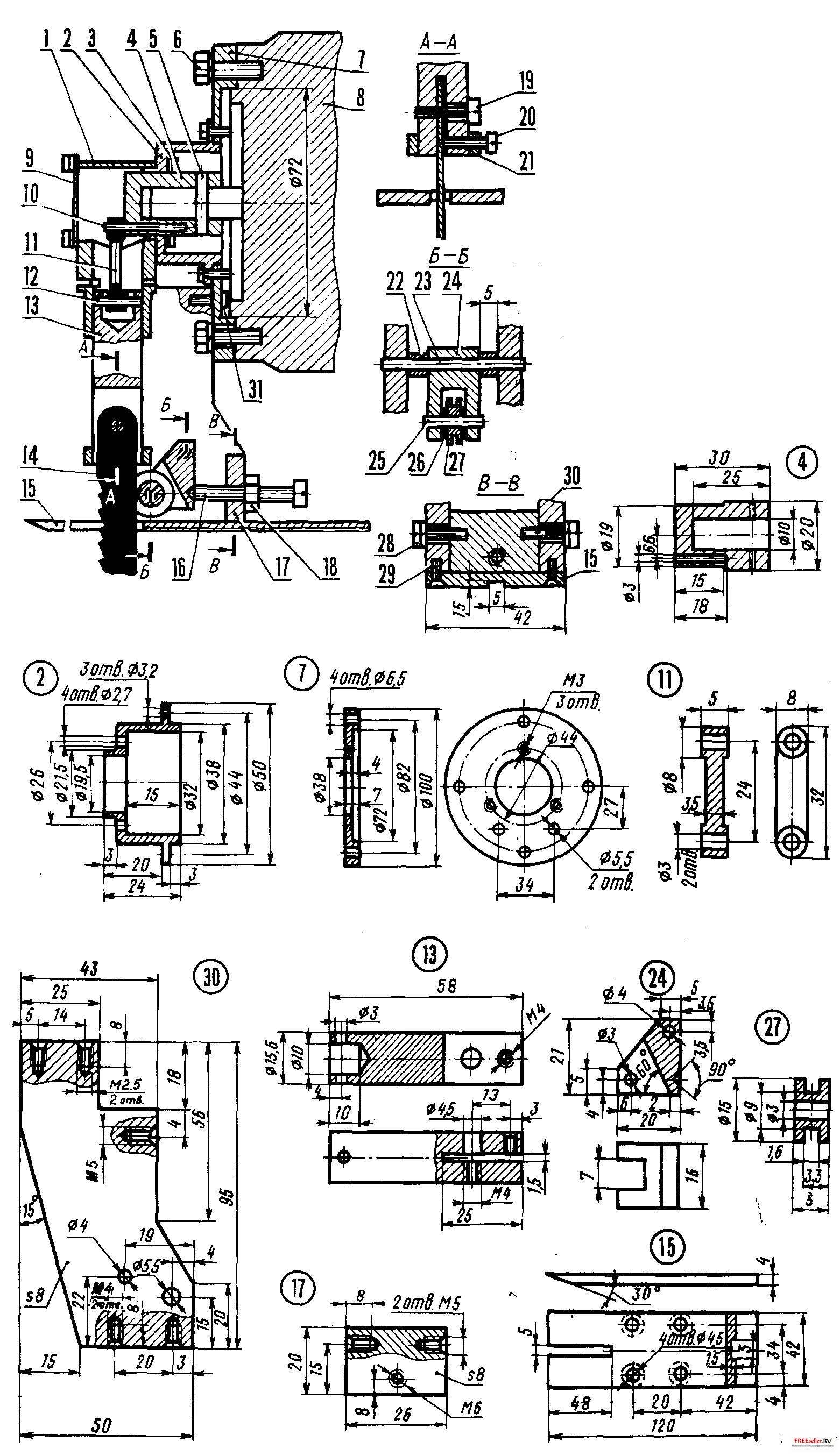

Рис.1 Самодельная электроножовка
 1 - корпус микродвигателя МК-12-В, 2 - стакан, 3 винт М2, 5Х10, 4 - эксцентриковая втулка, 5 - штифт, 6 - болт М6Х16, 7 - фланец, 8 - электродвигатель ПЛ-062, 9 - крышка, 10 - ось эксцентрика, 11 - рычаг, 12 - ось, 13 - ползун, 14 - полотно ножовки, 15 - лыжа, 16 - винт М6Х30, 17 стойка, 18 - гайка М6, 19 - винт М4Х 15, 20 - винт М4Х 15, 21 - кольцо, 22 - втулка, 23 - ось, 24 - проушина, 25 - ось, 26 - шайба ?3 мм, 27 - нажимной ролик, 28 - винт М5Х 14, 29 - винт М4Х10, 30 - стойка, 31 - винт М5Х10.


Л. САЕВИЧ, г. Минск
 "Моделист-Конструктор" 1989, №9
