Очень простые в изготовлении, пластиковые шайбы из подручных материалов для ремонта керамических кран-букс.


Очень простые в изготовлении, пластиковые шайбы из подручных материалов для ремонта керамических кран-букс.


Приветствую всех самодельщиков!


Сегодня я хочу поделиться еще одним вариантом ремонта, подтекающей керамической кран-буксы при помощи самодельных пластиковых шайб (прокладок), которые можно легко сделать из подручных материалов, например, из крышек от молочных бутылок.


Надо сказать, что почти три года назад, я уже писал об одном варианте ремонта отечественной кран-буксы, при помощи резиновой прокладки, которую можно изготовить из старой прокладки от такой же кран-буксы. Эту статью можно посмотреть здесь.


Кстати, надо отметить, что такой способ ремонта оказался весьма удачным, поскольку кран-букса с такой резиновой прокладкой, прослужила у меня почти два с половиной года. За это время, я всего лишь раза три подтянул эту кран-буксу, но ничего в ней не менял. Более того, эта прокладка могла прослужить и дольше, но, поскольку она была уже тонковата, я просто решил ее заменить на новую. И эта новая прокладка, как раз сейчас стоит у меня в той же самой кран-буксе смесителя в ванной комнате.


Однако нужно отметить, что имеется еще один способ подобного ремонта подтекающей кран-буксы. И способ этот заключается в замене пластиковой шайбы (прокладки), в основании штока кран-буксы. Об этом способе мне как раз писали многие читатели в комментариях к прошлой статье.


В итоге, когда некоторое время назад у меня стала подтекать кран-букса в кухонном смесителе, я решил пойти этим путем и сделал для нее прокладку из пластиковой крышки от молочной бутылки.


С тех пор, прошло уже месяца четыре и кран-букса с такой прокладкой, прекрасно работает и не подтекает. Поэтому я и решил поделиться здесь данным способом.

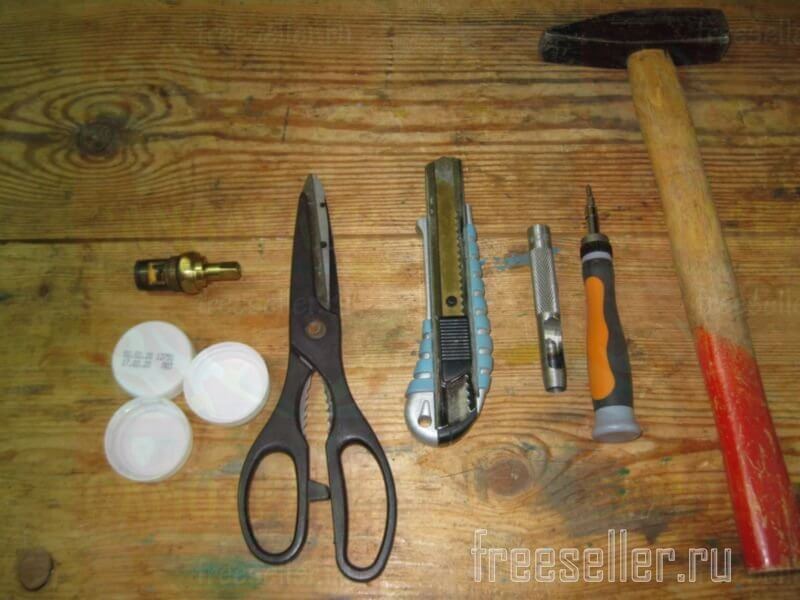

Материалы и инструменты


Для изготовления таких прокладок и ремонта кран-буксы, нам потребуются следующие принадлежности:


Материалы:

  • Старая кран-букса с большим осевым люфтом.
  • Пластиковые крышки от молочных бутылок.

Инструменты:

  • Отвертка с битой РН0.
  • Молоток.
  • Пробойник для диаметра 9 мм.
  • Строительный нож.
  • Мощные ножницы.

Материалы и инструменты для изготовления прокладок для кранбукс

Порядок изготовления прокладок и ремонта кран-буксы

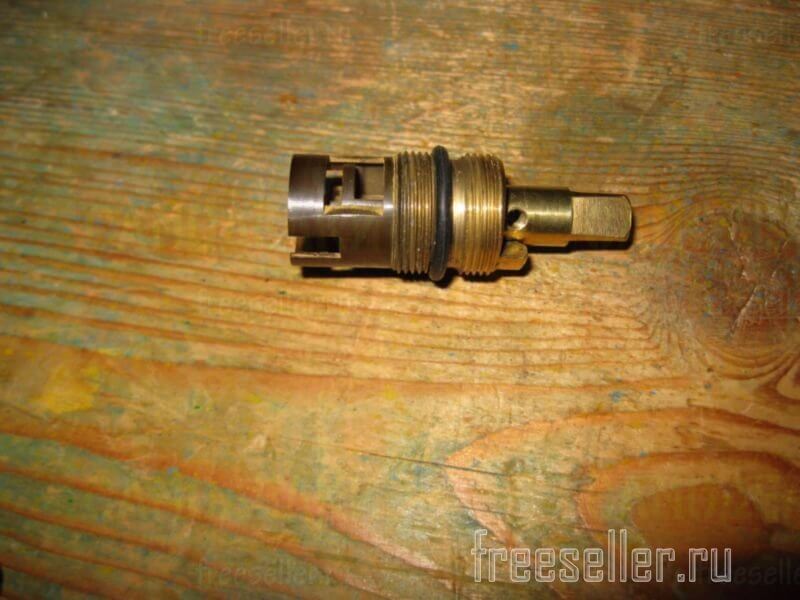

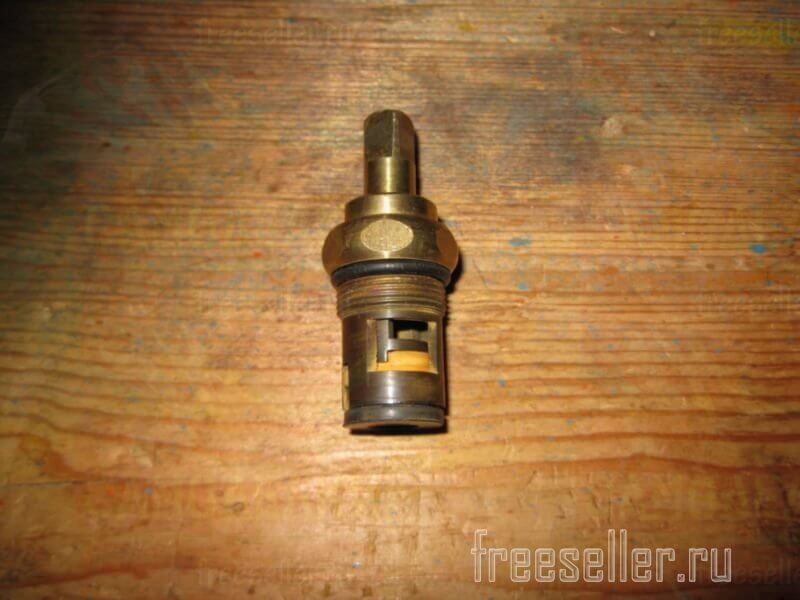

Для ремонта я взял уже бывшую в употреблении, но еще вполне работоспособную кран-буксу. У этой кран буксы имеется значительный люфт (зазор) в продольном направлении, из-за чего, она, будучи даже сильно затянутой, все равно пропускает воду.


Порядок изготовления прокладок и ремонта кран-буксы

Для начала мы разберем эту кран-буксу.

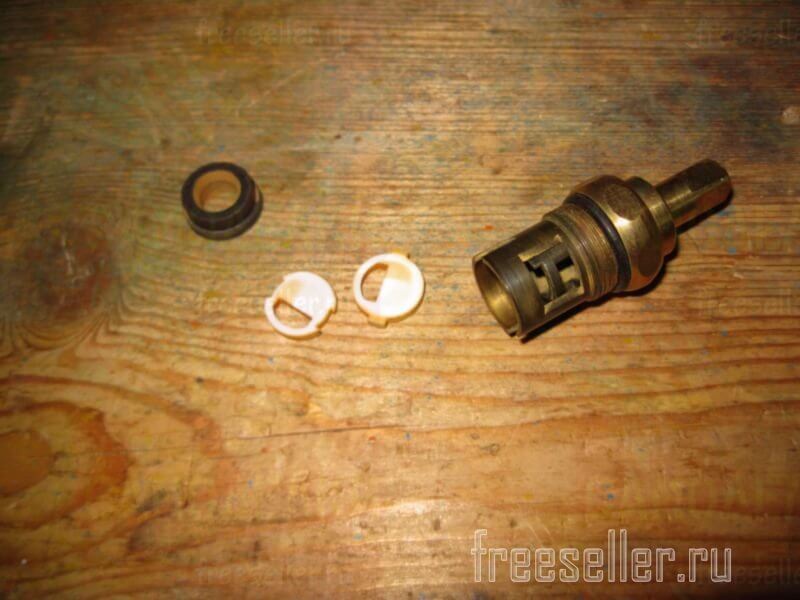

Для этого, сначала удаляем из нее резиновую прокладку и керамические пластины.


Порядок изготовления прокладок и ремонта кран-буксы

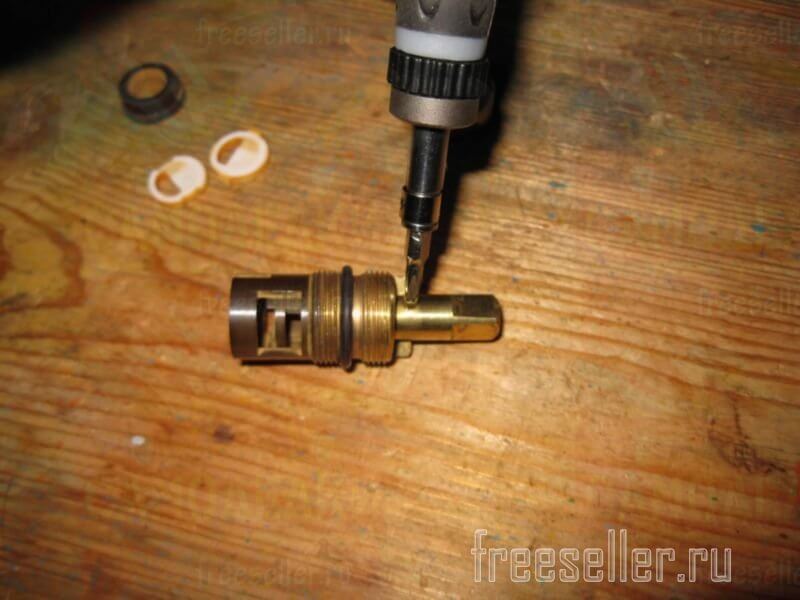

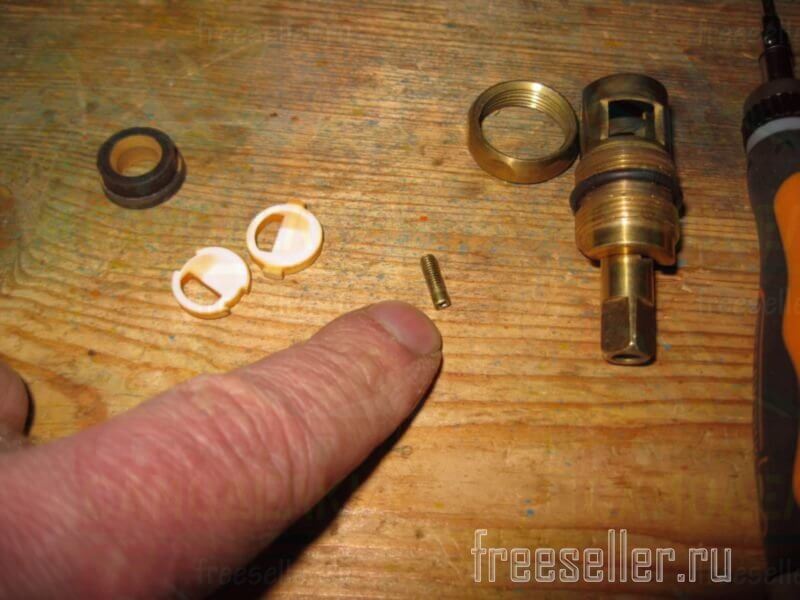

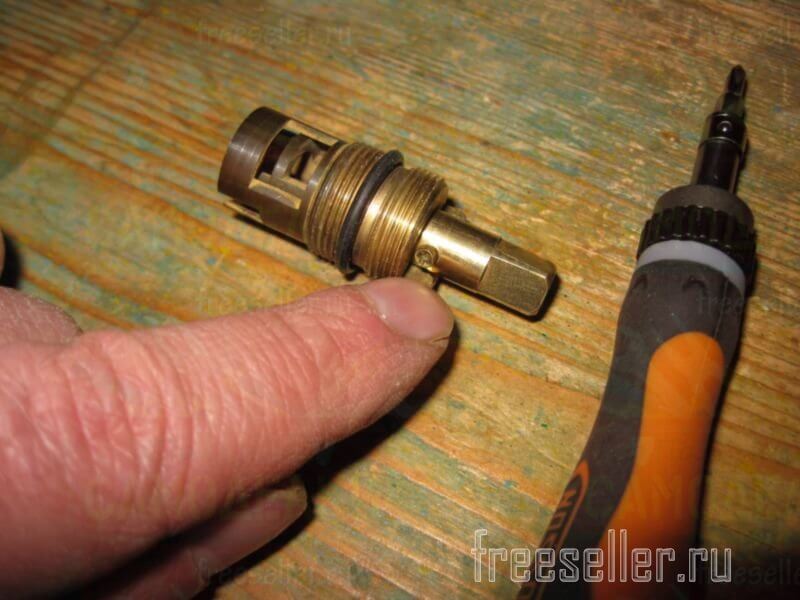

А затем, при помощи отвертки откручиваем резьбовой штифт, который одновременно является и ограничителем.


Порядок изготовления прокладок и ремонта кран-буксыПорядок изготовления прокладок и ремонта кран-буксы

Ну, а потом, вытаскиваем из корпуса кран-буксы шток.


Порядок изготовления прокладок и ремонта кран-буксы

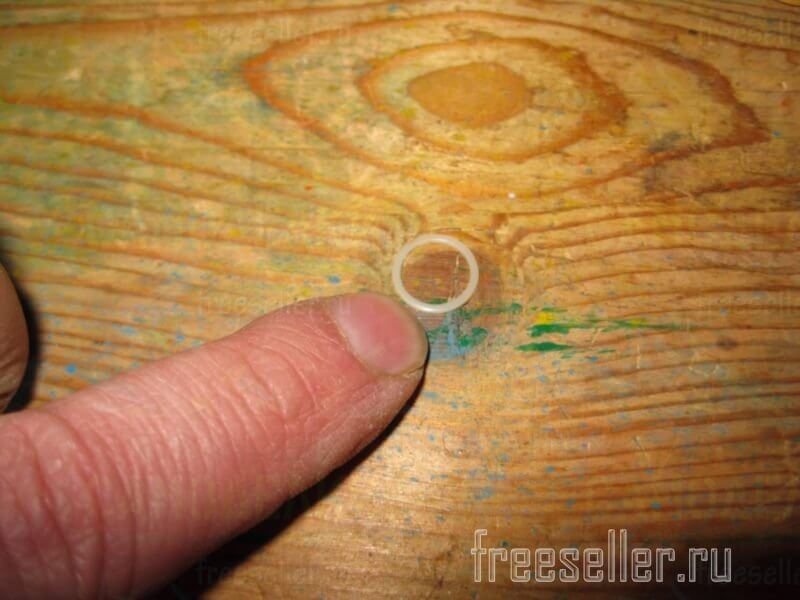

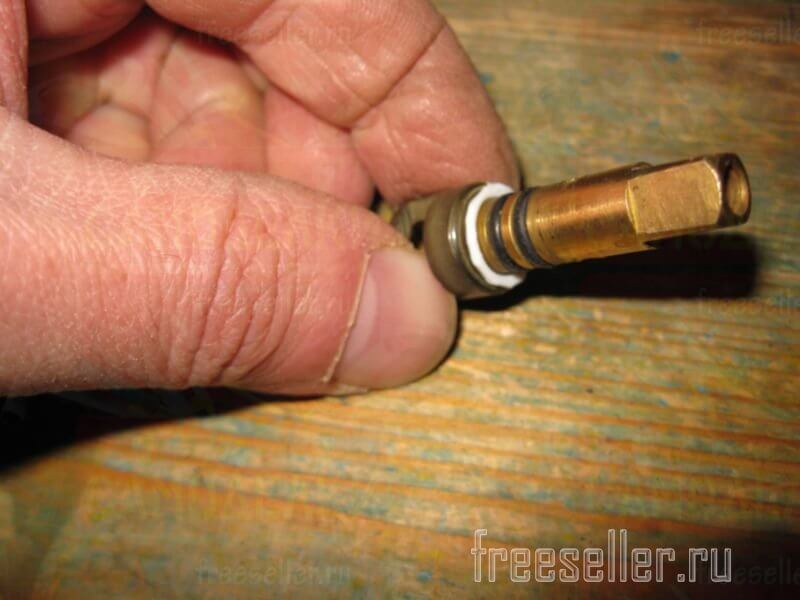

И вот на штоке мы видим саму пластиковую шайбу-прокладку.


Порядок изготовления прокладок и ремонта кран-буксыПорядок изготовления прокладок и ремонта кран-буксы

Эту прокладку и надо будет заменить, хотя, можно ее оставить и добавить еще одну пластиковую шайбу, которую мы изготовим.


Теперь приступаем к изготовлению прокладки.

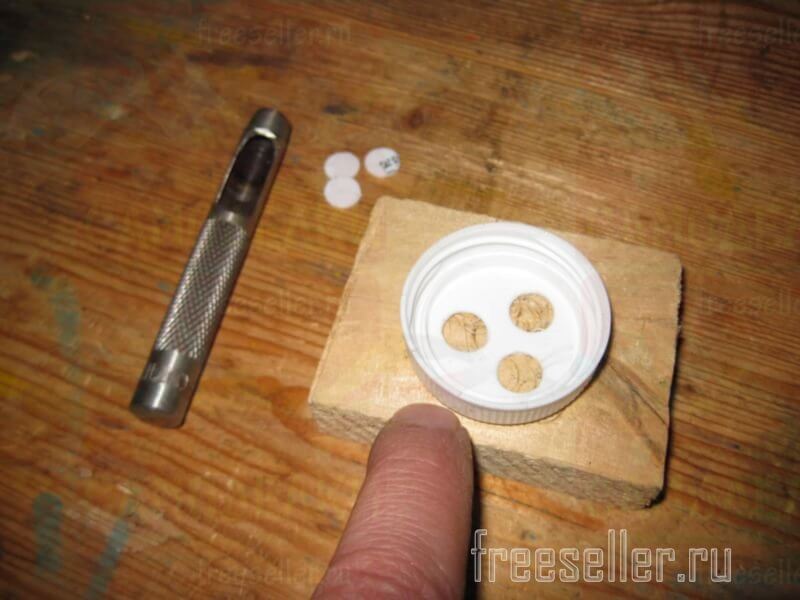

Для этого при помощи пробойника, вырубаем в крышке отверстия. Поскольку крышка широкая, в ней можно вырубить сразу три отверстия.


Порядок изготовления прокладок и ремонта кран-буксы

Эти отверстия будут являться внутренним диаметром наших прокладок, равным 9 мм. Кстати, если нет пробойника, то можно воспользоваться, например, сверлом по металлу диаметром 9 мм.

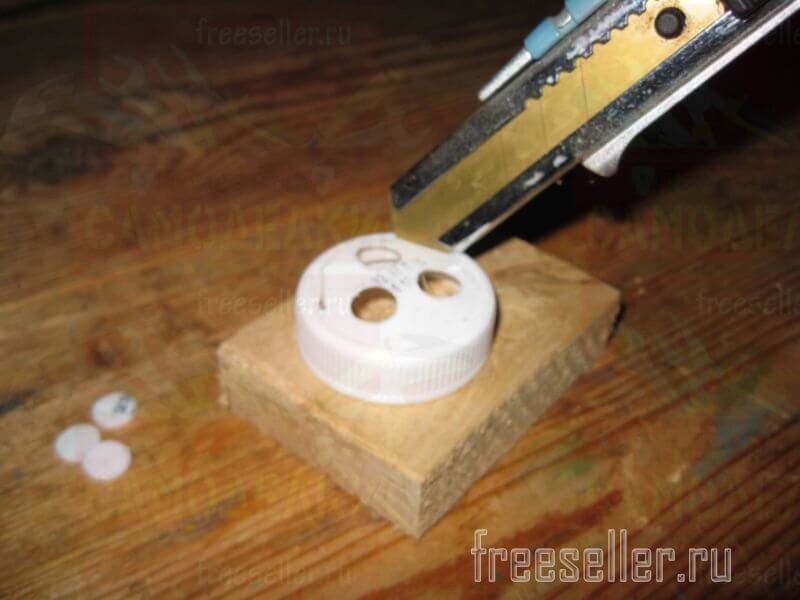

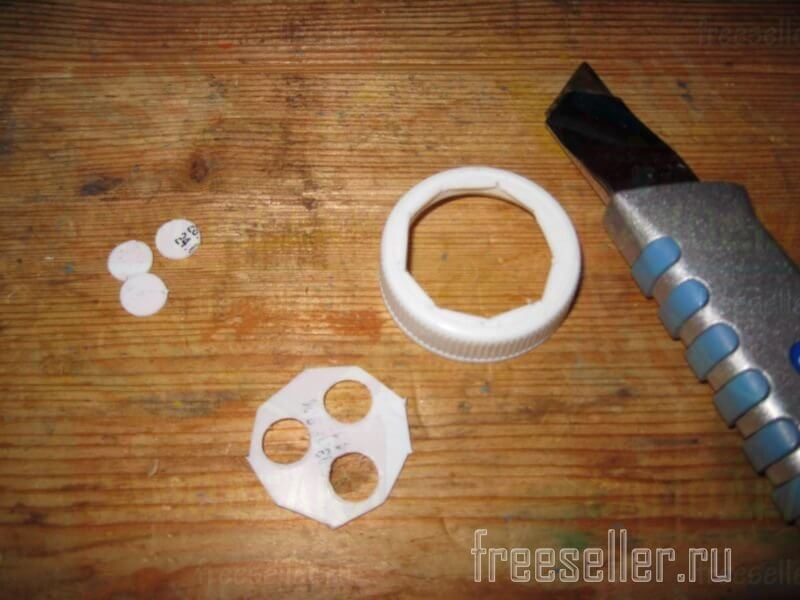

Теперь, при помощи строительного ножа, вырезаем по периметру дно крышки с отверстиями.


Порядок изготовления прокладок и ремонта кран-буксыПорядок изготовления прокладок и ремонта кран-буксы

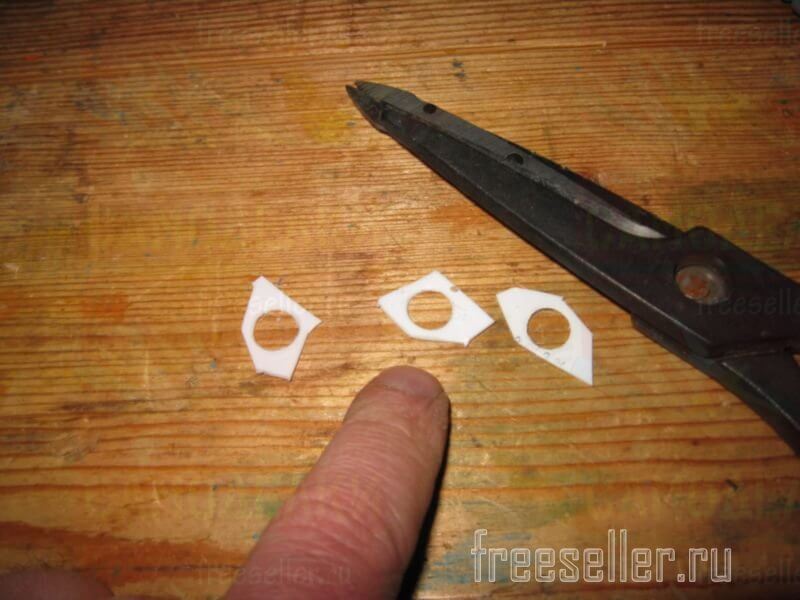

А затем, ножницами вырезаем заготовки будущих прокладок.


Порядок изготовления прокладок и ремонта кран-буксы

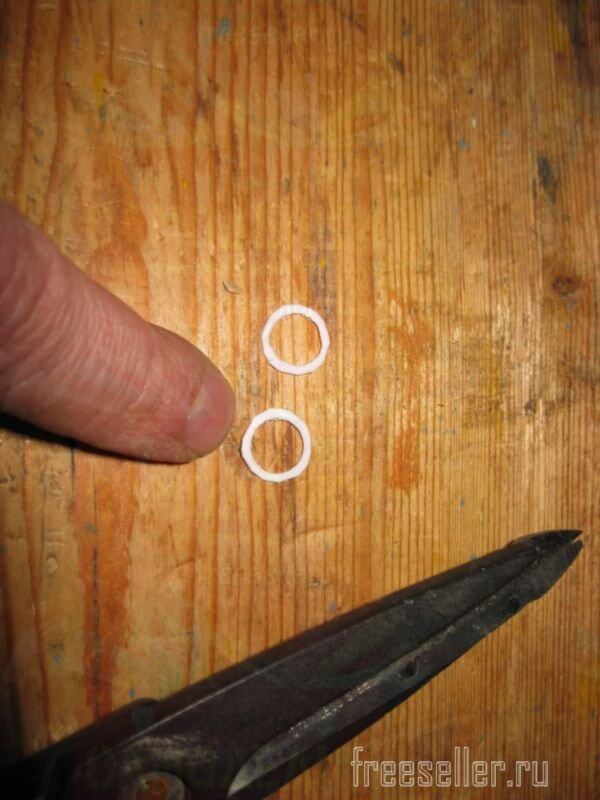

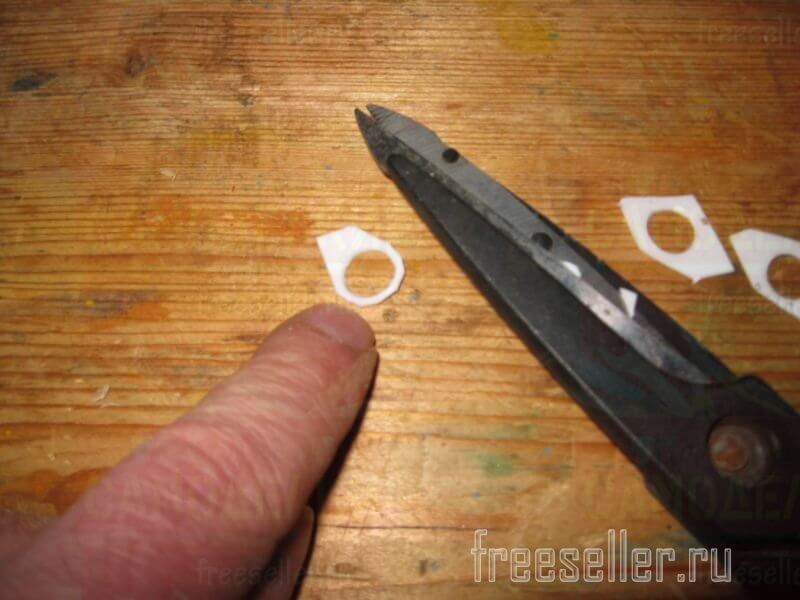

После этого, начинается самая тонкая работа. При помощи ножниц, вырезаем из заготовок сами шайбы-прокладки.


Порядок изготовления прокладок и ремонта кран-буксыПорядок изготовления прокладок и ремонта кран-буксы

Наружный диаметр таких прокладок должен быть где-то 11-11,5 мм. Причем особая точность и ровность для наружного диаметра не важна. Поэтому вырезав прокладки ножницами, можно дальше их не обрабатывать.


Самодельные пластиковые шайбы для керамической кран-буксы

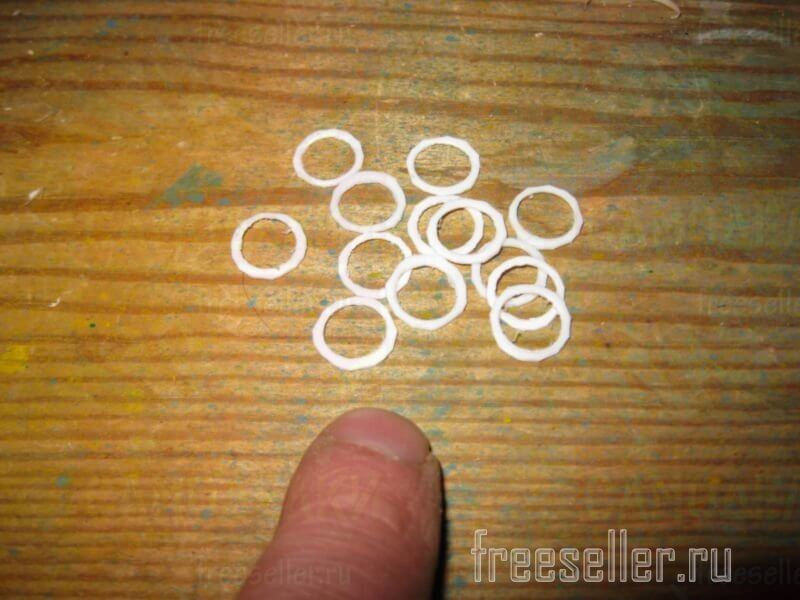

Вот я уже наготовил много таких прокладок впрок.


Самодельные пластиковые шайбы для керамической кран-буксы

Теперь нужно надеть прокладку на шток.


Самодельные пластиковые шайбы для керамической кран-буксы

Поскольку прокладка получилась не такая толстая (ее толщина где-то 1,2 мм.), то можно дополнительно надеть и старую прокладку.


Самодельные пластиковые шайбы для керамической кран-буксы

Ну, а теперь осталось собрать нашу кран-буксу.


Собираем ее в обратном порядке.

Сначала вставляем шток.


Самодельные пластиковые шайбы для керамической кран-буксы

Затем вкручиваем резьбовой штифт.


Самодельные пластиковые шайбы для керамической кран-буксы

И потом устанавливаем керамические пластины и резиновую прокладку.


Самодельные пластиковые шайбы для керамической кран-буксы

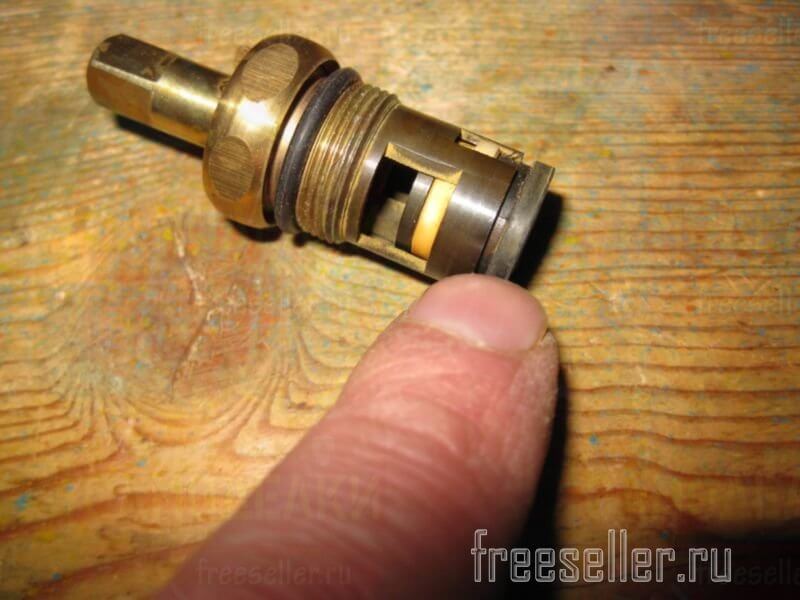

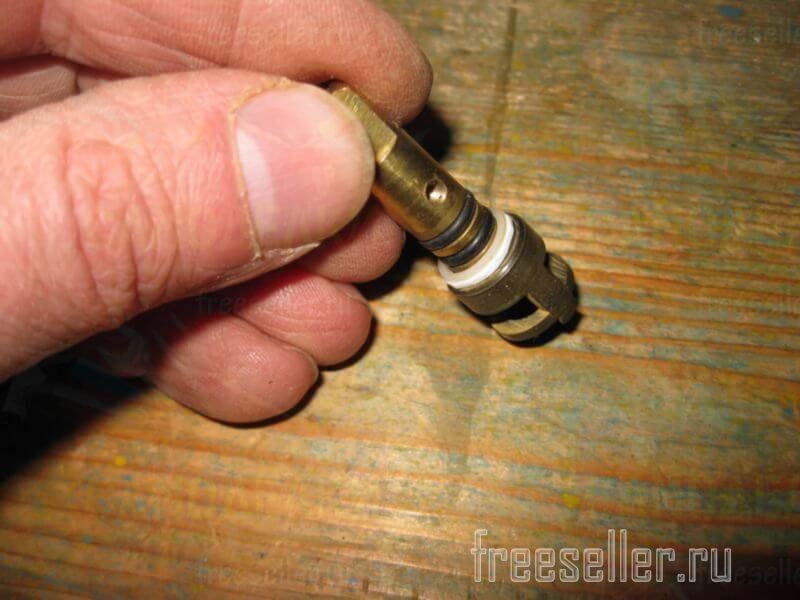

В результате видно, что внешняя часть резиновой прокладки, немного не доходит до корпуса кран-буксы.


Самодельные пластиковые шайбы для керамической кран-буксы

Это значит, что в данной кран-буксе нет продольного люфта и поэтому, когда мы установим ее в смеситель, она должна герметично перекрывать воду.


Конечно другой вопрос, сколько проработает сама пластиковая прокладка, изготовленная описанным выше образом. Как я уже отметил в начале статьи, у меня на кухне сейчас стоит кран-букса с подобной самодельной прокладкой. И работает она уже примерно четыре месяца. Думаю, что это уже неплохой срок, тем более что заменить, в случае чего, такую прокладку можно очень легко.


А вообще, можно конечно поэкспериментировать и попробовать делать такие прокладки не только из пластиковых крышек, но и из других подходящих деталей от разных бытовых пластиковых отходов. Таким образом, можно будет опытным путем установить, какие прокладки будут более долговечны.


Ну, а у меня на этом все! Всем пока и удачного ремонта!
