Установка электробензонасоса HEP-02A на любой карбюратор. + реальный опыт использования


Как установить электрический бензонасос низкого давления на карбюратор любой марки. Схемы установки. Обзор полетов и реальный опыт эксплуатации.


Всем привет.

Сегодня, я расскажу как установить электро бензонасос низкого давления HEP-02A, который подходит для всех карбюраторных автомобилей.


Установка электробензонасоса на карбюратор


Что вообще такое HEP-02A?

Насос работает с помощью электромагнита, приводит в действие цилиндр с клапаном. Бензонасос предназначен для использования на карбюраторных автомобилях любой марки, что делает его универсальным элементом топливной системы независимо от штатного бензонасоса. Корпус герметичен и заклепан.

По сути это одноразовый насос, но при помощи наждака можно сточить эту грань и разобрать его.


электро бензонасос низкого давления HEP-02Aэлектро бензонасос низкого давления HEP-02A


Некоторые умельцы и его даже ремонтируют. Существуют 2 частых поломки. Это сгоревший элемент в схеме, либо повреждение резинового клапана. Но за частую их не ремонтируют, просто покупают новый.

Характеристики насоса


Характеристики ЭБН такие:
  • Напряжение: DC 12 В;
  • Рабочий ток: 1.2 A (макс. 2 А);
  • Производительность: 110 л / час;
  • Давление: 0.27 — 0.38 bar. (В системе с обраткой в бак);
  • Выходное давление: 3-6 PSI.

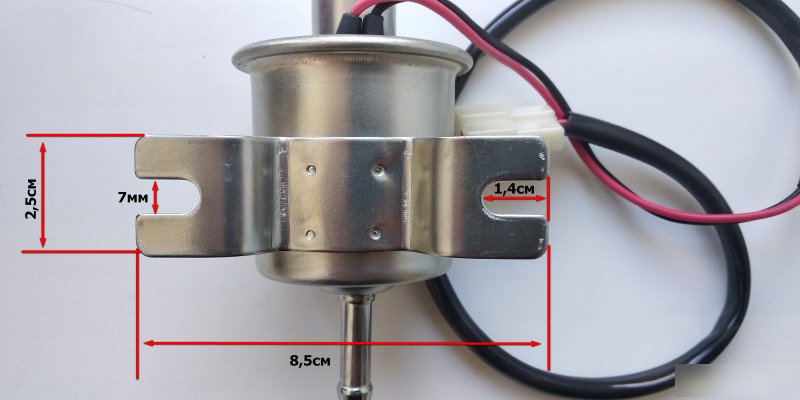

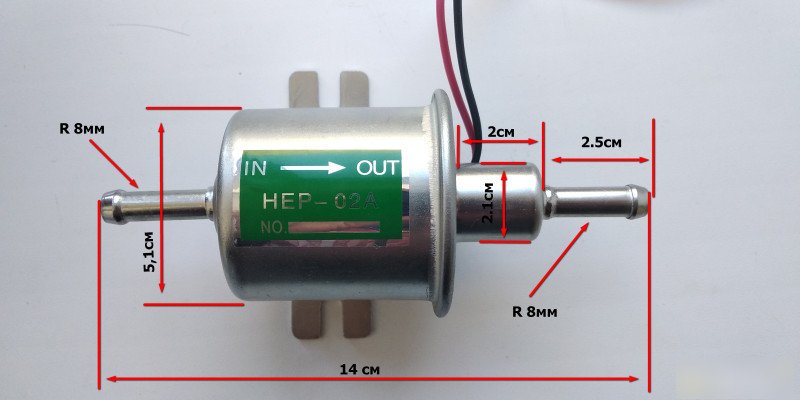

Ну и размеры:


Размеры электробензонасоса низкого давленияHEP-02AРазмеры электробензонасоса низкого давленияHEP-02A


Установка насоса тонкости и фишки


Почитав мнение людей сделал свой вывод и установка его будет такая:


ЭБН ставим только вертикально!Расположение насоса у меня под капотом как можно дальше от двигателя, так как он тоже греется и желательно что бы был обдув насоса. Фильтр я поставил перед ним, не желательно что бы мусор оставался в насосе. Так же подключена полноценная обратка в бак. Тут тоже люди пишут по-разному. То, что она не нужна, так как насос после наполнения топлива поплавковой камеры начинает работать сам на себя, а с обраткой будет маслать постоянно. Другие же пишут, что обратка нужна, что бы насосу было легче работать, да и не будет переливать карбюратор, если плохо держит игла. Теоретически обе версии верны, но я установил все с обраткой

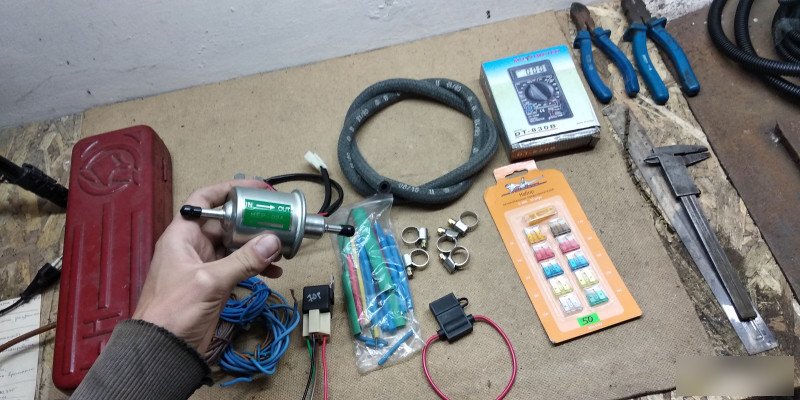

Для установки нам нужен паяльник, мультиметр, провода, фишка под 4х контактное реле и само реле, так же фишка под предохранитель соответственно и сам он нужен на 15A.Топливная трубка и пару хомутов.


Установка электробензонасоса низкого давленияHEP-02A на карбюратор


Подкапотное пространство у М41 не малое, поэтому место для установки ЭБН вполне достаточное.


Установка электробензонасоса низкого давленияHEP-02A на карбюратор


Схема подключения

Схема очень проста в подключении.

Даже если вы столкнулись впервые с подключением реле, то там все контакты пронумерованы и ошибку, допустить перепутав провода маловероятны.

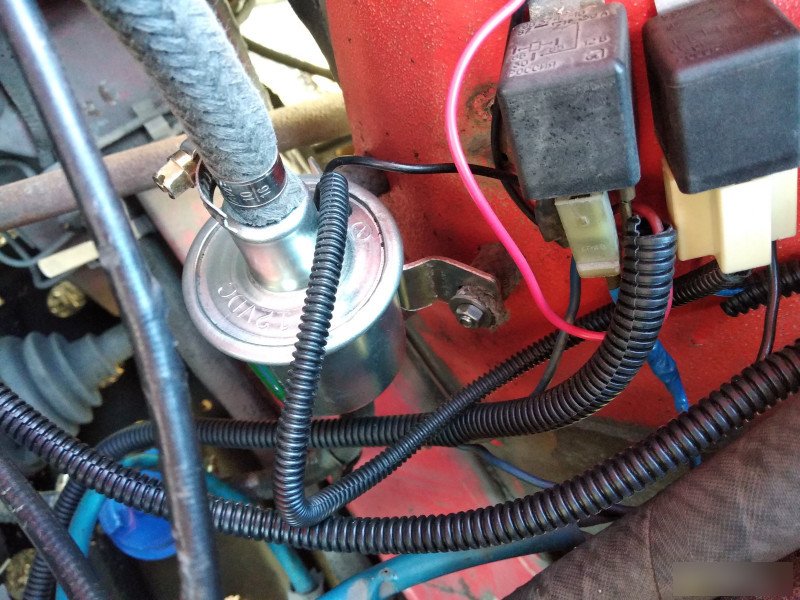

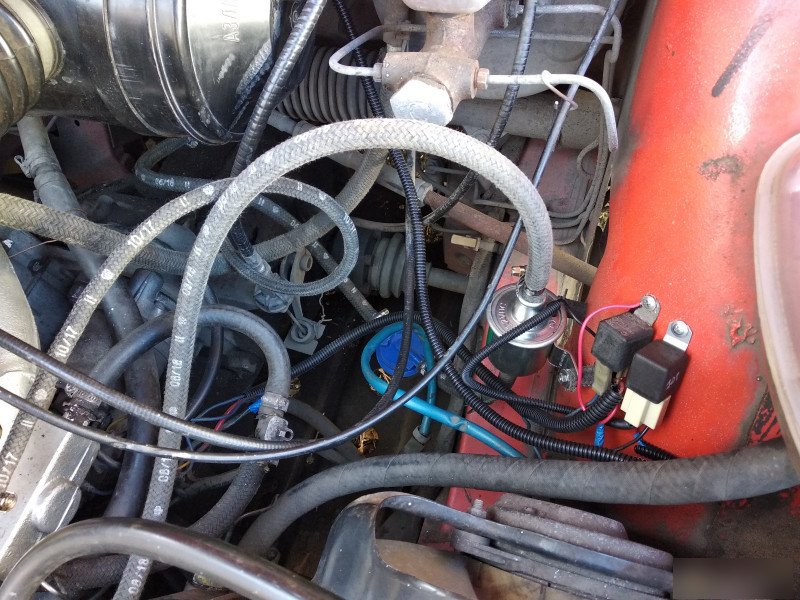

Насос установил строго вертикально сразу за вентилятором радиатора.


Установка электробензонасоса низкого давленияHEP-02A на карбюратор

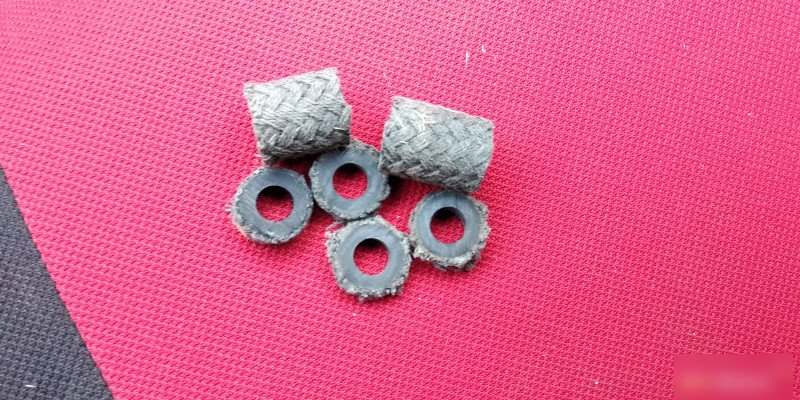

Так как ЭБН у нас вибрационный он издает громкий звук, если не сделать резиновую прокладку под него. Изначально вырезав с велосипедной камеры кусок полосы, сложив ее в несколько раз, прикрепил это все на 2 болта. В итоге звук насоса был слышен даже при движении автомобиля, очень громко. Далее вырезав прокладки с топливной трубки, установил все это на автомобиль.


Установка электробензонасоса низкого давленияHEP-02A на карбюратор


Звук стал тише, при движении его не слышно, но это не конечный результат. В дальнейшем буду делать подушку из резины в 1см и более. Для эксперимента я снял ЭБН с креплений и просто повесив его за шлангу проволокой прикрутил к кузову, так, что бы насос был не закреплен, а просто висел на топливной шланге.

Результатом был удивлен. Насос работал практически бесшумно при включенном зажигании, при работающем двигателе даже не слышно как работает насос. Побывал крепить вместо резиновых трубочек пружины, после чего просто на пружины закрепил насос, но звук был еще громче, так что это единственная неприятная ситуация с ЭБН.

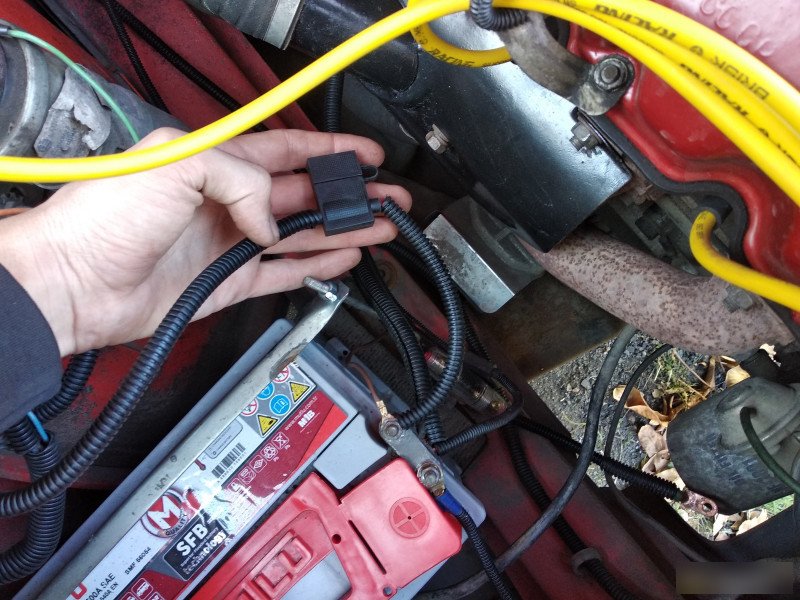

Все провода проложил в гофру. Так же не забываем что, лучше тянуть + от реле непосредственно к + клемме АКБ и там же ставим предохранитель на 15А.

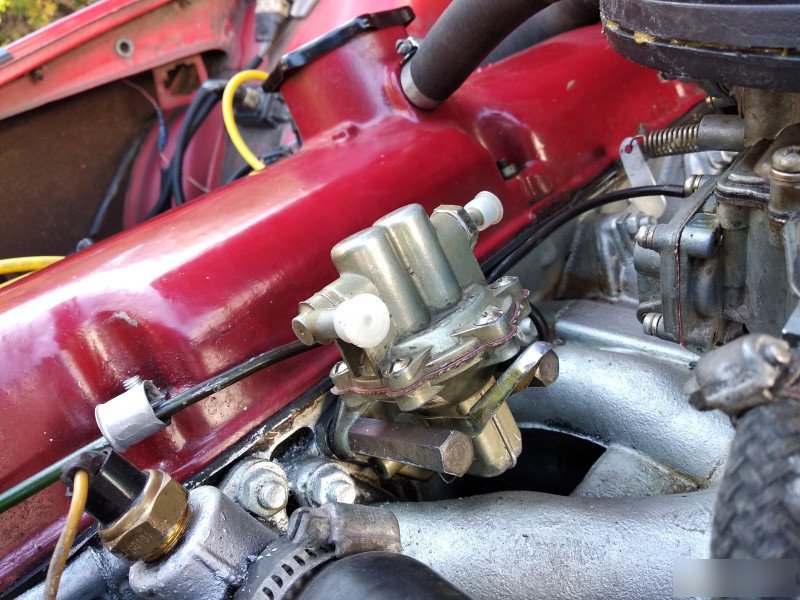

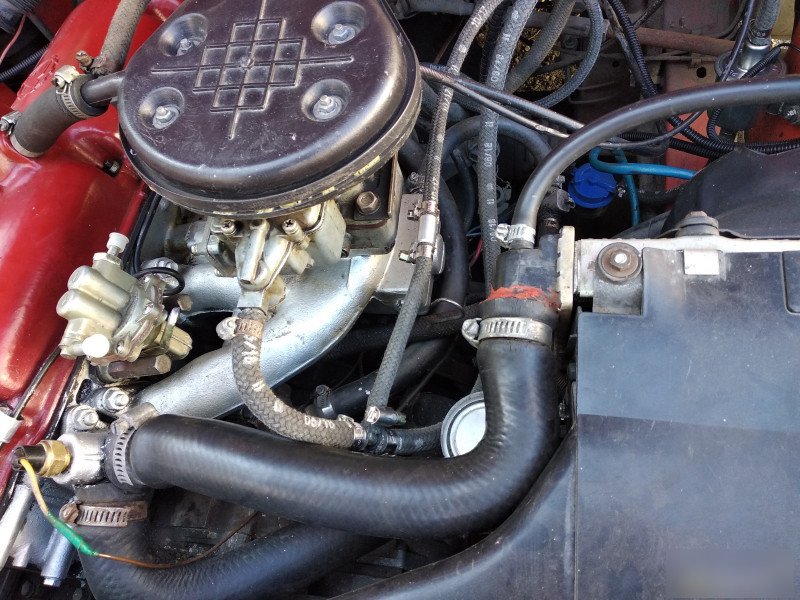

Установка электробензонасоса низкого давленияHEP-02A на карбюраторУстановка электробензонасоса низкого давленияHEP-02A на карбюраторУстановка электробензонасоса низкого давленияHEP-02A на карбюраторУстановка электробензонасоса низкого давленияHEP-02A на карбюраторУстановка электробензонасоса низкого давленияHEP-02A на карбюраторУстановка электробензонасоса низкого давленияHEP-02A на карбюратор


Сколько качает топлива из бака не стал, так как у всех разная длинна топливной магистрали, разные фильтра, может даже не один, соответственно результат будет разный. По поводу работы пока что все хорошо. На скорости и высоких оборотах, топлива хватает и машина не дергается, свечи чистые. По сути разницы в работе между эбн и пекаром я не заметил, единственное это больше не глохнет в жару и как мне показалось на холодную лучше холостой ход.


Видео с установкой Электробензонасоса

е я прилагаю ролик с установкой данного насоса. С момента установки прошел почти год и насос работает без нареканий, так же заметил, что многие стали интересоваться внедрением данного ЭБН себе в авто, поэтому данную тему поднимаю на все ресурсы. Всем спасибо.
