Четыре в одном-вольтамперметр, измеритель мощности, емкости аккумуляторов на INA219

  • Опубликовано: 21 февраля 2019

INA219


Обзор применения датчика INA219 для измерения напряжения, силы тока, мощности, емкости аккумуляторов


Датчик напряжения и тока на микросхеме INA219 измеряет напряжения до 26 вольт и токи до 3,2 ампера.

Отличительной особенностью является то, что он подсоединяется по шине I2C к Ардуино, что дает ряд преимуществ - можно сразу подключить несколько таких датчиков. Этот датчик определяет сразу четыре величины: ток, напряжение, мощность и емкость в mah.


Применить модуль можно в зарядном устройстве шуруповерта, контролирующем процесс заряда/разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока.

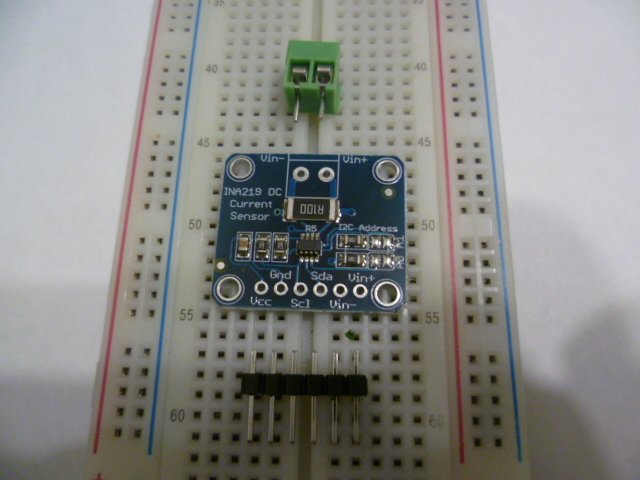

датчик INA219


Соответственно можно контролировать сколько зальется в аккумулятор заряда.

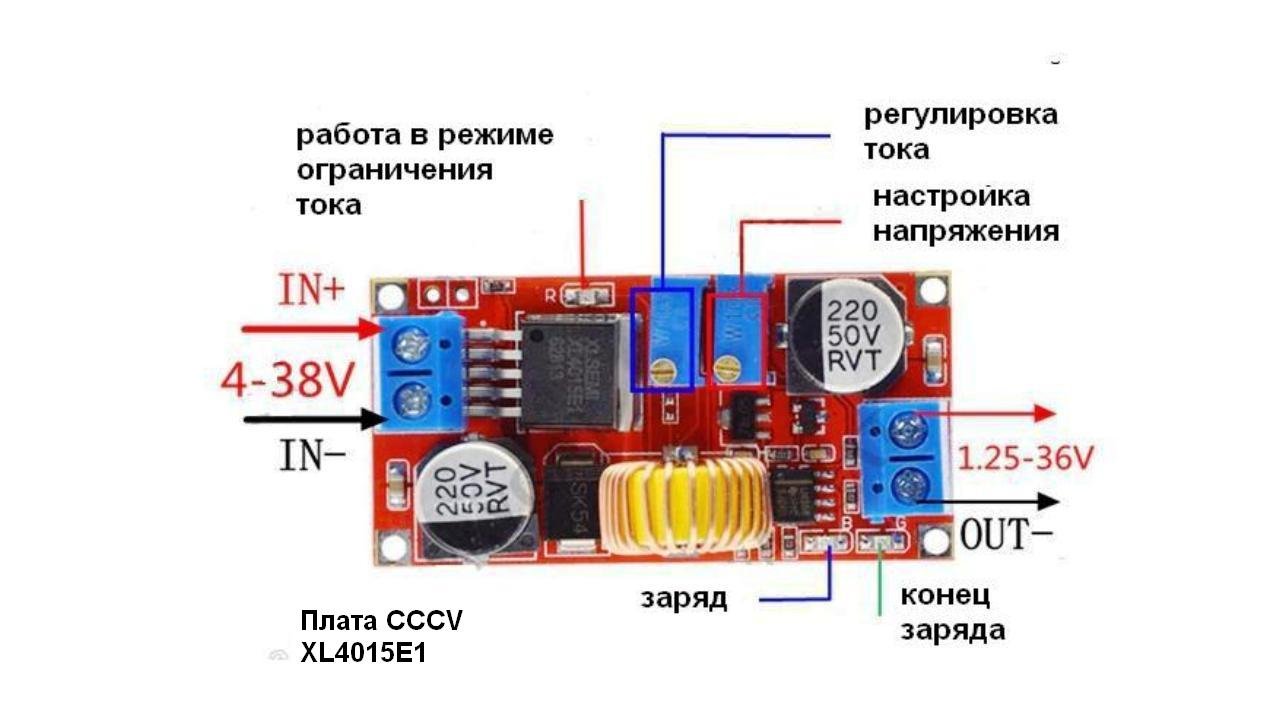

Использовать если с платой CC CV то можно задавать нужный ток и напряжение зарядки практически для любых аккумуляторов с напряжением до 26 вольт и током до 3,2А.
Схема подключения датчика INA219

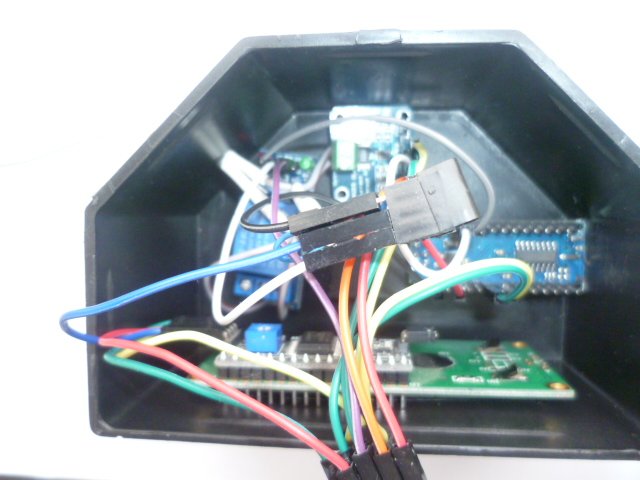

Все платы поместил в распредкоробку подходящих размеров.

Размещение датчика INA219

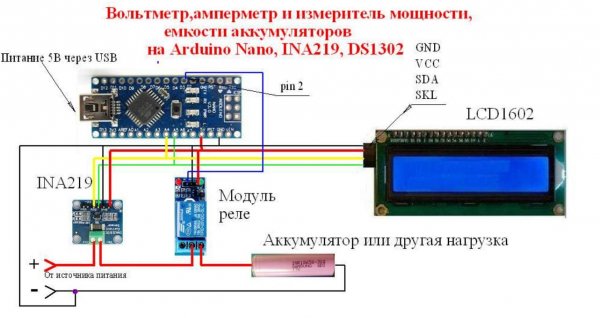

Схема соединений.
Схема соединений INA219

Подробнее в видео
