Цилиндрический шлифовальный станок из дрели

  • Опубликовано: 10 августа 2018

Цилиндрический шлифовальный станок из дрели


Делаем цилиндрический шлифовальный станок из электрической дрели и фанеры своими руками.


Четвертый мой самодельный станок для домашних работ - шлифовальный цилиндрической формы.


Станина взята от третьего, изготовленного мною шлифовального станка на дрели. Откручиваем специальное прижимное устройство и снимаем полку. На это место закрепляем другой узел - узел для цилиндрической шлифовки.


Вот как он выглядит:

  Цилиндрический шлифовальный станок из дрели

Изготовление станка

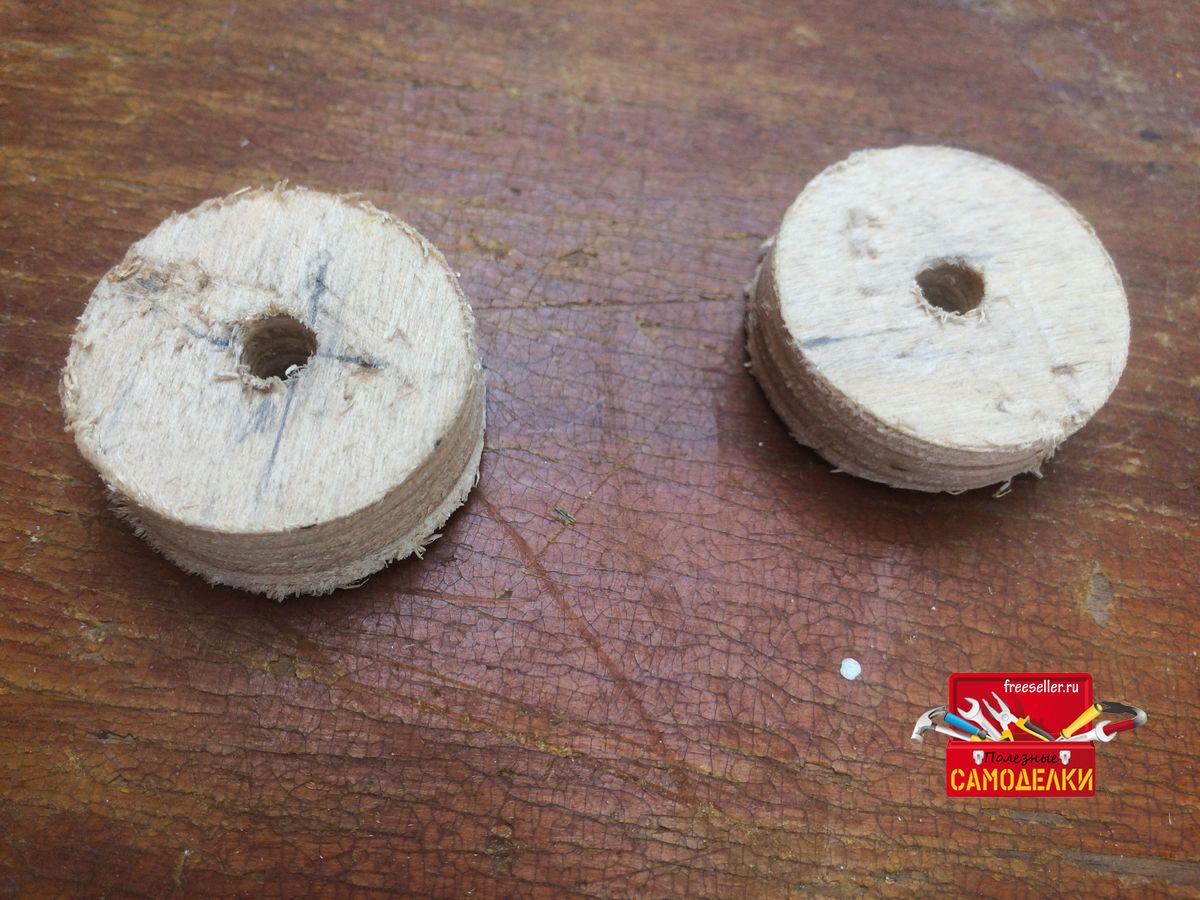

1. Корончатым сверлом  вырезаем из 10 мм фанеры 8 кружков диаметром (8-10)см.

  Изготовление цилиндрического шлифовального станка

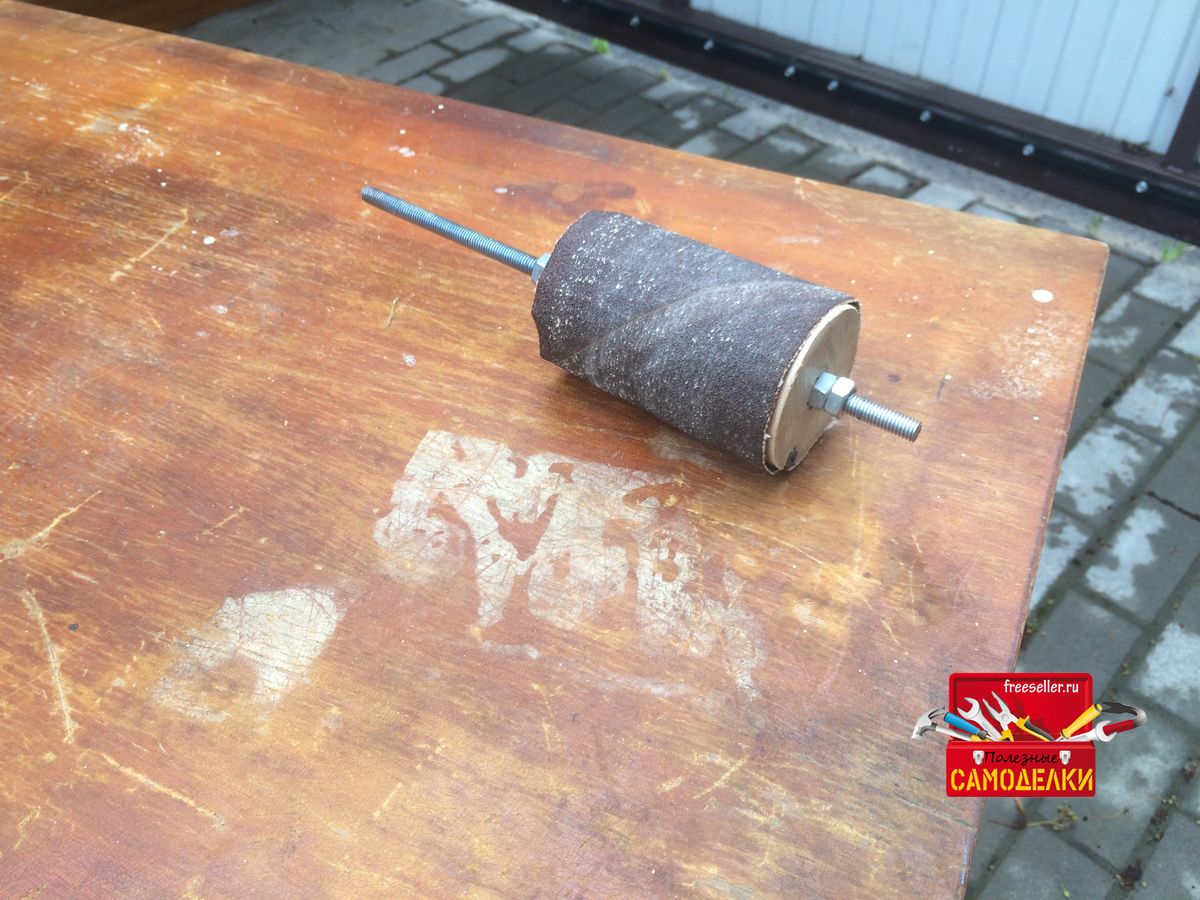

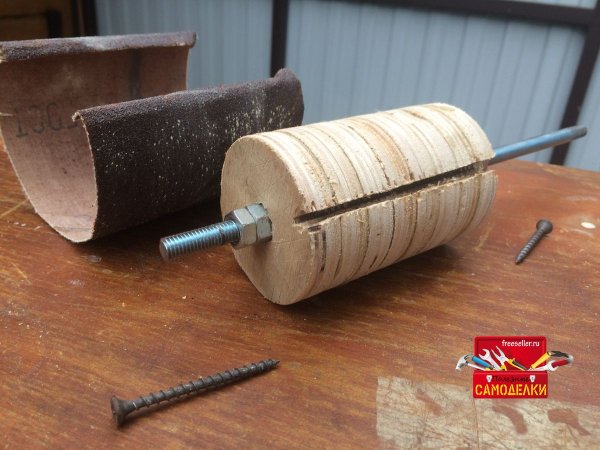

2. На резьбовой шпильке диаметром 8мм собираем эти кружки в цилиндр. Все кружки проклеиваем и гайками прижимаем в один цилиндр. Цилиндр обрабатываем наждачной бумагой.

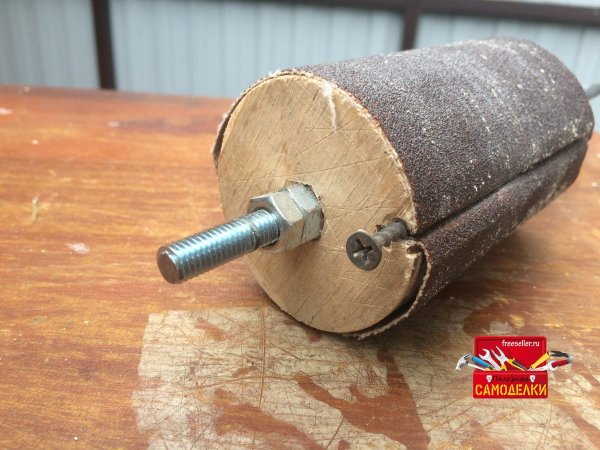

3. На циркулярной пиле вырезаем вдоль цилиндра паз (5-6)мм глубиной. Этот паз нужен для крепления наждачной бумаги на цилиндр. Закрепляется наждачная бумага саморезами с двух сторон.

  Изготовление цилиндрического шлифовального станкаИзготовление цилиндрического шлифовального станкаИзготовление цилиндрического шлифовального станка

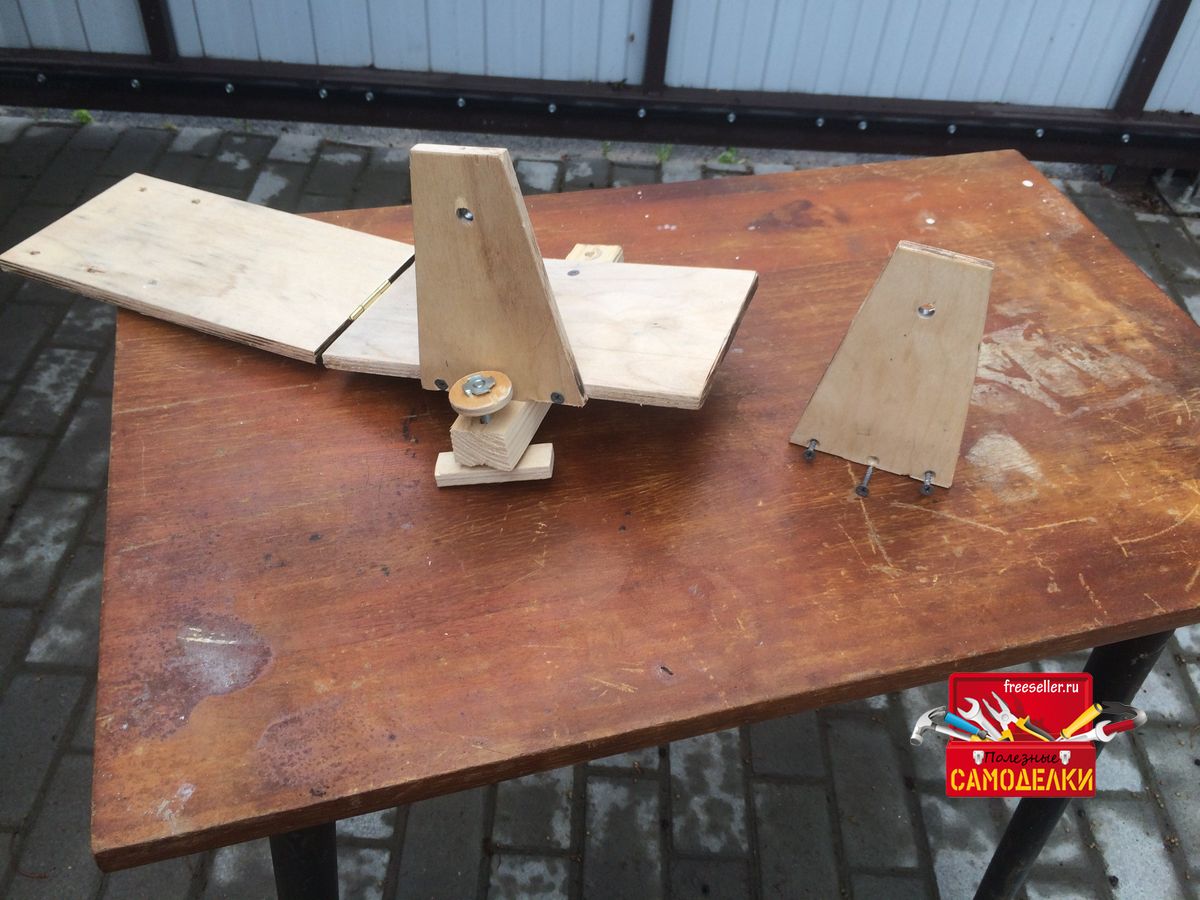

4. Далее вырезаем На циркулярной пиле две одинаковые дощечки в форме равнобокой трапеции. Перьевым сверлом просверливаем отверстия до половины толщины фанеры. В эти отверстия вставляем подшипники.

  Изготовление цилиндрического шлифовального станкаИзготовление цилиндрического шлифовального станкаИзготовление цилиндрического шлифовального станка

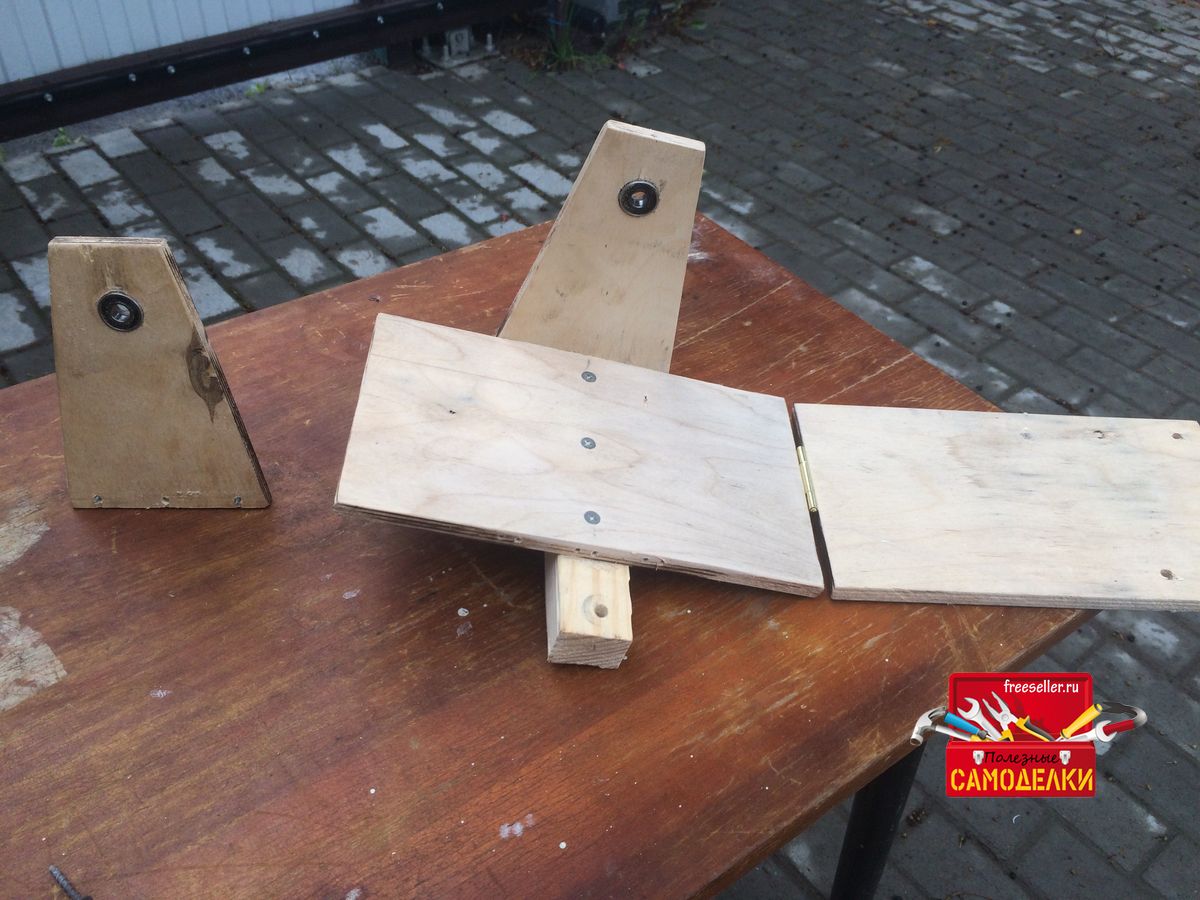

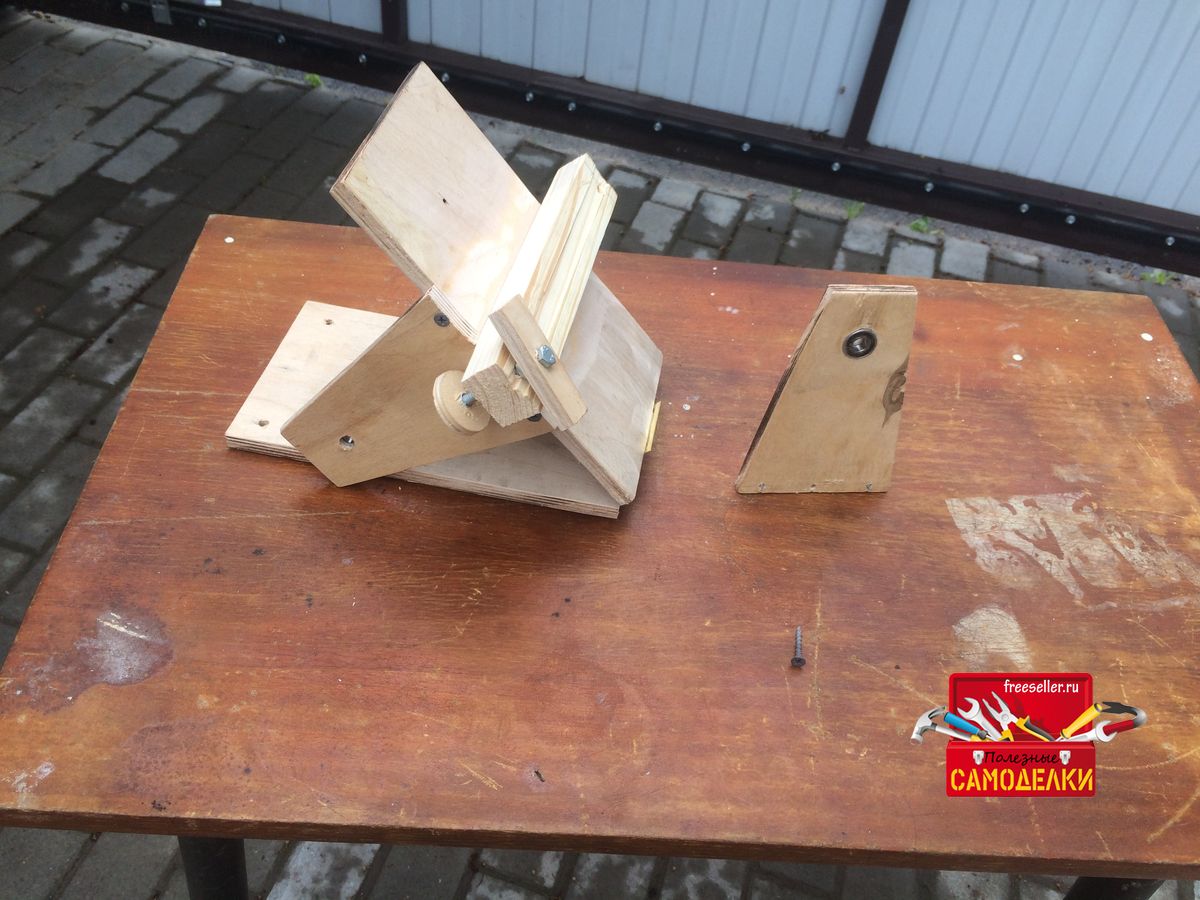

5. Вырезаем из той же фанеры два одинаковых прямоугольника и скрепляем их дверными петлями. Снизу по середине прикрепляем брусок (30х30х230)мм. В бруске с двух сторон делаем по одному отверстию, для крепления всего узла к станине специальным прижимным устройством. Далее весь узел собираем.

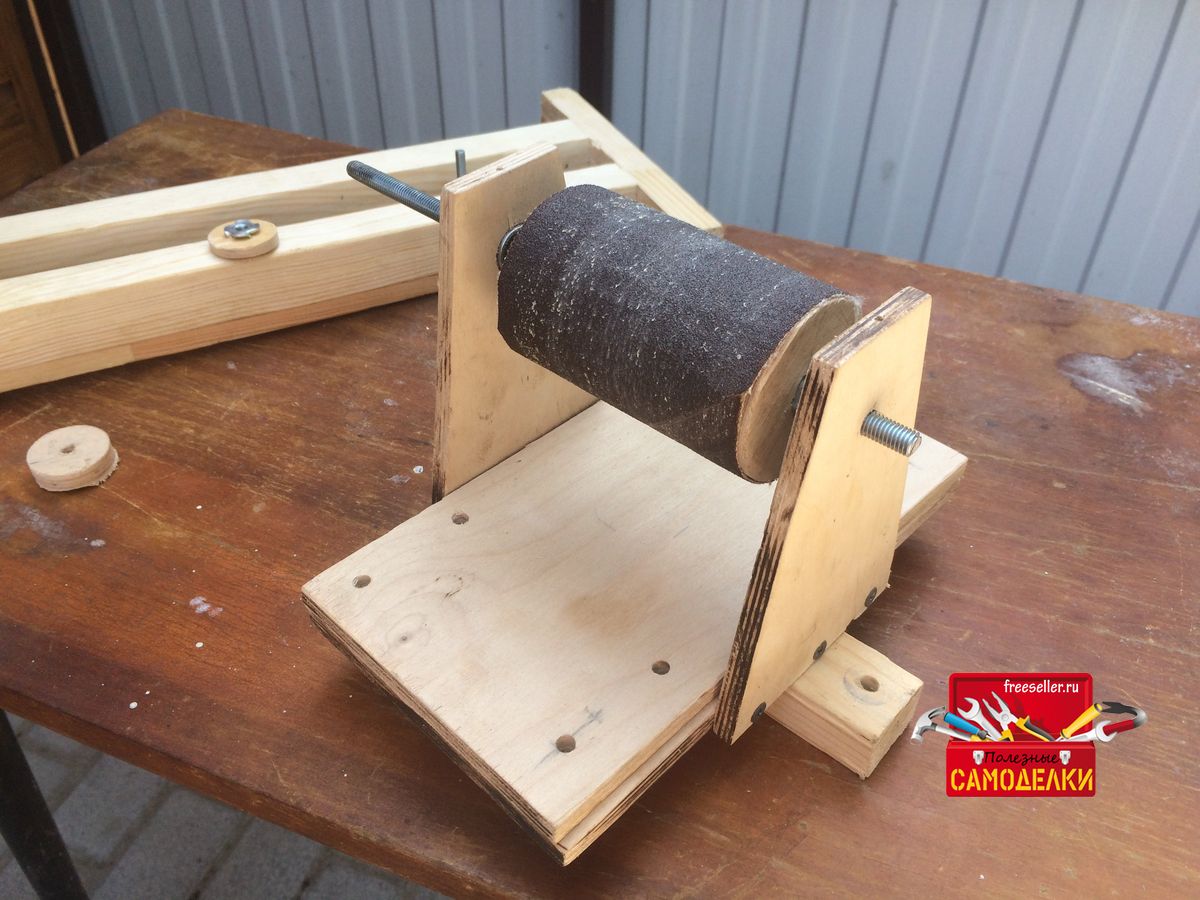

  Изготовление цилиндрического шлифовального станка

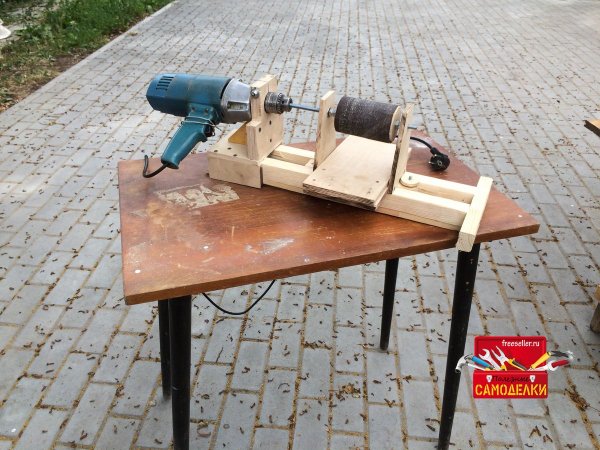

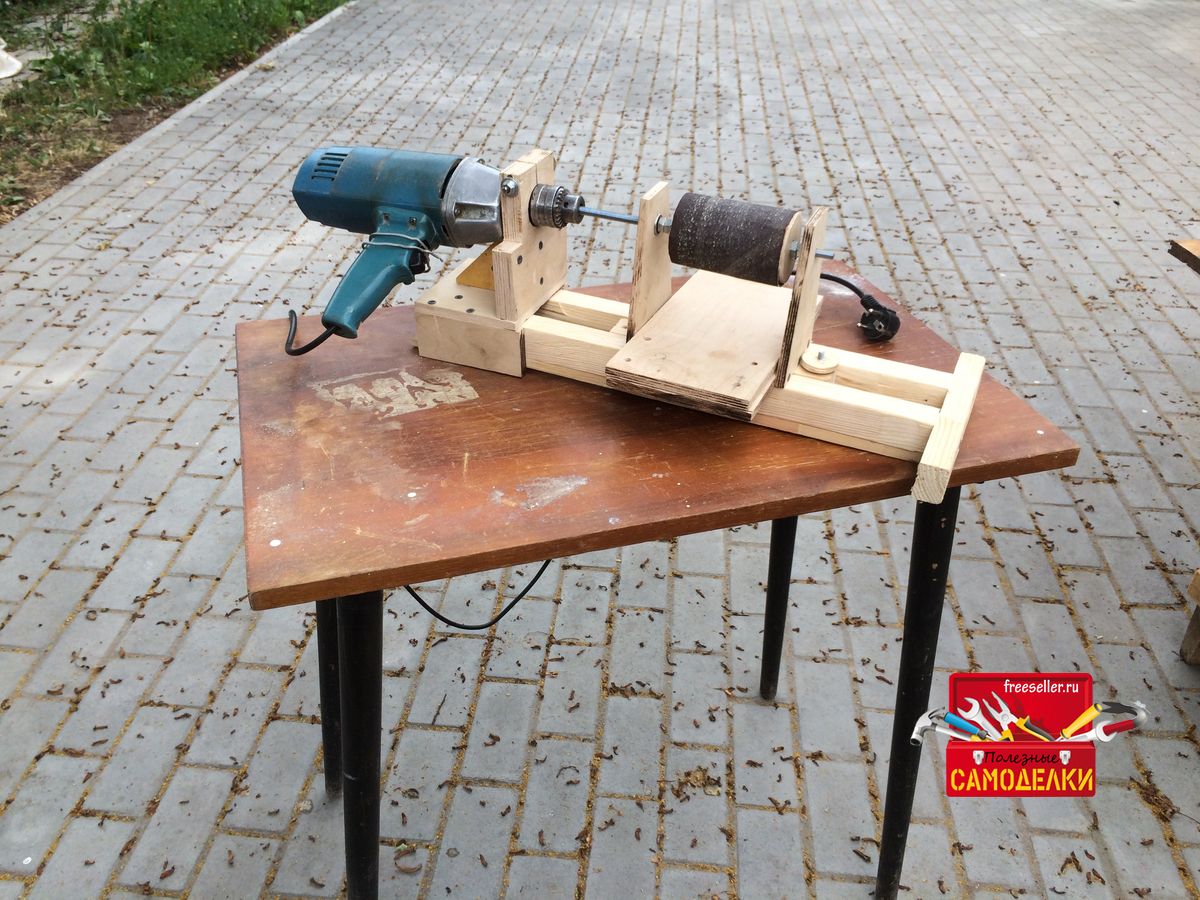

6. Узел устанавливаем на станину. Закрепляем специальным прижимным устройством. Закрепляем дрель. Станок готов к работе.

  Цилиндрический шлифовальный станок своими руками из дрели


7. Доска на шарнире может применяться для прижима обрабатываемой детали к вращающемуся цилиндру с наждачной бумагой.
