Самодельный намоточный станок с приспособлением для намотки трансформаторов

  • Опубликовано: 13 января 2009


Намоточный станок и приспособления для намотки катушек, силовых и НЧ трансформаторов, дросселей.


Простой намоточный станок

(рис. 1) позволяет наматывать катушки проводом диаметром от 0,15 до 1,5 мм виток к витку или внавал с подсчетом количества витков провода, намотанных на катушку.



Самодельный намоточный станок с приспособлением для намотки трансформаторов



Рис. 1 Простой намоточный станок.


На деревянном основании размерами 370x230x18 мм укрепляют шурупами два направляющих бруска с фасками под углом 45°. Между ними устанавливают деревянные стойки, одна из которых подвижная, другая - неподвижная. Между стойками устанавливают деревянный брусок с каркасом для намотки провода. Размер бруска должен соответствовать размеру каркаса катушки. С одной стороны на ось бруска надевают и закрепляют винтом ручку для вращения, а с другой стороны подключают счетчик для подсчета количества витков провода (счетный механизм берут от старого электросчетчика). Во время работы намоточный станок крепят к столу шурупом или винтом.



Приспособление для намотки катушек на базе точильного станка

(рис. 2). Для намотки катушек проводом диаметром от 0,1 до 0,6 мм можно приспособить точильный станок, снабдив его специальной оправкой, навинчиваемой на валик точильного круга вместо крепежной гайки, как показано на рисунке.

Если намоточными работами приходится заниматься часто, то целесообразно изготовить универсальную оправку, состоящую из двух одинаковых частей в виде усеченных пирамидок (рис. 2).

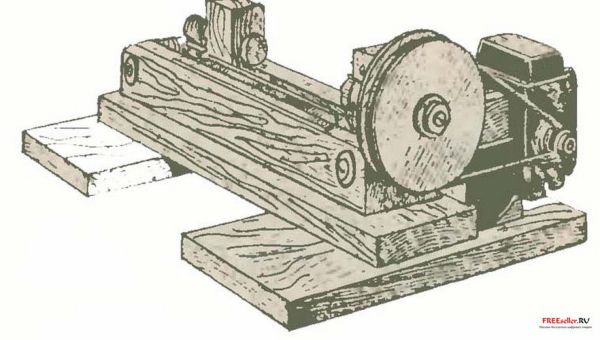

Рис. 2. Приспособление для намотки катушек на базе точильного станка.



Приспособление для намотки катушек на базе ручной дрели.

(рис. 3). Для намотки высокочастотных катушек, дросселей, малогабаритных трансформаторов проводом диаметром от 0,1 до 0,5 мм в любительских условиях можно приспособить обычную ручную дрель, зажатую в тиски.\

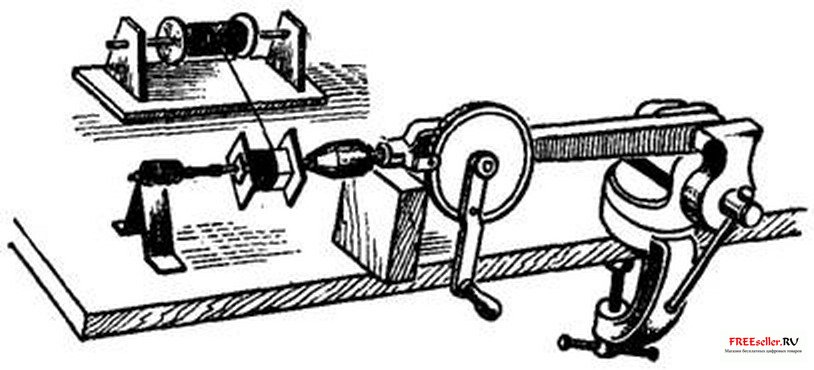

Рис. 3. Приспособление для намотки катушек на базе ручной дрели.



 В.Г. Бастанов
Пособие для радиолюбителей конструкторов
