Как увеличить ход правого дворника


Как увеличить ход правого дворника на ЛАДА Самара.


Зачем увеличивать ход правого дворника? Меня всегда раздражала недочищенная область на ветровом стекле, в виде «зуба», но не на чем было экспериментировать.


Так как электропривод стеклоочистителя в моём авто стал потихонечку умирать, то приобрёл новый привод с трапецией в сборе. Идея такой доработки закрадывалась давно, и вот!

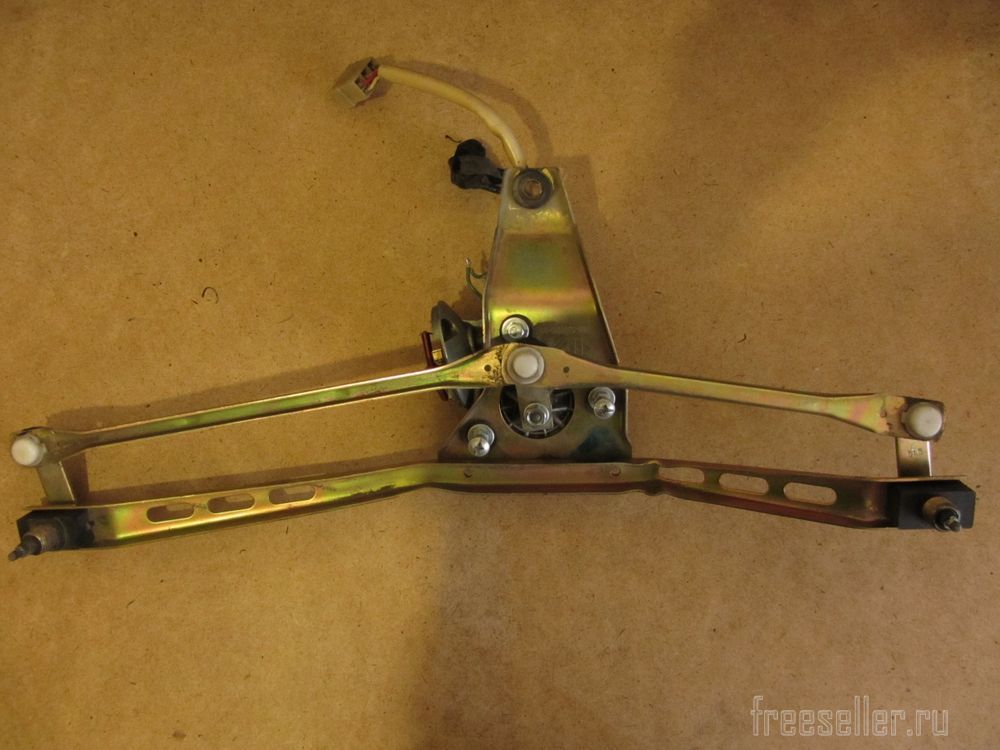

За подопытного пошла новая трапеция.



Трапеция стеклоочистителя Лада самара

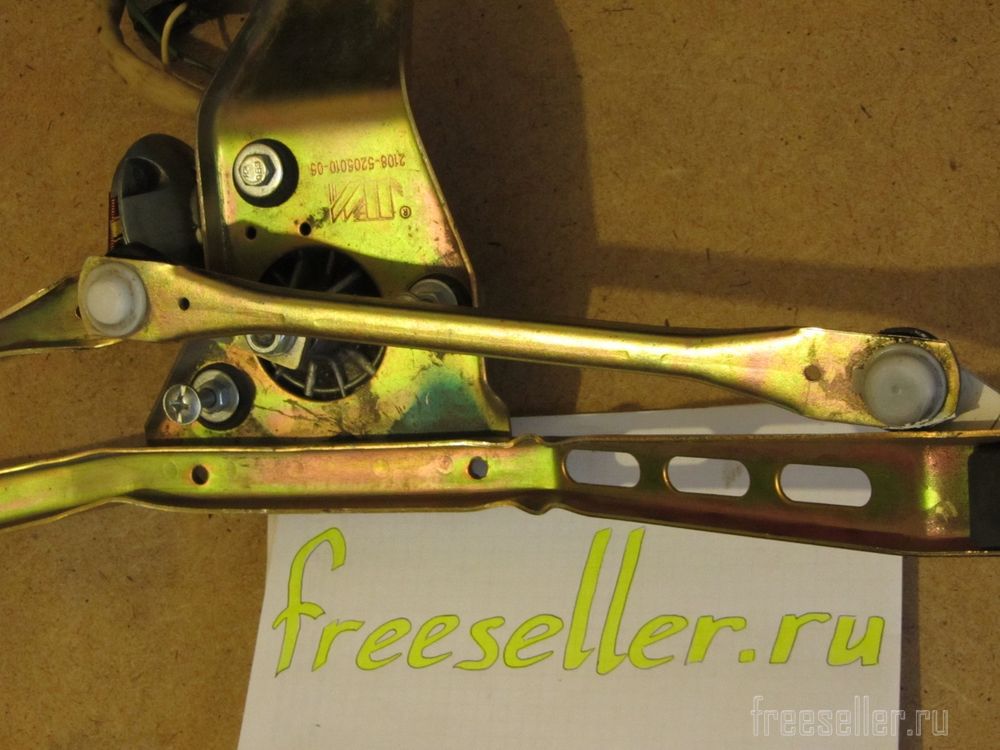

Снял кронштейн поводка правого дворника и разметив на нём линию реза, распилил его болгаркой. После чего соединил обе половинки обратно, кусочком листовой стали толщиной 1,5 мм и саморезами с пресс шайбой. Длина кронштейна после соединения составила 48,6 мм.



Доработка трапеции Лада Самара для увеличения хода правого двориника


После сборки трапеции на неё был установлен редуктор, от старого привода, для проверки хода. Оказалось не зря - короткая тяга своим углом стала задевать раму трапеции.



Доработка трапеции Лада Самара для увеличения хода правого двориника


Угол тяги подправил болгаркой, после чего трапеция была установлена на авто..и вот что получилось!



Доработка трапеции Лада Самара для увеличения хода правого двориника


Было очень трудно заново отрегулировать дворники, т.к. угол хода уже изменён. Результат меня, конечно, порадовал, но были и минусы..( Дело в том, что правый дворник стал парковаться у самой резинки ветрового стекла. На первой скорости (реж. I и II) всё было хорошо, но на второй скорости (реж. III) дворник стучал по уплотнителю ветрового стекла. Решение было переставить поводок на один шлиц выше. Так я и проездил некоторое время, тестируя доработку.

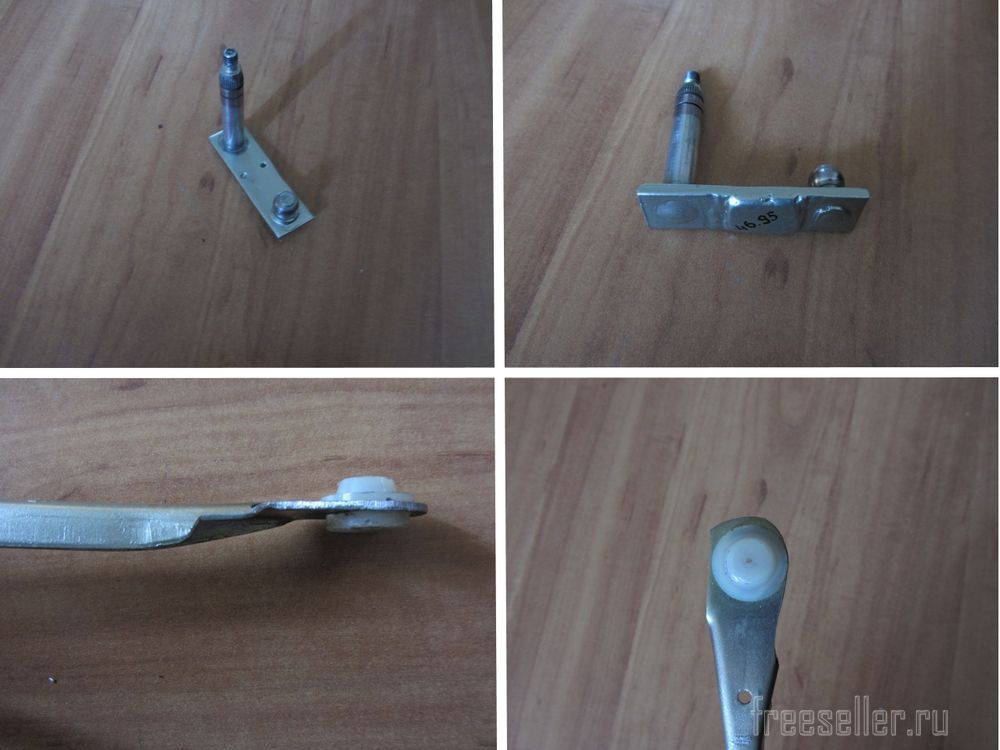

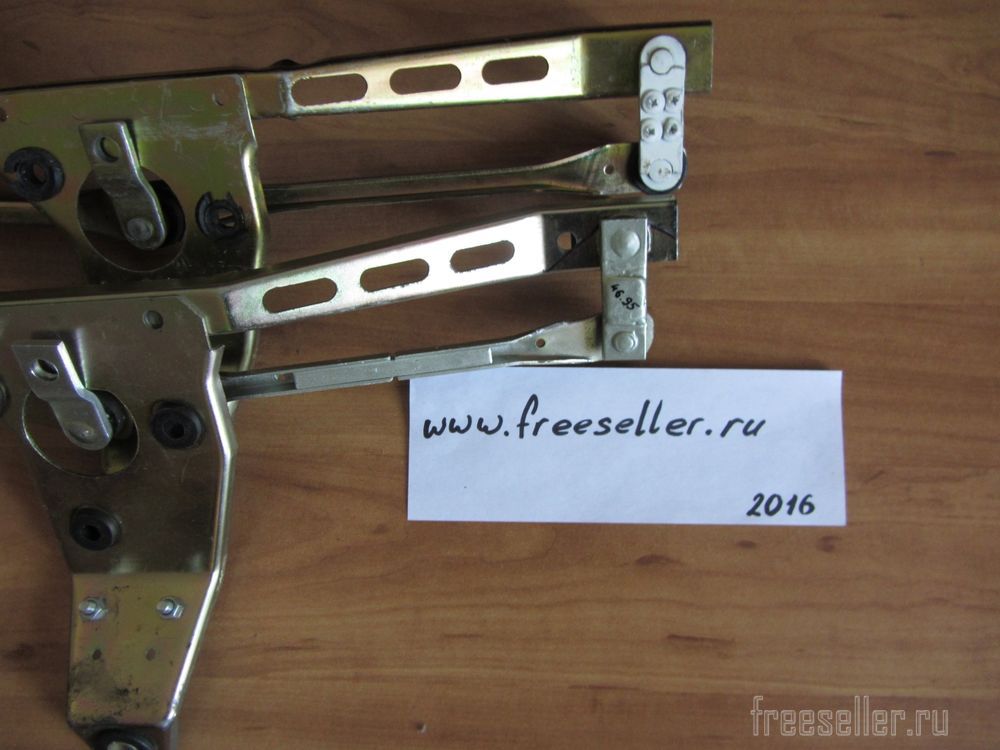

Дождалась своей очереди и вторая трапеция (заводская). Проделал с ней тоже самое, но сделав кронштейн ещё чуть короче. В место соединения саморезами решил проварить сваркой, но при сварке что-то пошло не так и кронштейн стал ещё короче, чем планировался. Его длина составила 46,95 мм. Тягу естественно пришлось подпиливать, но не только сбоку, но и снизу.



Доработка трапеции Лада Самара для увеличения хода правого двориника


Так же пришлось подрезать угол самой рамы.
(На раме отмечены положения кронштейна: красная линия – стоковое положение, чёрная – после укорачивания.)



Доработка трапеции Лада Самара для увеличения хода правого двориника


После установки трапеции на авто, снова встретился с проблемой – правый дворник стал парковаться чуть ниже резинки, а переставив поводок на один шлиц выше, дворник стоял уж слишком высоко. Было принято решение удлинить тягу. Она была разрезана пополам и удлинена (по месту) примерно на 0,8 мм и соединена квадратным прутом 8 х 8 х 110 мм.



Доработка трапеции Лада Самара для увеличения хода правого двориника

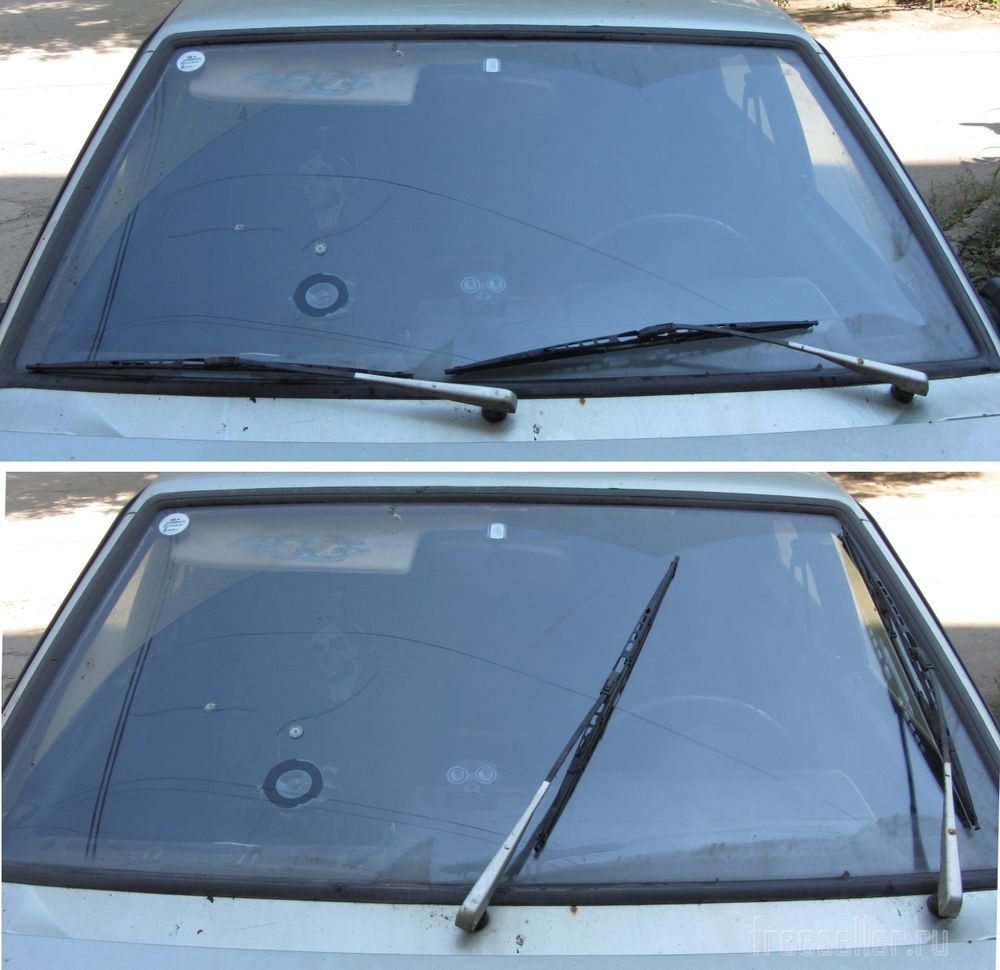

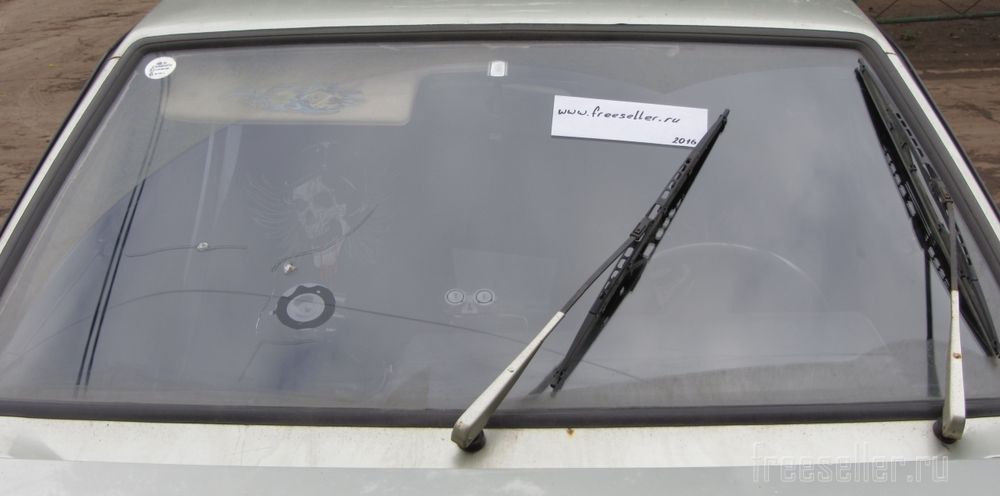

Вот собственно и результат!



Авто доработки. Как увеличить ход правого дворника Лада Самара



Этим результатом Я абсолютно доволен!



Как увеличить ход правого дворника Лада Самара



PS: Можно ли ускорить дворники?

На просторах интернета есть такой МИФ о том, что можно ускорить работу привода стеклоочистителя лобового стекла тем, что через дополнительное реле подавать «+» не через реле зажигания, а напрямую с АКБ! Честно сказать – Это МИФ! Проверил лично!

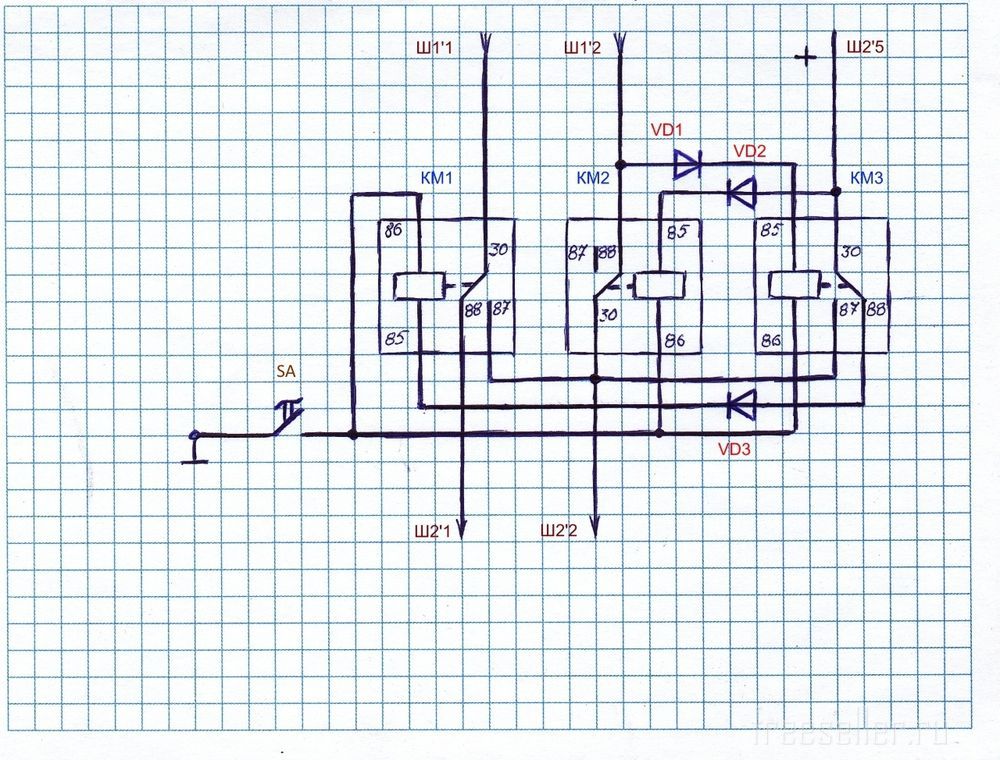

Тем не менее, Я заморочился тем, чтобы при желании менять скорость с первой на вторую в режиме I . Покумекав, набросал такую вот схемку, на трёх 5и контактных реле, по которой и спаял себе релюшки, хотя можно было обойтись и одним реле.



как ускорить дворники Лада Самара - схема



как ускорить дворники Лада Самара - схема

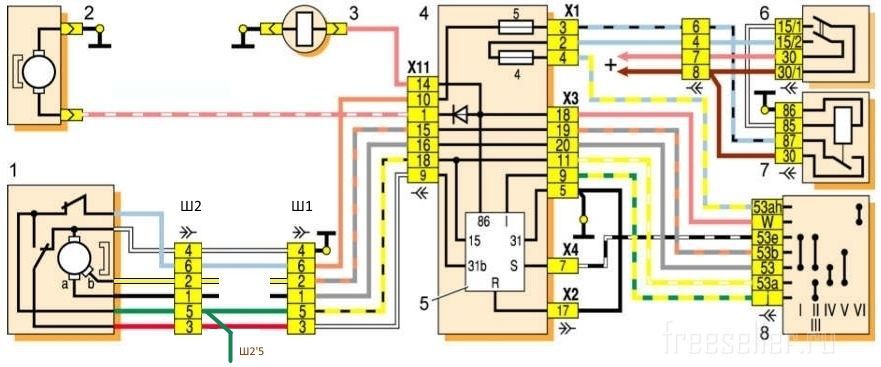

Данная схема устанавливается в разрыв проводов 1 и 2 , идущих непосредственно к обмоткам «а» и «б».

  • При выключенной кнопке SA вся схема работает в стоковом режиме.
  • При включенной SA:
  • Через реле КМ1 «+» переводиться с обмотки «а» на обмотку «б». (Реж. I и II)
  • Реле КМ2 прерывает «+» от подрулевого переключателя к обмотке «б», и при появлении на нём сигнала включает реле КМ3
  • Реле КМ3 подаёт «+» на обмотку «б» напрямую, минуя подрулевой переключатель. (Реж. III)


Схема работает отлично, хотя и есть минусы! Куда же без них!

  • При включенной схеме, режим II по сути есть режим III .
  • При включенной схеме дворники слегка пролетают своё парковочное место.
  • При включенной схеме, в режиме «на себя» дворники в место 3х взмахов делают 4-5 .
  • Тем не менее, результат меня вполне устраивает!

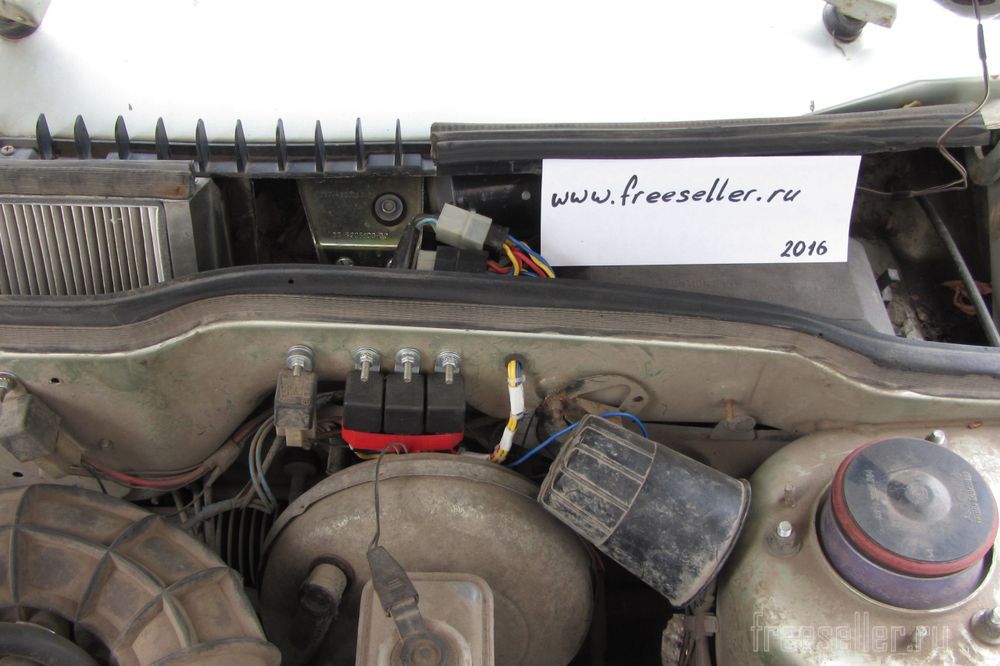

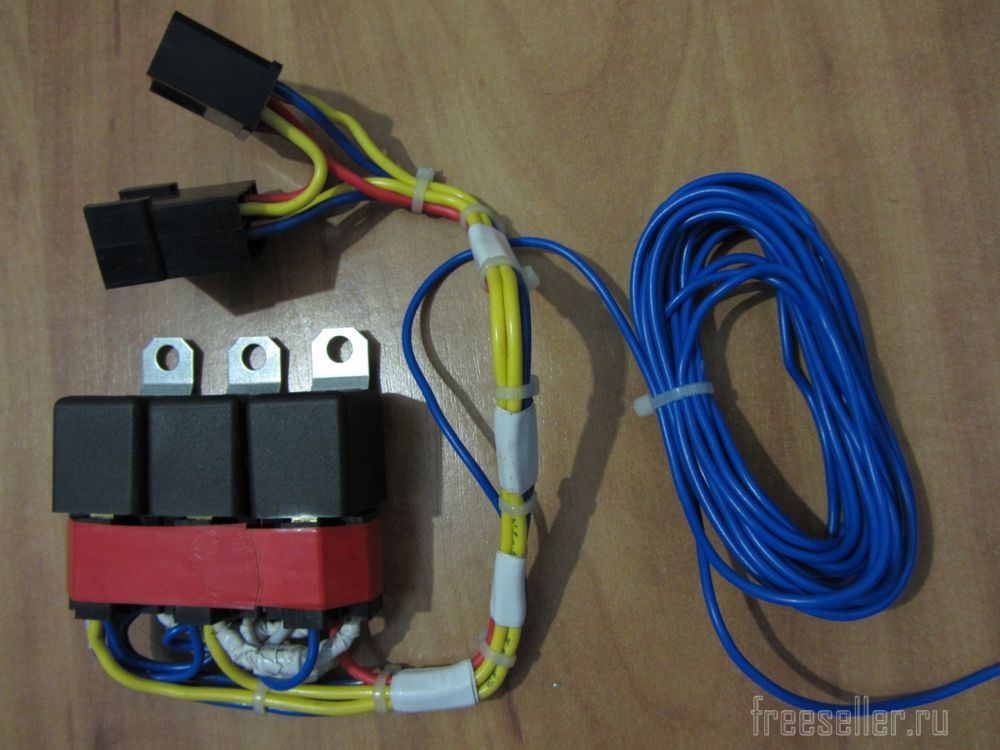

Как ускорить дворники Лада Самара - самодельное устройствоКак ускорить дворники Лада Самара - самодельное устройство

Вот, в общем, то и всё!

Спасибо за внимание!



Зотов Алексей

г.Самара


Как увеличить ход правого дворника на ЛАДА Самара (ВАз 2108,09,099)

Алексей 163

Автор работы

2

комментария

15 124

просмотра

Похожие самоделки

Комментариев 2
  1. Интересная задумка :e179: , с ходом и скоростью, надо будет поэкспериментировать на досуге.
    Когда была раньше 14, ставил еще щетки на 1-2 см больше.
    0
    1. Спасибо!
      Кстати, на фото, щётки одинакового размера - 53 см.
      Хотел ещё кое-что уточнить: "длина кронштейна" - измерена по осям шарниров !Потому что, у каждого производителя диаметры шарниров свои, и в связи с этим их детали не совместимы.

      Ну и по поводу схемы, как Я уже упоминал, что можно воплотить на одном реле.Собственно вот:
      0
