Выход на колонки на ноутбуке HP Pavilion G6

  • Опубликовано: 28 августа 2015

Выход на колонки на ноутбуке HP Pavilion G6


Выход на колонки на ноутбуке HP Pavilion G6.


Для начала работы нам понадобится:

  • Нажимной разъем (выход на колонки) можно снять с ненужных колонок;
  • Клей секундный "МОНОЛИТ";
  • Два тонких проводка и изолента;
  • Паяльник и всё что надо чтоб припаять провода.


Процесс доработки

И так начнём.

Разбираем ноутбук.

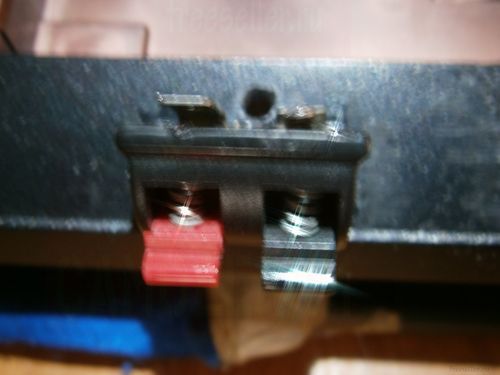

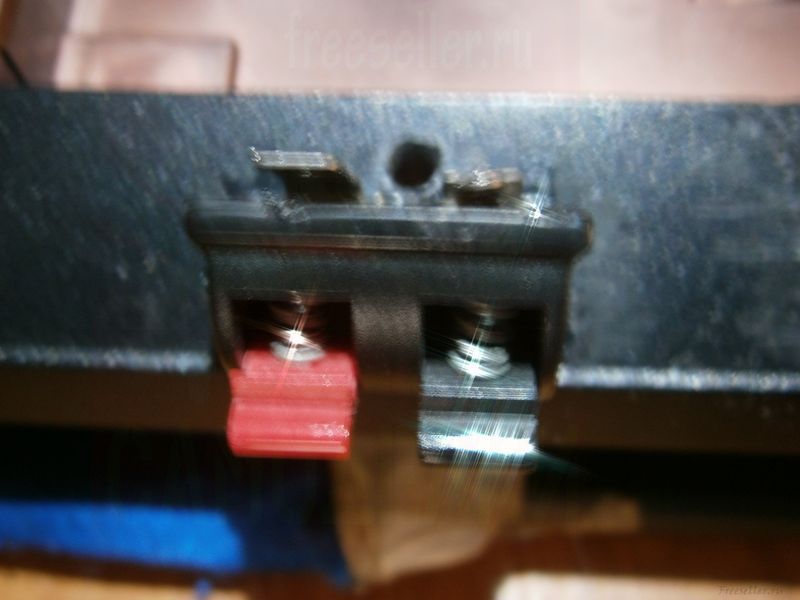

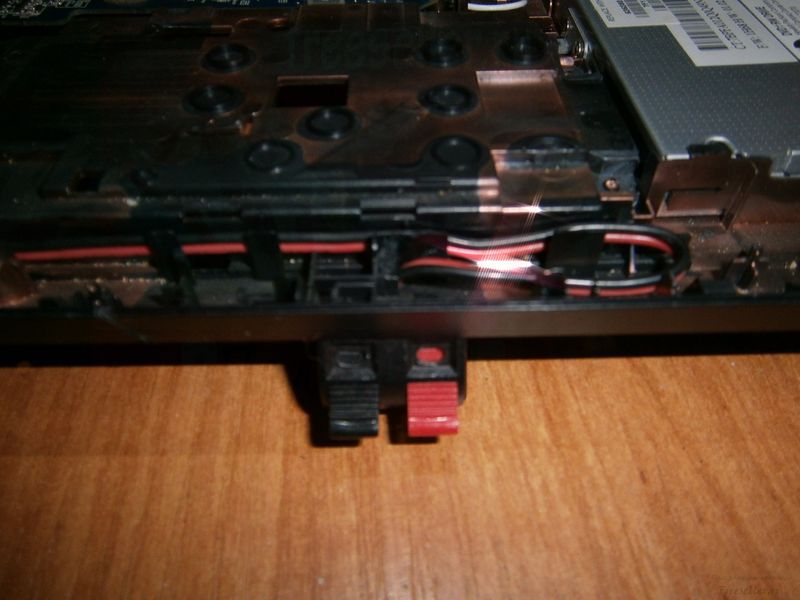

1) Приклеиваем нажимной разъем к нижней части корпуса ноутбука и проделываем отверстие под провода.


Выход на колонки на ноутбуке HP Pavilion G6.Выход на колонки на ноутбуке HP Pavilion G6.

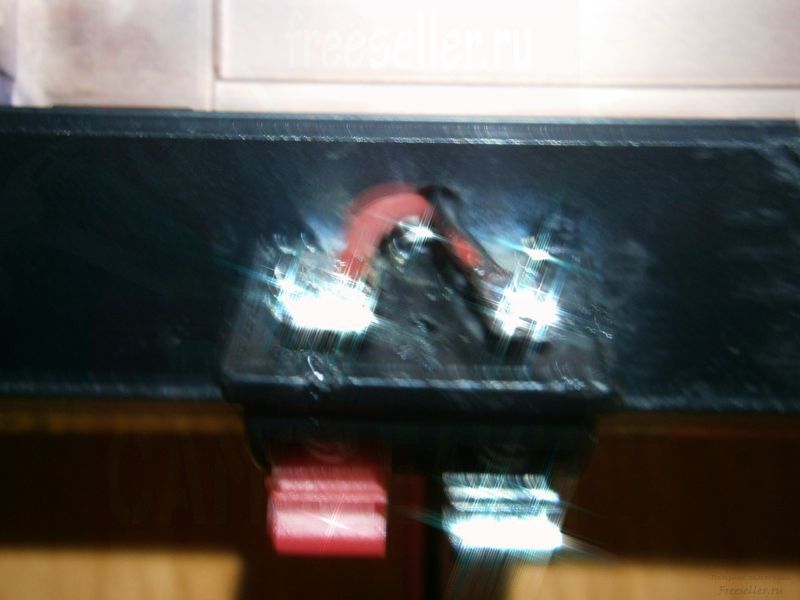

 2) Просовываем провода в отверстие и припаиваем паяльником.



Выход на колонки на ноутбуке HP Pavilion G6.

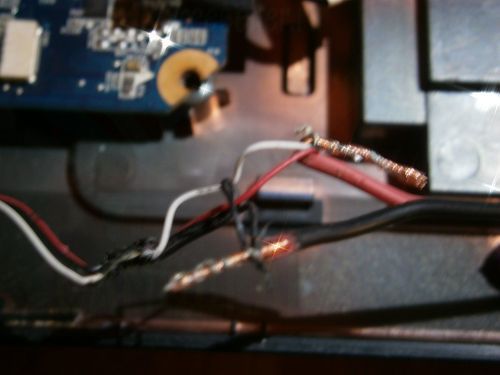

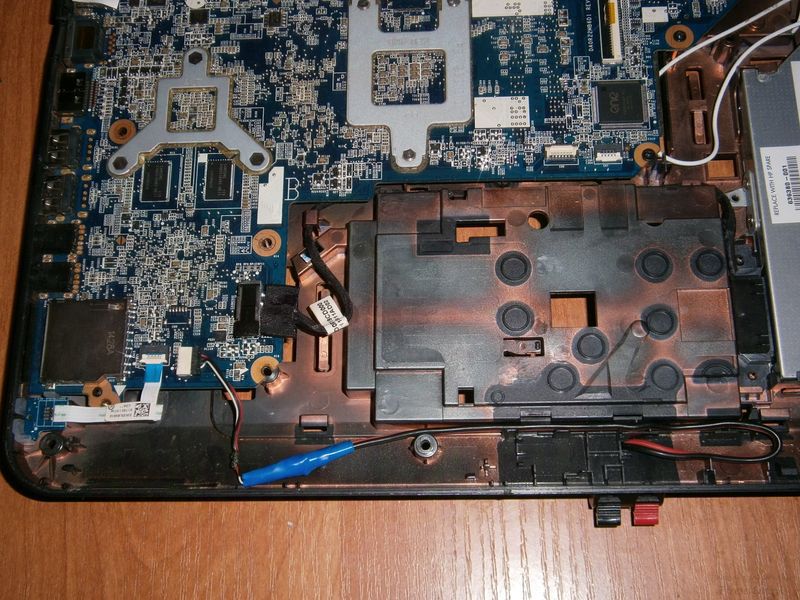

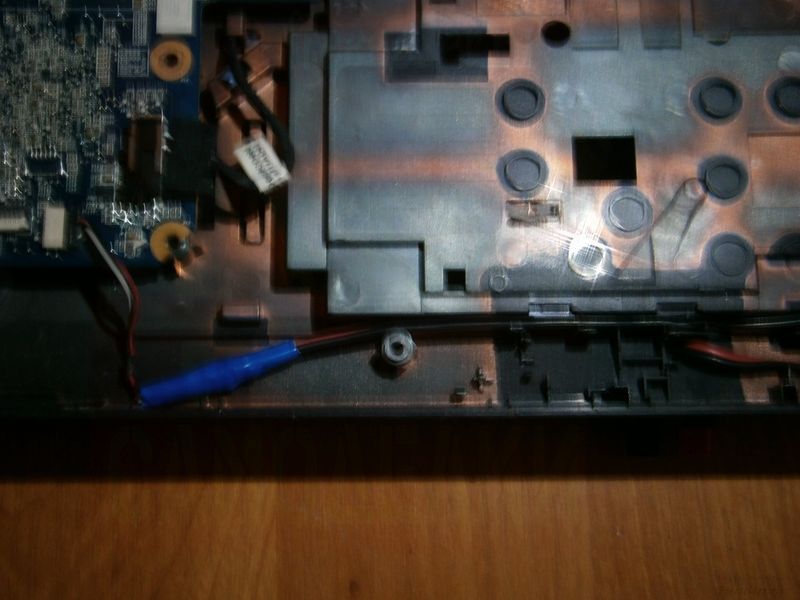

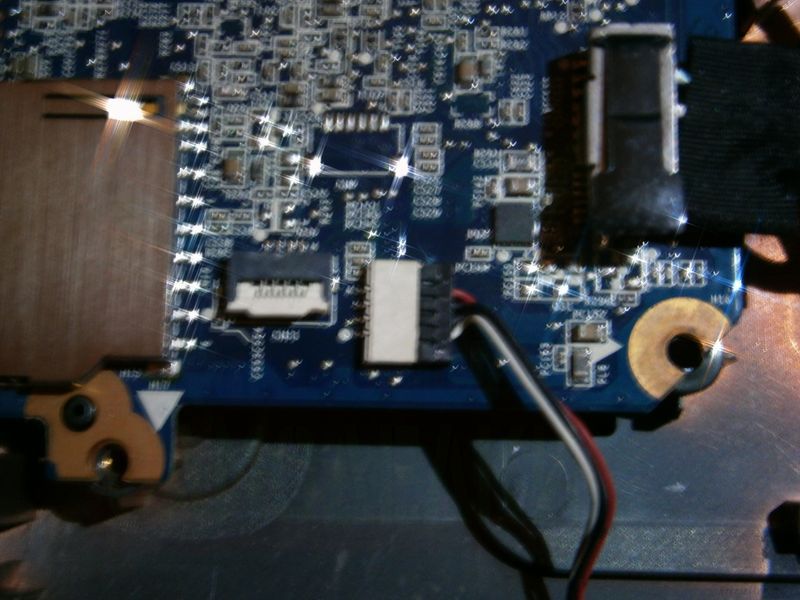

 3) Отсоединяем ноутбучные штатные динамики от проводов ( я их отрезал вовсе так - как они отслужили своё ) и присоединяем наши провода идущие от нажимного разъёма к четырём проводам идущим к плате ноутбука.



Выход на колонки на ноутбуке HP Pavilion G6.

 4) Изолируем провода.



Выход на колонки на ноутбуке HP Pavilion G6.

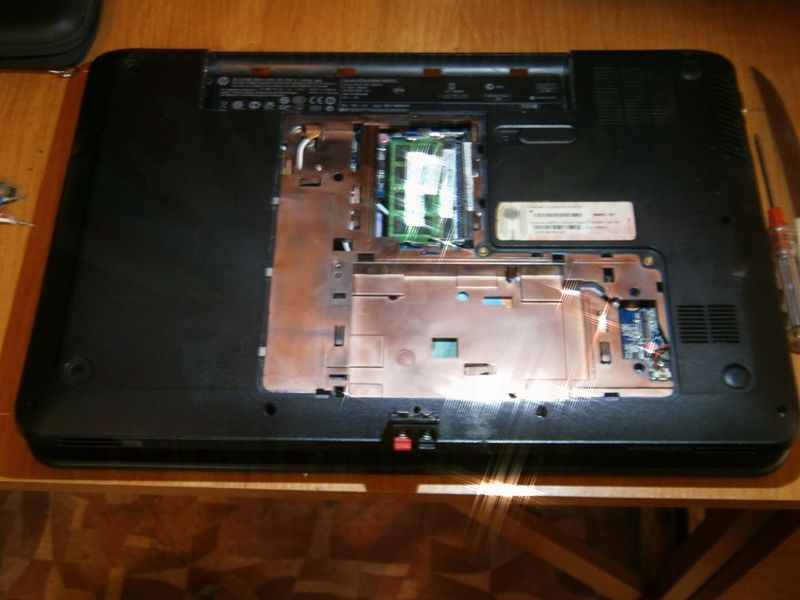

 5) Обратите внимания что 2 провода + и два провода -.


Выход на колонки на ноутбуке HP Pavilion G6.Выход на колонки на ноутбуке HP Pavilion G6.Выход на колонки на ноутбуке HP Pavilion G6.

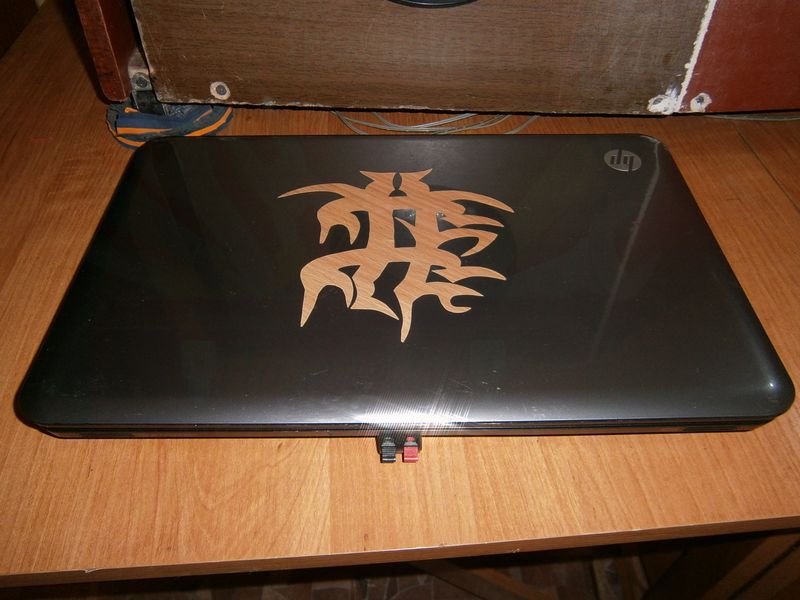

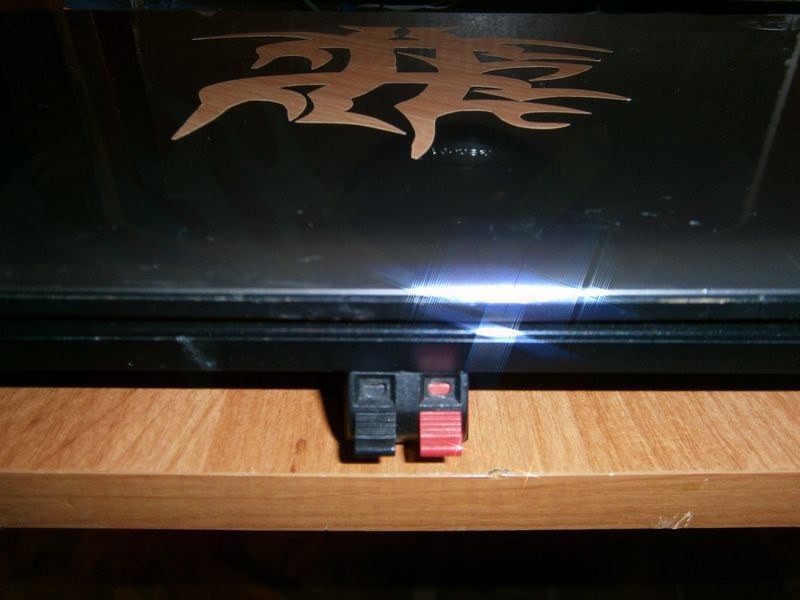

6) Собираем наш ноутбук, испытываем.



Выход на колонки на ноутбуке HP Pavilion G6.Выход на колонки на ноутбуке HP Pavilion G6.

Видео демонстрация

[media=https://www.youtube.com/watch?v=h5et_RrScok]



Этот вариант для тех у кого нет усилителя. Если есть вопросы пишите в комментах.
