Земляной бур своими руками


В данной статье я покажу как можно из подручных материалов сделать хороший земляной бур своими руками.


Вот и начинается весенняя пора! А значит, начинаются работы в огороде и саду, а так же различные стройки. Вот и я решил в своем дворе заменить покосившейся после зимы забор, а именно заменить столбы. Для копания новых ям мне потребовался земляной бур, но так как его у меня не было, то было решено сделать его своими руками. И теперь хочу поделиться с вами тем, что у меня получилось:


Материалы и инструменты

  • куски труб;

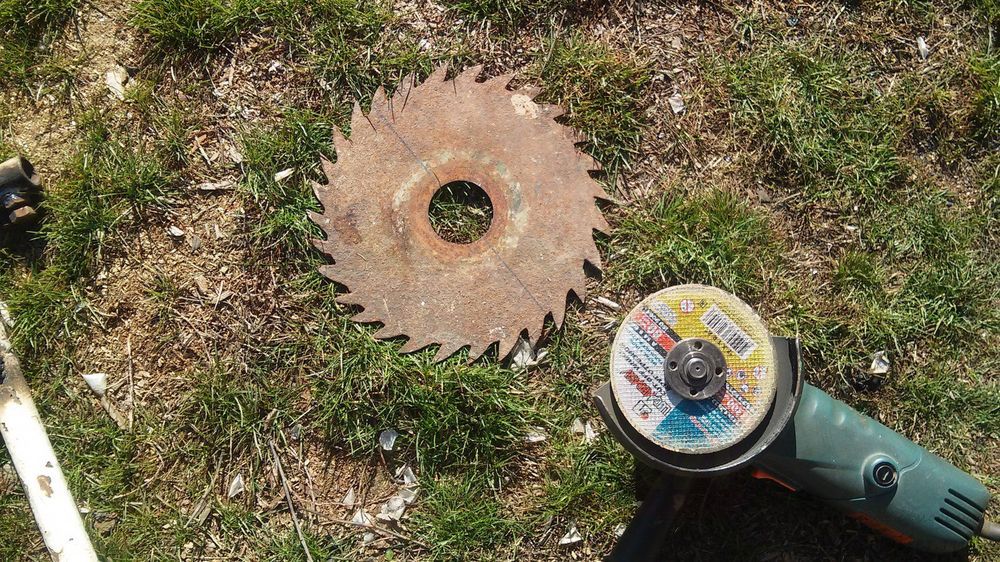

  • диск от пилы;
  • болгарка;
  • сварочный аппарат;
  • мелкие железки.

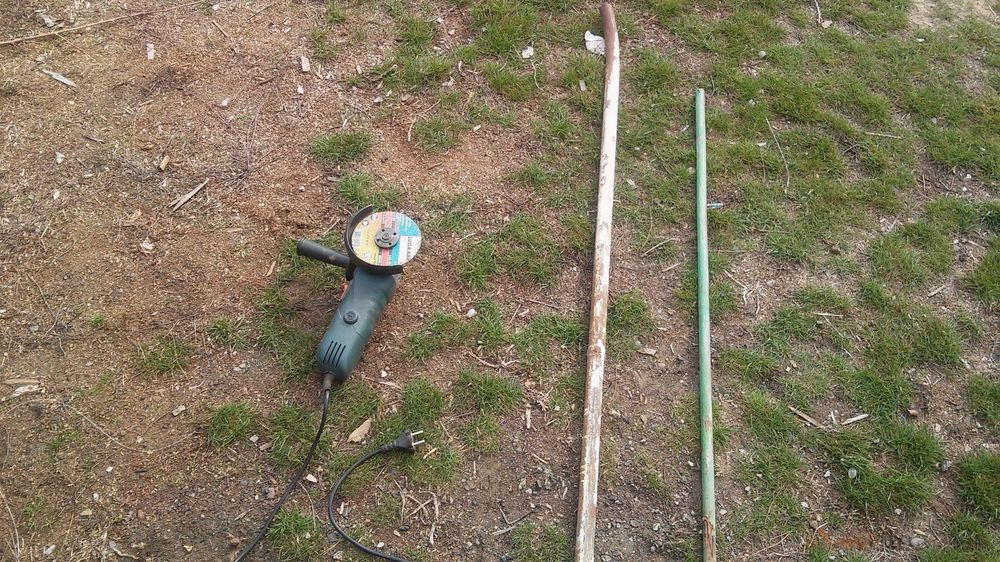

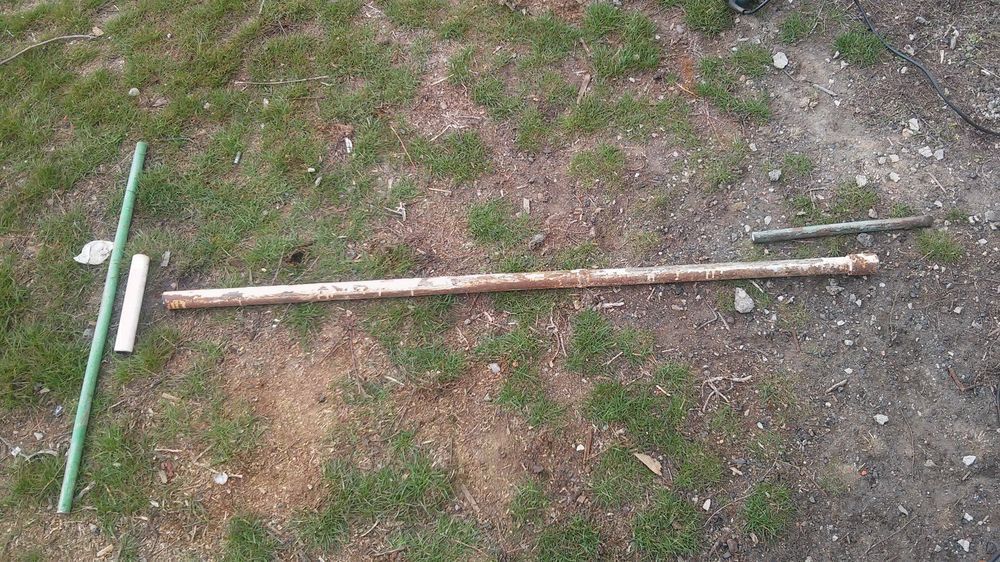

Материалы и инструмент для изготовления земляного бура

Процесс изготовления земляного бура



Сперва прикидываем, что хотим смастерить.


Процесс изготовления самодельного земляного бура

Начнем с ручки:

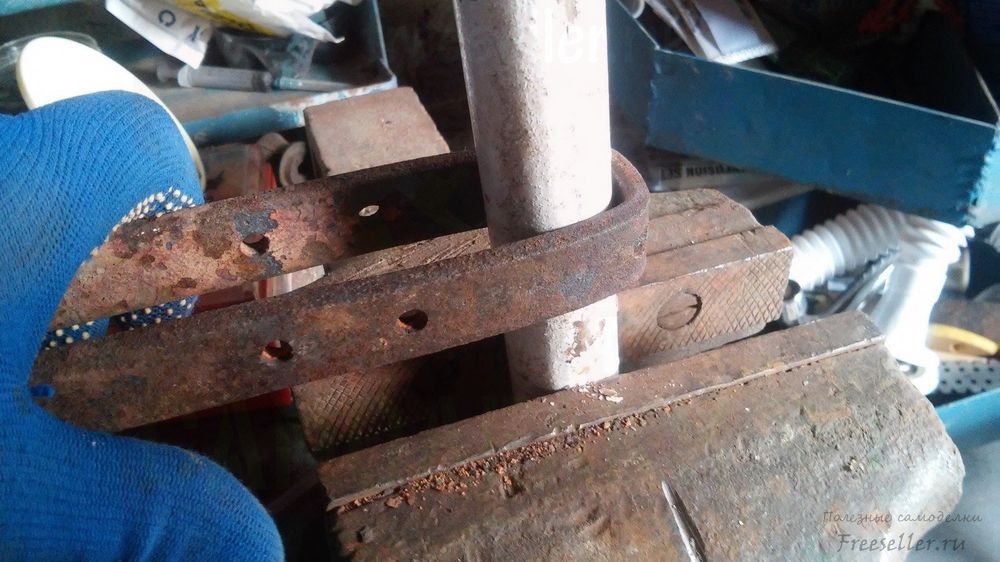

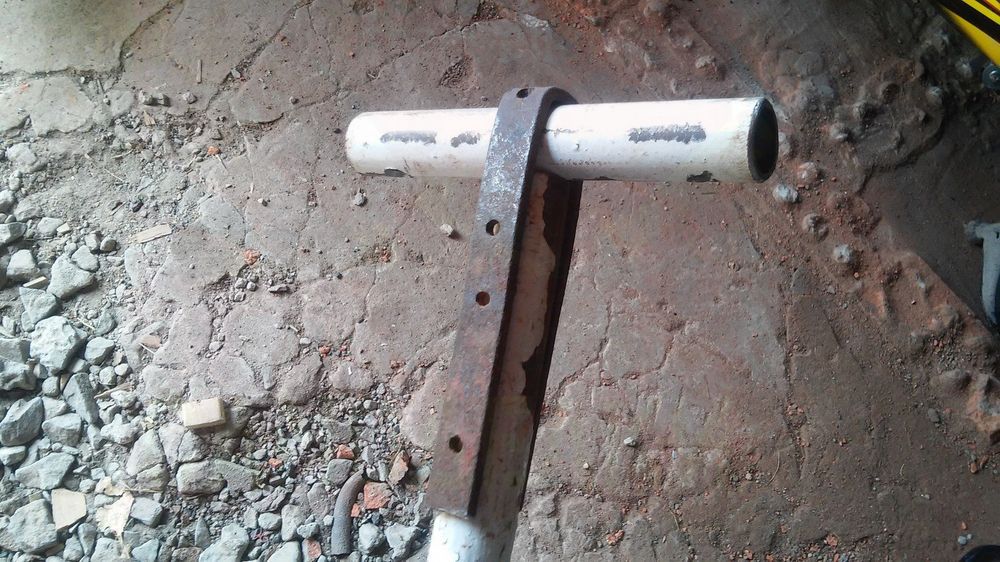

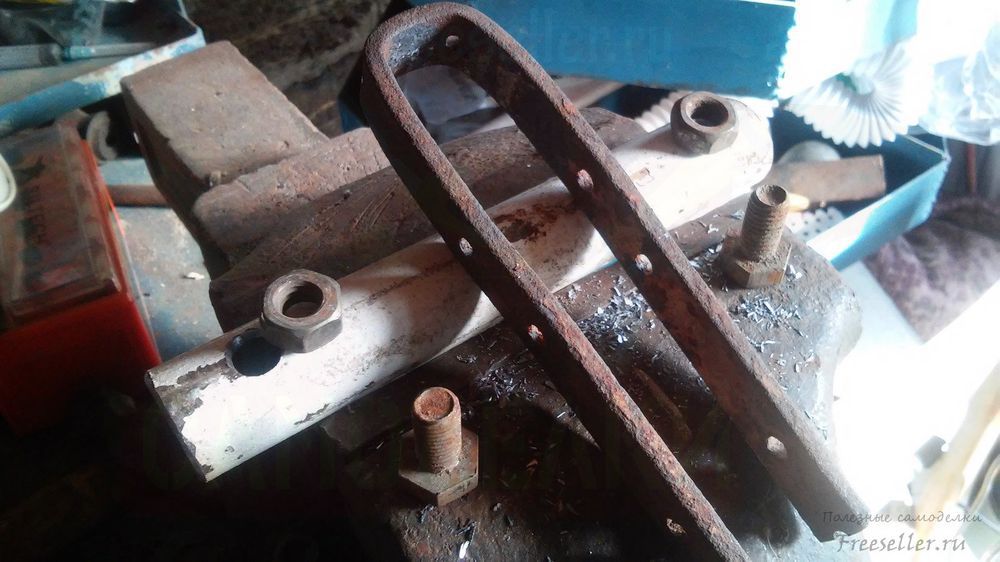

на обрезке трубы загибаем металлический хомут, затем просверливаем отверстия для болтов.

Процесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бура

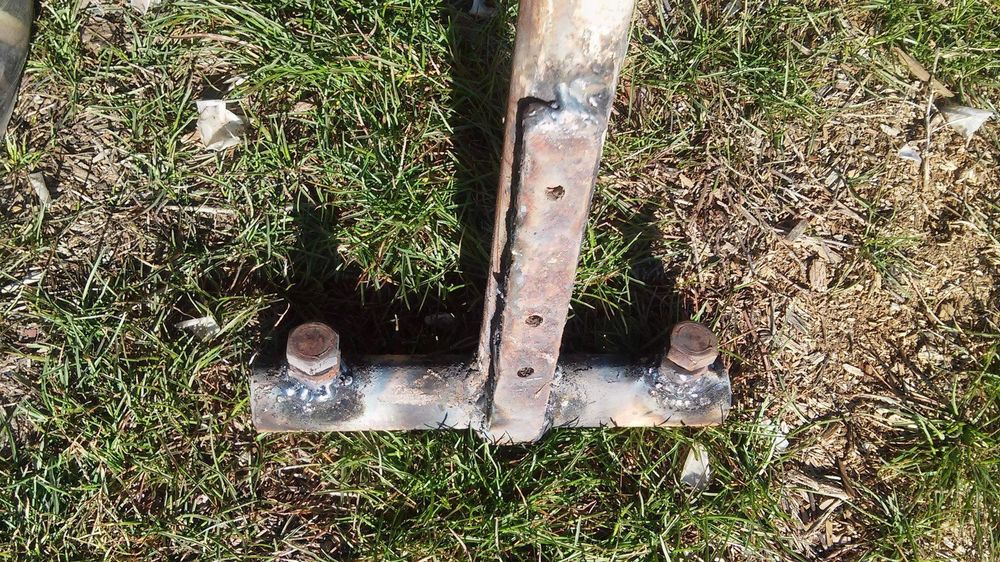

Далее обвариваем хомут.

Процесс изготовления самодельного земляного бура

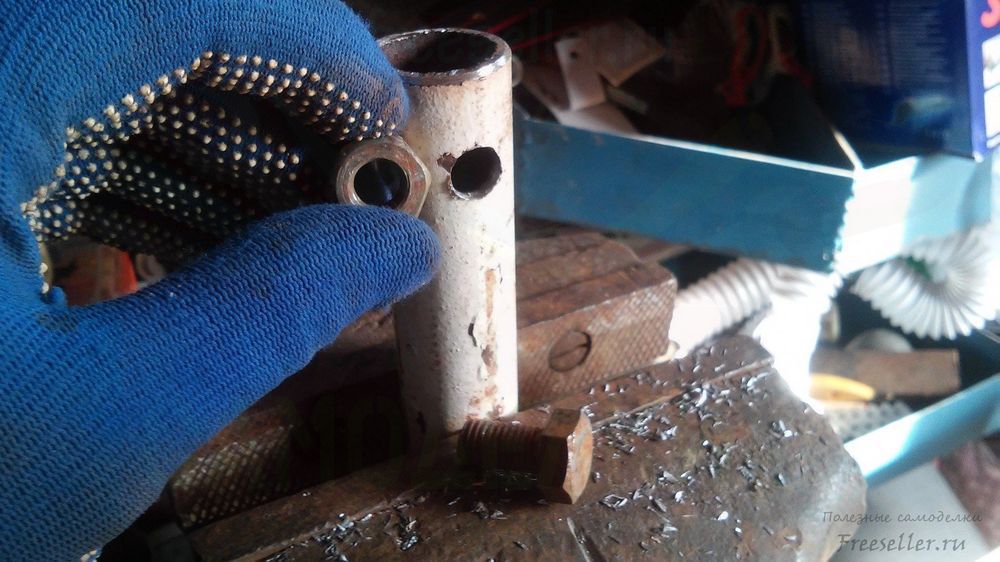

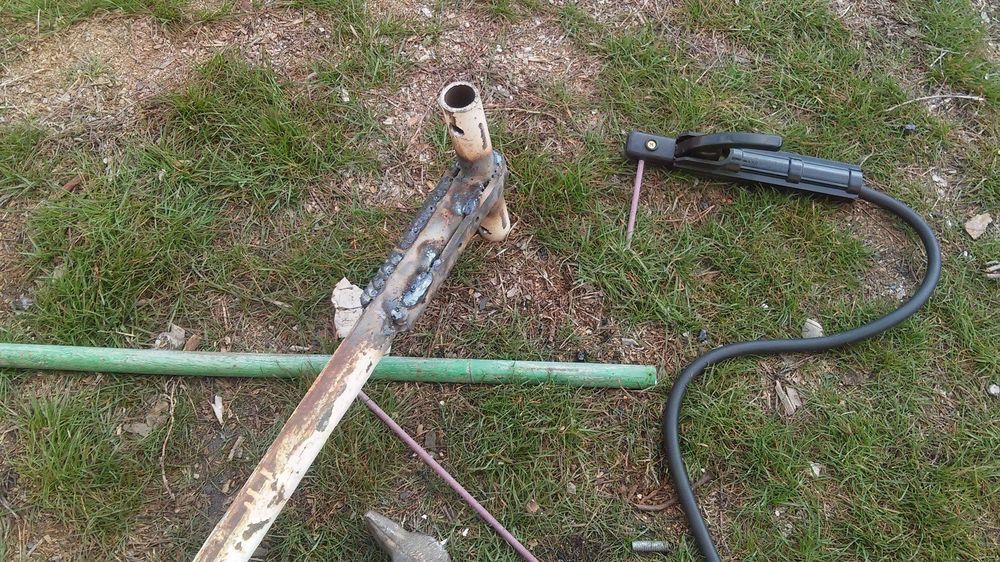

Затем привариваем гайки.

Совет

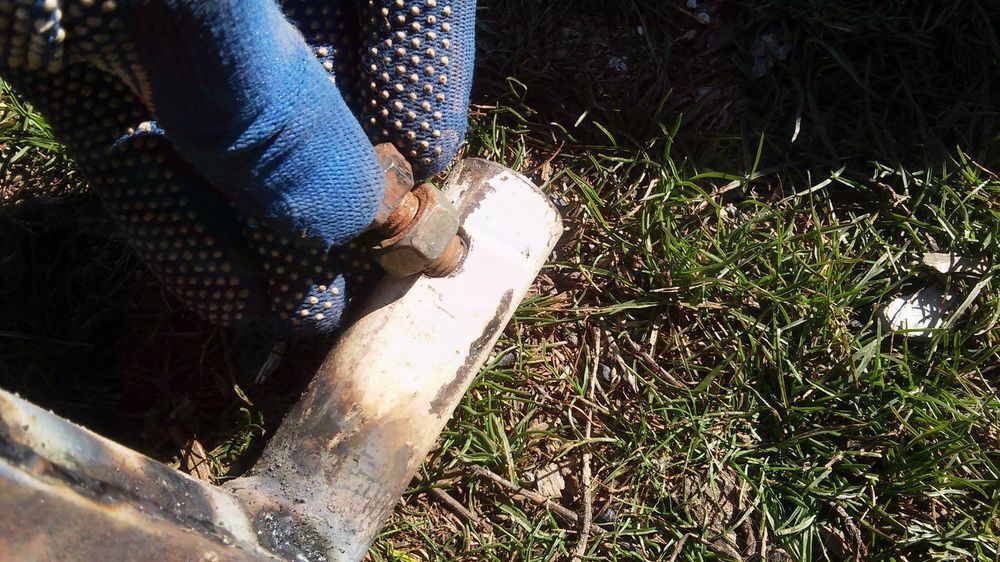

Чтобы гайки приварить точно по отверстию в трубе, необходимо сначала накрутить на неё болт, вставить в отверстие и лишь потом приваривать. На фото ниже все видно.

Процесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бура

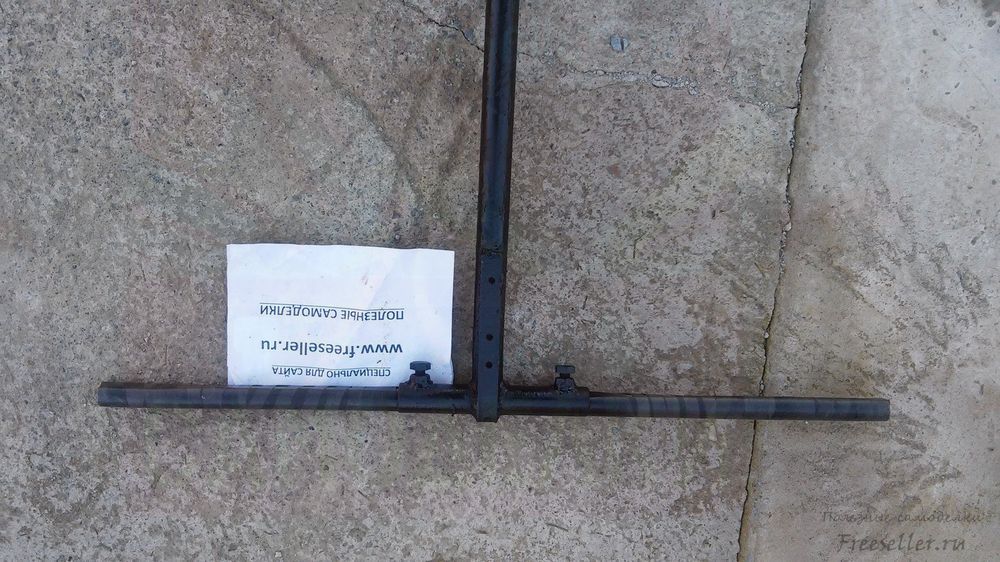

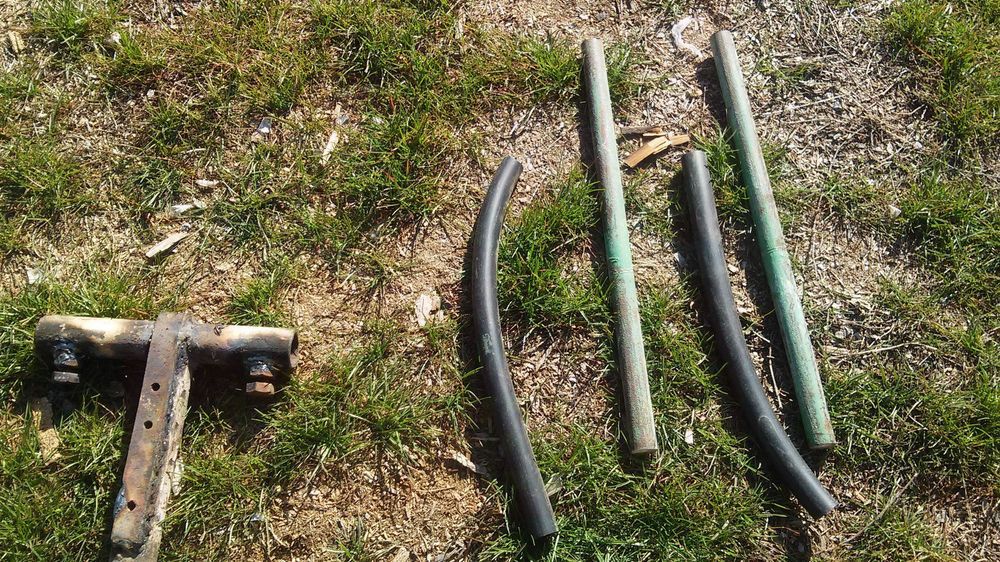

Далее для рукоятки я взял два обрезка толстого прута, по диаметру как раз что бы входил в трубу и его можно было затянуть болтами. (Сделал так для того, что бы ручки были съемные и самодельный бур можно было свободно перевозить в машине.)

А так же одел на пруты куски резиновой шланги для лучшего сцепления при работе с руками.



Процесс изготовления самодельного земляного бура

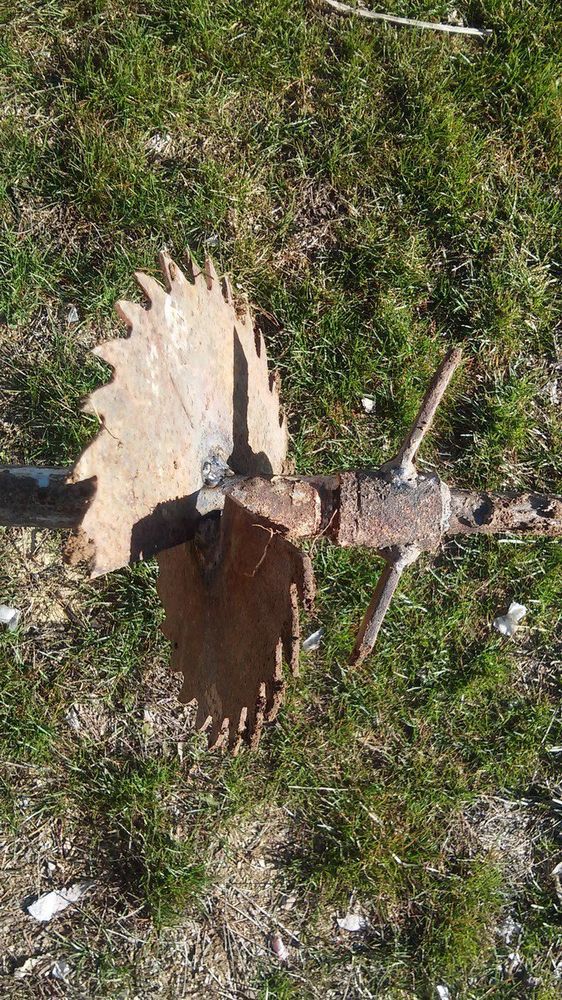

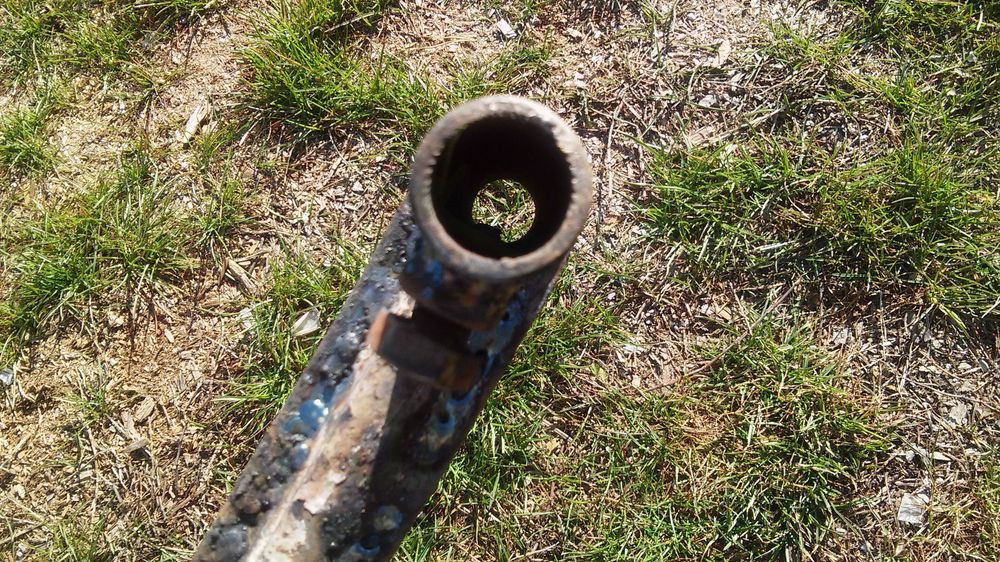

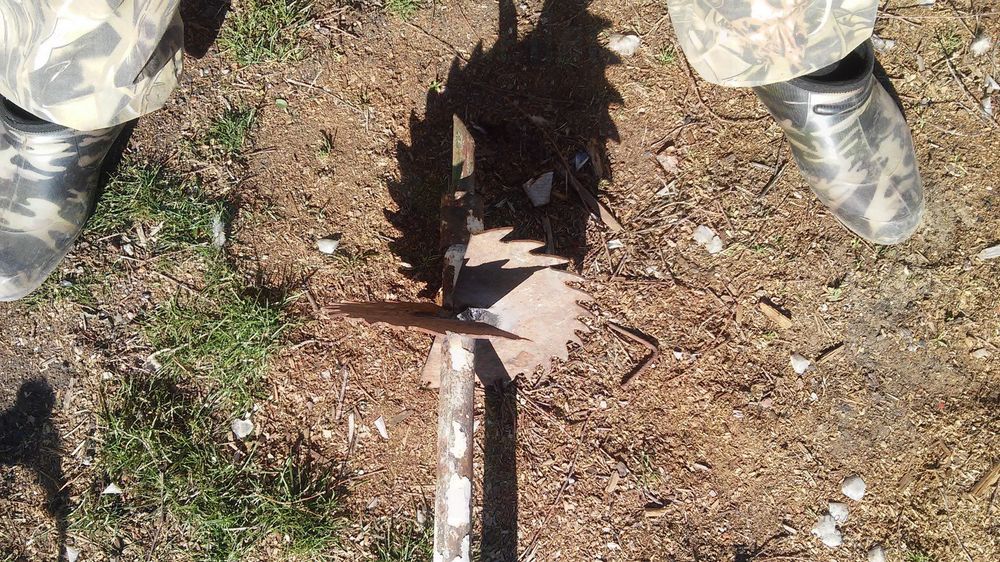

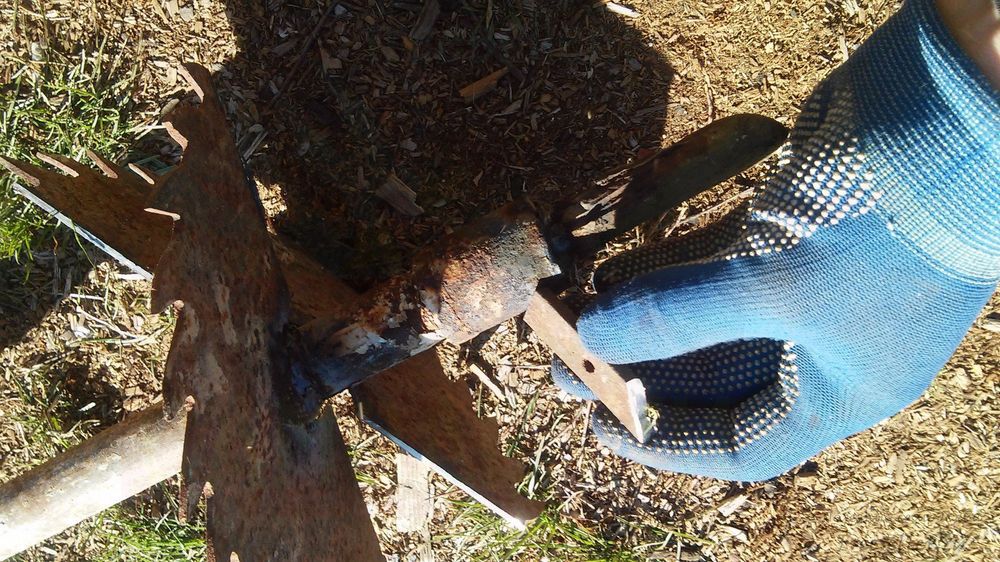

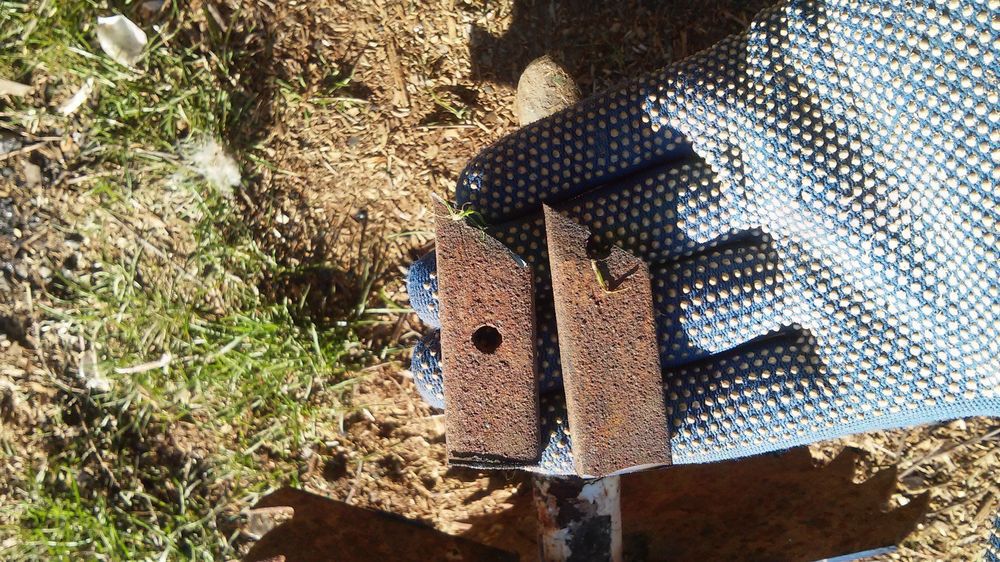

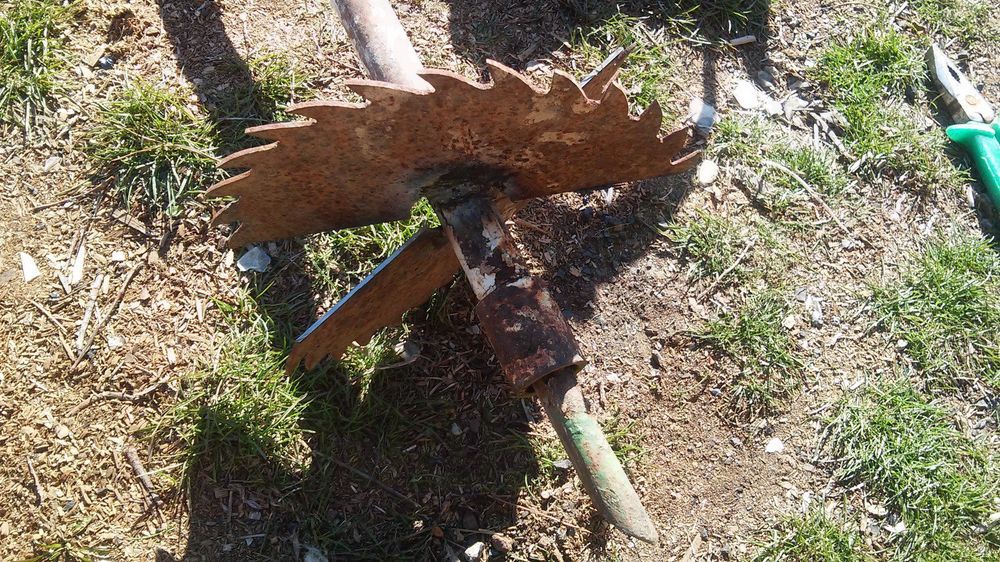

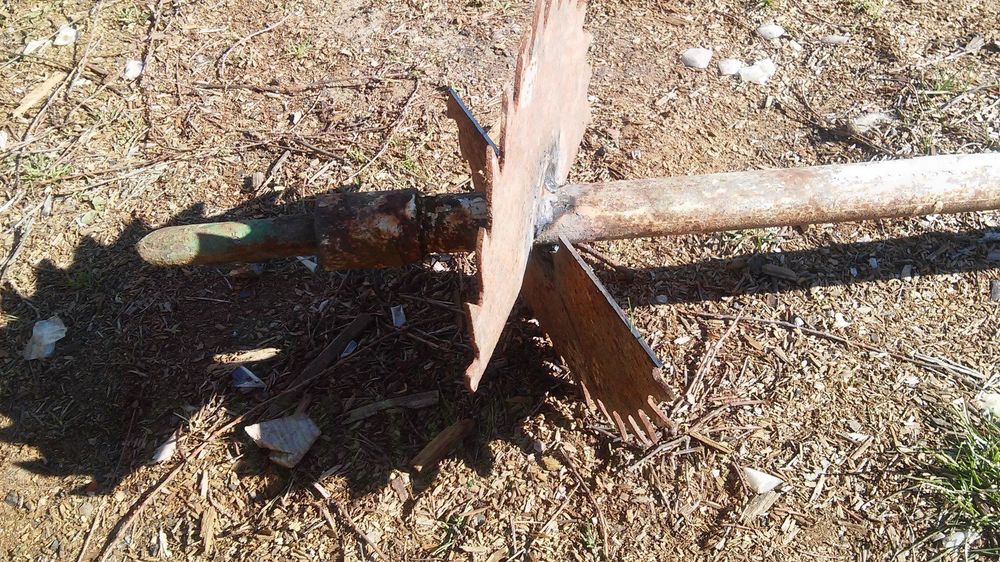

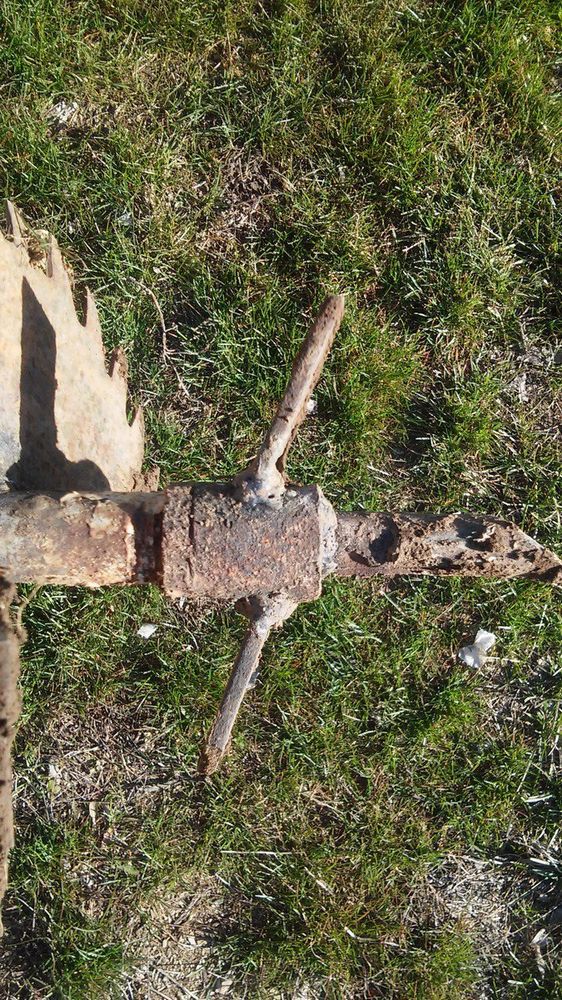

Теперь непосредственно сам режущий инструмент я изготовил из диска пилы, разрезав его не две части и приварил к трубе под углом примерно в 120 градусов, так же приварил две маленькие пластинки и острый кол на конце. На фото ниже всё видно:

Процесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бураПроцесс изготовления самодельного земляного бура

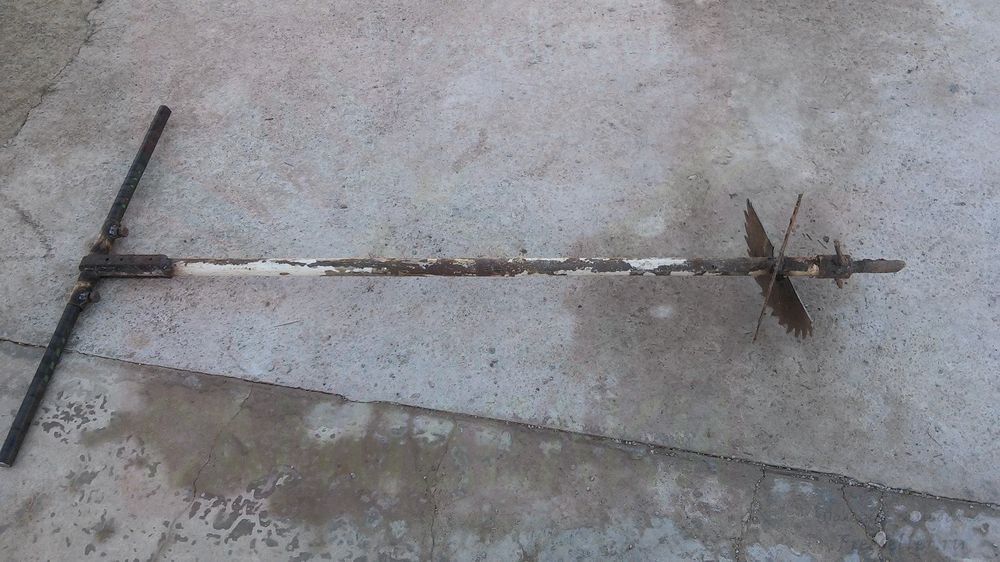

И вот получился готовый результат



Земляной бур из труб

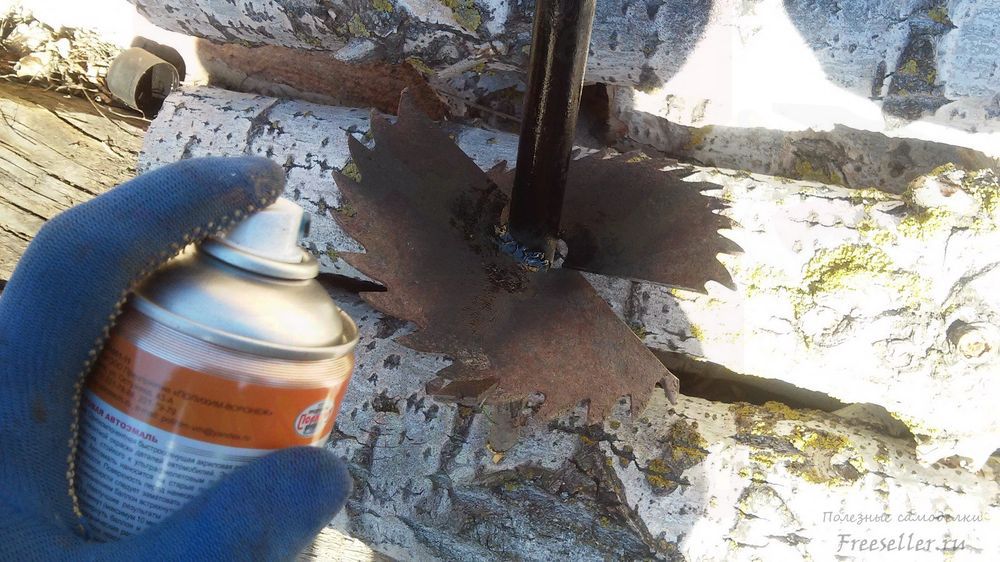

Так же взял баллончик с краской и покрасил самодельный земляной бур



Земляной бур из трубЗемляной бур из труб

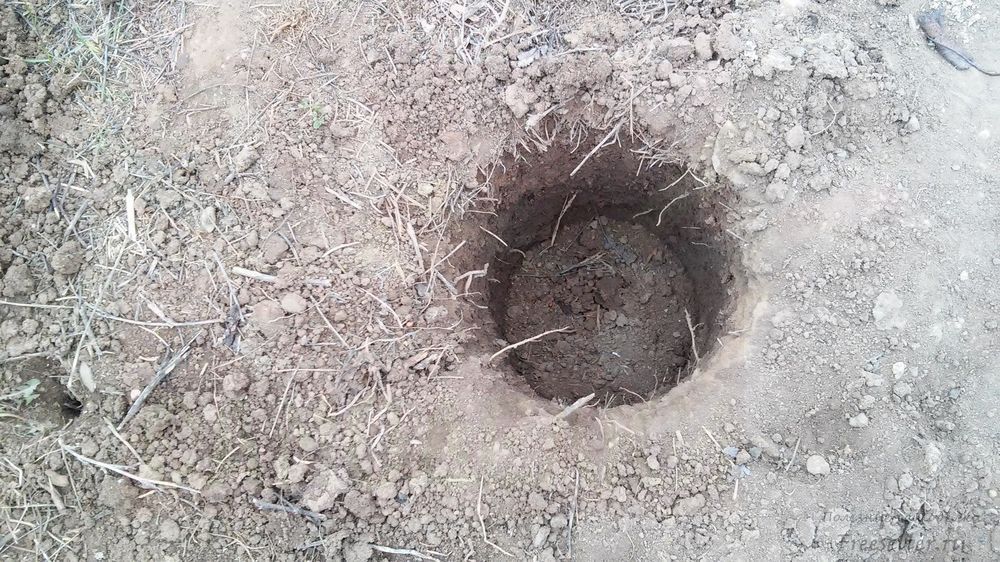

Вот ямка выкопанная буром:


Земляной бур из труб

А так же выкладываю видео:

Здесь просто обзор данного самодельного бура:

[media=http://www.youtube.com/watch?v=EYz_pM5l0PA]

А здесь бур в работе, я показываю как он копает:

[media=http://www.youtube.com/watch?v=N3tW3dKjgyE]


Приятного просмотра. Если возникли какие либо вопросы, пишите в комментариях, с удовольствием отвечу.

Спасибо за внимание!



4

комментария

38 228

просмотров

Похожие самоделки

Комментариев 4
  1. Хороший бур! Причем хорошо, что сделали рукоятку разборную, поскольку это не только удобно при перевозке, но и в зависимости от необходимого усилия, можно устанавливать рукоятки с разной длиной плеч.
    Также интересное решение использовать в качестве режущей части половинки диска от дисковой пилы.
    Возможно зубья пильного диска будут помогать в работе и лучше разрыхлять землю.
    +1
  2. Цитата: MiK
    Хороший бур! Причем хорошо, что сделали рукоятку разборную, поскольку это не только удобно при перевозке, но и в зависимости от необходимого усилия, можно устанавливать рукоятки с разной длиной плеч.
    Также интересное решение использовать в качестве режущей части половинки диска от дисковой пилы.
    Возможно зубья пильного диска будут помогать в работе и лучше разрыхлять землю.


    Спасибо за отзыв! Да, действительно, разборная рукоятка очень удобное решение, уже была его транспортировка в автомобиле, и всё очень хорошо уместилось, правда только в салоне,в багажник ВАЗ классики он не уместился. Насчет зубьев пока сказать трудно, помогают они или нет, но разницы при бурении моим самодельным буром и покупным я не увидел, и тот и тот со своей прямой задачей справились на ура!
    +1
  3. Цитата: intelkmx
    Цитата: MiK
    Хороший бур! Причем хорошо, что сделали рукоятку разборную, поскольку это не только удобно при перевозке, но и в зависимости от необходимого усилия, можно устанавливать рукоятки с разной длиной плеч.
    Также интересное решение использовать в качестве режущей части половинки диска от дисковой пилы.
    Возможно зубья пильного диска будут помогать в работе и лучше разрыхлять землю.


    Спасибо за отзыв! Да, действительно, разборная рукоятка очень удобное решение, уже была его транспортировка в автомобиле, и всё очень хорошо уместилось, правда только в салоне,в багажник ВАЗ классики он не уместился. Насчет зубьев пока сказать трудно, помогают они или нет, но разницы при бурении моим самодельным буром и покупным я не увидел, и тот и тот со своей прямой задачей справились на ура!

    Будет более ровно бурить, не уходя в сторону, даже горизонтально или под углом, если на конце приварить промышленное сверло по металлу, обрезав его верхнюю (литую) часть.
    0
  4. все замечательно...., но, простите.... не сочтите за занудство...., есть два вопроса..., не лучше бы было сделать бур под правое вращение (если конечно вы не левша)...? и второй..., зубья на ножах специально развернуты в обратную сторону от "резания"...., не лучше бы они помогали бурению зубами вперёд....
    ????
    +2
