ДМВ антенна своими руками

Для уверенного приема телепрограмм в диапазоне дециметровых волн рекомендую использовать двухспиральную антенну, изготовление которой своими руками под силу даже новичку.

Имея линейную поляризацию, достаточно узкую диаграмму направленности (ширина лепестка в горизонтальной плоскости менее 35°) и коэффициент усиления, почти равный 22 dB, такое устройство компактнее широко известных многоэлементных конструкций типа «волновой канал», а по полосе пропускания значительно превосходит их!

Обычной спиральной антенне с числом витков более трех свойственна круговая поляризация. Возникает она там, где диаметр каждого из витков активного элемента приблизительно равняется (с учетом коэффициента укорочения) 0.31?., где ? - длина волны, на которую должно рассчитываться данное устройство. Однако если воспользоваться не одним, а двумя активными элементами, имеющими противоположную друг другу навивку (когда одна спираль закручивается слева направо, а вторая, наоборот, справа налево), то появляется возможность достаточно эффективно излучать или принимать линейно поляризованные волны.

Для получения односторонней диаграммы направленности и увеличения коэффициента усиления такая антенна снабжается рефлектором. Устанавливается он, как правило, за 0,13 ? до места припайки (начала) спиралей.

К немаловажным конструктивным параметрам относится и угол навивки спиралей, который рекомендуется выбирать в пределах от 6 до 24°. Но чаще всего ограничиваются одинаковым подъемом в 14°, которому при диаметре витка 0,31 ? соответствует шаг спирали, равный 0,24 ?.

Устройство с такими геометрическими размерами обладает широкой полосой пропускания. При допущении максимального коэффициента стоячей волны соотношение частот, в пределах которых антенна работает удовлетворительно, определяется как 1:1,6. Ну а входное сопротивление почти не имеет реактивных составляющих и обычно составляет 120-150 Ом.

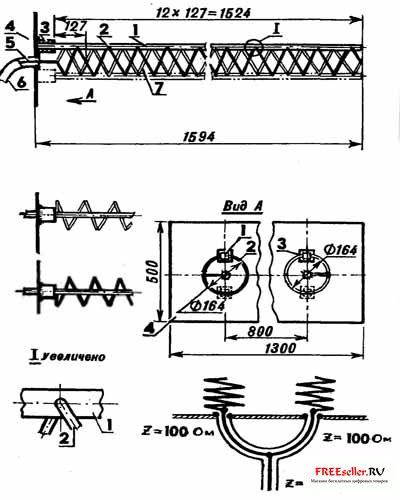

Рис.1. ДМВ антенна своими руками: мачта антенны условно не показана. Внизу - схема согласующего устройства

1 - стержень-фиксатор (гетинакс или текстолит, 2 или 4 шт.); 2 - спираль правая (медный провод диаметром 2...4, L6180); 3 - втулка приварная (2 или 4 шт.); 4 - рефлектор (стальной оцинкованный лист, s1); 5 - устройство согласующее (паяная конструкция из двух одинаковых отрезков коаксиального кабеля РК100); 6 - фидер (коаксиальный кабель РК75); 7 - спираль левая (медный провод диаметром 2...4, L6180);

Разумеется, практика вносит в эти обобщенные рекомендации свои коррективы, и предлагаемая разработка - не исключение. Примером уточнения могут служить, в частности, активные элементы. Ими в конструкции приемной антенны ДМВ являются две спирали из 6180-мм отрезков медного провода диаметром 2-4 мм. Каждая содержит по 12 витков. Навивка - противоположная, выполняется на трубе или цилиндрической болванке (например, банке из-под краски) с тем расчетом, чтобы впоследствии при шаге 127 мм внешний диаметр витков равнялся 164 мм.

В качестве опор для спиралей используются гетинаксовые или текстолитовые стержни (по одному или по два на спираль) с заранее просверленными под витки отверстиями. Стержни вставляются с натягом в металлические втулки, приваренные торцом к рефлектору - стальному оцинкованному листу размерами 1300x500x1 мм.

Согласование входа такой антенны с волновым сопротивлением 75-омного фидера осуществляется с помощью одинаковых отрезков коаксиального кабеля РК100. Оплетки соединяются симметрично с рефлектором, а спирали - со своей центральной жилой. Если оси обеих спиралей размещаются в горизонтальной плоскости, то антенна имеет горизонтальную поляризацию, а при расположении одна строго над другой - вертикальную.

Как утверждают специалисты, работающие в области теории антенно-фидерных устройств и распространения радиоволн, можно обойтись и без согласующих элементов, если вместо противоположной использовать одинаковую навивку обеих спиралей. Однако это будет уже другая антенна с круговой поляризацией.

В.Башкатов г. Горловка, Донецкая обл., Украина
