Простейший водонагреватель без использования электричества можно соорудить в домах с газовой плитой, причем плита останется работать по своему назначению. Этот водонагреватель значительно повысит степень автономности вашего дома или дачи.
Простейший водонагреватель без использования электричества можно соорудить в домах с газовой плитой, причем плита останется работать по своему назначению. Этот водонагреватель значительно повысит степень автономности вашего дома или дачи.
Конструкция водонагревателя может использоваться на плитах как на природном газе, так и на плитах с баллонами.
Суть предлагаемой конструкции водонагревателя - в использовании тепла горящей газовой конфорки, которое как правило лишь бесполезно прогревает нижний поддон.

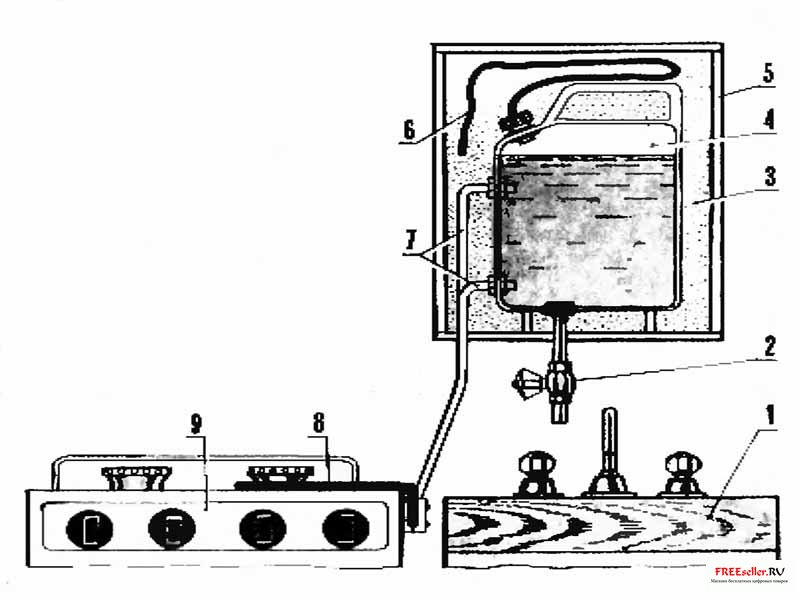

Рис.1. Устройство газового водонагревателя:
1 - Кухонная мойка, 2 - кран для теплой воды, 3 - теплоизолятор, 4 - 10 литровая канистра или бидон, 5 - навесной шкаф, 6 - резиновый шланг для заполнения емкости, 7 - резиновый шланг для подключения теплообменника, 8 - теплообменник, 9 - газовая плита.
Для изготовления водонагревателя из медной тонкостенной трубки выгибается теплообменник в виде петли, окружающей конфорку.
Располагать петлю теплообменника непосредственно в пламени горелки не рекомендуется.
Свободные концы петли с помощью резиновых шлангов соединяются с емкостью (например 10- литровая канистра)над раковиной или мойкой.

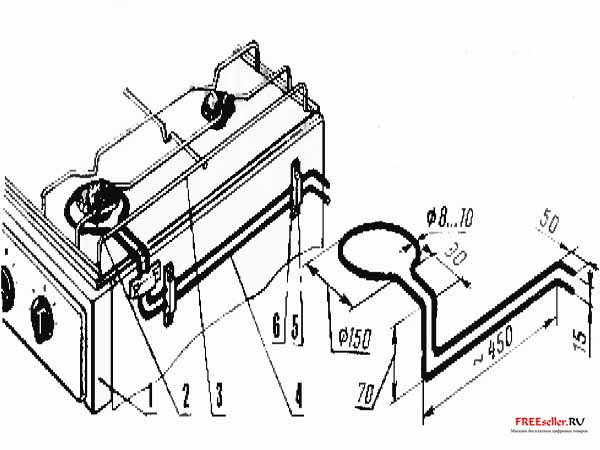

Рис.2. Монтаж теплообменника на газовую плиту:
1 - газовая плитка, 2 - конфорка, 3 - решетка, 4 - теплообменник, 5 - хомут, 6 - соединение хомута.
Чтобы вода в емкости не остывала теплоизолируем ее, для этого емкость помещаем в подвесной шкаф, а свободное пространство между шкафом и емкостью заполняем пенопластом.
Врезаем в емкость трубу с краном, и подсоединяем к шлангам теплообменника.
Наш газовый водонагреватель готов.
< p>Остается только заполнить его водой, и начать готовить обед. После приготовления обеда в вашем распоряжении будет 10 литров горячей воды для мытья посуды и других нужд.
Моделист Конструктор 07 1992
