Электрическая машинка для закатывания банок


Всего несколько секунд потребуется на закупорку консервной банки любой емкости благодаря самодельной электрической машинкой для закатывания банок.


Внешне машинка для закатывания банок напоминает сверлильный станок. Такая же станина (см. рисунок, поз. 2), стойка 4, корпус 12. Только вместо патрона - закаточное устройство 13-17. Станиной-основанием служит дюралюминиевая плита с пластмассовой подставкой 2.

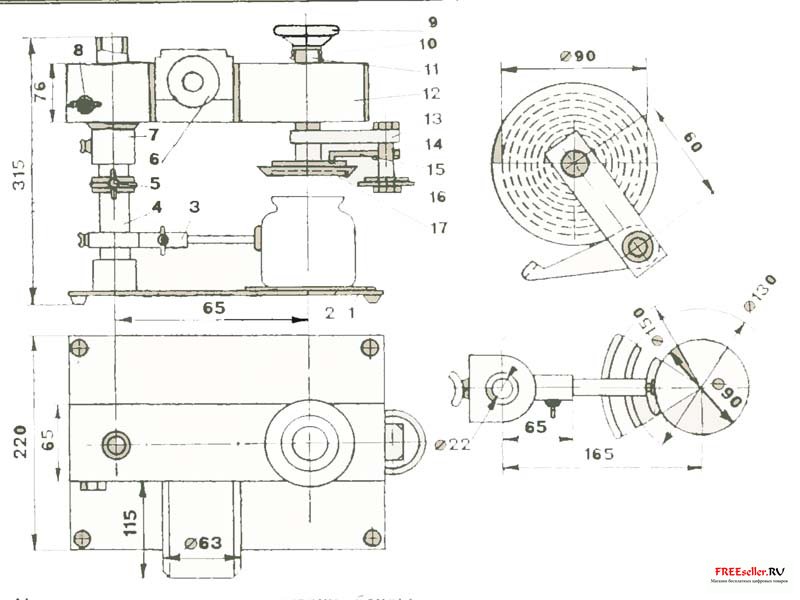

  Электрическая машинка для закатывания банок: 1 - основание, 2 - станина, 3 - фиксатор банок, 4 - стойка, 5 - фиксатор поворота корпуса, 6 - электродвигатель, 7 - направляющий втулка, 8 -двухполюсный включатель, 9 - нажимная ручка, 10 - ось, 11 - пружины, 12 - корпус, 13 - кронштейн эксцентрики (Ст. 35), 14 - эксцентрик (Ст. 45), 15 - рычаг (Ст. 35), 16 - закаточное колесо (Ст. 45), 17 - патрон (Ст. 45).

Электрическая машинка для закатывания банок:
1 - основание, 2 - станина, 3 - фиксатор банок, 4 - стойка, 5 - фиксатор поворота корпуса, 6 - электродвигатель, 7 - направляющий втулка, 8 -двухполюсный включатель, 9 - нажимная ручка, 10 - ось, 11 - пружины, 12 - корпус, 13 - кронштейн эксцентрики (Ст. 35), 14 - эксцентрик (Ст. 45), 15 - рычаг (Ст. 35), 16 - закаточное колесо (Ст. 45), 17 - патрон (Ст. 45).


Корпус может подниматься по стойке в зависимости от высоты банки и закрепляться фиксатором 5.


Электродвигатель 6 типа Му-100 и редуктор закреплены на направляющей втулке 7.


Процесс закатки очень прост. После установки банки на подставку ее закрепляют фиксатором 3 и сверху прижимают патроном. Рычаг 15 прижимается к дисковой резьбе и включается ток: рычаг начинает вращаться по каналам нарезки. Точность накатки обеспечивается несколькими фиксаторами, соответствующими диаметрам банок.

Р. Кочарян, г. Ханкенди.
