Микрофон стетоскоп - схема

  • Опубликовано: 15 декабря 2009


Микрофон стетоскоп - схема. Стетоскоп - уникальное прослушивающее устройство. Действительно, информация, передаваемая по телефонным и электрическим каналам может кодироваться и скремблироваться, что делает ее практически не досягаемой для расшифровки. Стетоскоп же легко распознает простую человеческую речь, отраженную от оконных стекол, стен, дверей и даже водопроводных труб. Кроме того, его можно использовать для поиска неисправностей в двигателе автомобиля.


Наряду с узконаправленными и проводными выносными микрофонами, существуют устройства, которые регистрируют вибрационные колебания стен, потолков, стекол, вентиляционных шахт и т. д. Эти устройства называются микрофоны-стетоскопы. Они представляют собой довольно сложные устройства. Поэтому ниже описано устройство, которое может служить прообразом микрофона-стетоскопа, и принцип его работы. Принципиальная схема устройства приводится на рис. 1.

Усилитель звуковой частоты собран на микросхеме DA1 типа К140УД6. Резисторы R1 и R2 задают режим работы микросхемы. Коэффициент усиления определяется значением сопротивления резистора R3. Транзисторы VT1 типа КТ315 и VT2 типа КТ361 включены по схеме эмиттерных повторителей и усиливают выходной сигнал по току. Нагрузкой усилителя служат головные телефоны ТЭМ-2.

Датчик вибрации делается из пьезокерамической головки В1, снятой со старого проигрывателя. Виброколебания преобразуются пьезодатчиком в электрические и усиливаются усилителем DA1. В качестве пьезодатчика В2 можно применить пьезоизлучатель типа ЗП-1, ЗП-22 и им подобные от электронных часов и игрушек. Они хорошо воспроизводят частоты в диапазоне 800-3000 Гц, что, в основном, перекрывает речевой диапазон частот.

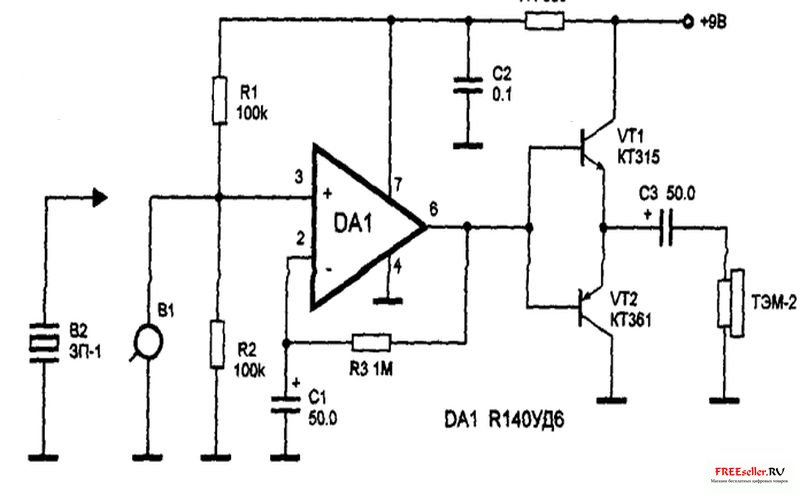

Рис. 1. Принципиальная схема микрофона стетоскопа

При необходимости можно усилить сигнал до нужной величины, используя дополнительный усилитель звуковой частоты. Сигнал на него поступает с выхода операционного усилителя DA1. Подобный датчик может быть с успехом использован и в качестве датчика охранной сигнализации. В качестве пьезодатчика В1 можно использовать, например, ПЭ-1, ГЗП-308 и другие.
