Антенна для цифрового ТВ из телевизионного кабеля

  • Опубликовано: 7 февраля 2020

Антенна для цифрового ТВ с телевизионного кабеля


Модернизация антенны для цифрового ТВ из телевизионного кабеля. Простейшая антенна для цифрового ТВ с возможностью более точной настройки. Делаем за 10 минут.


Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе.
Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рфhttps://www.dvbtmap.eu/ и найдите район вашего проживания. В левом меню включаем «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов. Например, для примера возьмем Омскую область - в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 40) и поймать его можно на частоте 626 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и транслируются  они на канале 44 на частоте 658 МГц.

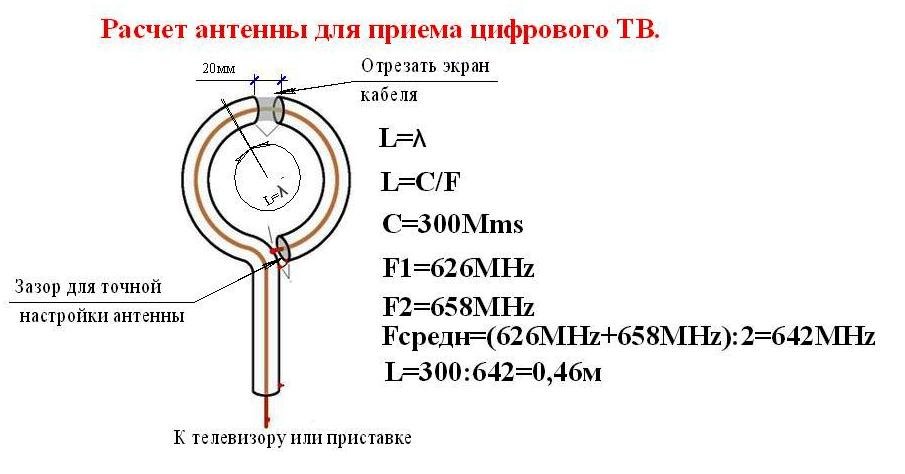

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

?=300/F, где F — частота передаваемого сигнала в МГц.


Находим среднюю частоту приема Fcp=(F1+F2):2= (626+658):2=642 МГц.

L=300:642=0,46м—длина отрезка кабеля для антенны.


Простейшая антенна для цифрового ТВ с возможностью более точной настройки

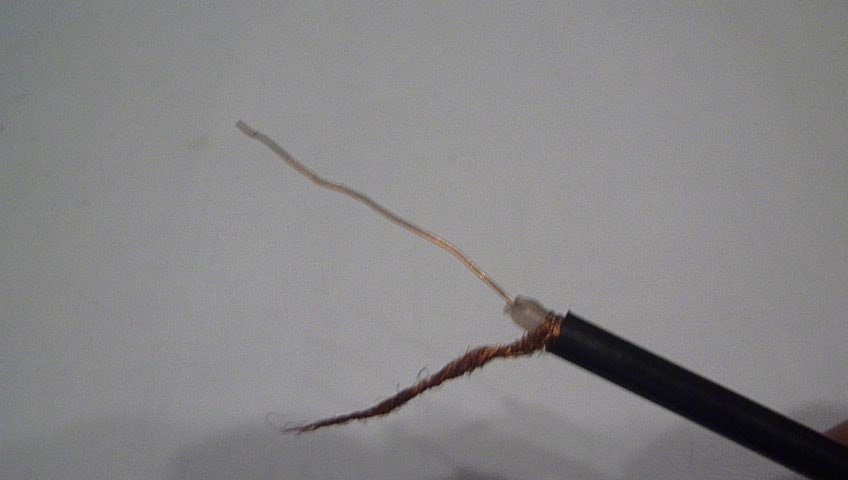

При разделке конца кабеля лучше оставить запас 10см.


Простейшая антенна для цифрового ТВ с возможностью более точной настройки.

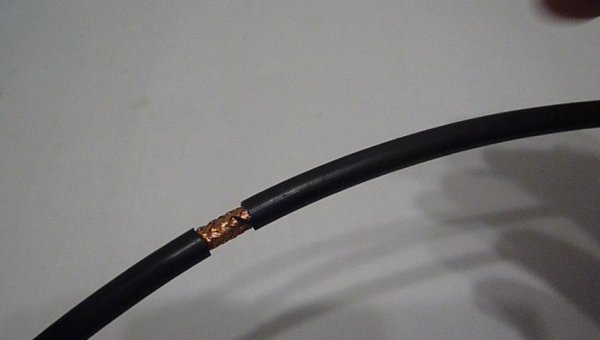

Отмеряем 46см и вырезаем изоляцию кабеля на ширину 1см.


Простейшая антенна для цифрового ТВ с возможностью более точной настройки.

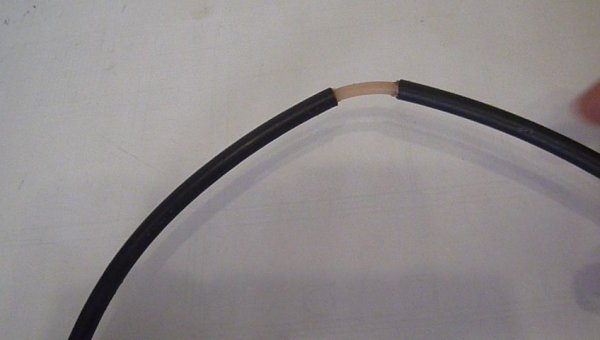

Посередине кольца вырезаем изоляцию и экран на 2см.


Цифровая антена из телевизионного кабеля

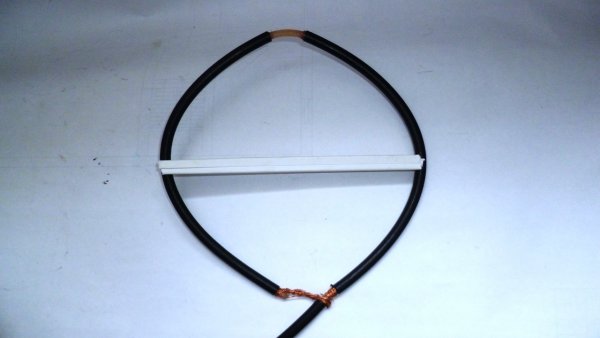

Соединяем кабель в кольцо.


Цифровая антена из телевизионного кабеля


На длинную сторону кабеля устанавливаем антенный штекер для подключения к цифровой приставке или к телевизору (на моделях последних выпусков есть тюнер ЦТВ).

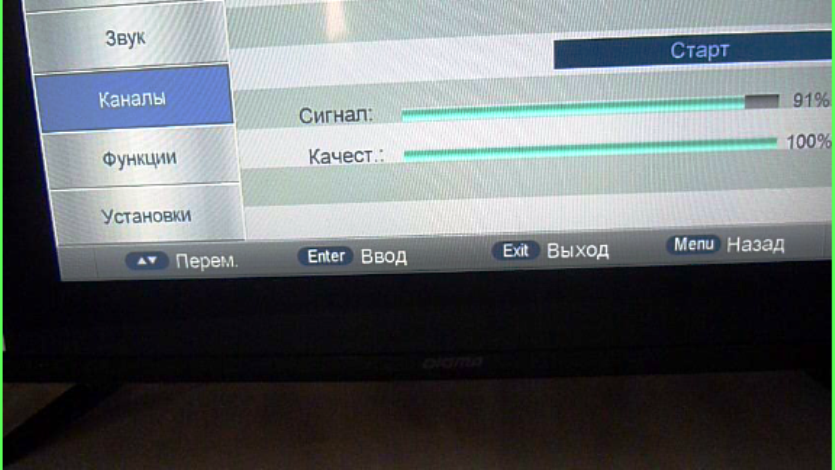

При настройке антенны изменением расстояния в нижней части можно добиться большей силы сигнала. У меня в одном случае сила сигнала с 70% поднялась до 93%. У меня эта антенна в комнате принимает оба мультиплекса (20 каналов) в хорошем качестве.


Цифровая антена из телевизионного кабеля


Подробнее в видео
