Маленькая ручная ножовка с пилками от электролобзика

  • Опубликовано: 15 мая 2019

Маленькая ручная ножовка с пилками от электролобзика


Очень простая в изготовлении, маленькая ручная ножовка, состоящая из деревянной рукоятки в которую крепятся пилки от электролобзика.


Приветствую всех самодельщиков

о наводя порядок у себя в мастерской, я нашел кучу пилок от электролобзика. Причем большинство из этих пилок абсолютно новые и ранее никогда не использовались.

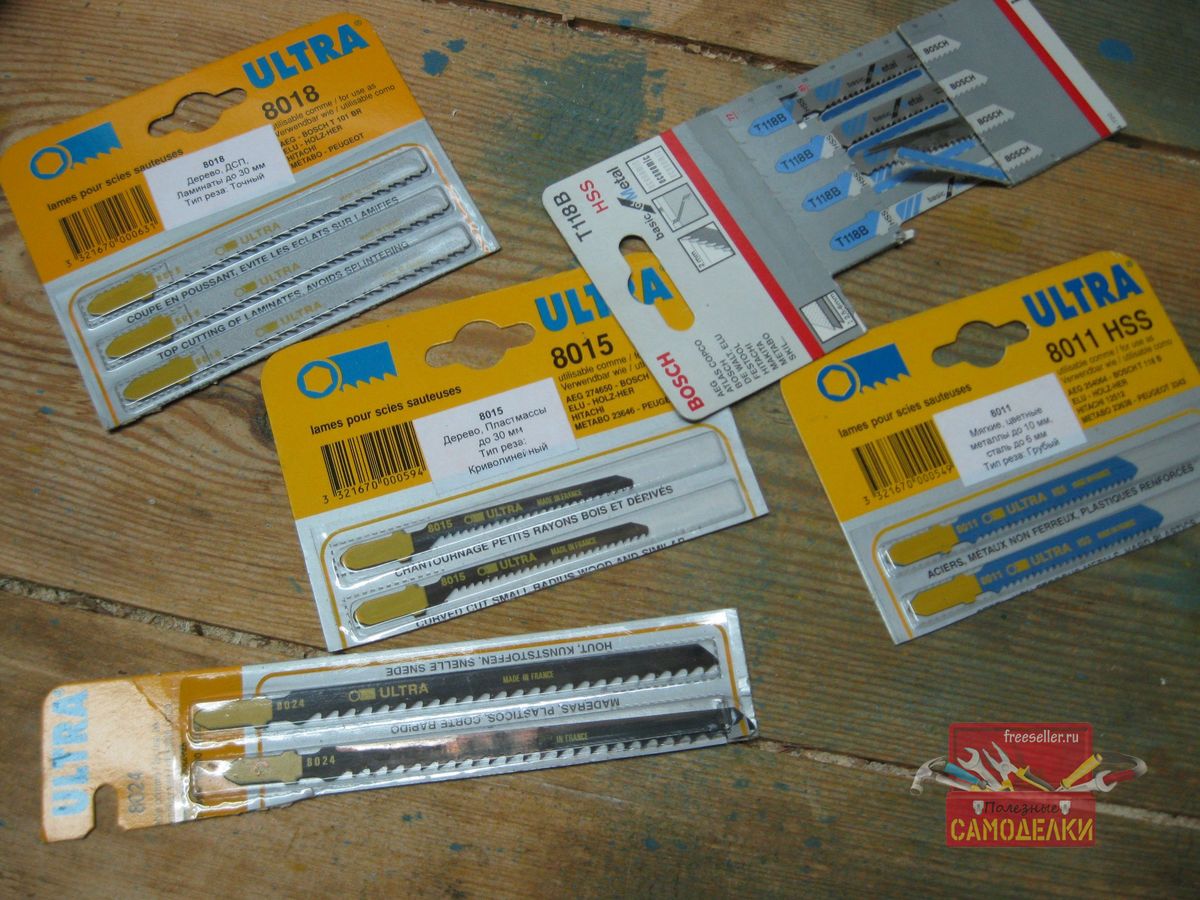

Пилки дл лобзиков


Вообще надо сказать, что куплены они были достаточно давно, еще лет 14-15 назад. Тогда у меня уже был электролобзик, а вот многих других электроинструментов, например, болгарки или дисковой пилы по дереву, еще не было. Поэтому многие виды работ, скажем, распиловку металлических заготовок или продольную распиловку досок, мне приходилось делать при помощи электролобзика, используя соответствующие пилки.


Однако со временем, упомянутые инструменты у меня появились и поэтому надобность в таком большом разнообразии пилок отпала.


Тем не менее, я решил все-таки задействовать эти пилки, сделав маленькую ручную ножовку. Дело в том, что при изготовлении мелких самоделок или просто мелких деталей, часто приходится прорезать небольшие пазы или пропилы, причем как в деревянных, так и в металлических или пластиковых заготовках. И вот тут как раз будет очень кстати маленькая ручная ножовка, в которую можно будет вставлять разные пилки от электролобзика.


Материалы и инструменты


Для изготовления такой ножовки, мне потребуются следующие принадлежности:


Материалы и крепежные элементы:

  • Отрезок ошкуренной и хорошо высушенной ветки от вяза длиной 20-25 см, и диаметром 15-16 мм;
  • Металлический хомут с зажимным винтом под отвертку.

Инструменты:

  • Электролобзик с пилкой по дереву;
  • Напильник с крупной насечкой и острым ребром;
  • Наждачная бумага.

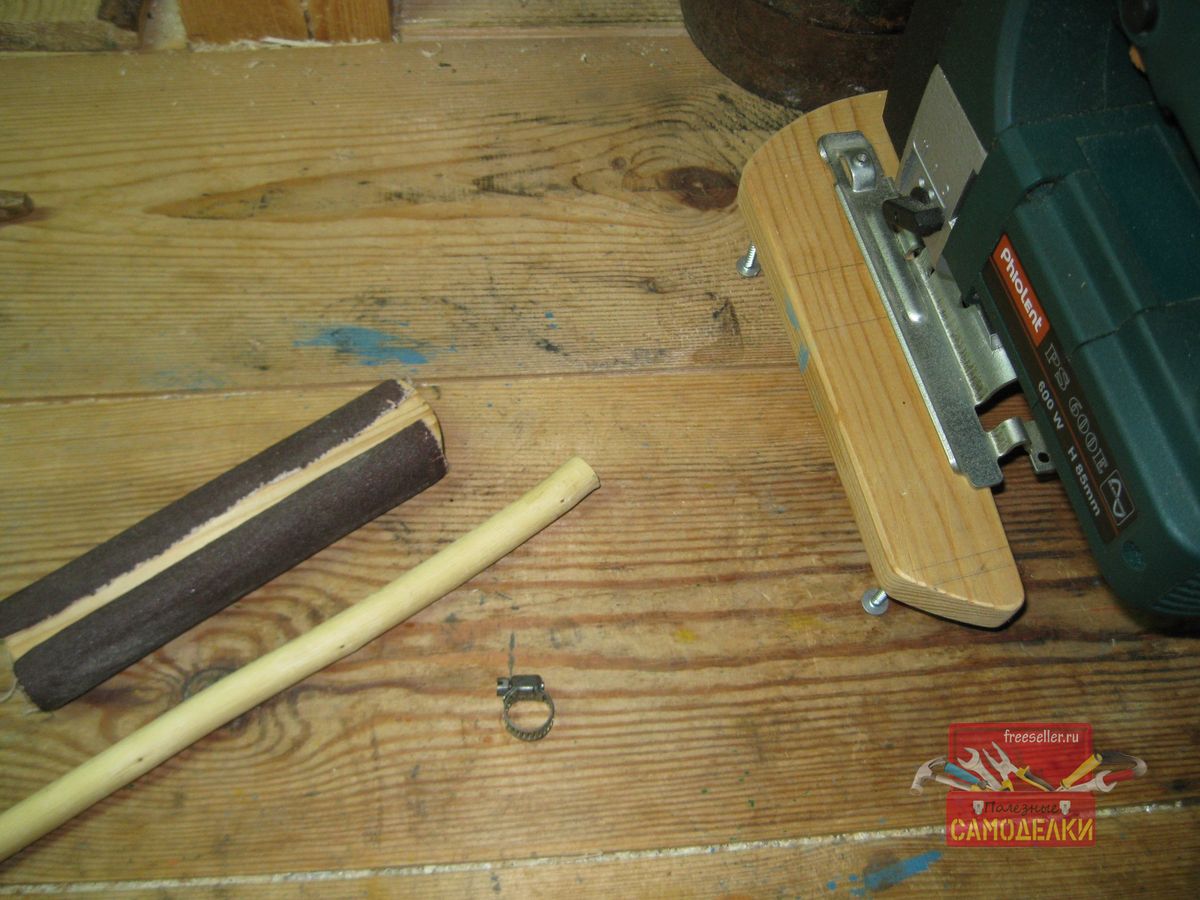

Материалы и инструменты


Порядок изготовления ножовки

Данная ножовка, по сути, будет представлять собой деревянную рукоятку с прорезью для установки пилок и металлическим хомутом на конце для их зажима.

Это предельно простая, но надежная конструкция.

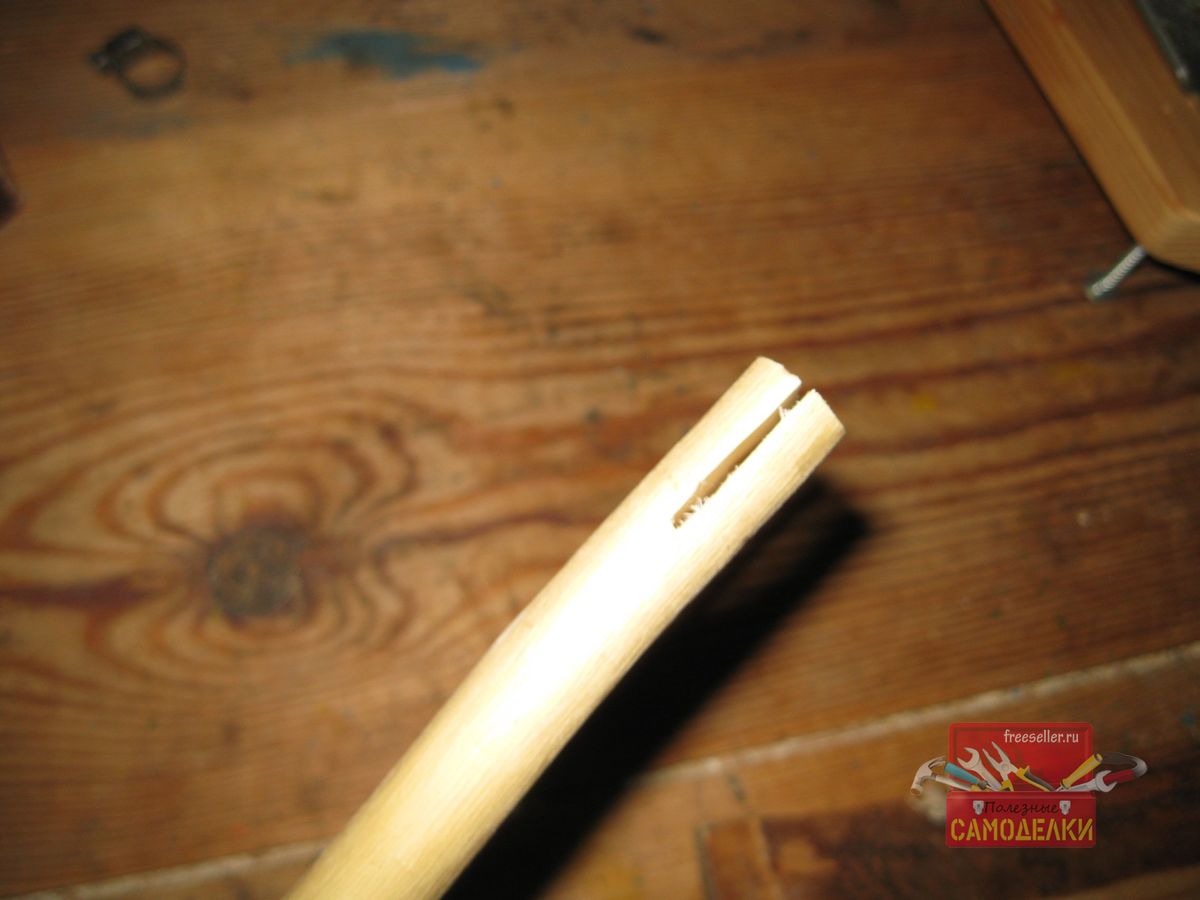

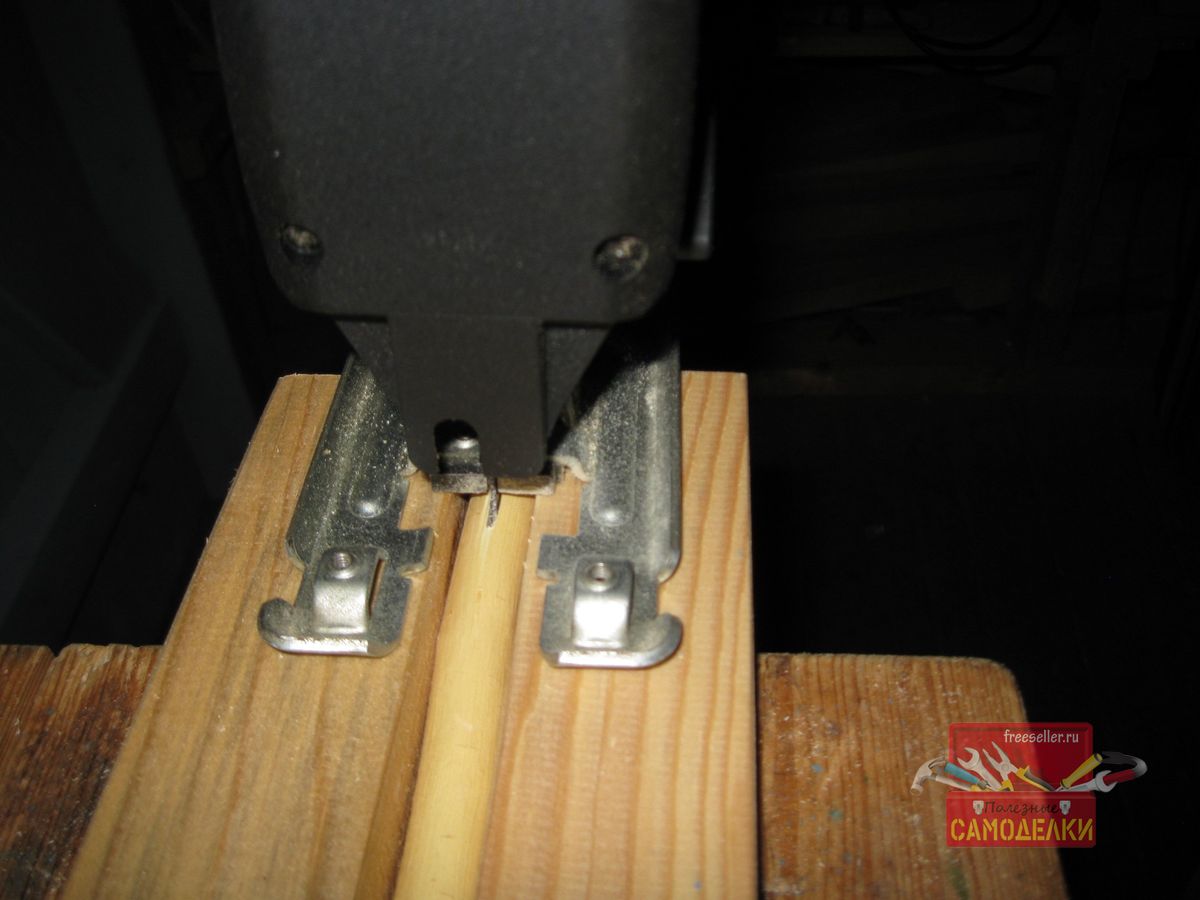

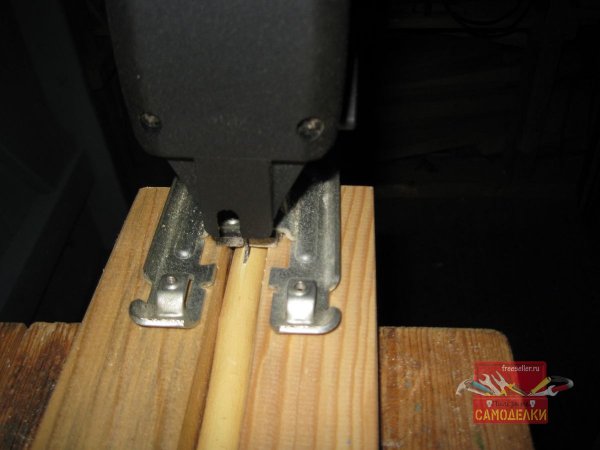

Поэтому вначале, делаем в толстом конце ветки при помощи электролобзика, пропил под хвостовики пилок. Кстати, такой пропил, очень удобно делать, если зажать ветку между двумя одинаковыми по высоте дощечками.


Изготовление мини ножовки из полотна для лобзикаИзготовление мини ножовки из полотна для лобзика

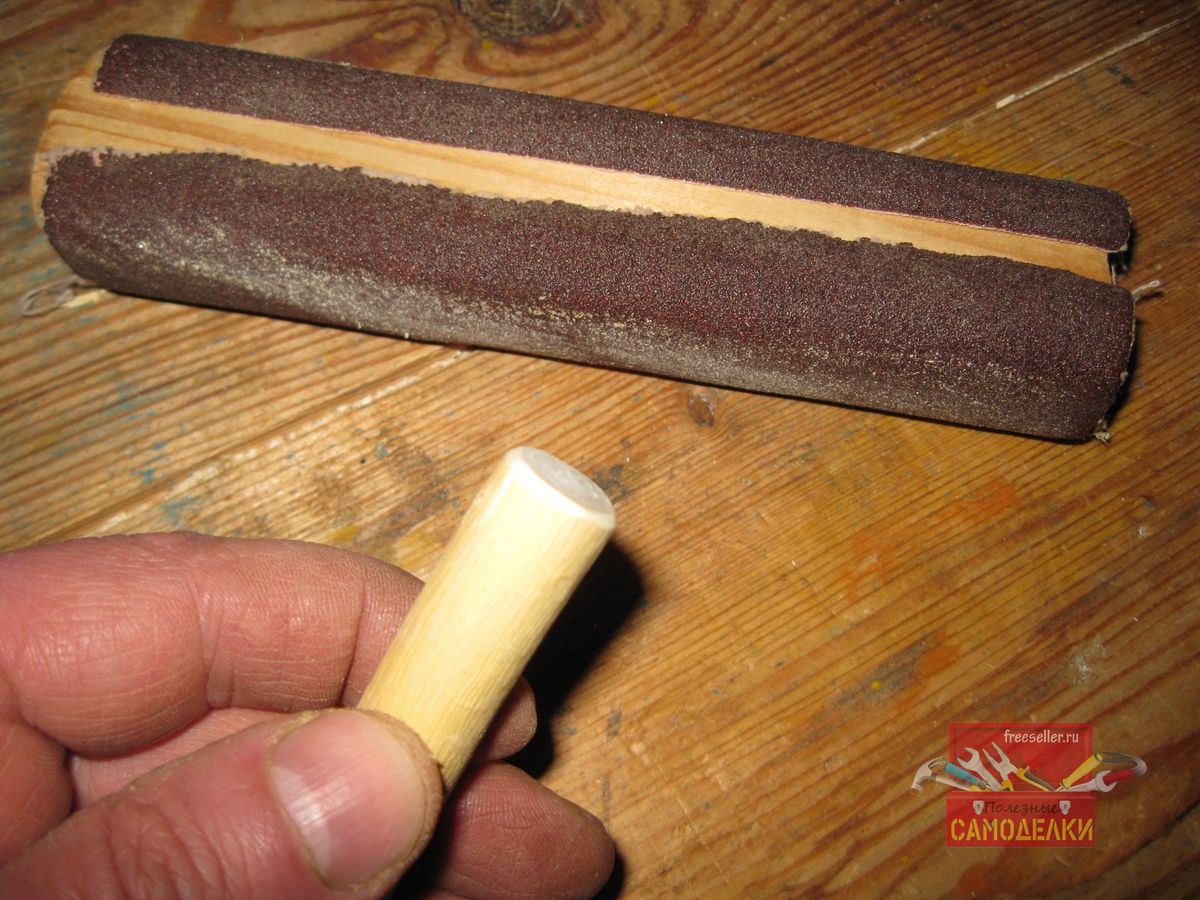

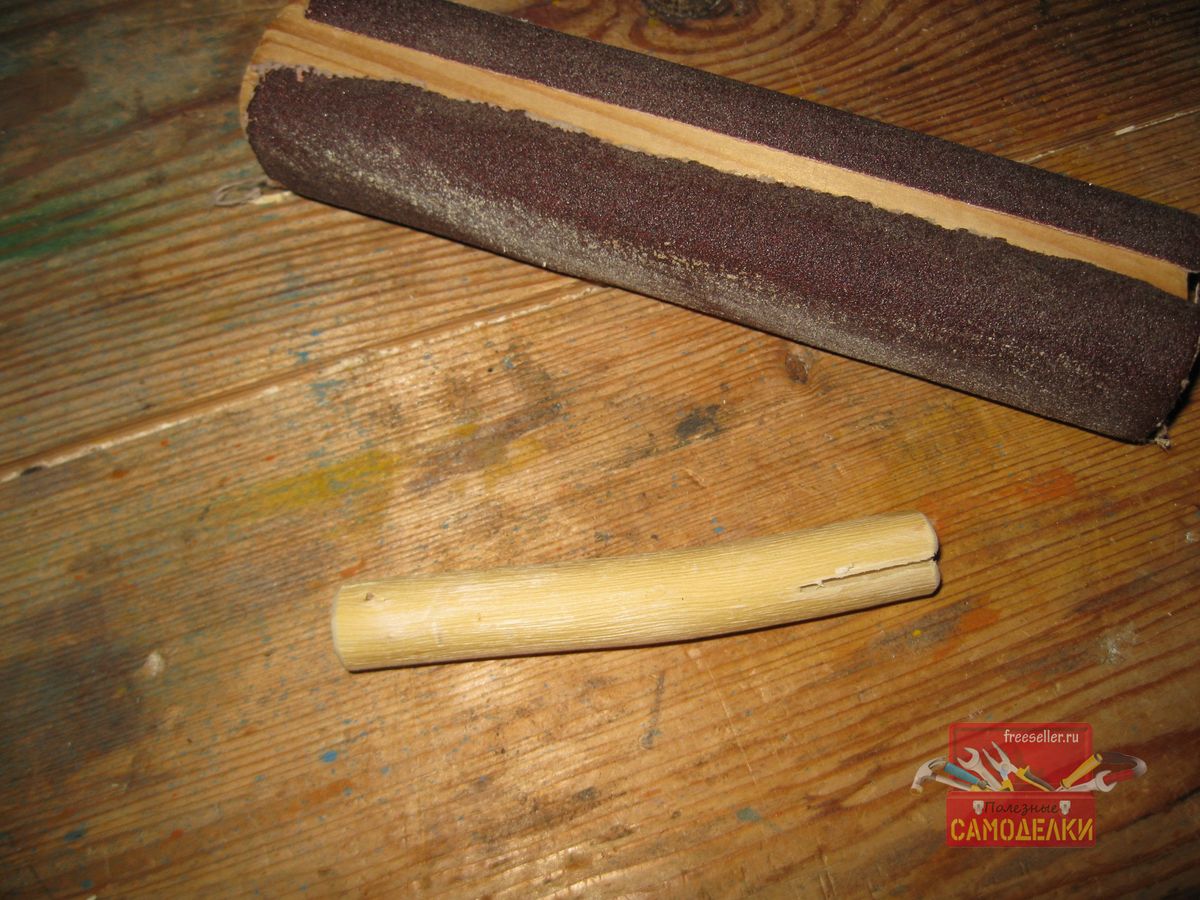

Затем отпиливаем заготовку рукоятки длиной 12-15 см, и обрабатываем ее наждачной бумагой, особенно острые кромки.


Изготовление мини ножовки из полотна для лобзикаИзготовление мини ножовки из полотна для лобзика

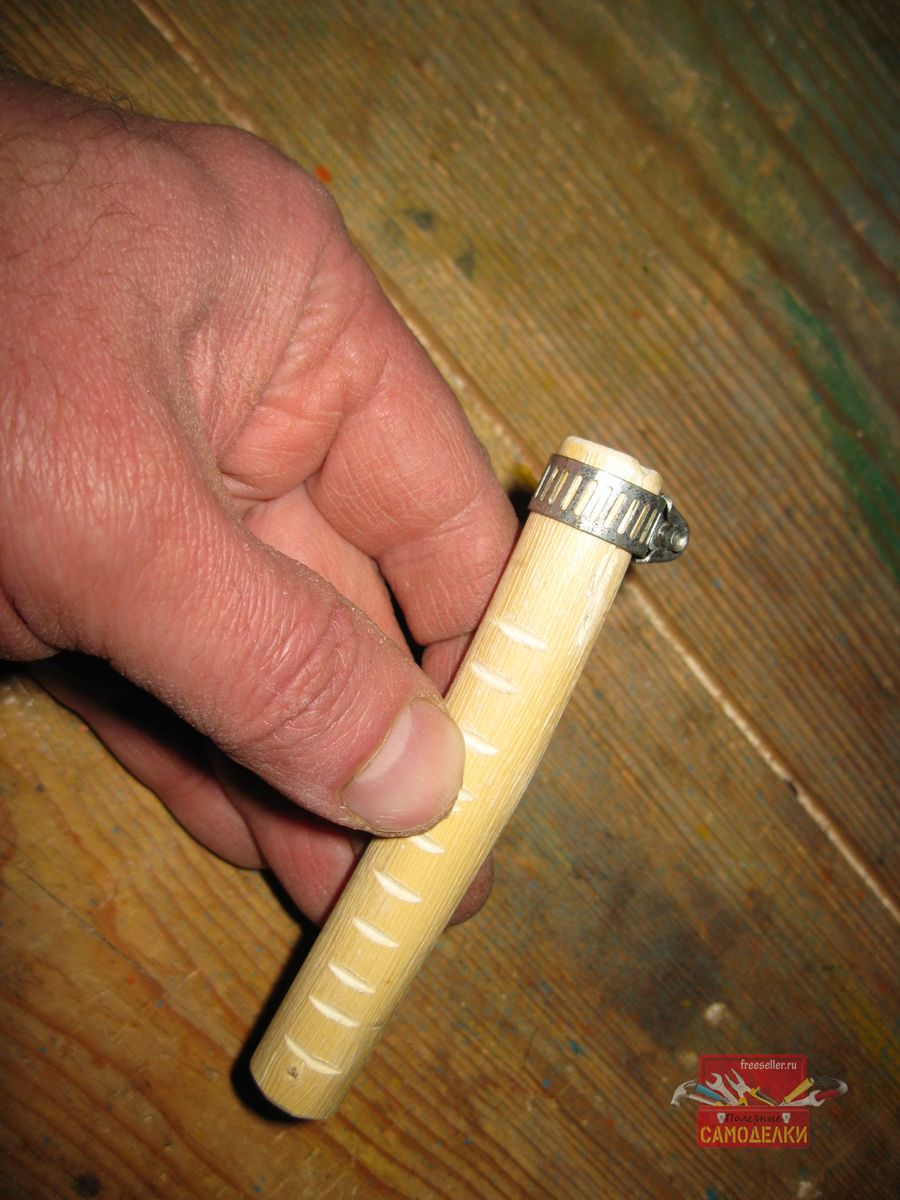

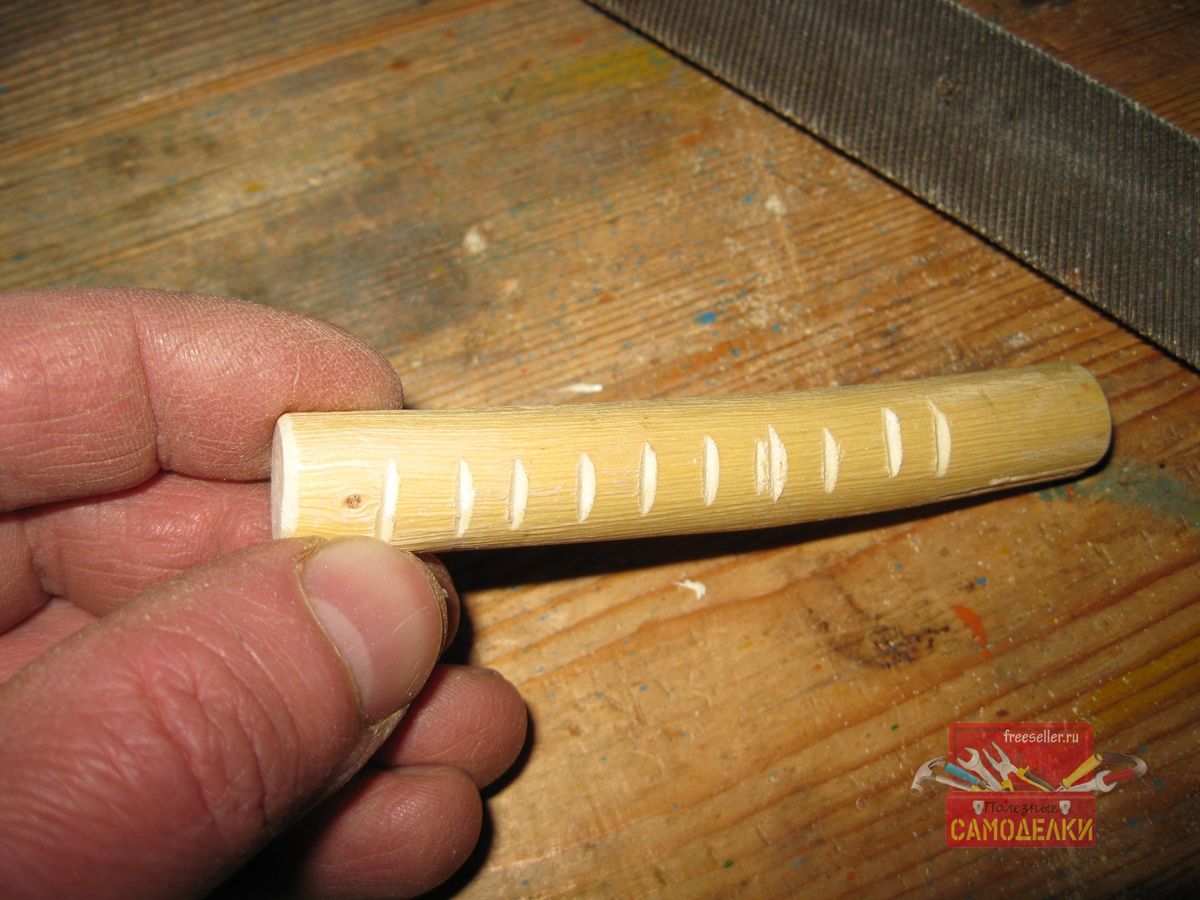

Кроме того, при помощи напильника с острым ребром, я решил сделать с двух боковых сторон рукоятки, небольшие насечки для ее лучшего удержания в руке.


Изготовление мини ножовки из полотна для лобзика

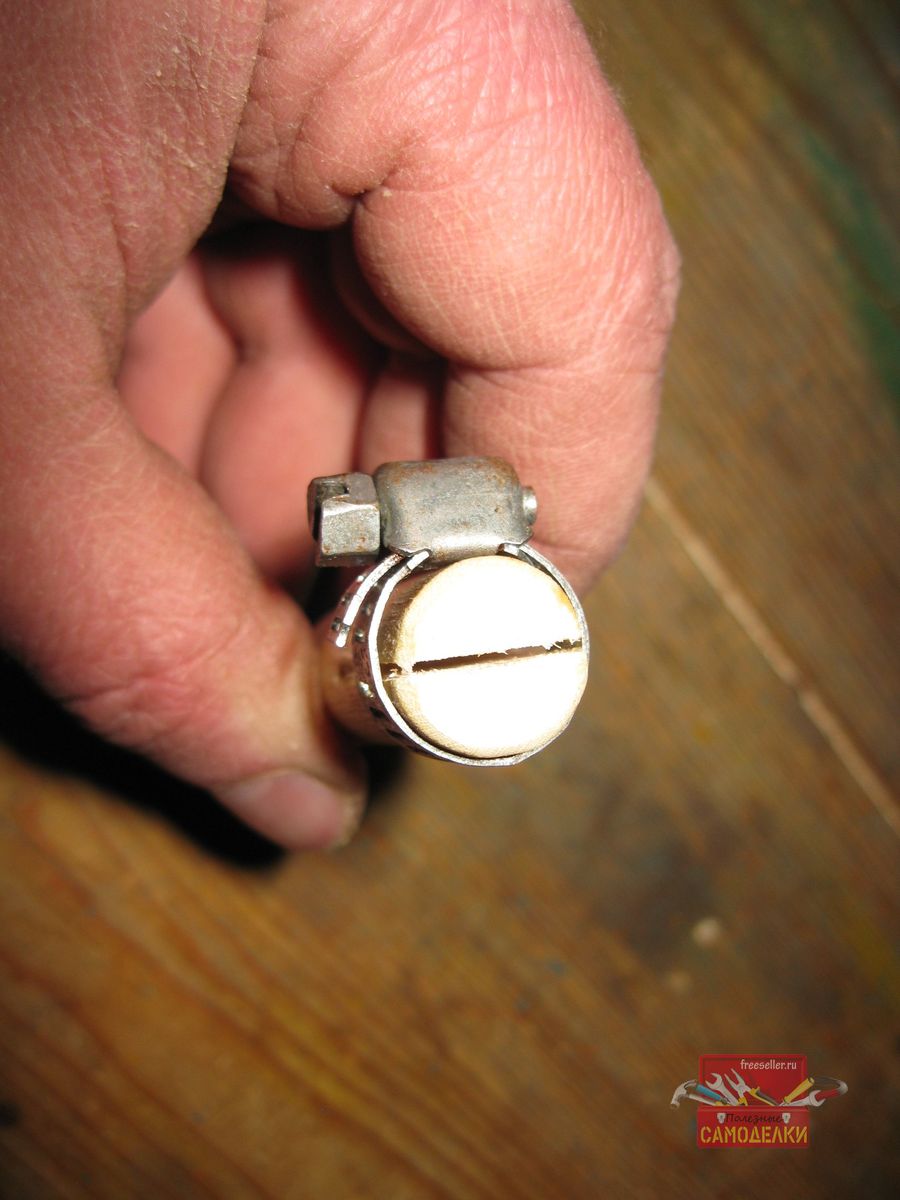

Теперь остается надеть на конец нашей рукоятки хомут.


Изготовление мини ножовки из полотна для лобзикаИзготовление мини ножовки из полотна для лобзика

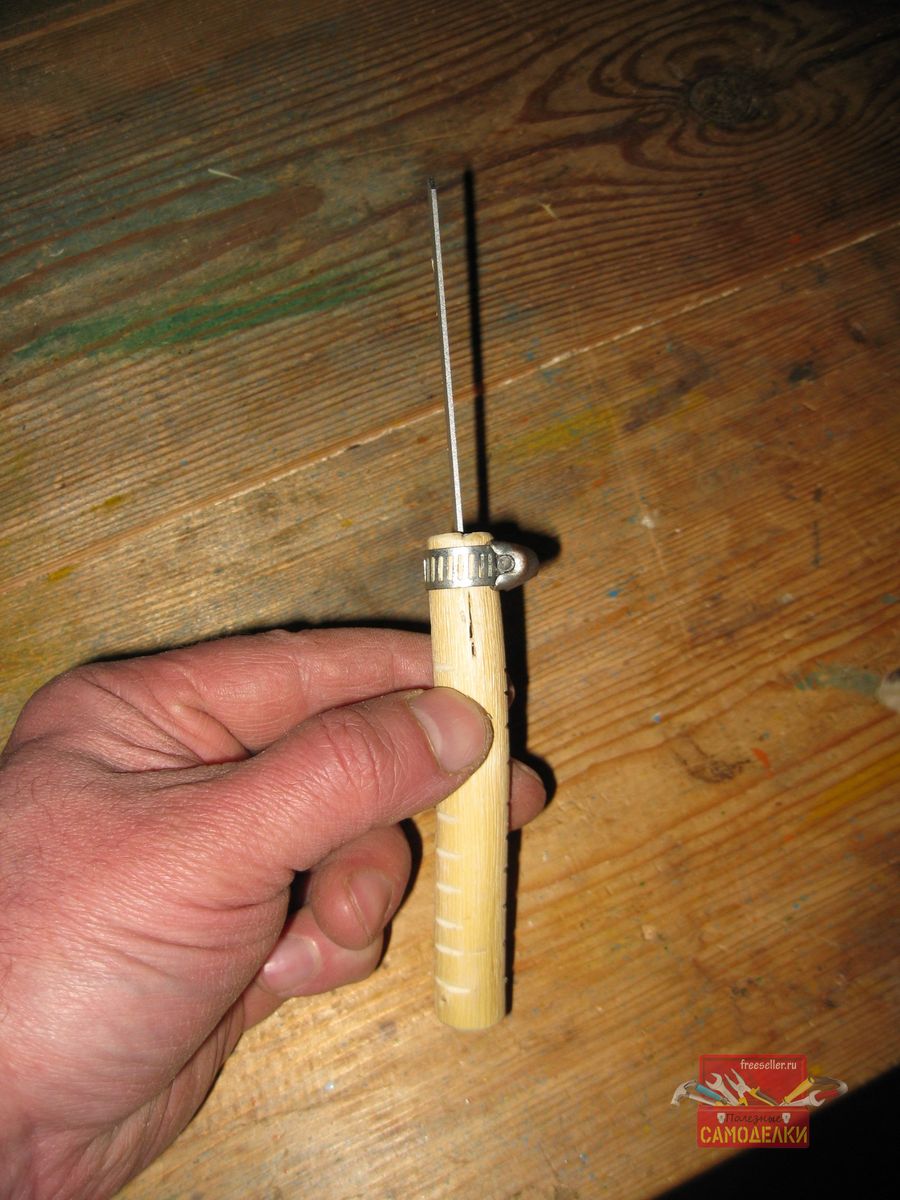

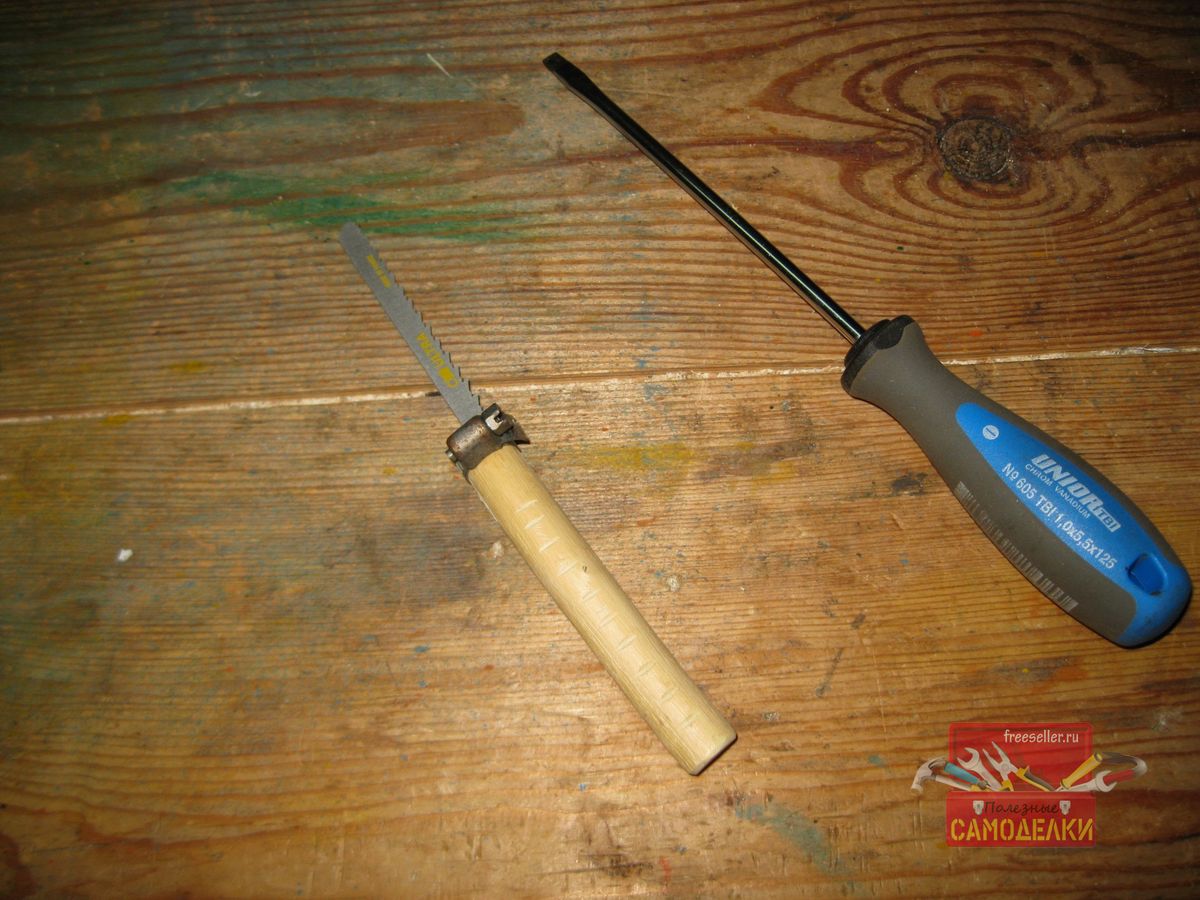

И можно пользоваться ножовкой, вставляя в рукоятку нужную пилку от электролобзика и зажимая ее хомутом при помощи отвертки.


Самодельные инструменты. мини ножовка из полотна для лобзикаСамодельные инструменты. мини ножовка из полотна для лобзикаСамодельные инструменты. мини ножовка из полотна для лобзика


Держатся пилки в такой рукоятке достаточно прочно, но при этом их легко и быстро можно заменять.


Испытания

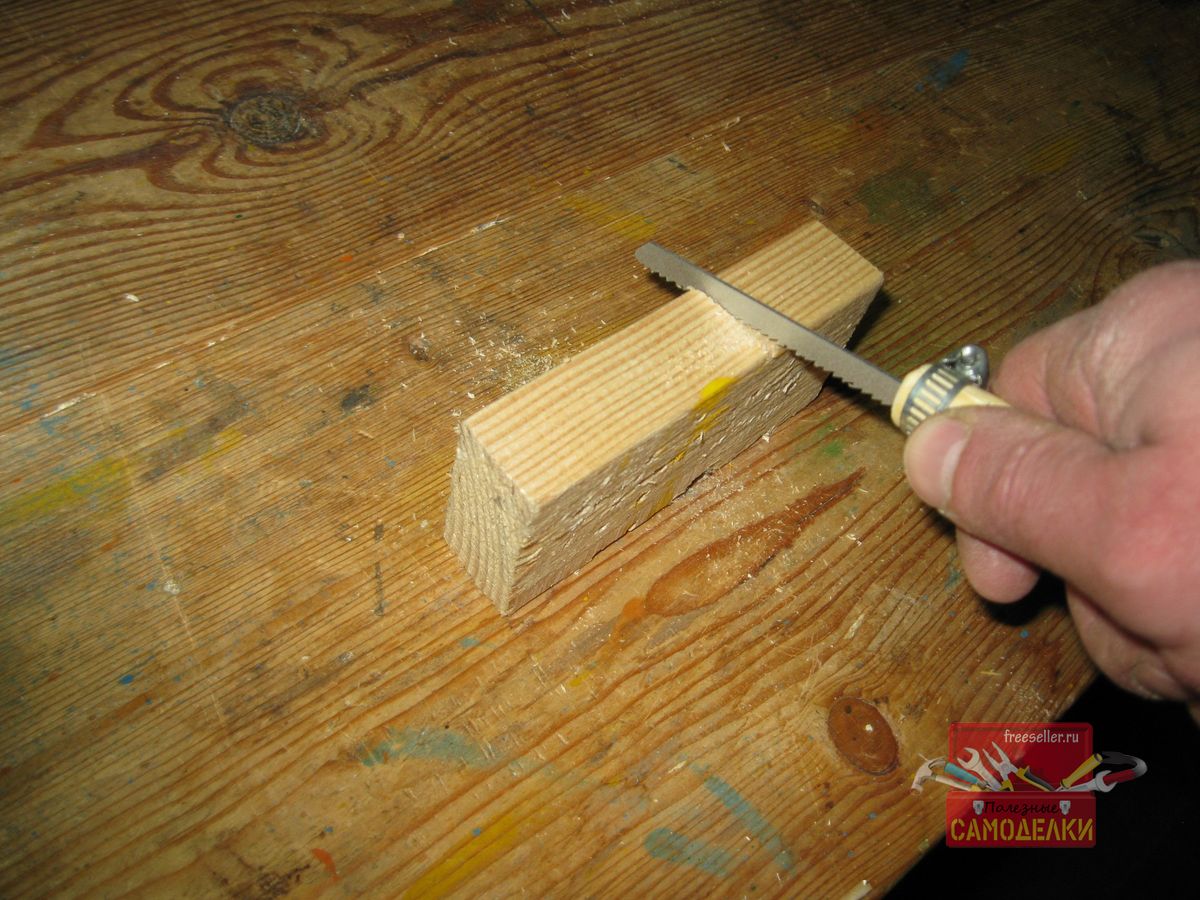

Кстати, такой рукояткой, оказалось очень удобно работать, поскольку зажимной винт хомута, расположен с правой стороны, сбоку рукоятки, что служит дополнительным упором для указательного пальца.


Самодельные инструменты. мини ножовка из полотна для лобзика

Самодельные инструменты. мини ножовка из полотна для лобзика

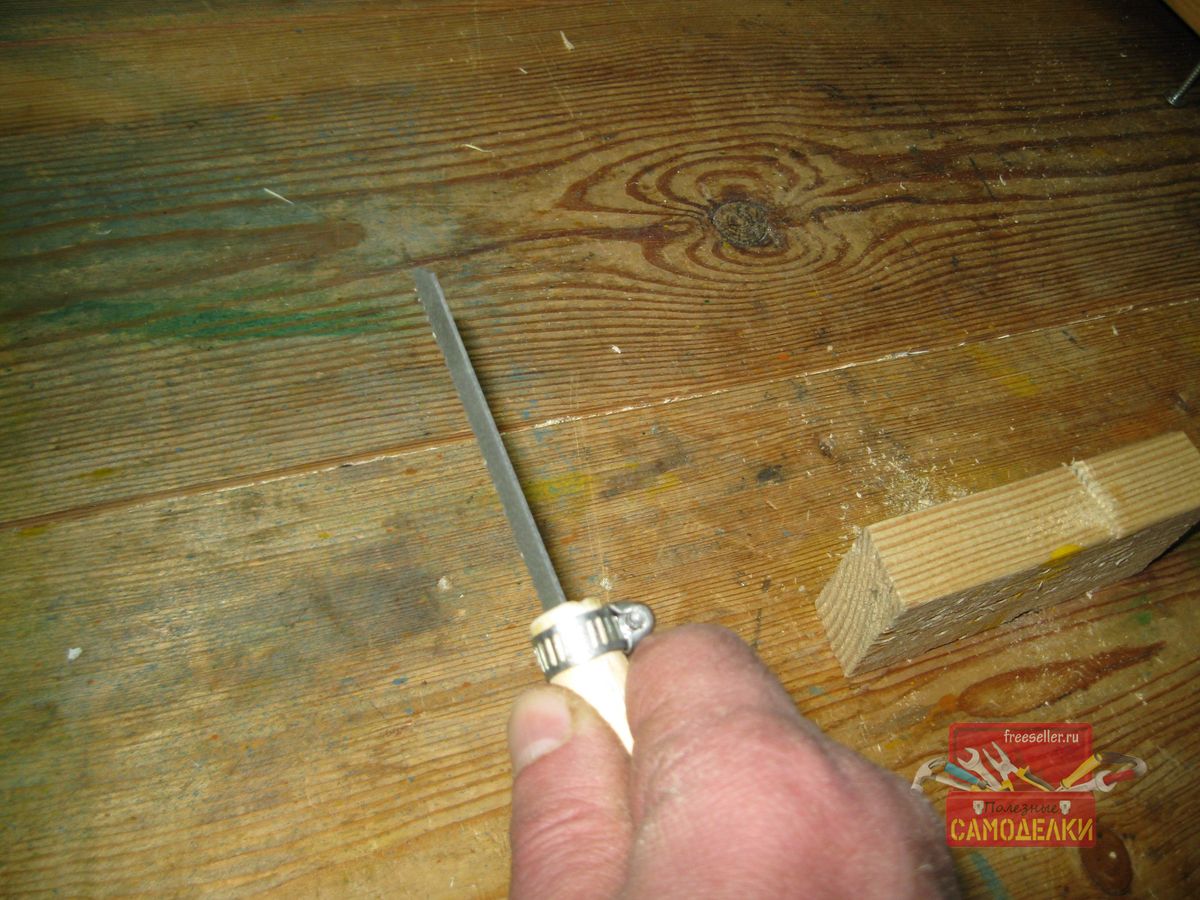

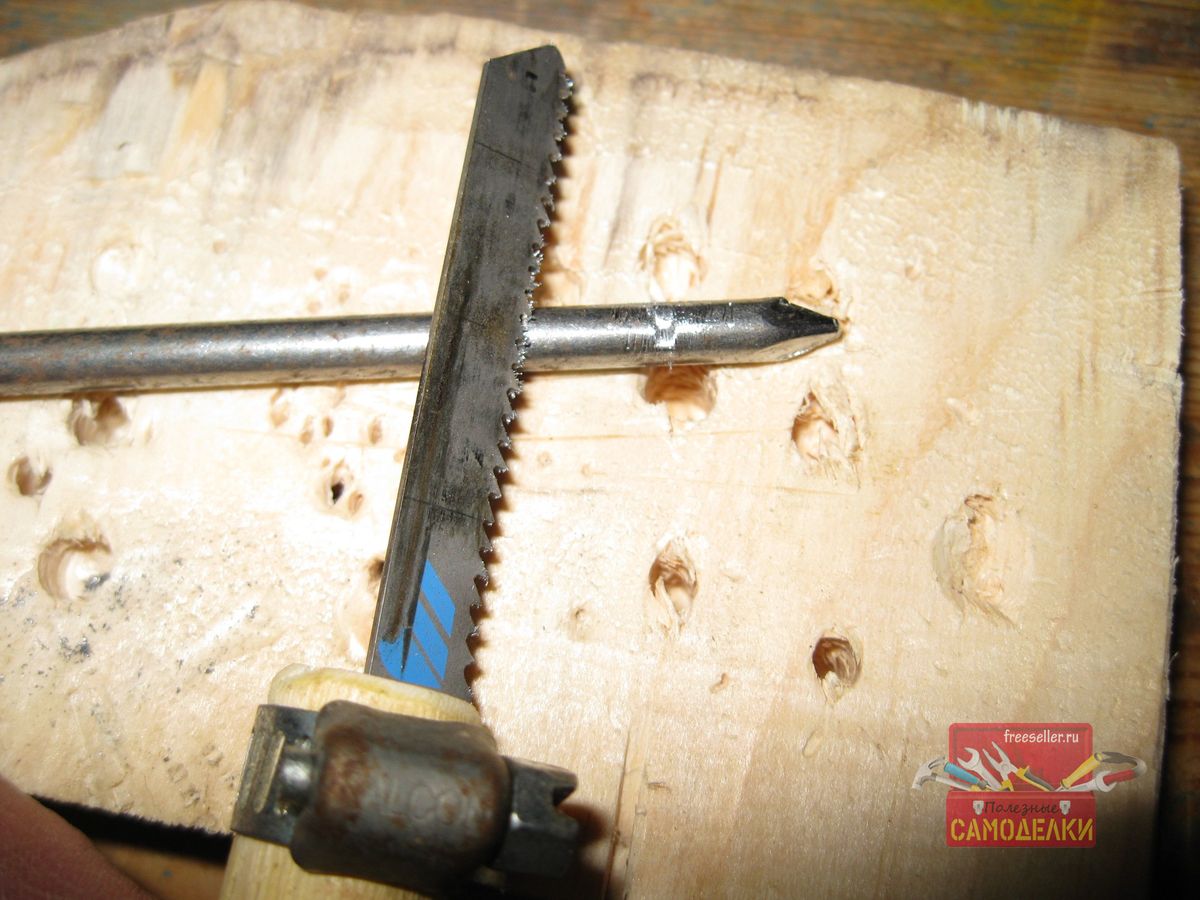

А вот я поставил другую пилку, уже для металла, и как видно ей тоже можно пропиливать небольшие пазы как в металле,


Самодельные инструменты. мини ножовка из полотна для лобзика

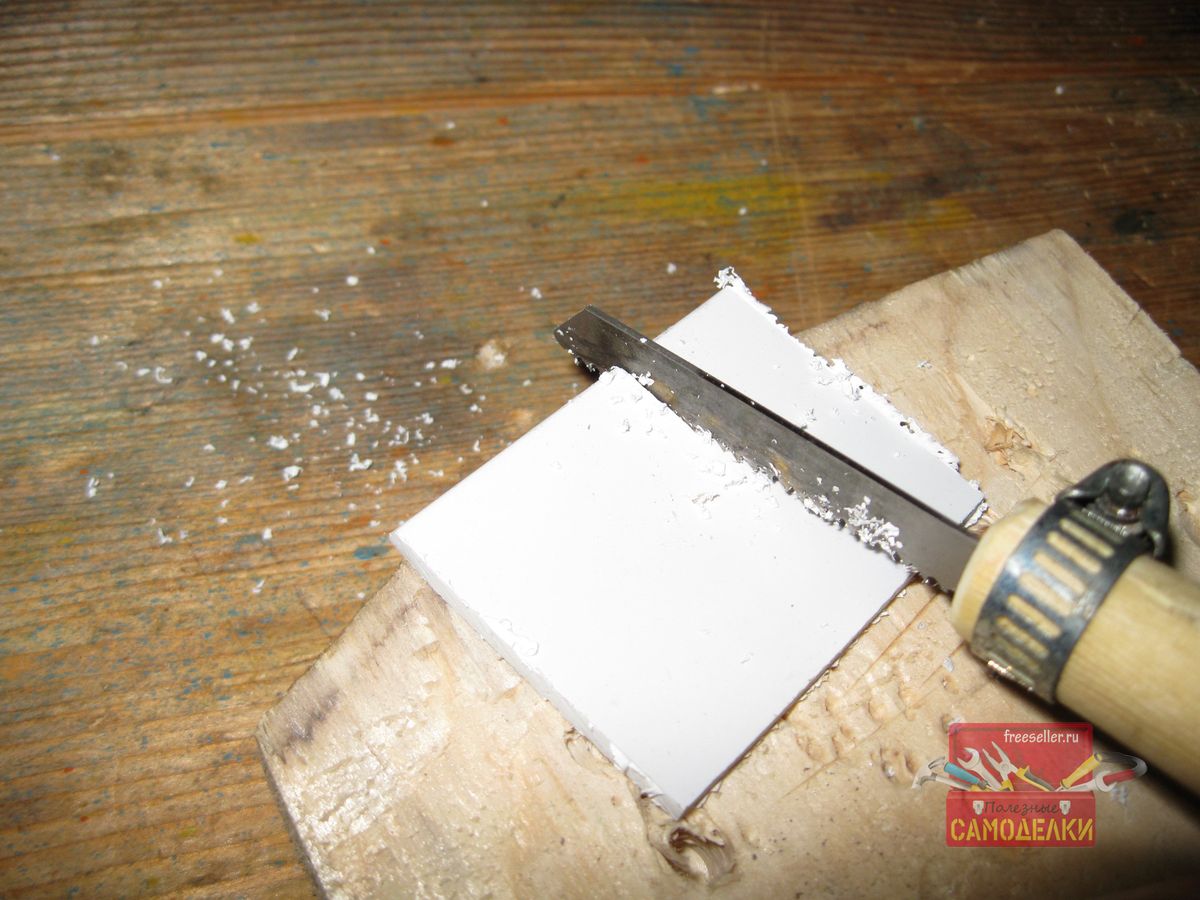

Так и в пластике.

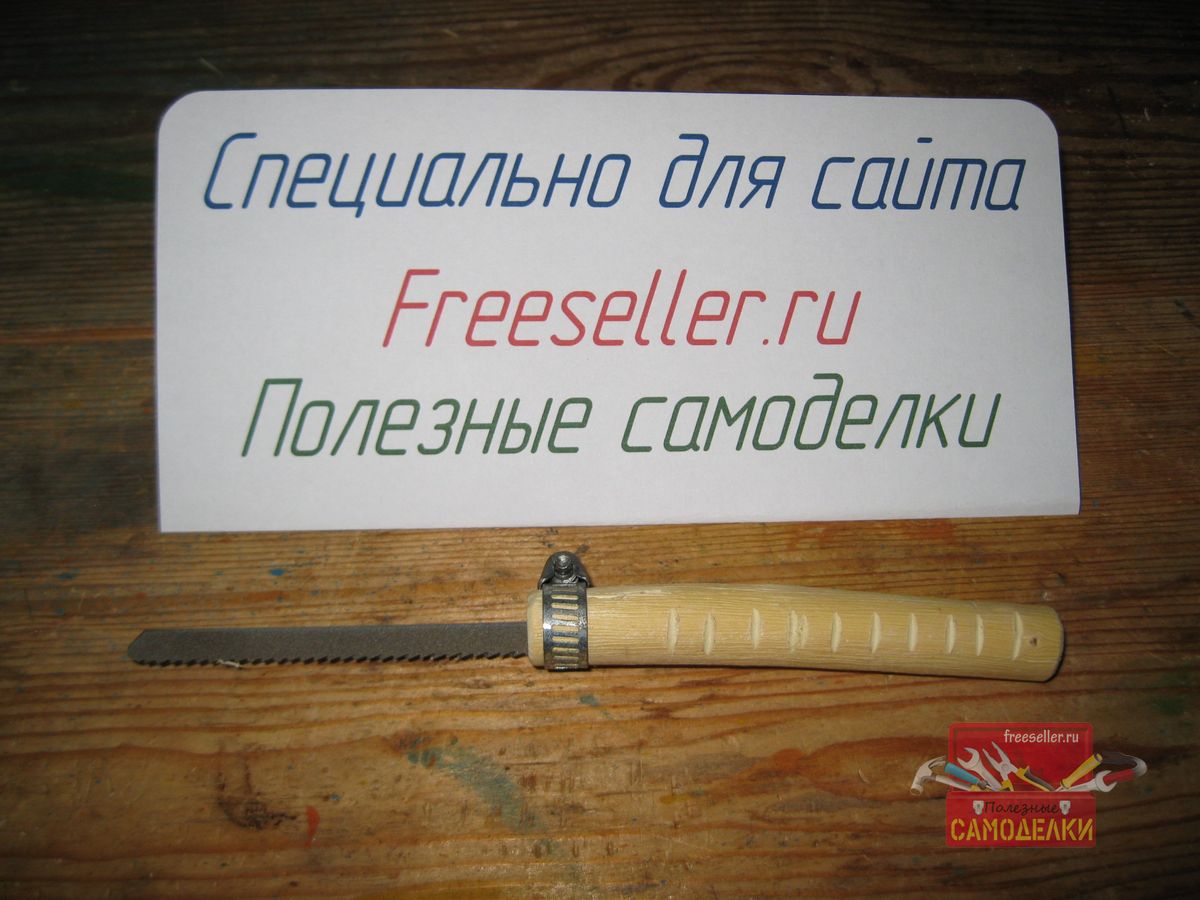

В общем, ножовка получилась очень простой в изготовлении, но при этом достаточно надежной и удобной в работе.


Самодельные инструменты. мини ножовка из полотна для лобзика

Ну, а у меня на этом все! Всем пока и желаю всем самодельщикам удачных самоделок!
