Самодельные тиски из домкрата

  • Опубликовано: 29 марта 2019

Самодельные тиски из домкрата


Опыт изготовления самодельных тисков из старого домкрата и различного металла.


Всем доброго времени суток, друзья!


В этой статье я бы хотел поделиться с вами очень прочными самодельными тисками из металла!

Наверняка у каждого из Вас была нужда воспользоваться тисками, и у вас руки растут, откуда нужно!

Если это так, то данная статья Вам подойдёт!


Я давно хотел сделать себе тиски, но не было возможности, точнее я не умею пользоваться сварочным аппаратом.

Но не так давно старший брат решил заняться изготовлением тисков для себя и заодно сделать мне.

  Самоделки. Тиски из домкрата своими руками.


Для изготовления нам понадобится:

  • Старый домкрат(или шпилька с гайкой);
  • уголки;
  • толстая профильная труба;
  • толстый лист металла, примерно 10-20 мм.

Начинаем творить!

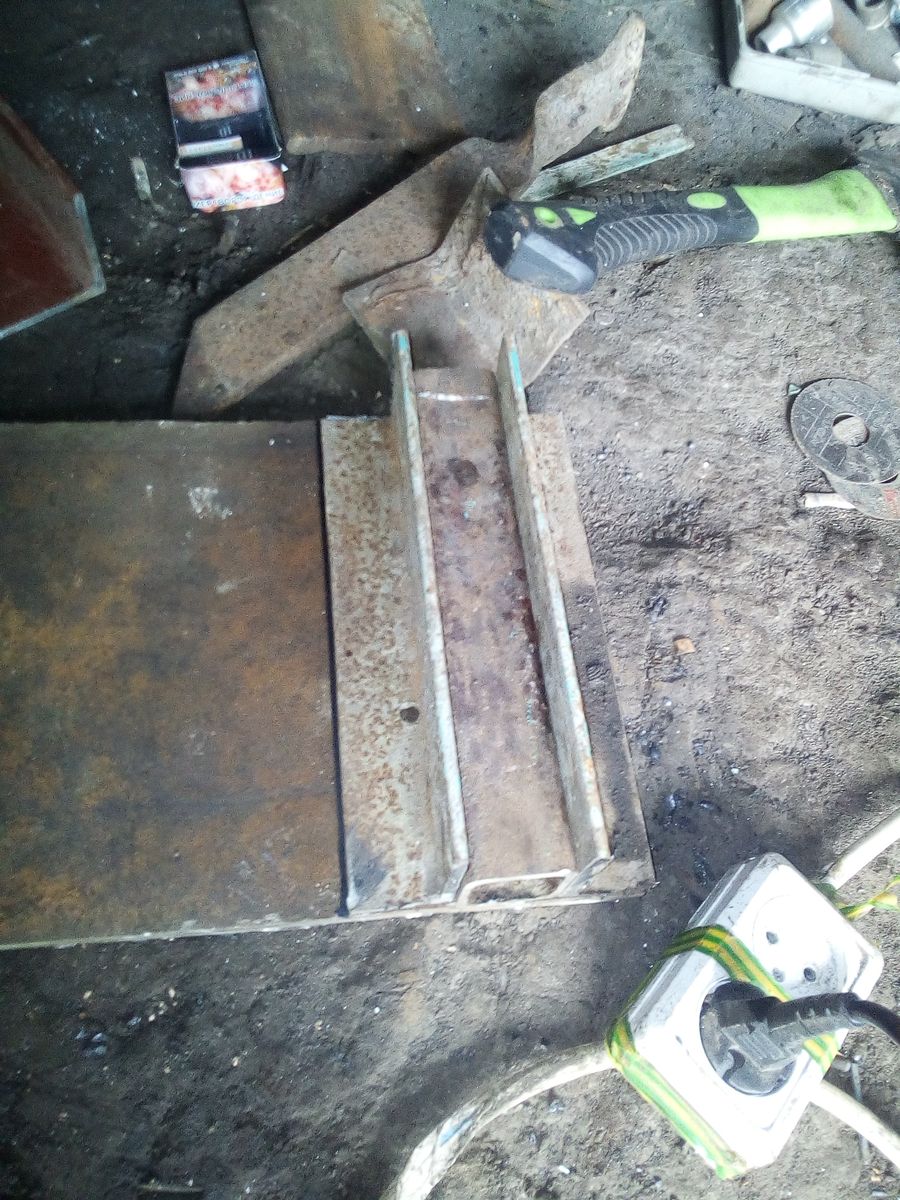

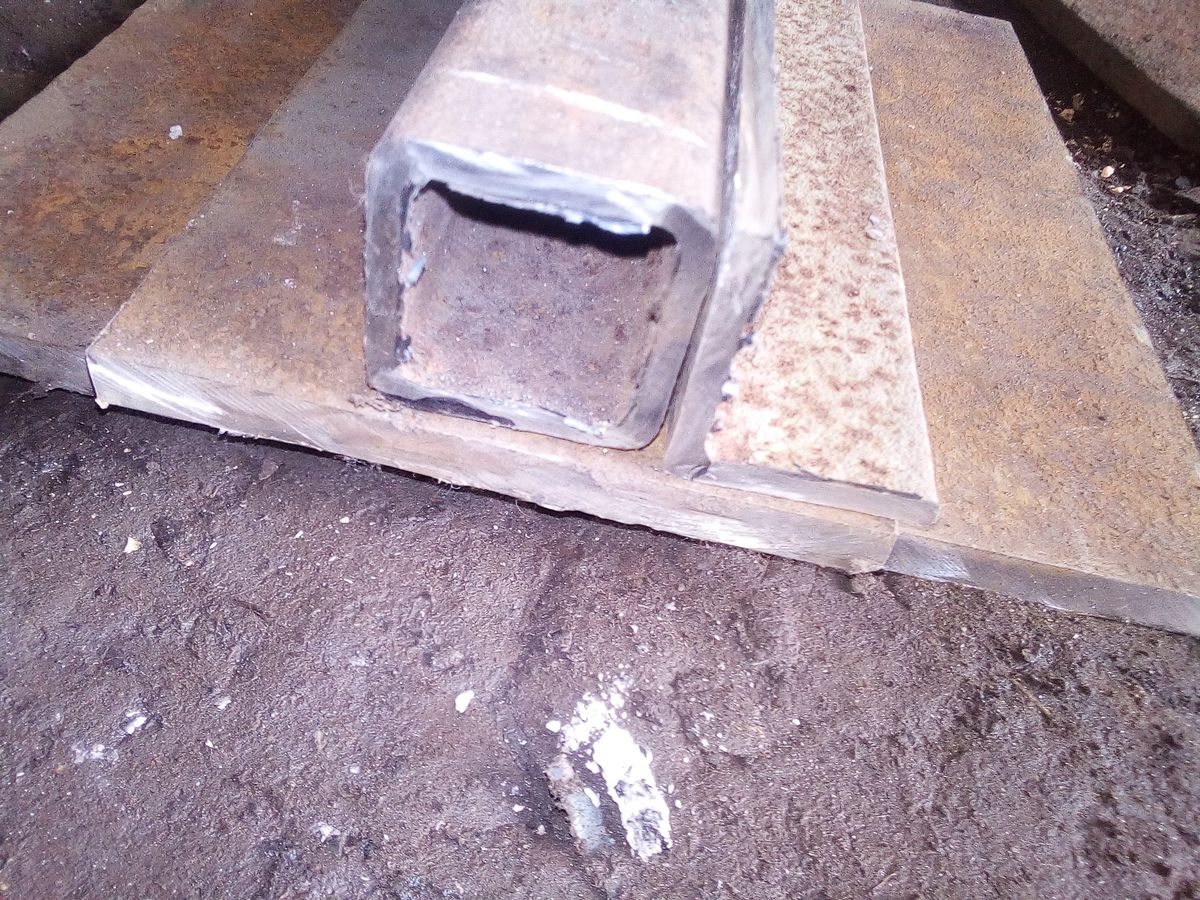

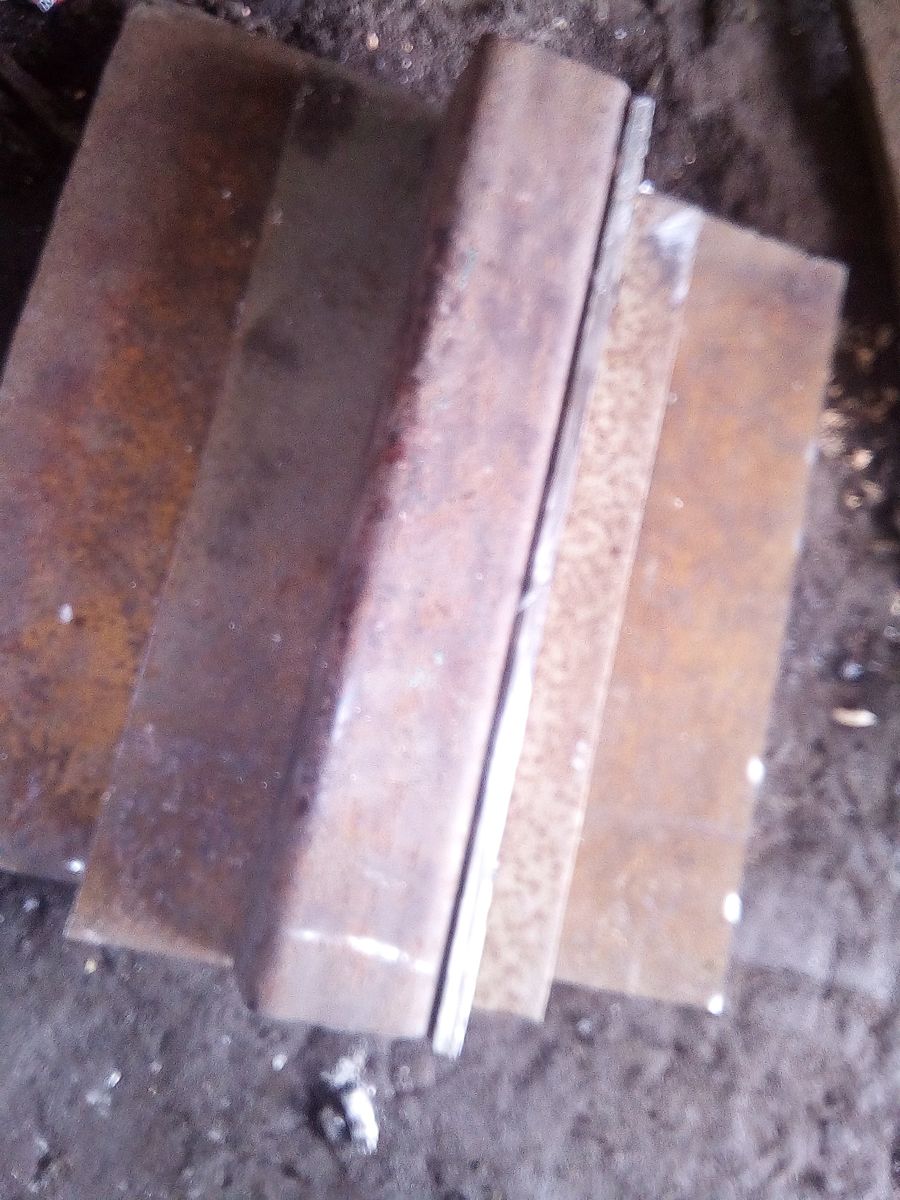

На толстом листе металла была положена профильная труба, по бокам уголки и отпилено по этим размерам.

Длина профильной трубы и уголков по размерам шпильки домкрата.

  Изготовление тисков из домкратаИзготовление тисков из домкратаИзготовление тисков из домкрата

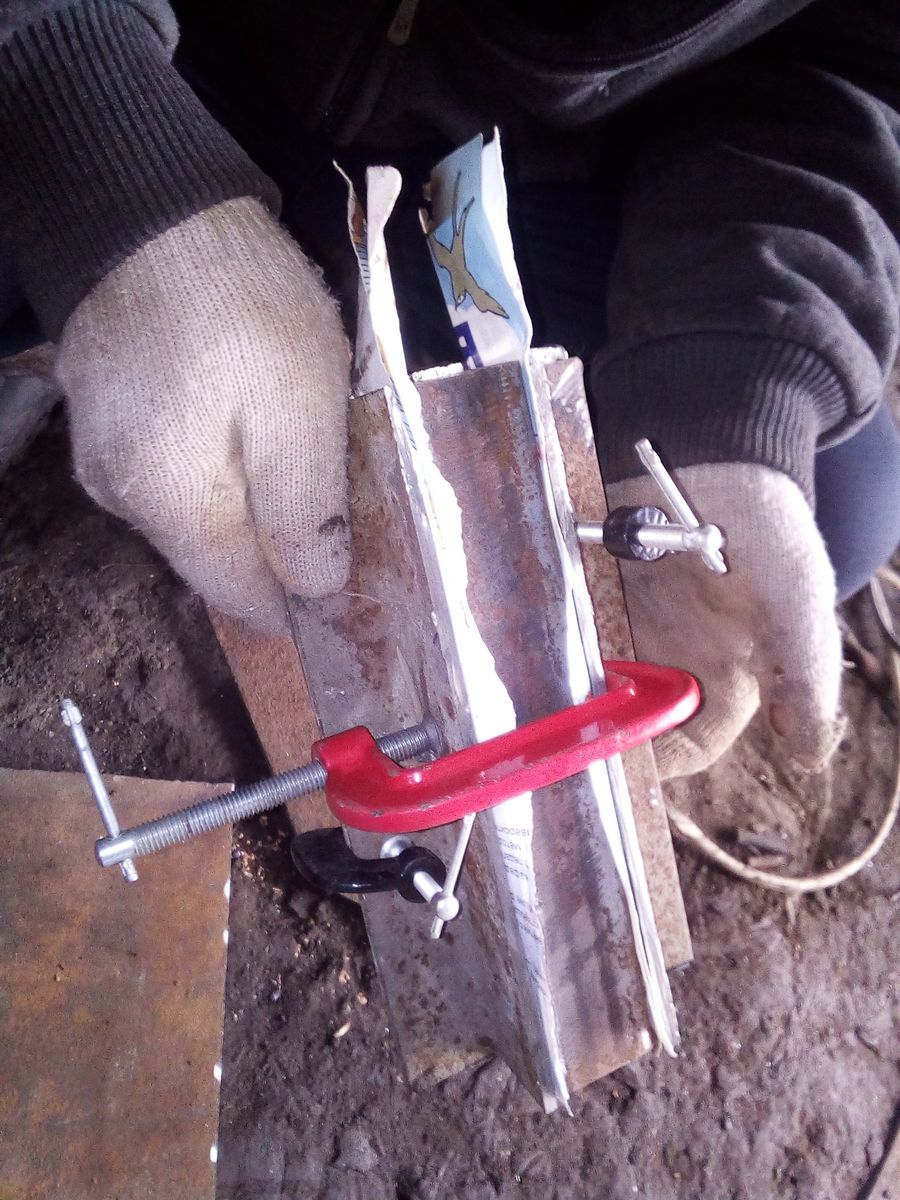

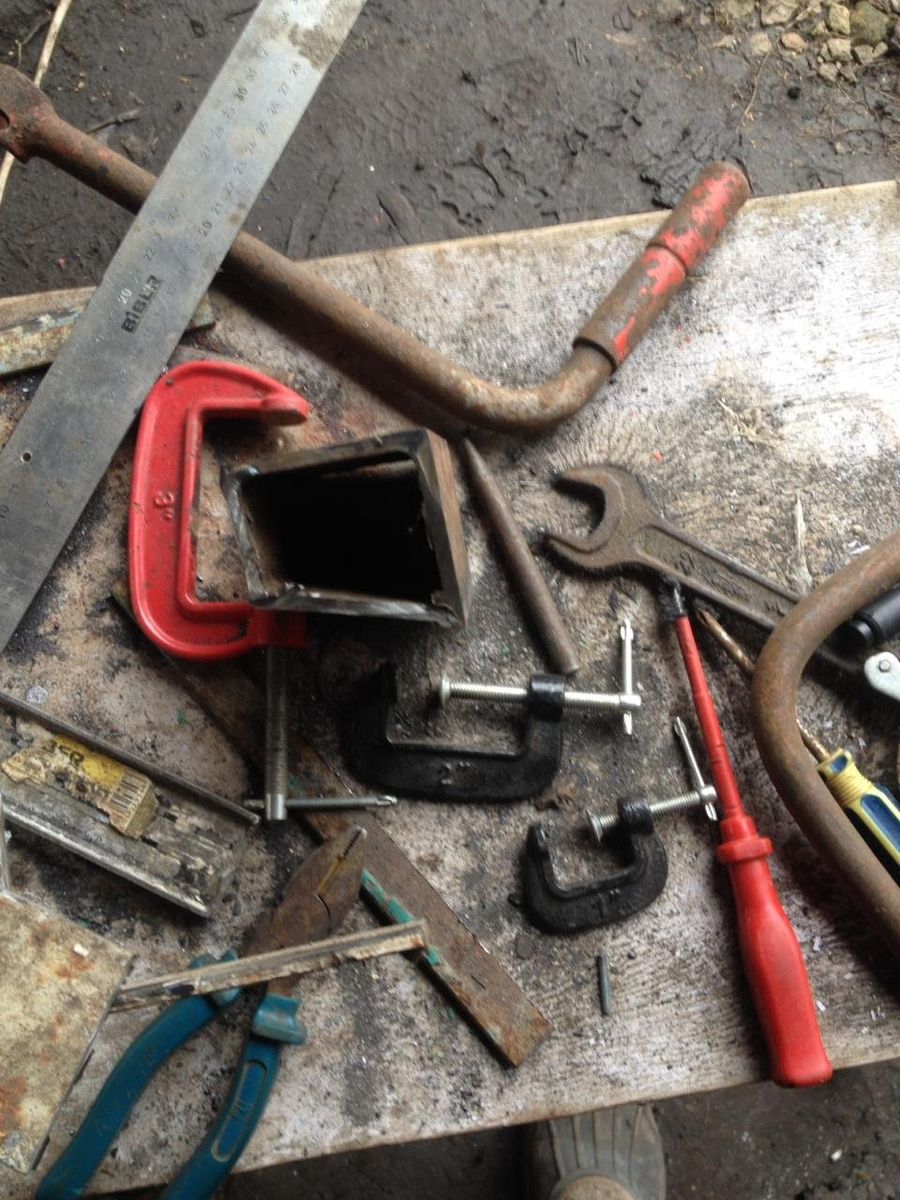

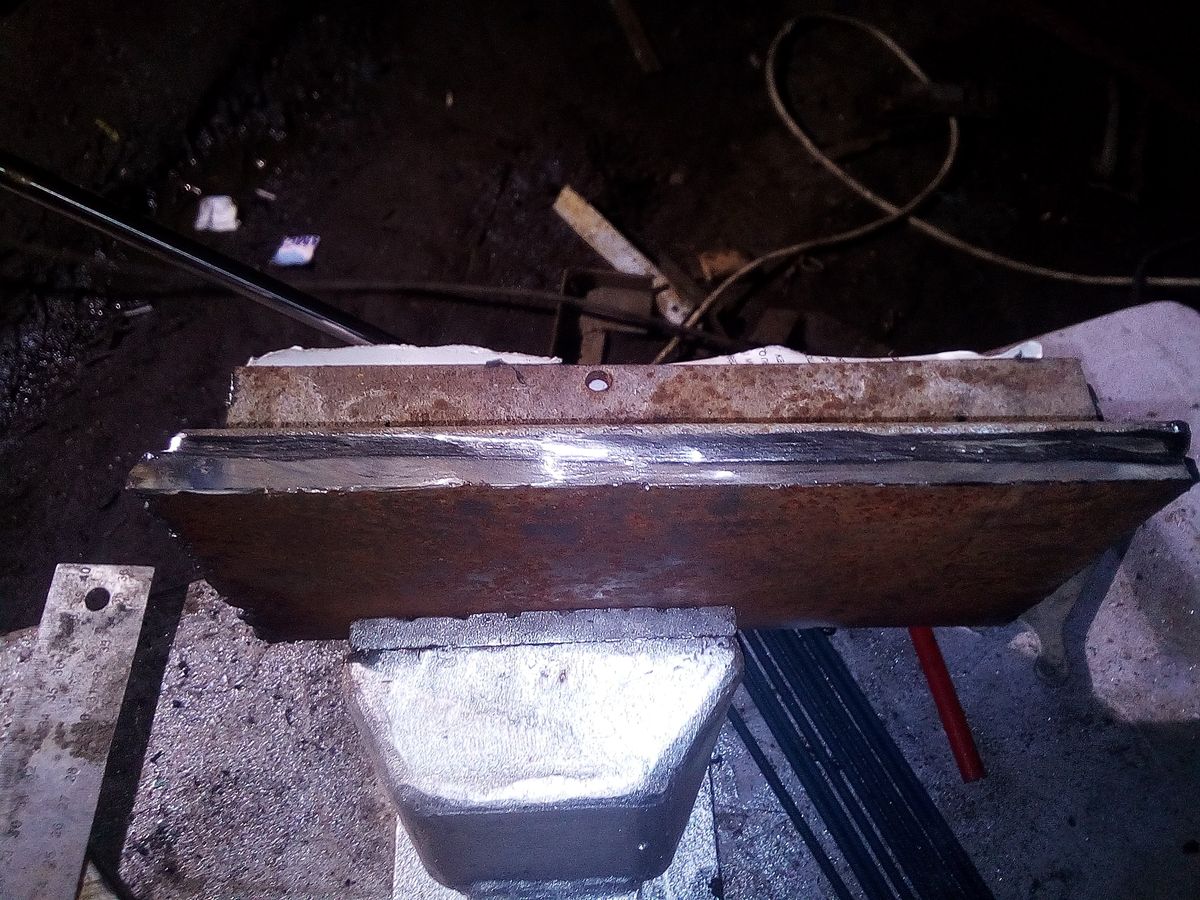

Дальше мы всё это стянули струбцинами, для зазора подложили с двух сторон между профилем и уголком лист бумаги согнутый в два, и это всё дело заварили.

  Изготовление тисков из домкрата


Чтобы в будущем швы сварки зачистить, и они не выпирали - были болгаркой сделаны прорезы.

  Изготовление тисков из домкрата

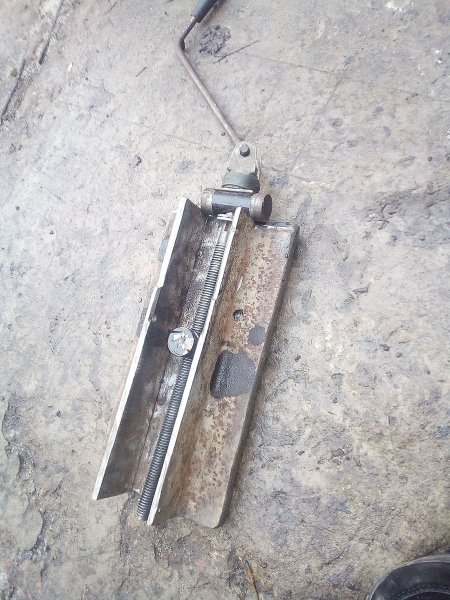

Под гайку, которую мы вытянули с домкрата, было просверлено отверстие и приварена гайка.

  Изготовление тисков из домкратаИзготовление тисков из домкрата


Потом была приварена профильная труба к одной стороне от домкрата, ближе к ручке (к сожалению не сфоткал) и были сделаны в трубе пропилы под гайку, чтобы труба свободно ходила.


Теперь самое сложное - это губки.

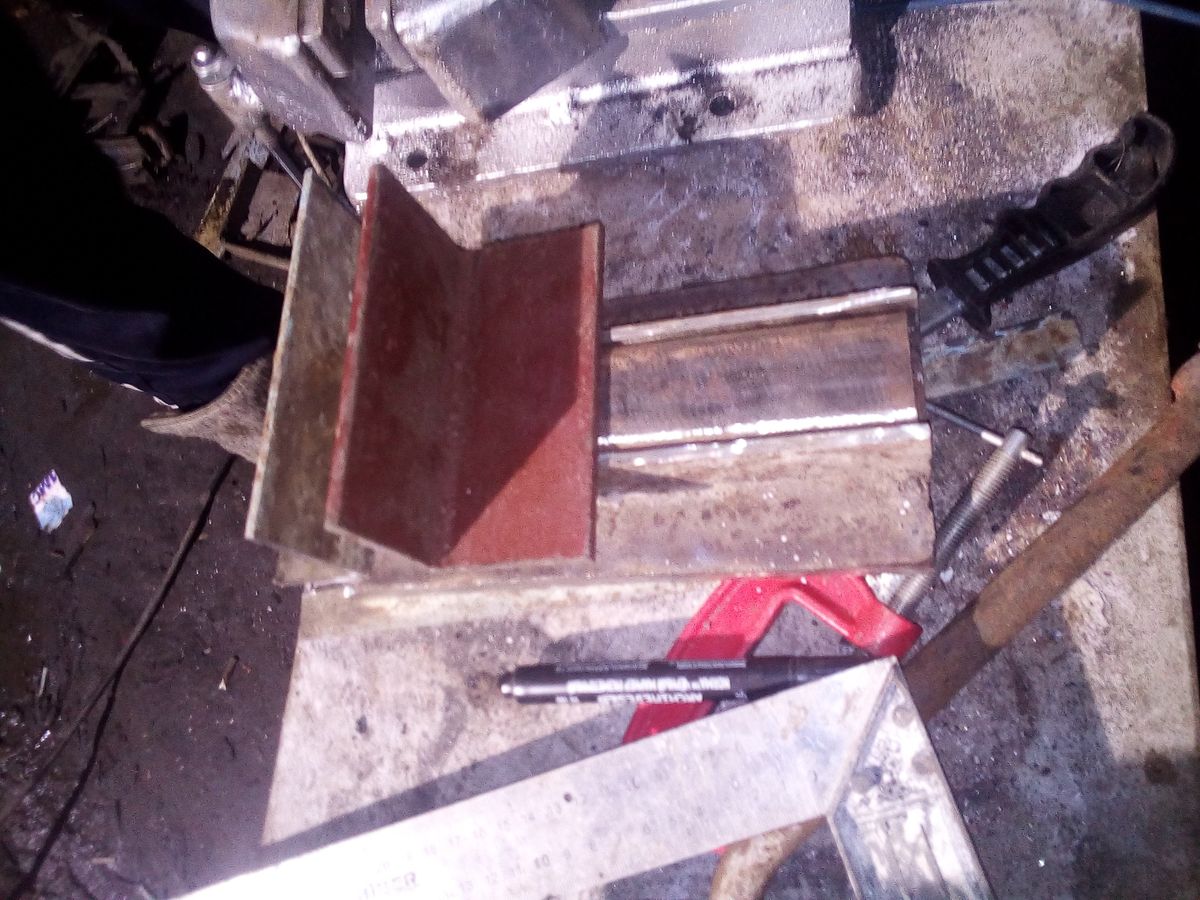

Мы их гнули из уголков и варили, выглядит это примерно так.

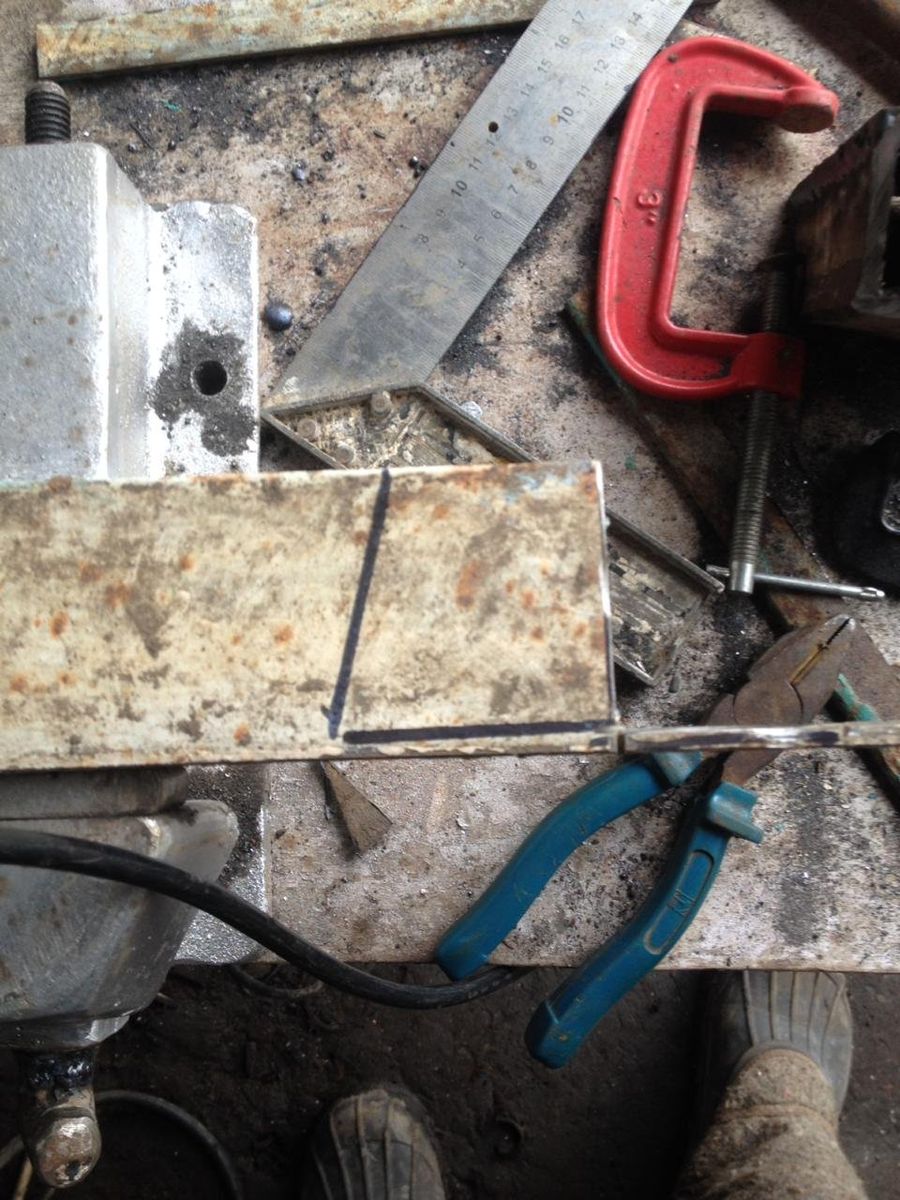

Сначала определились с шириной губок и отпилили.

  Изготовление тисков из домкрата


Один уголок ровный, второй немного нужно расплющить.

  Изготовление тисков из домкрата

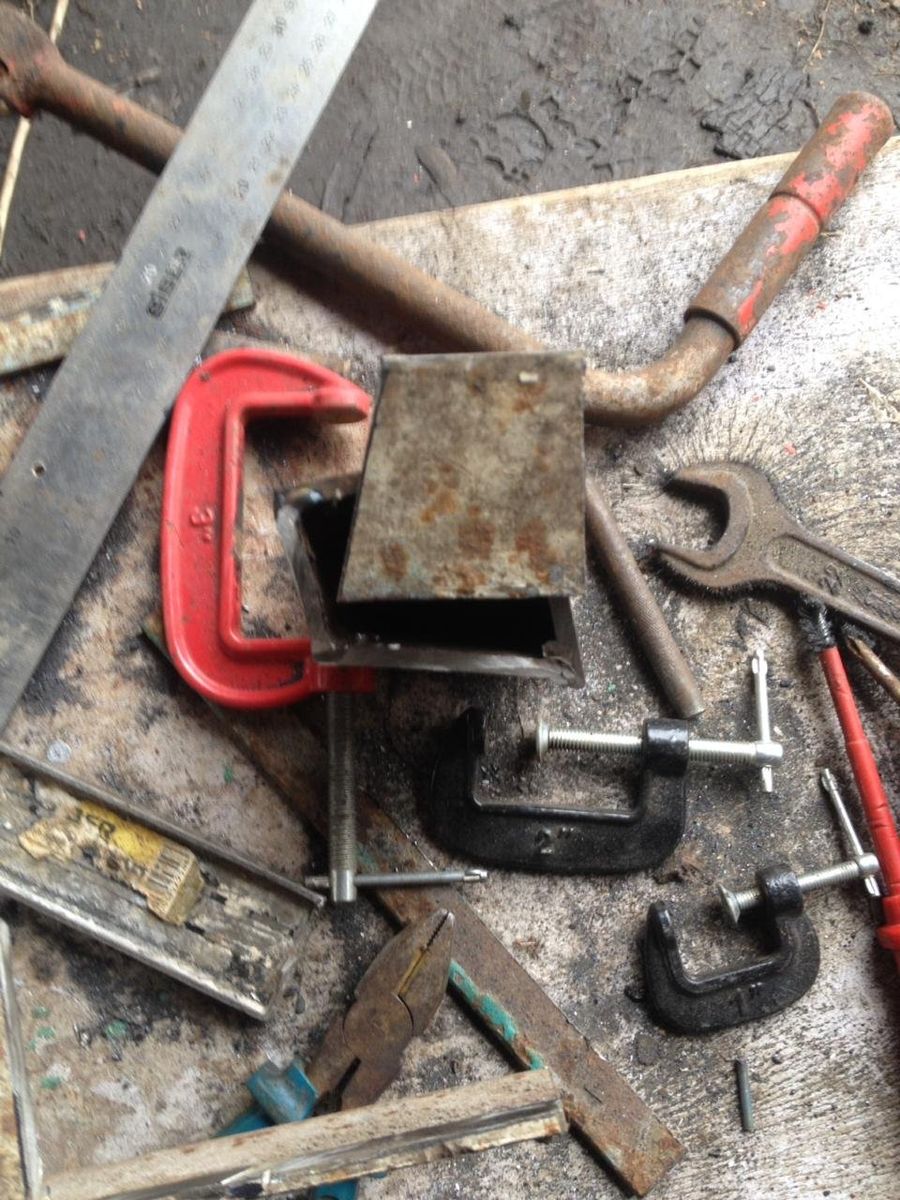

Боковины вырезаны с металла по размерам.

  Изготовление тисков из домкратаИзготовление тисков из домкрата

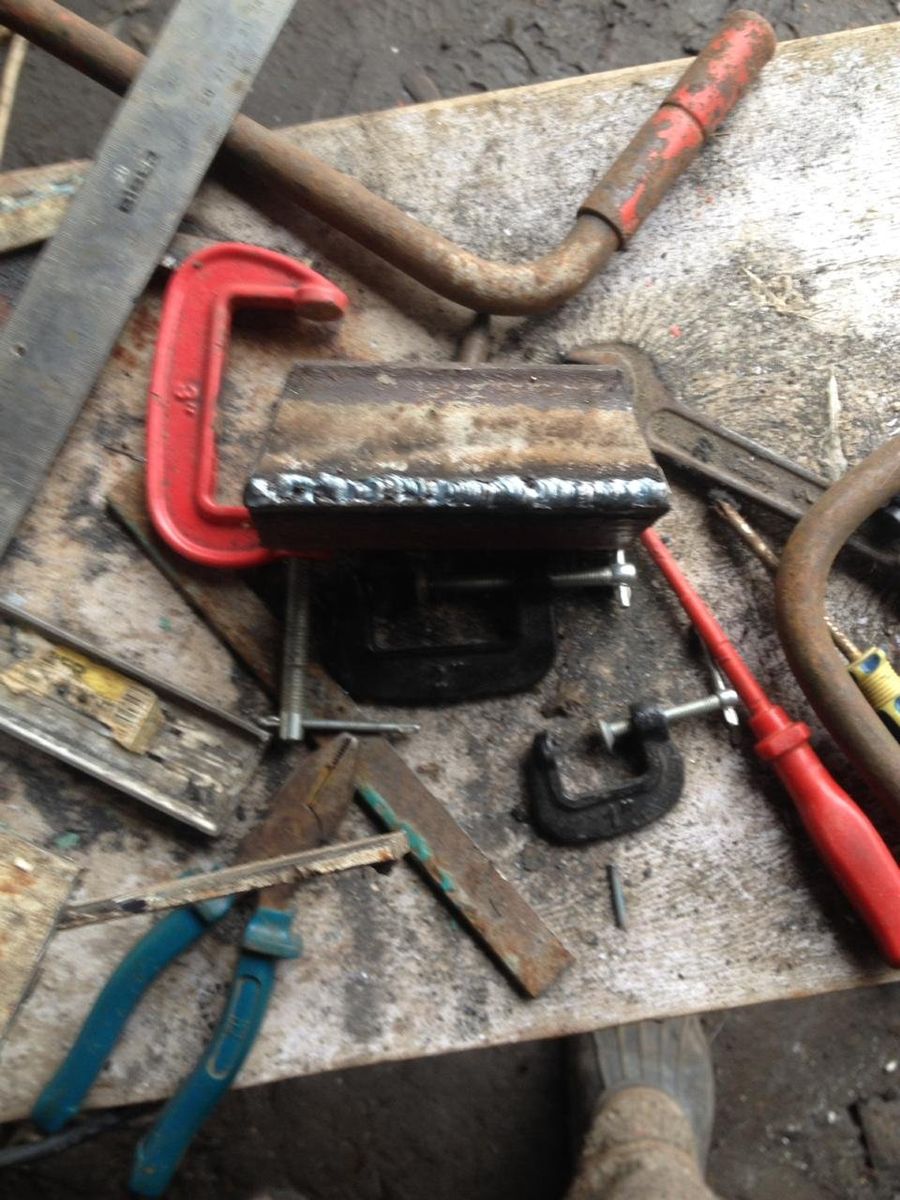

И всё это дело нужно вместе сварить.

  Изготовление тисков из домкрата

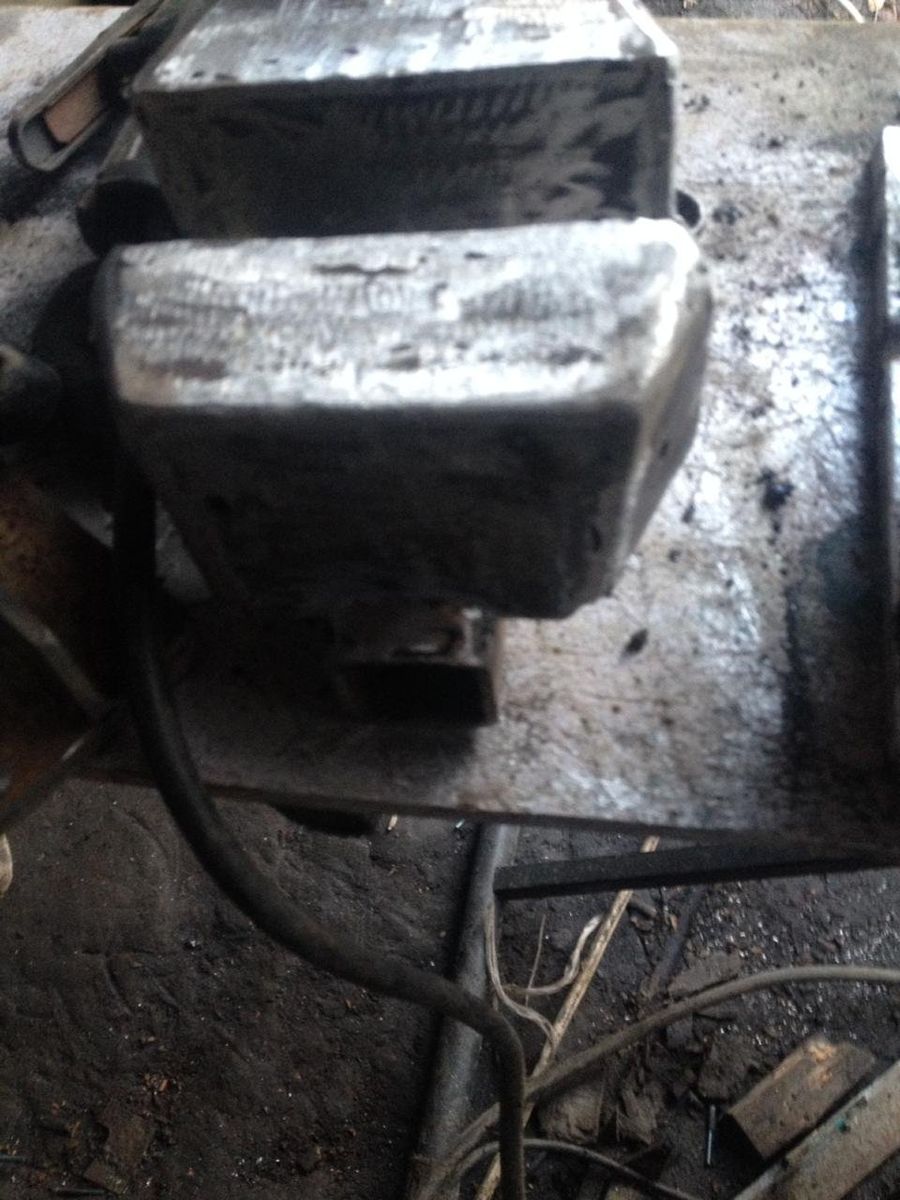

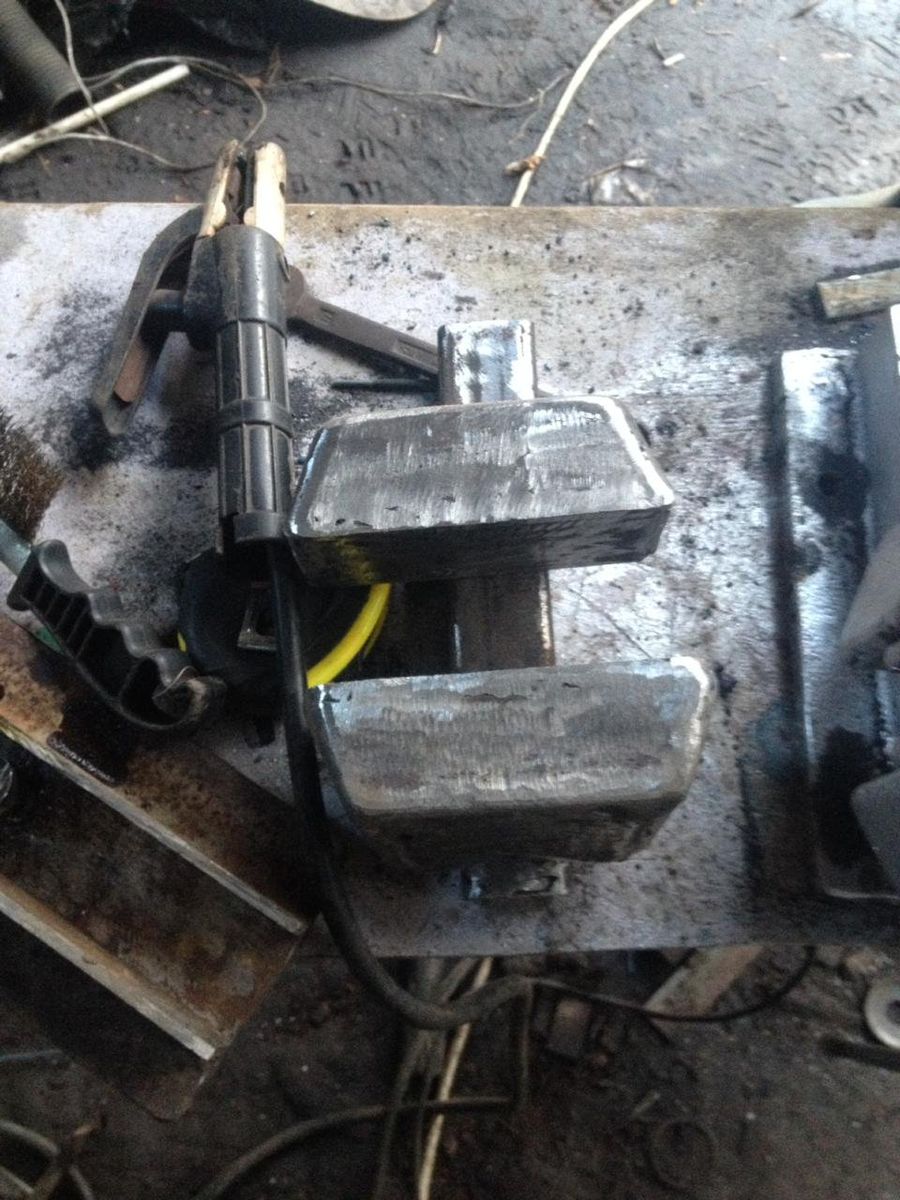

Губки сварены, обтачиваем сварку и примеряем.

  Изготовление тисков из домкрата


Ну, уже становится похоже на тиски!

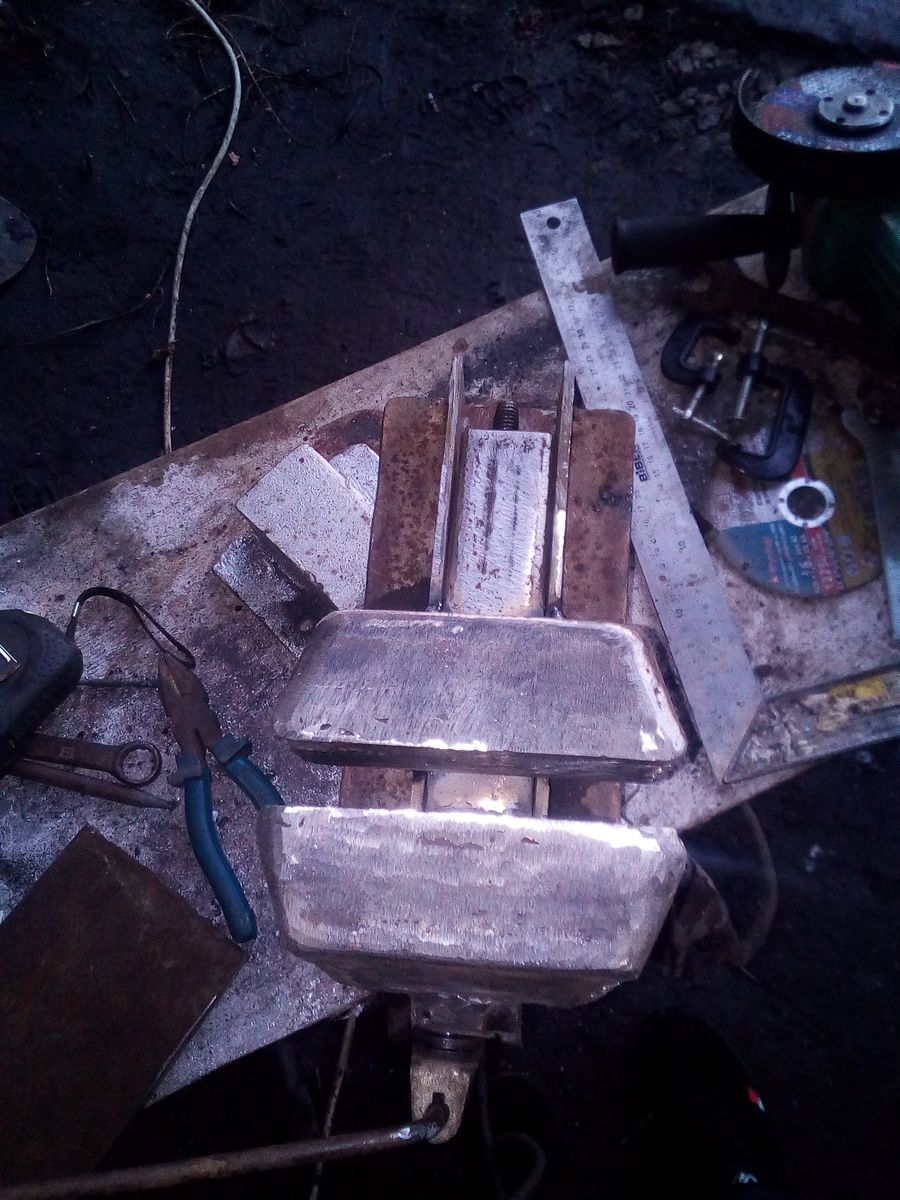

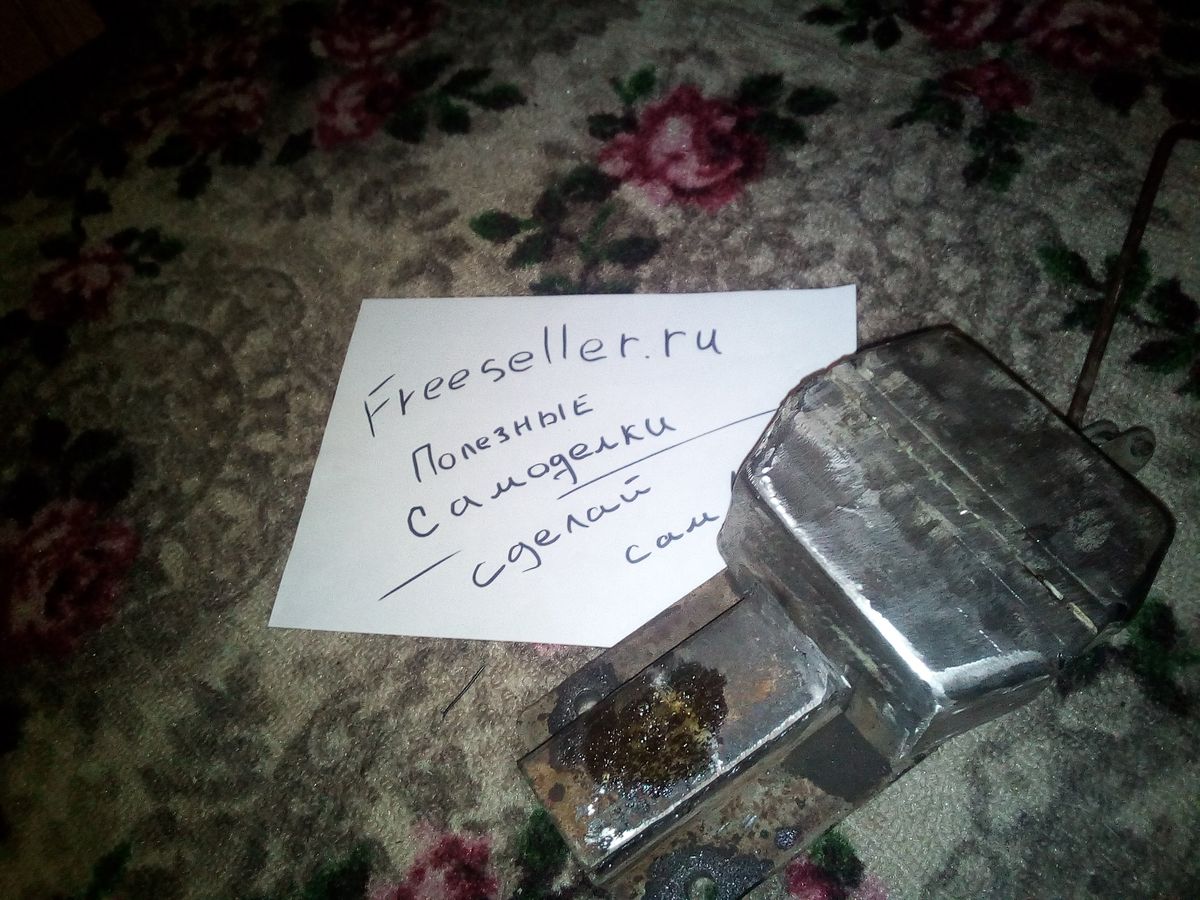

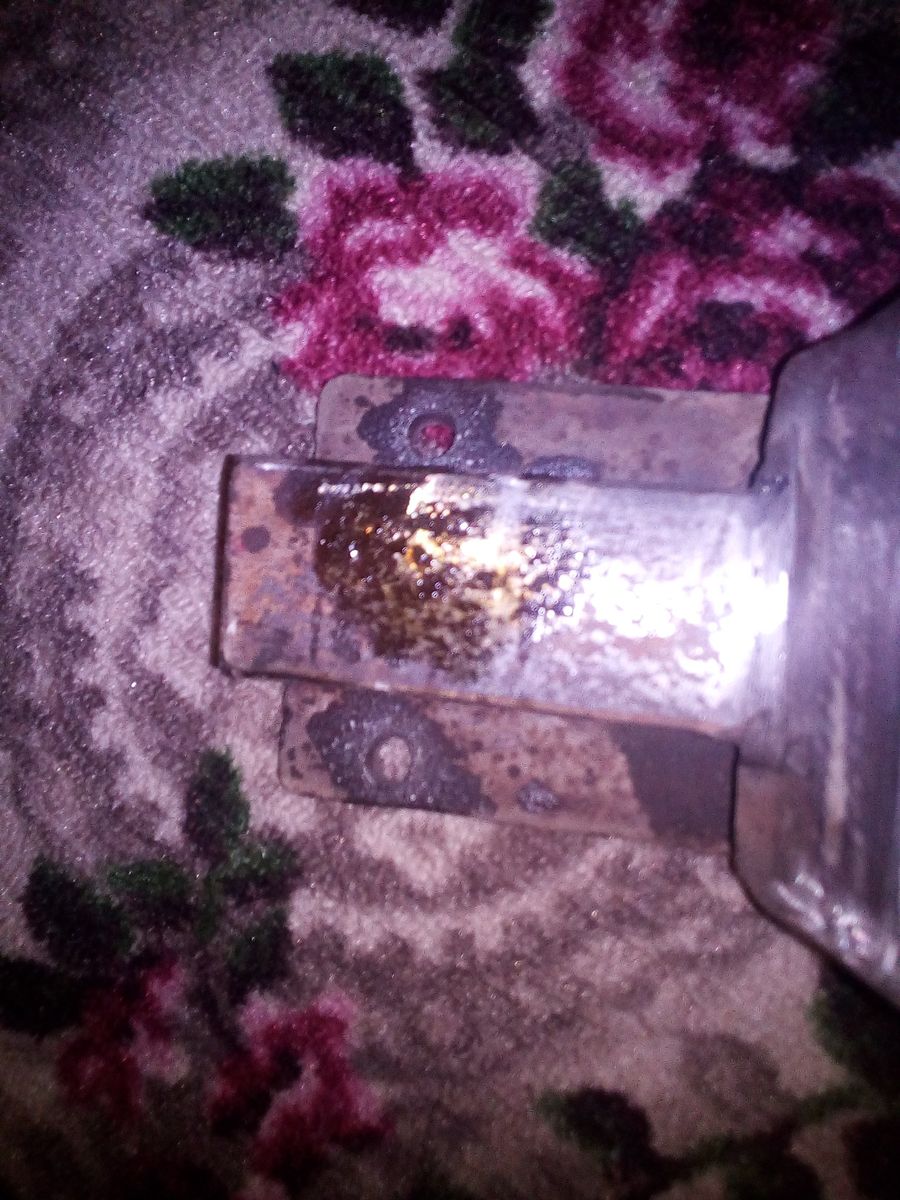

Одну губку привариваем к уголкам - она будет неподвижная, вторую к профильной трубы - она будет двигаться.

  Изготовление тисков из домкратаИзготовление тисков из домкрата

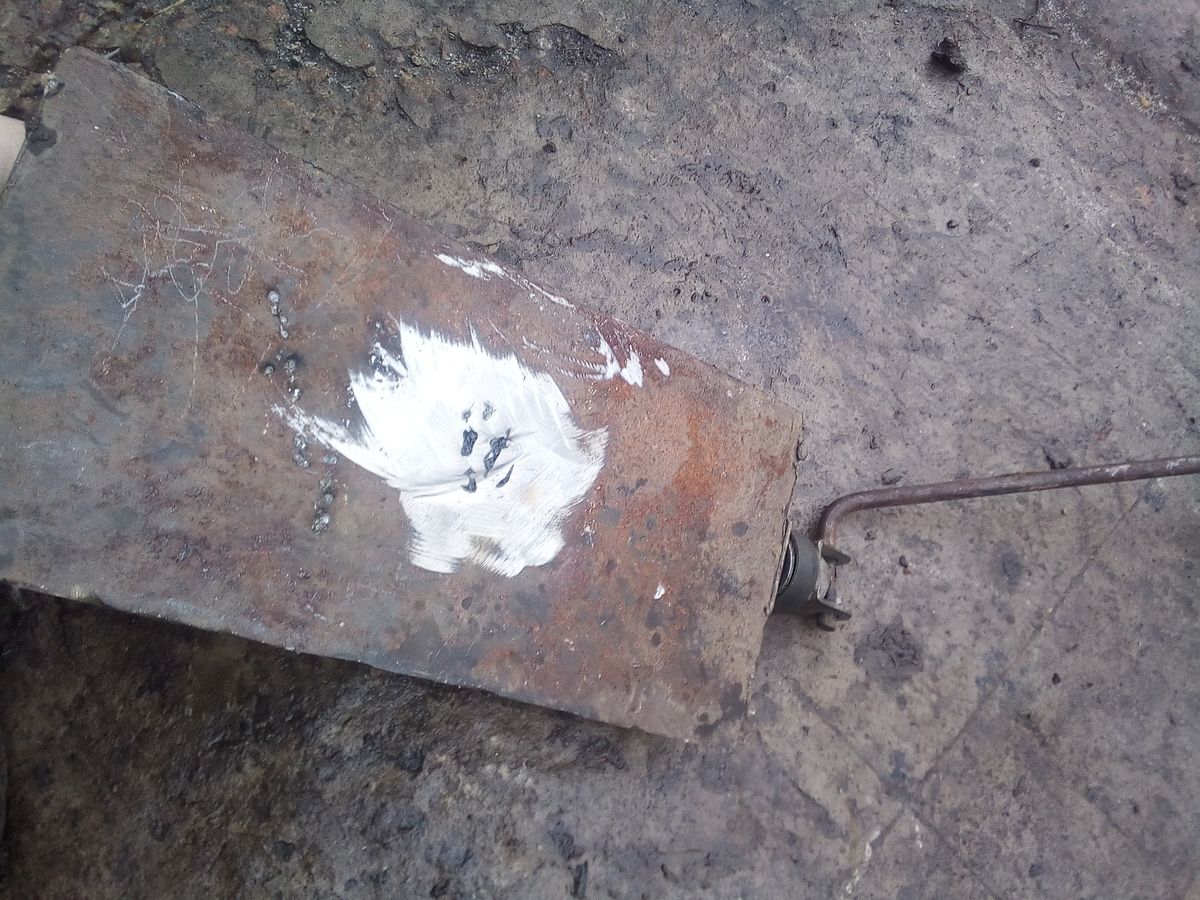

Место, где осталось открытое, там мы вырежем по размерам кусок толстого металла, и это место будет нам служить небольшой наковальней!А так же просверлить нужно 4 отверстия под крепления тисков к верстаку.

  Изготовление тисков из домкрата

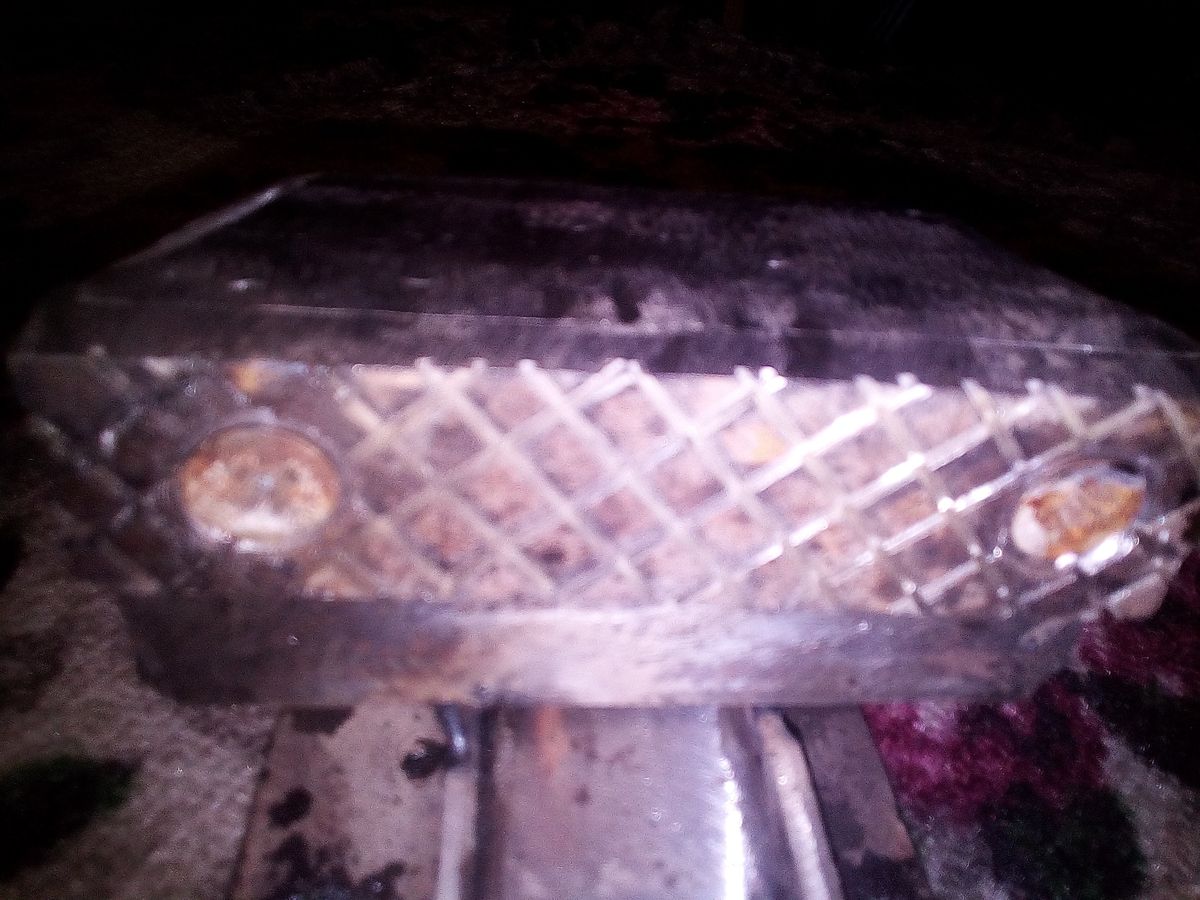

Так же из толстого металла были сделаны губки, под их крепления просверлены отверстия и нарезана резьба, чтобы в дальнейшем можно было заменить.

  Изготовление тисков из домкрата

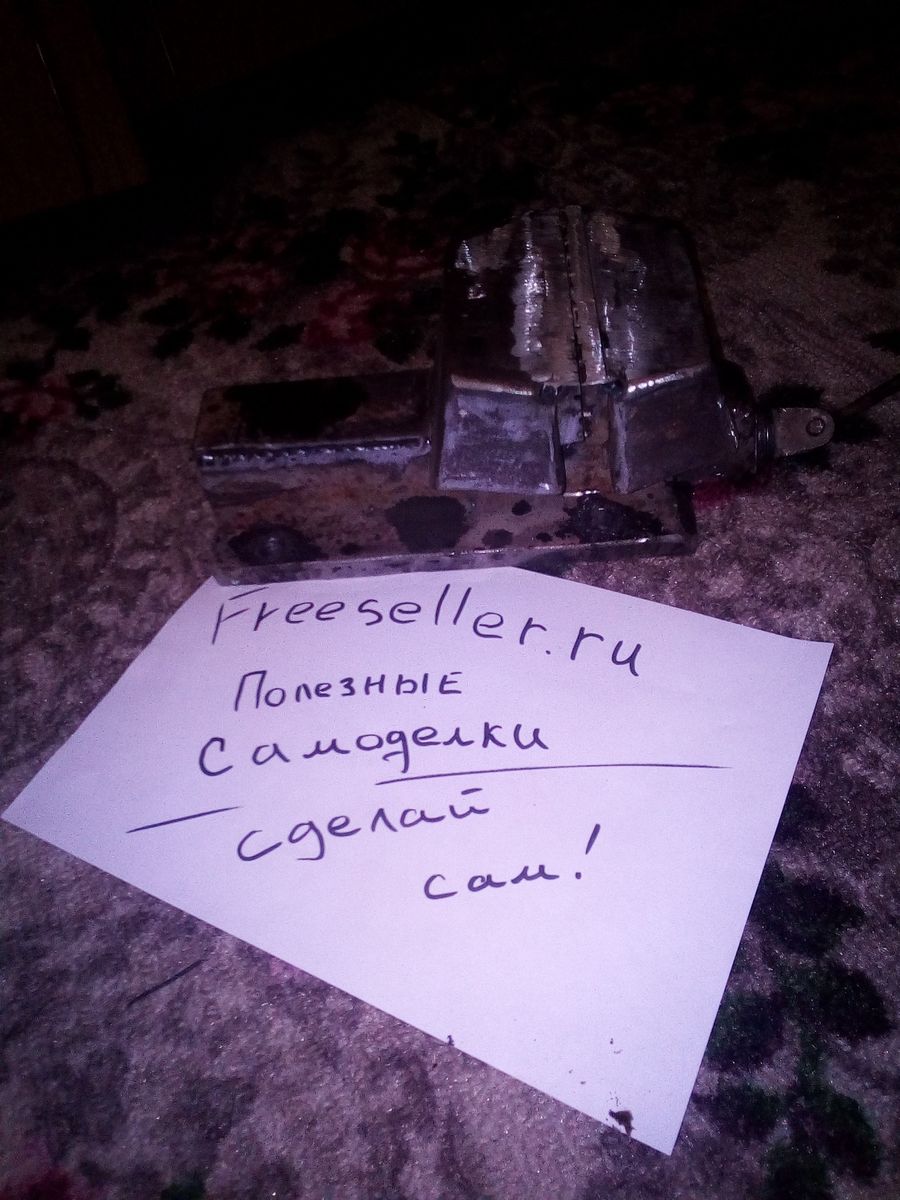

Наши тиски готовы, остаётся их покрасить и смазать! В работе себя уже показали с хорошей стороны, очень получились прочные!


Шпилька от домкрата очень хорошо подходит, так как там мелкая резьба и рассчитана резьба на домкрате под нагрузки.

Лучше конечно использовать родной жигулёвский домкрат.


Вот такие вот тиски, ручку решил оставить от домкрата - сломается можно приваривать в любой момент другую.

  Самодельные тиски из домкратаСамодельные тиски из домкрата

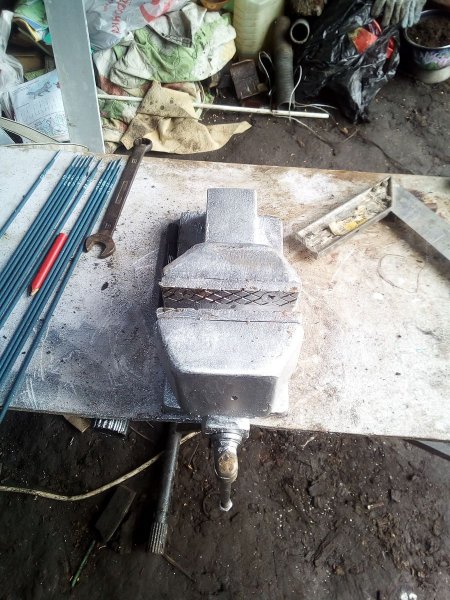

А это тиски брата, уже покрашенные и с их помощью делали мне тиски.

  Самодельные тиски из домкрата


Всем удачи!
