Пайка проводов быстро и качественно при помощи простого приспособления

  • Опубликовано: 7 июня 2019

Пайка скруток в распределительной коробке тиглем


Пайка проводов - как один из самых надежных способов соединения электрических проводов прописанный в нормативных документах. Делаем самодельное приспособление для быстрой и качественной пайки.

Пайка скруток проводов всегда была одним из самых надежных способов соединения проводов, им пользовались еще наши деды. К рекомендации идет по многим нормативным документам.


Пайка проводов - как надежный способ соединения. Как делать ее быстро.


Но процедура пайки скруток довольно сложная, например многие используют газовые горелки, для этого требуются дополнительные расходы на газ, кроме того есть риск повредить изоляцию на проводах.

Кто-то паяет строительным феном - способ тоже хороший, но очень трудоемок. Видел и ребят, которые делали специальные приспособления из утюга для разогревания олова и окунания скруток, но мой способ мне кажется куда более простым.

Итак, давайте поделюсь им.

Первое, что необходимо изготовить это тигель.

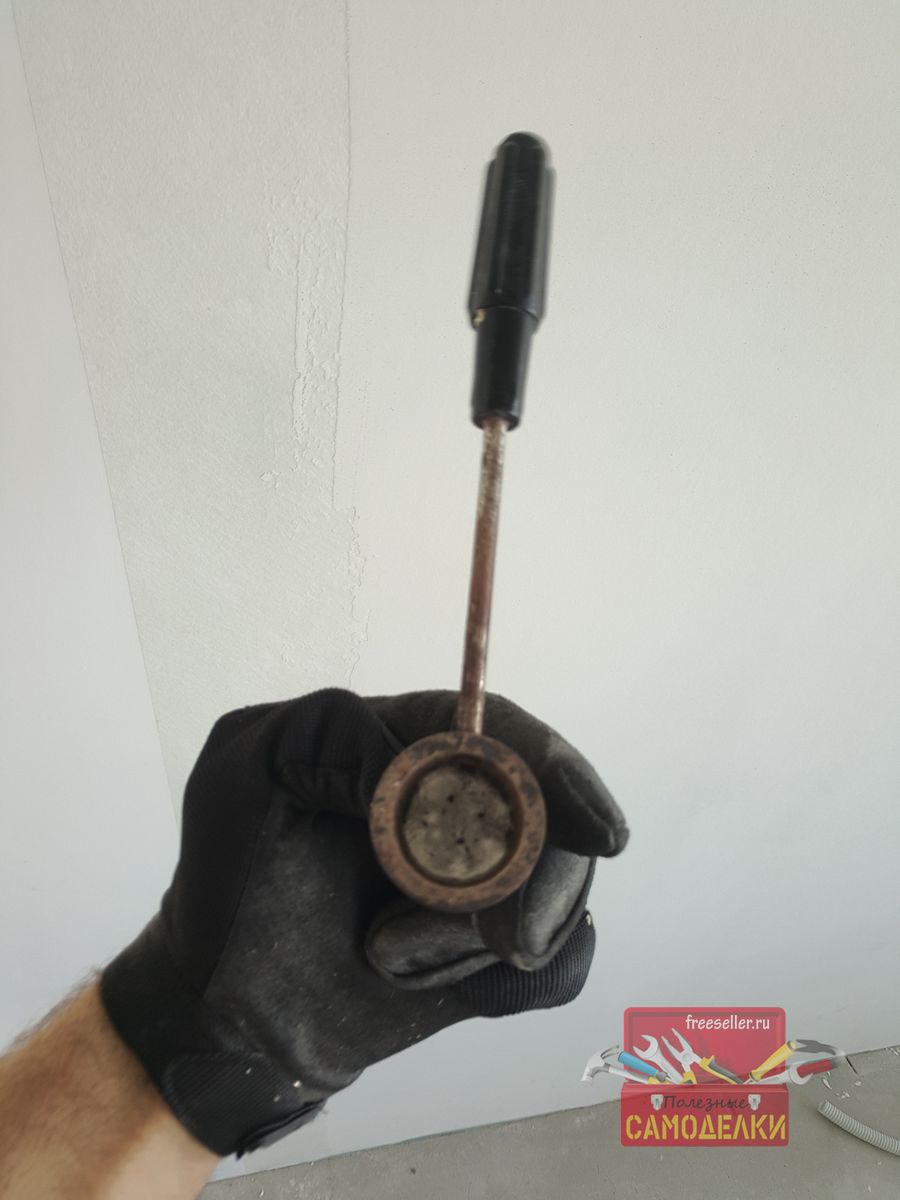

Самодельный тигель


Поясню, для тех, кто не в курсе, тигель - это небольшая емкость из теплопроводного материала для расплавки металлов, их применяют в ювелирном деле, например в тигелях из графита плавят золото.

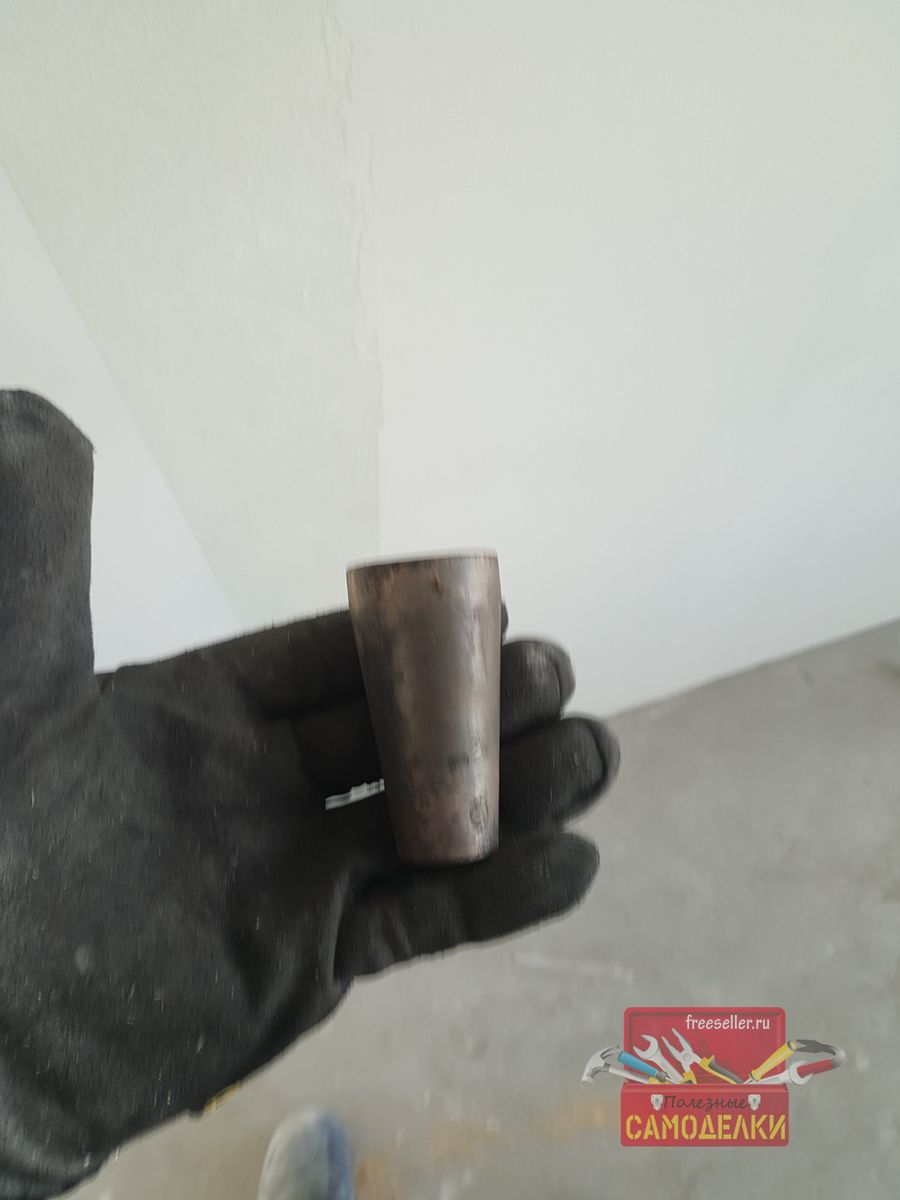

Тигель мне выточил токарь из медной болванки, но сейчас в век интернета можно очень просто купить и из графита.

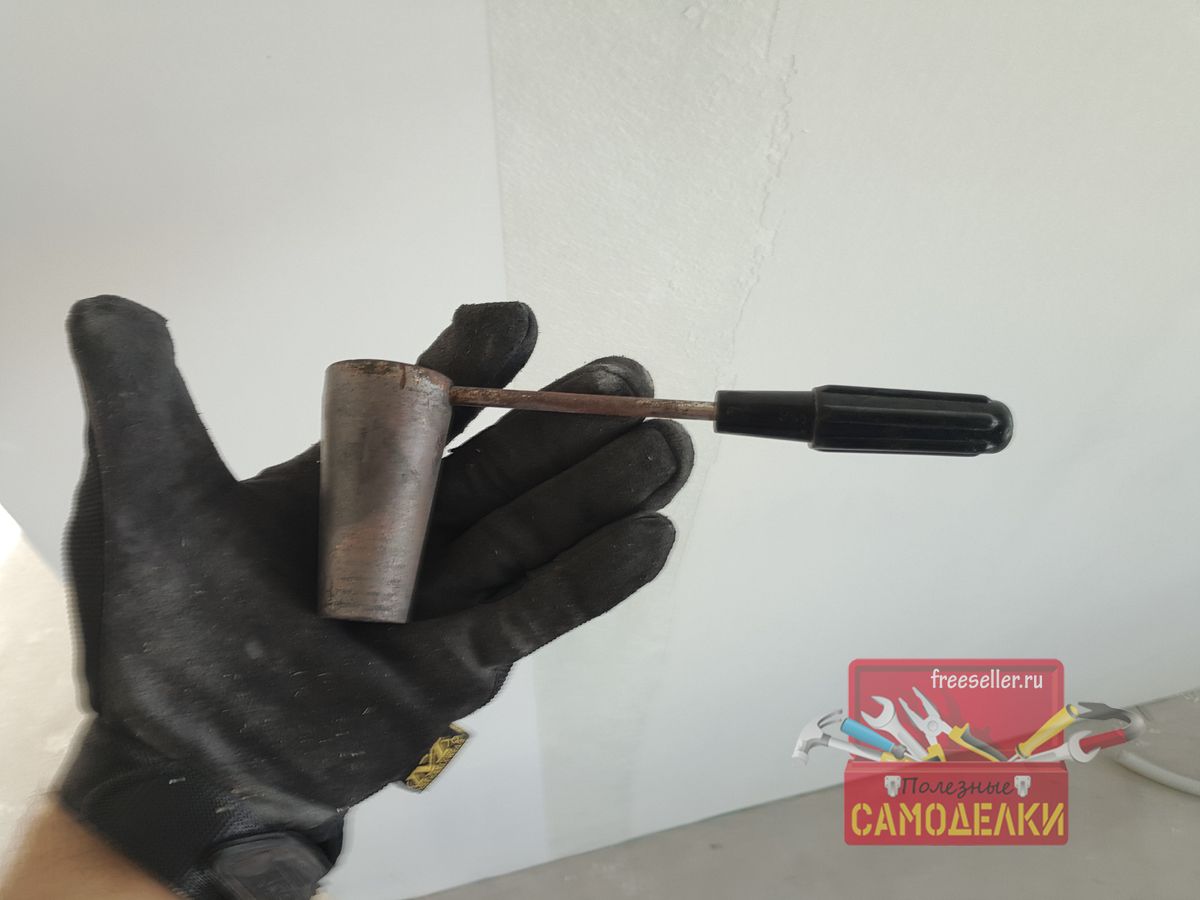

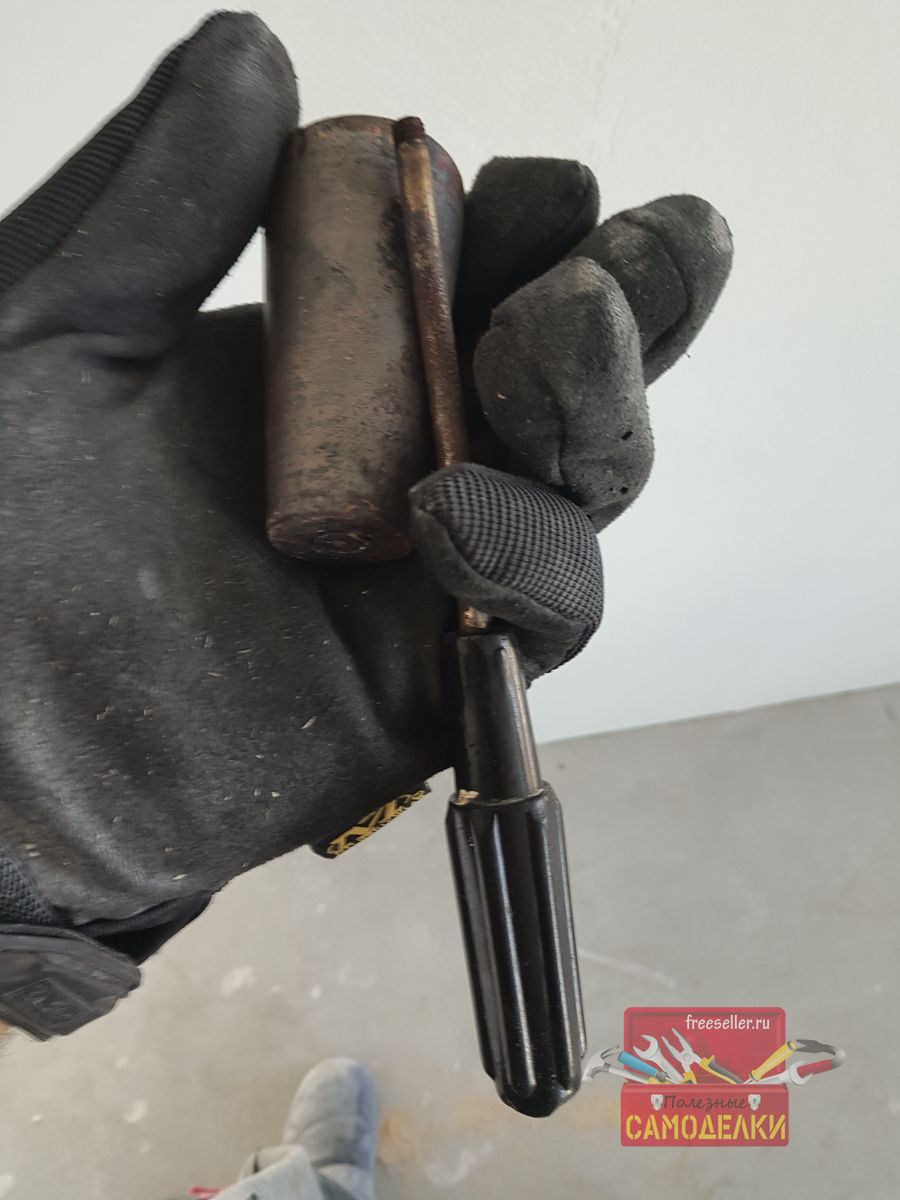

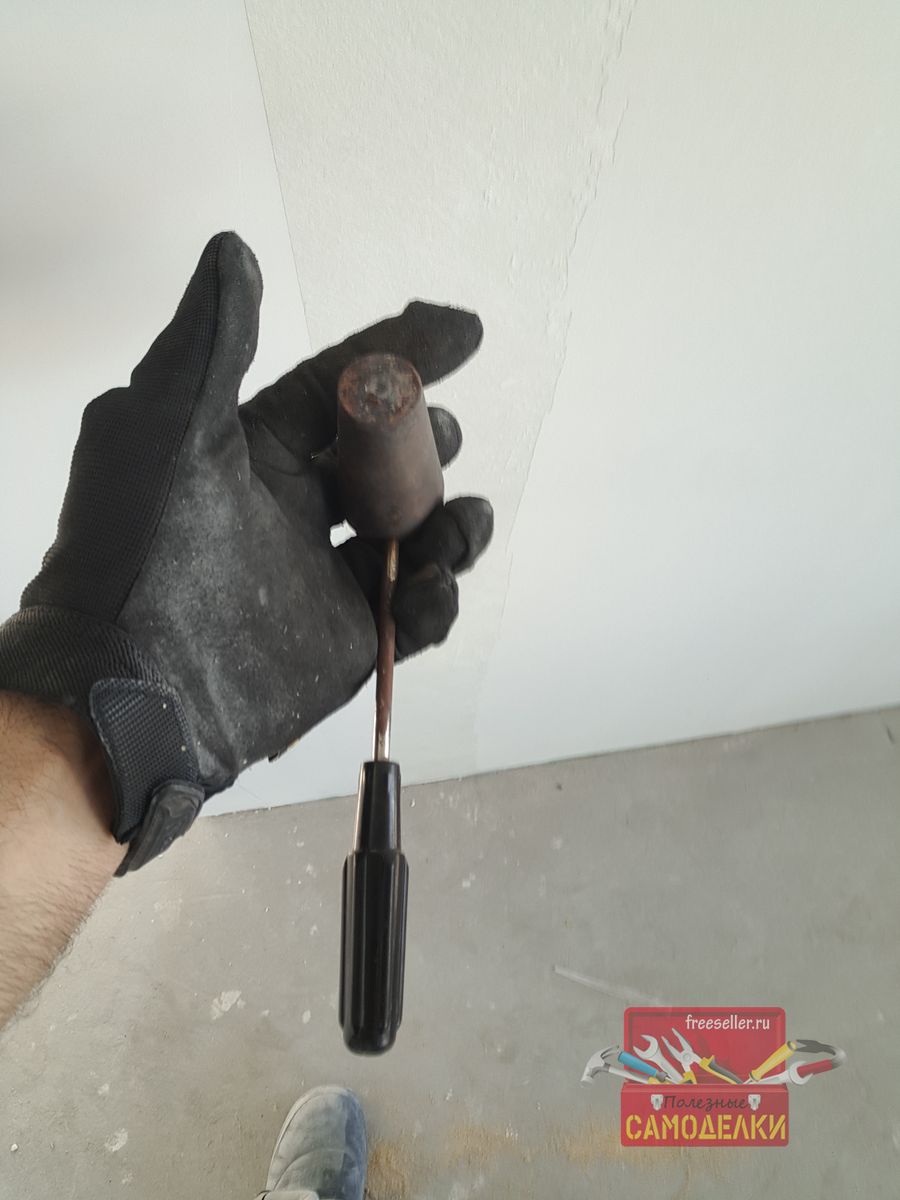

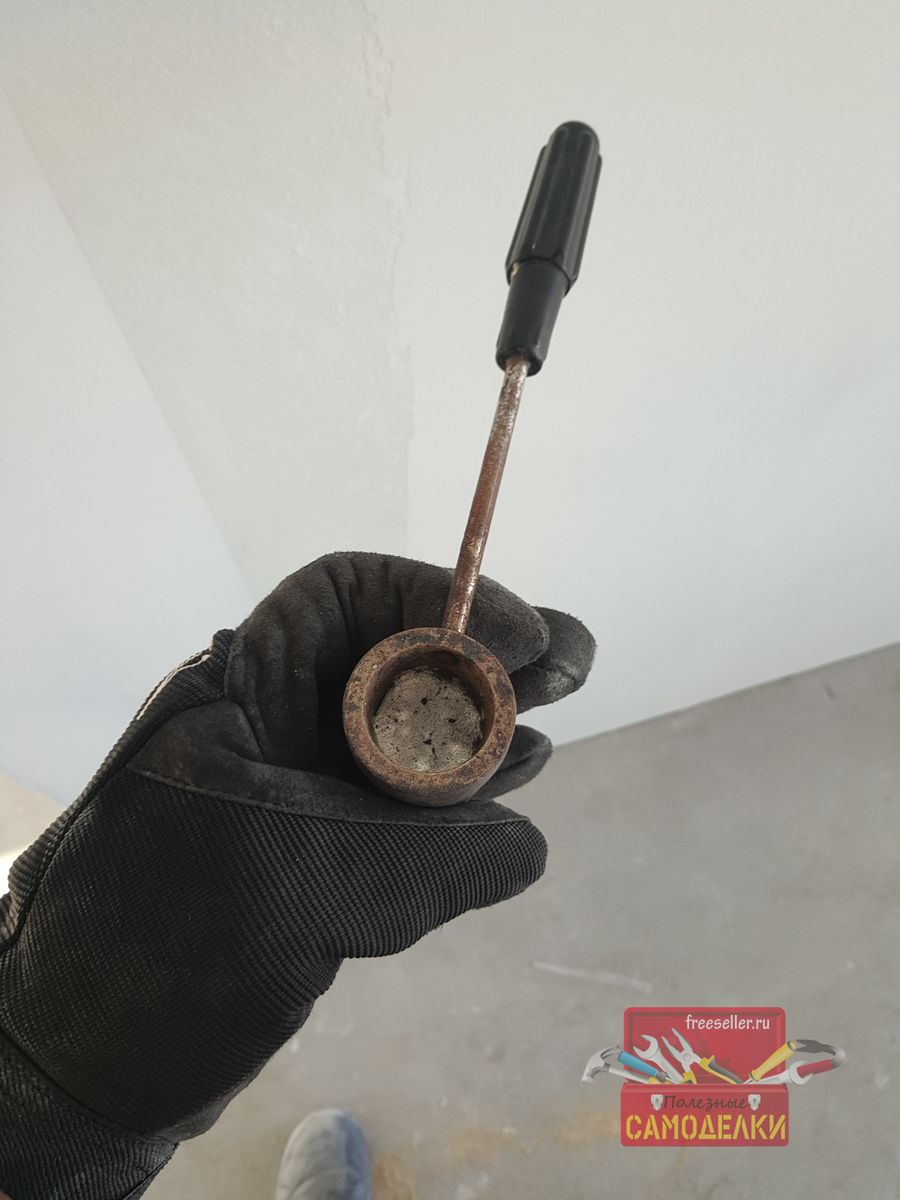

В теле выточенной болванки просверлил отверстие, и нарезал резьбу. Также нарезал резьбу на кончике старой советской отвертки, она будет служить ручкой для того чтобы не обжечься.

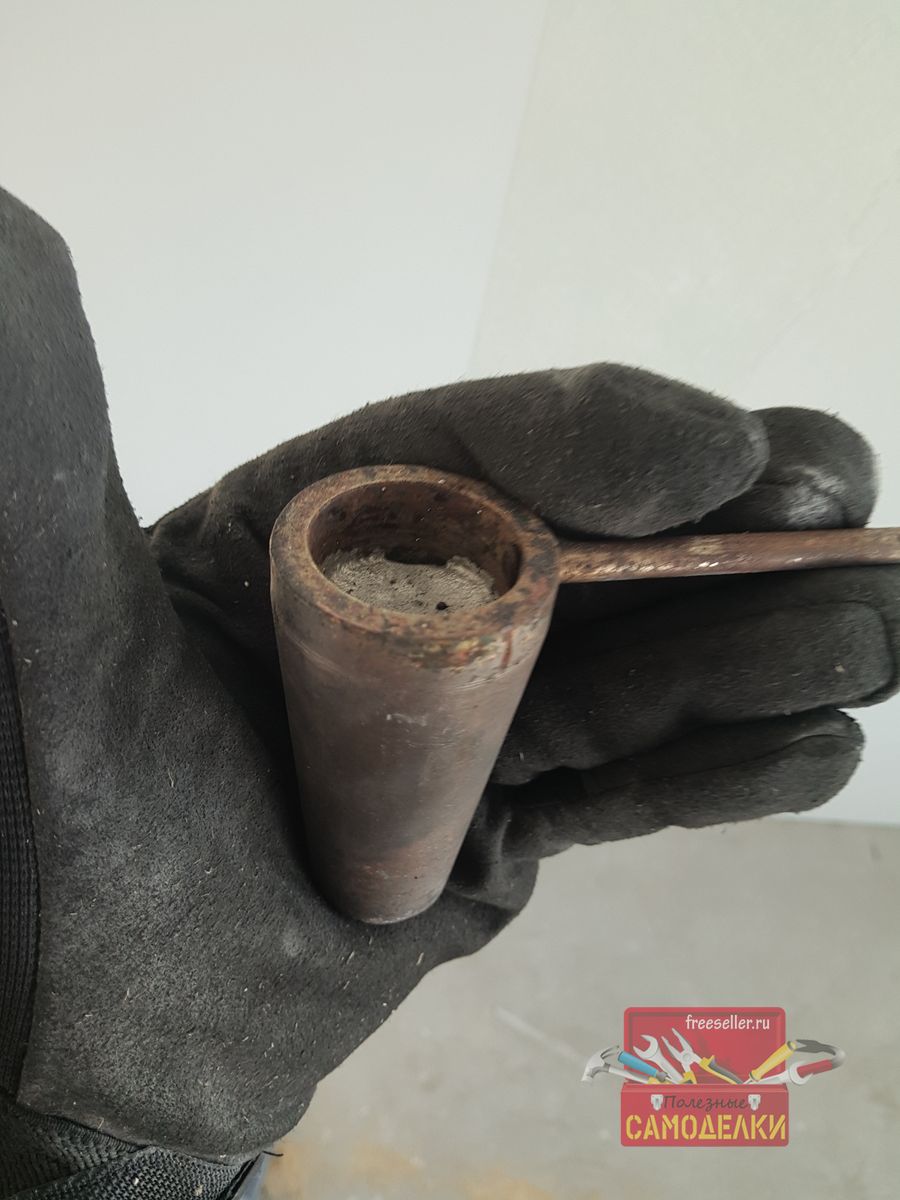

Самодельный тигельСамодельный тигельСамодельный тигельСамодельный тигель


Процесс пайки проводов

Теперь о самом интересном - процессе пайки.

Подготавливаем все скрутки в распределительных коробках.

Берм тигель кладем туда припой и разогреваем газовой горелкой.


Самодельный тигель

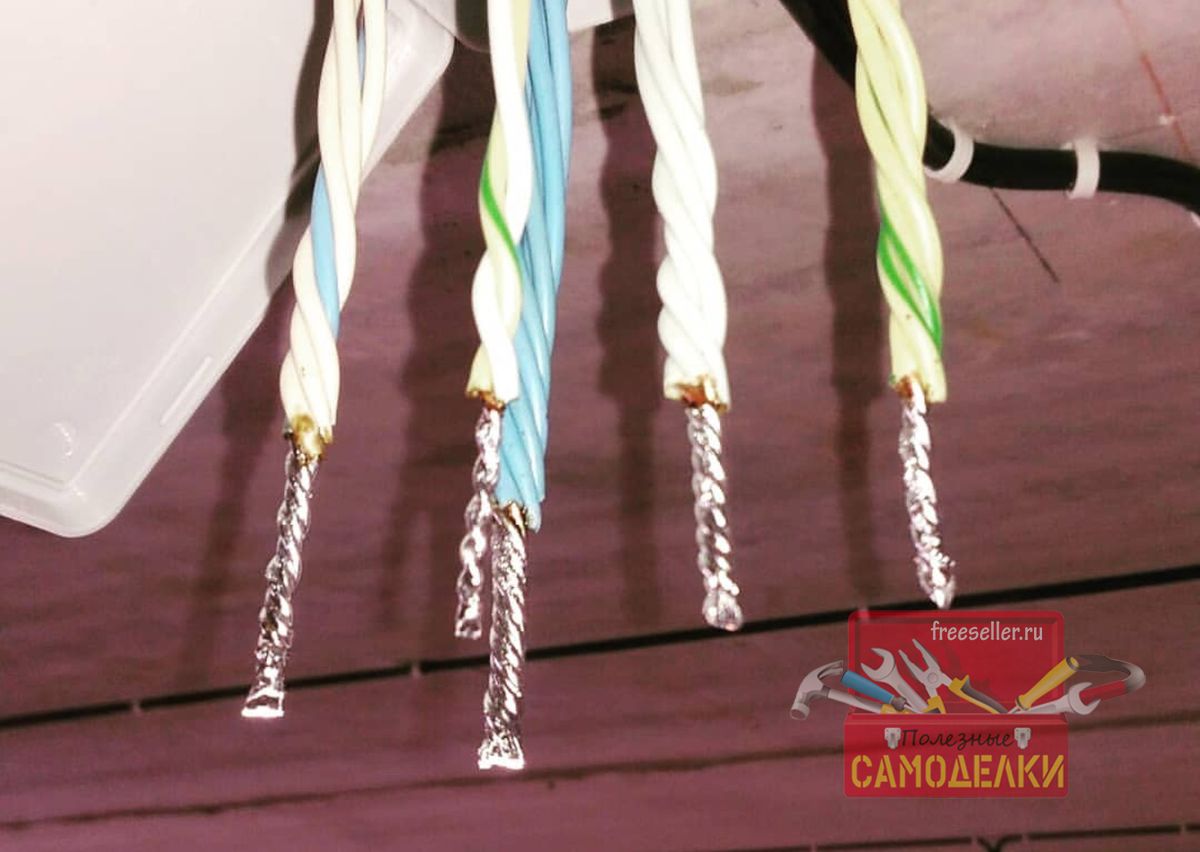

После разогревания припоя, поочередности окунаем скрутку в расплавленный раствор, держа тигель за ручку.

Процесс спайки занимает несколько секунд, а за время пайки разогретого припоя, составит около 10-15 минут, за это время можно спаять, ну может и не сотню, но приличное количество скруток. после застывания припоя в тигеле, он никуда не девается, при следующем разогреве можно также использовать.


Самодельный тигельСамодельный тигельСамодельный тигель


Вот такой вот простой способ пайки.

Кстати, если разрезать скрутку и посмотреть - можно сразу заметить высокое качество спайки.

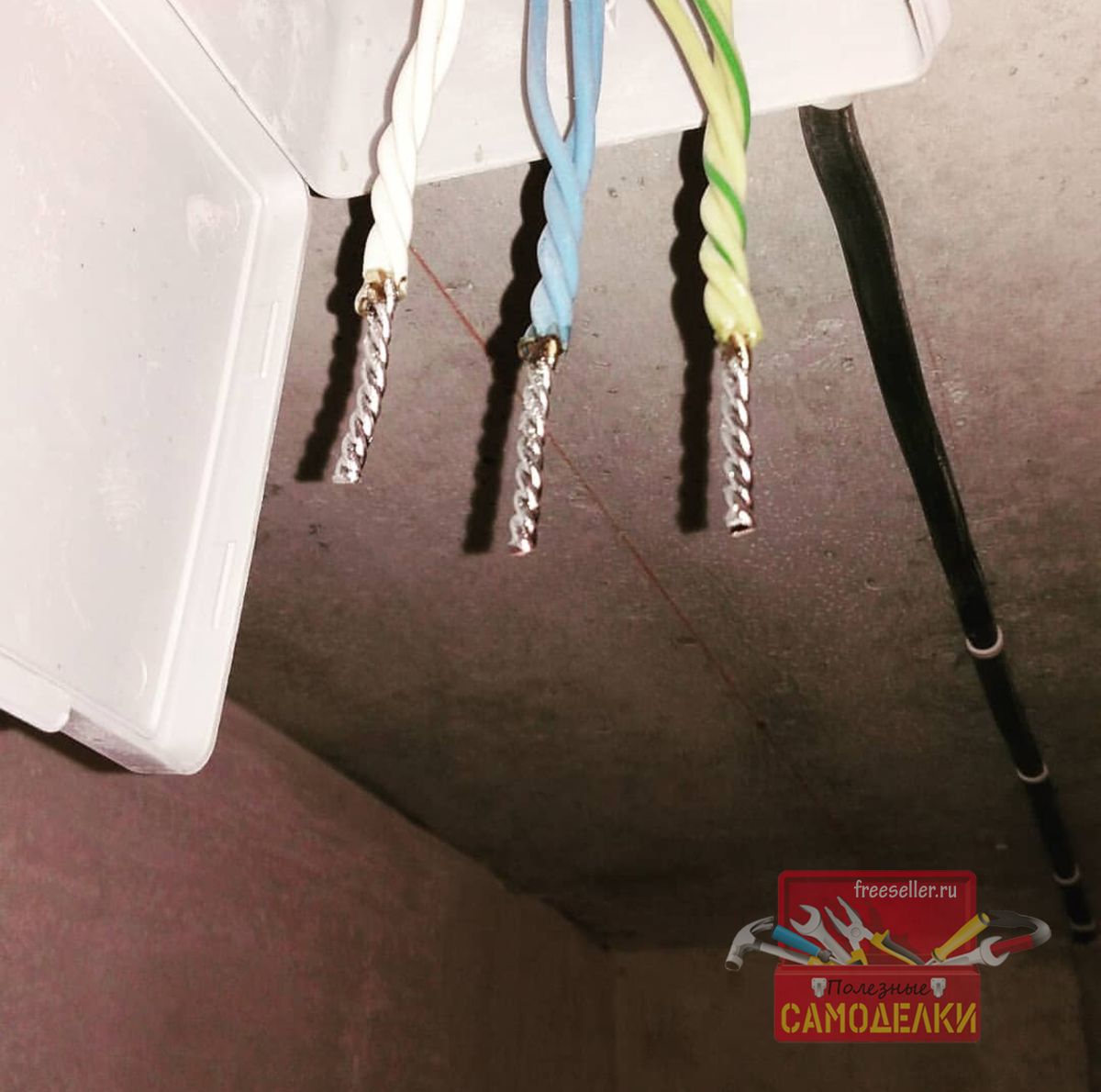

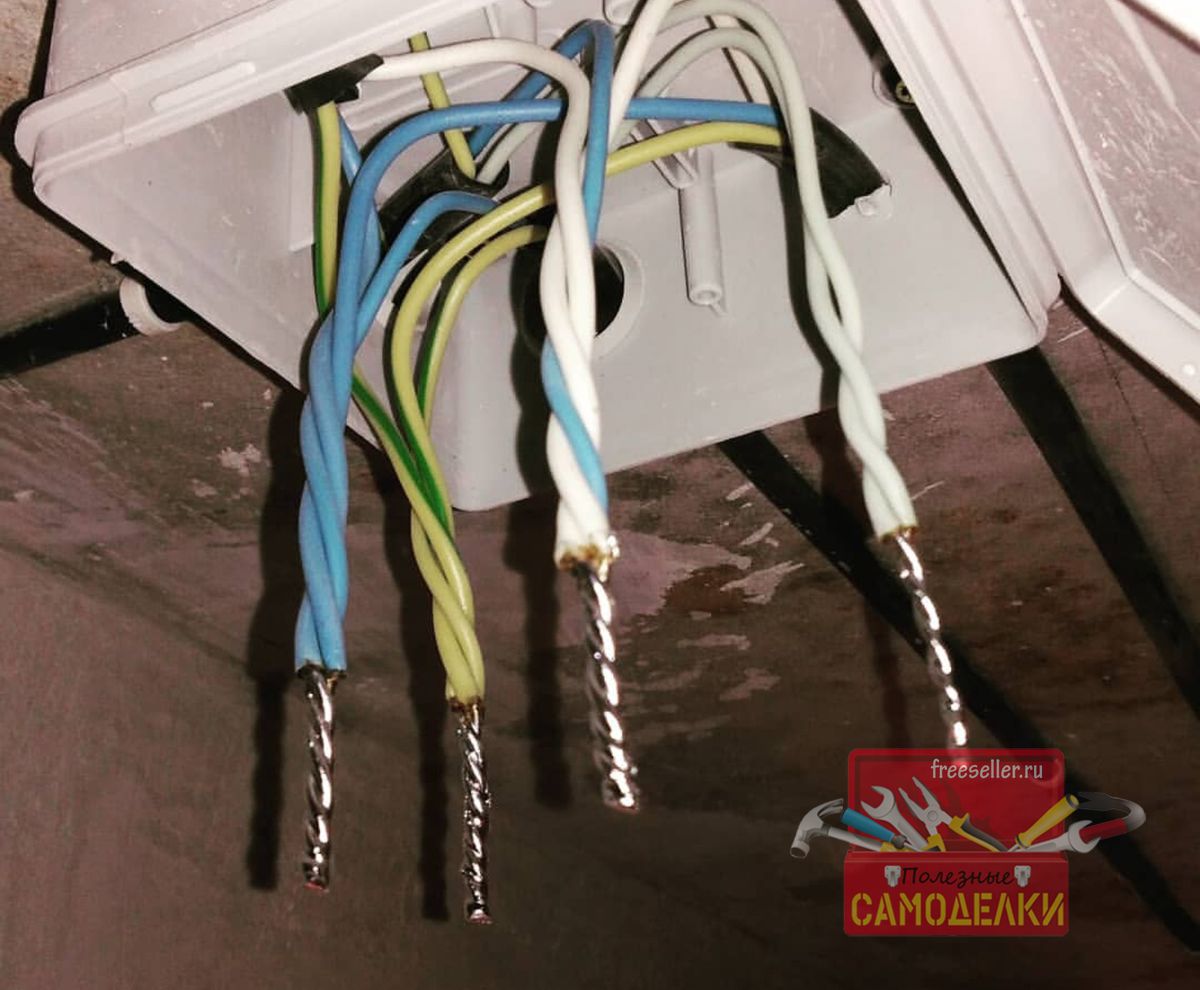

Пайка скруток при помощи тигеляПайка скруток при помощи тигеляПайка скруток при помощи тигеляПайка скруток при помощи тигеля


Ну, вот собственно и все, спасибо за то, что дочитали док конца, о других надежных способах соединения проводов я уже писал раньше несколько публикации, их можно увидеть ниже в похожих самоделках.
