Велосипед из бамбука - своими руками

Делаем велосипед с самодельной бамбуковой рамой своими руками.

Велосипед - отличный и экологичный вид транспорта, в последнее время в нашей стране набирает очень большую популярность.

А знали ли Вы, что существуют различные версии велосипедов, в т.ч. с рамами из бамбука. Стоят такие произведения техники довольно дорого, несколько тысяч долларов.

Кстати бамбук Бамбук отличный материал для изготовления рамы, по своим свойствам напоминает углеволокно.

Имеет небольшой вес, и огромный запас прочности.

Стебли бамбука вырастают прямыми, что дает возможность использовать его в велосипедной раме.

Самодельный велосипед, который собрал автор, используется для ежедневных поездок на работу. При его проектировании и строительстве автор вдохновлялся идеями Craig Calfee, если интересна тема бамбуковых велосипедов, найдите и посмотрите его канал на ютубе.

Изготовление велосипеда

Первая стадия изготовления любой сложной вещи - это ее проектирования. Для проектирования велосипедов можно использовать программу BIKECAD.

С помощью этой программы можно спроектировать любые велосипеды, дорожные горные детские, сосчитать необходимые вылеты, расстояния оборудование, В общем, все то, что нужно для создания по-настоящему индивидуального велосипеда.

Программа присутствует в бесплатной ограниченной версии, а также имеется версии PRo.

После прорисовке проекта приступаем к закупке комплектующих для изготовления рамы, и навесного оборудования.

Энтузиасты подхватили тему, и благодаря им, можно свободно купить. например готовые рамы из бамбука, или комплекты для их самостоятельной сборке. Но предупрежу, сразу  цена кусается.

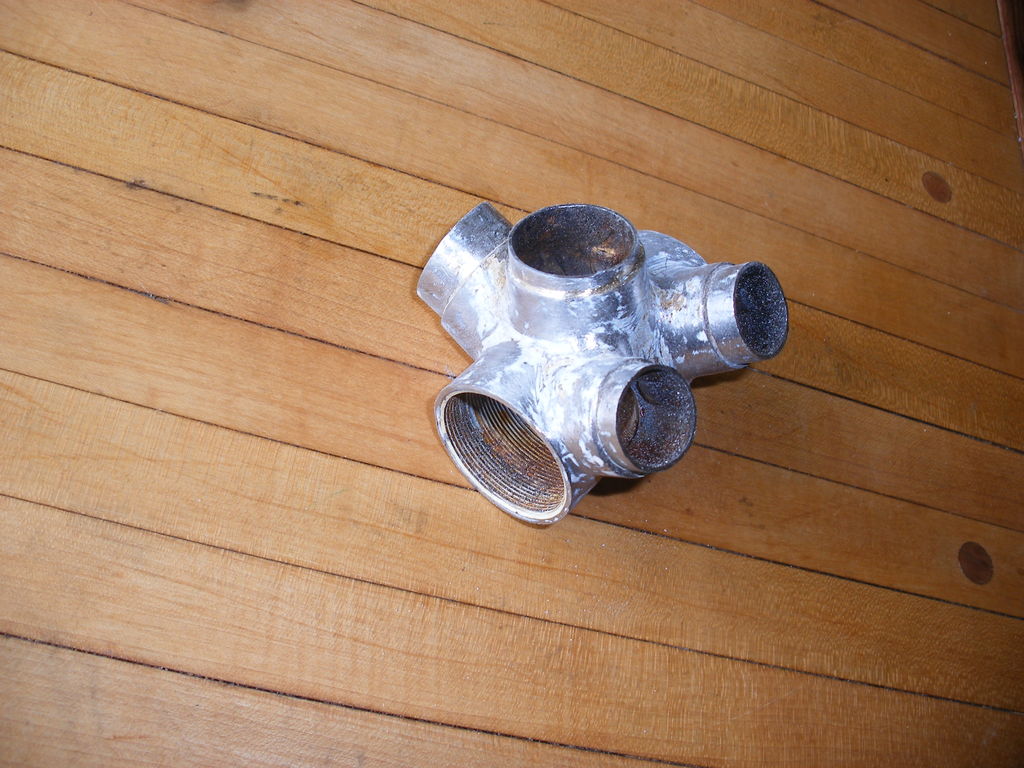

Поэтому автор пошел по другому пути и закупил стебли бамбука в местном питомнике, а каретку. узел крепления заднего колеса, вилку с рулевым стаканом было принято решение использовать от старого велосипеда.

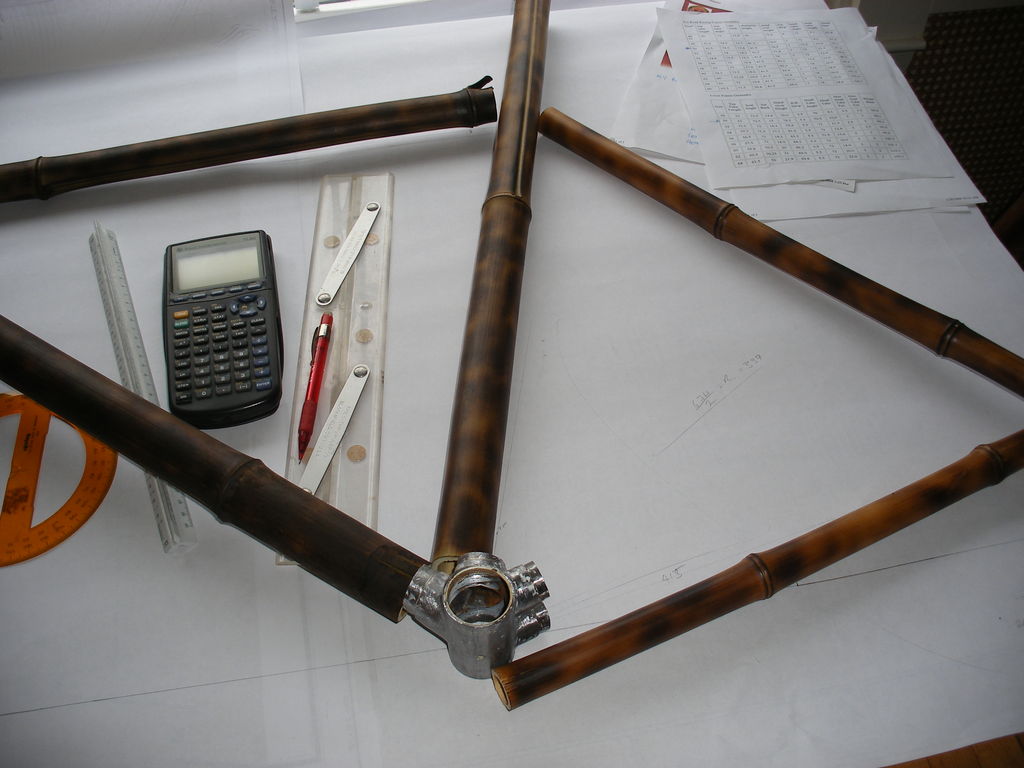

Когда комплектующие были собраны, приступил к предварительной заготовке деталей и подгонке.

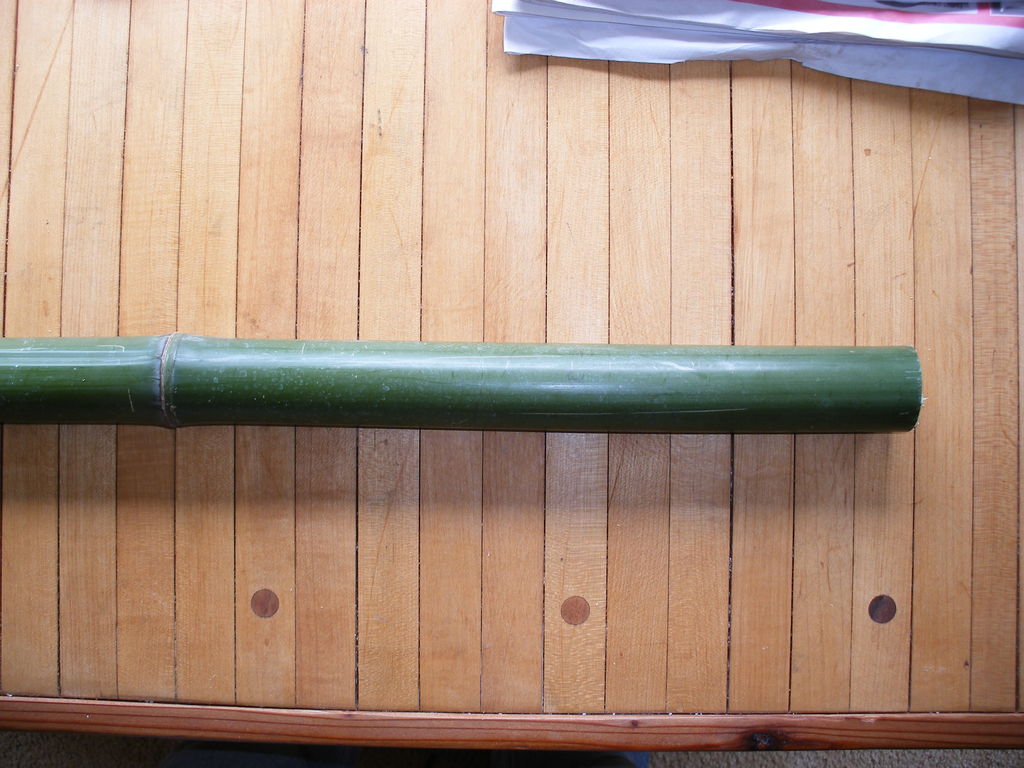

Бамбук, который был приобретен для изготовления велосипеда был свежесрезанным зеленого цвета, и прежде чем приступить к изготовлению велика его необходимо высушить.

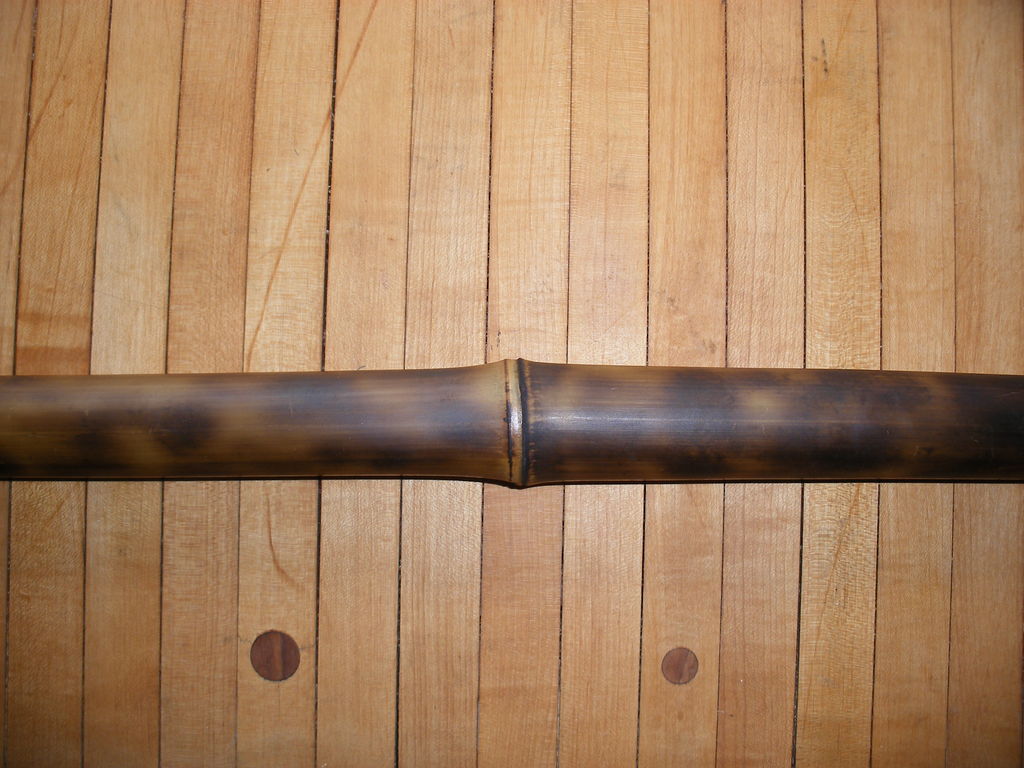

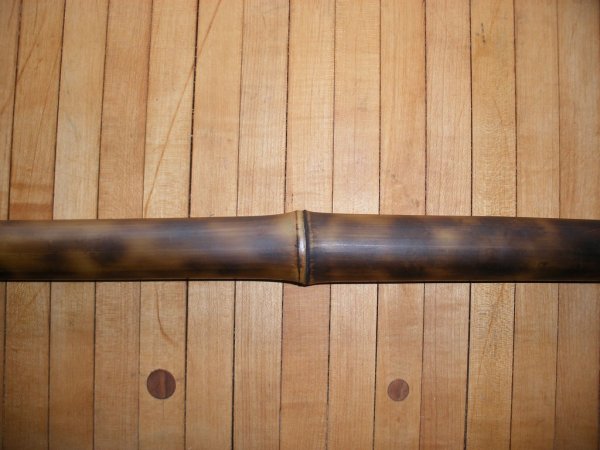

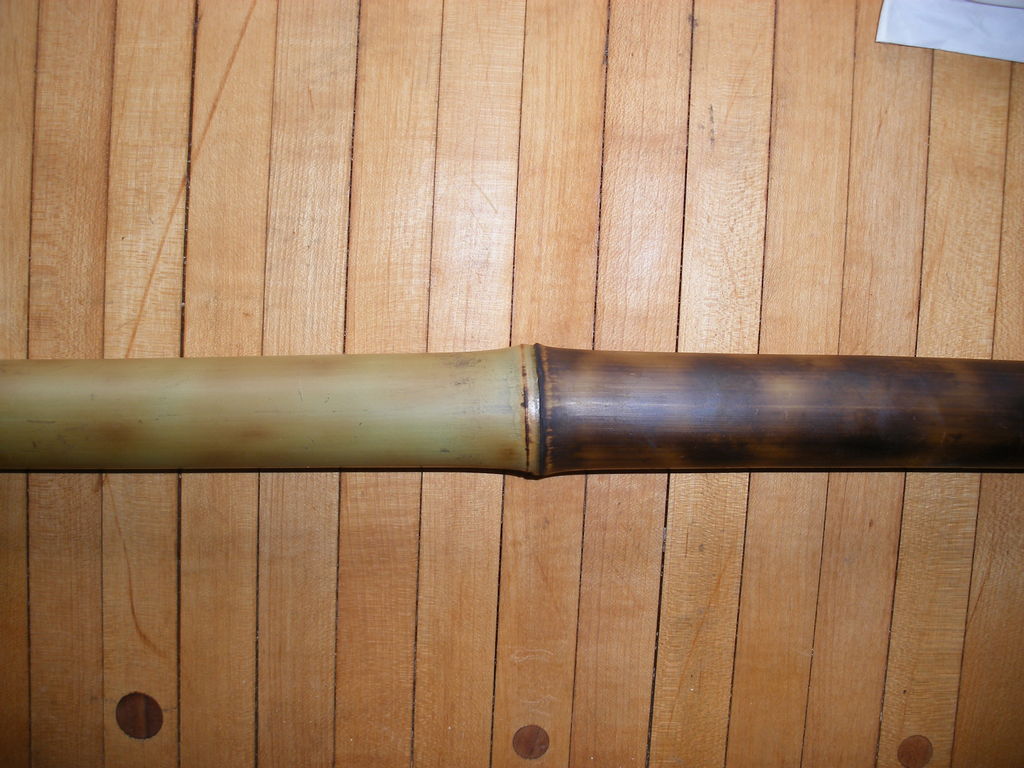

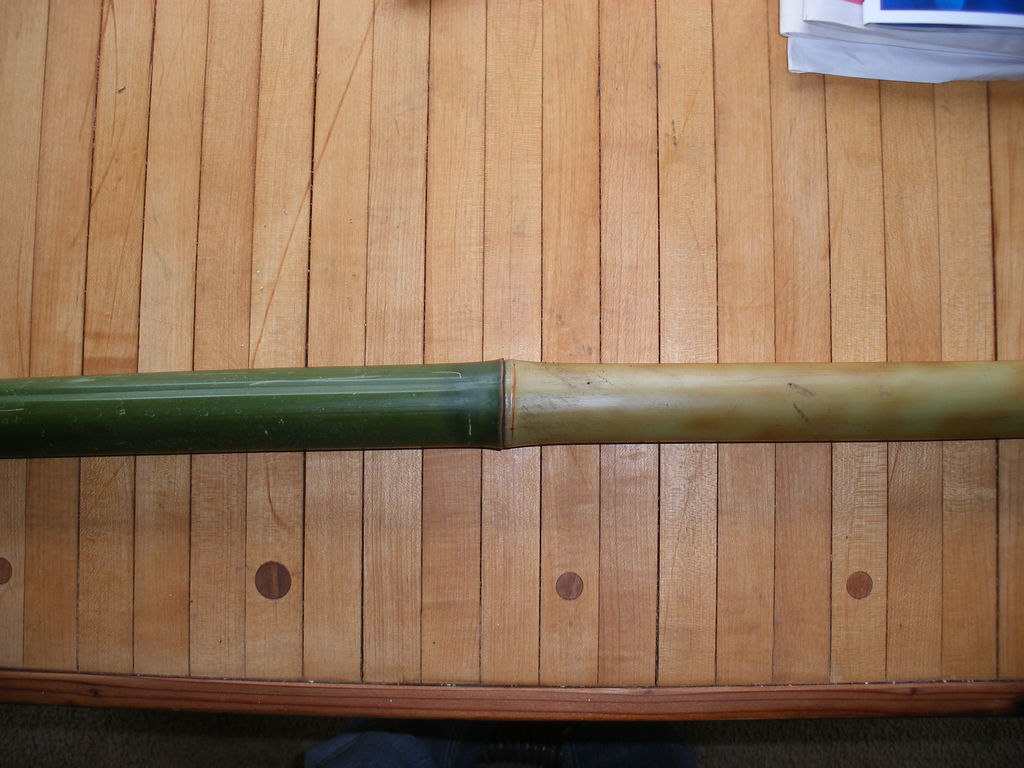

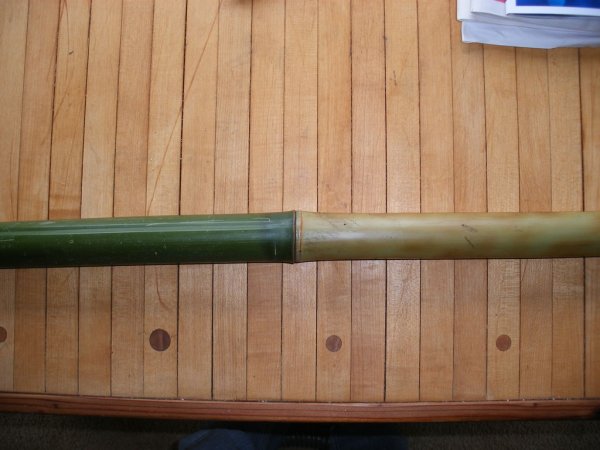

Сушку бамбука автор производил с помощью паяльной лампы, процесс несложный, но требует определенной сноровки и знания хитростей. сушить бамбук нужно медленно и равномерно. Сначала превращаем зеленые участки стебля в светло-коричневые, уже пОсле чего обрабатываем до темно-коричневого цвета.

Имеете ввиду, зеленый бамбук легко пилиться обрабатывается, после того как его высушить материал становиться гораздо прочнее, и обрабатывать становиться тяжелее.

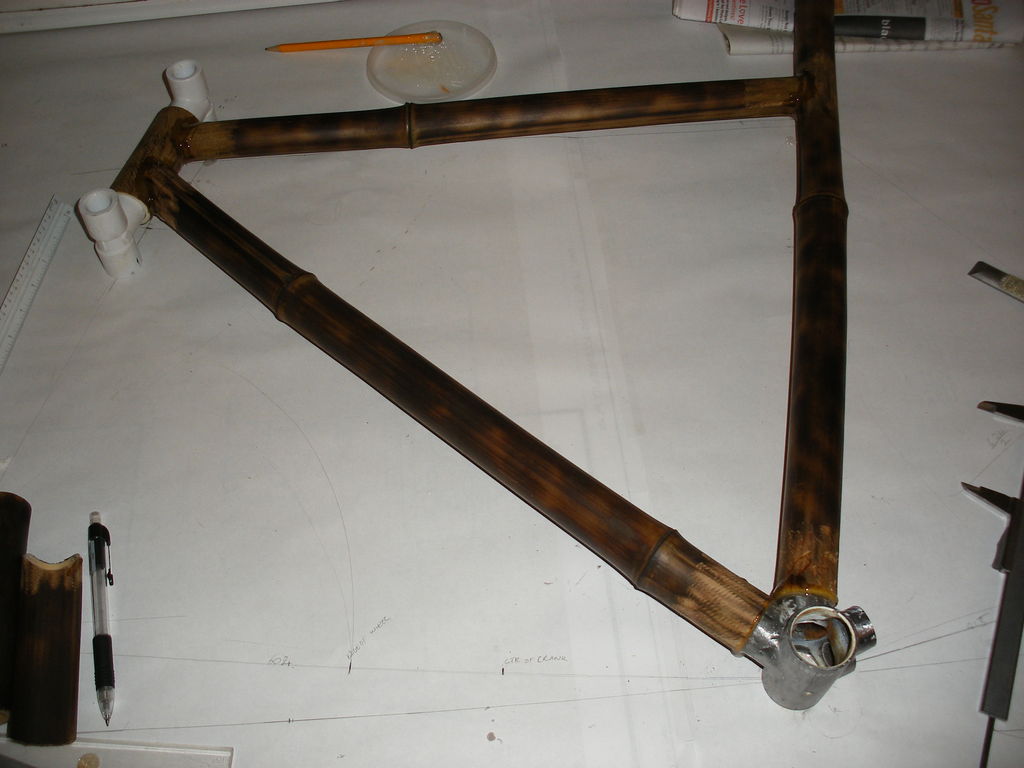

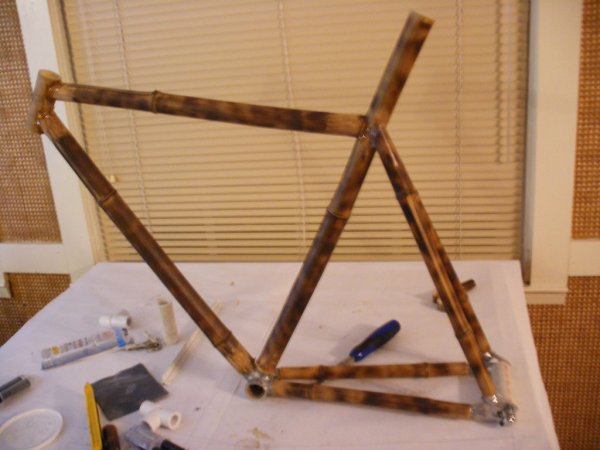

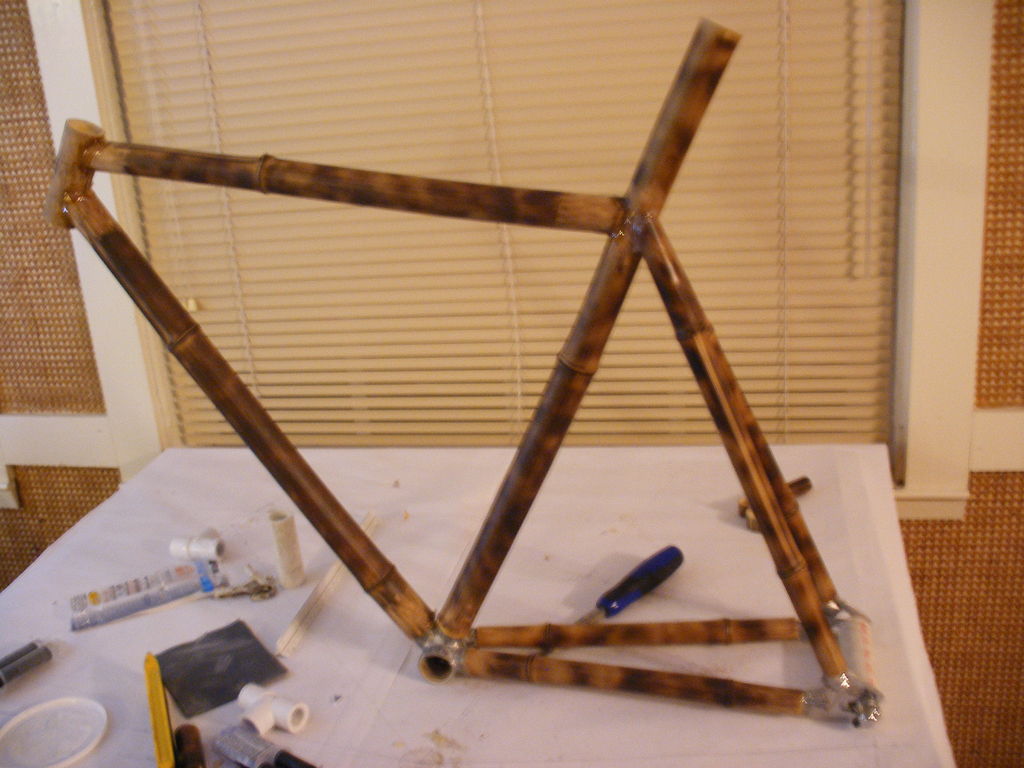

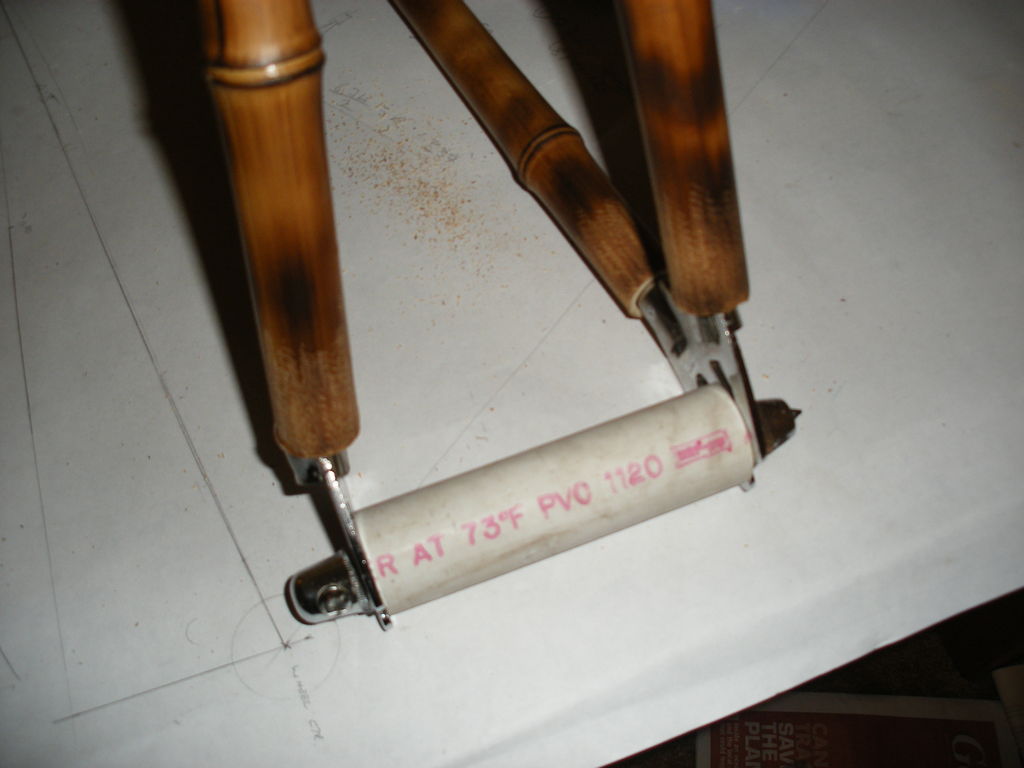

Теперь когда исходные материалы были подготовлены можно приступить к изготовлению сборке и склейки рамы.

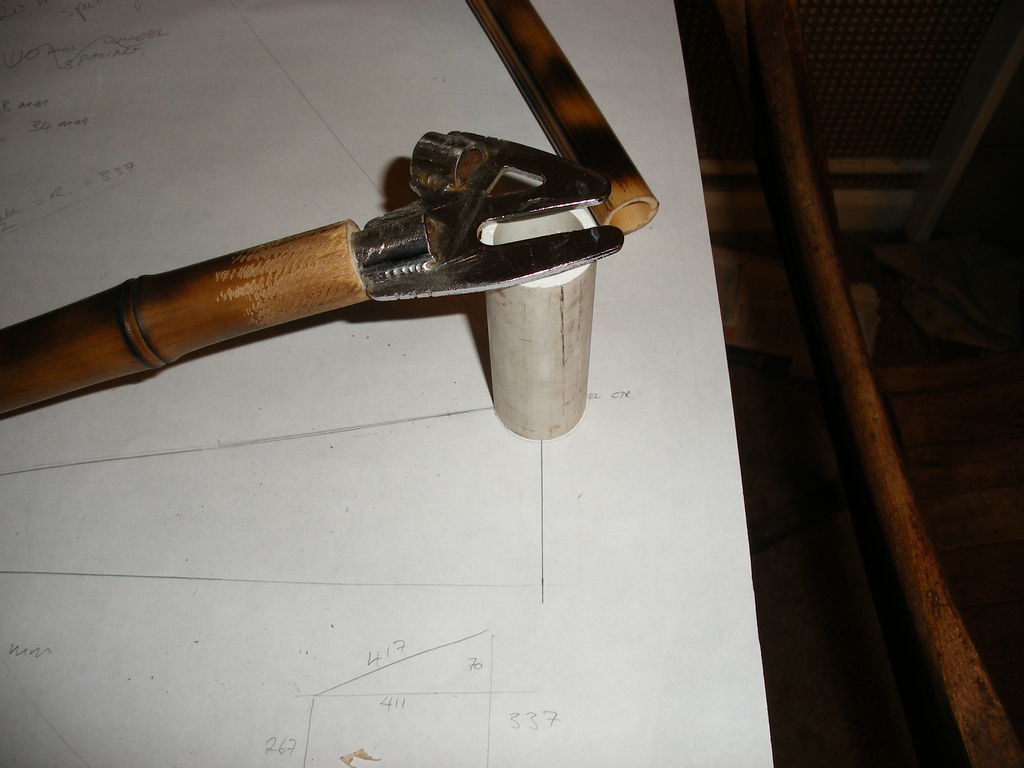

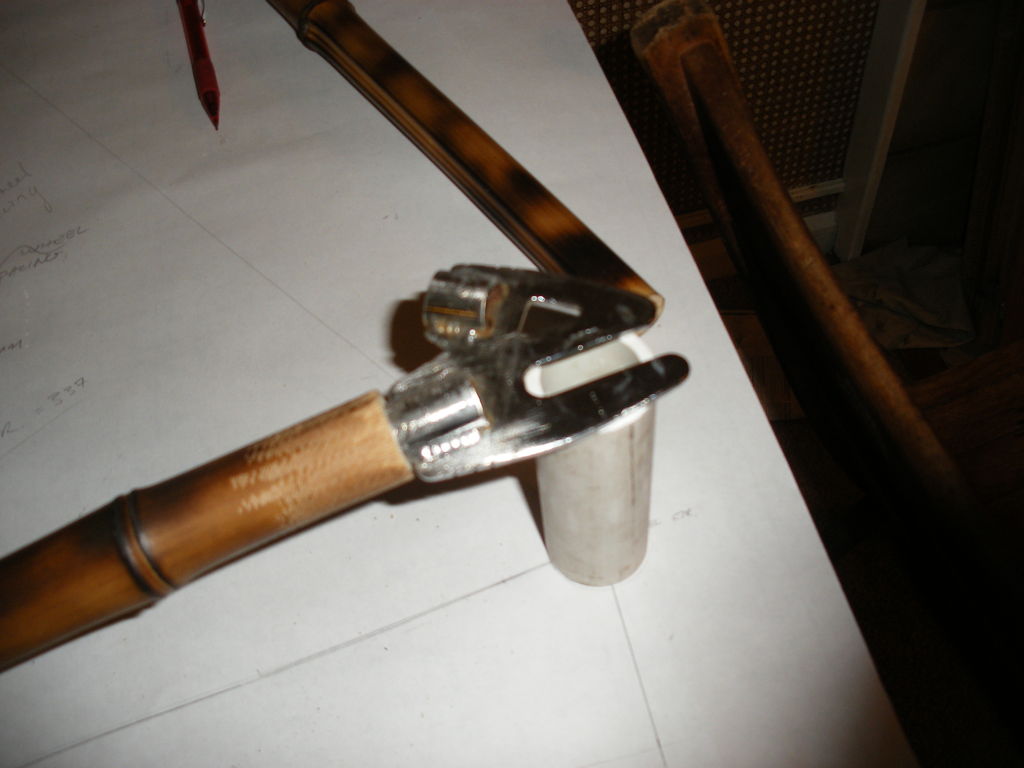

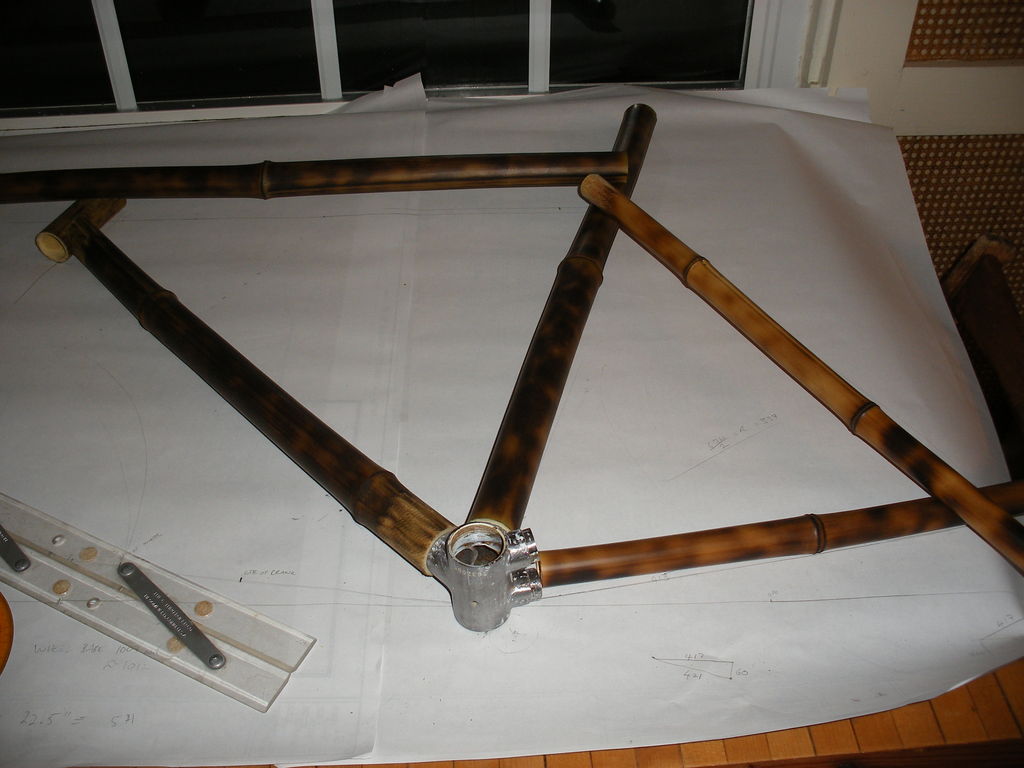

Важно тщательно соблюсти геометрию рамы. Рулевой стакан и остальные детали обрабатываются полукруглой стамеской. и подлежат склейке эпоксидной смолой.

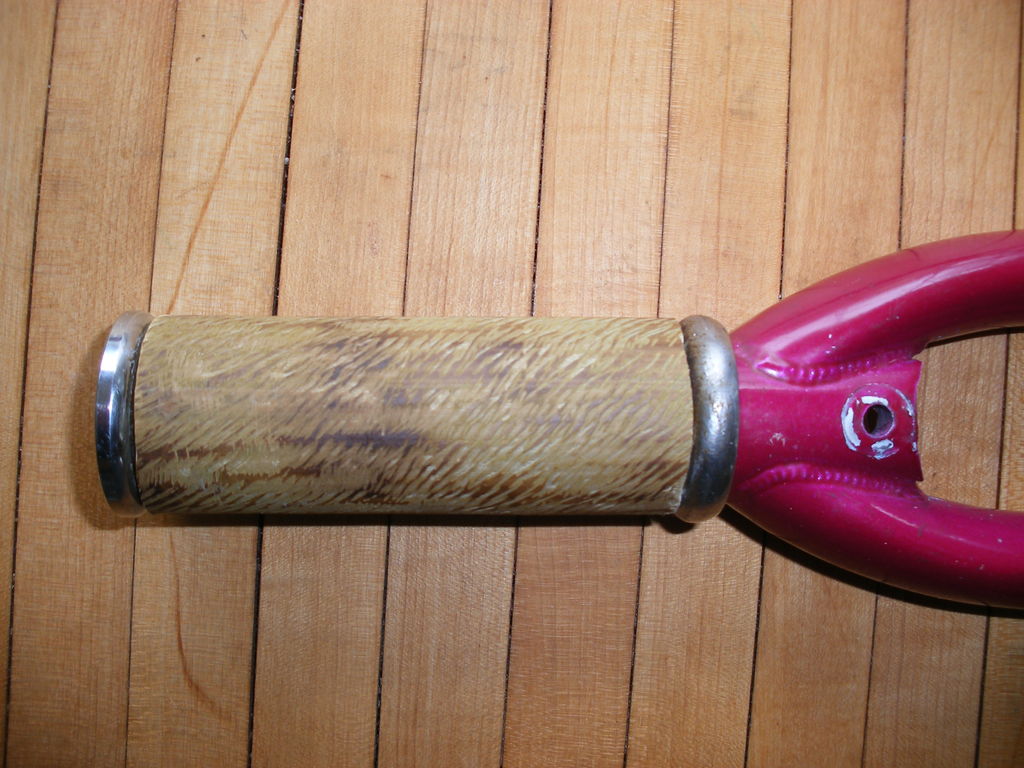

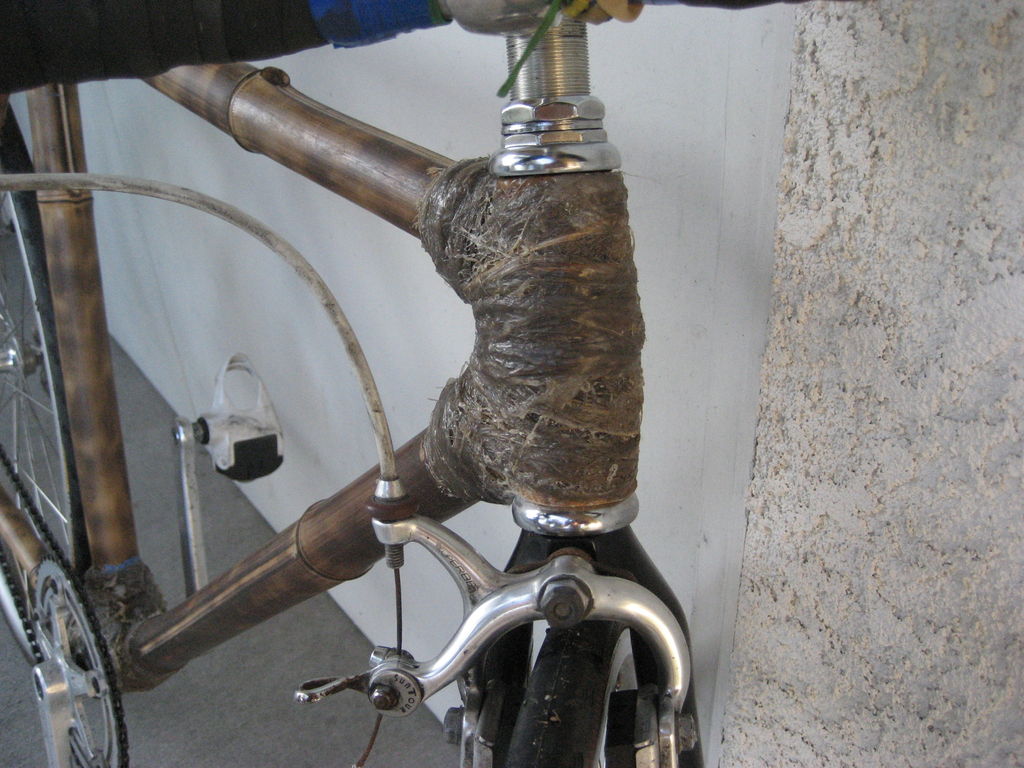

Интеграция вилки в самодельный рулевой стакан из бамбука.

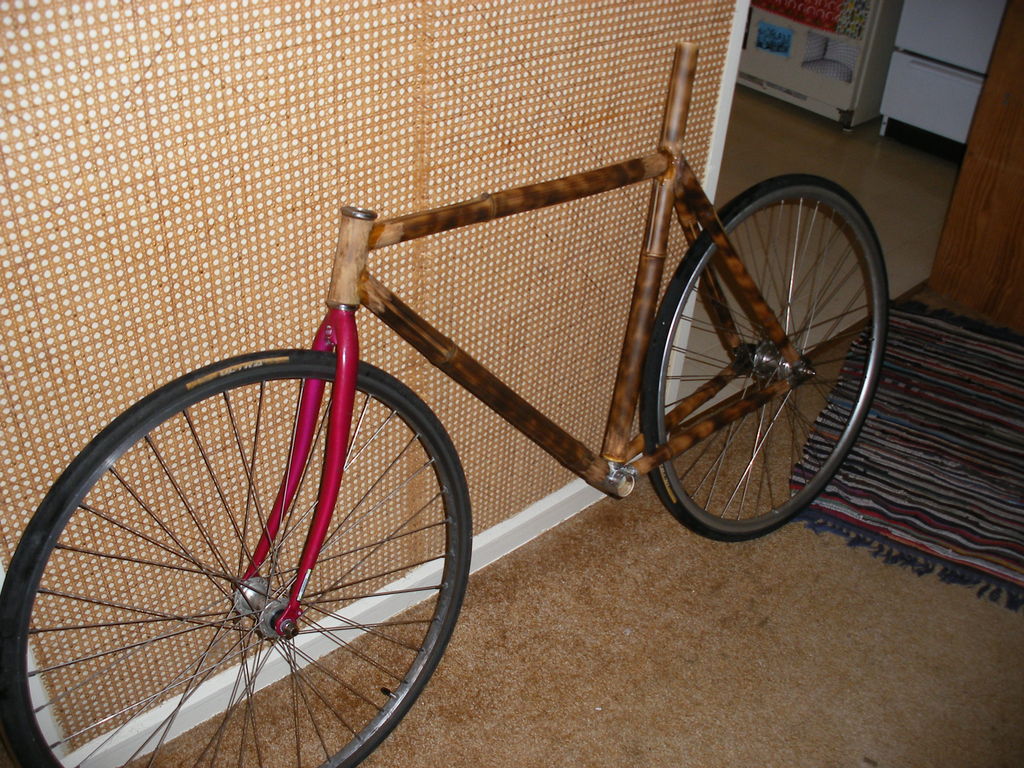

После сборки рамы, можно поставить и колеса, если все сошлось, можно приступить к следующему шагу.

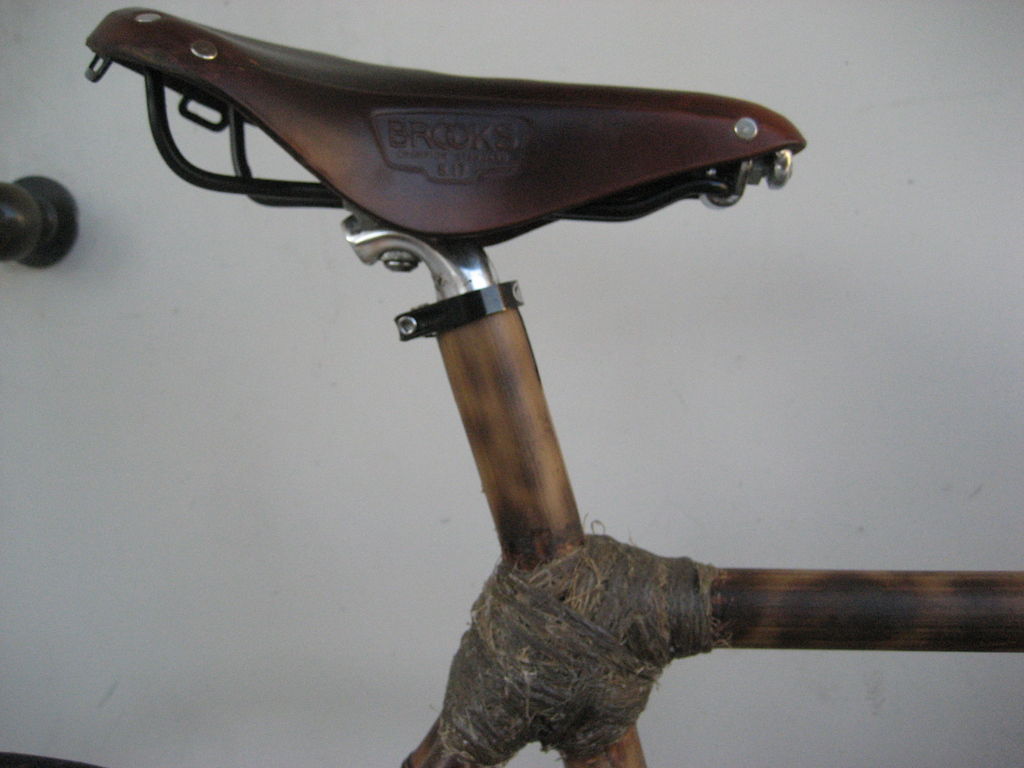

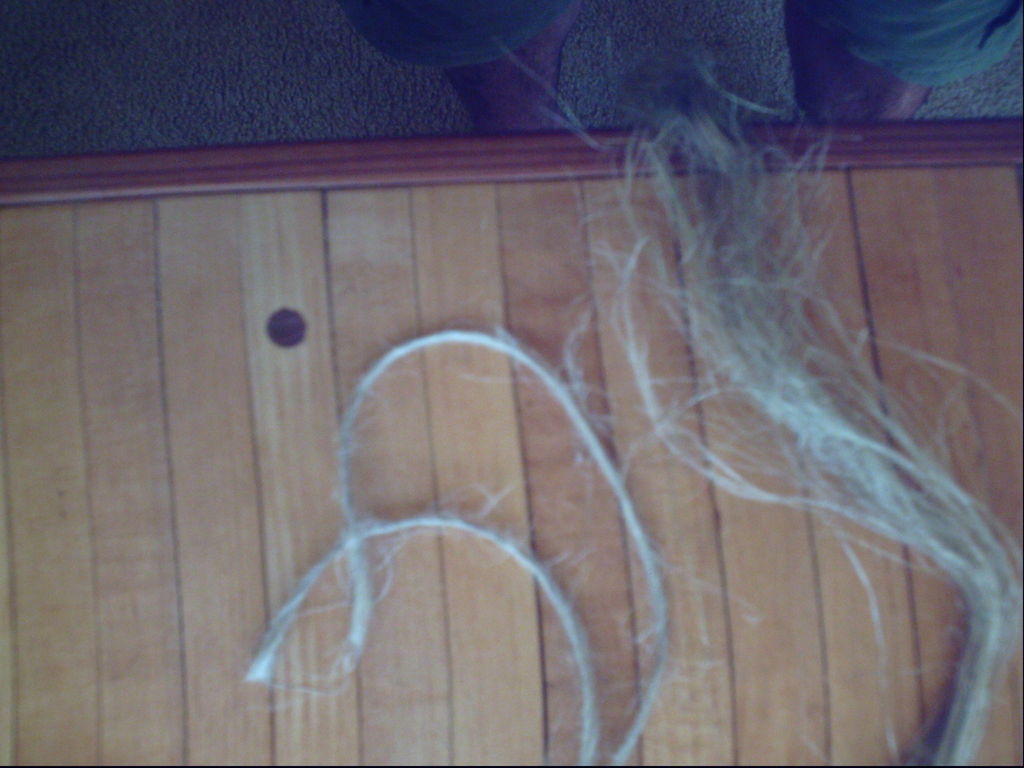

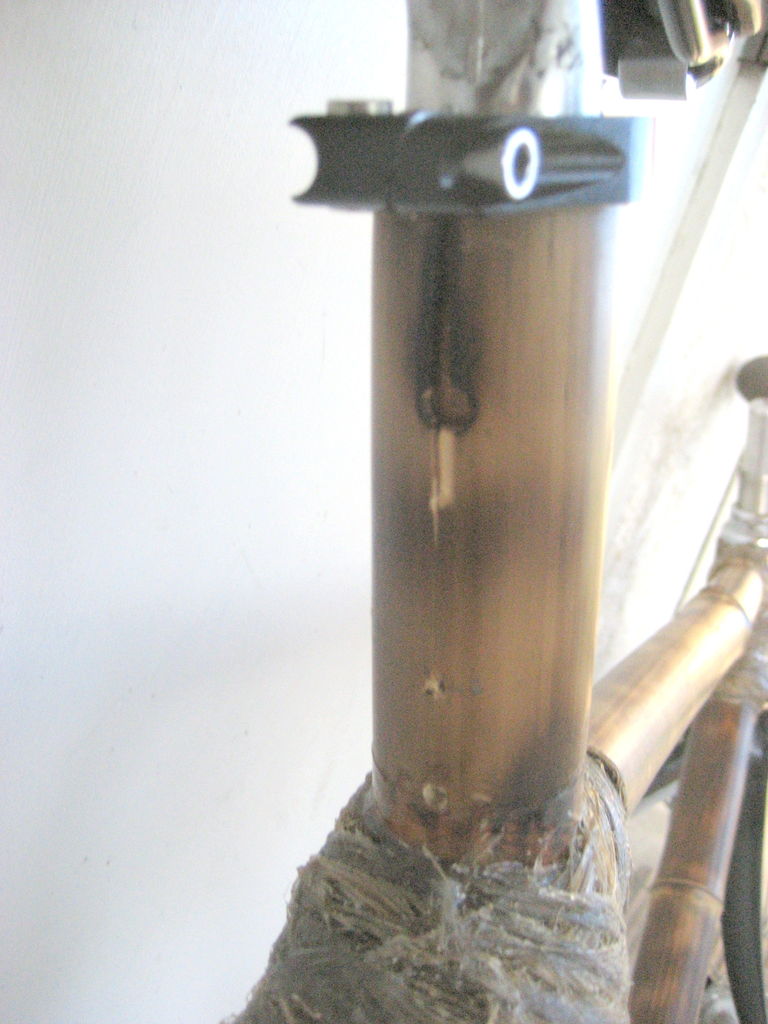

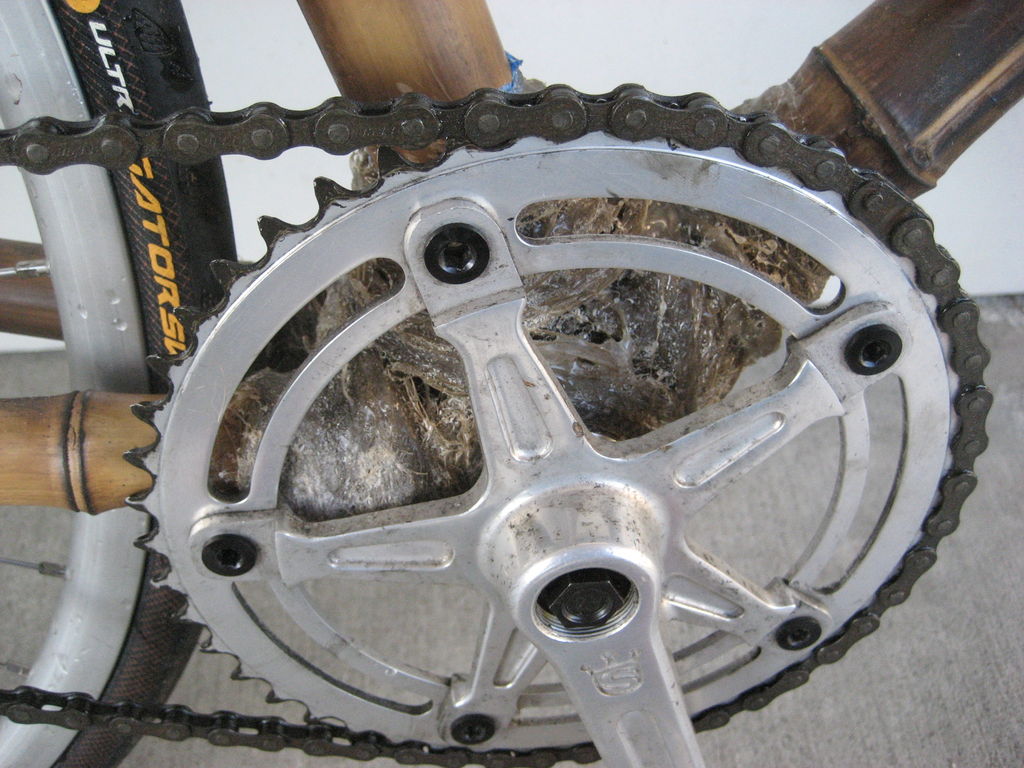

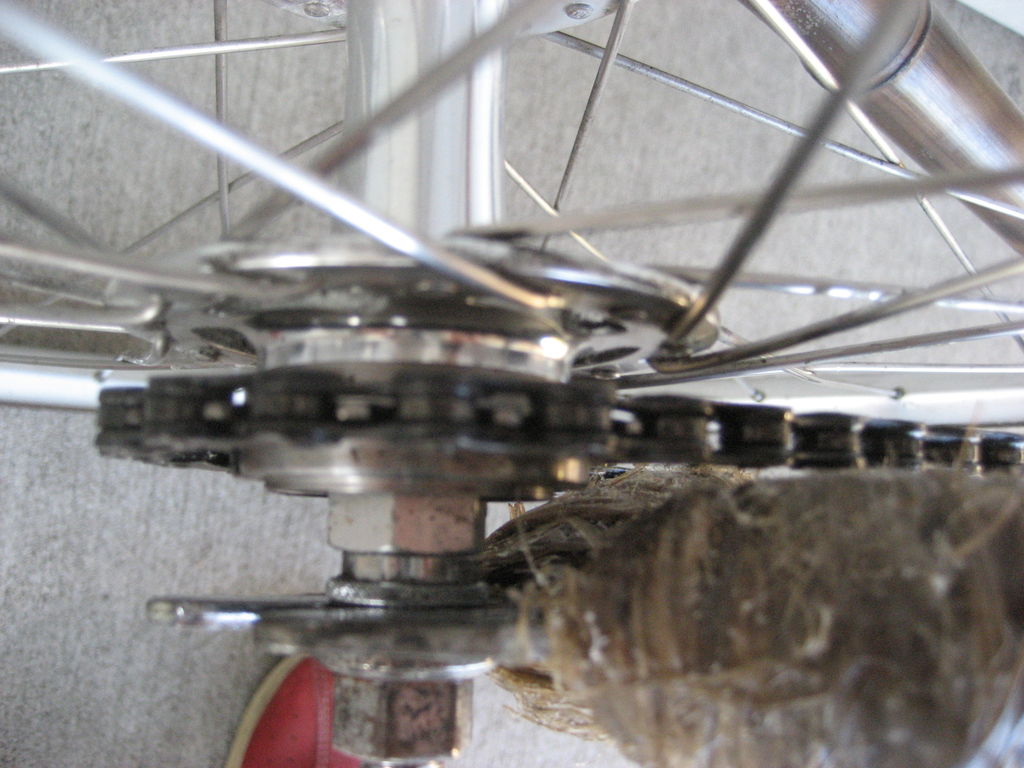

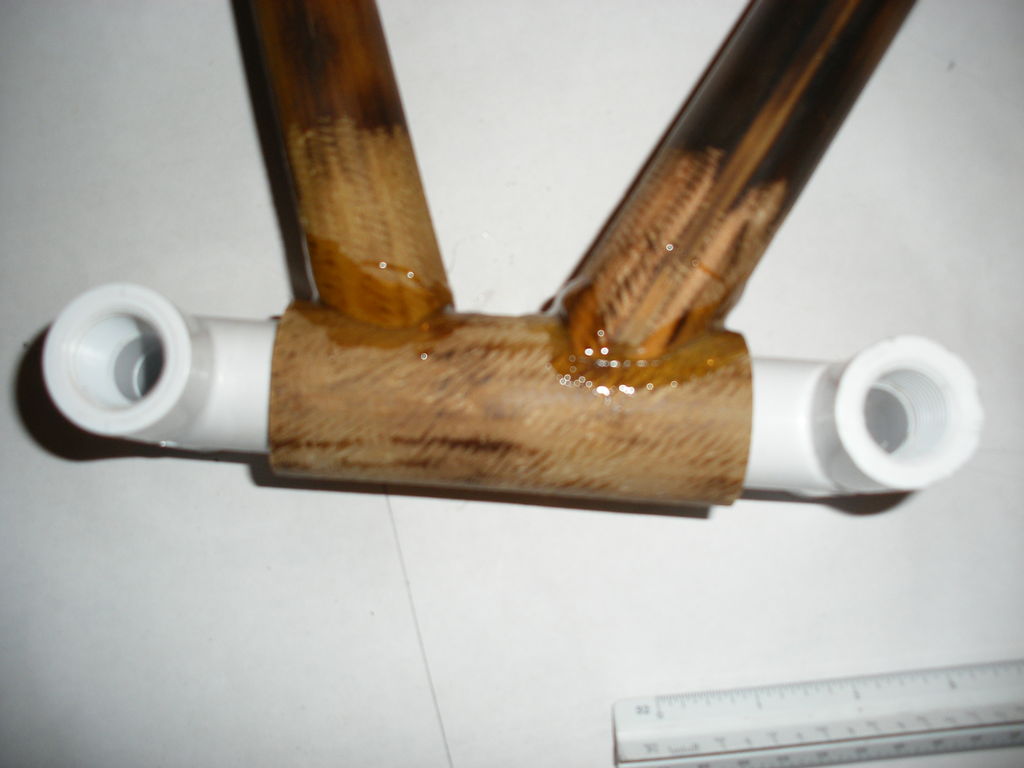

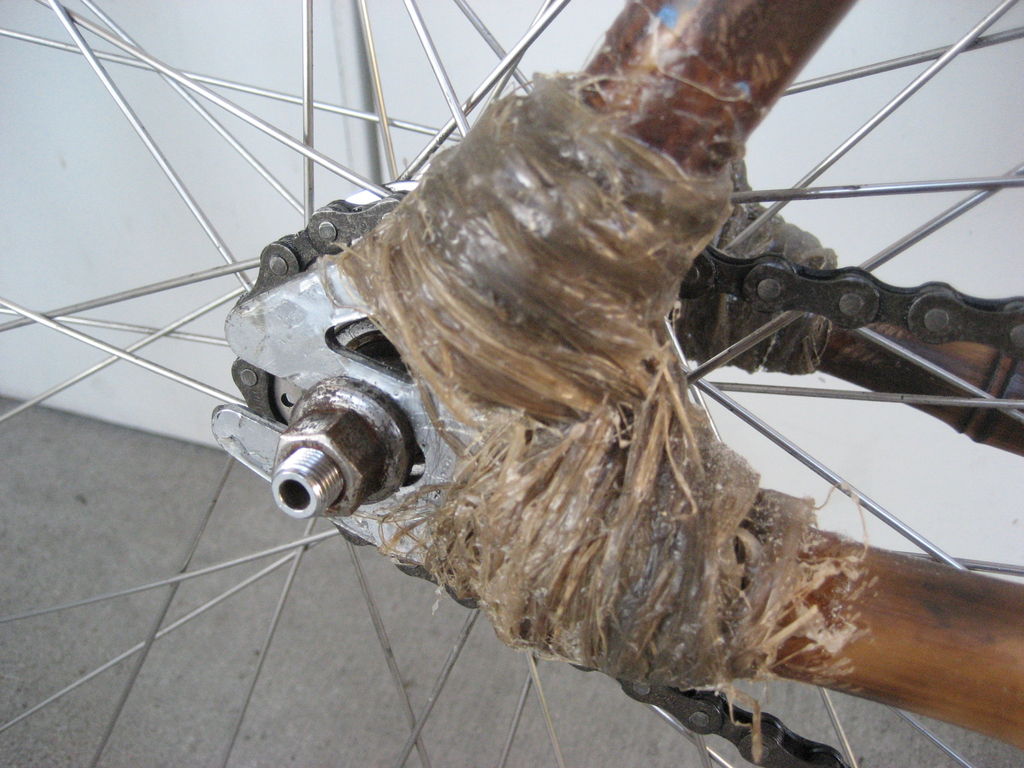

Следующий этап обработка склеиваемых узлом волокнами конопли и склеивание при помощи УФ-стойкого эпоксидного клея.

Процесс довольно грязный, требует аккуратности, лучше защитить подготовленную раму пленкой или газетками.

Сначала нанес небольшое количество эпоксидного клея на обрабатываемые поверхности, затем испачкал волокна конопли в эпоксидке и обмотал узлы.

Можно использовать стеклоткань или углеволокно, но автор пошел по другому пути.

Теперь, можно приступить к последнему этапу - устанавливаем оборудование и производим настройку и регулировку.

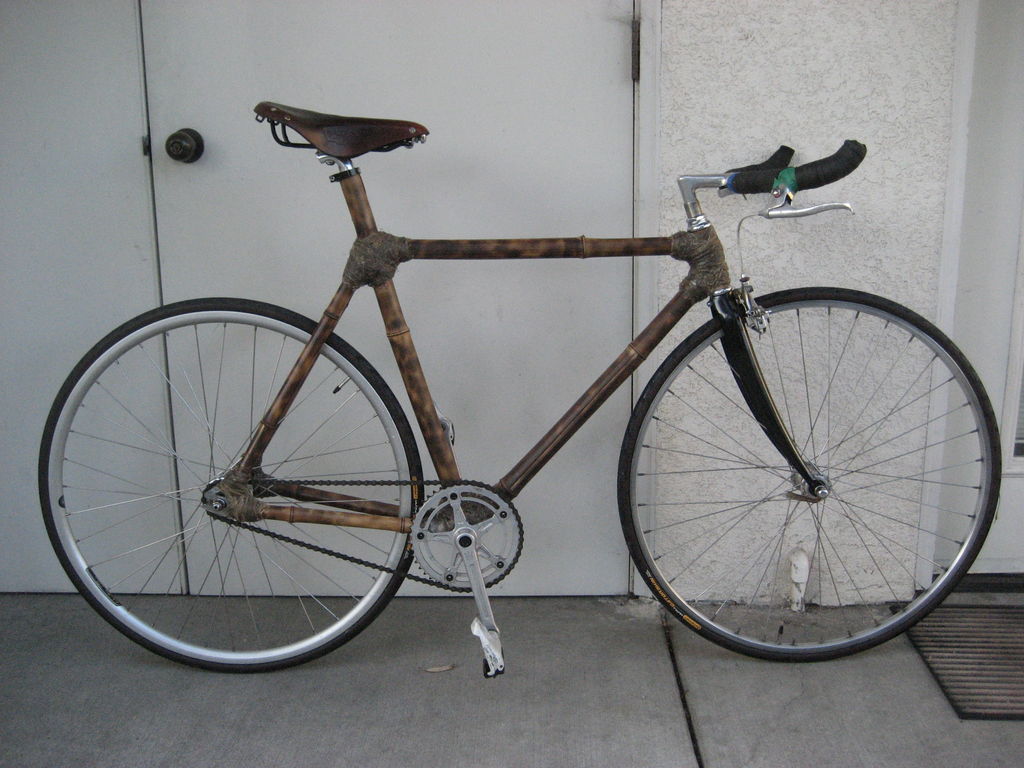

Готовый велосипед из бамбука выглядит вот так.
