Как переключались елочные гирлянды 60 лет назад - разборка и обзор устройства.

  • Опубликовано: 21 января 2019

Старинное устройство для переключения елочных гирлянд


Самодельное старинное устройство для переключения елочных гирлянд механическим способом, изготовленное примерно около шестидесяти лет назад. Разбор и изучение конструкции.


Приветствую самодельщиков и поздравляю всех с наступившим Новым годом!


И хотя новогодние праздники уже прошли, я, тем не менее, хочу представить одну очень интересную самоделку как раз на новогоднюю тему. Нашел я эту самоделку не так давно, среди старого хлама у себя в сарае.


Дело в том, что эта самоделка достаточно старая, можно даже сказать старинная и являющаяся своеобразным антиквариатом среди самоделок. Сделана она была еще лет 50-60 назад, то есть примерно в шестидесятых годах прошлого века, а может даже и чуть раньше, то есть в конце 50-х годов.


Причем сделал ее кто-то из моих предков, возможно, мой дед или же его родственники. Хотя, возможно, это был брат моей бабушки, который в то время как раз работал на одном из авиационных заводов.


Самоделкой этой пользовались еще моя мама и ее братья, когда были детьми и подростками. Однако где-то в 70-х годах, эта самоделка потерялась и случайно нашлась только сейчас, спустя несколько десятков лет.

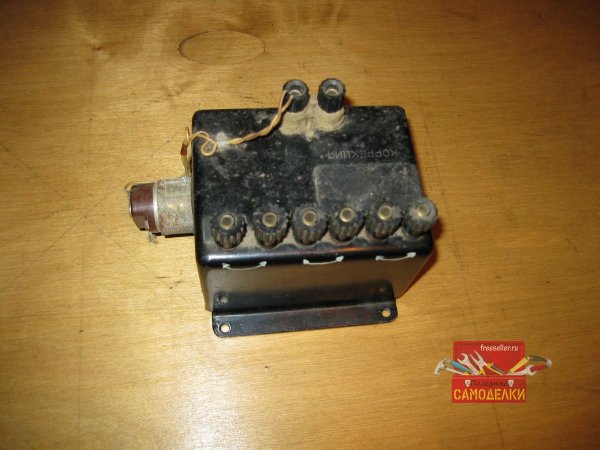

Вот так выглядит эта самоделка.

Старинное устройство для переключения елочных гирлянд


А предназначена она для переключения елочных электрогирлянд. Причем самое интересное, что переключает она гирлянды не электронным способом, а механическим, при помощи электродвигателя с редуктором, на валу которого находятся специальные кулачки. По-видимому, в то время невозможно было сделать устройство для переключения гирлянд электронным способом, возможно из-за отсутствия радиодеталей или по какой-либо иной причине. И поэтому кто-то из моих предков решил эту проблему, изготовив вот такое оригинальное механическое устройство.

Рассмотрим это устройство подробнее.

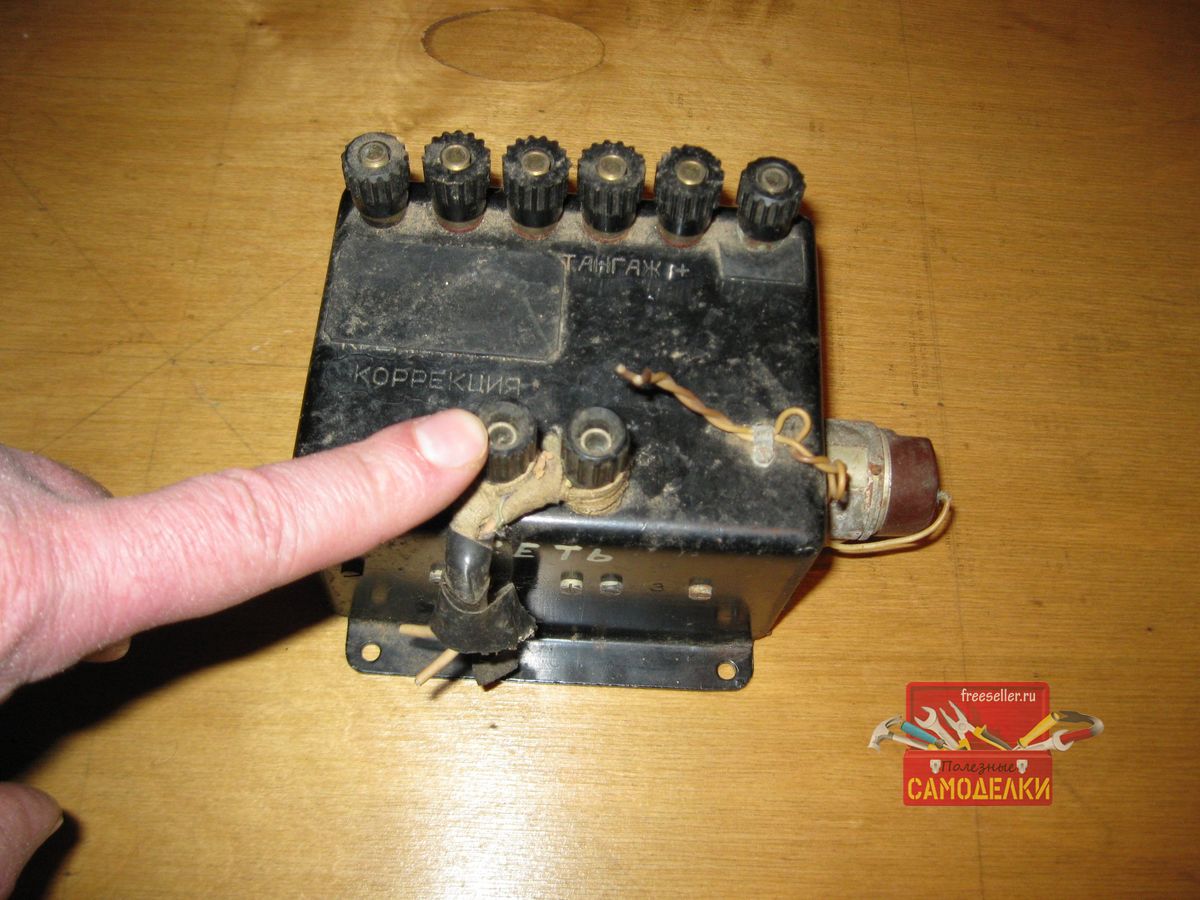

Само это устройство представляет собой небольшую коробку из черной пластмассы, возможно, взятой от какого-то прибора.Сверху этой коробки находятся разъемы. С одной стороны разъемы для подключения гирлянд.

Старинное устройство для переключения елочных гирлянд

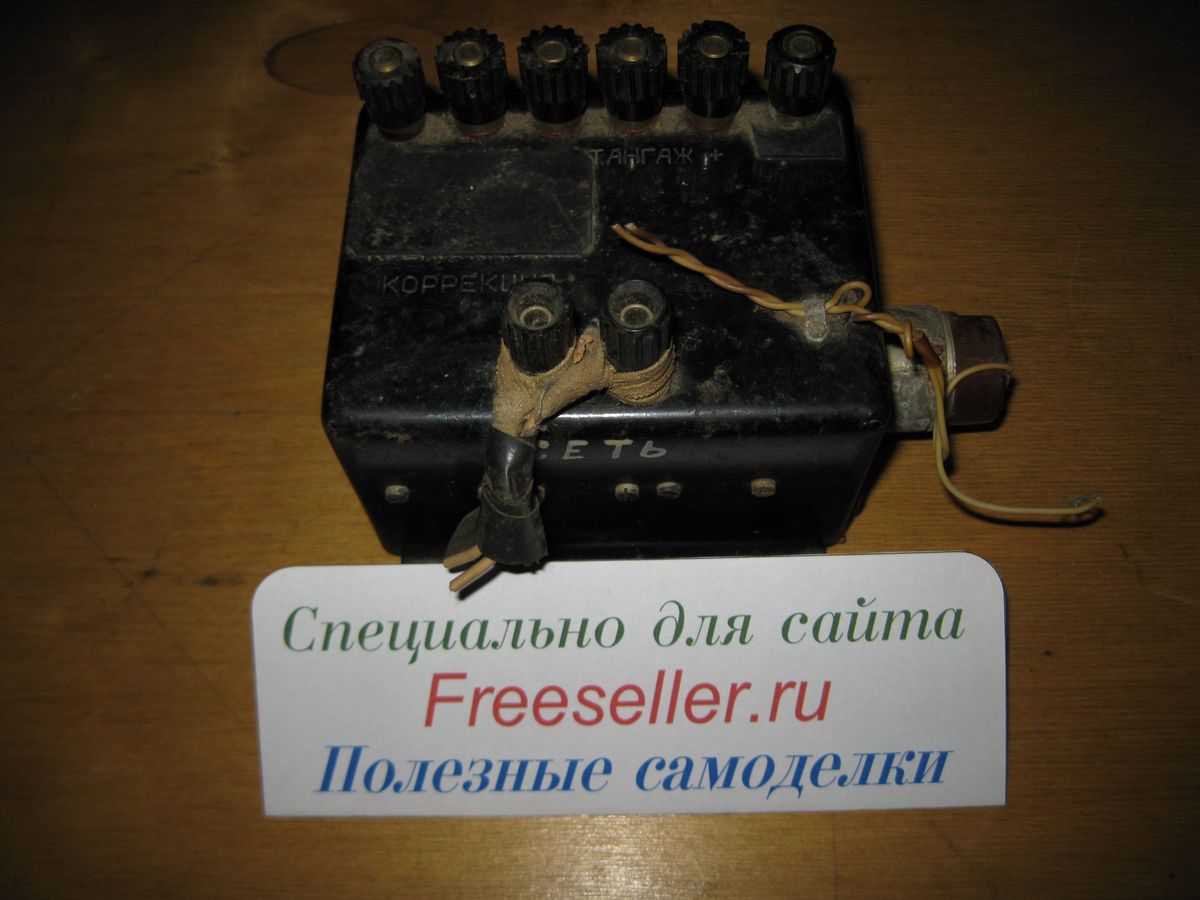

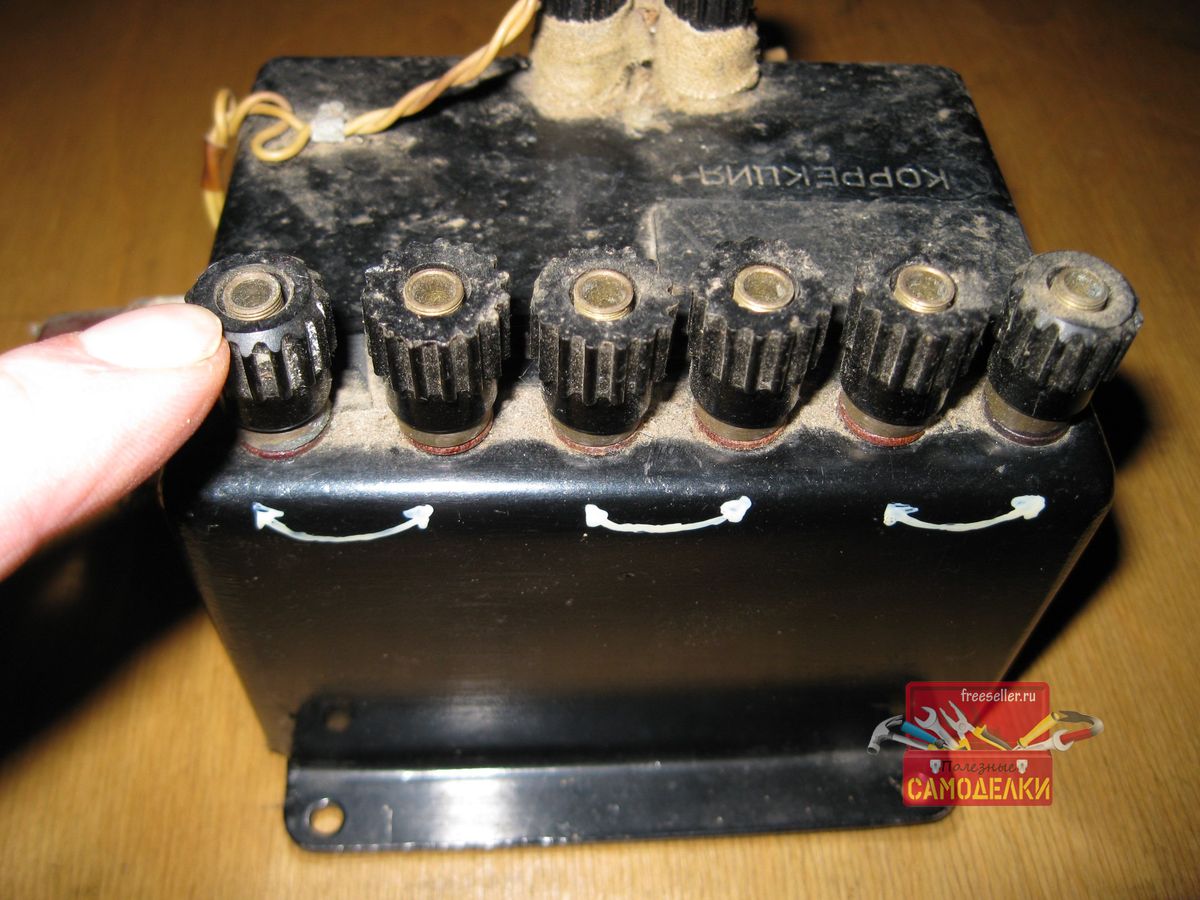

А с другой для подключения сетевого провода.

Старинное устройство для переключения елочных гирлянд

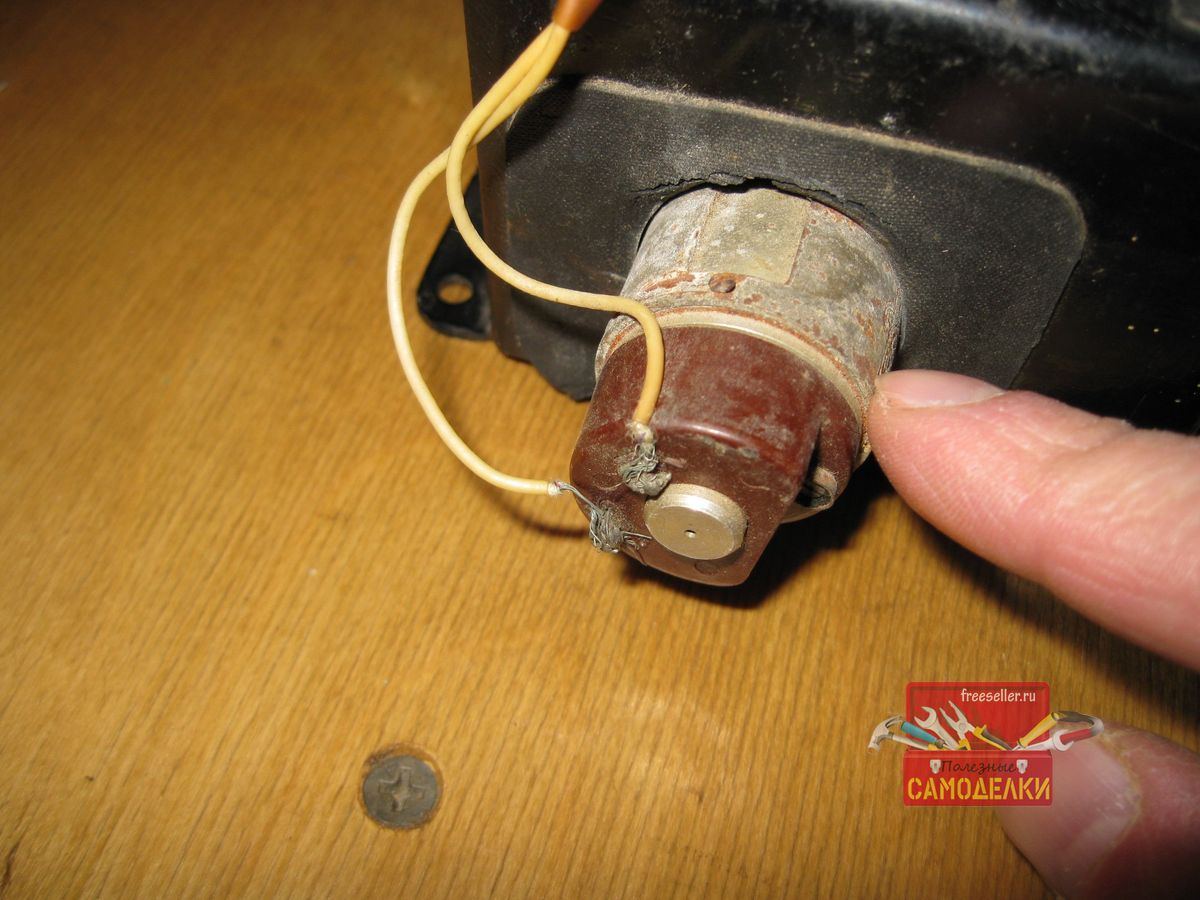

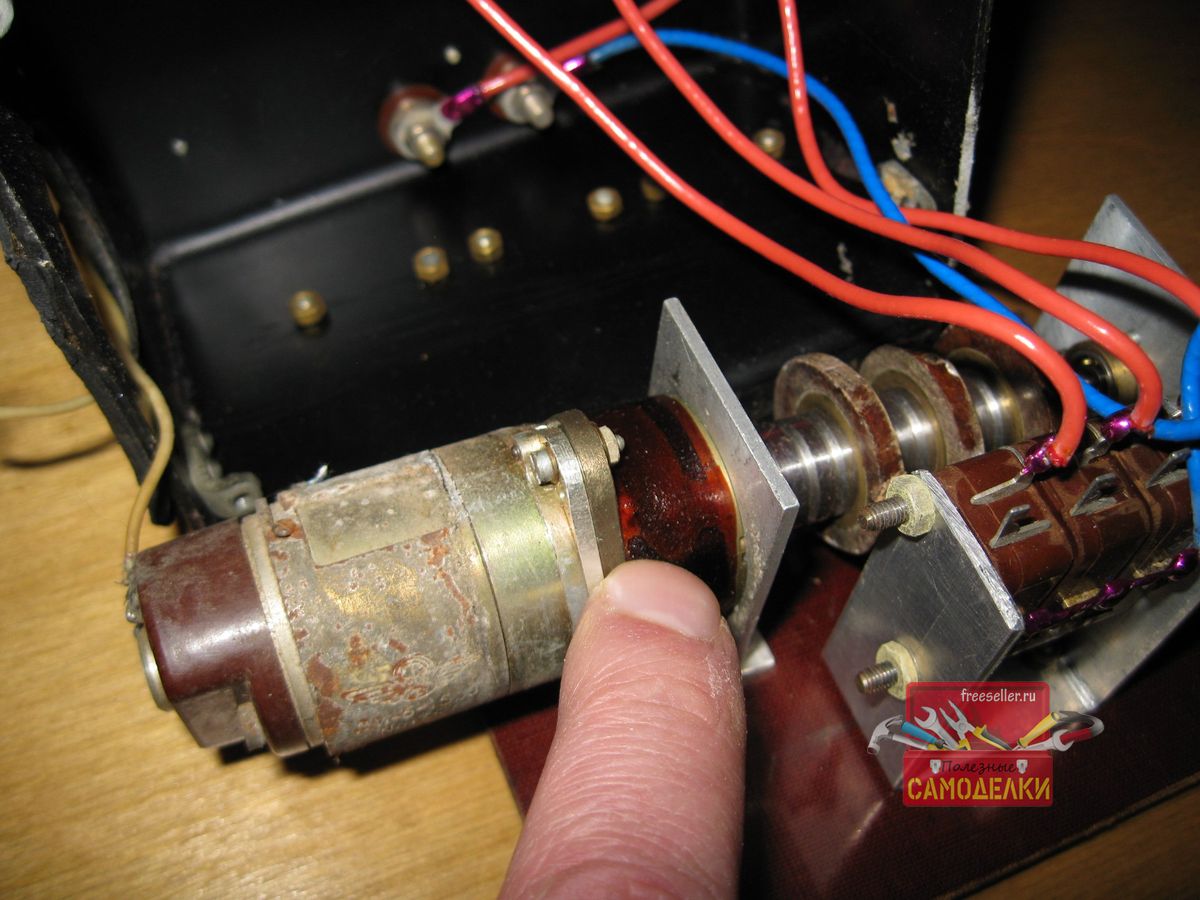

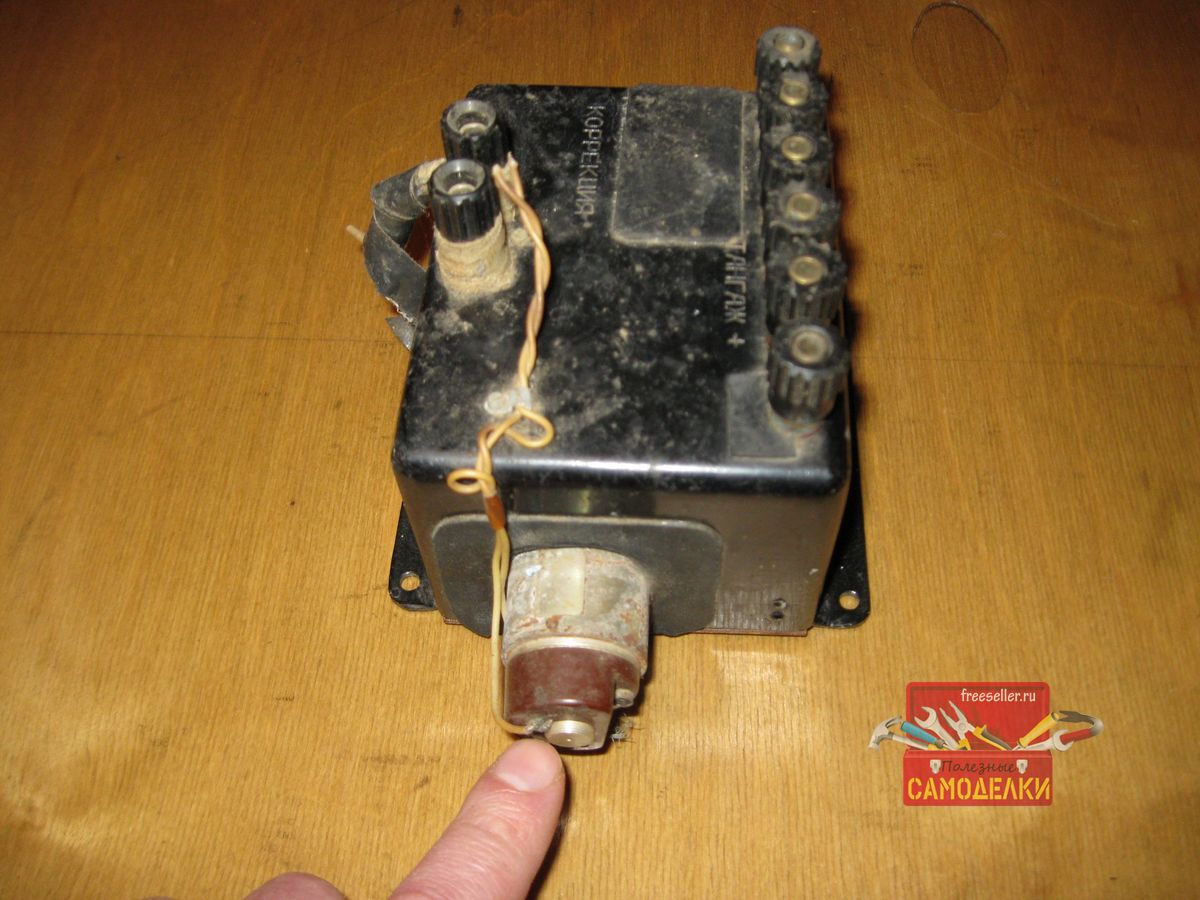

Сбоку из этой коробки выходит задняя часть электродвигателя. Этот электродвигатель запитывается от источника постоянного тока, напряжением 9 вольт.

Старинное устройство для переключения елочных гирлянд

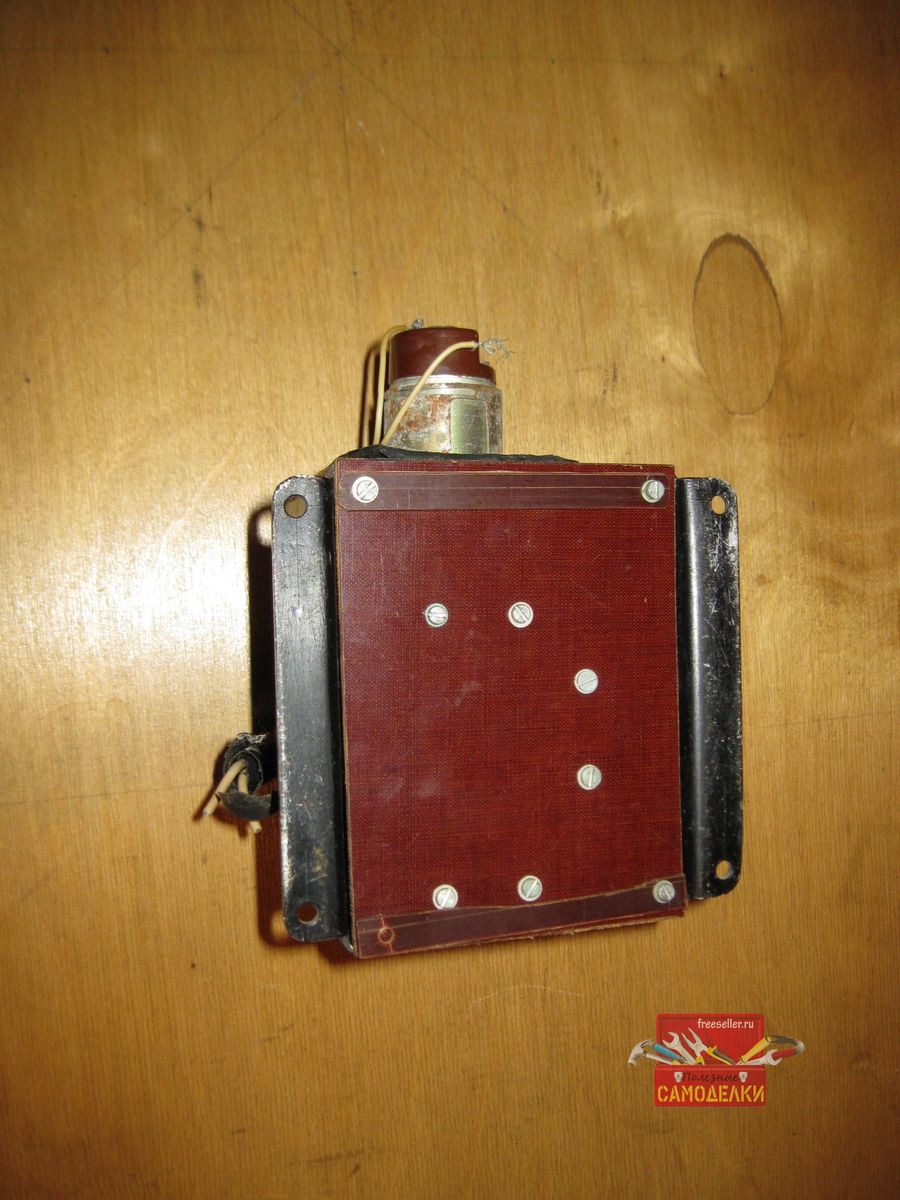

А снизу к коробке крепится днище из текстолита или подобного материала. Изнутри к этому днищу крепятся все основные узлы данного устройства.

Старинное устройство для переключения елочных гирлянд

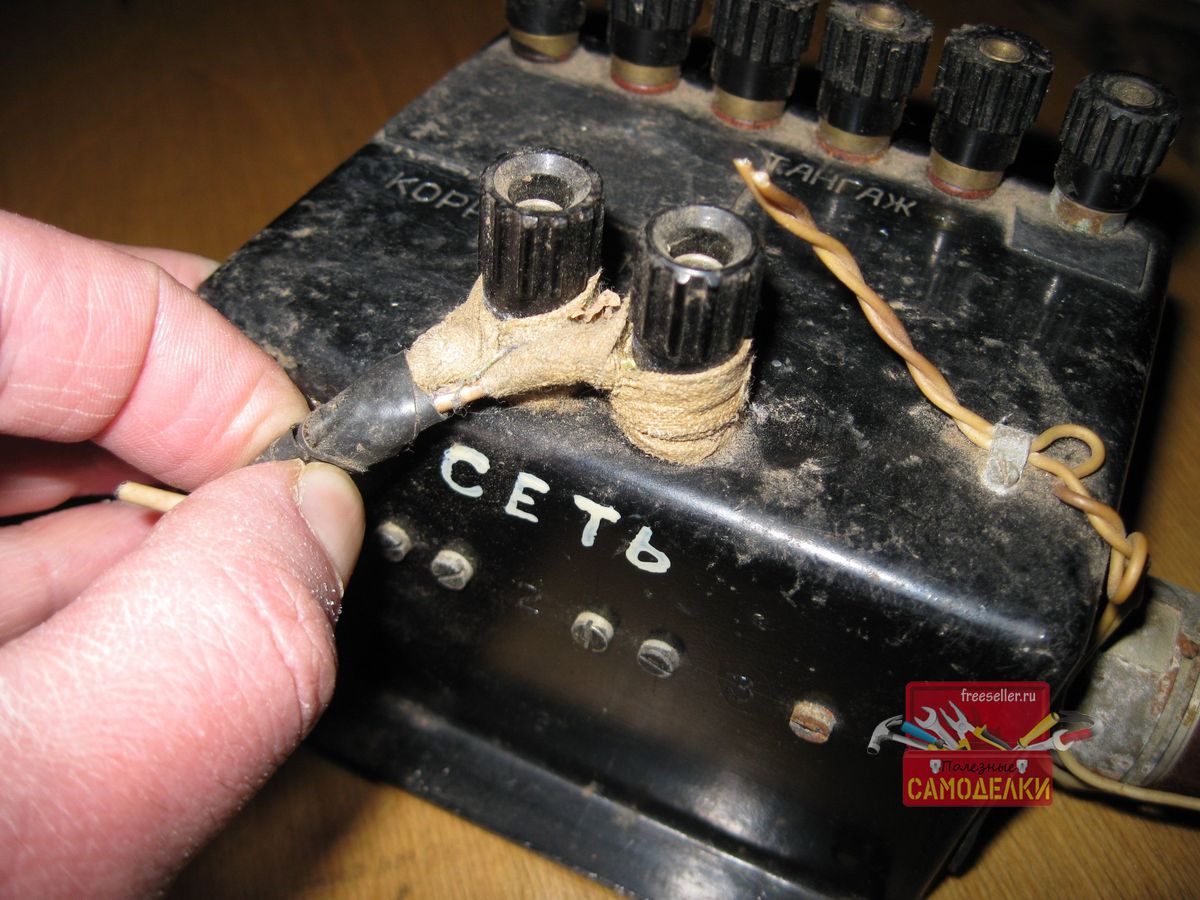

Кстати, на сетевых разъемах до сих пор сохранились остатки провода, заизолированного старинной изолентой. На другом конце этого провода раньше была вилка, при помощи которой данное устройство можно было подключать к электросети.

Старинное устройство для переключения елочных гирлянд

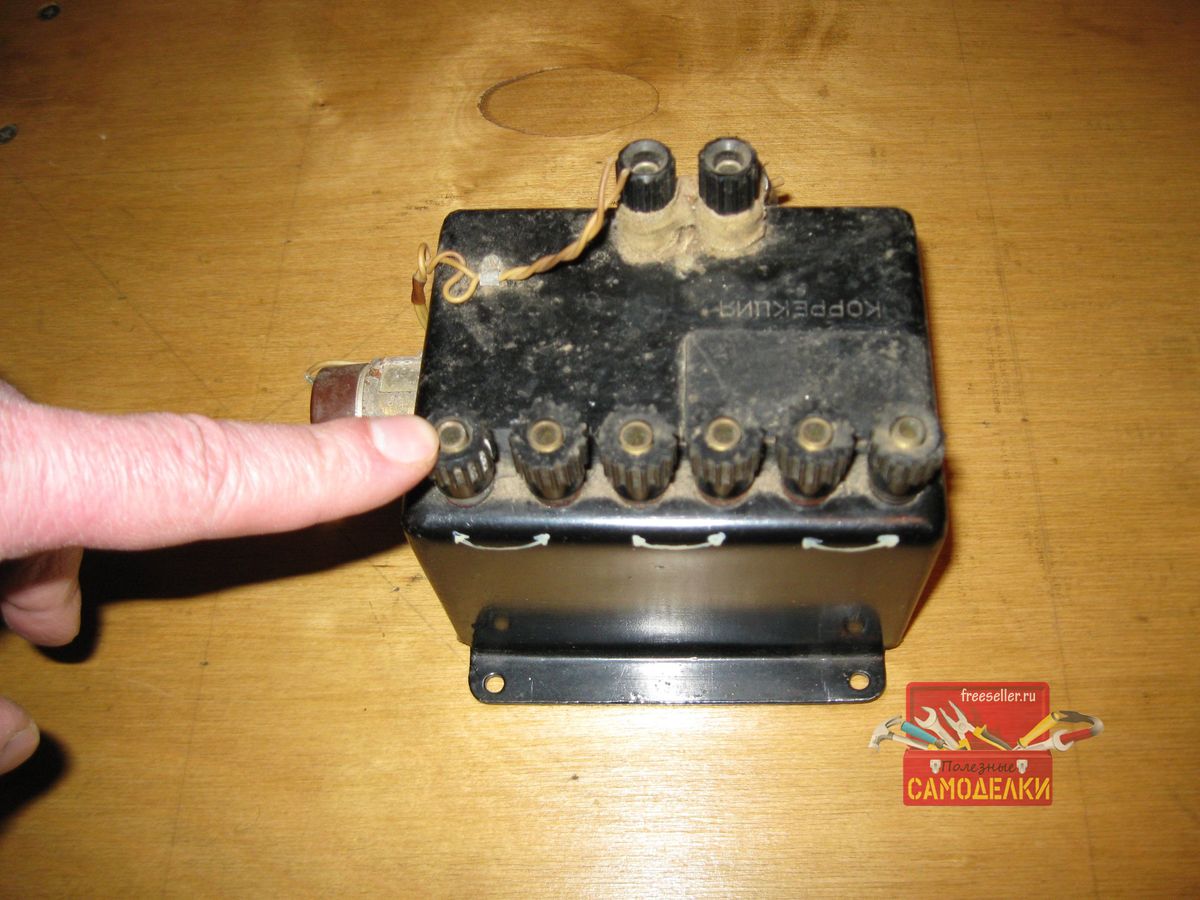

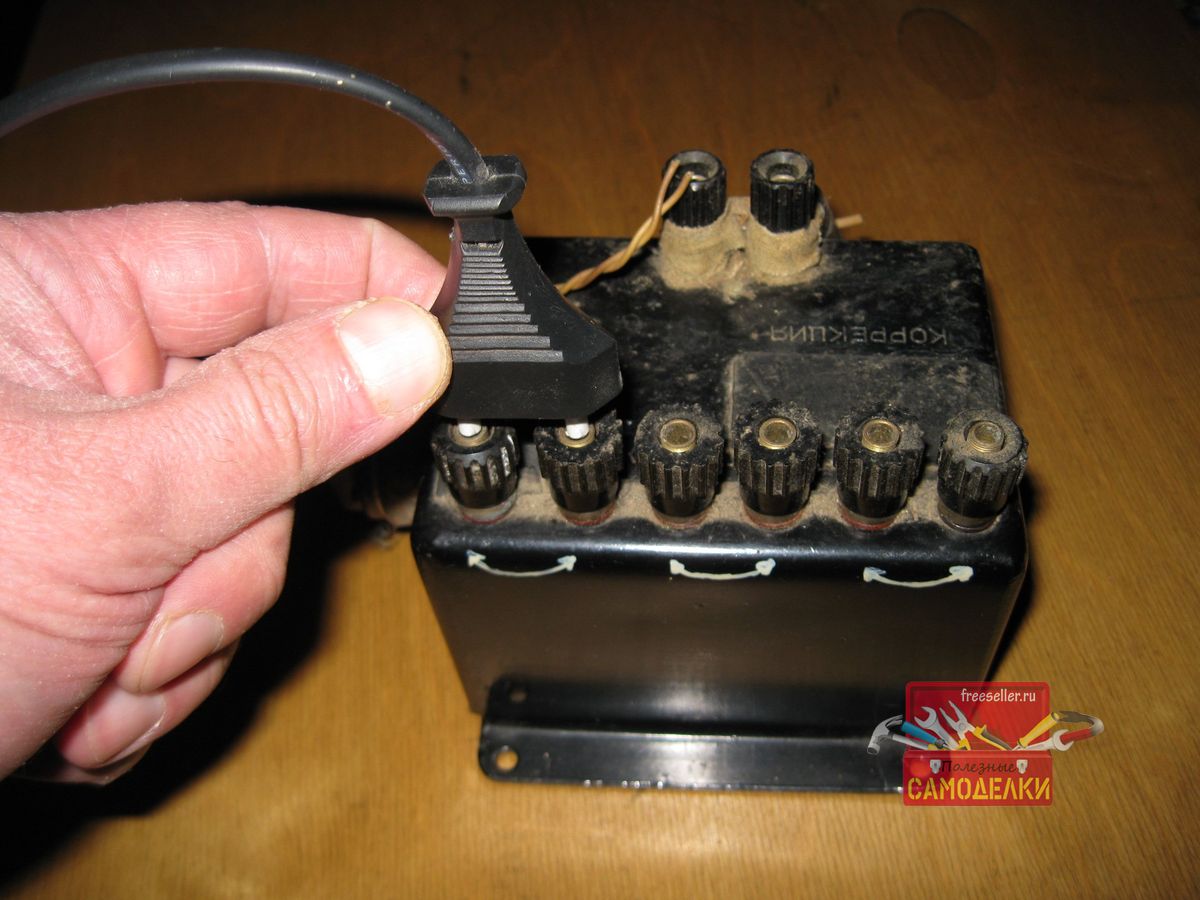

А разъемы для подключения электрогирлянд, сделаны так, что в них можно подключать гирлянды просто втыкая вилки (правда, вилки старого, советского образца). Причем одновременно можно подключать до трех гирлянд.

Старинное устройство для переключения елочных гирляндСтаринное устройство для переключения елочных гирлянд

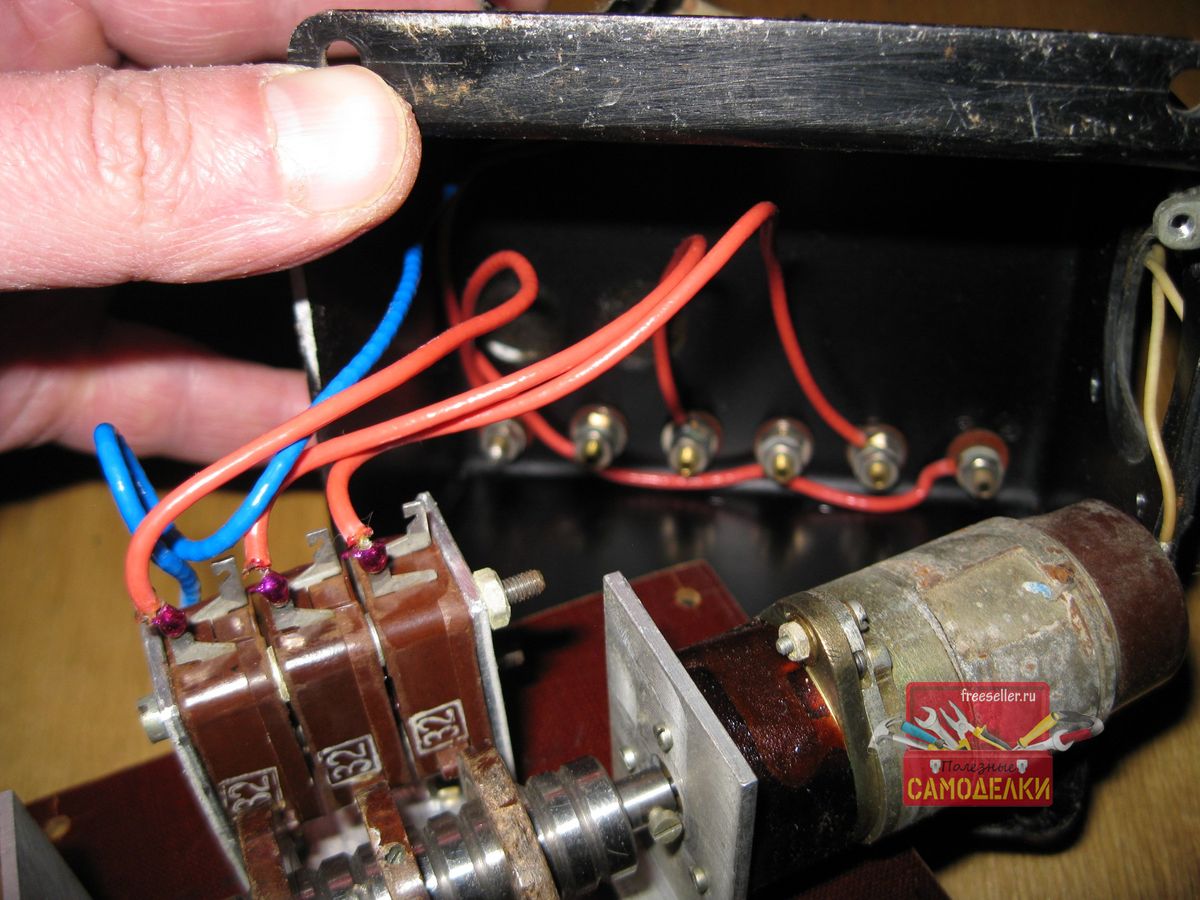

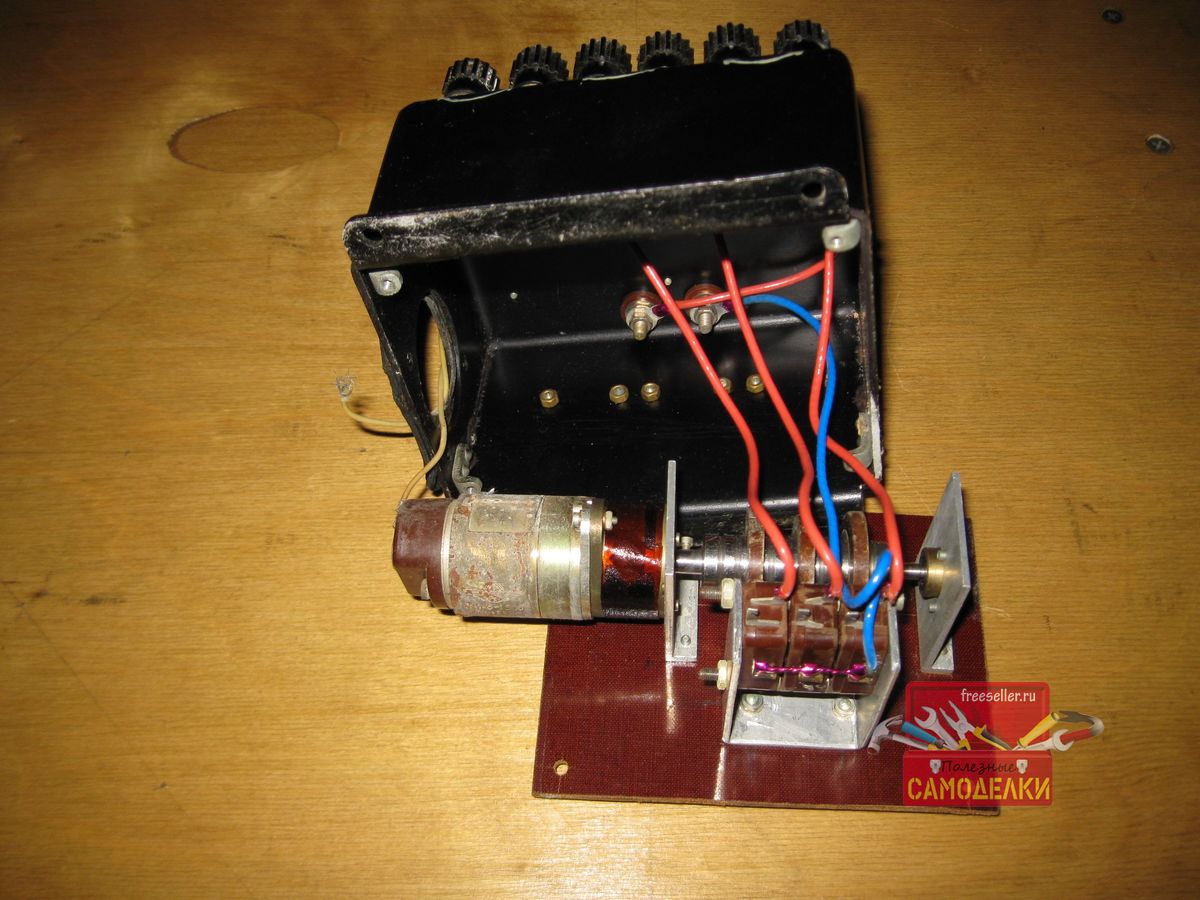

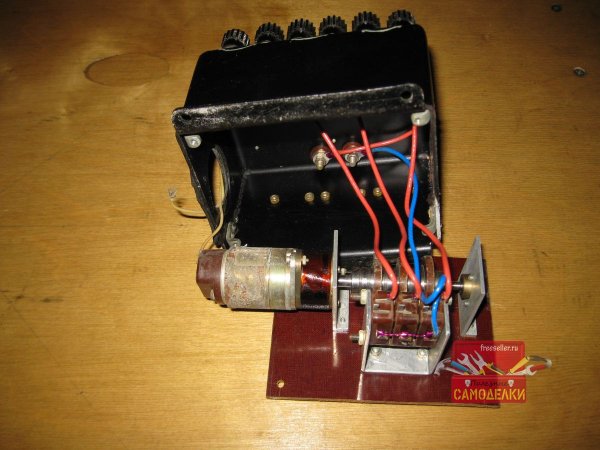

Ну, а теперь разберем это устройство, отсоединив днище. Вот так данное устройство выглядит изнутри.

Старинное устройство для переключения елочных гирлянд

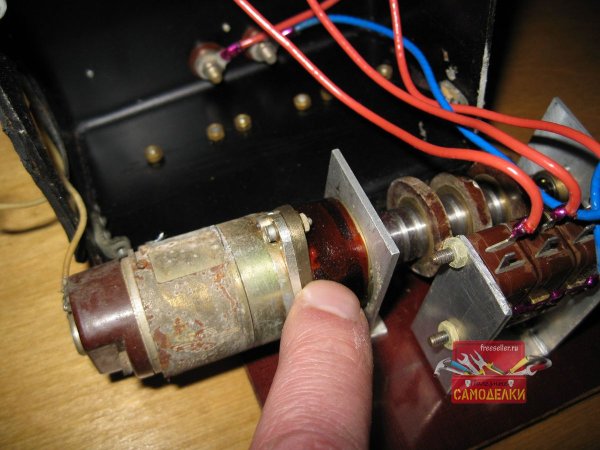

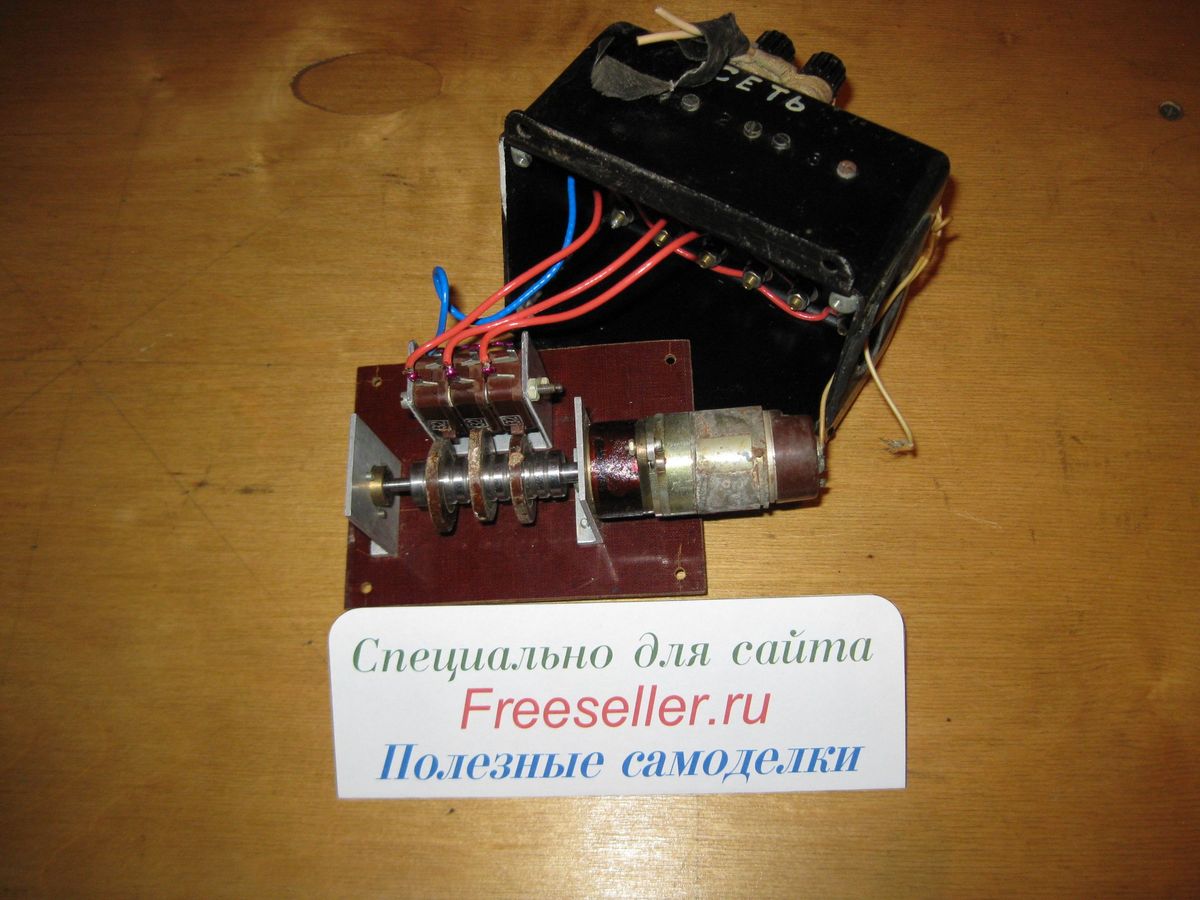

Как видно, основой механизма является электродвигатель, к которому присоединяется понижающий редуктор (возможно планетарный), значительно снижающий частоту вращения двигателя.

Старинное устройство для переключения елочных гирлянд


Благодаря этому, рабочий вал к которому подсоединен редуктор вращается с частотой менее десяти оборотов в минуту. Сам рабочий вал закреплен между двух алюминиевых стоек.

Старинное устройство для переключения елочных гирлянд

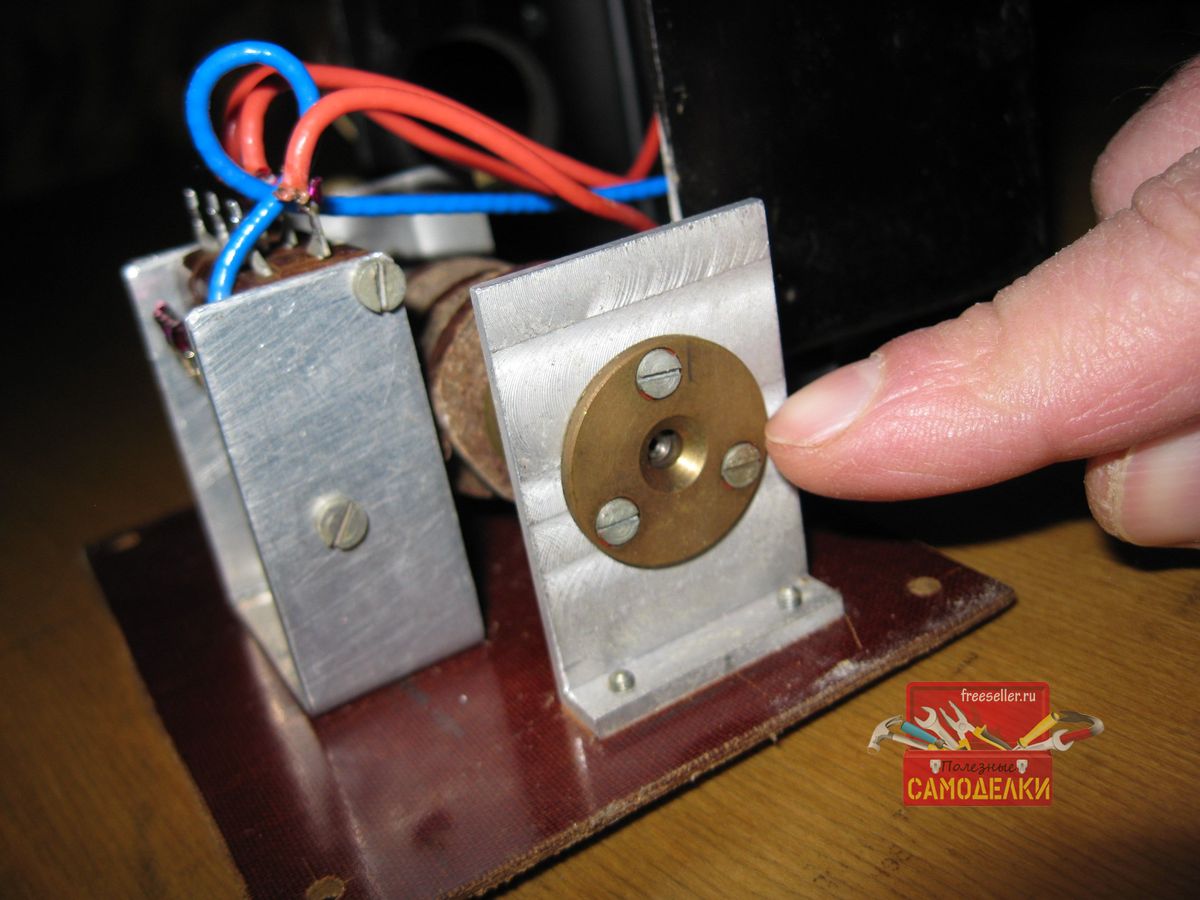

На задней стойке имеется подшипник, в котором закреплен конец вала.

Старинное устройство для переключения елочных гирлянд

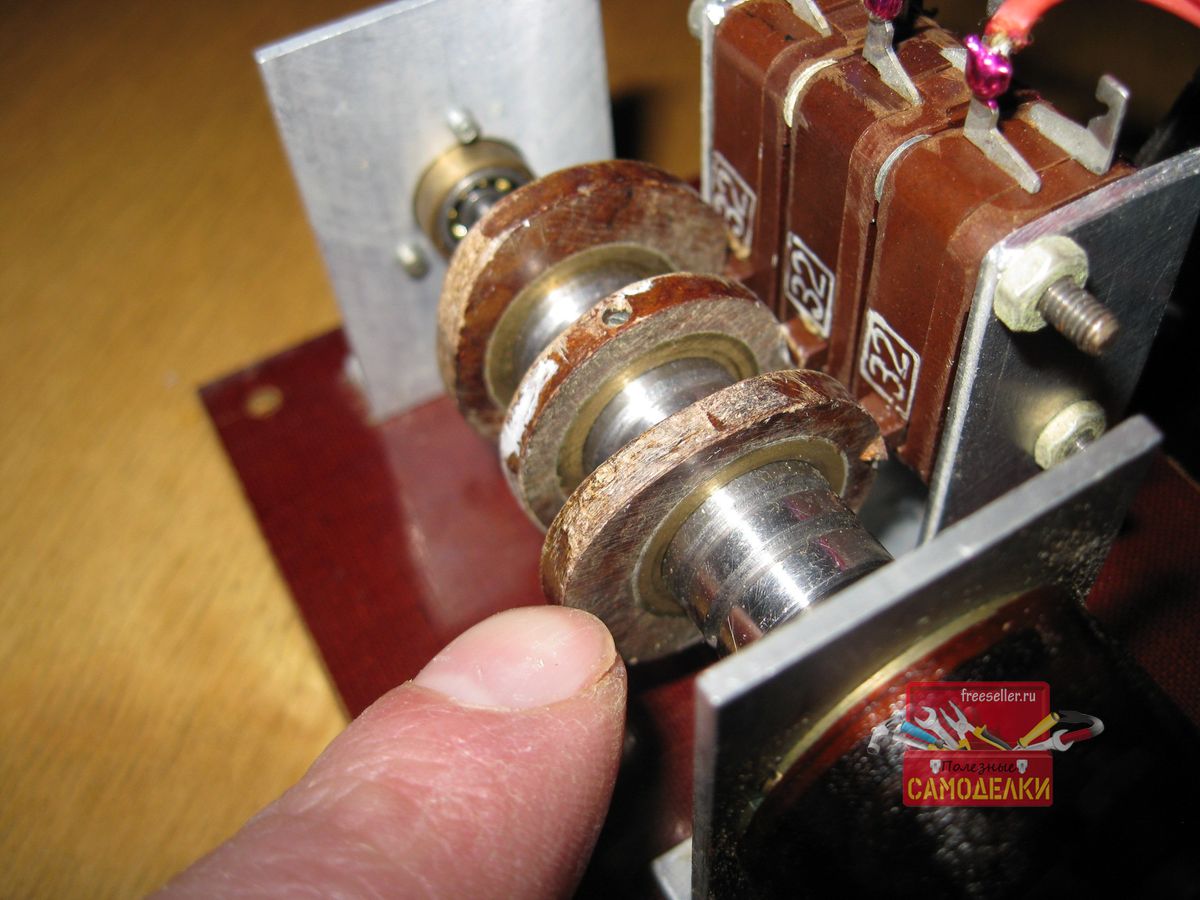

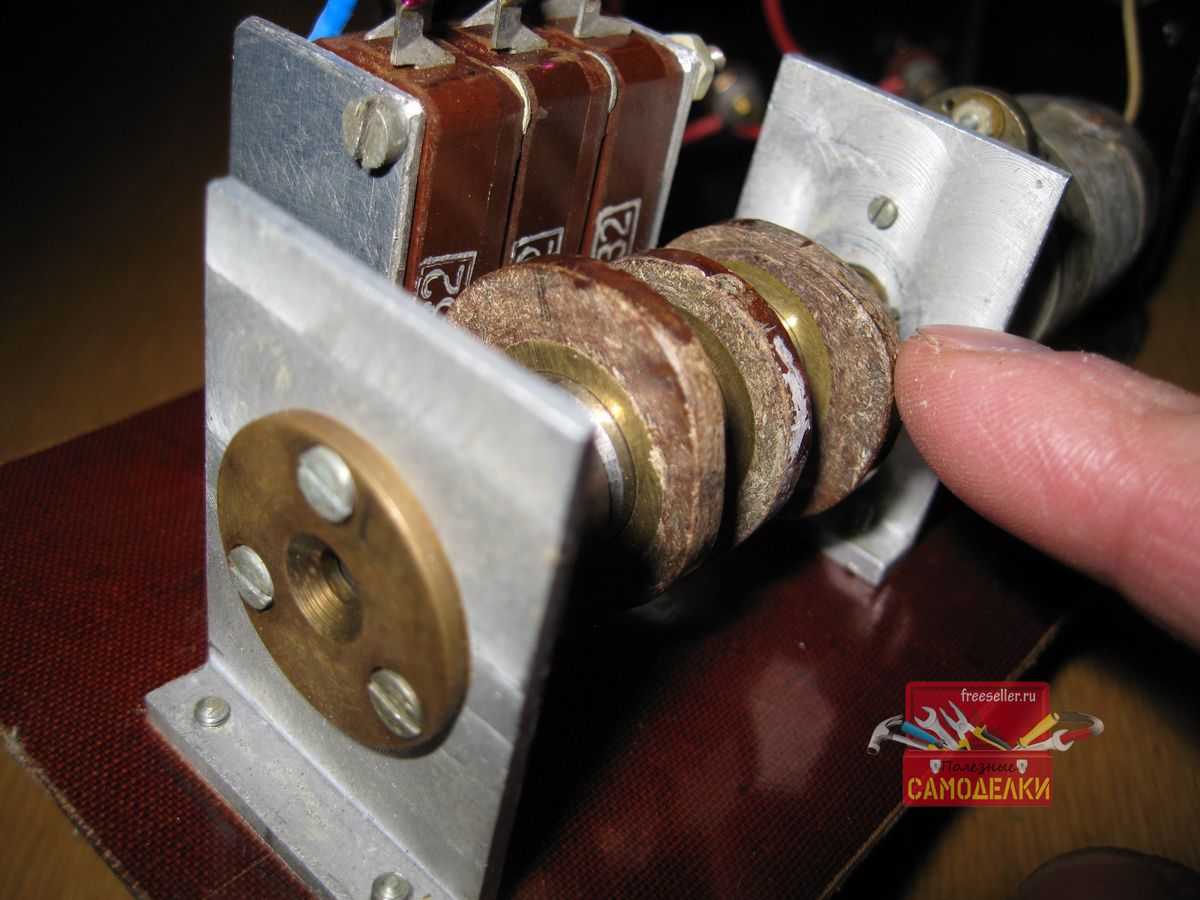

Ну, а на самом рабочем валу находятся три кулачка, сделанных из эбонита или какого-то подобного диэлектрика.

Старинное устройство для переключения елочных гирлянд

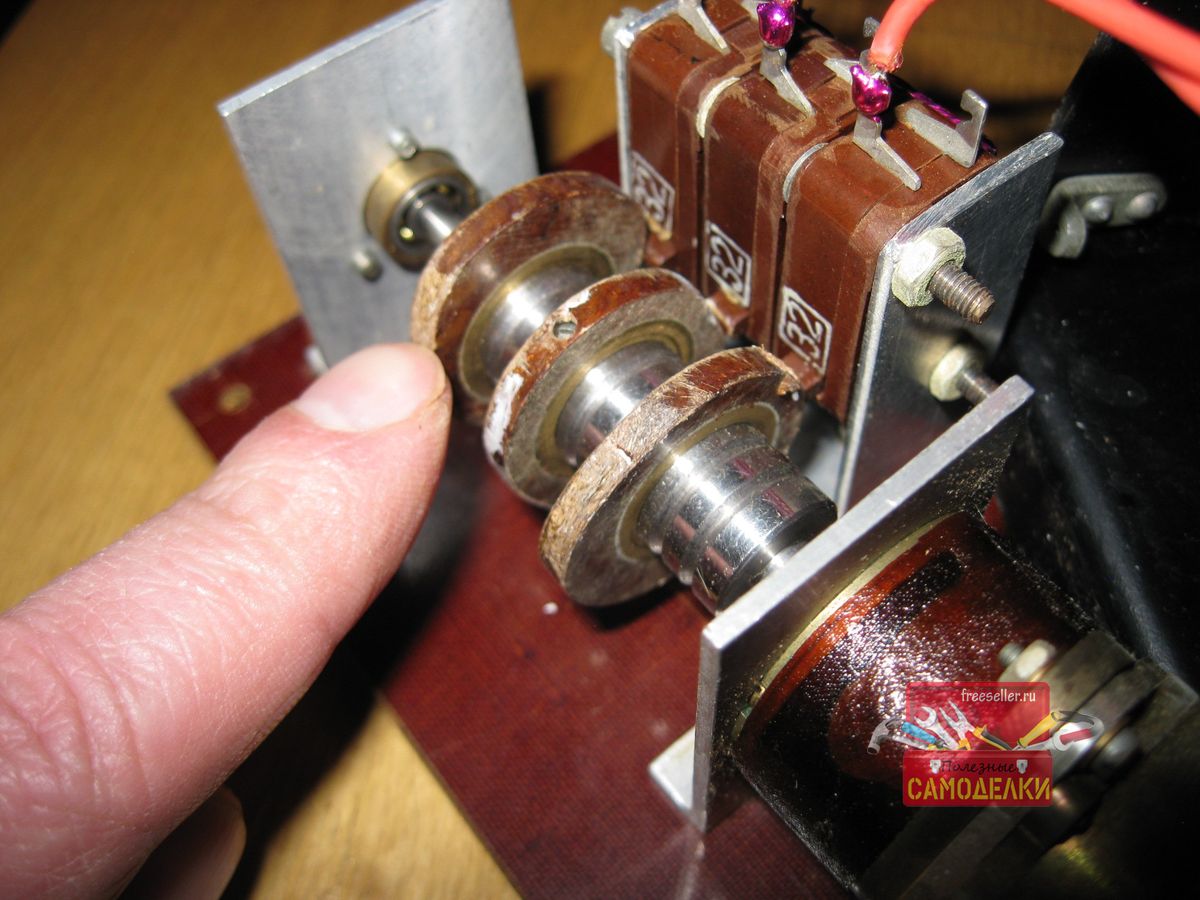

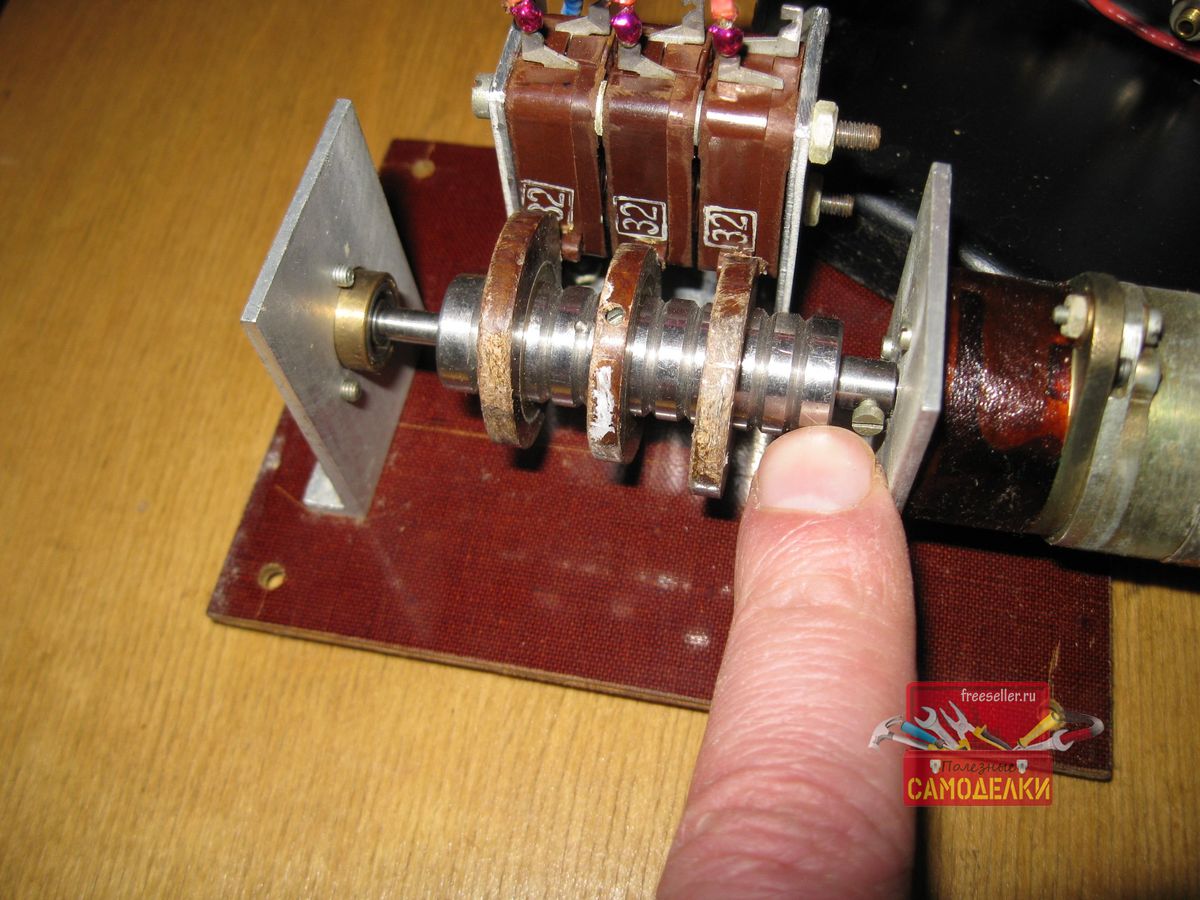

Эти кулачки имеют одинаковую форму, но закреплены на валу под разными углами.

Старинное устройство для переключения елочных гирляндСтаринное устройство для переключения елочных гирлянд


Напротив кулачков, находится блок из трех пружинных контактов.

Старинное устройство для переключения елочных гирлянд


Каждый из этих контактов замыкает цепь одной из трех электрогирлянд, которые подключены к сети параллельно.

Старинное устройство для переключения елочных гирлянд

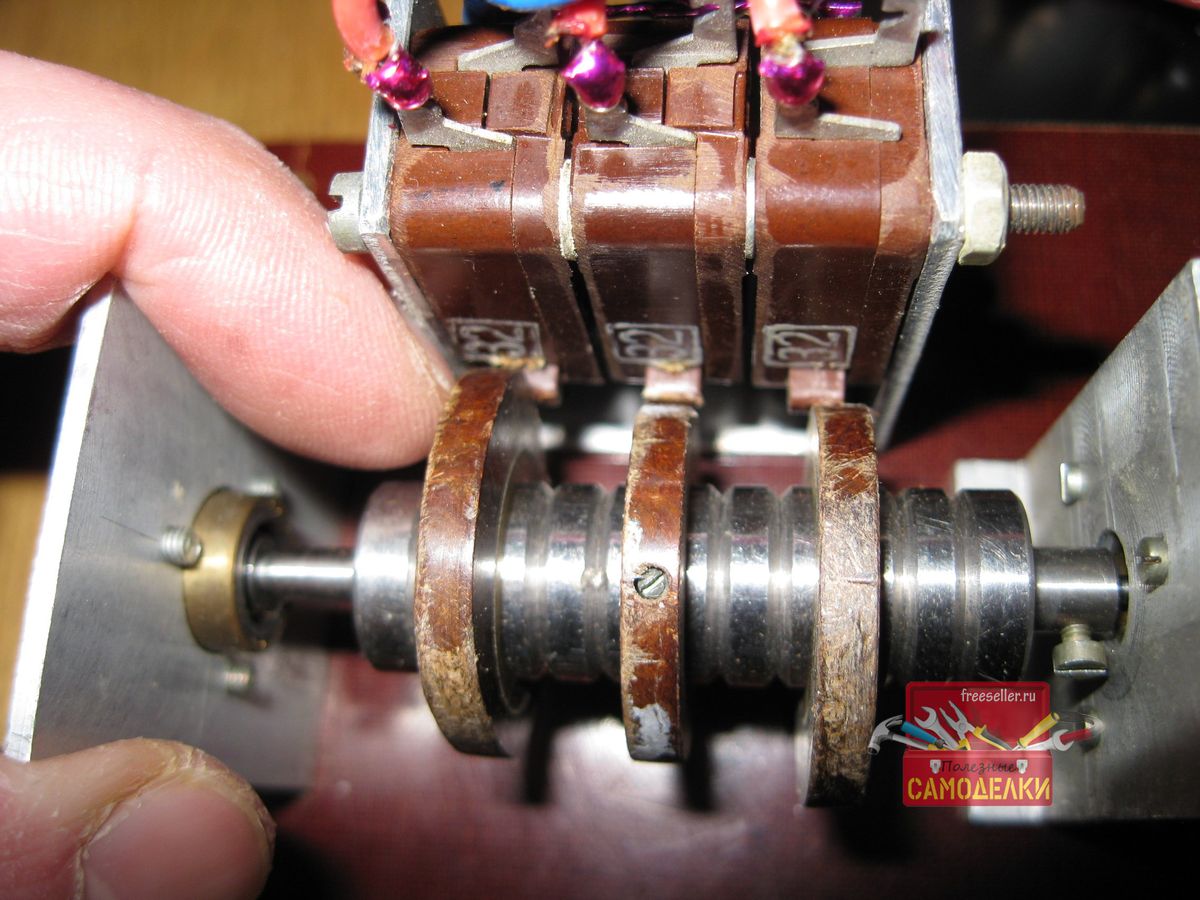

В свою очередь, каждый кулачок на рабочем валу, находится строго посередине своего контакта и в процессе вращения рабочего вала, замыкает его на несколько секунд, своей удлиненной рабочей частью.

Старинное устройство для переключения елочных гирлянд

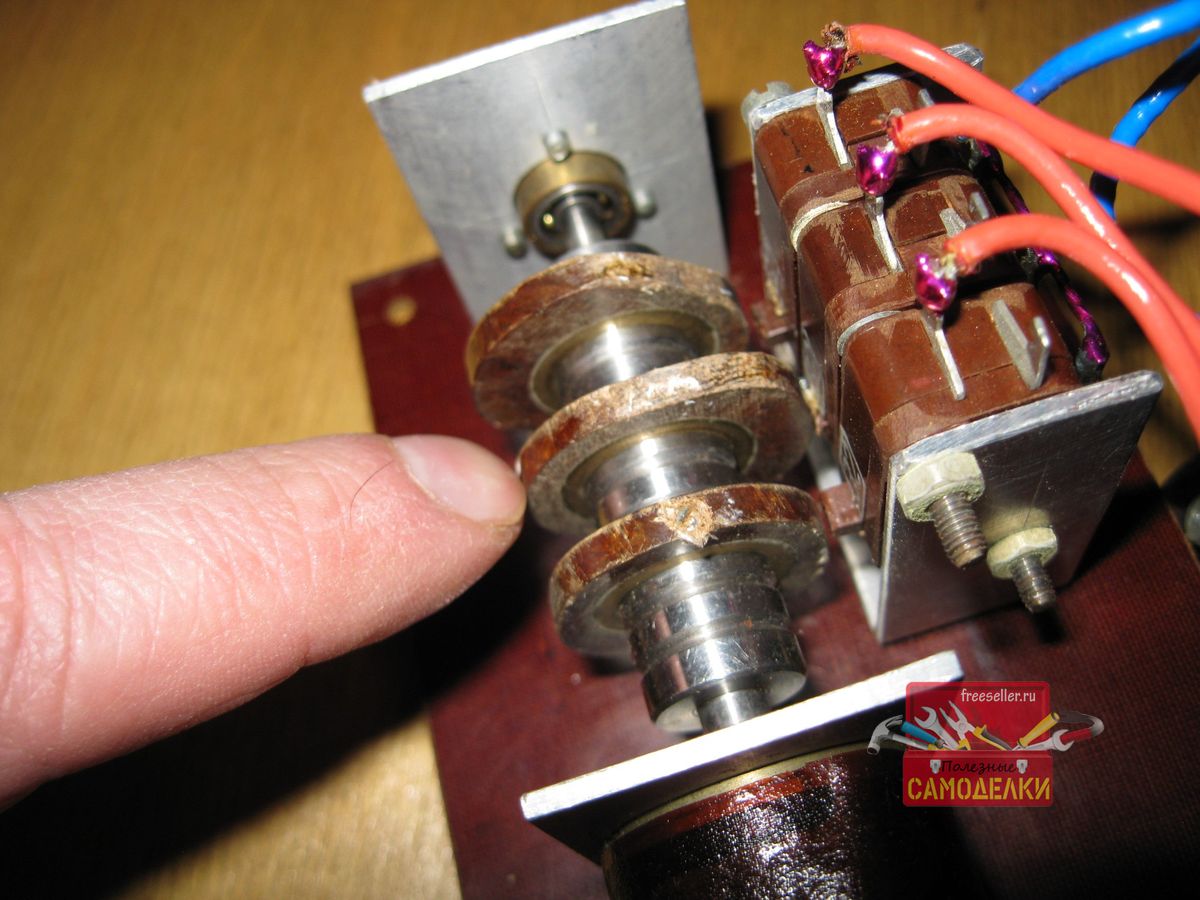

Вот пример, когда контакт замыкает средний кулачок.

Старинное устройство для переключения елочных гирлянд


Таким образом, за один оборот рабочего вала, последовательно, один за другим замыкаются все три контакта, и каждая из трех гирлянд загорается на несколько секунд, а затем гаснет. В результате, создается эффект мигания елочных гирлянд.

Причем, как видно на приведенных выше фото, каждый кулачок фиксируется на рабочем валу при помощи маленького винтика. Поэтому ослабив этот винтик, можно повернуть кулачок на произвольный угол.


Благодаря этому, можно устанавливать все три кулачка под разными углами и таким образом изменять последовательность включения гирлянд, выбирая разные сценарии их мигания.

Старинное устройство для переключения елочных гирлянд


Вот такое интересное устройство изготовил кто-то из моих предков!

Старинное устройство для переключения елочных гирлянд


Кстати во время работы, это устройство устанавливалось куда-нибудь за елку, чтобы его не было видно. Правда, сам электродвигатель, редуктор, а также рабочий вал с кулачками издавали при работе некоторый шум, однако его было практически не слышно.

Для питания электродвигателя в то время использовалась либо батарея с напряжением 9 вольт (советская «Крона»), либо две квадратных батарейки по 4,5 вольта каждая.


Должен сказать, что когда я нашел это устройство, то попробовал подключить его к батарейке на 9 вольт. Но, к сожалению, оказалось, что двигатель не работает. Видно за долгое время весь проржавел и вышел из строя. Между прочим, следы коррозии видны даже на корпусе двигателя.

Старинное устройство для переключения елочных гирлянд


Все же остальные детали, находятся во вполне рабочем состоянии.

В принципе, данное устройство можно легко починить, если заменить вышедший из строя электродвигатель на новый. Для этого можно подобрать какой-нибудь подходящий китайский электродвигатель, которых сейчас много продается в Интернете.

И хотя конечно в наше время, нет никакого смысла использовать данное устройство для переключения электрогирлянд, но, тем не менее, его вполне можно приспособить для переключения каких-либо электрических устройств или приборов.

Так что это устройство вполне может пригодиться и в наши дни!


Ну, а на этом у меня, пожалуй, все! Всем пока и удачи в наступившем году!


Как переключались елочные гирлянды 60 лет назад - разборка и обзор устройства.

MiK

Автор работы
Категория: Как все устроено

10

комментариев

16 918

просмотров

Похожие самоделки

Комментариев 10
  1. Отличная самоделка для своего времени! Раритет!
    Только то, что автор назвал "блок пружинных контактов" это блок переключателей типа МП они промышленного изготовления и по сей день используются кое где.
    В своё время тоже делал нечто подобное, только вместо вала с кулачками, стоял деревянный цилиндр на который были закреплены полоски жести, ступенчато. К цилиндру поджимались как раз пружинные контакты идущие на гирлянды. Вращаясь, полоски жести на барабане замыкали эти контакты и так происходило переключение.

    +8
    1. Да, Вы правы, действительно раритет!
      И кроме того, сделана эта самоделка достаточно качественно, поскольку несмотря на столь почтенный возраст, до сих пор все основные узлы (за исключением электродвигателя), вполне работоспособны.
      И я сейчас даже подумываю над тем, чтобы починить эту самоделку, то есть заменить электродвигатель на новый, подходящий по параметрам. Только вот никак не могу придумать, для чего можно будет применить это устройство! smile


      +3
      1. Да, найти применение будет проблема, наверное только для гирлянд или придётся напрячь фантазию  wink
        +2
        1. Это да, действительно непросто придумать применение такому устройству!
          А для переключение гирлянд, получается такое устройство в наши дни уже и не нужно. Ведь сейчас все гирлянды светодиодные и с контроллерами, которые позволяют выбирать разные режимы работы гирлянды. Причем режимов таких у каждой гирлянды с десяток, а то и больше!
          +1
          1. Это верно! Значит придётся ещё и гирлянду собрать, что бы полностью погрузится в атмосферу 50-х.  laughing Романтика!
            +5
            1. Да, а ведь в то время гирлянды были из обычных лампочек. Маленькие лампочки на 2,5-3,5 вольт. Таких в наше время уже и не найдешь! smile
              0
      2. Судя по деталям и надписям на корпусе устройство создано из элементов авиационной техники.
        Если так, то и моторчик ни как не на 9В, а на 27В. Просто надо попробовать его запитать хотя бы от 24В и он должен работать. Они очень живучие, умрет если только все эти годы в болоте пролежал.

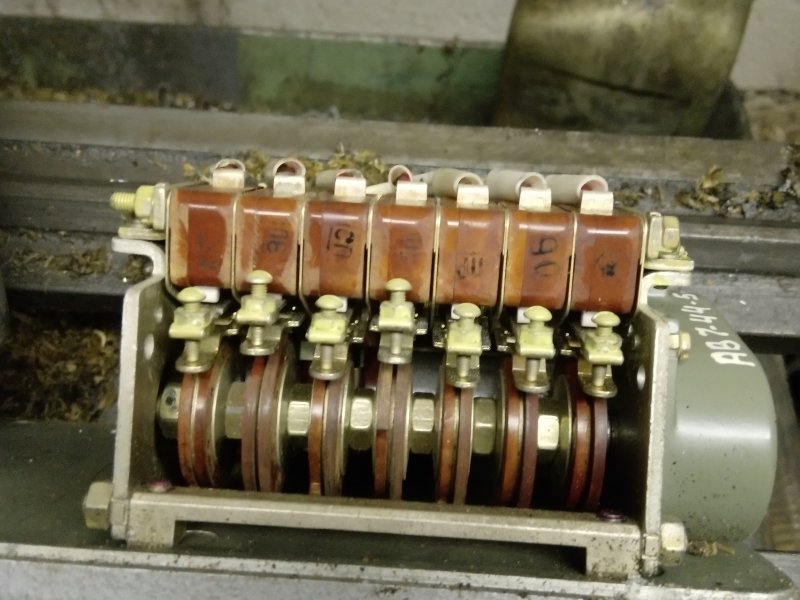

        Вот для примера что могло быть прототипом. Это реальное уст-во с истрибителя МиГ-21.
