Как починить USB кабель самостоятельно


Как починить USB кабель своими руками, а так же? как можно сделать самодельный USB кабель.

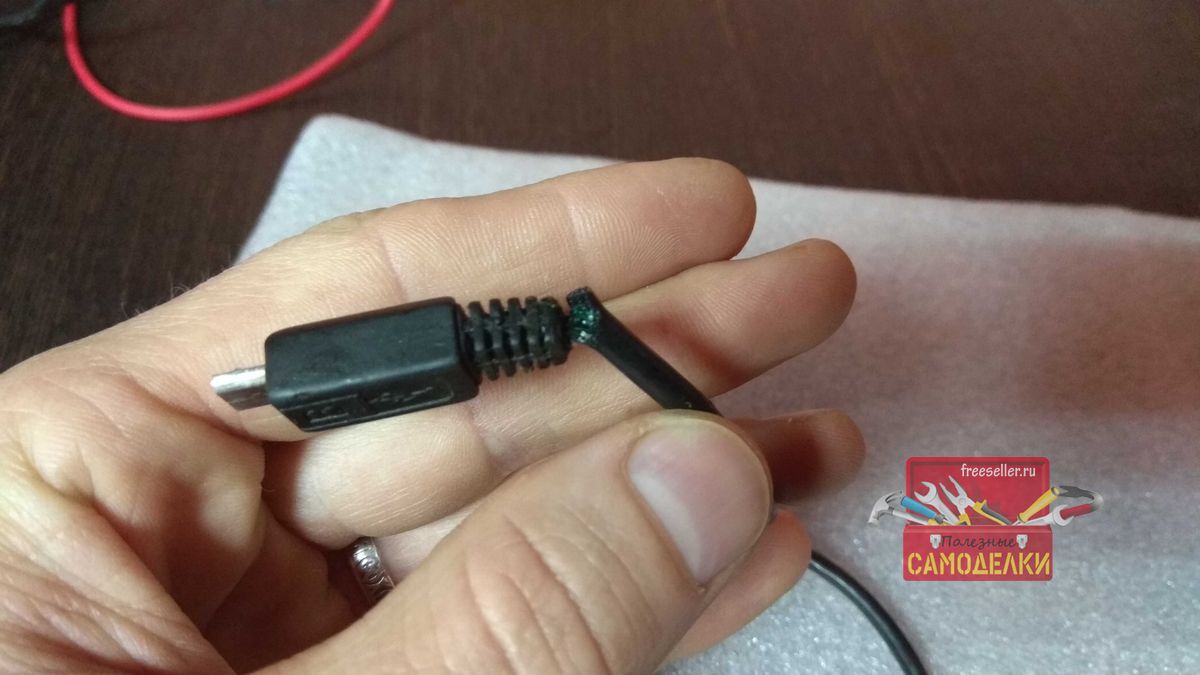

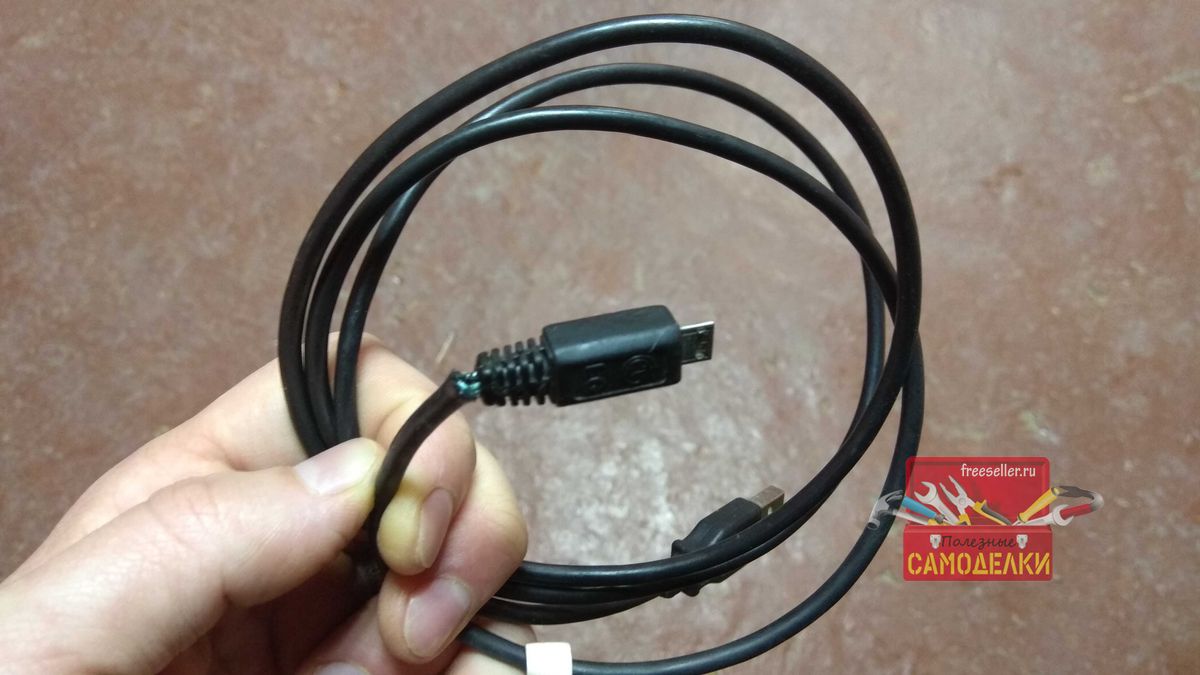

Всем привет! Многие сталкиваются с такой проблемой, как поломка USB кабеля у основания.  Большинство конечно скажут, зачем их чинить, легче купить новый. Конечно это легче, но цена за хороший кабель будет так же не маленькая, а покупать дешевый, который так же через время сломается либо же пропускная его способность будет невысокой, я не вижу смысла. Да и самому приятнее починить, а не купить, но это лично мое мнение )))


Как починить USB кабель самостоятельно

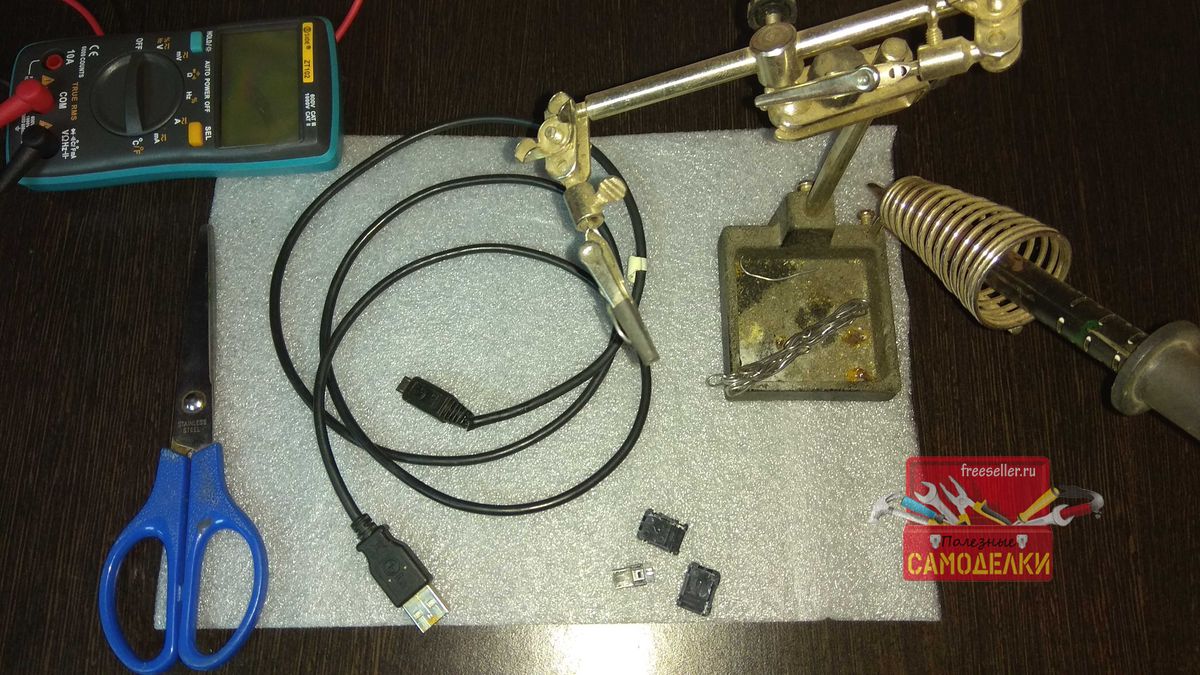

Материалы и инструменты

Что будет необходимо из инструмента и материалов:

  • ножницы;
  • "третья рука";
  • паяльник;
  • мультиметр;
  • запасной штекер (но если аккуратно разрезать родной, то не потребуется).

Материалы и инструменты для ремонта USB кабеля


Ремонт USB кабеля своими руками

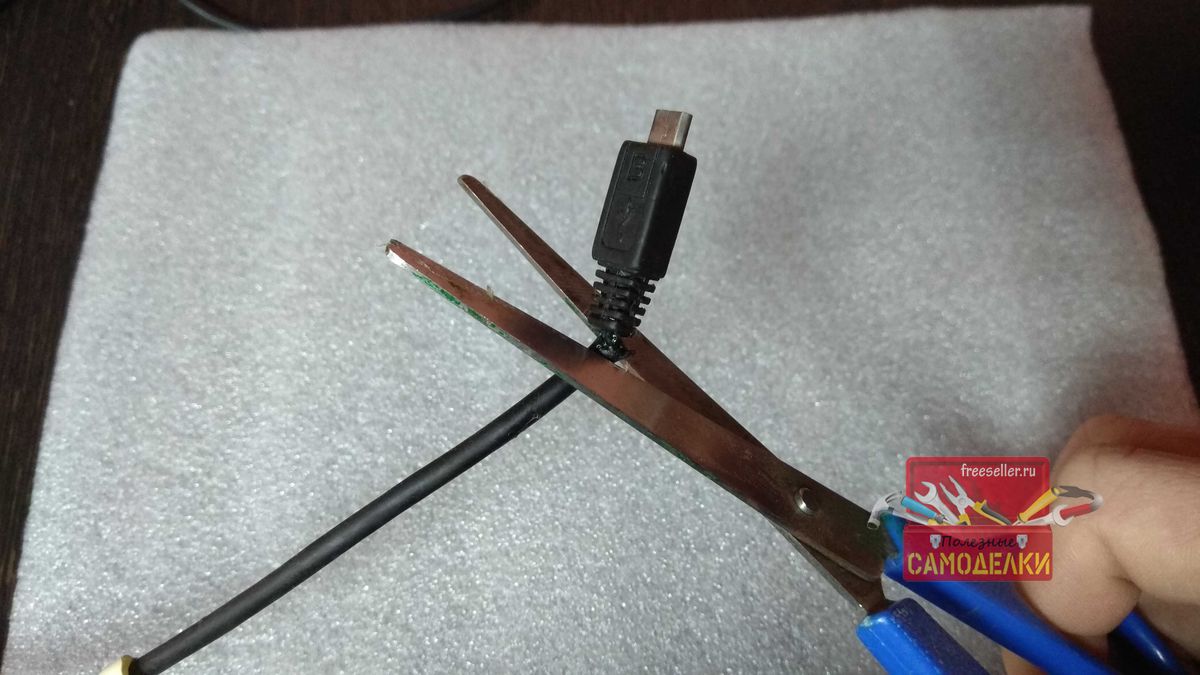

Итак, берем поврежденный кабель и отрезаем от него разъем. Если данный разъем аккуратно разрезать лезвием, то его можно будет и не менять, а лишь перепаять провода и посадить на клей, но так как у меня есть запасные, этого делать не буду.


Ремонт USB кабеляРемонт USB кабеля

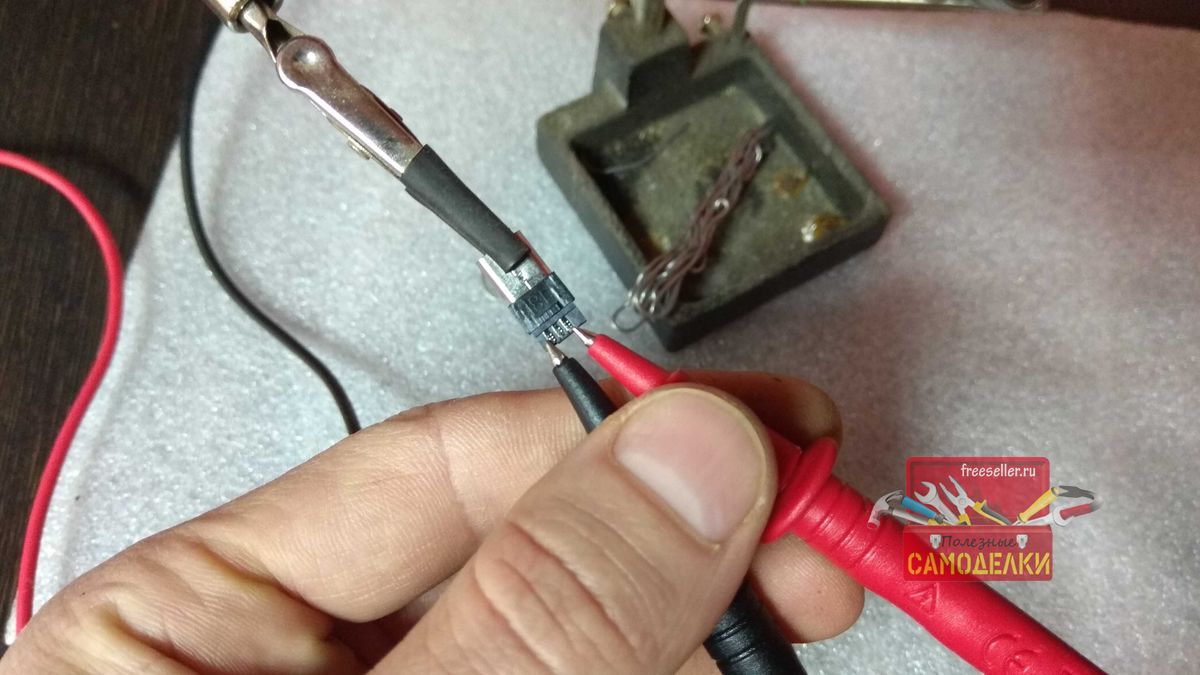

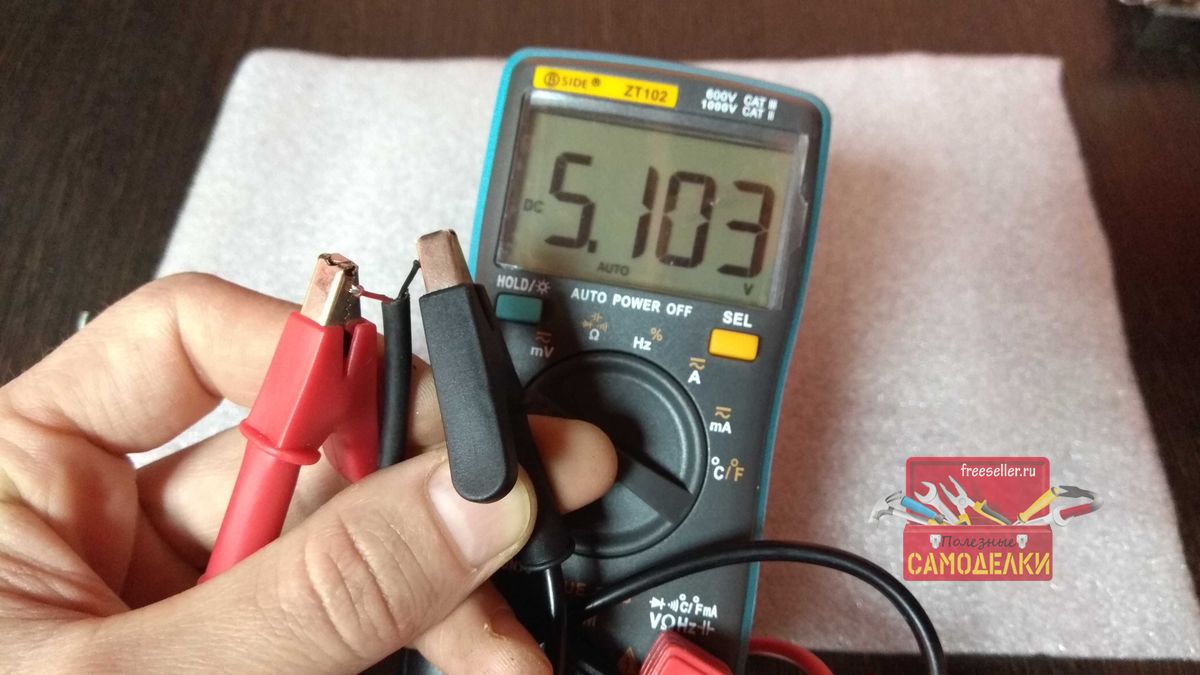

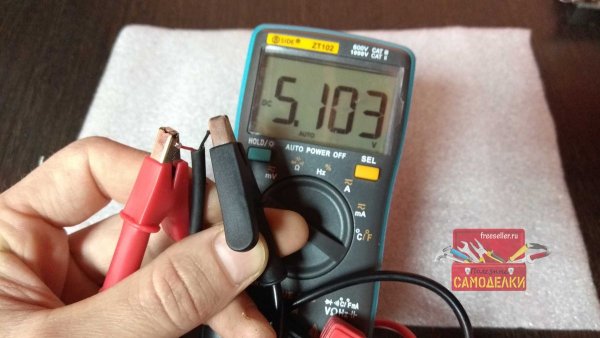

Далее мультиметром проверяем где + и - Обычно красный +, а черный -, но на всякий случай лучше проверить, так как были такие случаи, что цвета вообще не совпадали, так же были случаи, что вместо красного и черного, были провода совсем других цветов и тут без тестера просто никак не обойтись.


Ремонт USB кабеля

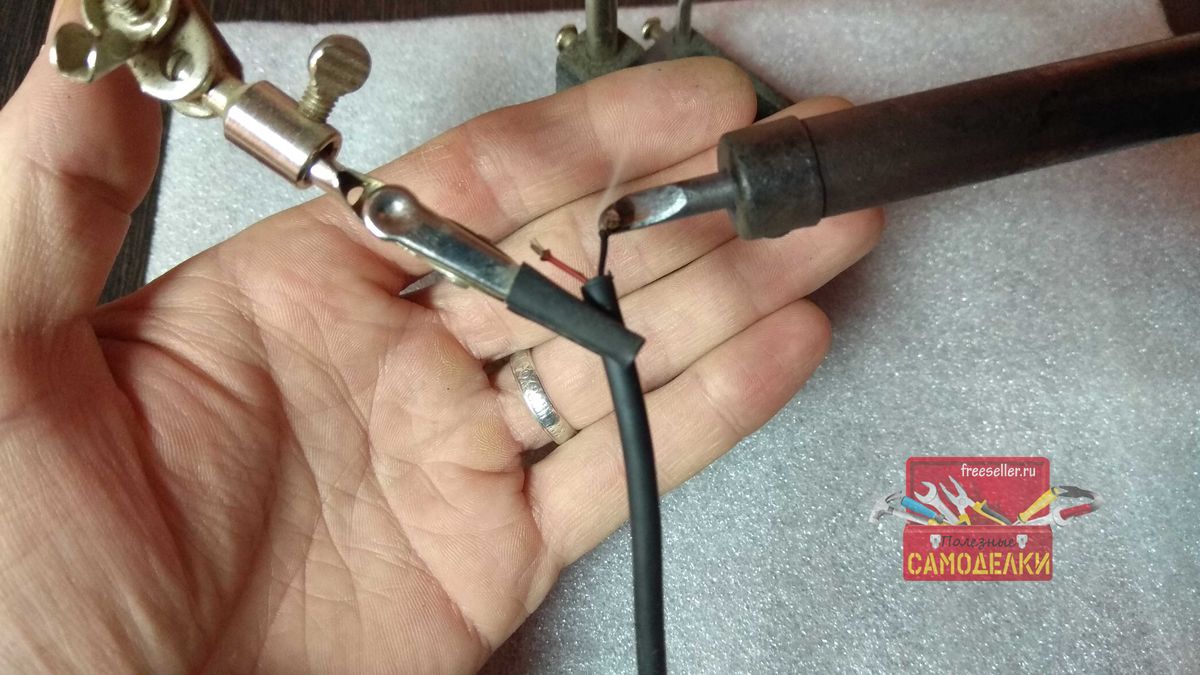

Затем паяльником залуживаем кончики проводов для дальнейшей пайки. Что бы легче было паять использую "третью руку". Данная приспособа отлично выручает в таких мелких работах. Я себе купил уже заводскую, а ранее пользовался самодельной. Как такую сделать, можете посмотреть в моей статье "Третья рука" - приспособление для пайки своими руками


Ремонт USB кабеля

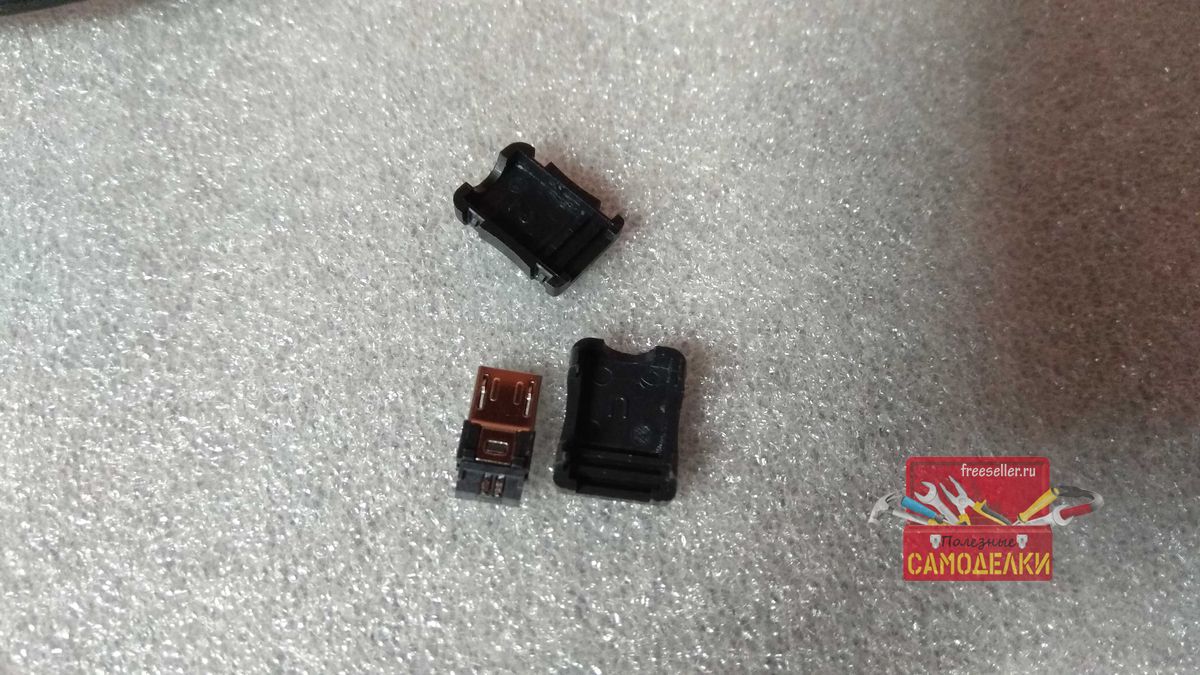

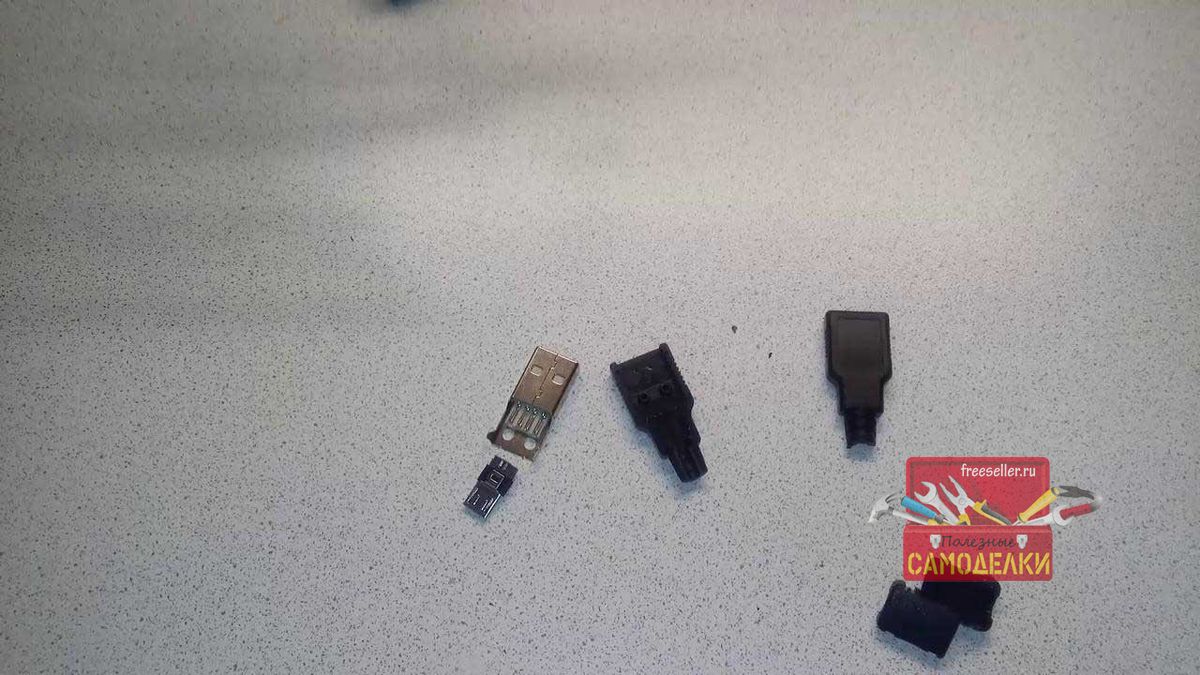

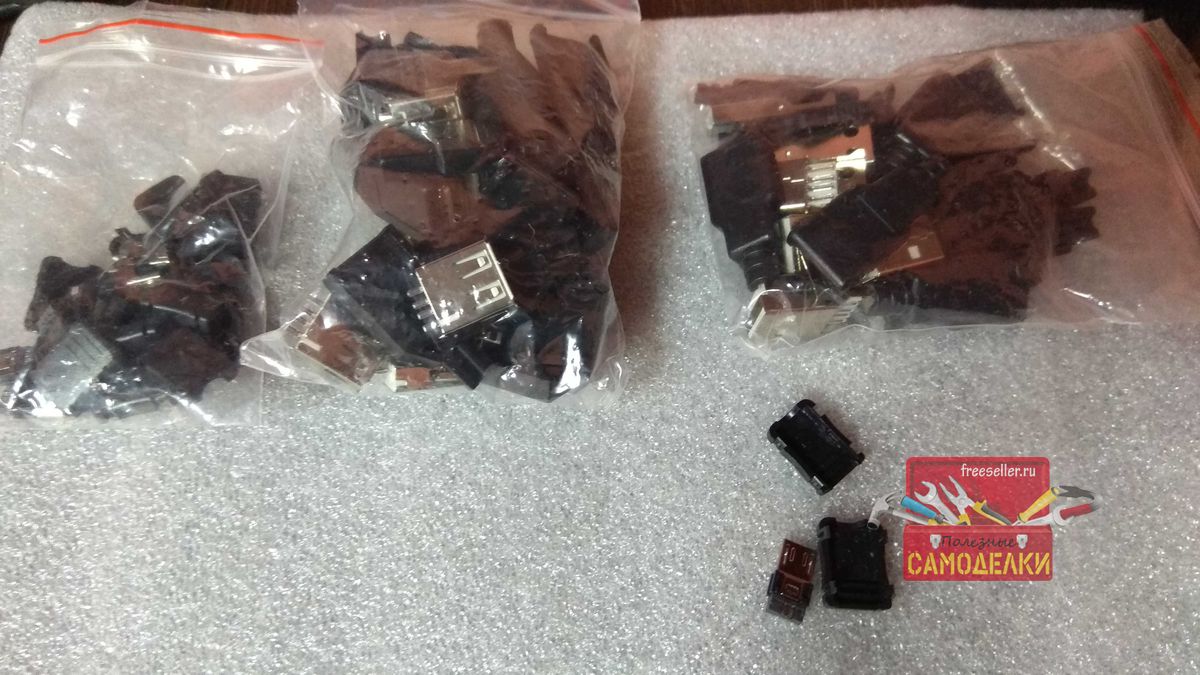

На всем известном китайском сайте я купил целый комплект запасных разъемов, стоят они там очень дешево. В описании к видео ниже, будут ссылки, по которым можно будет заказать такие разъемы.


Запасные USB разъемыЗапасные USB разъемы

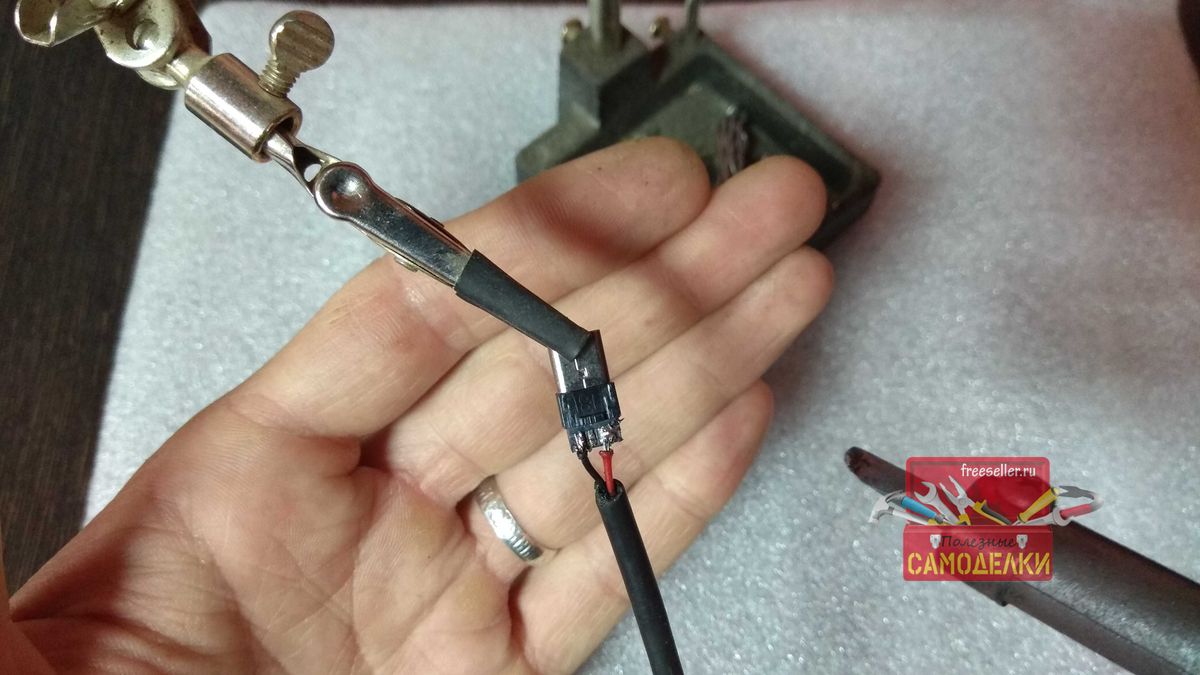

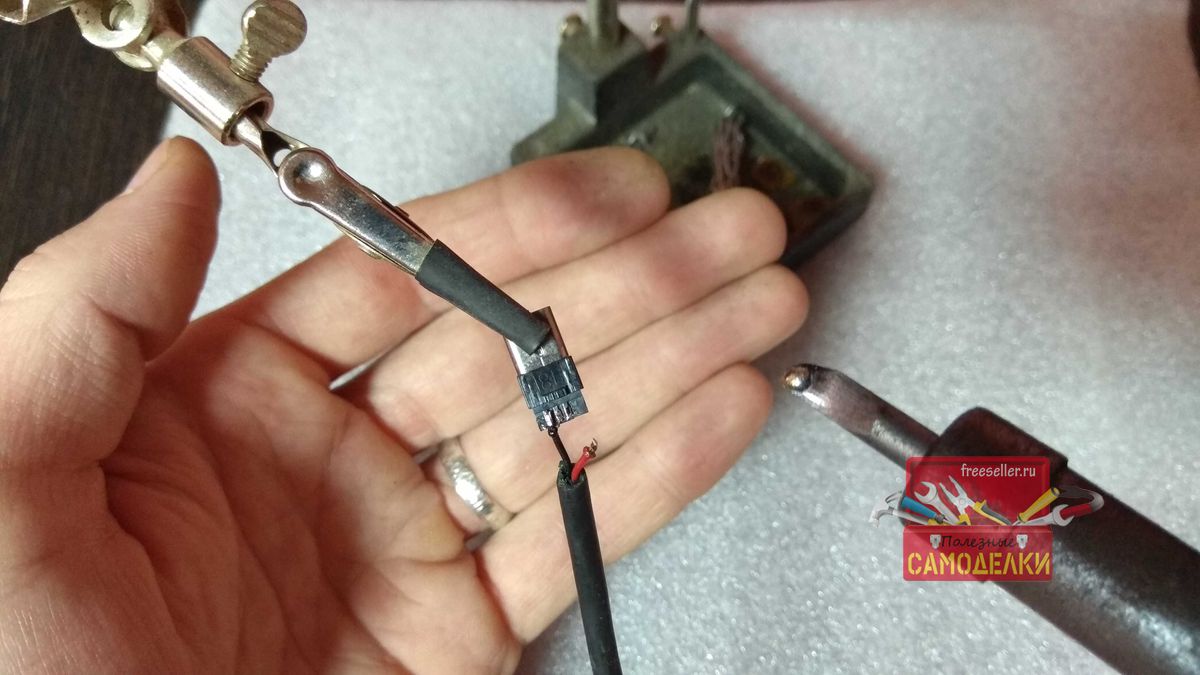

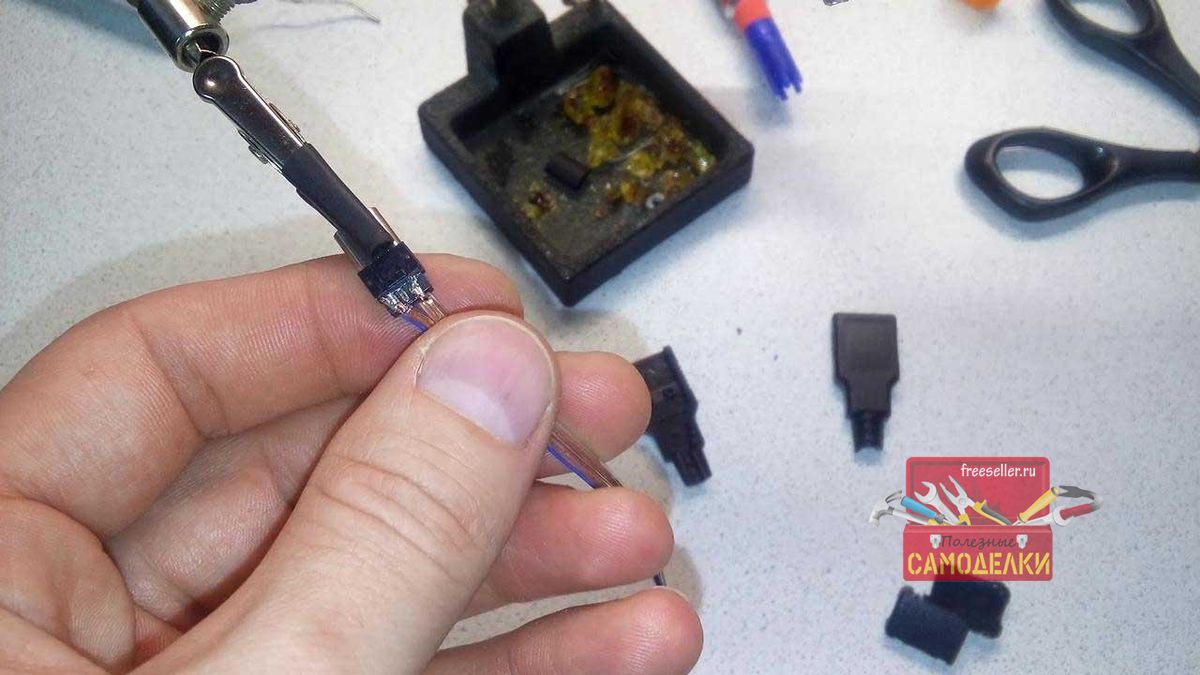

Теперь берем необходимый штекер, зажимаем его в "третью руку" и припаиваем провода.


Распиновка тут следующая, с той стороны где три контакта минус находится слева, а плюс справа. На фото ниже это хорошо видно.

  Ремонт USB кабеляРемонт USB кабеляРемонт USB кабеля

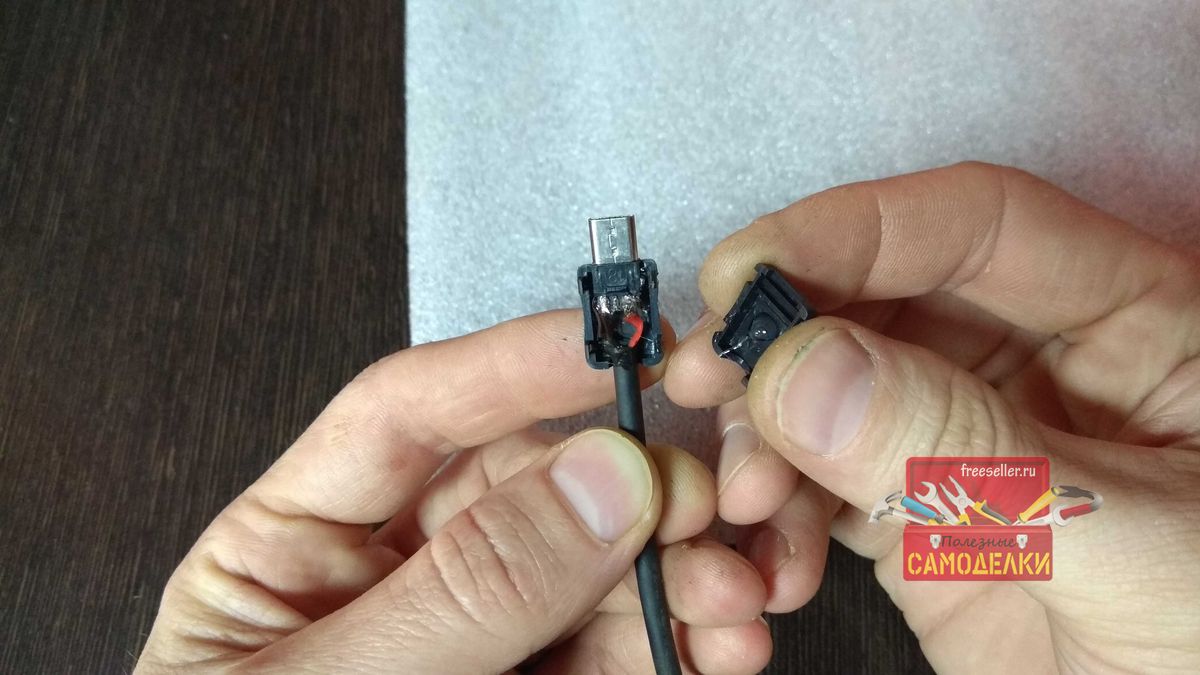

После того как припаяли, можно собрать корпус.

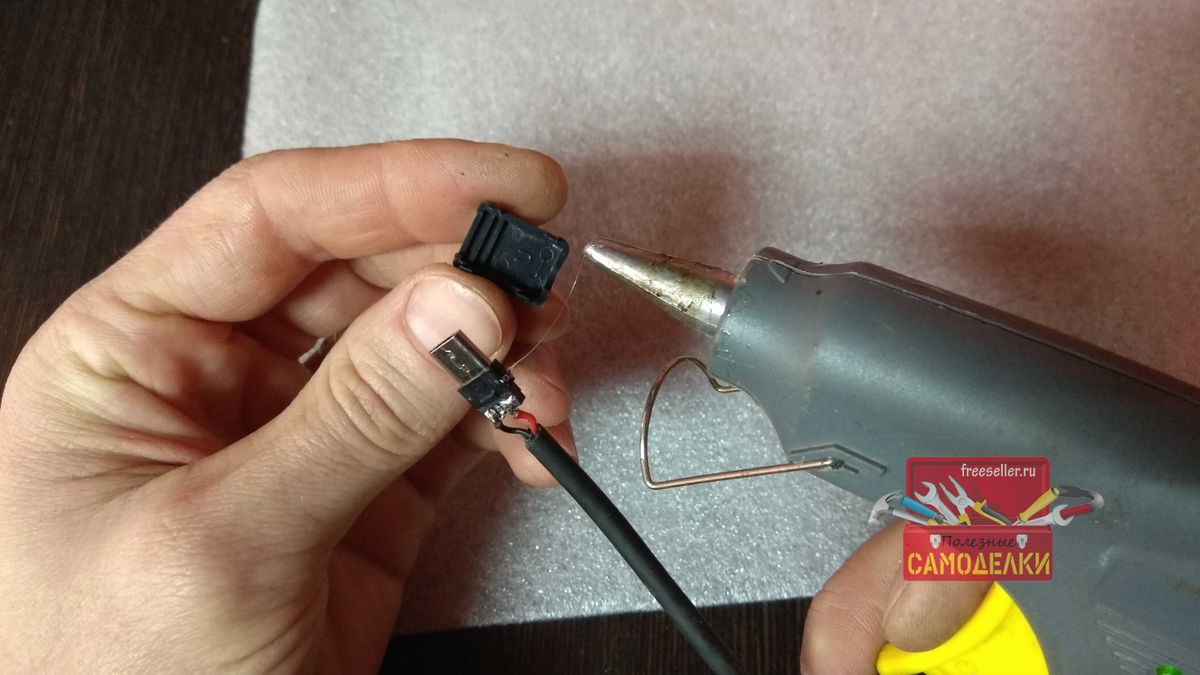

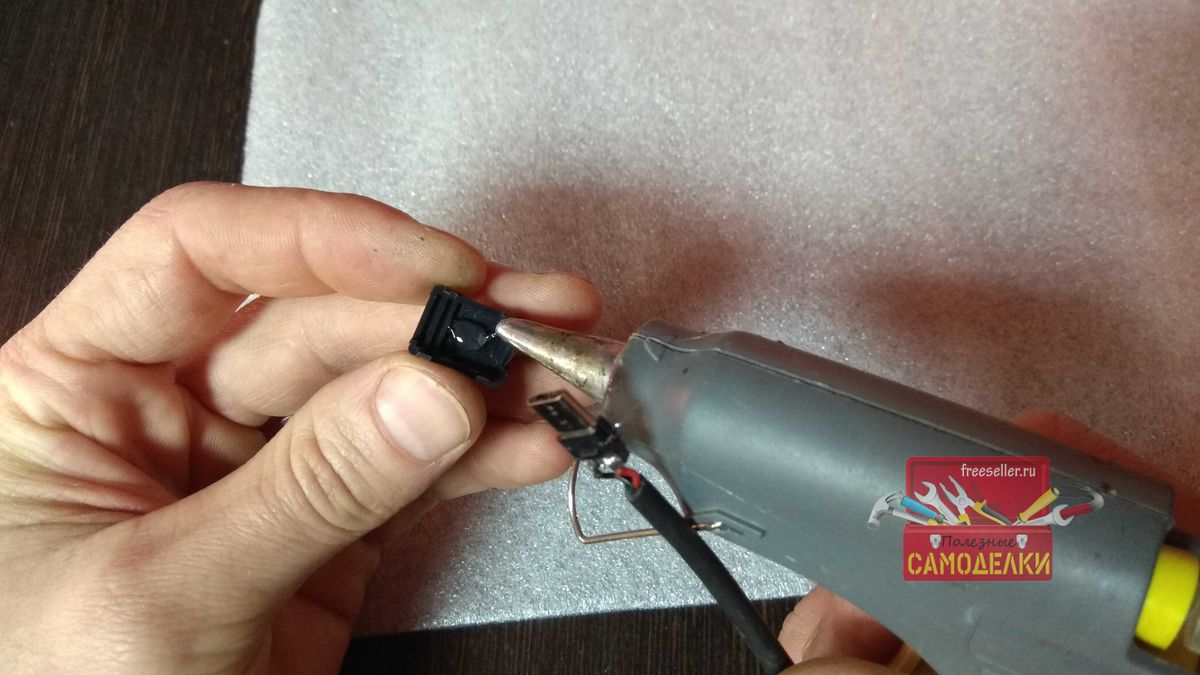

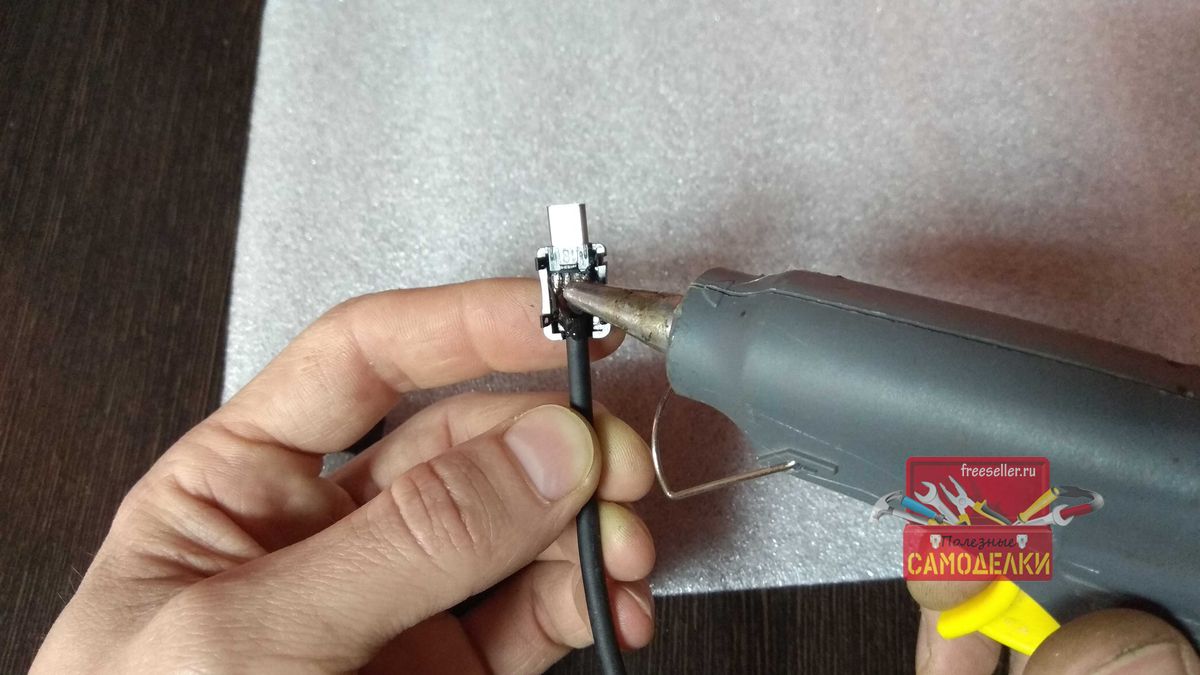

Он состоит из двух половинок, на заклепках, но как показала практика, можно внутрь залить термоклей, что и было сделано.


Ремонт USB кабеляРемонт USB кабеляРемонт USB кабеляРемонт USB кабеля

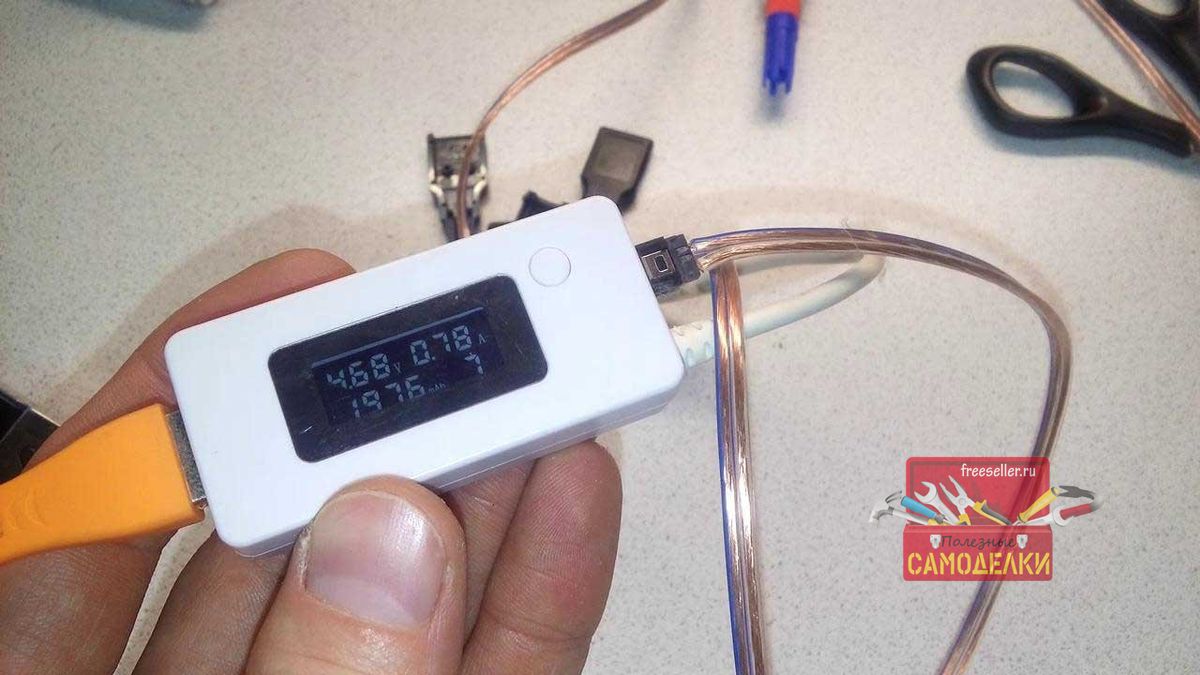

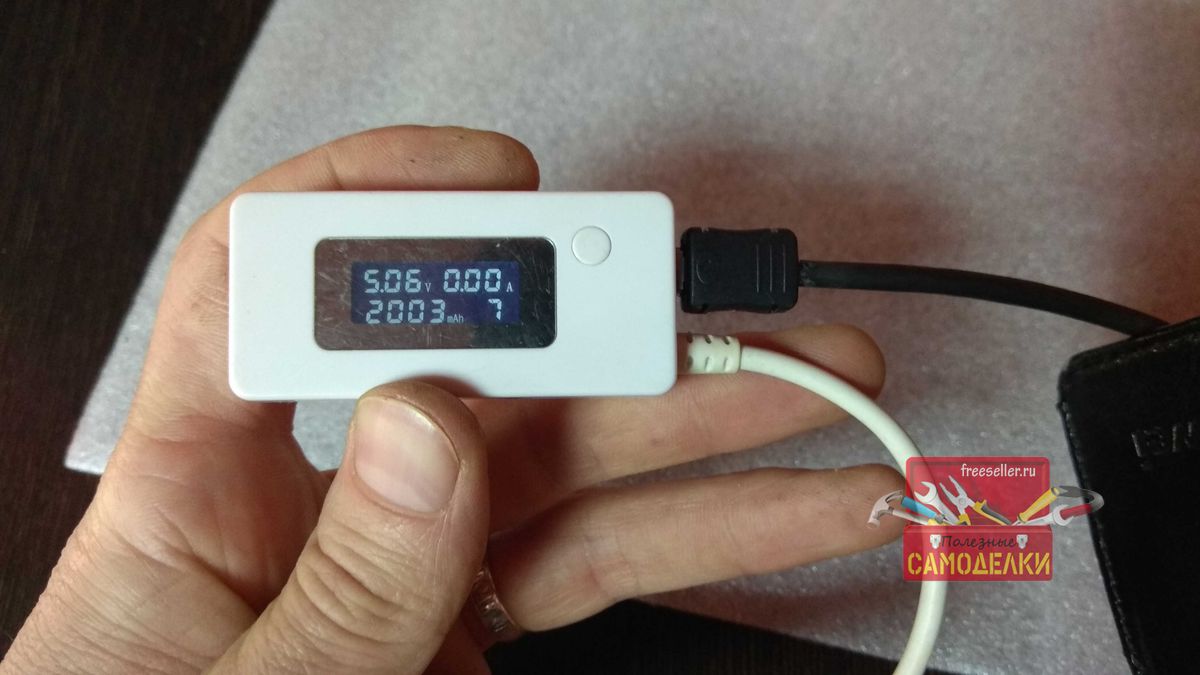

Теперь проверяем кабель, подключив его к тестеру.


Ремонт USB кабеляРемонт USB кабеля

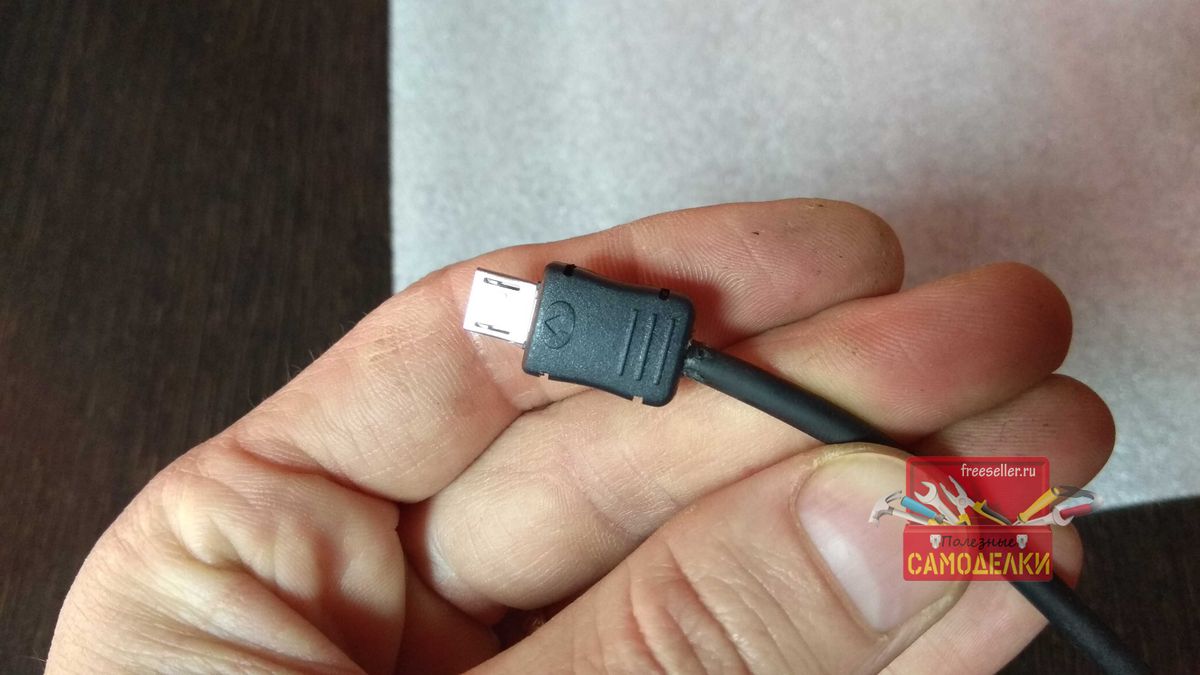

И как видно из фото, все замечательно работает.

Изготовление самодельного USB кабеля

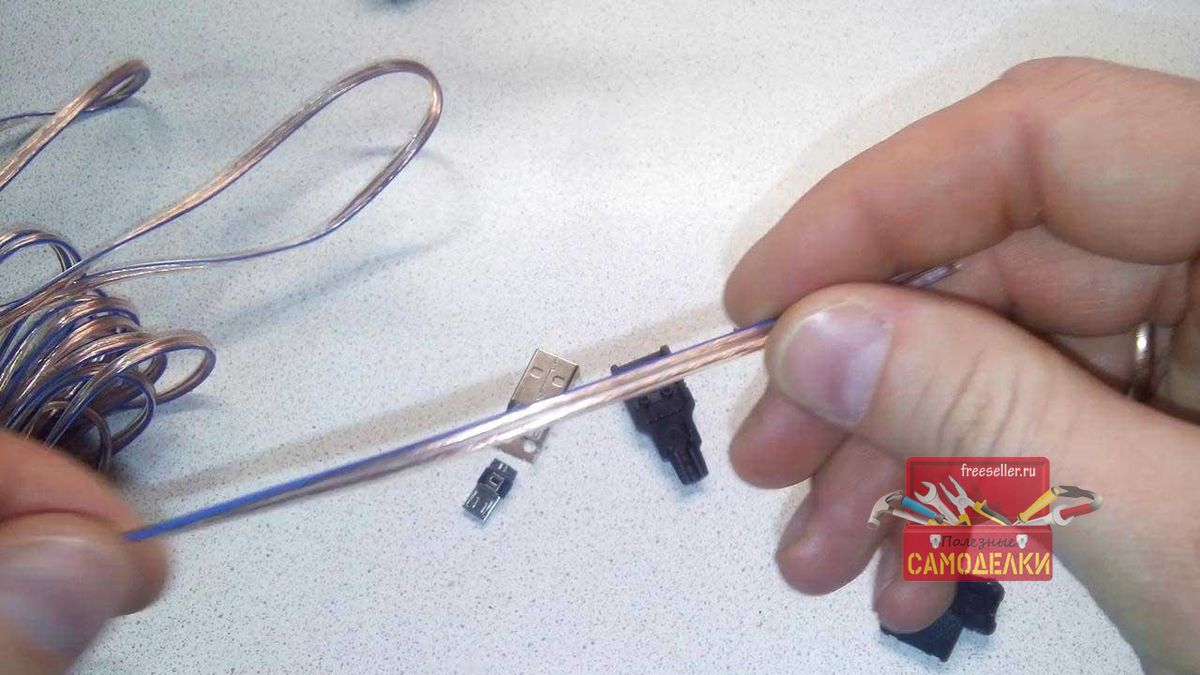

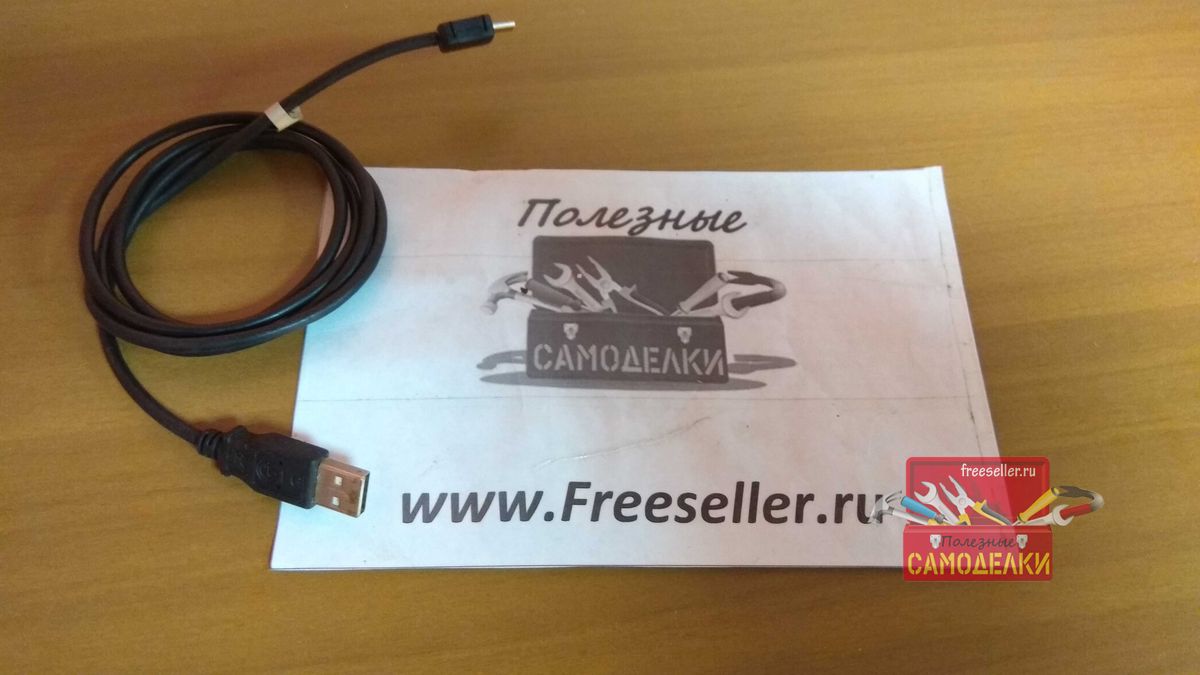

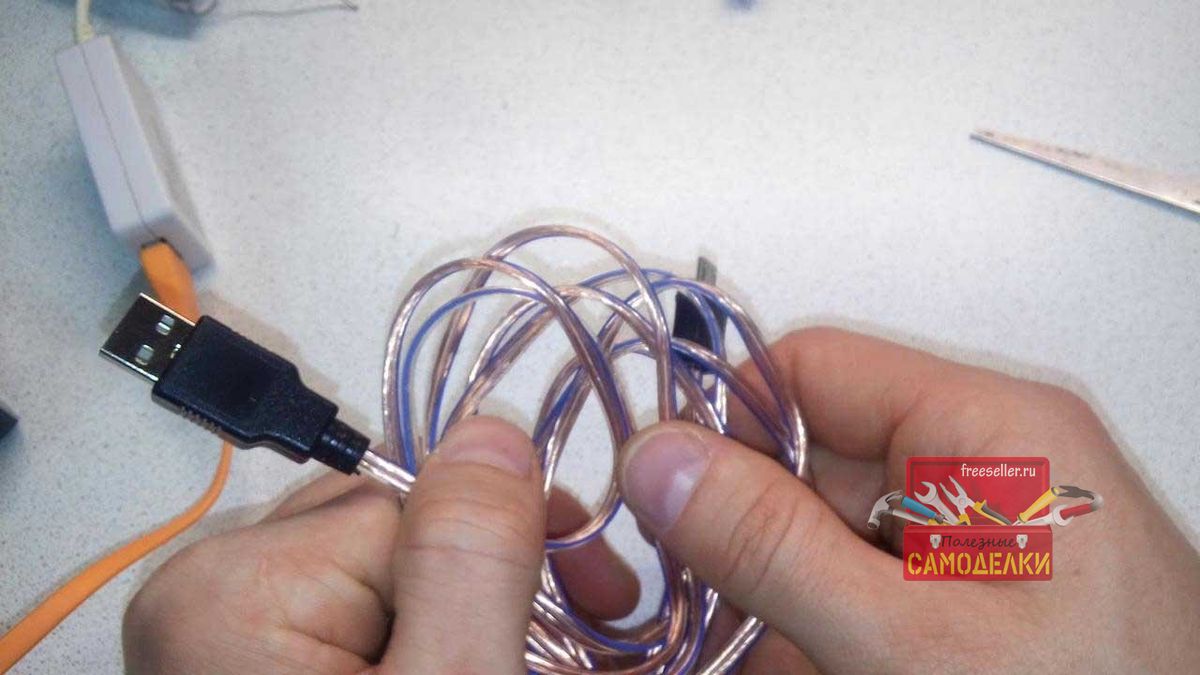

Аналогичным способом можно изготовить себе самодельный кабель любой длинны и по цене он выйдет намного дешевле, чем купить готовый. На фото ниже, можно посмотреть результат. Длинна данного кабеля составляет 2 метра, а пропускная способность не отличается от оригинального кабеля длинной  до 1 метра.

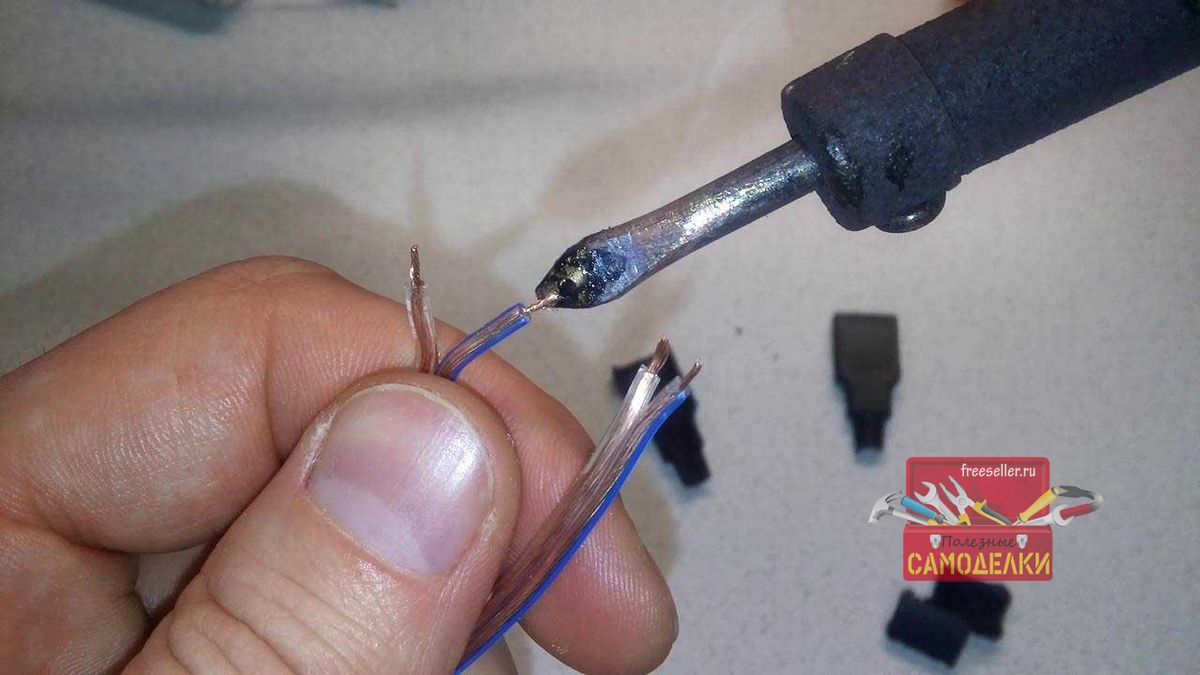

  Изготовление самодельного USB кабеляИзготовление самодельного USB кабеляИзготовление самодельного USB кабеля

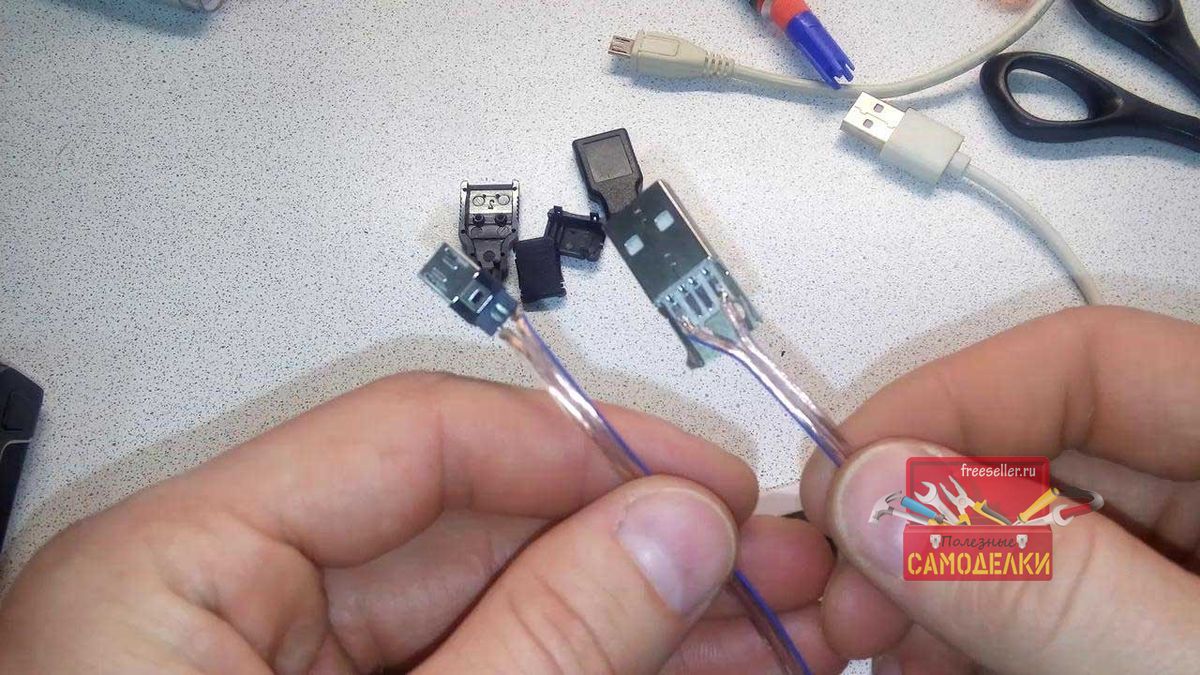

На данном разъеме минус так же крайний слева, а плюс крайний справа.


Изготовление самодельного USB кабеляИзготовление самодельного USB кабеляИзготовление самодельного USB кабеляИзготовление самодельного USB кабеляИзготовление самодельного USB кабеляИзготовление самодельного USB кабеля

Видео по ремонту и изготовлению USB кабеля

Так же можете посмотреть видео



А на этом всем спасибо за внимание и до новых встреч.
