Светодиодный прожектор для рабочего места за копейки


Изготовление самодельного светодиодного прожектора для рабочего места просто и дешево.


Работая за наждаком, пользовался верхним светом. Не совсем удобно. Иногда подвешивал переноску. Решил собрать отдельное освещение. Можно купить готовый прожектор, но я сделаю своими руками.


Самодельный проджектор для рабочего места


Материалы для изготовления

Прожектор будет переносным и из доступных материалов.

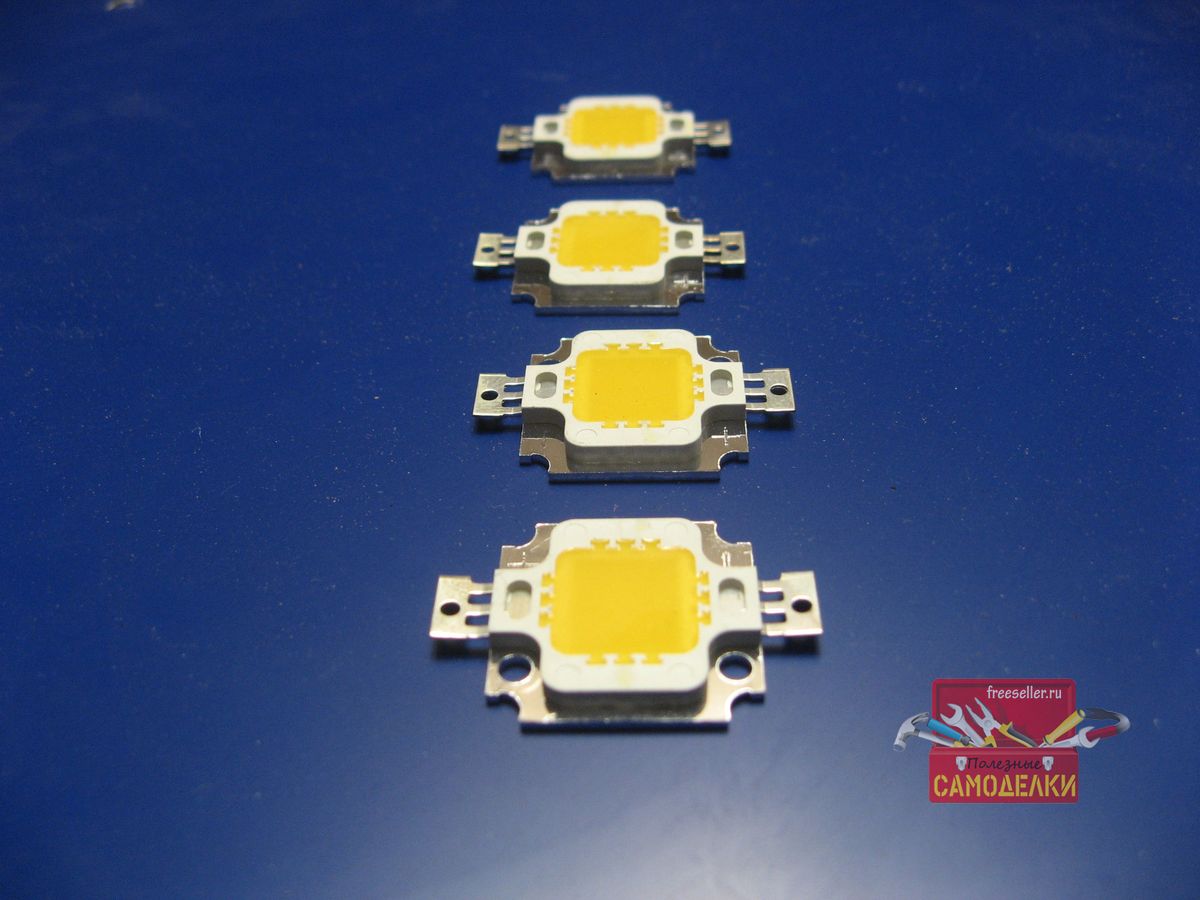

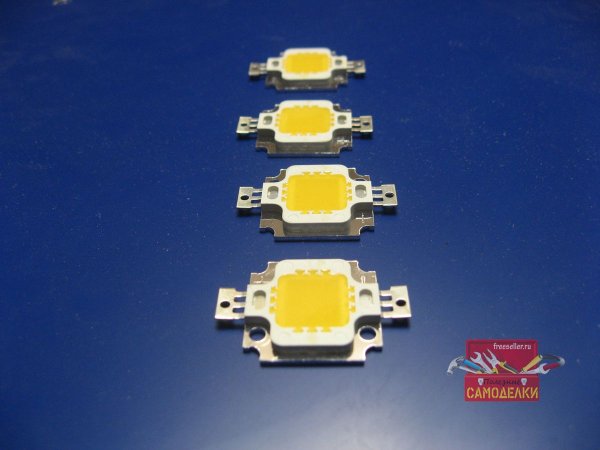

Собирать буду на светодиодах из Китая. Понадобится 4 светодиода, по 10 ватт каждый. Прикручивать их буду на сложенные вместе две крышки от компьютерного БП. Такой себе отражатель.


Светодиоды с Aliexspress

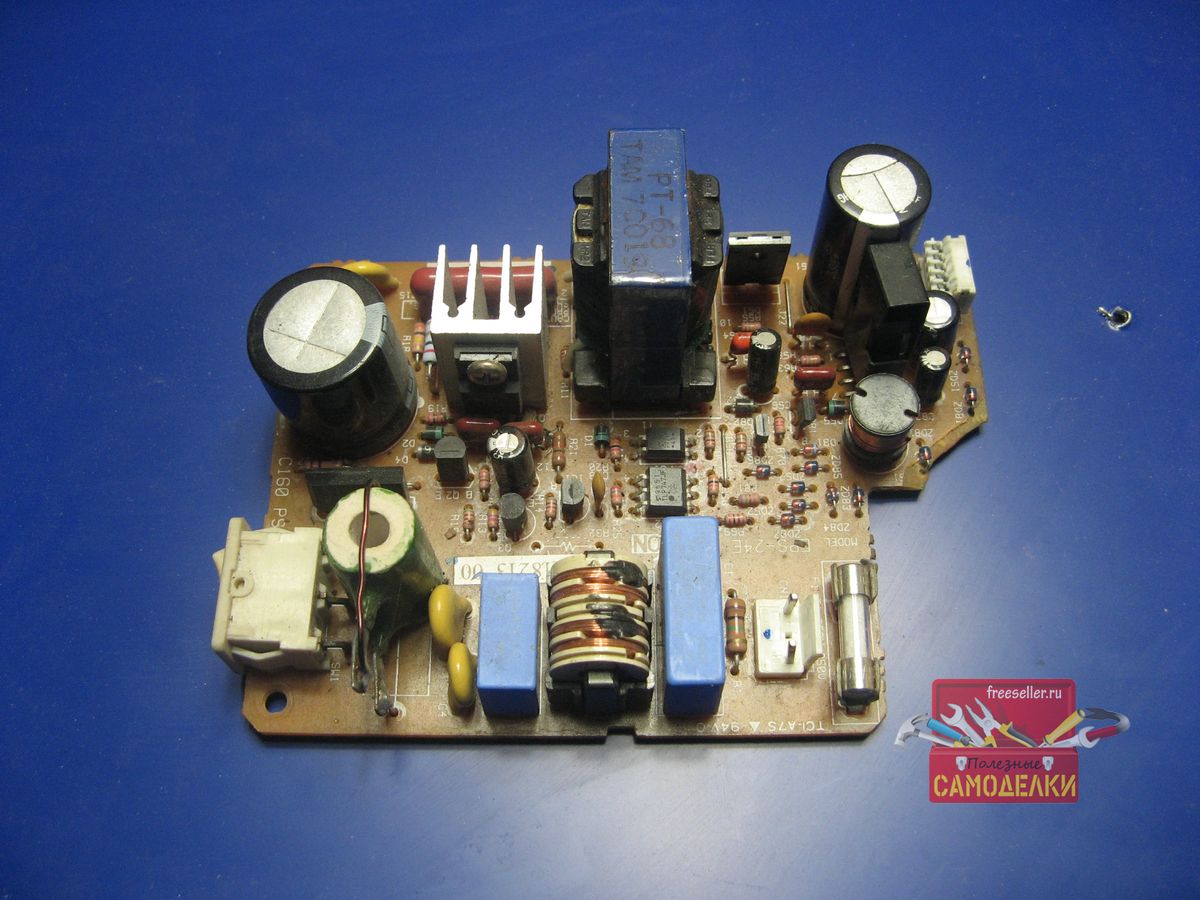

Для питания светодиодов нужен блок питания. В качестве блока питания, я применю плату от принтера. У платы имеется два выходных напряжения, 42 и 5 вольт.


Блок питания для светодиодов

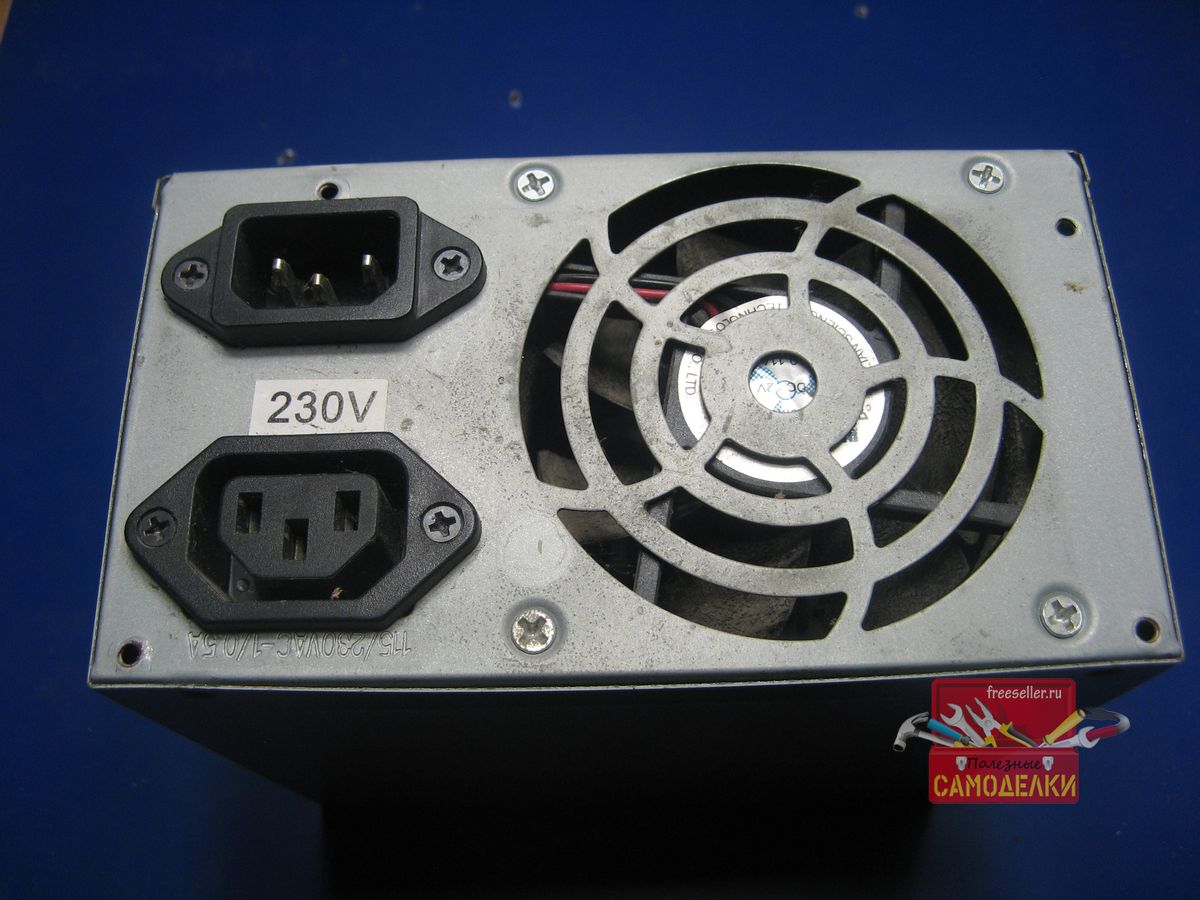

Плата блока питания будет устанавливаться в корпус компьютерного БП.

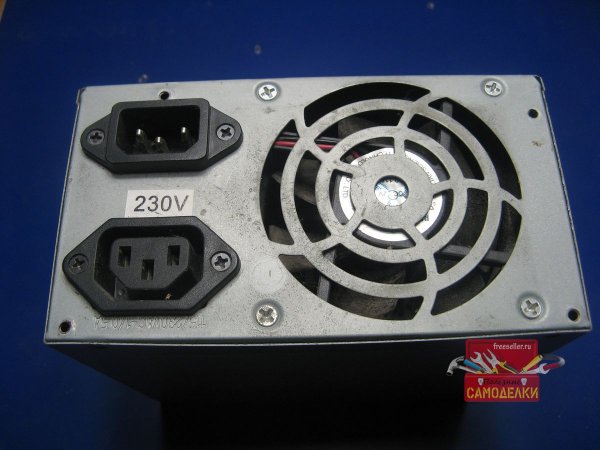

Корпус от блока питания компьютера

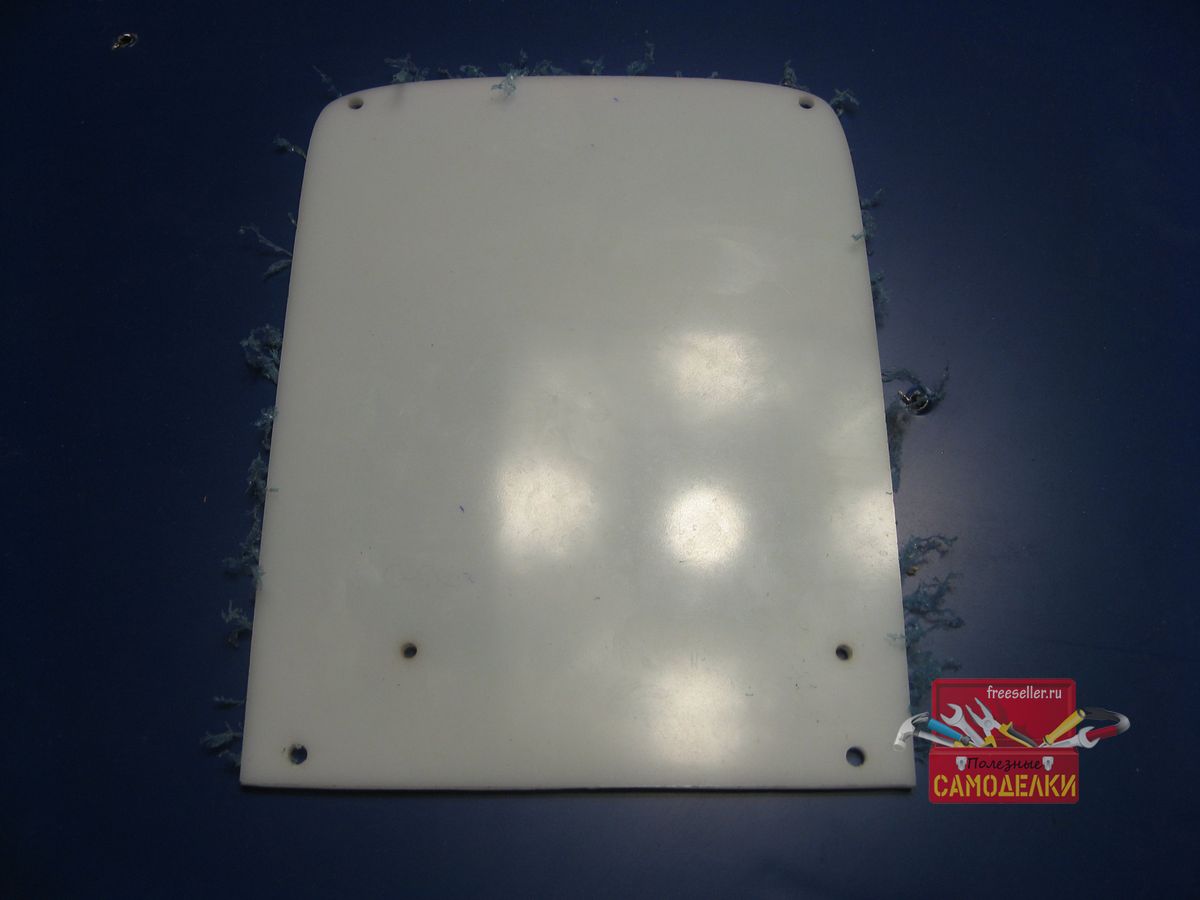

Пластина плексигласа. На нее буду прикручивать плату БП для светодиодов.


Пластина плексигласа

Изготовление

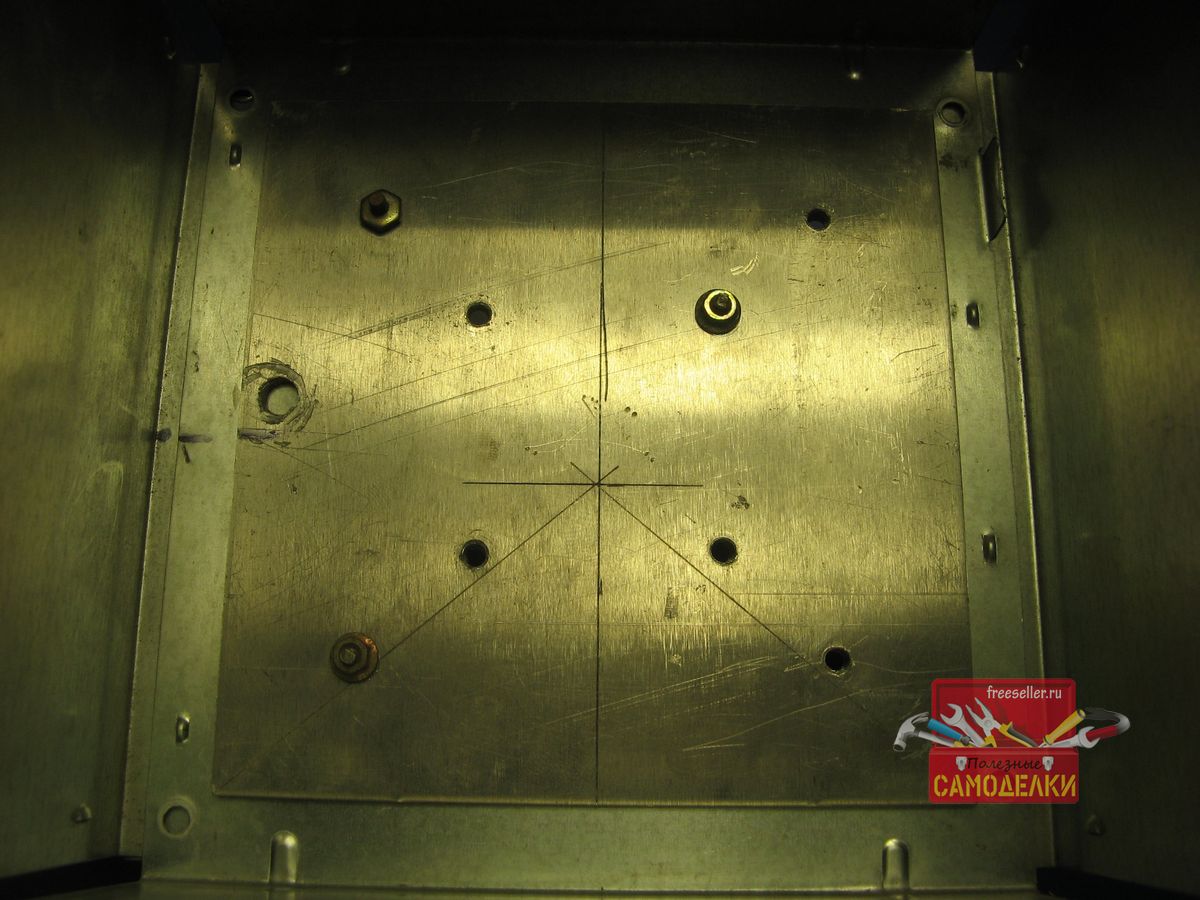

Две крышки складываем. Так же скручиваю с ними и крышку корпуса блока питания. Прикручивать светодиоды решил на лист алюминия. Делаем разметку под светодиоды и сверлим сквозные отверстия.


Изготовление прожектора для рабочего места

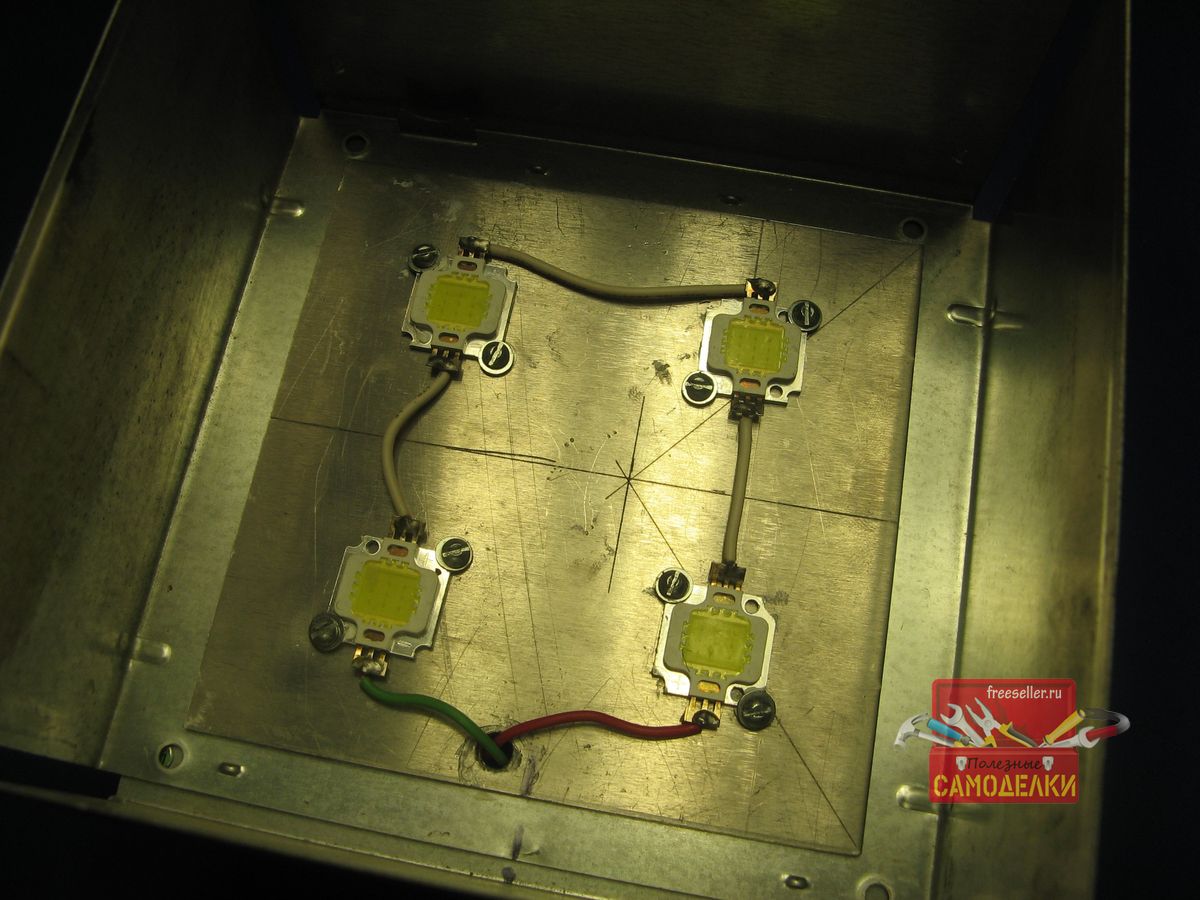

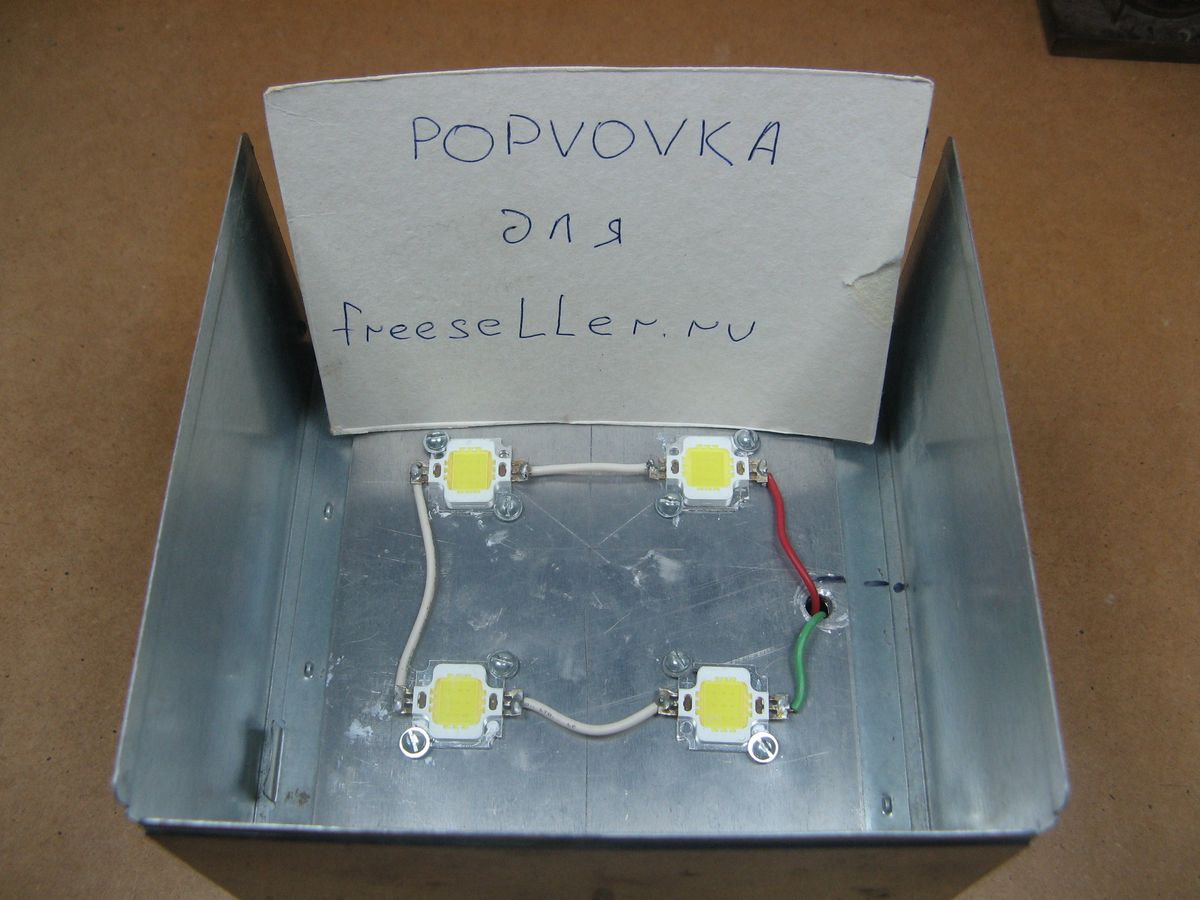

Прикручиваем светодиоды. Провода распаиваем, получилось последовательное соединение.

Резистор для отграничения тока решил не ставить. Ток получился в районе 0.5 ампера. Напряжение на четыре светодиода всего 42 вольта, оно стабильно.


Изготовление прожектора для рабочего места

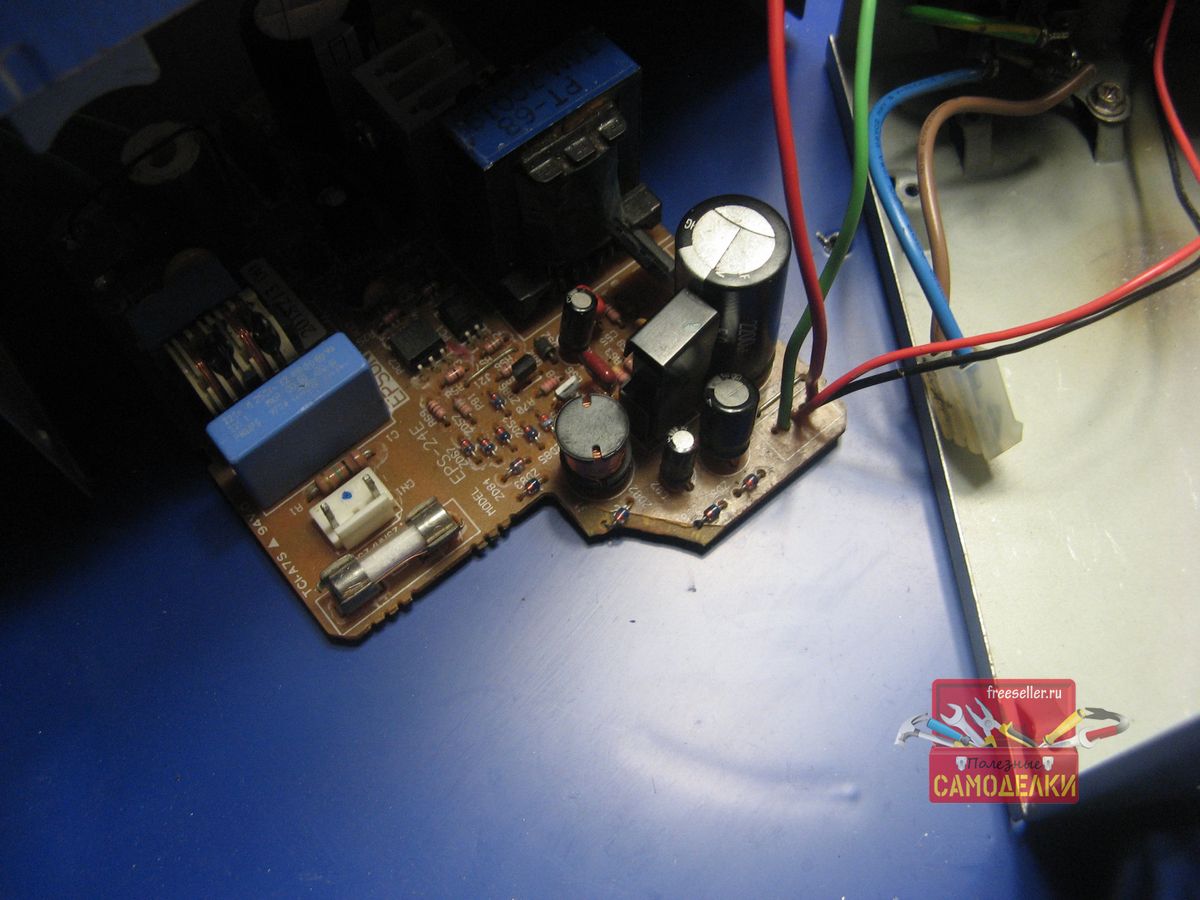

К плате блока питания подпаиваем провода со светодиодов. Так же подпаиваю вентилятор к 5-ти вольтам. Будет крутиться на уменьшенных оборотах, потока воздуха хватит.


Изготовление прожектора для рабочего места

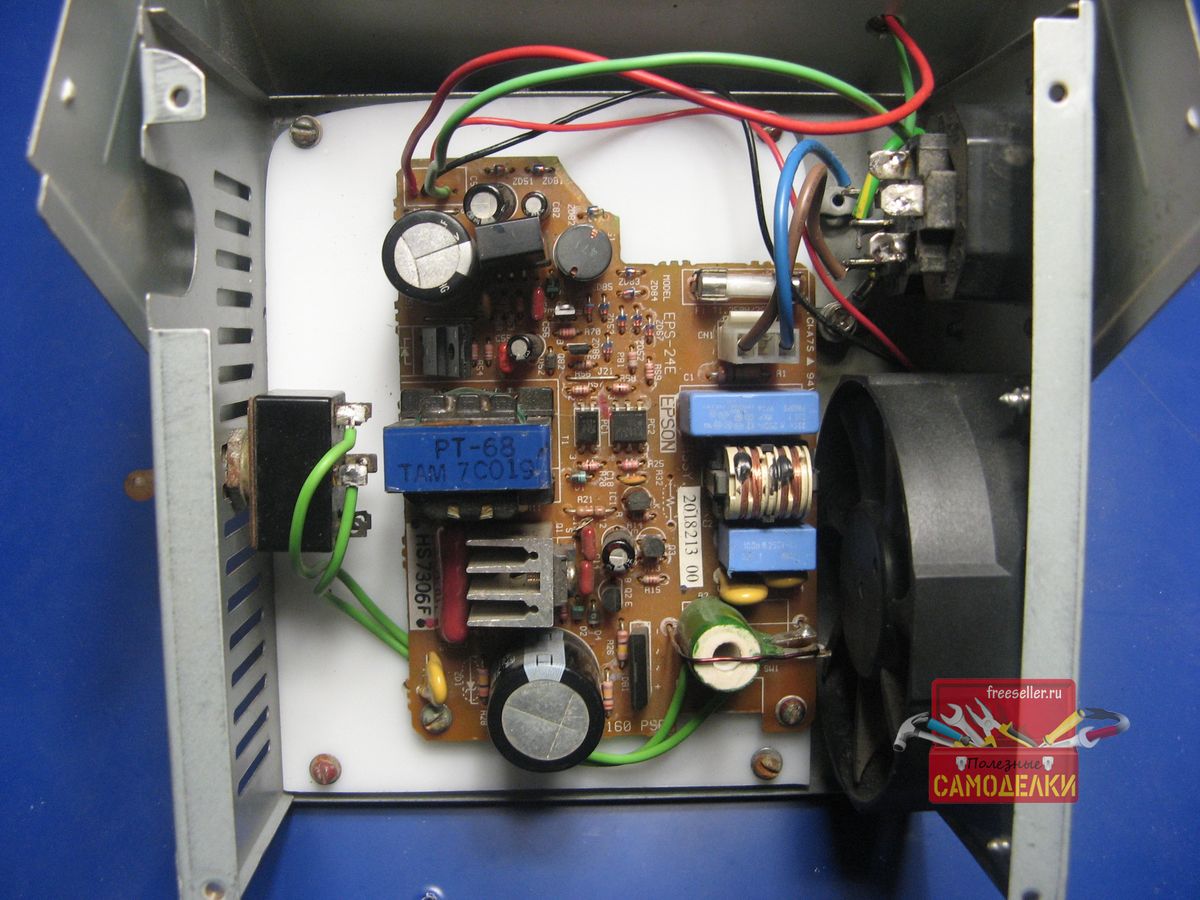

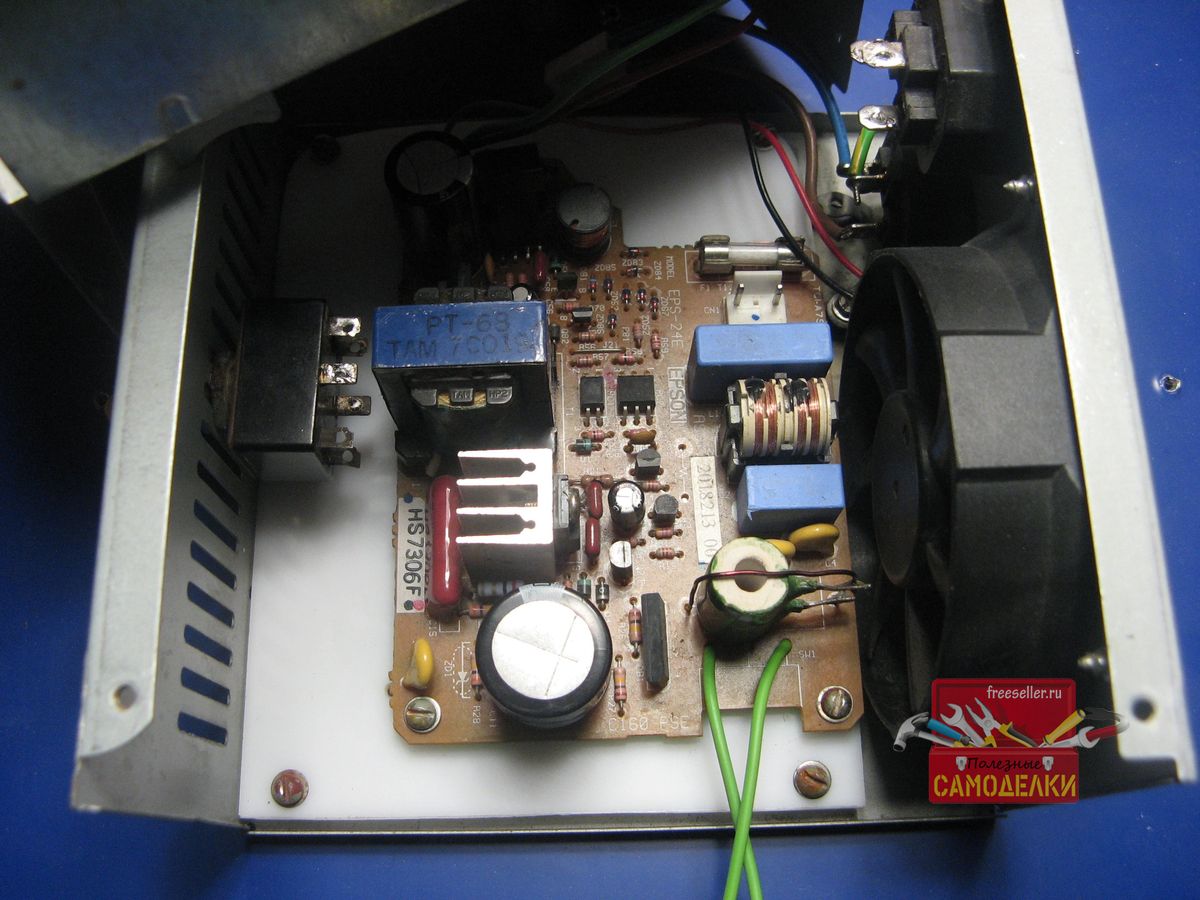

пластика прикручиваю к донышку БП компьютера. К пластику прикручиваю плату блока питания. Выключатель питания отпаял.


Изготовление прожектора для рабочего места


Выключателем теперь будет служить тумблер. Провода впаиваю на место старого выключателя и припаиваю их к тумблеру.


Изготовление прожектора для рабочего места

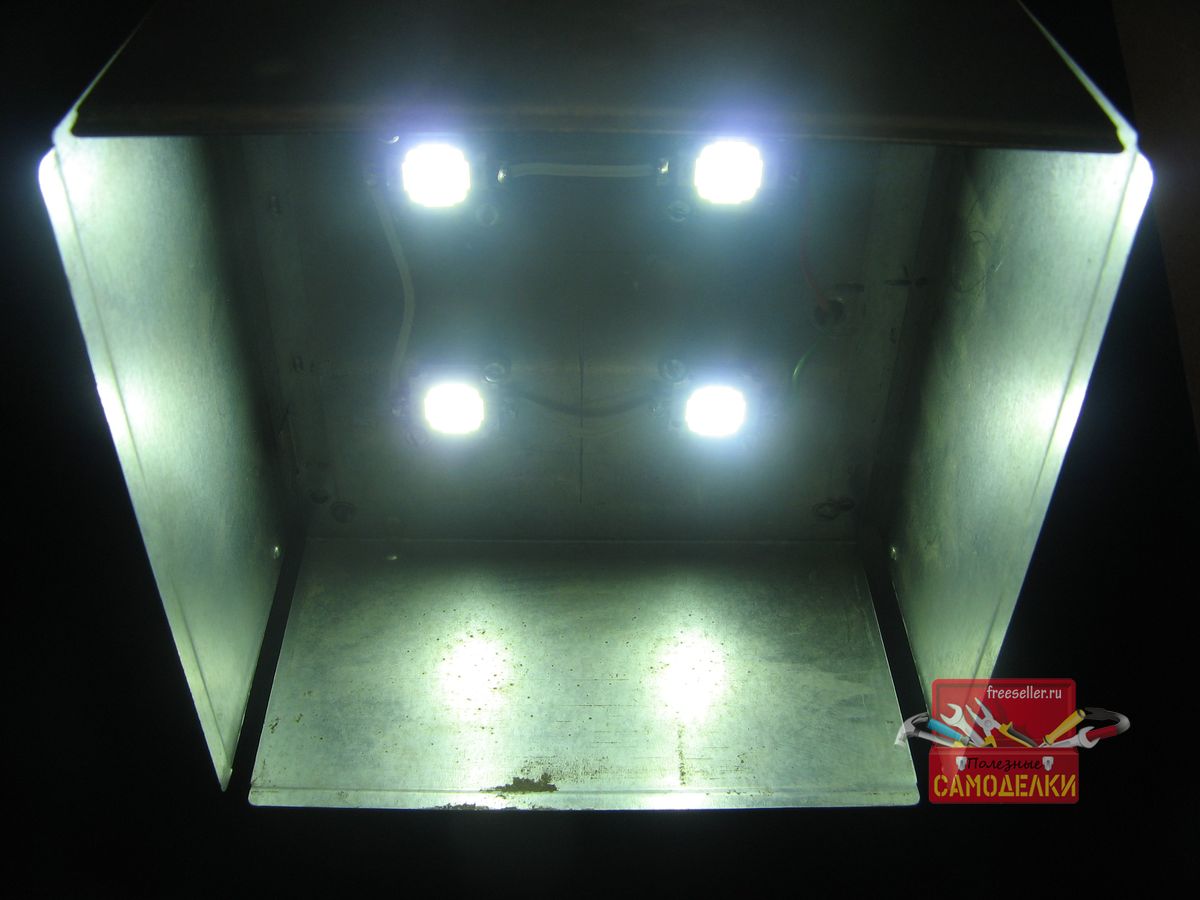

Прикручиваю крышку корпуса. Вот такой прожектор получился. Все просто и доступно.


Самодельный прожектор для рабочего места
