Эксцентриковый шпильковёрт своими руками

  • Опубликовано: 13 апреля 2018

Эксцентриковый шпильковёрт своими руками


Изготовление надёжного шпильковёрта из старого ШРУСа своими руками.


Всем привет!


В начале года у нас был "сезон замены ШРУСов", "гранаты" летели одна за другой. У меня, родственников и знакомых.

Все эти старые запчасти лежали в металлоломе, ждали своей очереди.


Мне было интересно, можно ли что-нибудь из них сделать, кроме модели гранаты. В один день глядя на этот хлам появилось несколько идей. Сегодня хочу поделиться одной из них.


Самоделки. Эксцентриковый шпильковерт из ШРУСа своими рукамиСамоделки. Эксцентриковый шпильковерт из ШРУСа своими руками

Изготовление шпильковерта своими руками

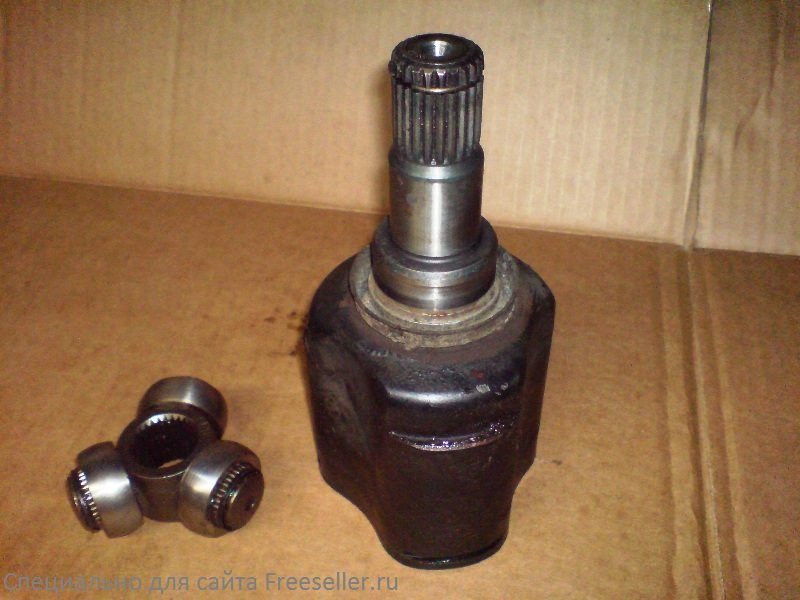

Для изготовления шпильковёрта кроме ШРУСа и стандартного набора инструментов понадобится электросварка.

  Изготовление шпильковерта из ШРУСа.

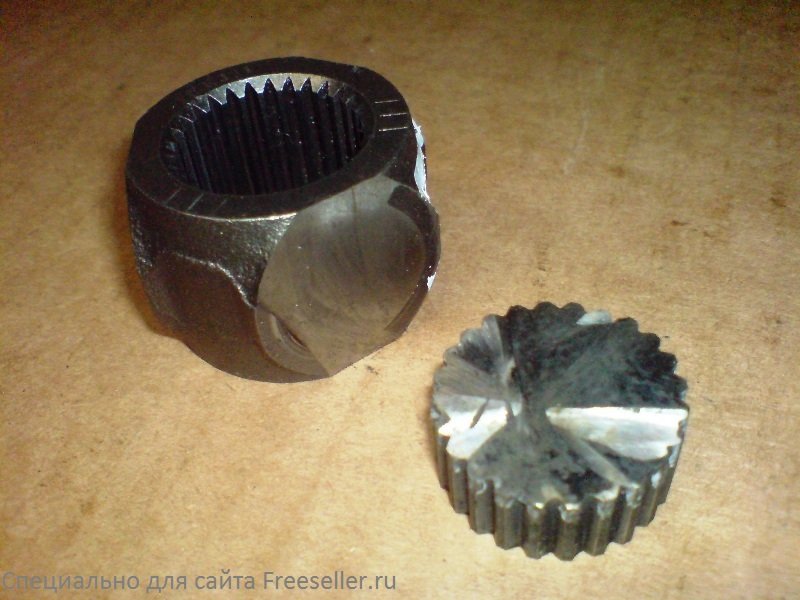

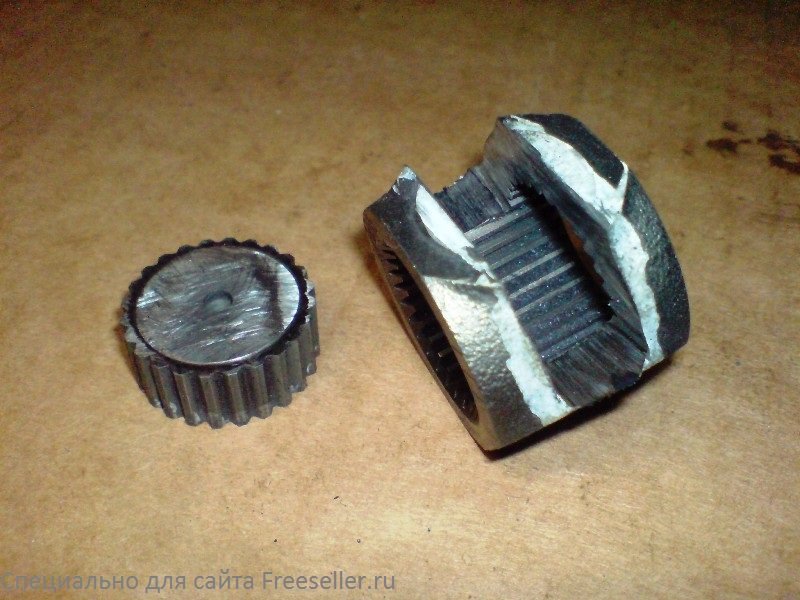

От трипоида отрезал всё лишнее, от хвостовика отрезал заготовку эксцентрика.

  Изготовление шпильковерта из ШРУСа.

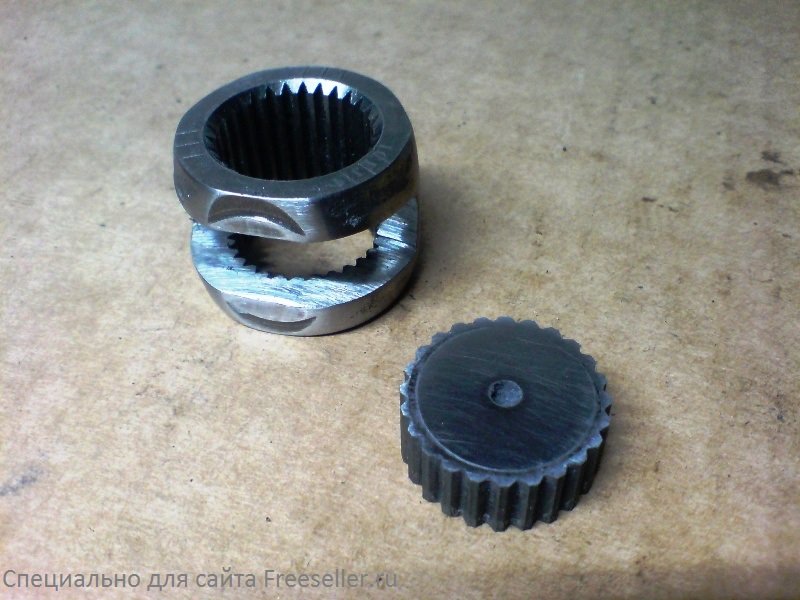

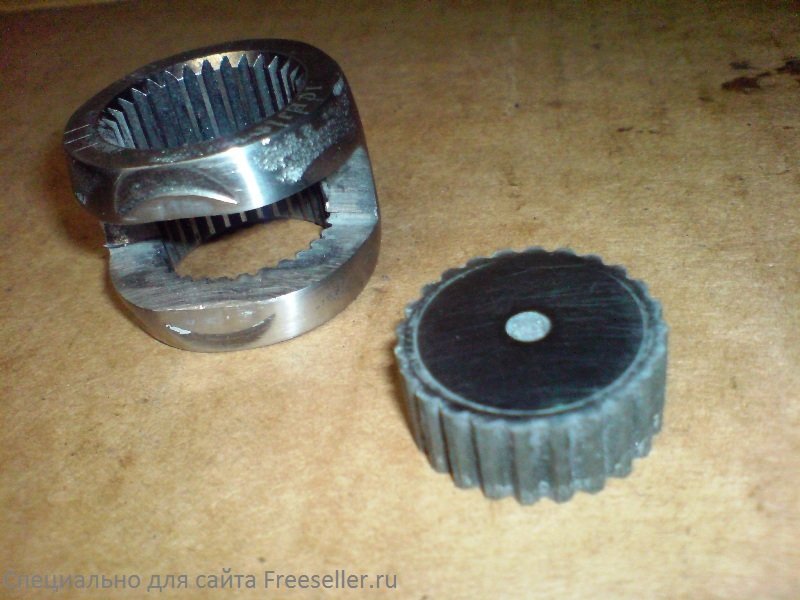

В корпусе трипоида сделал прорезь так, чтобы в неё помещался эксцентрик.

  Изготовление шпильковерта из ШРУСа.


Отшлифовал заготовки.

  Изготовление шпильковерта из ШРУСа.Изготовление шпильковерта из ШРУСа.

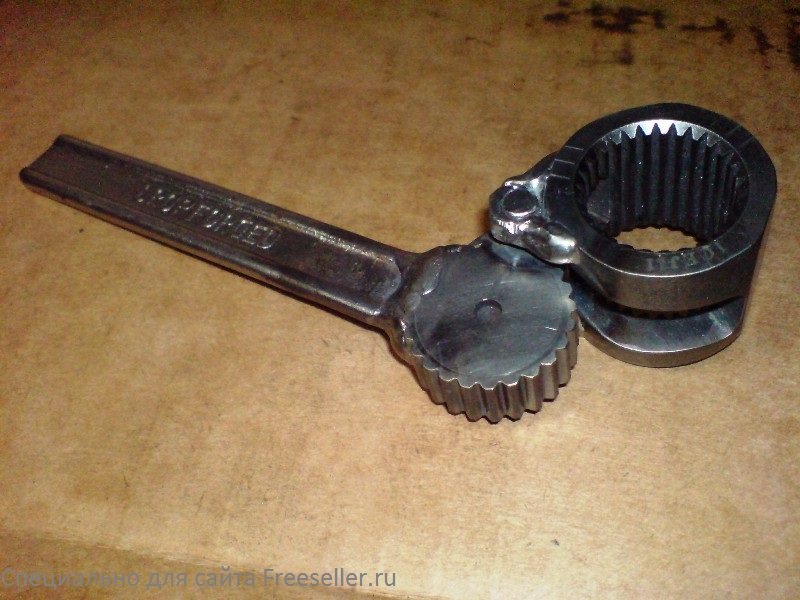

С помощью двух гаек и стержня соединил эксцентрик с корпусом. Из сломанного гаечного ключа сделал ручку.

  Изготовление шпильковерта из ШРУСа.

Испытания шпильковерта

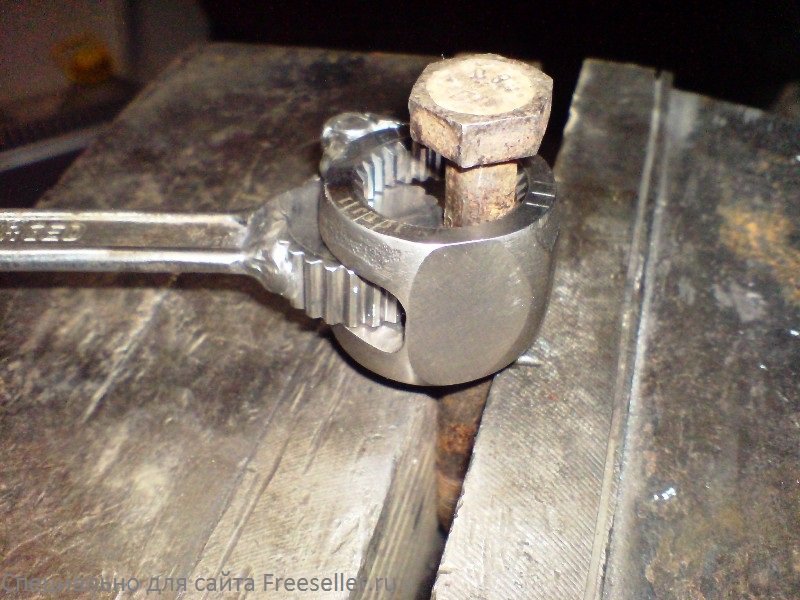

Первое испытание. Болт, сильно зажатый в тиски, крутится достаточно легко без дополнительного рычага.

  Эксцентриковый шпильковерт из ШРУС своими руками

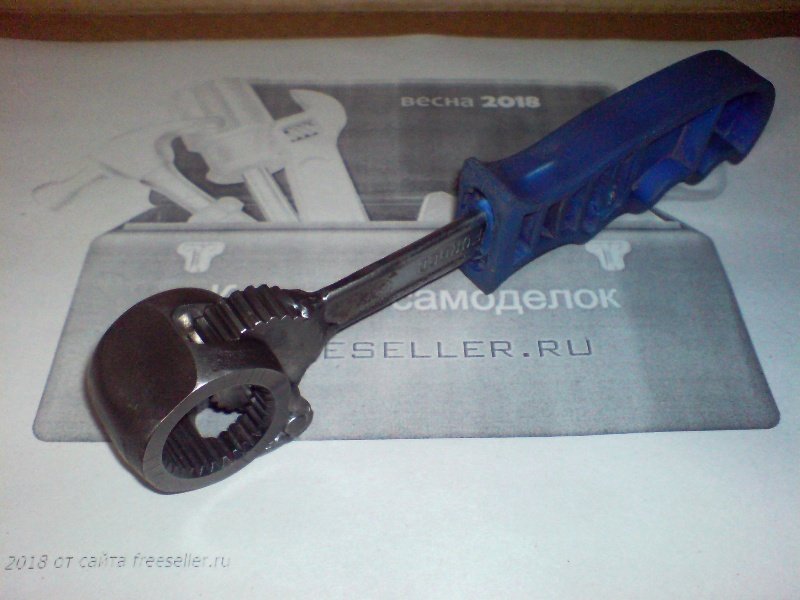

Ещё раз всё зачистил. Пригодилась ручка от старой кордщётки.


Такой инструмент должен долго прослужить, т.к. металл хороший, а зубья подвергаются дополнительной закалке.

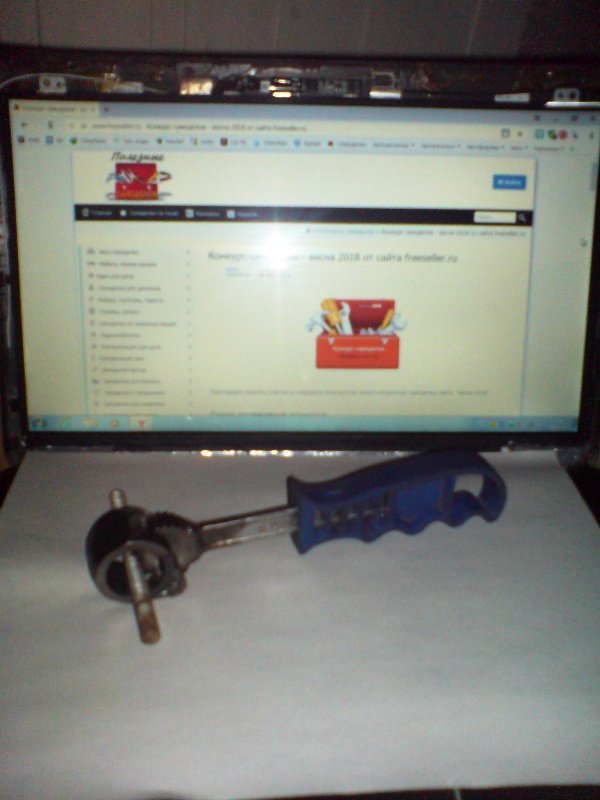

  Конкурс самоделок - Весна 2018 от сайта freeseller_ru Шпильковерт из ШРУС своими руками
Конкурс самоделок - Весна 2018 от сайта freeseller_ru Шпильковерт из ШРУС своими руками

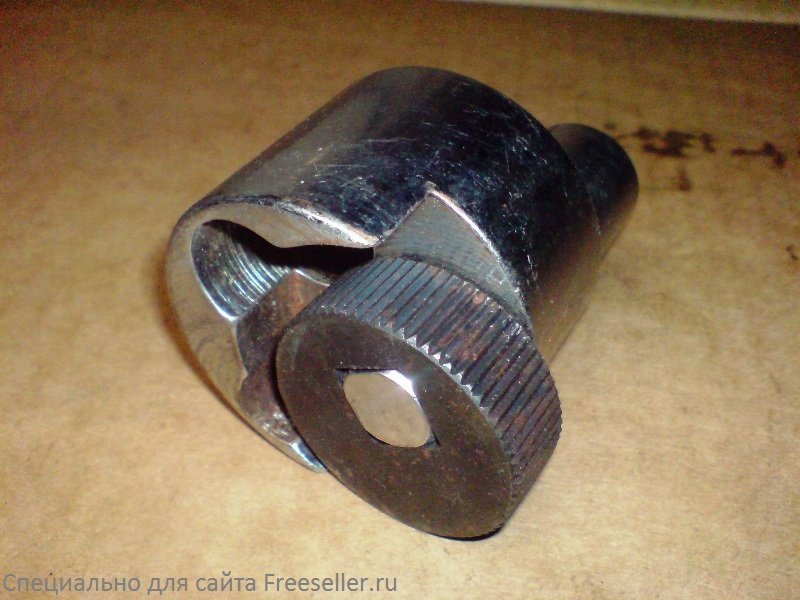

А вот покупной шпильковёрт другой конструкции. Зубья на эксцентрике смялись на первой же шпильке. (на фото не видно).




О том, что ещё можно сделать из ШРУСа расскажу в следующих своих работах. Всем спасибо!
