Монтаж коллекторного водопровода. Обзор узла и деталей монтажа

  • Опубликовано: 16 февраля 2018

Монтаж водопровода Рехау


Обзор реального коллекторного монтажа водопровода с раздельным санузлом в деталях от начала и до конца.


Доброго времени суток, всем читателям сайта.


Давайте знакомиться меня зовут Александр Борисов, я занимаюсь монтажно сантехники и инженерного оборудования в городе Самара.


Сегодня рассмотрим монтаж водопровода и канализации с установкой водонагревателя и инсталляции в одной из новостроек Самары - в ЖК Радужный люкс.


Фото с оригинальной публикации на сайте: https://santehnik63.ru


Проект, по моим меркам, недорогой, относится к категории бюджетных.

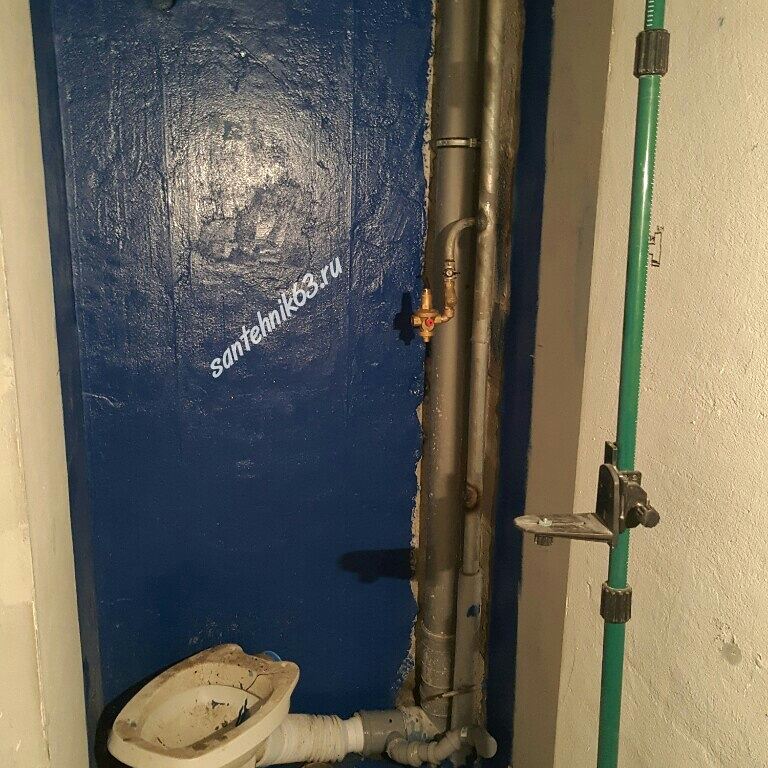

Интересен тем, что санузел раздельный, стояк ХВС находиться в туалете, а стояк ГВС - в ванной комнате. Итак вот собственно то что досталось от застройщика.

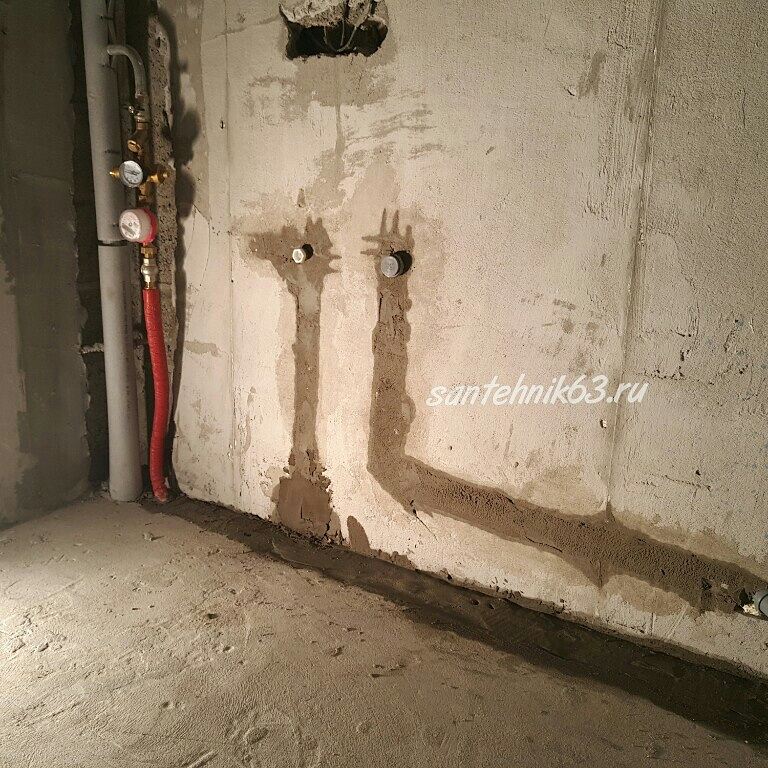

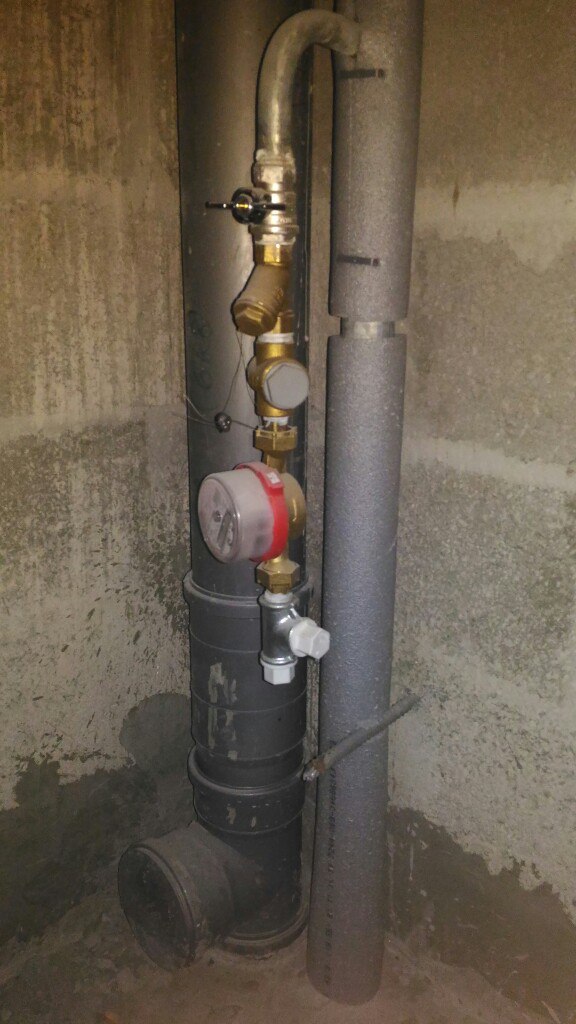

Шаровый кран bugatti, фильтр грязевик, поршневой редуктор и счетчик.


Последовательность не нарушена, арматура неплохая, заменим из выше перечисленного только редуктор.

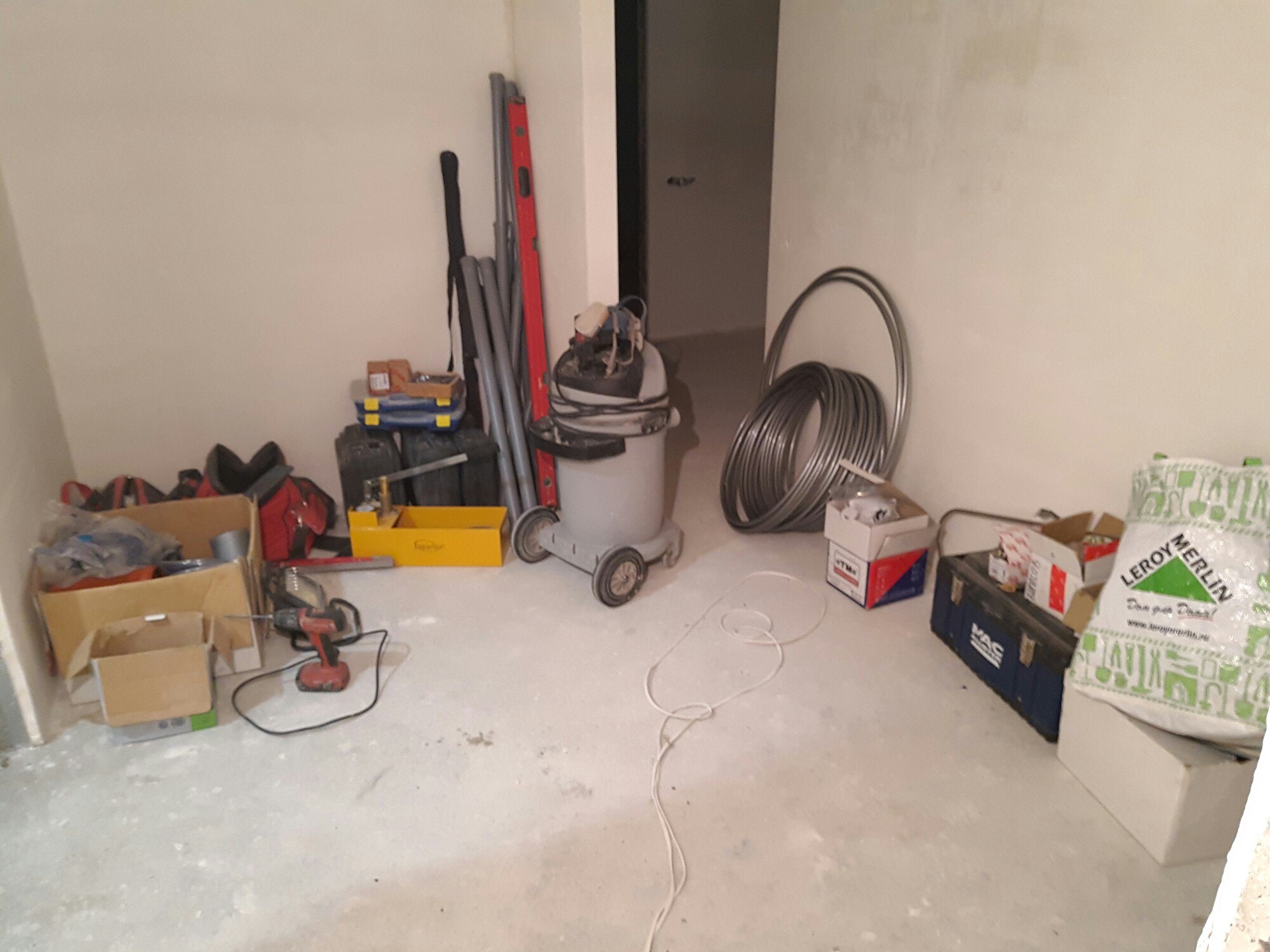

Завозим инструмент и материал.


Материал и инструмент для монтажа сантехники


Подготовка помещений к монтажу

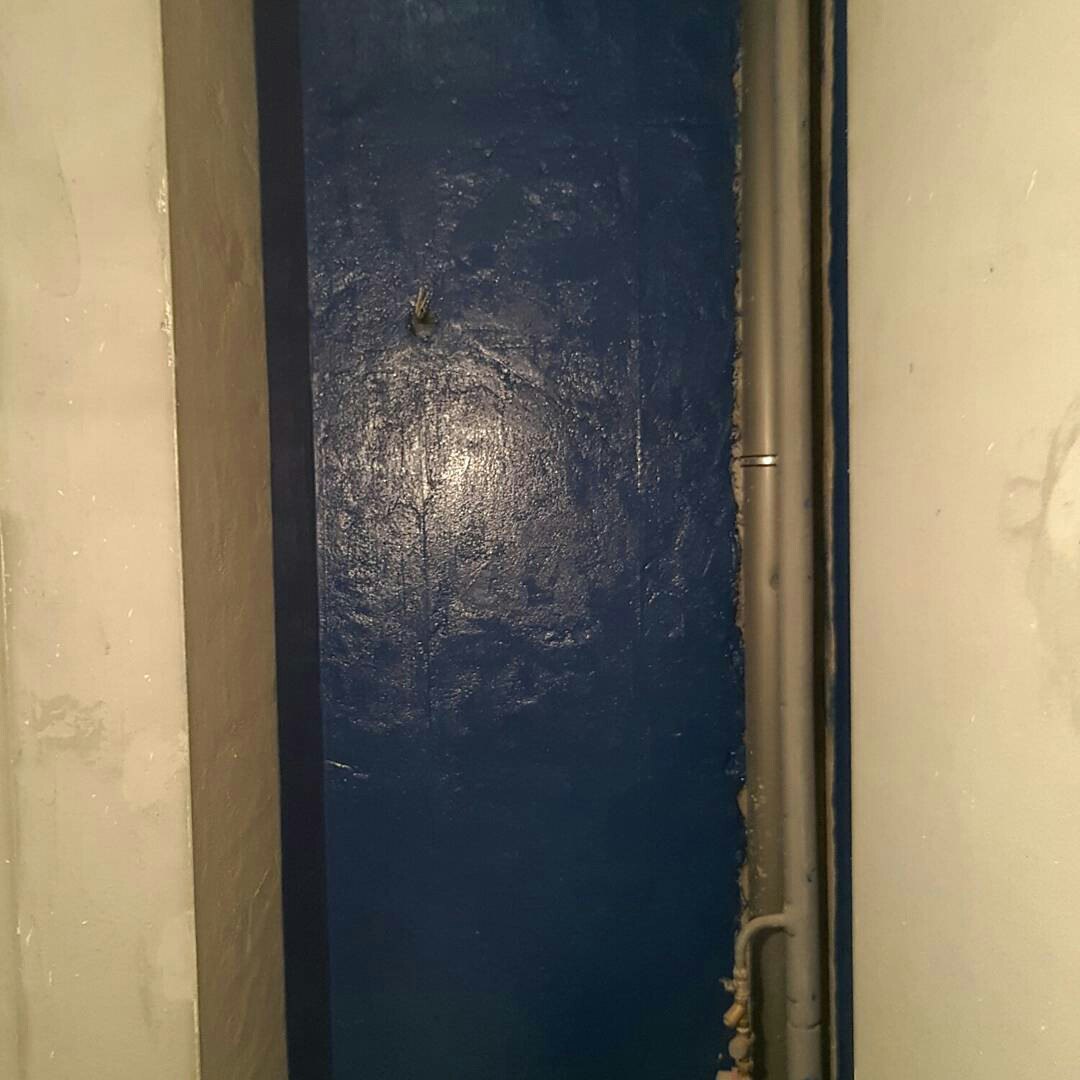

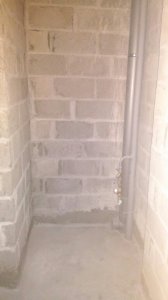

Но сначала, нужно оштукатурить стены, и покрасить поверхность в сантехнической нише.

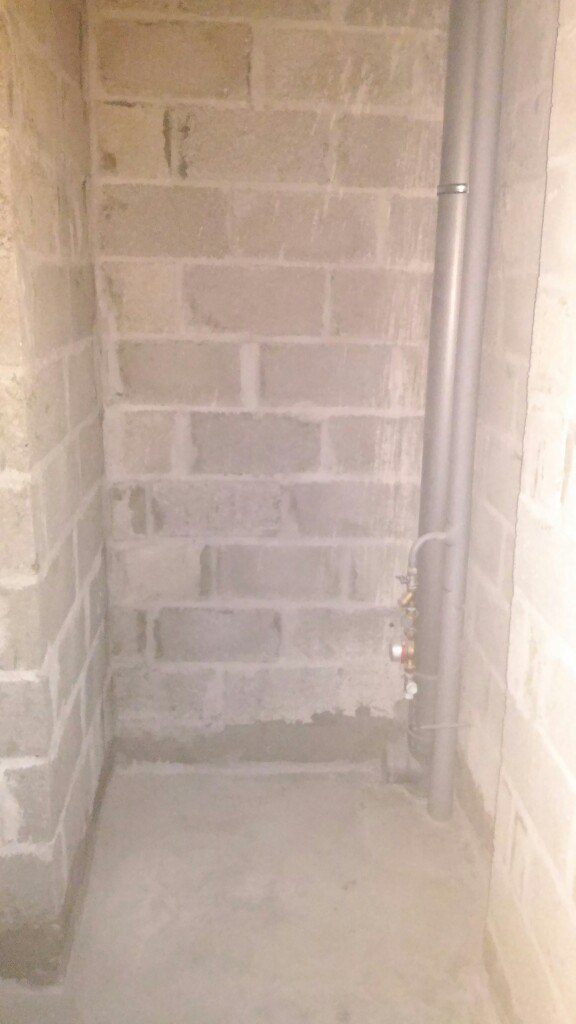

  Подготовка сантехнической ниши

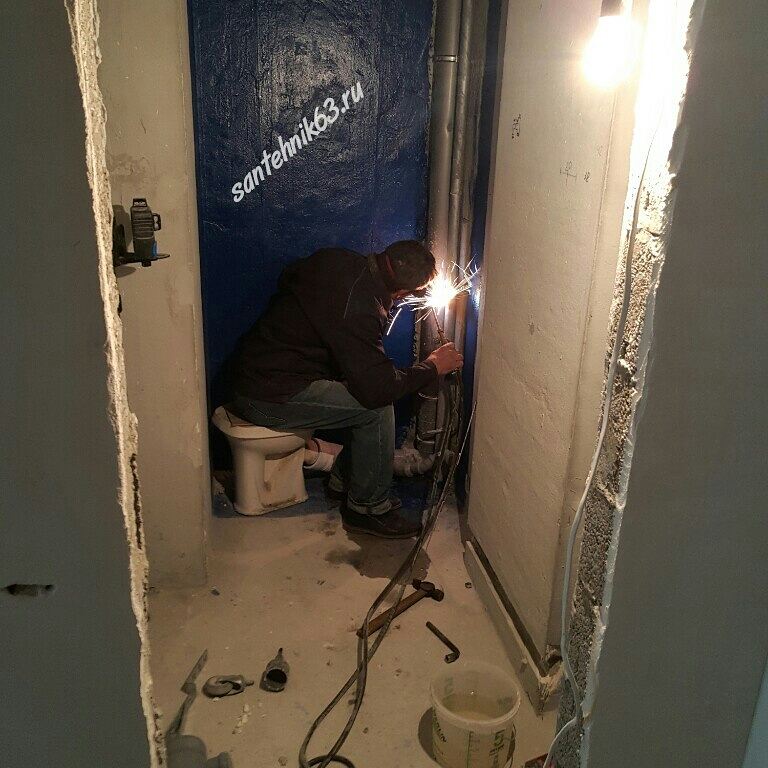

Перевариваем отвод ХВС на удобную для открывания и закрывания высоту.

  Переварка врезок на стояке газосваркойПереварка отводов на стояке газосваркой


Обзор узла водоподготовки

Теперь можем приступать и к монтажу.


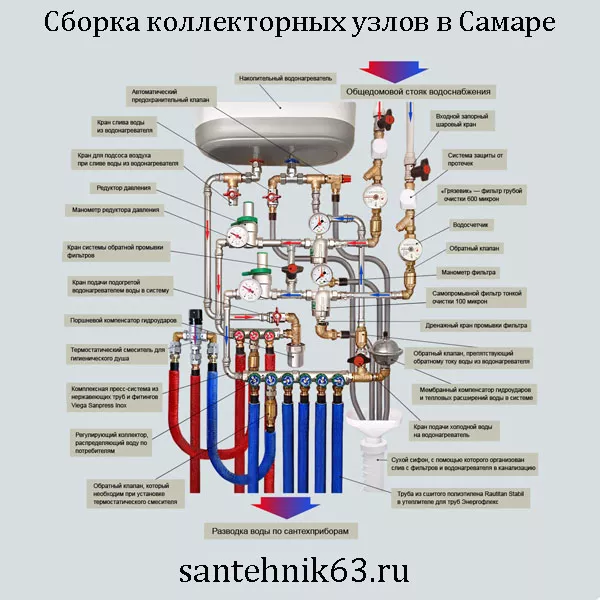

На фото ниже показан узел, с размещением узлом над инсталляцией, сверху узла накопительный водонагреватель на 50 литров, подключение осуществил нержавеющими трубками Валтек, к вентилю коллектора.

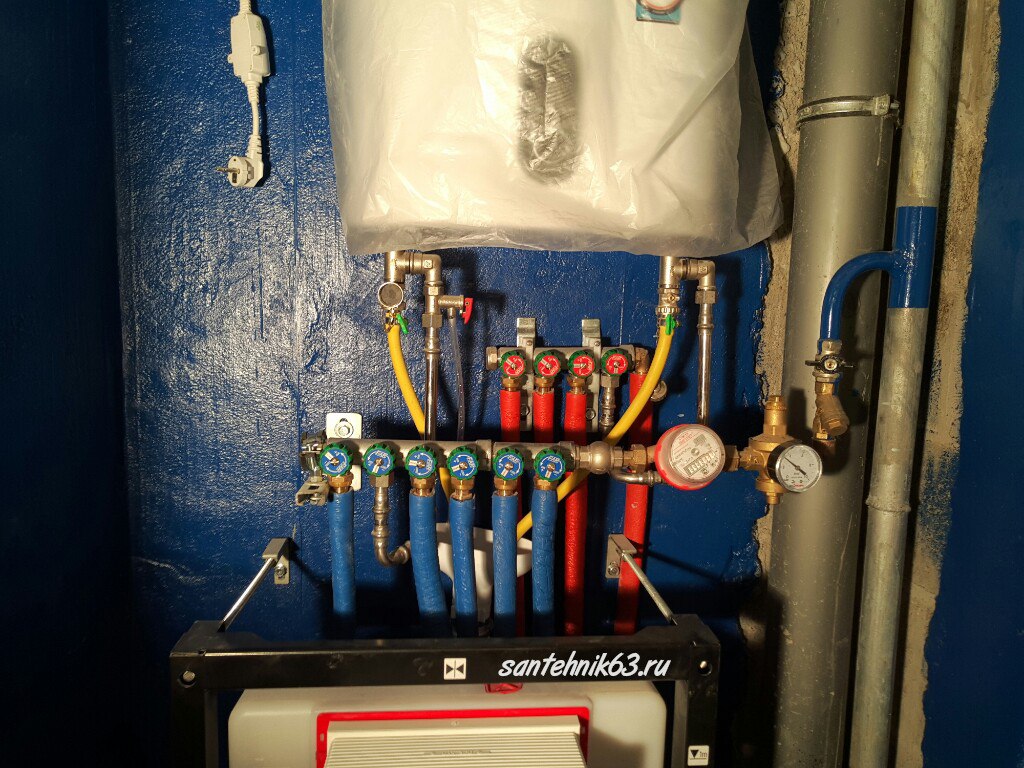

Коллекторный узел водопровода в квартире

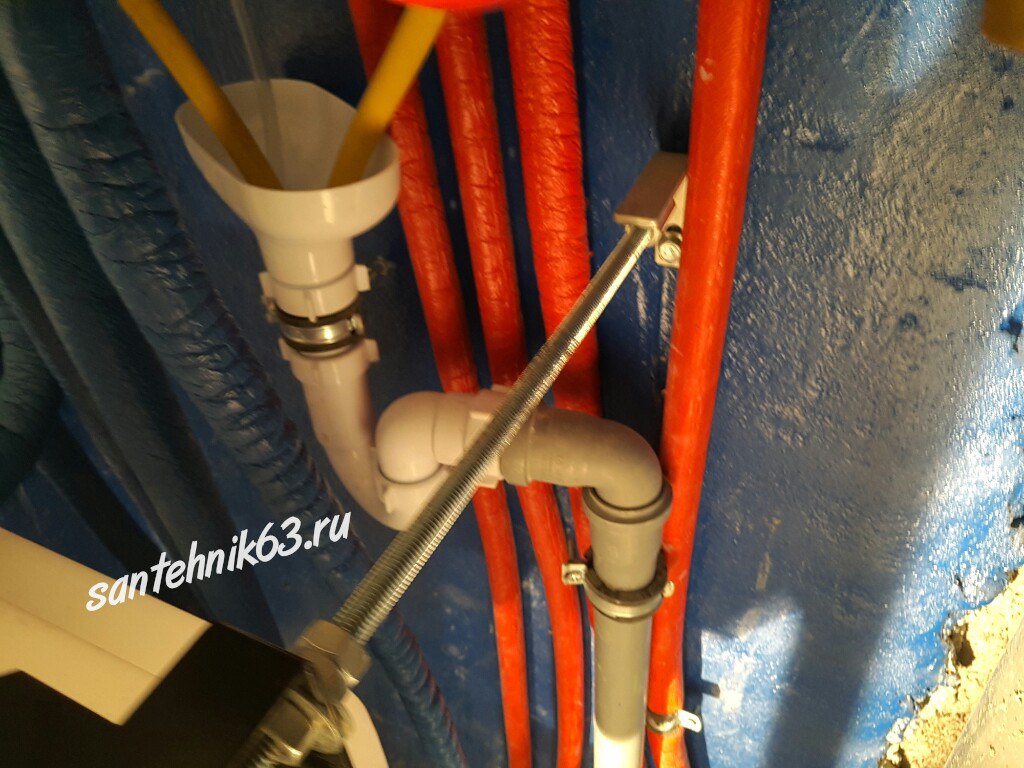

Организована возможность слива воды с бойлера, при его не использовании, а также дренаж с обратного клапана в приемную воронку с гидрозатвором.

Сифон для слива с гидроразрывом струи

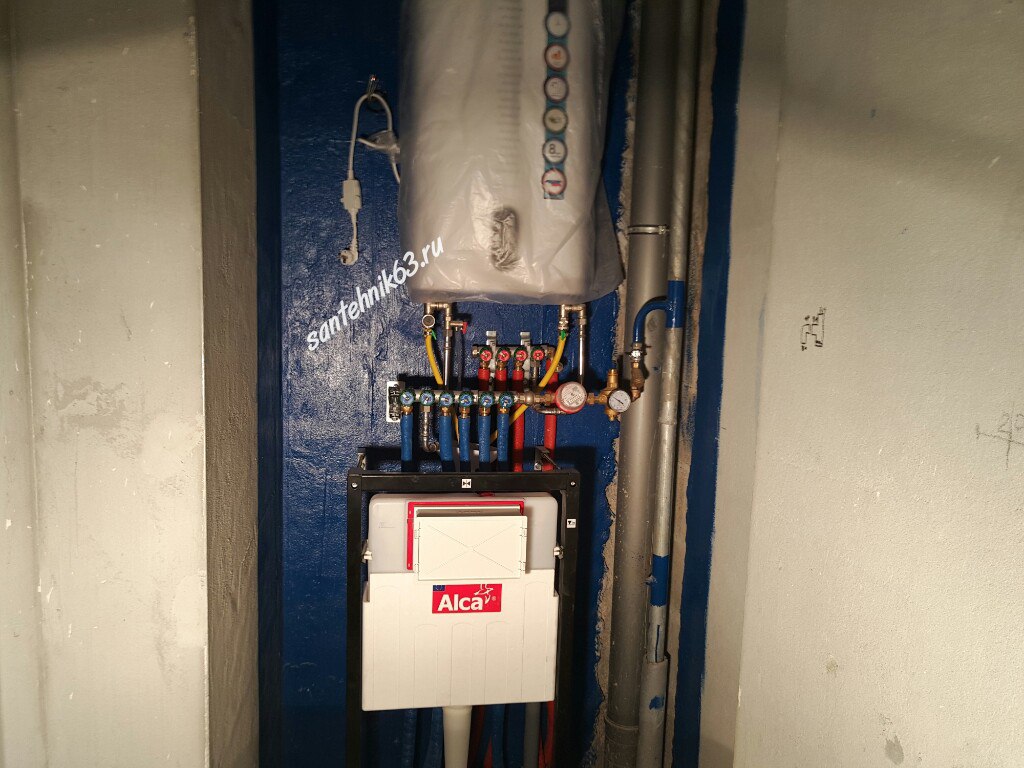

Вот фото всей сборки, но уже во всю высоту.

  Водопровод в квартире. Обзор узла

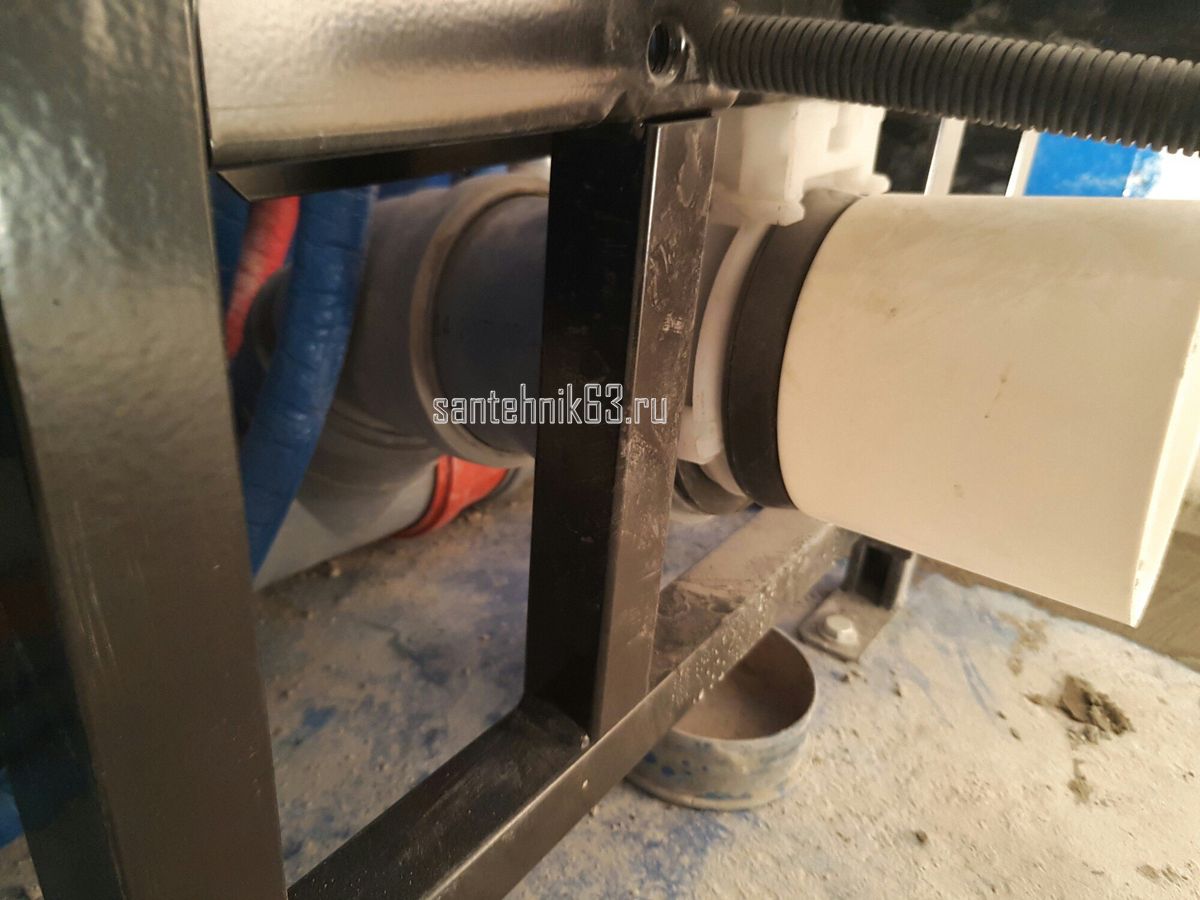

Вот узел подсоединения инсталляции к канализации.

Штатная Г образная трубка не использована. Подключение осуществил напрямую 110 трубой и переходом на 90 идущим в комплекте с рамой. Установка инсталляции для унитаза Alkaplast


Вводной отвод ГВС остался на месте, поменял редуктор на мембраник, и протянул 20 трубой рехау стабил до коллектор ГВС.

  Заделка штроб после монтажа труб


Монтаж трубопровода

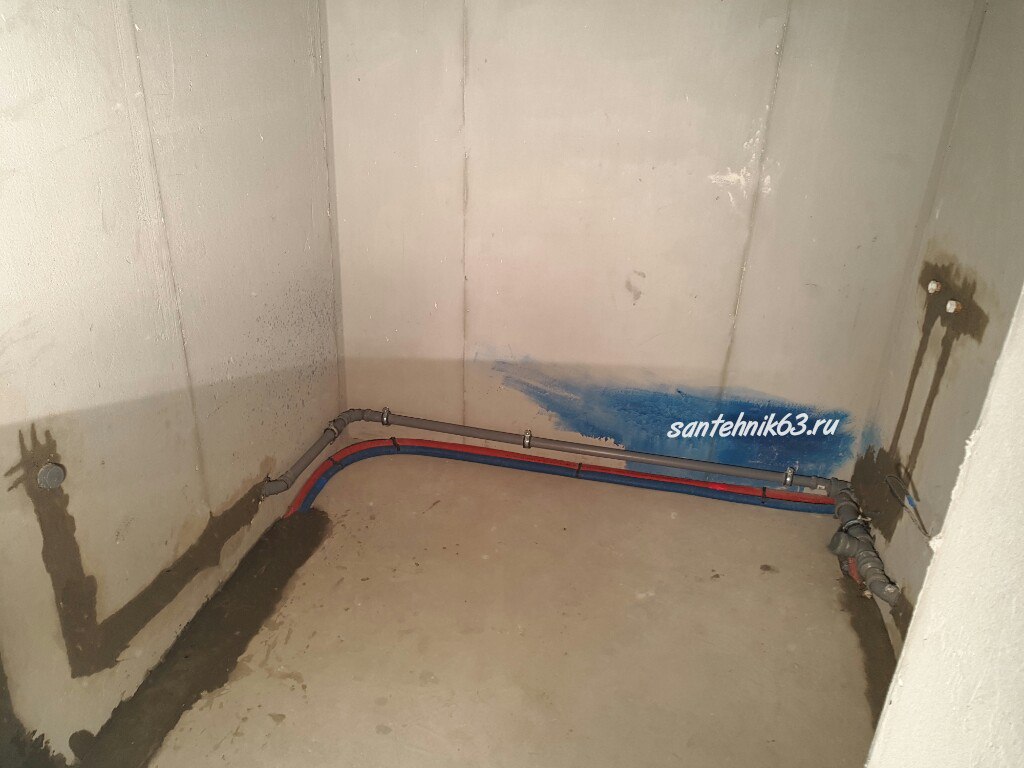

Смонтировал трубопроводы к потребителям трубами рехау стабил и канализацию.

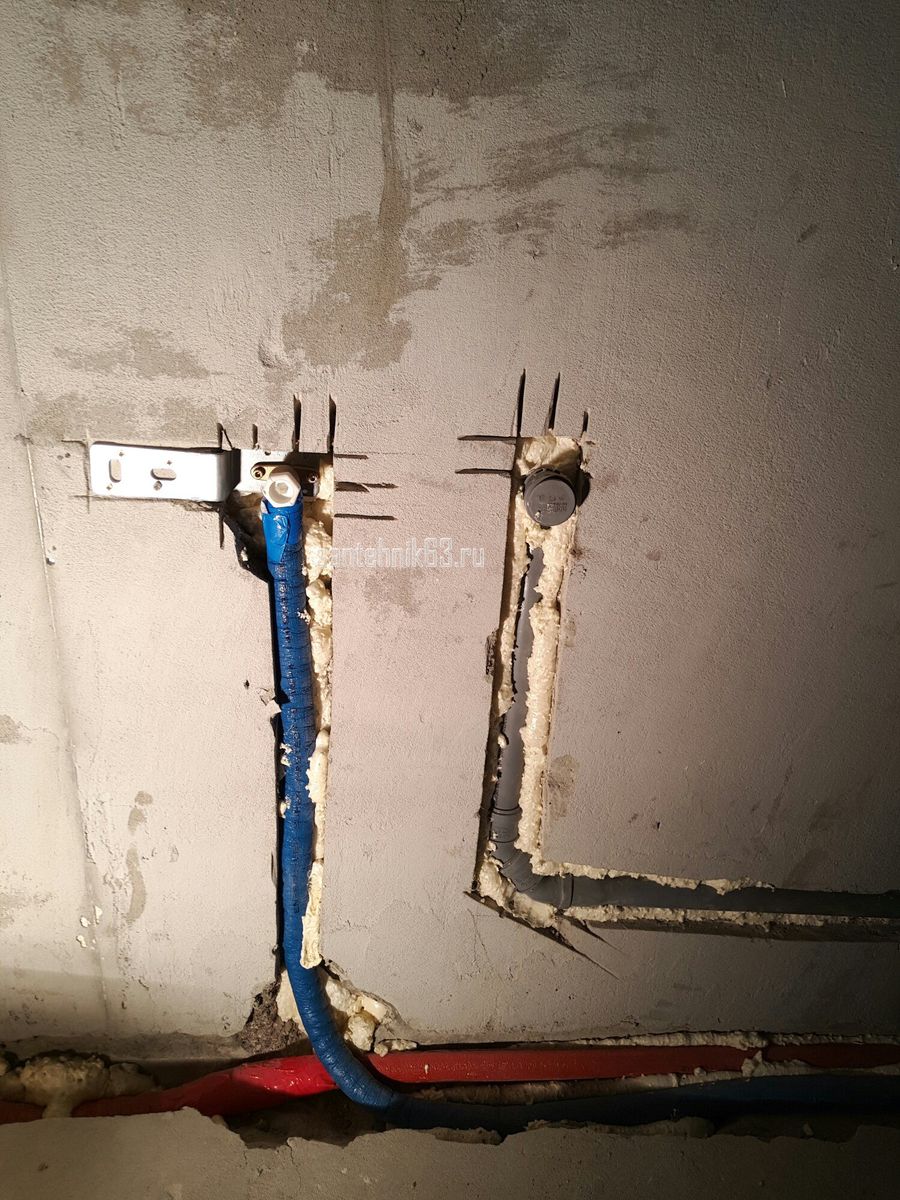

Кстати обратите внимание, на водорозетку, думаю не нужно объяснять для чего на трубе теплоизоляция, но вот почему пластиковая гильза на водорозетке обернута специальным защитным скотчем все-таки объясню.


Дело в том, что при контакте пластиковых фитингов с монтажной пеной, а также строительными растворами могут происходить химические реакции, которые со временем фитинг могут разрушить.


Такие случаи, хоть и редкие, но бывают, поэтому пластиковые детали в штробах нужно защищать.

  Монтаж трубы рехау с установкой водорозеток

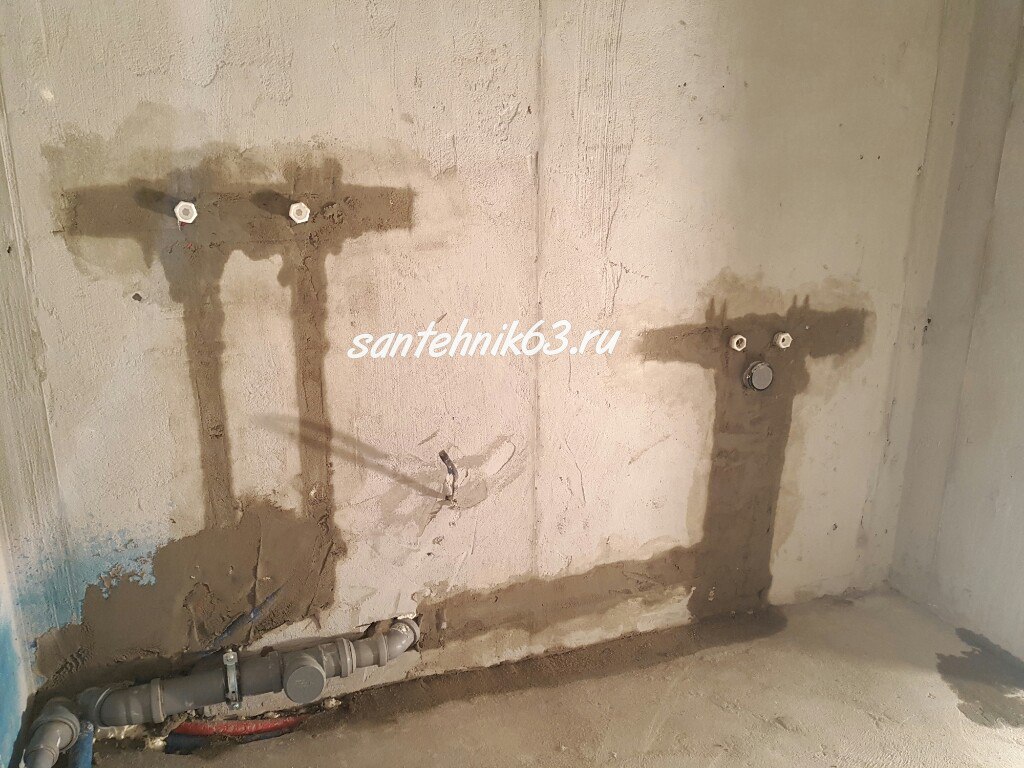

Заделка штроб

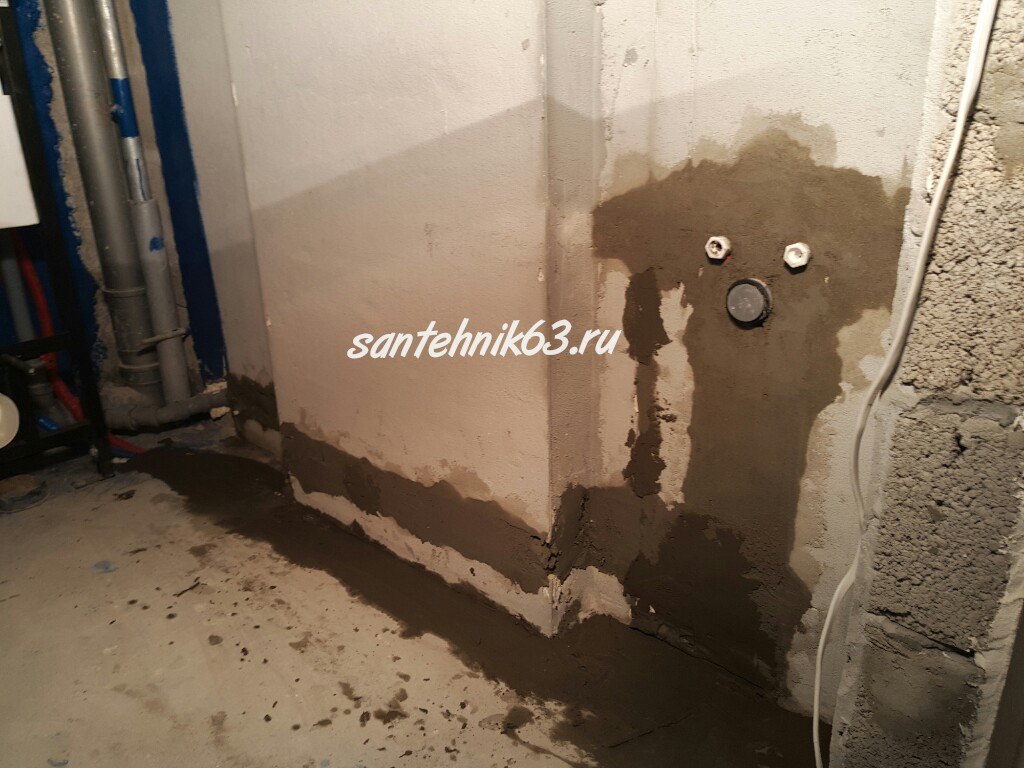

Можно заделать штробы цементным раствором.


Обычно, данную операцию, я оставлял последующим мастерам, но в целях защиты клиента от потенциально возможной угрозы неправильной заделки штроб, и повреждения защитной изоляции на трубах и скотче, данную операцию все таки решил выполнять самостоятельно. Заделка штроб после монтажа водопроводаЗаделка штроб после монтажа водопровода


Не забываем крепить трубу канализации к стене с шагом не более чем в 90 см., во избежание дальнейших провисаний трубы при эксплуатации.


Монтаж водопровода в Самаре


Ну вот собственно и все. Узел готов, водопровод и канализация смонтированы. Произвел опрессовку и сдал работу клиенту.

Вот небольшой ролик, в котором за 40 секунд описана вся работа с самого начала до конца.


Видео с кратким обзором



Можете воспользоваться идеями и смонтировать подобный водопровод себе самостоятельно.



А если у Вас квартира В Самаре, то можете пригласить меня для выполнения данных работ, что будет спокойнее надежнее и грамотнее.

Спасибо за внимание до новых встреч.
