Складные столярные козлы из фанеры

Из данного мастер класса вы узнаете, как можно самостоятельно изготовить популярные нынче складные парные козлы для переносной мастерской.

Конструкция довольно простая, изготавливается из недорогих материалов. Для изготовления представлены все необходимые чертежи, а также дана заготовка раскроя в программе Sketchup.

В конце работы также автор рассказывает о том. как можно изготовить простые крепления для подвешивания козлов на стену из

• Материалы и инструменты
• Чертежи для изготовления
• Изготовление козлов
• Испытания
• Изготовления креплений для подвешивания
• Хранение

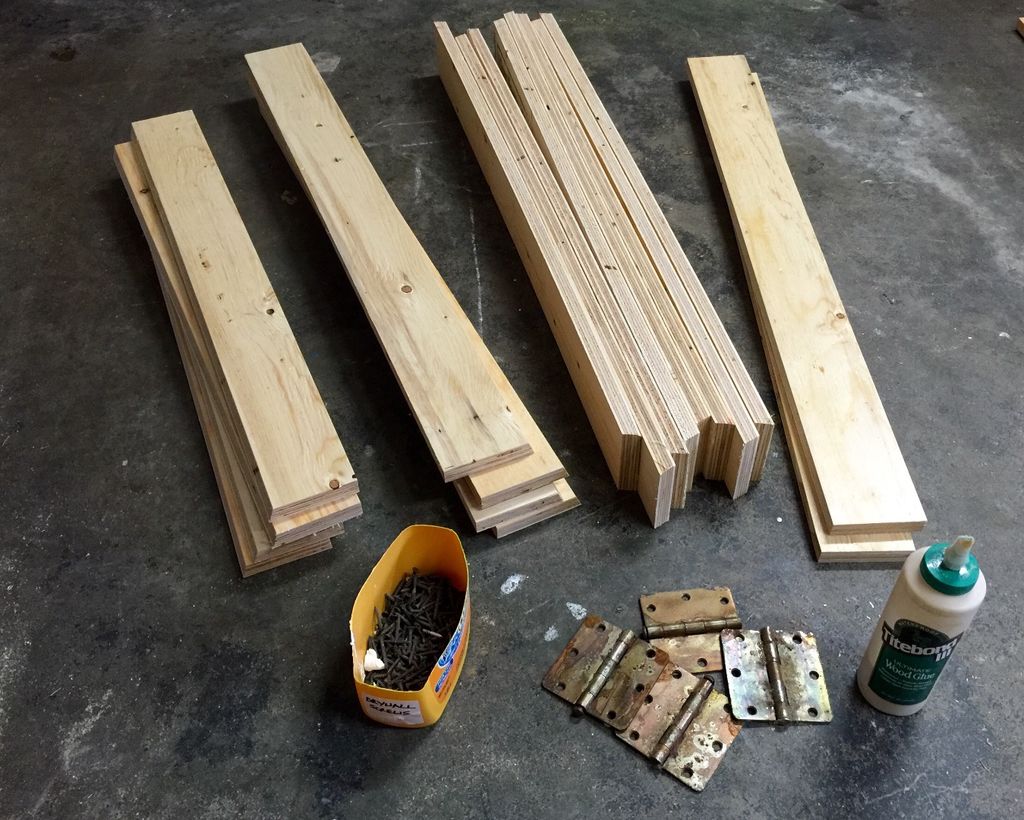

Материалы и инструменты

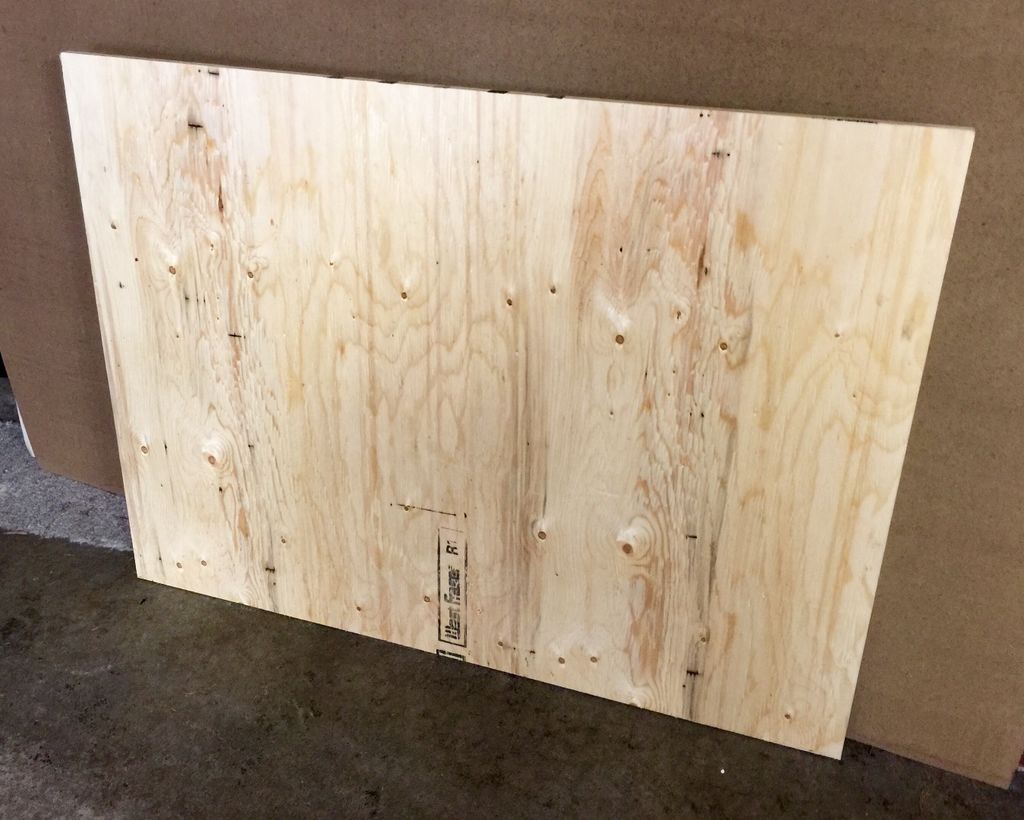

• палубная 18 мм фанера;
• петли от дверей;
• Саморезы;
• Полипропиленовая веревка

Чертежи для изготовления

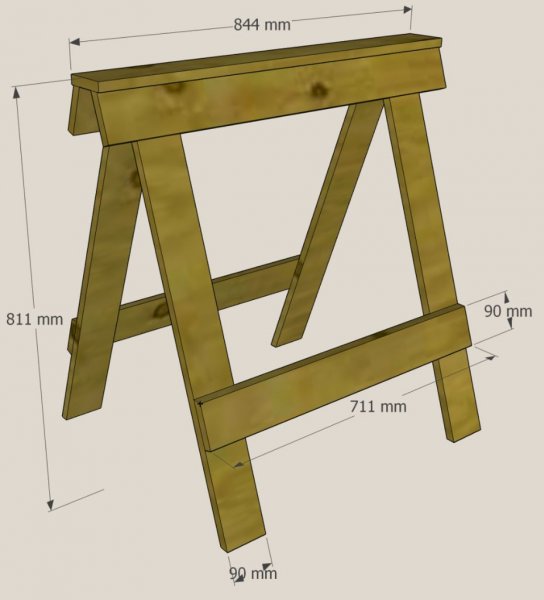

Схематический чертеж

• высота 811 мм;
• ширина верхнего основания 844 мм;
• минимальная ширина (ножки) 711 мм.

Чертежи козлов в программе Sketchup

На случай если Вы захотите изменить конструкцию и размеры на свое усмотрение, можно скачать файл для редактирования в SketchUp

Скачать файл:
scetchup.zip [39,73 Kb] (cкачиваний: 1153) .zip

Изготовление козлов

• Распил деталей
• Сборка боковин
• Соединение боковин
• Изготовления ограничителя открывания

Распил деталей

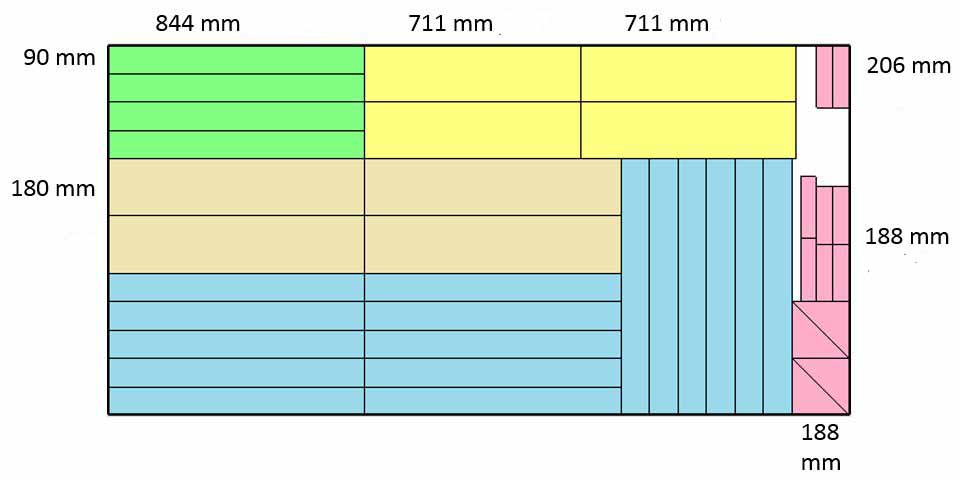

Осуществляем разметку деталей для распила фанеры. Схема разметки фанеры для распила.

Пояснения по деталировки цветом

• Зеленый: верхние топы 844*90 мм - (нужно 2 шт.);
• Желтый: нижней поперечины поддержки 711 х 90 мм (изначально предполагалось 711 х 180 мм);
• Оранжевый: верхние перемычки 844 х 90 мм (изначально предполагалось 844 х 180 мм);
• Синий: ноги. 844 *90 мм - 8 штук;
• Розовый: части для изготовления креплений на стену;
• Белый: отходы.

Распиливаем заготовки на распиловочном станке, циркулярной пилой или другими приспособлениями.

Сборка боковин

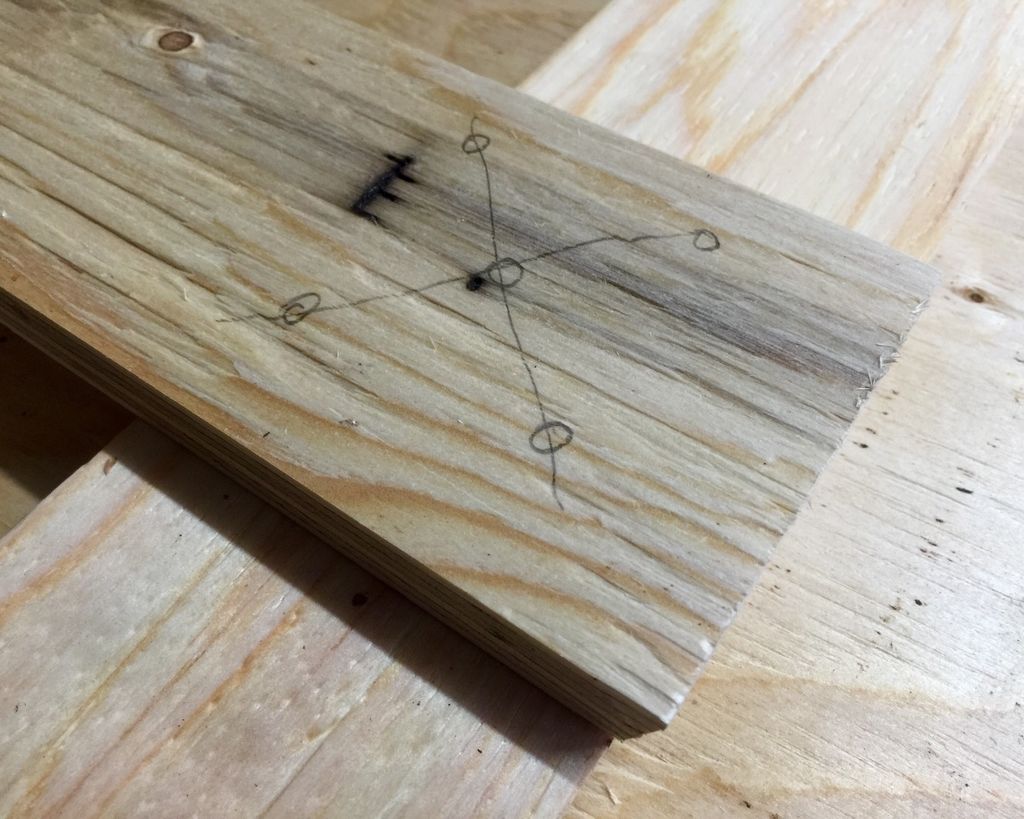

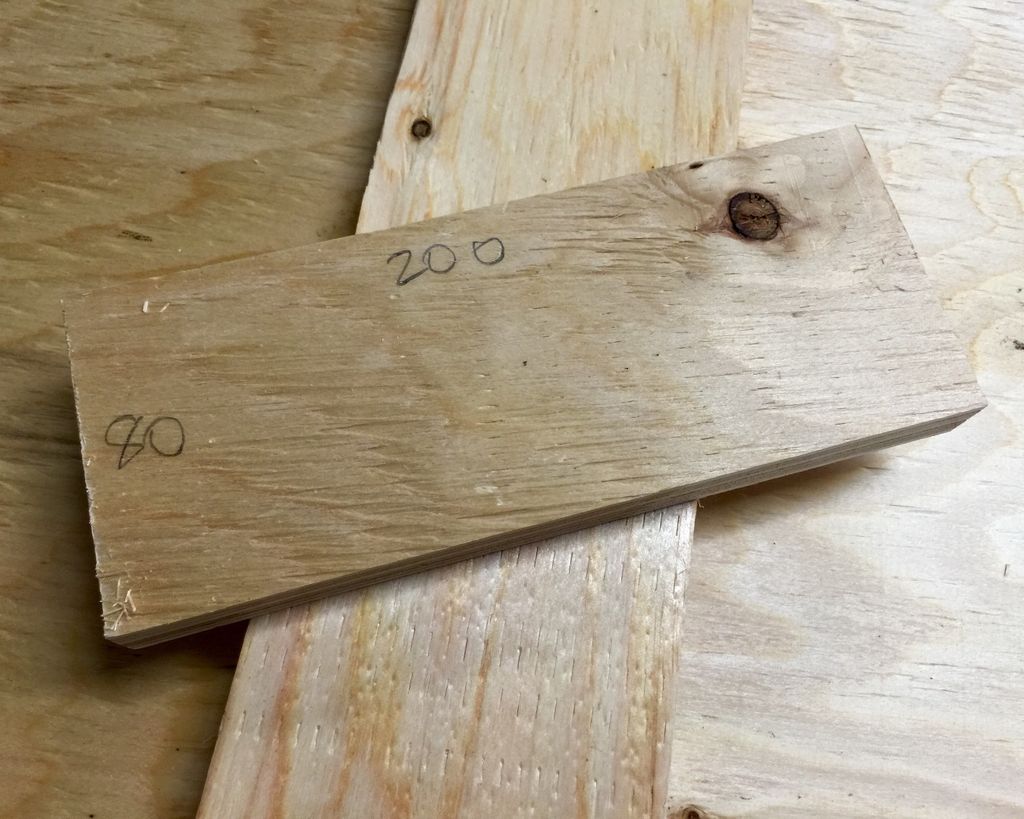

Для начала был вырезан кусок фанеры 80 х 200 мм, он выступает разметочным шаблоном при изготовлении соединений деталей.

На данном этапе задача заключается в соединении опорных ножек с верхней и нижней поперечинами.

При монтаже верхней поперечины, рекомендуется приложить петли, чтобы в дальнейшем саморезы крепления петель не попадали на саморезы крепления заготовок из фанеры.

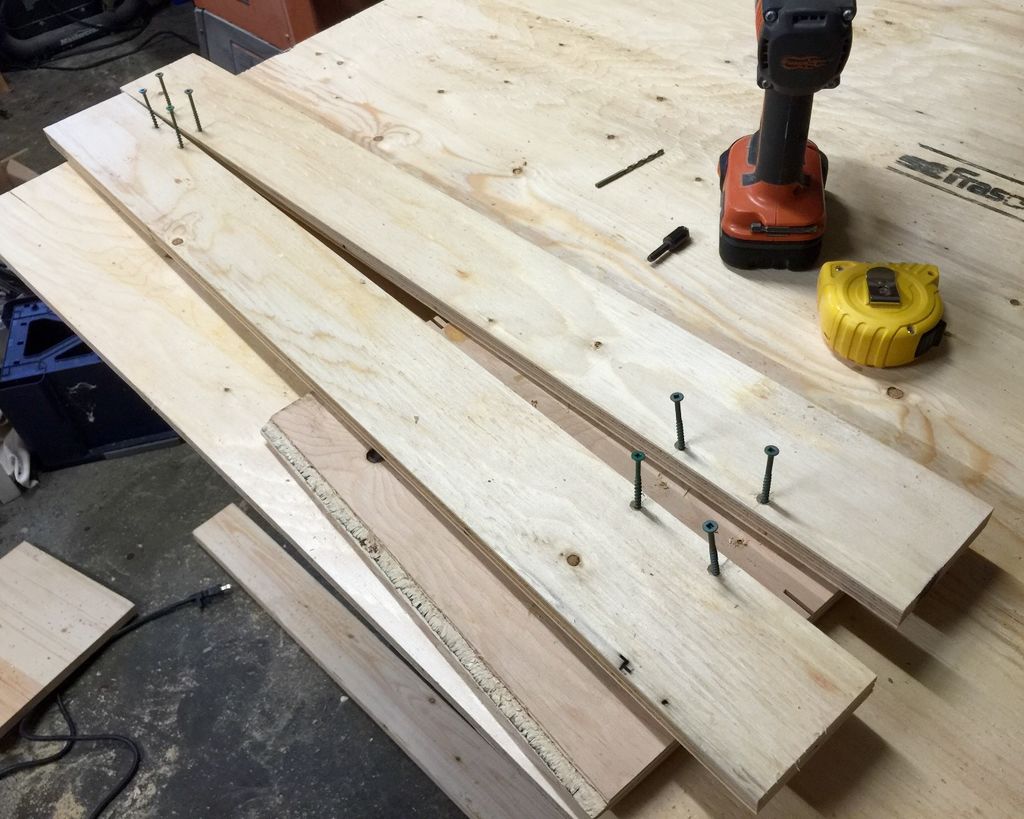

Просверливаем точки крепления саморезами сверлом меньшего диаметра, зенкуем отверстия, чтобы в дальнейшем спрятать шляпки.

саморезов.

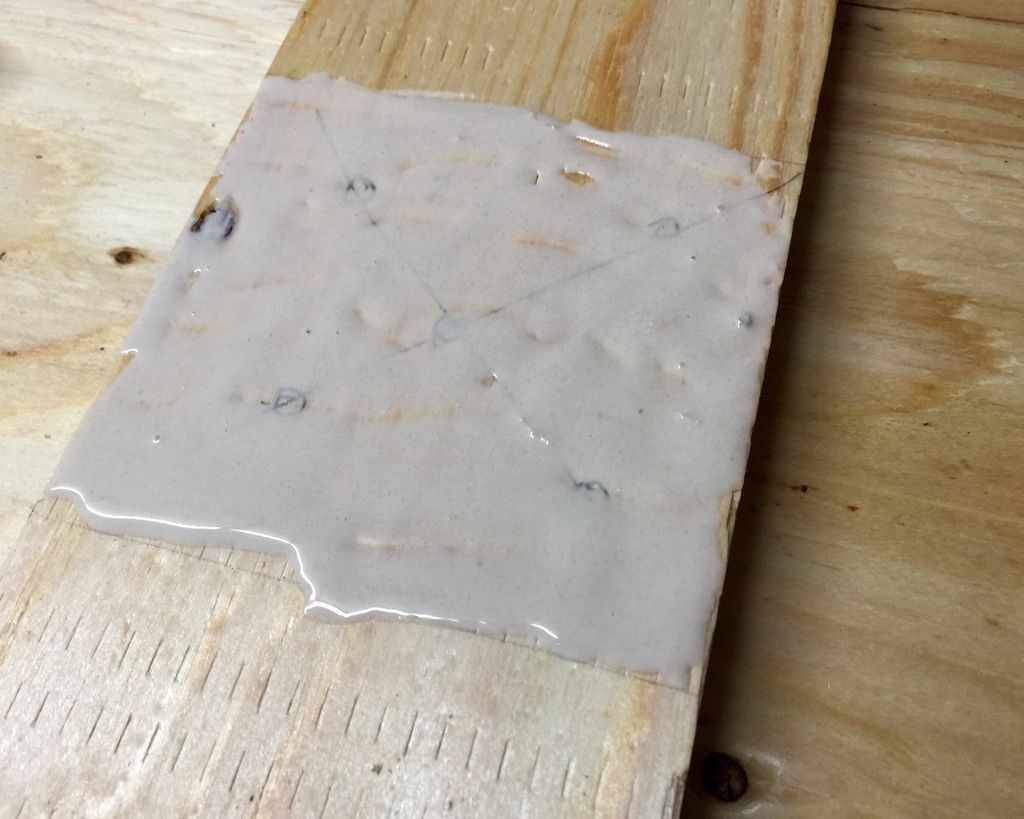

Для соединения деталей также был использован столярный клей ПВА, на место соединения наноситься небольшое количество клея, прикладывается заготовка и стягивается саморезами.

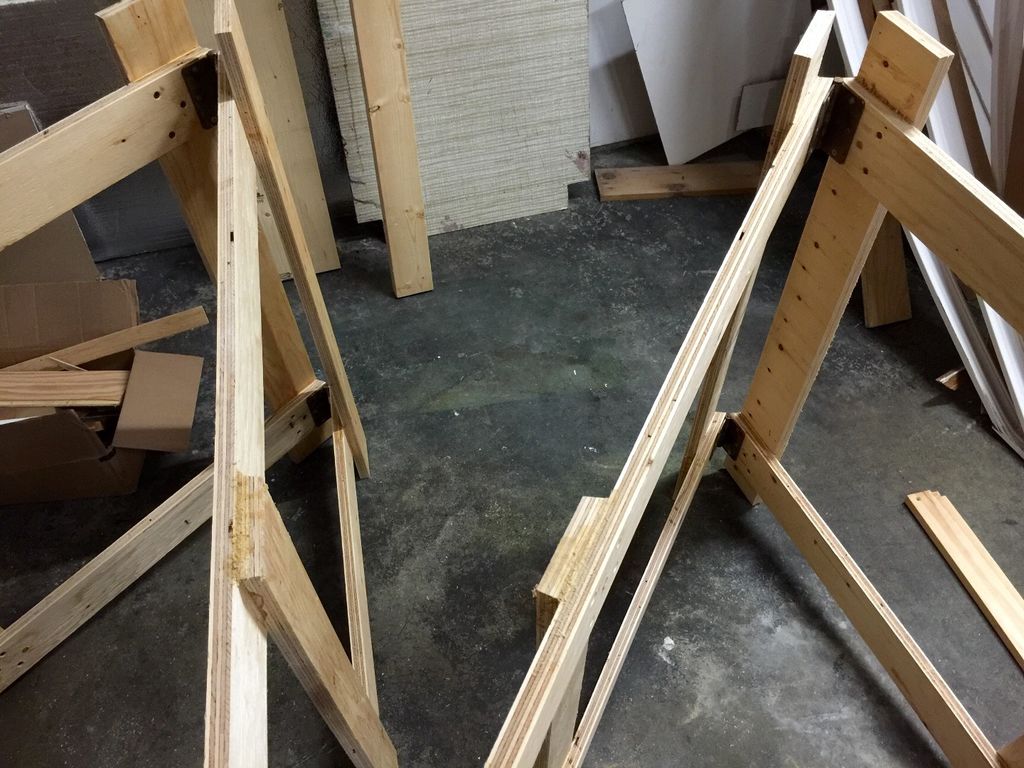

Соединение боковин

После того как боковины были изготовлены, можно скрепить их при помощи мебельных петель. изготовив тем самым механизм складывания и раскладывания.

Затем прикручиваем к торцу одной из боковин верхняя опорную площадку.

К обоим не нужно, иначе не будет работать механизм открывания и закрывания.

Изготовление ограничителя открывания

Для безопасности при работе на козликах, при их раскрытии более чем на 20 градусов - был придуман ограничитель раскрывания.

Он реализован из полипропиленовой веревки, т.к. этот материал неэластичный, прочный и недорогой.

Для изготовления ограничителя сверлим отверстия в каждой ножке в районе нижней поддержки, и продеваем полипропиленовую веревку в одну затем во вторую ногу. Затягиваем узел на веревке, и растапливаем его при помощи обычной зажигалки.

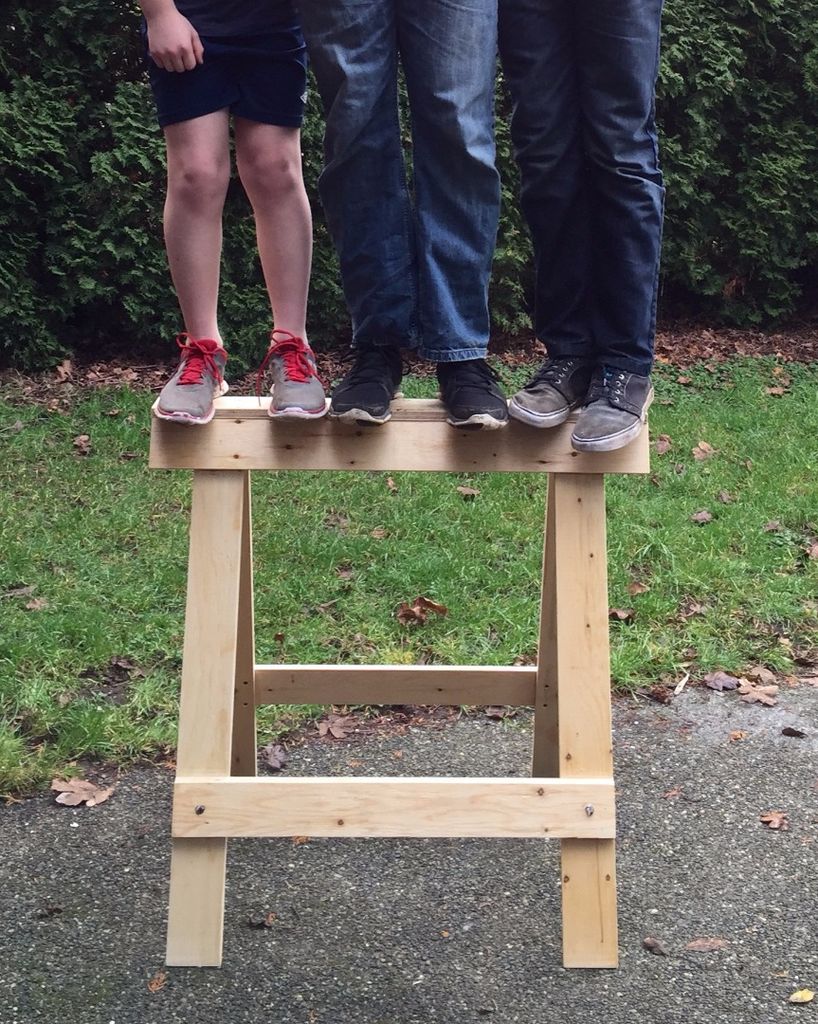

Проверка козлов

Чтобы развеять сомнения в прочности данной конструкции были проведены испытания, для этого встали на козлы втроем и очень хорошо попрыгали.

Убедились в надежности конструкции и развеяли сомнения.

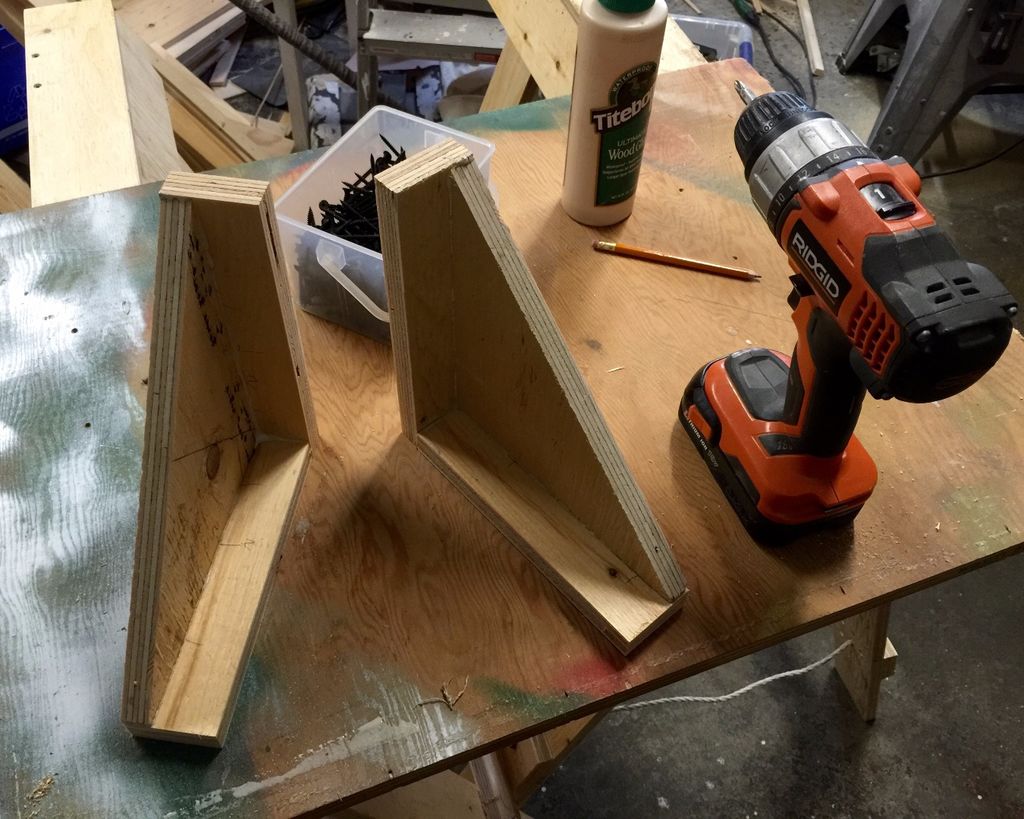

Изготовление креплений для козликов на стену

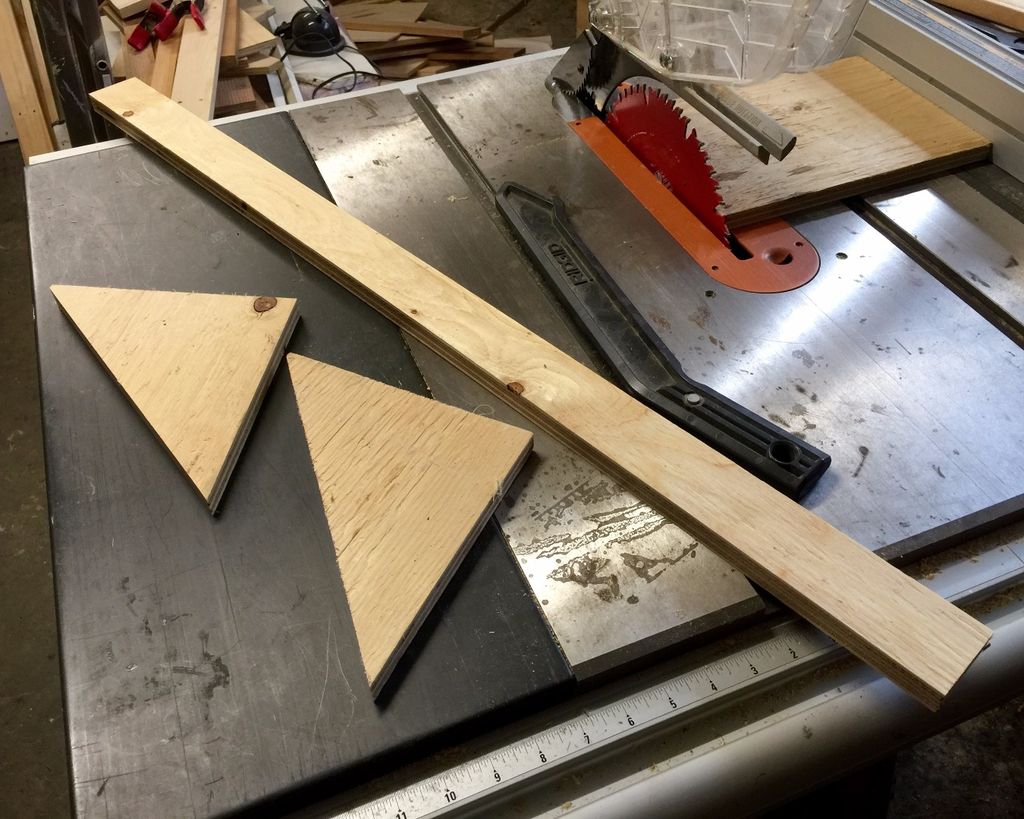

Также для удобного хранения парных козлов были придуманы простые крепления на стену. для этого из фанеры были вырезаны

• 2 заготовки 206 х 50 мм;
• 2 заготовки 188 х 50;
• 2 треугольника с катетами по 188 мм.

Габаритные размеры заготовок также даны выше на плане раскроя деталей.

Для стягивания заготовок были использованы черные саморезы по дереву длинной 50 мм.

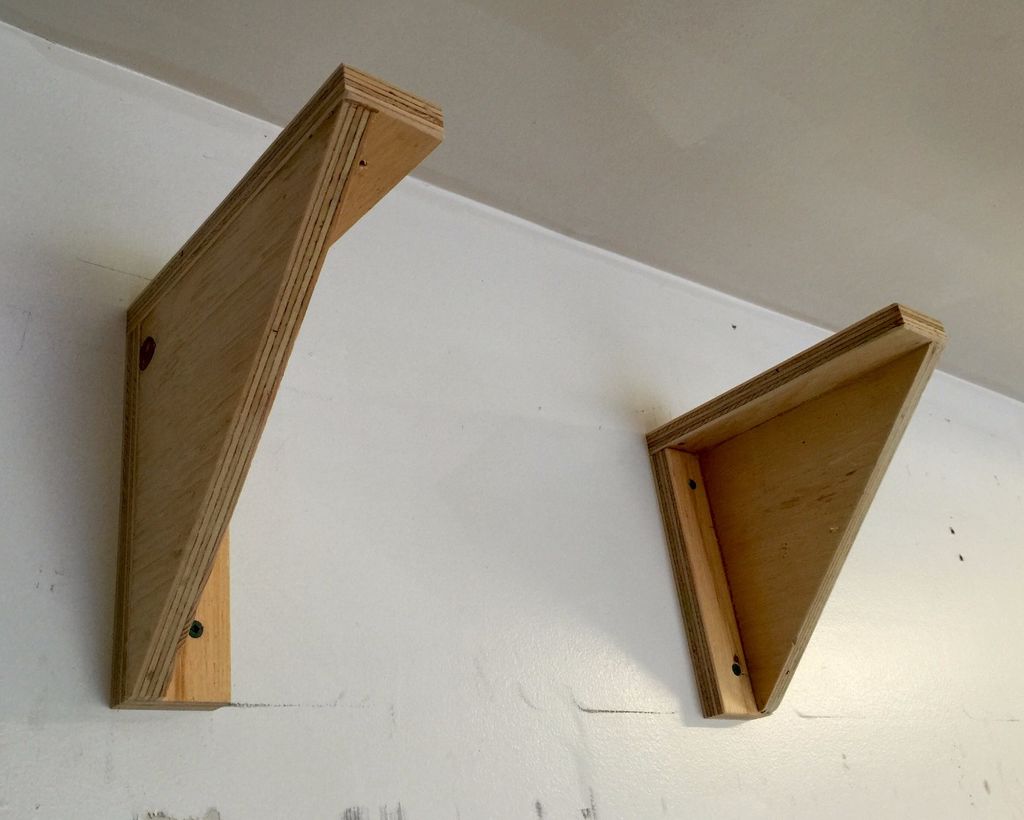

После изготовления, крепления можно повесить на стену.

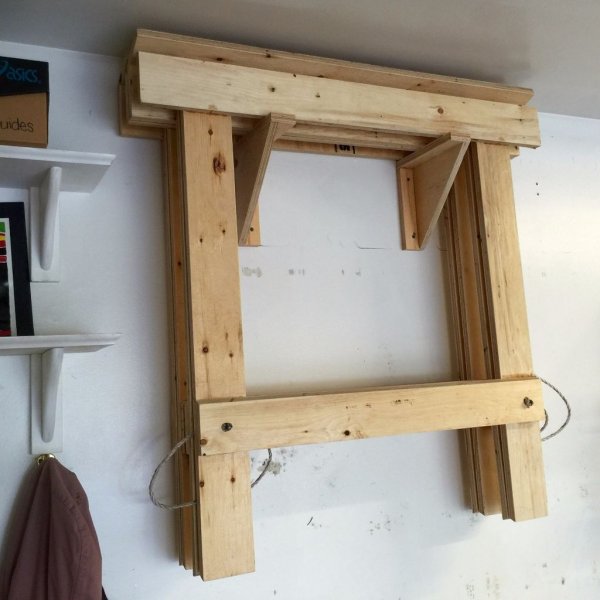

Хранение

А на них и сами козлики, чтобы не мешали когда они свободны от работы.
