Строительные ходули своими руками


Как сделать своими руками простые строительные ходули из фанеры и подручных материалов.


Строительные ходули - очень популярная на западе фишка для работы у маляров, гипсокартонщиков и рабочих других строительных специальностей.


В последнее время приобретают популярность и в нашей стране. На сегодняшний день рынок предлагает огромное количество различных марок от noname китайских до брендовых от MarshalTown и Sur Pro.


Но речь, сегодня пойдет о попытках наших народных умельцев изготовить строительные ходули своими руками, причем довольно бюджетных и пригодных для работы.

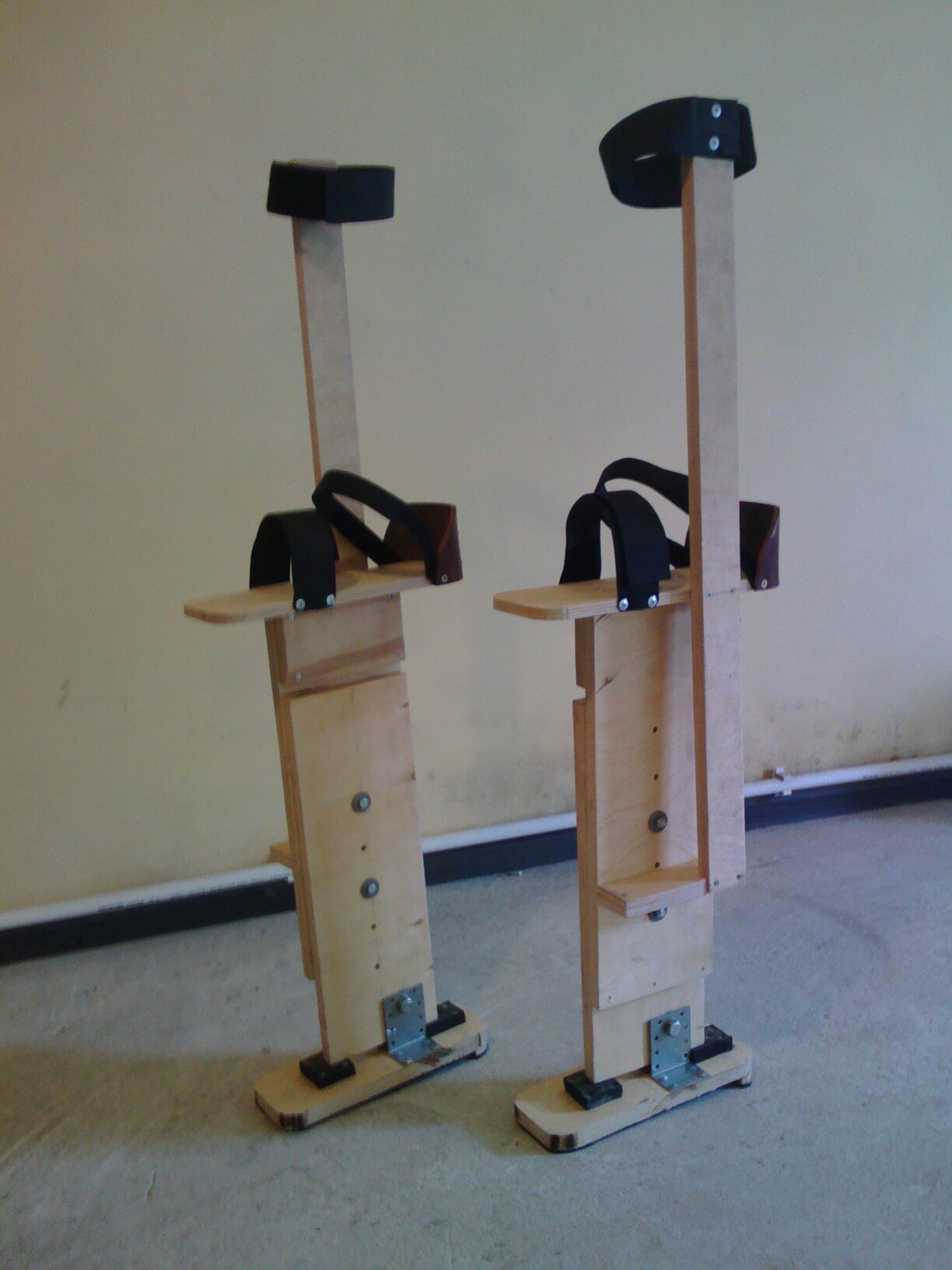

Что из этого получилось, смотрим на фото.

  Строительные ходули своими рукамиСтроительные ходули своими руками

Материалы и инструменты

Для изготовления использовались доступные и недорогие материалы, которые можно купить в обычных магазинах строительных материалов.

  • фанера;
  • монтажные уголки;
  • саморезы;
  • болты и гайки;
  • шурупы по бетону
  • резина - использована от технического коврика;
  • ремни;
  • картон или изолон.

Изготовление ходулей

Комментарии автора:

  • Надо обратить внимание на рисунок 5-и 6. Там указывается акцент на смещение, относительно вертикальной оси. Это необходимо, для устойчивости при не подвижном состоянии, и от перенапряжения ног. Полные деталировки деталей ходулей с указанием размеров даны на рисунках 4 и 5.
  • Резина использована от технического резинового коврика.
  • Нагель (шуруп по бетону), использовал длиной 100 мм. Можно длиннее, короче не рекомендую (впрочем,- вам ноги ломать).
  • Я использовал вместо ремней, для крепления ноги, ленты, вырезанные из полосы от винилового сайдинга. Но они натирают. Так что лучше ремни. И в связи с этим, я не сделал схем и описания конкретных размеров.
  • Расчеты стопы и подошвы, сделаны под - 42 размер ноги.

Чертежи для изготовления ходулей

Итак, основа для всей конструкции это стойка, закрепленная к стопе через резиновые прокладки при помощи уголков. Сверху стойки крепиться подошва, опорная рейка и ленты и ремни для фиксации ноги и стопы.

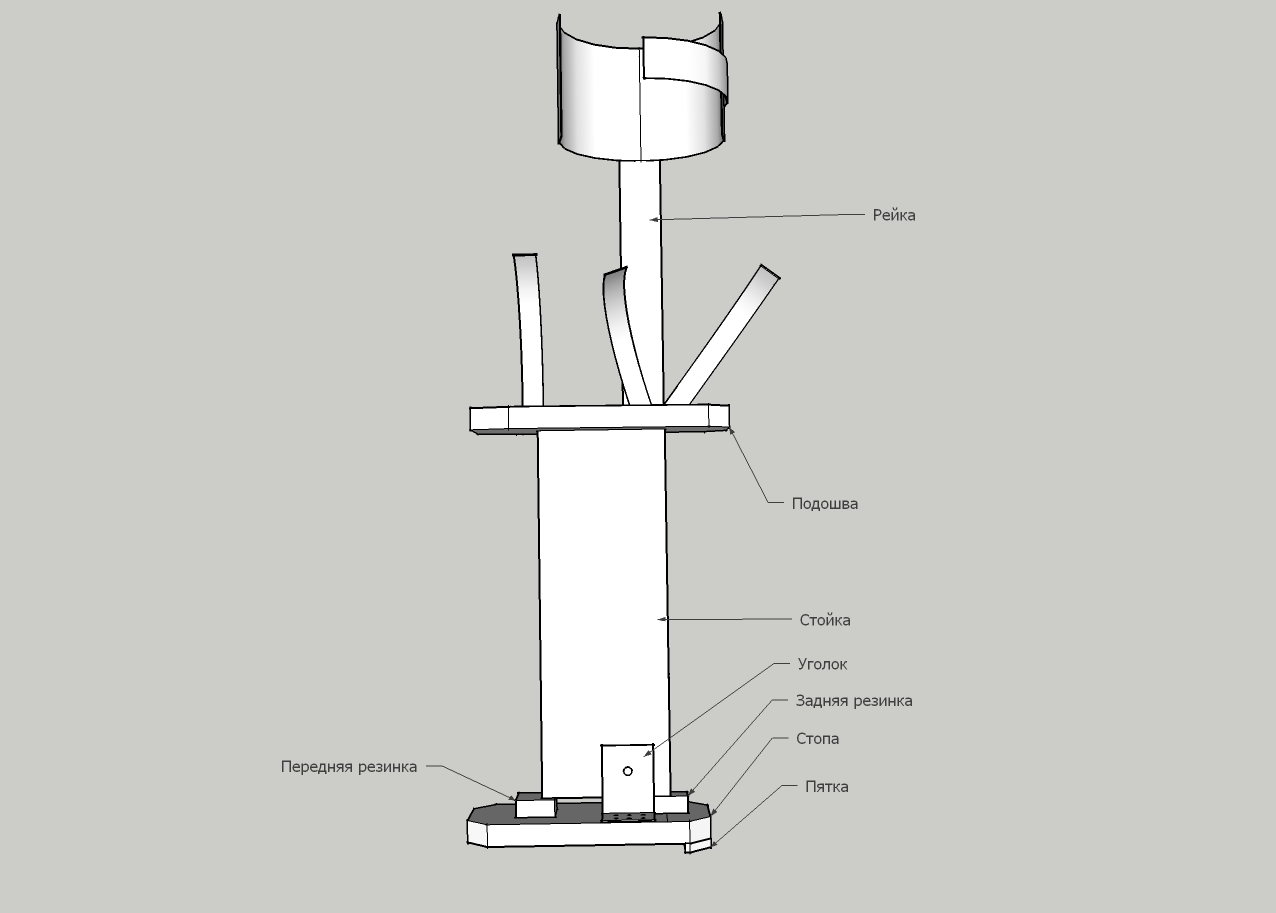

  Строительные ходули своими руками - чертежиРис. 1. Конструкция самодельных строительных ходулей.
Строительные ходули своими руками - чертежи

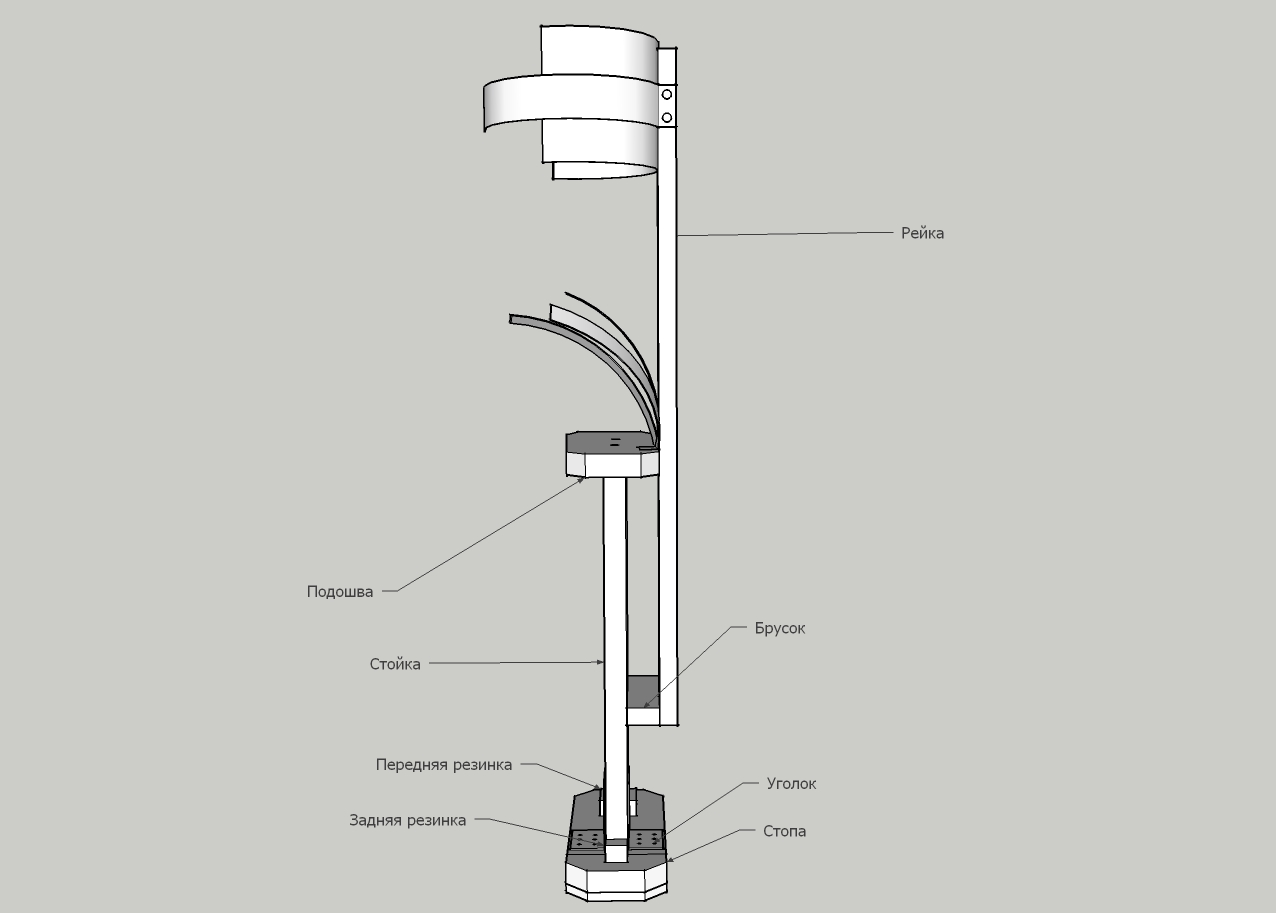

Рис. 2. Конструкция самодельных строительных ходулей. Вид с торца.

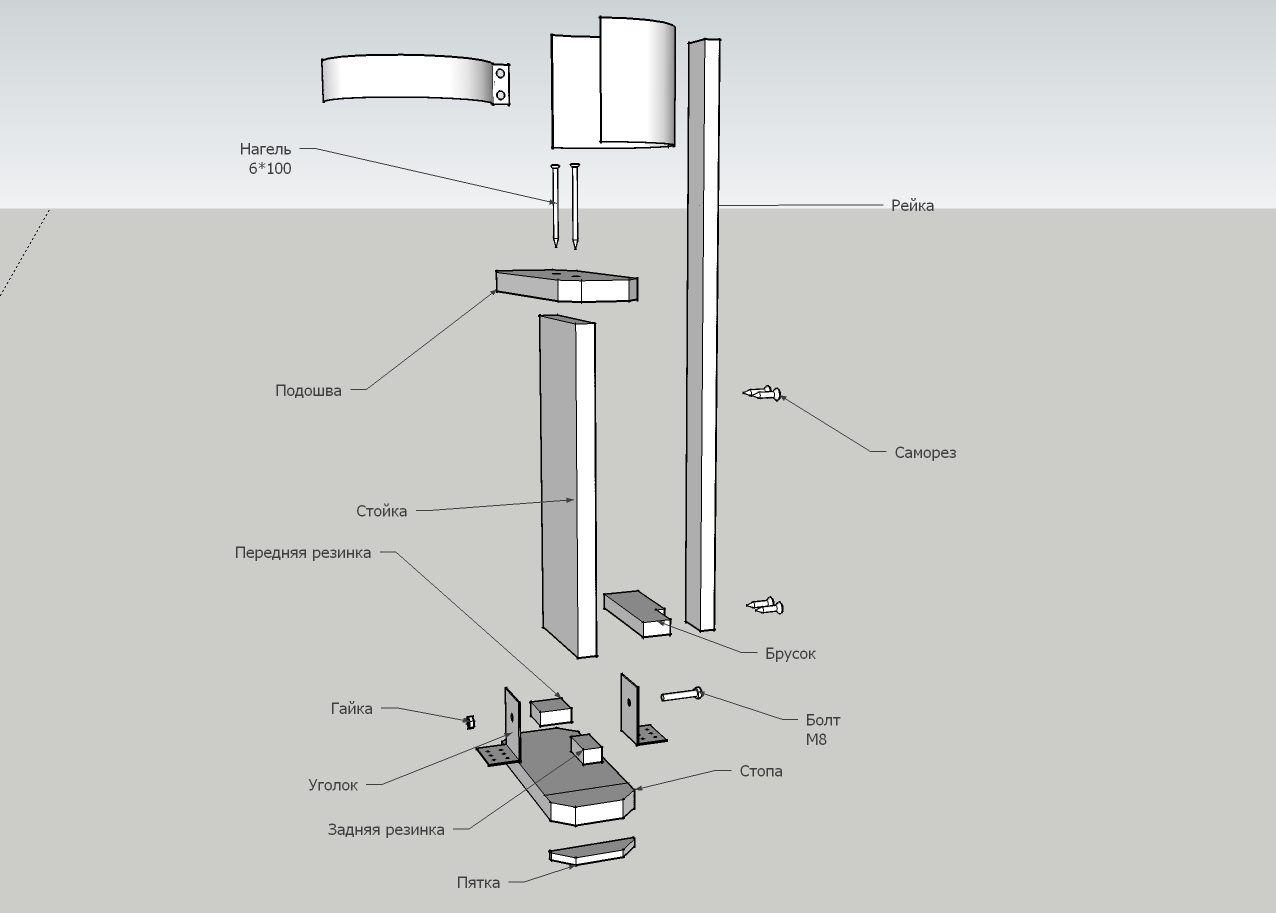

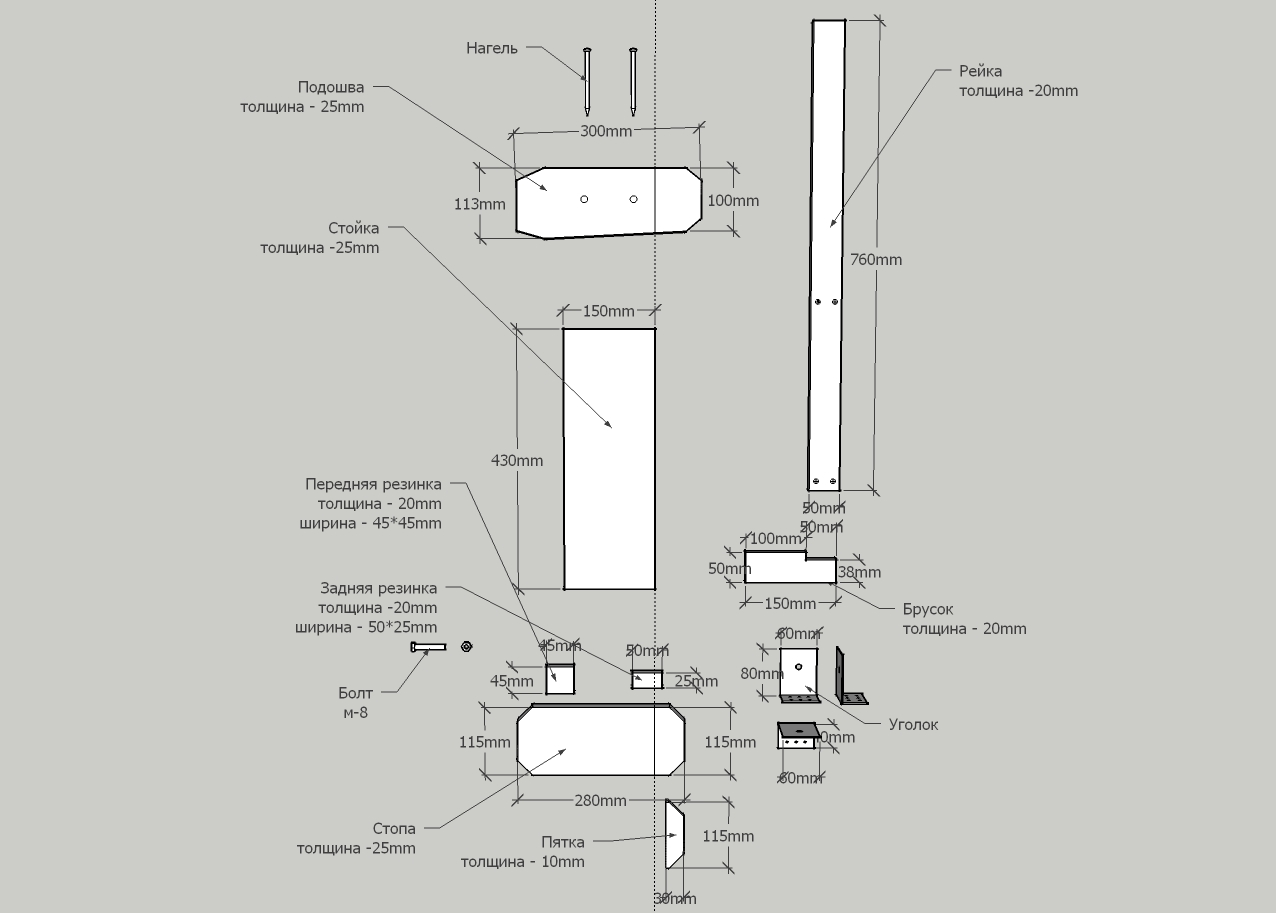

Строительные ходули своими руками - чертежиРис. 3 Полная деталировка для изготовления строительных ходулей своими руками.

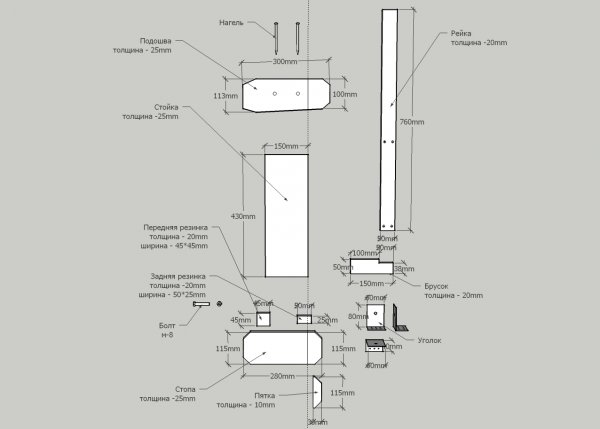

Строительные ходули своими руками - чертежиРис. 4. Размеры деталей для изготовления ходулей

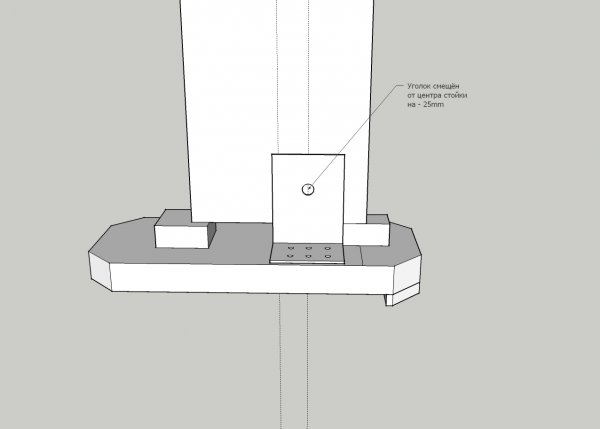

Смещение уголка от центра стойки - для предотвращения перенапряжения ног. Очень важный момент при работе на ходулях.


Строительные ходули своими руками - чертежиРис. 5 Смещение центра для разгрузки стоп.

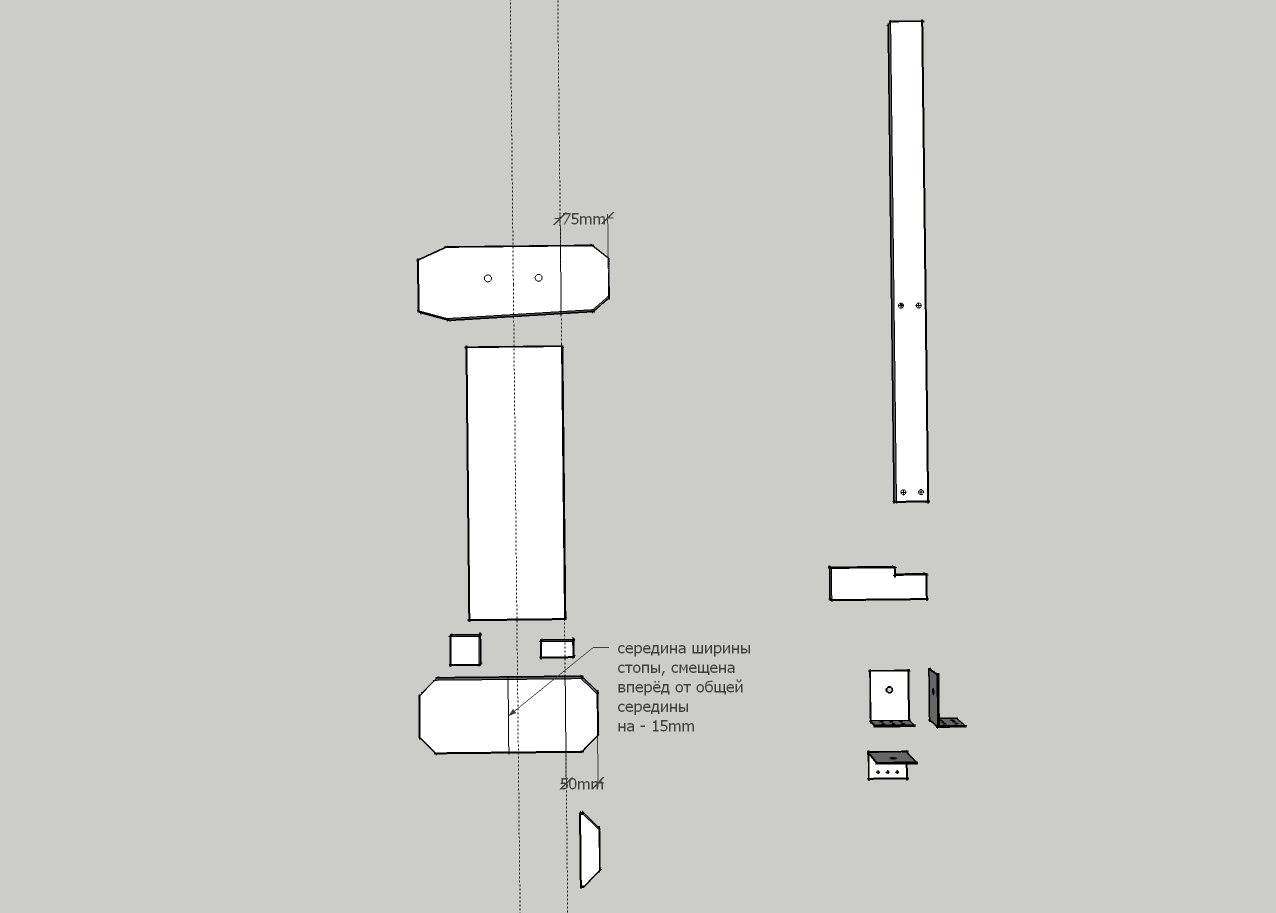

Середину ширины стопы смещаем вперед примерно на 15 мм от общей середины.


Строительные ходули своими руками - чертежиРис. 6 Смещение центра для разгрузки стоп. Деталировка.


Узел крепления опорной рейки для фиксации ноги при помощи ремней.


Строительные ходули своими руками - чертежиРис. 7. Опорная рейка для фиксации ноги.

Узел крепления ног


Крепление носка ноги

Должно фиксировать носок жестко. Подгоняется по ноге и отстегивается.

Крепление пятки

Оптимально застегивать по диагонали.

Подгоняется по ноге и фиксируется.

Крепление икры

Осуществляется при помощи центральной ленты.

Крепить именно так, как показано на рисунке ниже. Это оптимально и надежно для фиксации стопы. Отстегивается.

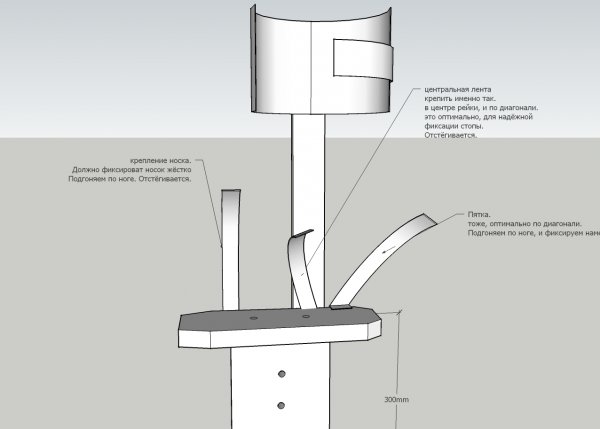

Строительные ходули своими руками - чертежиРис. 8. Узел фиксации стопы и ноги к ходулям.

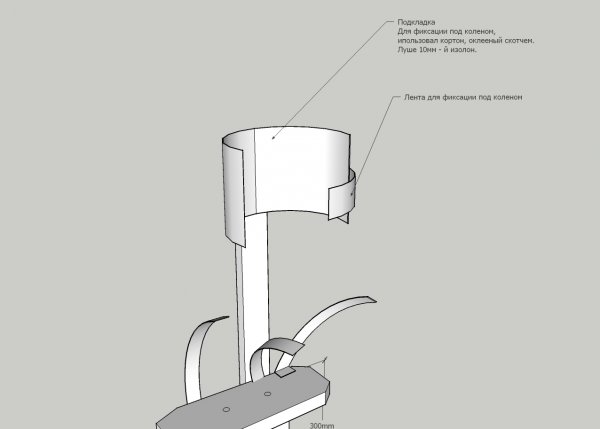

Для фиксации колена использована прокладка из картона, склеенного скотчем. Но лучше использовать 10 мм изолон или другие подобные материалы.


Строительные ходули своими руками - чертежиРис. 9. Опорная рейка для фиксации ноги.

2 вариант ходулей

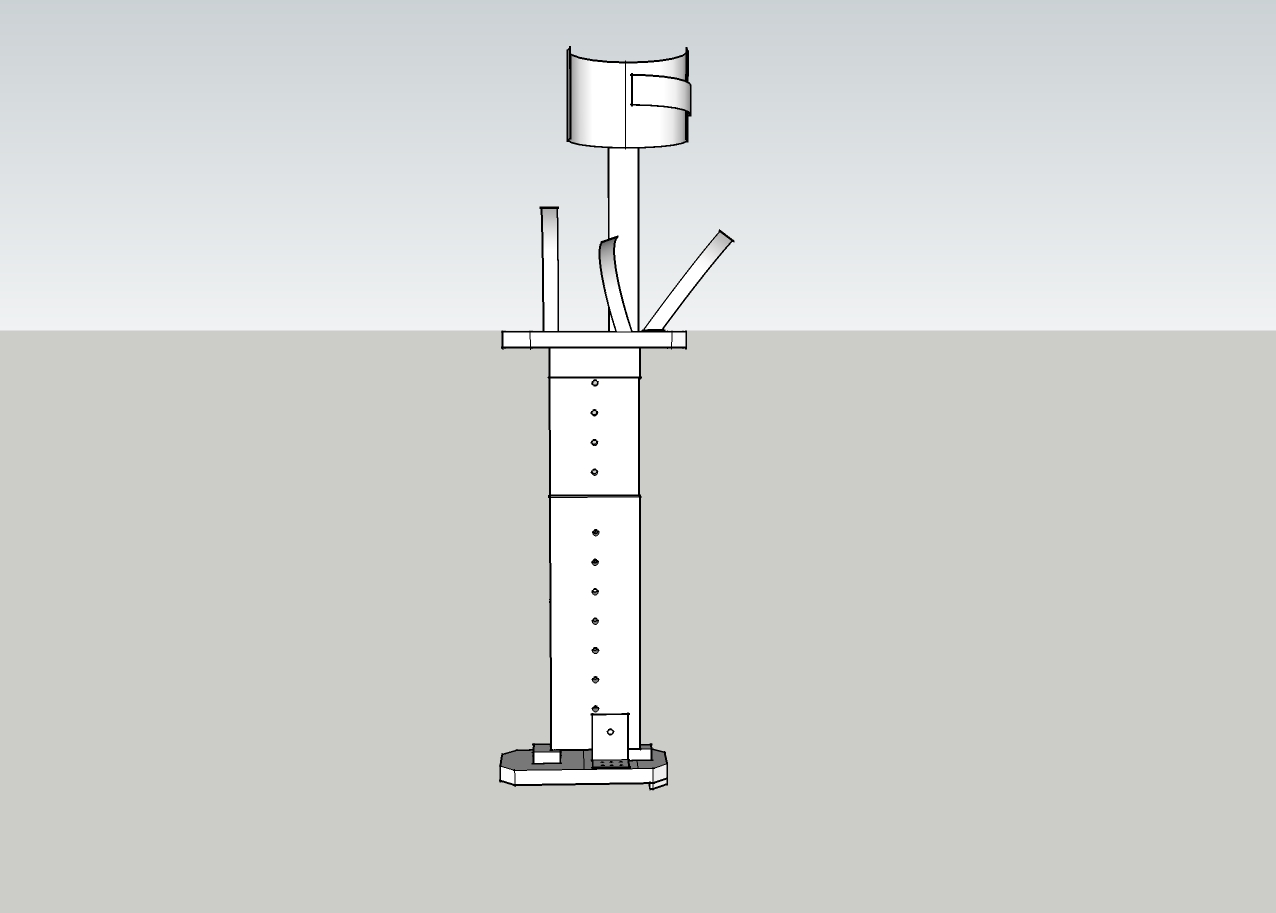

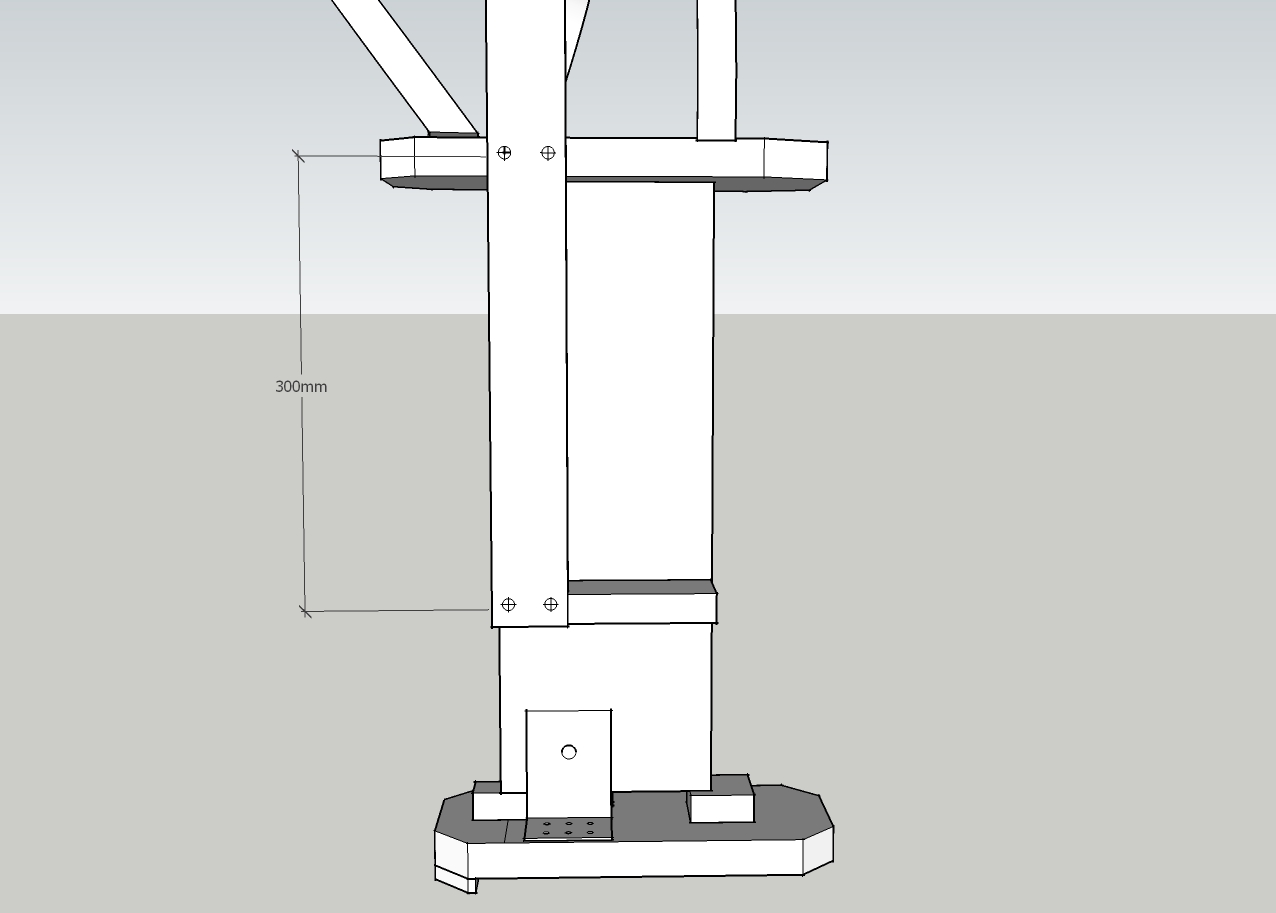

Теоретическая схема ходулей с регулировкой по высоте.

  Строительные ходули своими руками - чертежиСтроительные ходули своими руками - чертежиСтроительные ходули своими руками - чертежиСтроительные ходули своими руками - чертежиСтроительные ходули своими руками - чертежи

Тест ходулей на видео


На вопросы, отвечу в коментах на ютюбе или пишите в ящик Aleksha20@yandex.ru

Это ссылка моего электронного кошелька https://money.yandex.ru/to/410013979819079

Приведённые схемы и примечание, абсолютно бесплатны и на добровольной основе. НО... Спасибо, за мотивацию новых идей!
