Простое приспособление для облегчения заточки тяпок и плоскорезов


Достаточно простое приспособление, облегчающее и делающее более удобной заточку тяпок и плоскорезов с длинными рукоятками. Данное приспособление также можно использовать и для поддержки концов длинных реек, брусков, труб и т.п., при работе с ними.


Привет самодельщикам, а также садоводам и огородникам!

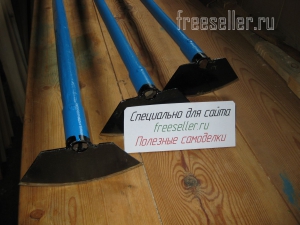

В садово-огородных работах на протяжении всего лета приходится постоянно бороться с сорняками. Основными инструментами, которые используются для этих целей, являются различные тяпки и плоскорезы. Ну а поскольку при такой интенсивной работе, они довольно быстро тупятся, их постоянно приходится подтачивать, а примерно раз в месяц проводить основательную заточку на электроточиле.

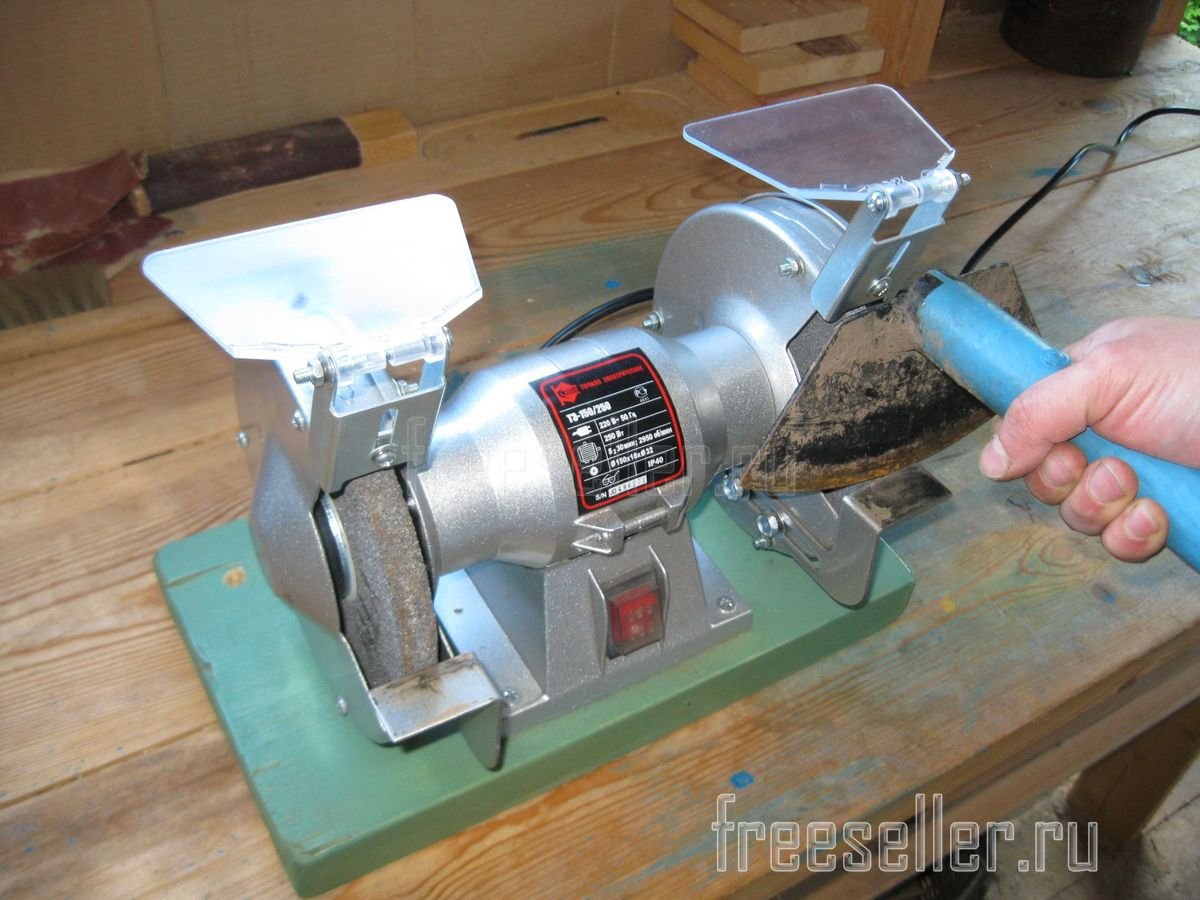

При этом затачивать тяпки или плоскорезы с длинными рукоятками на электрическом точильном круге бывает очень неудобно. Во время заточки, такой инструмент приходится держать за рукоятку двумя руками, однако, из-за того, что рукоятка действует как тяжелый противовес, величина угла заточки режущей кромки все равно постоянно сбивается.

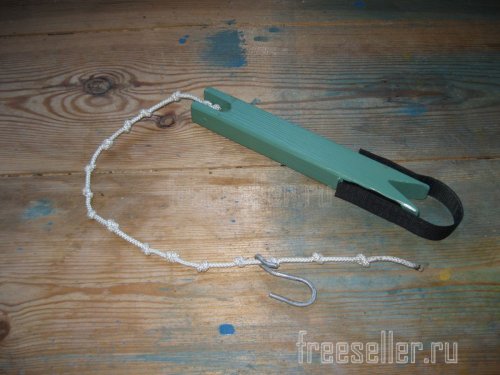

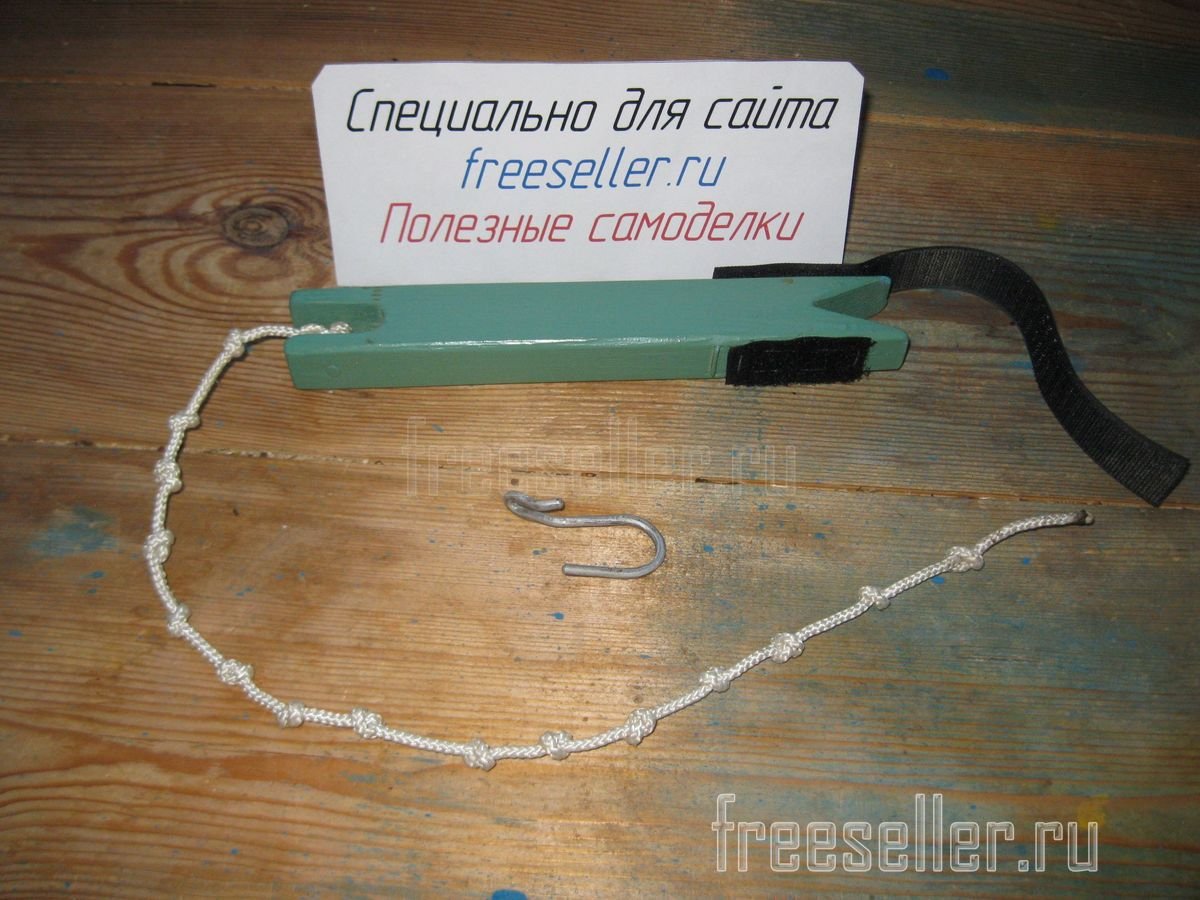

Чтобы облегчить процесс заточки тяпок с длинными рукоятками, я еще несколько лет назад сделал вот такое приспособление, которое поддерживает конец рукоятки затачиваемой тяпки на определенной высоте.



Приспособление это достаточно простое, поэтому его может изготовить практически любой садовод.


Рассмотрим устройство этого приспособления более подробно.

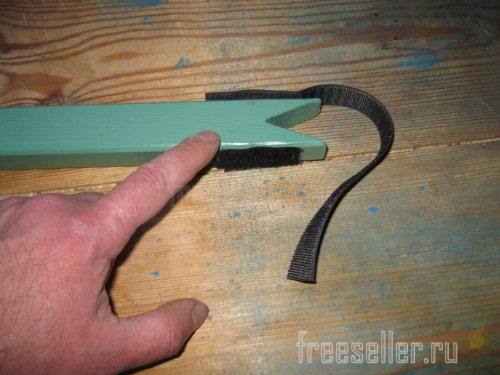

Нижняя часть данного приспособления, представляет собой небольшой деревянный брусок с треугольной прорезью с одной стороны. В эту прорезь вставляется конец рукоятки затачиваемой тяпки.


Простое приспособление для облегчения заточки тяпок и плоскорезов - нижняя часть

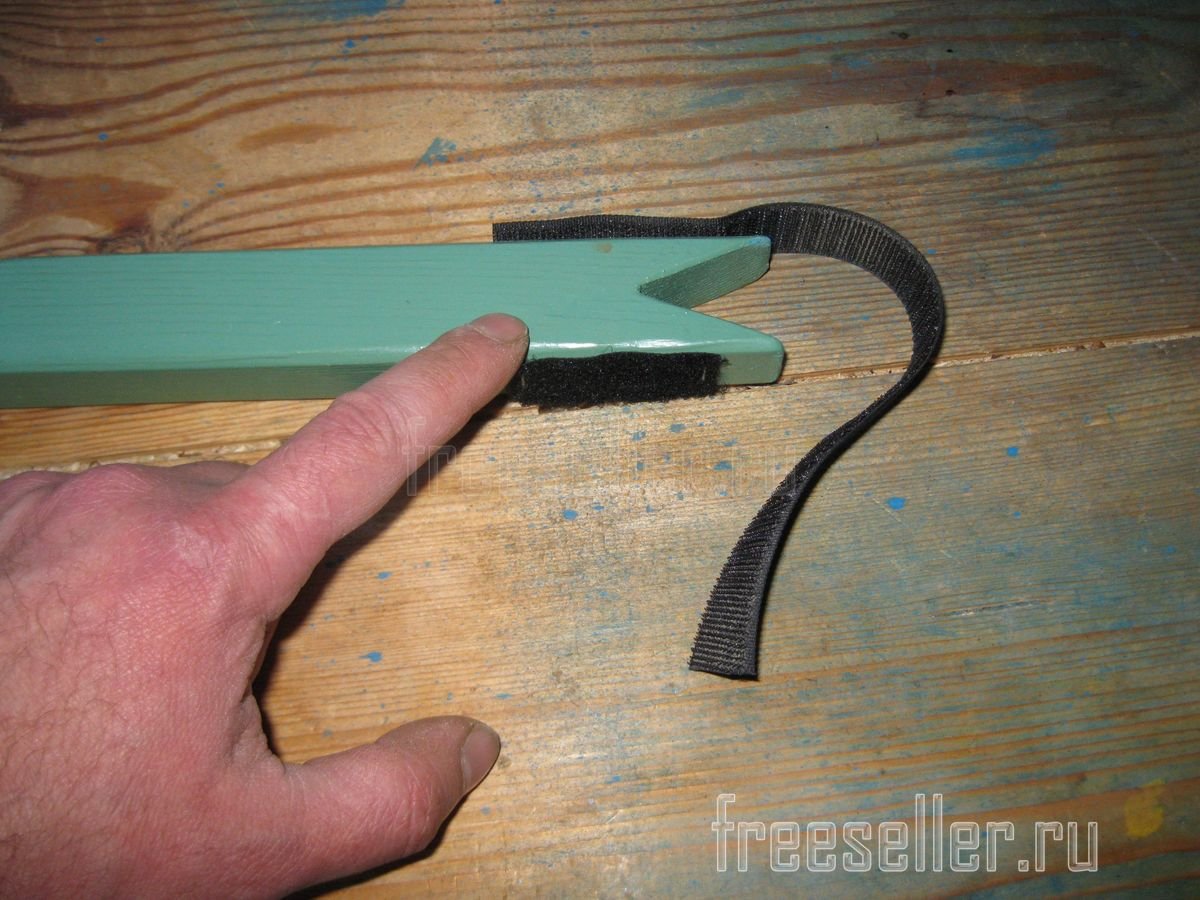

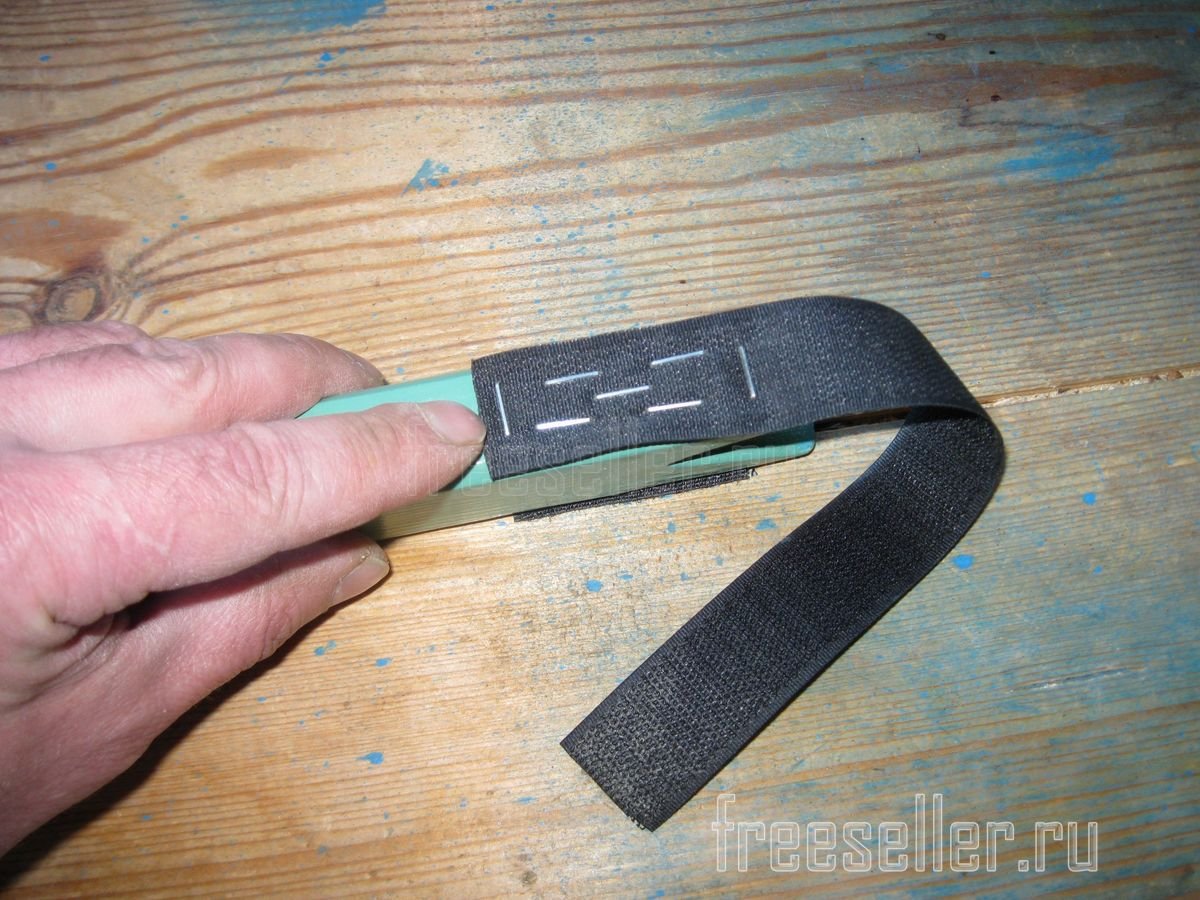

Для фиксации рукоятки, служит застежка «липучка». Полоски этой застежки прикреплены к бруску при помощи строительного степлера.


Простое приспособление для облегчения заточки тяпок и плоскорезов - липучка для фиксации рукоятки

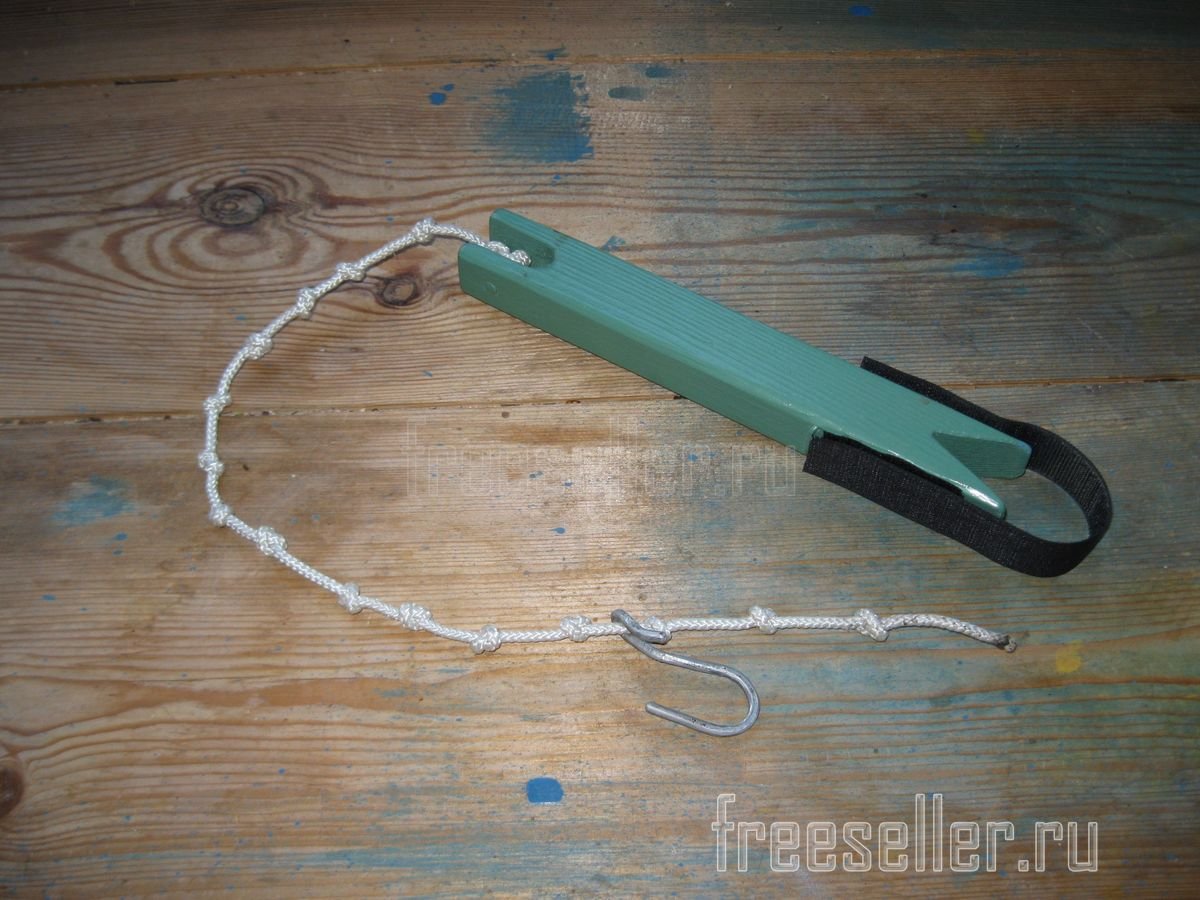

С другой стороны бруска, находится прорезь с вбитым в нее гвоздем. К этому гвоздю привязана веревка с узелками, завязанными с шагом в 3-3,5 см.


Простое приспособление для облегчения заточки тяпок и плоскорезов - веревка с узлами

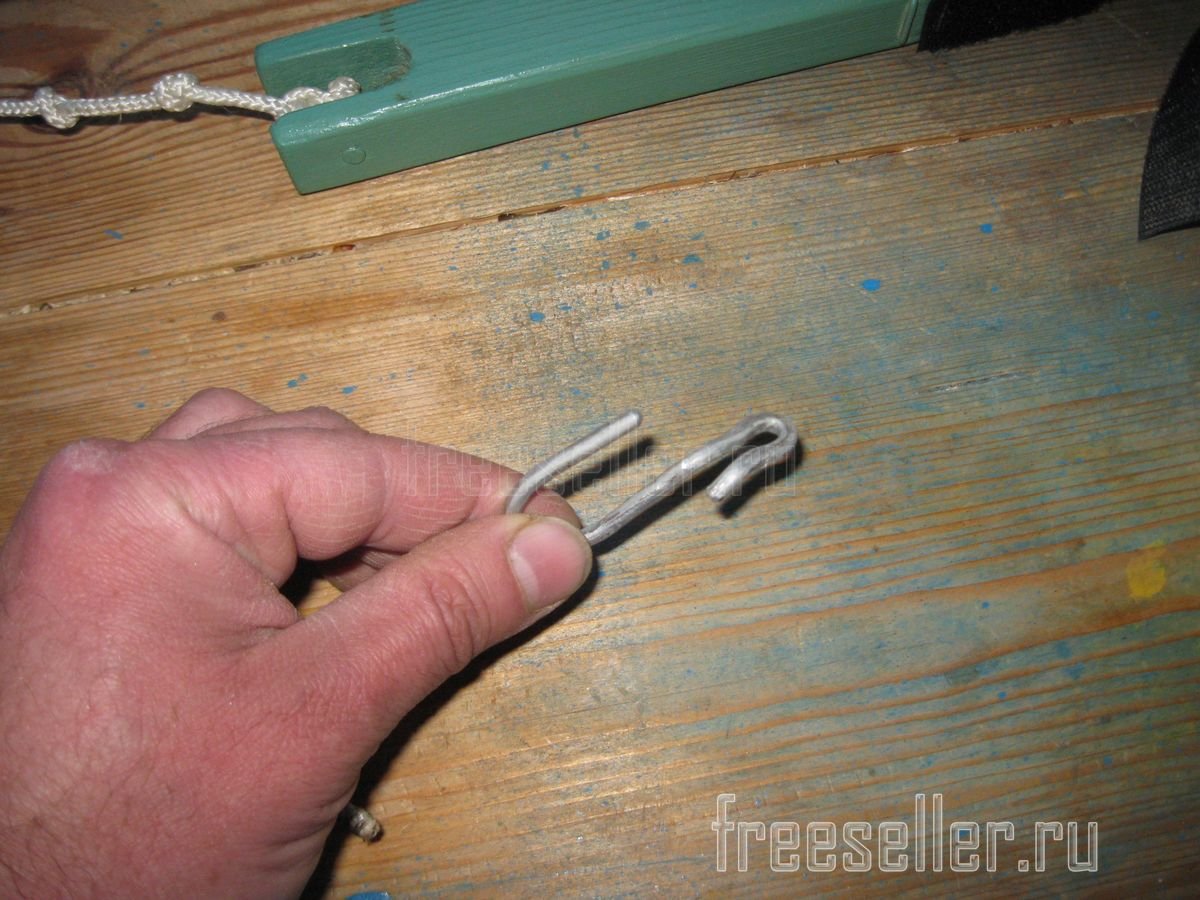

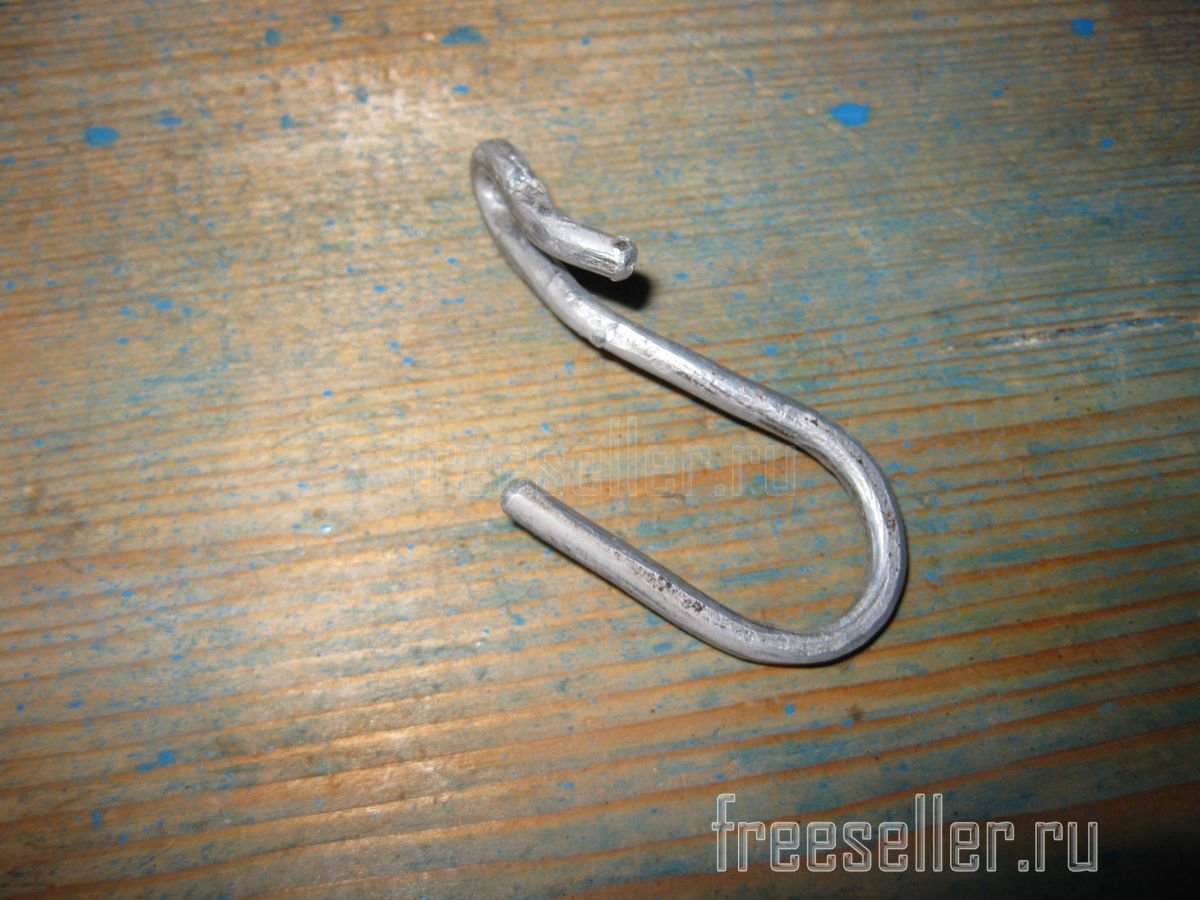

При помощи узелков, эта веревка фиксируется в изгибе крючка из толстой алюминиевой проволоки.


Простое приспособление для облегчения заточки тяпок и плоскорезов - крючокПростое приспособление для облегчения заточки тяпок и плоскорезов - крючок

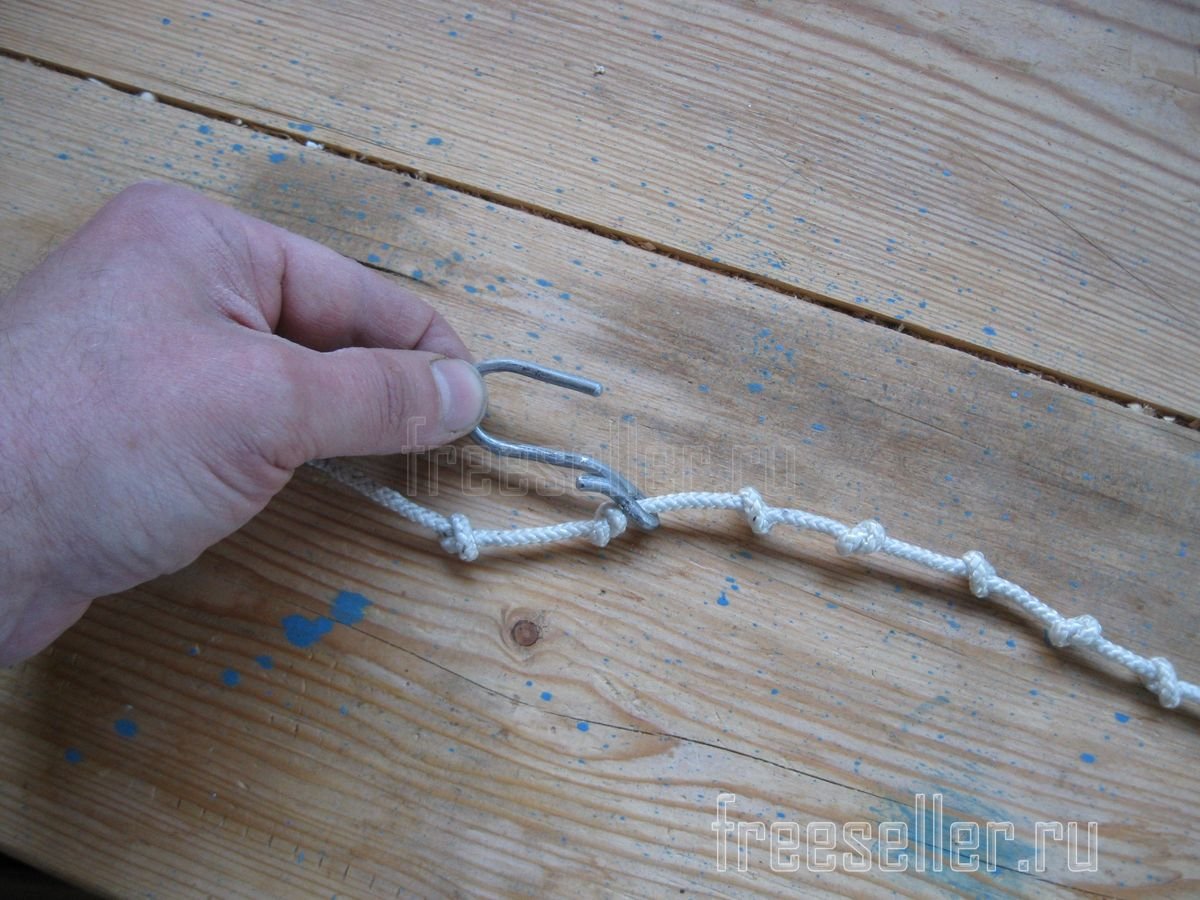

Вставляя тот или иной узелок в изгиб крючка, можно изменять длину веревки.


Простое приспособление для облегчения заточки тяпок и плоскорезов - вставляем узелок в крючок


Работает это приспособление следующим образом.

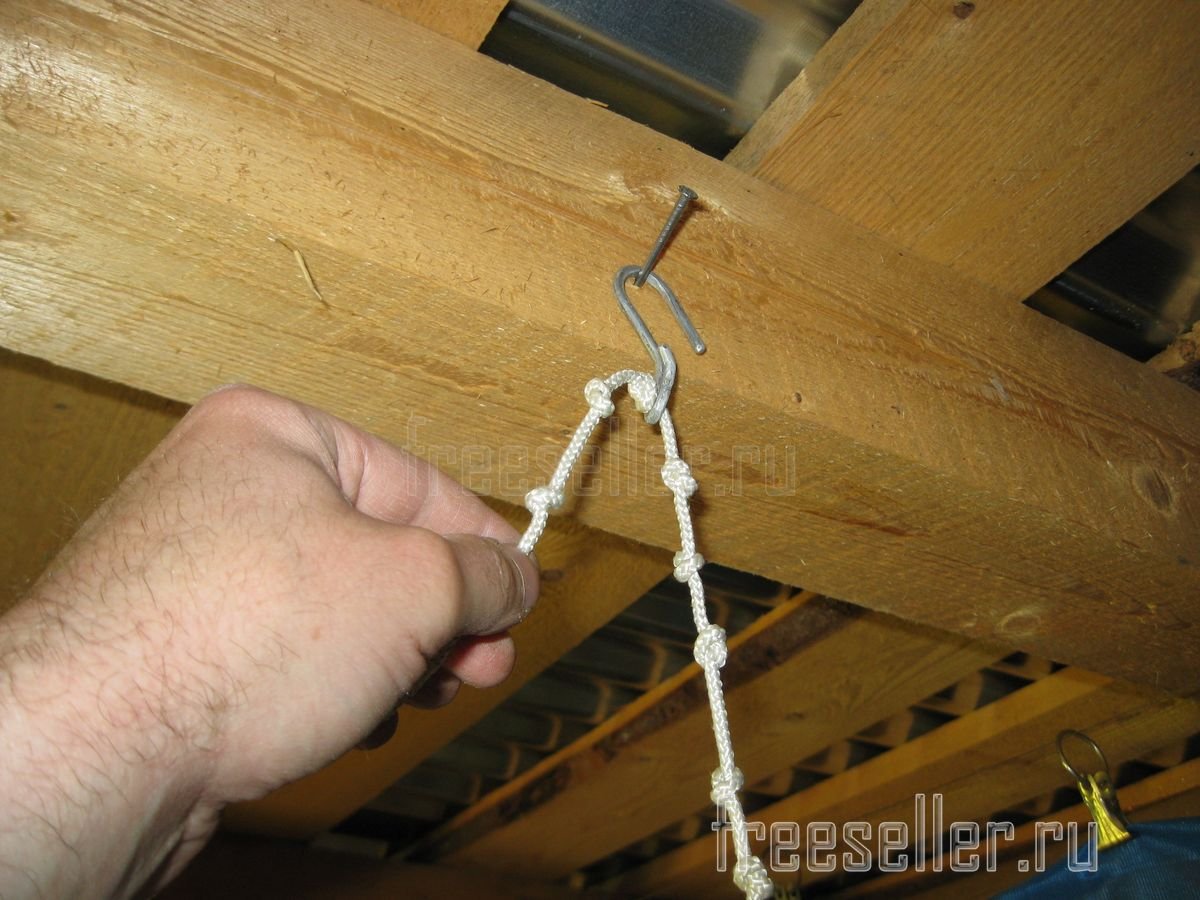

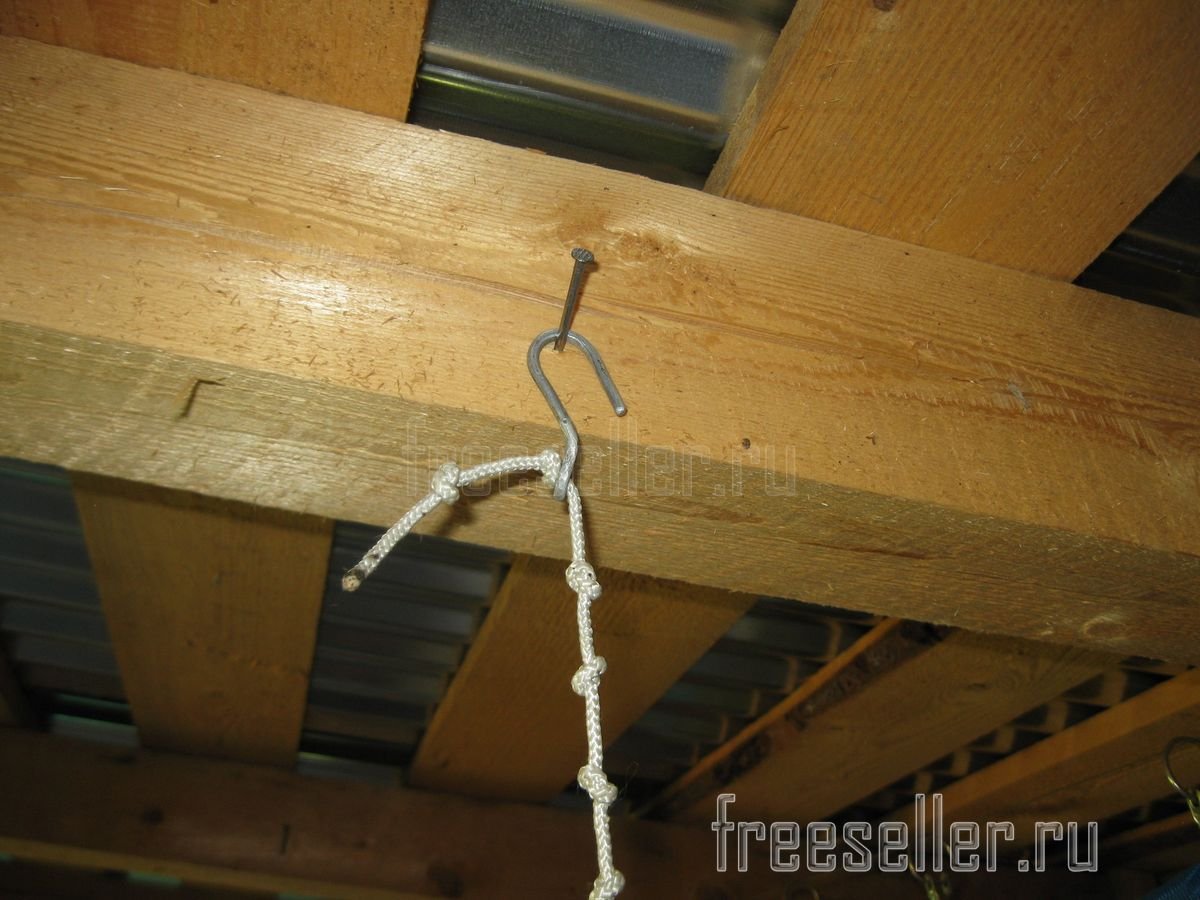

Сначала мы вешаем это приспособление на гвоздь, забитый в потолочную балку, примерно в полутора метрах от верстака.


Простое приспособление для облегчения заточки тяпок и плоскорезов - подвешивание

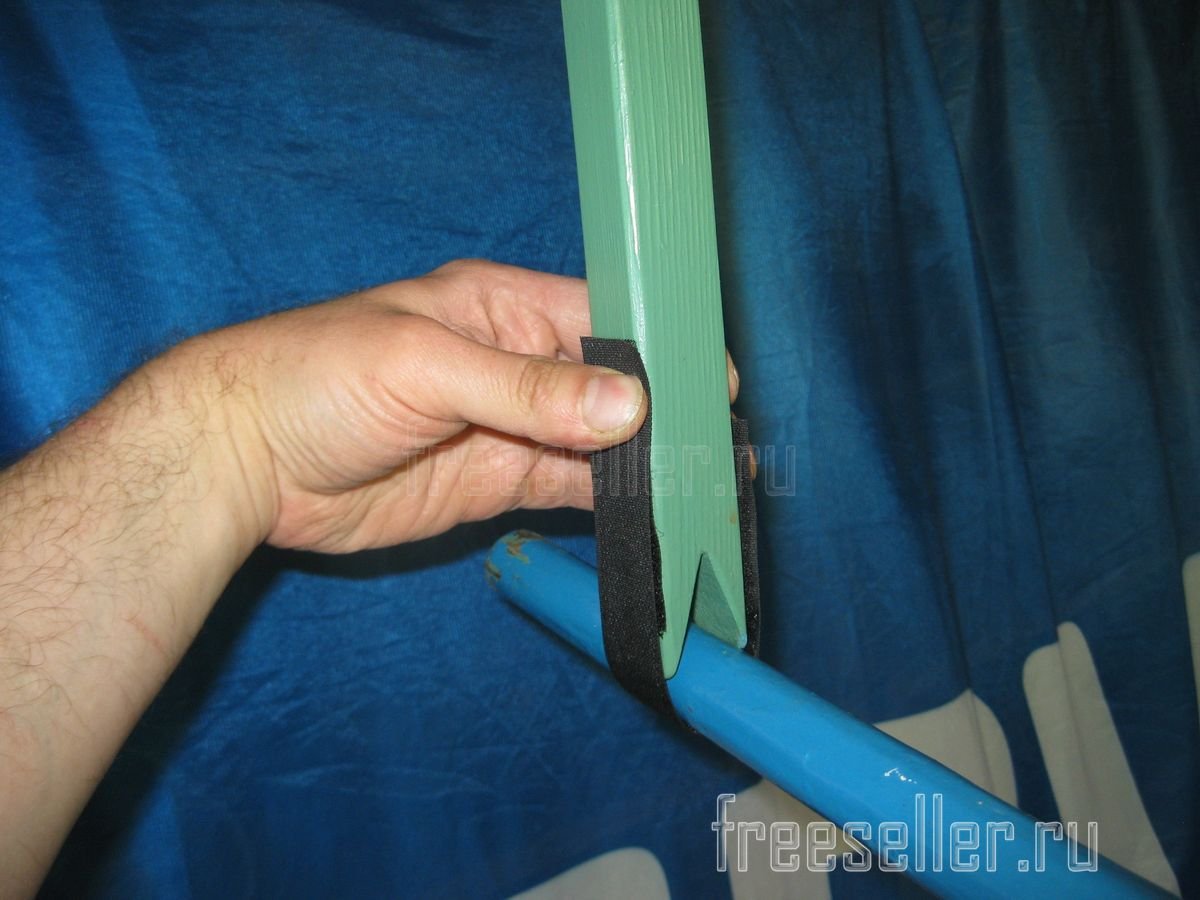

В нижнем вырезе бруска, закрепляем рукоятку тяпки, которую мы будем затачивать.


Простое приспособление для облегчения заточки тяпок и плоскорезов - закрепление рукоятки тяпки

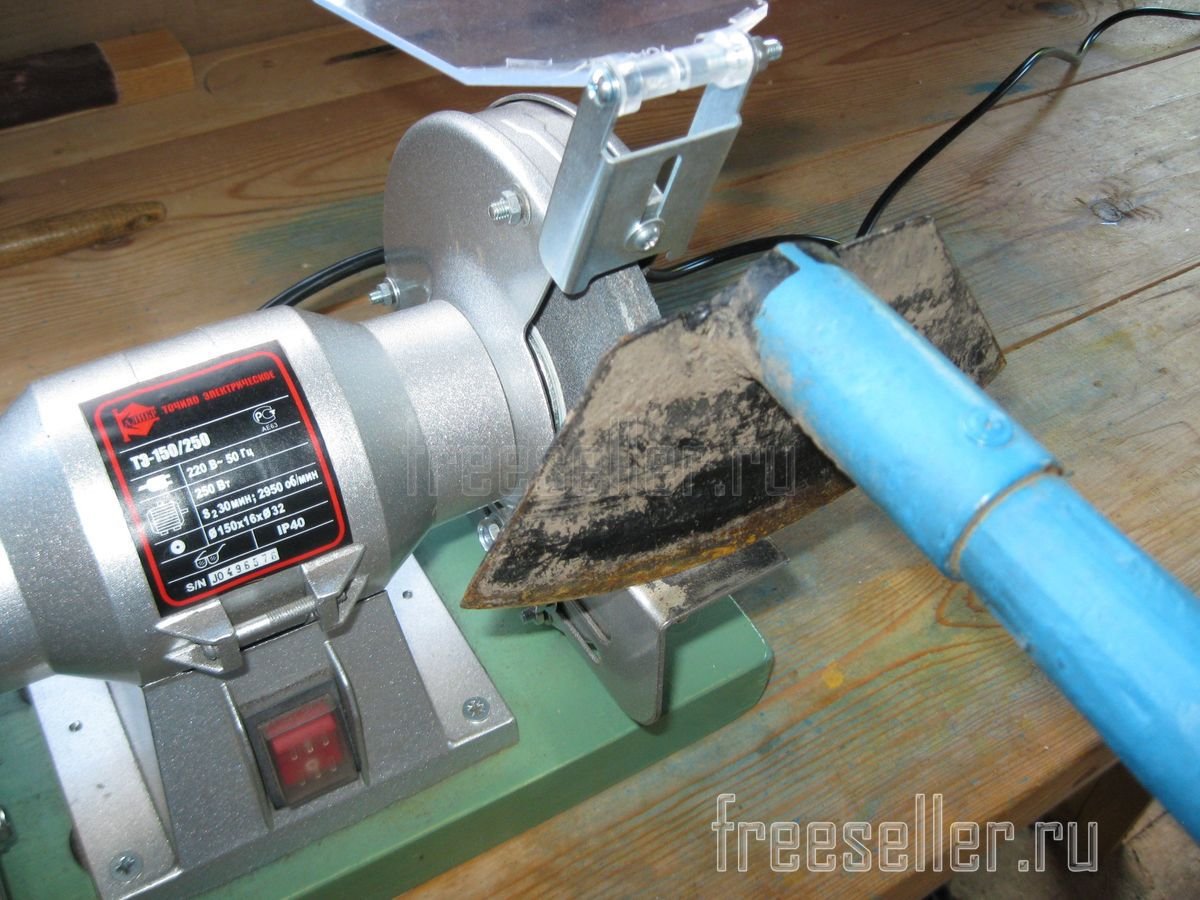

Саму тяпку кладем на подручник электроточила.


Простое приспособление для облегчения заточки тяпок и плоскорезов - заточка тяпки

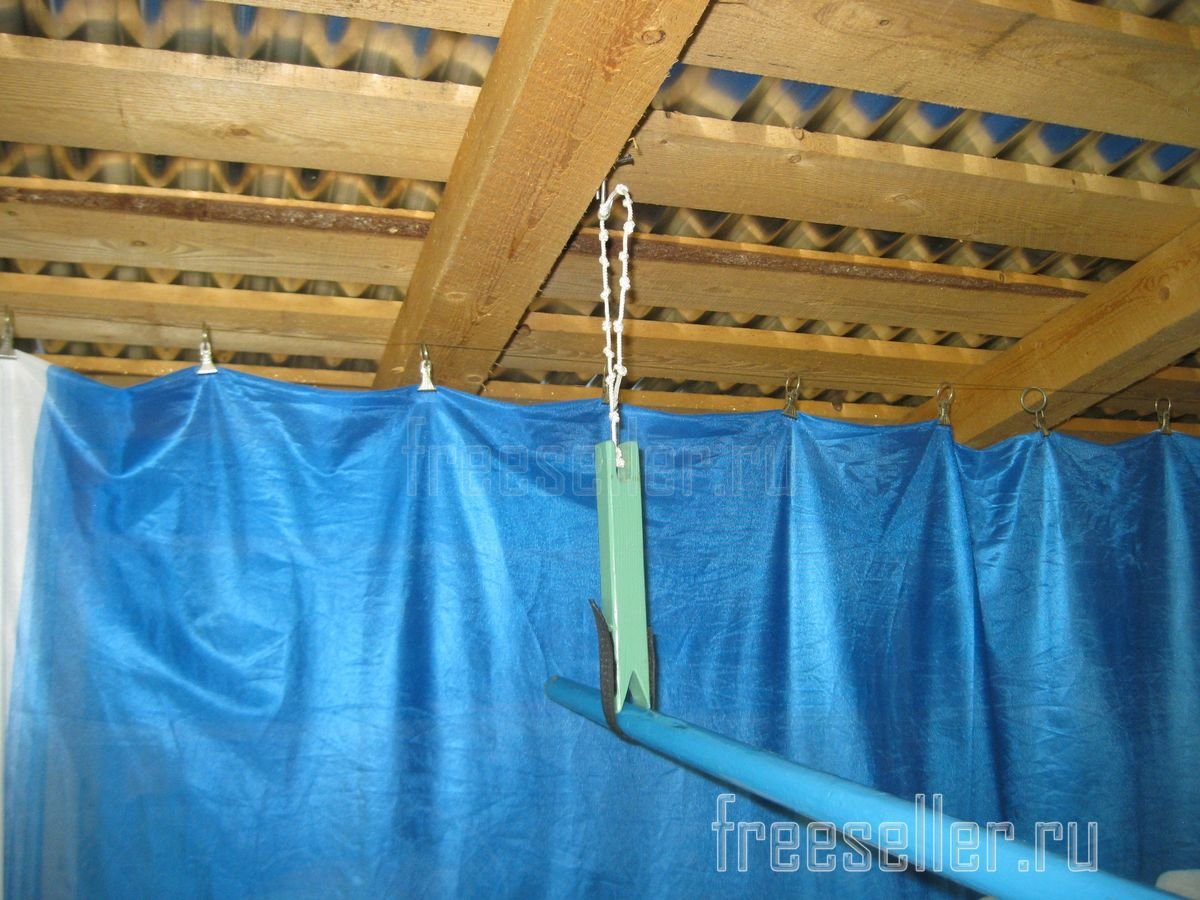

Переставляя веревку с узелками в крючке, чуть поднимаем или опускаем рукоятку тяпки и, таким образом, добиваемся необходимого наклона рабочей части тяпки относительно точильного круга.


Простое приспособление для облегчения заточки тяпок и плоскорезов - регулировка высоты

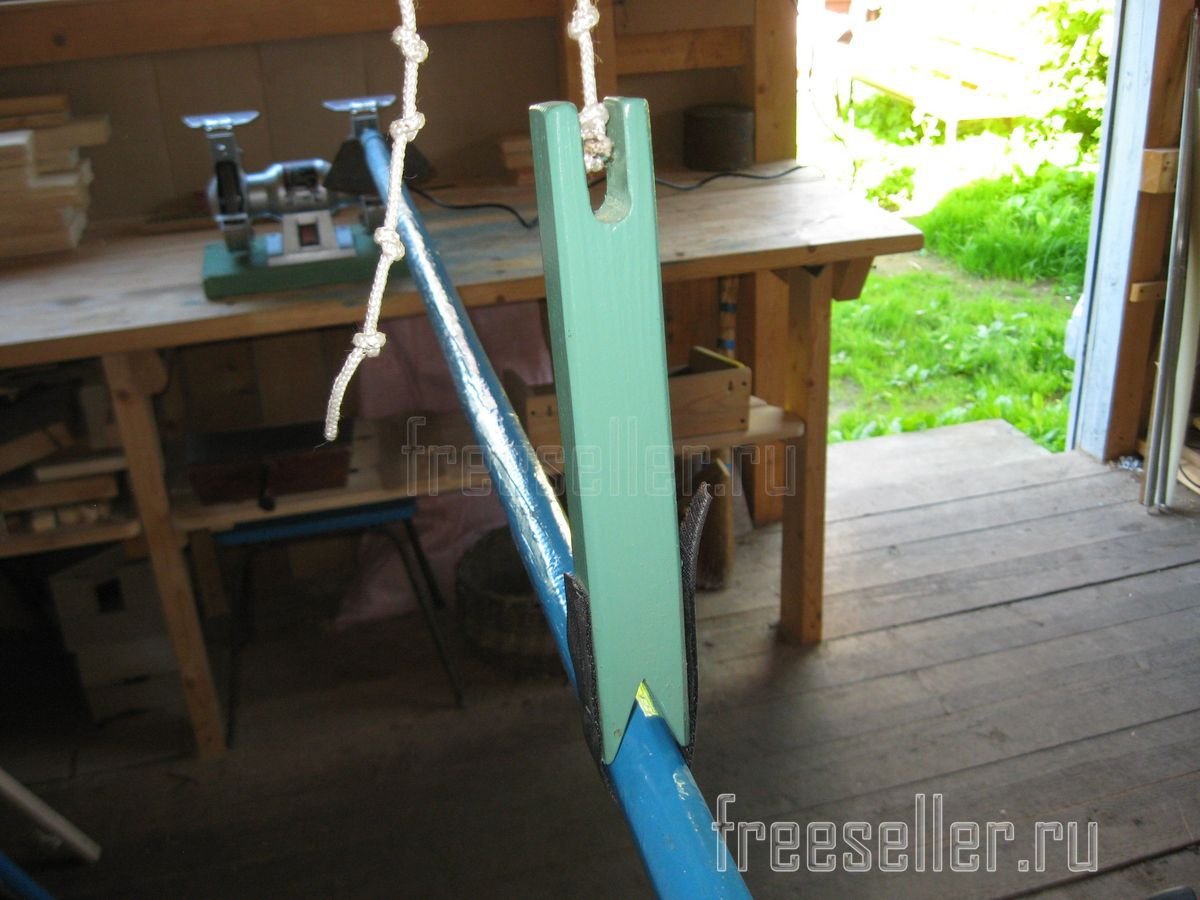

Вот так это выглядит сзади.


Простое приспособление для облегчения заточки тяпок и плоскорезов - заточка тяпки

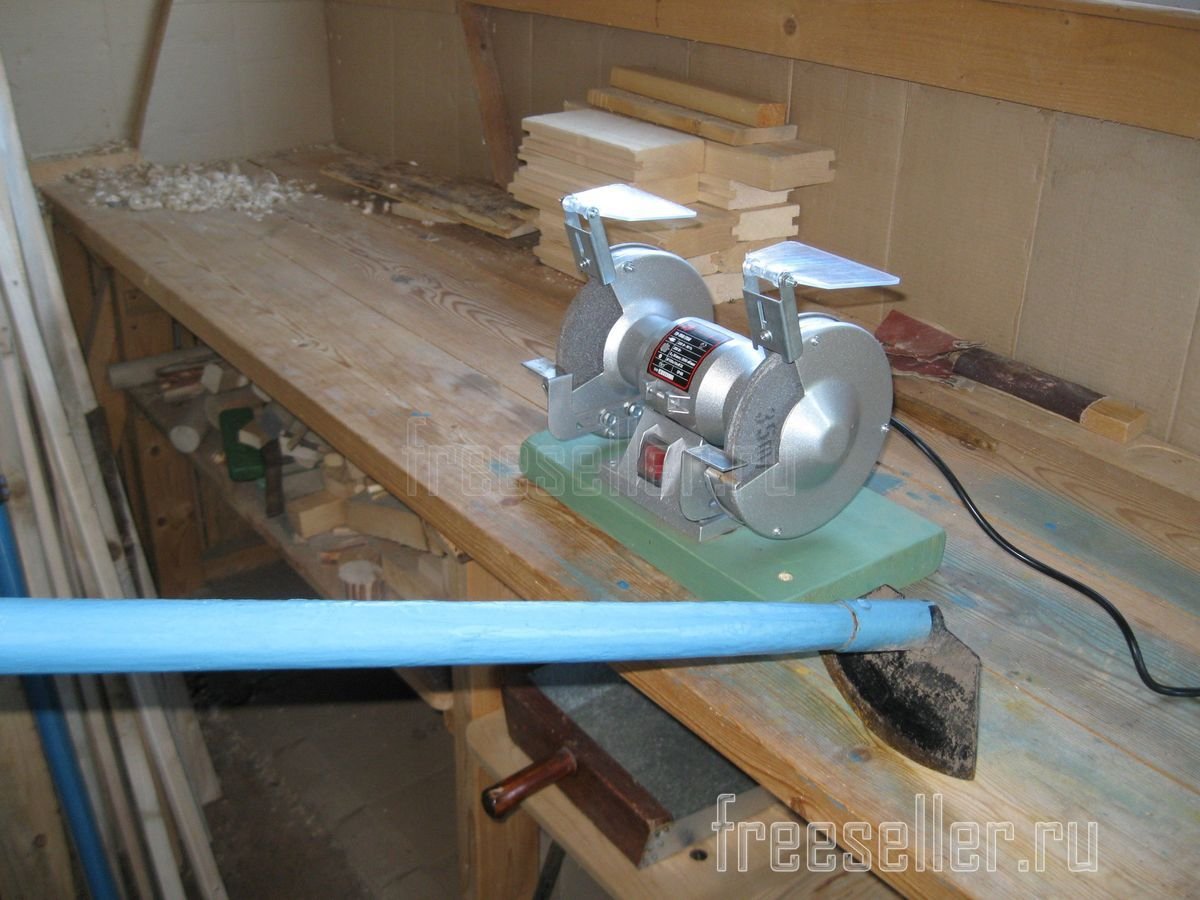

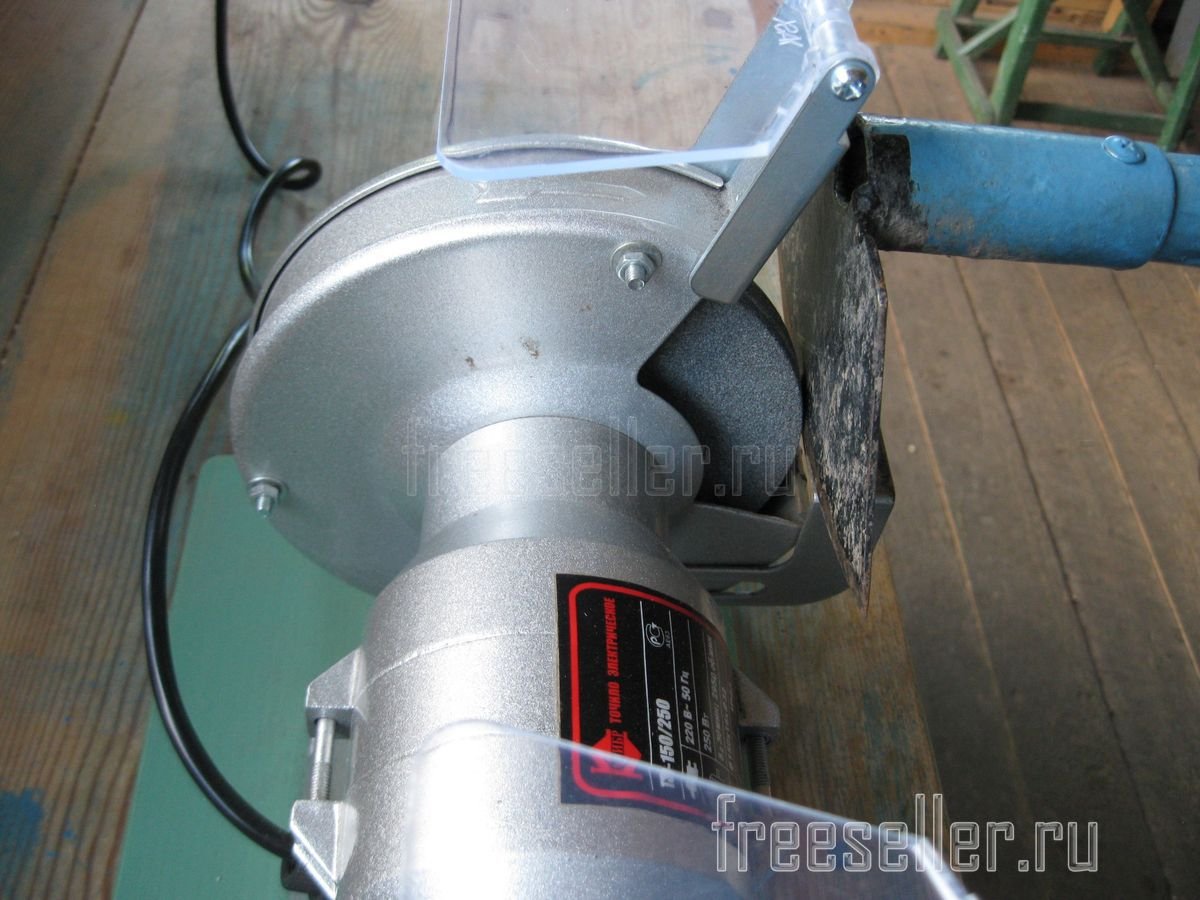

А так спереди.


Простое приспособление для облегчения заточки тяпок и плоскорезов - заточка тяпки


В результате, рабочая часть тяпки оказывается наклонена относительно поверхности точильного круга под таким углом, чтобы можно было сформировать режущую кромку с необходимым углом заострения.


Простое приспособление для облегчения заточки тяпок и плоскорезов - заточка тяпки


После этого можно спокойно затачивать тяпку.


Простое приспособление для облегчения заточки тяпок и плоскорезов - заточка тяпки


При этом нам уже не надо поддерживать длинную рукоятку, а также беспокоится о том, чтобы выдерживать нужный угол наклона тяпки.

Более того, при необходимости можно прервать работу, просто отложив тяпку в сторону, а затем прийти и продолжить ее затачивать, не опасаясь, что необходимый угол заточки собьется.


Простое приспособление для облегчения заточки тяпок и плоскорезов - заточка тяпки


Подобное приспособление, можно использовать не только для заточки тяпок, мотыг, плоскорезов и других инструментов с поперечной режущей кромкой.

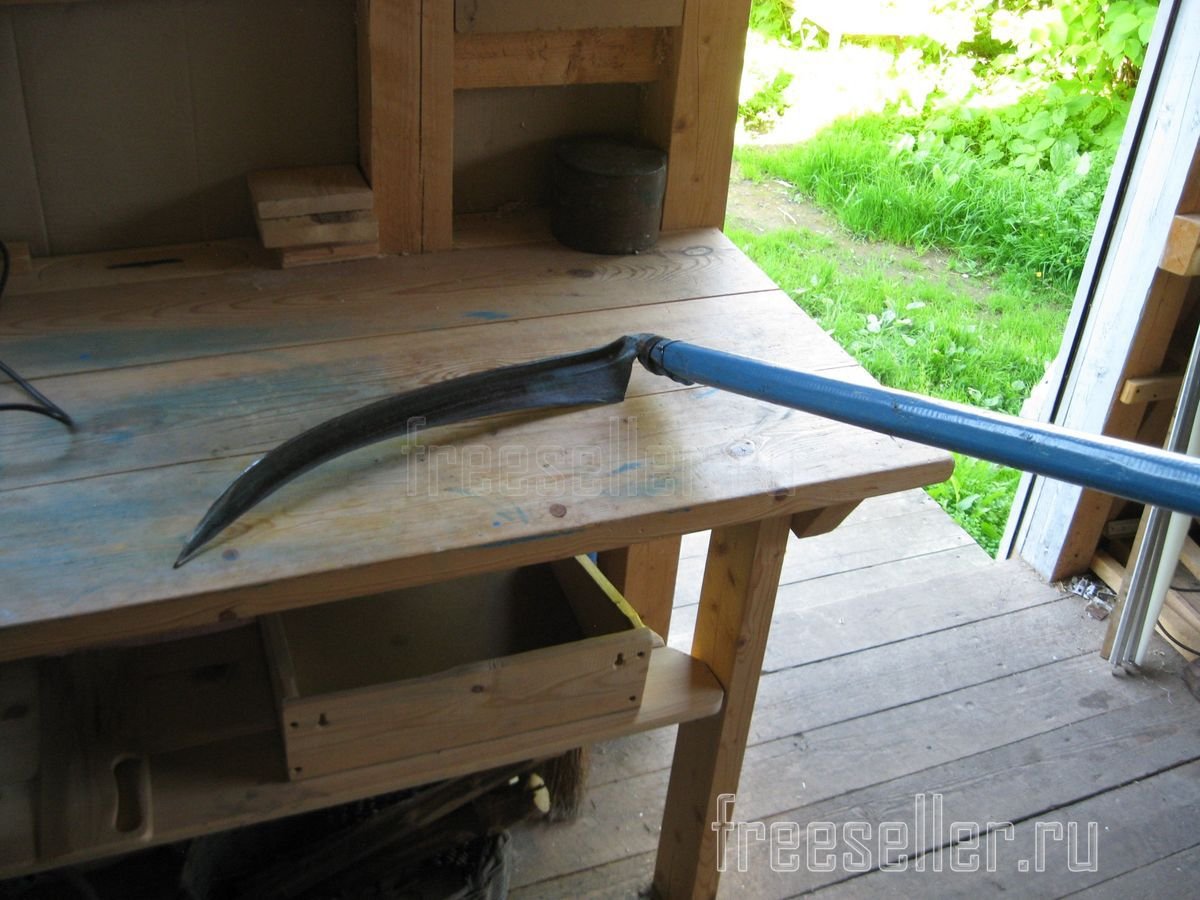

Его вполне успешно можно использовать и для ремонта других инструментов, например, при отбивке или ремонте косы.


коса

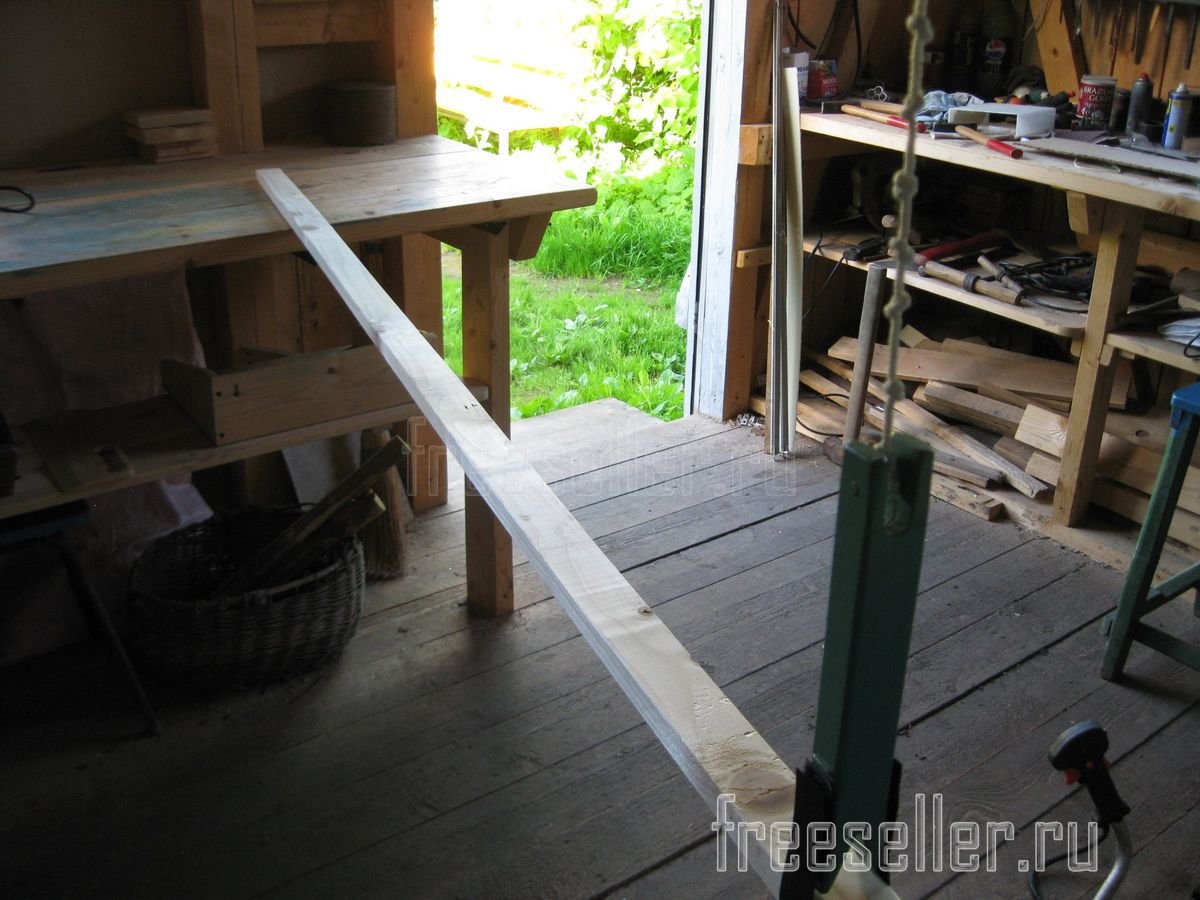

Или просто для поддержки концов любых длинных материалов, например, труб, реек или длинных брусков, во время работы с ними на верстаке.


Простое приспособление для облегчения заточки тяпок и плоскорезов - дополнительное применение


Ну и на этом, пожалуй, все! Всем пока и удачи в борьбе с сорняками!



2

комментария

10 834

просмотра

Похожие самоделки

Комментариев 2
  1. Хорошая работа.

    А если использовать ее для поддержки концов различных материалов. Какую нагрузку может выдержать?
    0
    1. Вы знаете, если говорить о данном конкретном приспособлении, то я думаю оно может выдержать нагрузку где-то до 10-12 кг. Больше уже опасно. Но надо сказать, что это приспособление я и не собирался использовать для большой нагрузки.
      Однако теоретически (если надо), подобное приспособление можно сделать и более грузоподъемное. Для этого нужно будет сделать более прочный крючок и веревку взять потолще, а вместо липучки можно использовать, допустим, кожаный ремень.
      0
