Датчик уровня жидкости своими руками


Делаем простой датчик уровня жидкости из подручных материалов.


Датчик может быть полезен в качестве индикатора уровня воды или других жидкостей, а также для автоматизации в домашнем хозяйстве (например, для управления насосом, и других исполнительных устройств).


Данное устройство было разработано для септика загородного дома, в качестве индикатора, для слежения за уровнем наполнения канализации. Задача была создать надежный датчик, который должен работать в условиях влаги и в разных температурных режимах. В начале, думал применить принцип поплавка в цилиндре, взяв за основу емкость из под силикона (как видно на рисунке возможных вариантов исполнения датчика уровня жидкости). Но, сама жизнь, направляет и подсказывает нужные пути, нужно только уметь осознавать это! Исходя из того, что в моем септике уже имелся вывод канализационных труб на 110мм и на 50мм, решение пришло само по себе. Таким образом, появилась возможность закрепить устройство на 50мм-й трубе, исключив другие варианты крепления. Все материалы должны быть из пластмассы, алюминия, бронзы, нержавейки, и так далее – устойчивыми к среде, к которой вы их собирайтесь применить!




Принцип работы

Принцип работы датчика уровня жидкости основан на магните и герконах. Перемещением магнита вдоль двух герконов, происходит срабатывание датчиков и соответственно свечение светодиодов определенным цветом, указывая о мере заполнения резервуара жидкостью. Я пытался максимально упростить схему изделия, и добился использования всего двух герконов. Также, было важно применить как можно меньше деталей для надежной, долгосрочной эксплуатации.

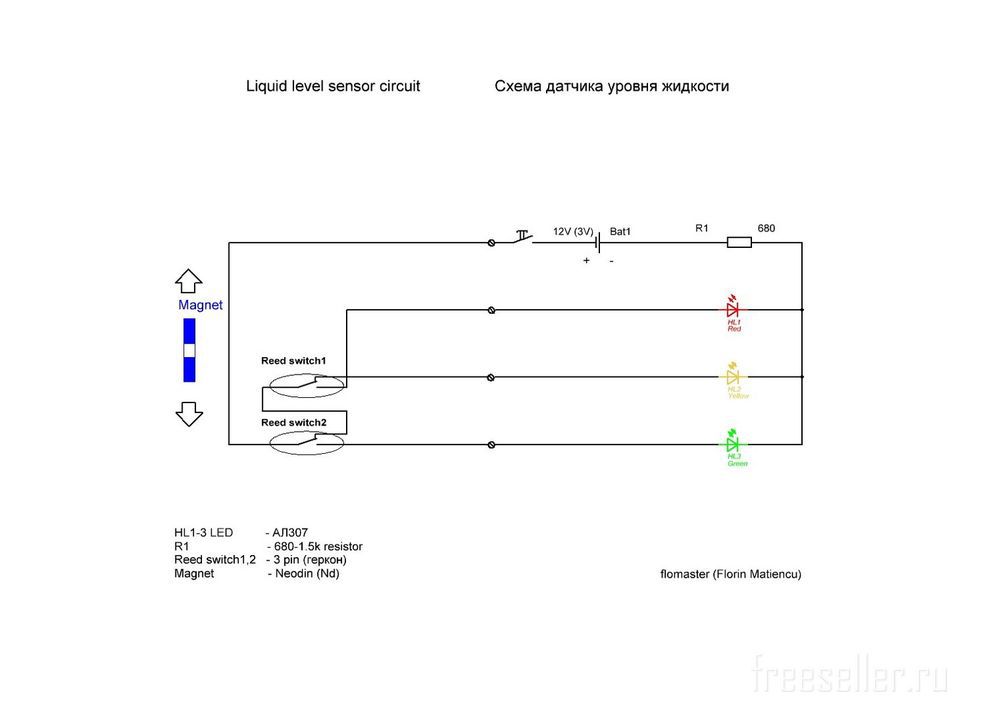

Схема датчика уровня жидкости

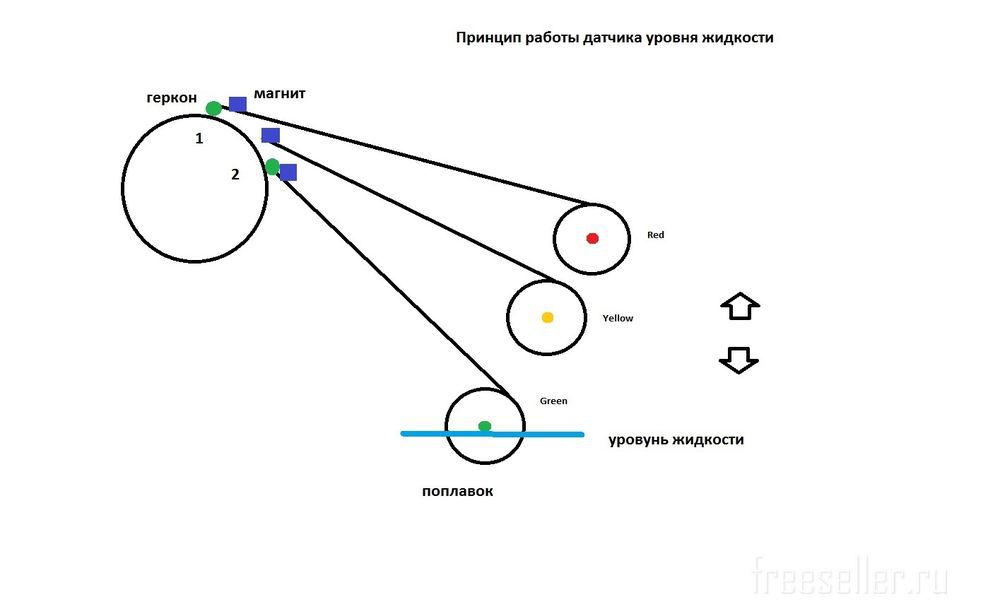

Принцип работы датчика уровня жидкости

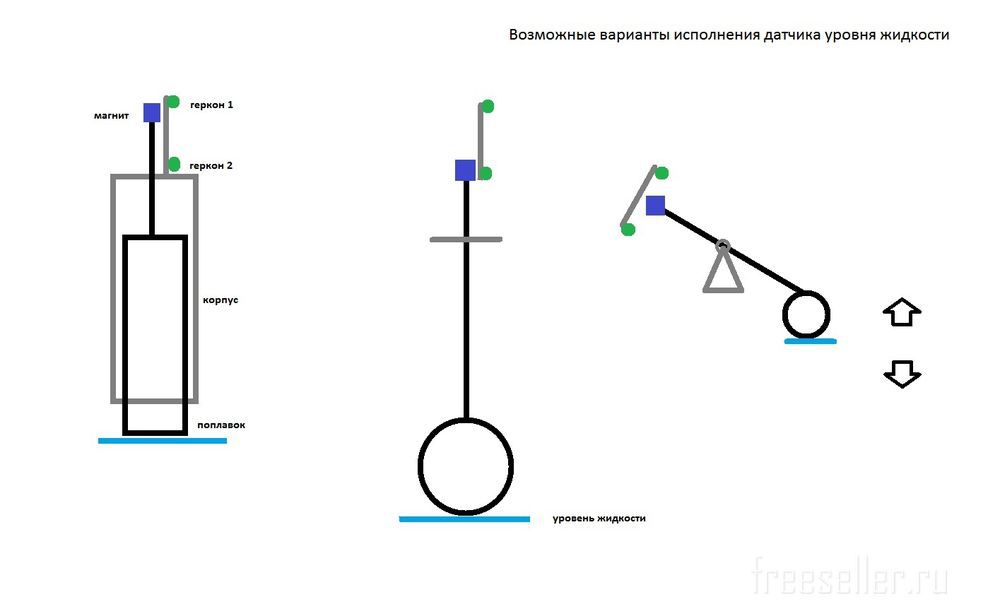

Возможные варианты исполнения датчика уровня жидкости



По схемам видно, что в нижнем положении поплавка, когда горит зеленый светодиод HL1, задействован 2-йгеркон. То есть уровень жидкости находится ниже поплавка, который ограничен стопором и соответственно магнит замыкает контакты геркона. По мере поднятия уровня жидкости (заполнения резервуара), происходит перемещение магнита и переключение 2-го геркона, который подключает желтый светодиод HL2 и выключает HL1. При достижении критического уровня, магнит задействует 1-й геркон, загорится красный светодиод HL3, а желтый погаснет, оповещая вас о заполнении резервуара. При какой-либо неисправности с поплавком или магнитом, должен будет гореть желтый светодиод (например, опрокидывание поплавка или смешением магнита, поломки стопора, и т.д.). Добавив реле в схему, можно будет применить его в качестве исполнительного устройства для подключения более мощных нагрузок. Также, можно подключить ко 2-у геркону зуммер, для звукового оповещения или мобильный телефон и так далее.





Питание девайса от любого источника 3-12В. Например от телефонной зарядки с импульсным блоком питания на 5 вольт или двух батареек по 1,5В, также подойдет более компактная на 3В. При этом, надо будет снизить сопротивление резистора R1. Кнопка или выключатель подберите поменьше, хотя можно обойтись и без него, держа индикатор включенным постоянно. Монтаж навесной, в доме, например в электрощите. Заранее проведите проводку (она у меня была уже наготове). Таким образом, можно обойтись очень простой схемотехникой, без микроконтроллеров и т.п. Ведь чем проще – тем надежнее!


Материалы и инструменты

Итак, нам понадобится следующие материалы:

  • муфта соединительная для канализационных труб ПП d=50mm х2шт.
  • заглушка канализационная d=50mm х2шт.
  • хомут пластиковый (браслет) х1шт.
  • профили пластмассовые U-образные (из мебельной фурнитуры).
  • термоусадочный кембрик d=30-40mm, d=3-10mm.

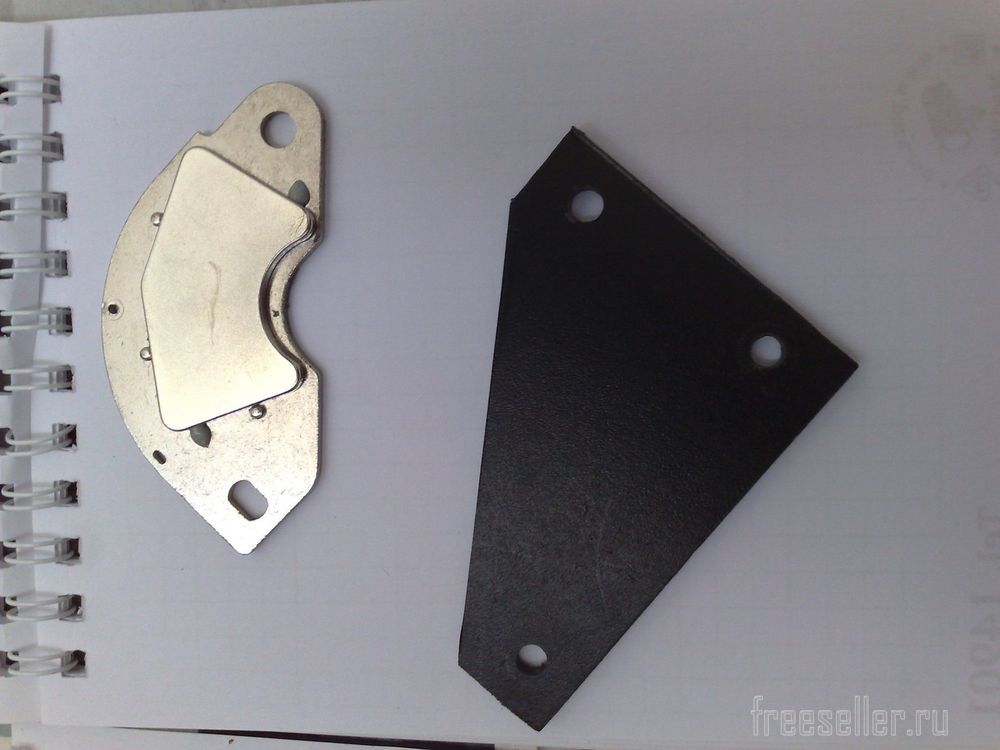

  • пластмассовая или текстолитовая пластина =4-6mm.
  • заклепки алюминиевые х10шт.
  • магнит неодиновый (от жесткого диска компьютера) х1шт.
  • герконы 3-хконтактные х2шт.
  • кнопка или выключатель низковольтный х1шт.
  • резистор 680-1,5к. х1шт.
  • светодиоды х3шт.
  • провода низковольтные (например для охранной сигнализации, 5-и жильный).
  • штекер на 4 ножки (например от диммера для RGB LED).
  • термоклей или силикон.
  • питание 12В или батарейка на 3В (от компьютера).

Из инструмента:
  • дрель
  • фен строительный
  • термопистолет
  • паяльник
  • также другой подручный инструмент, который найдется у любого мастера.











Изготовление

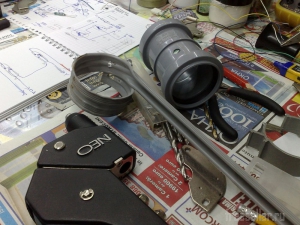

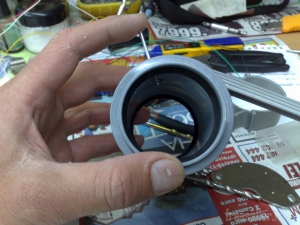

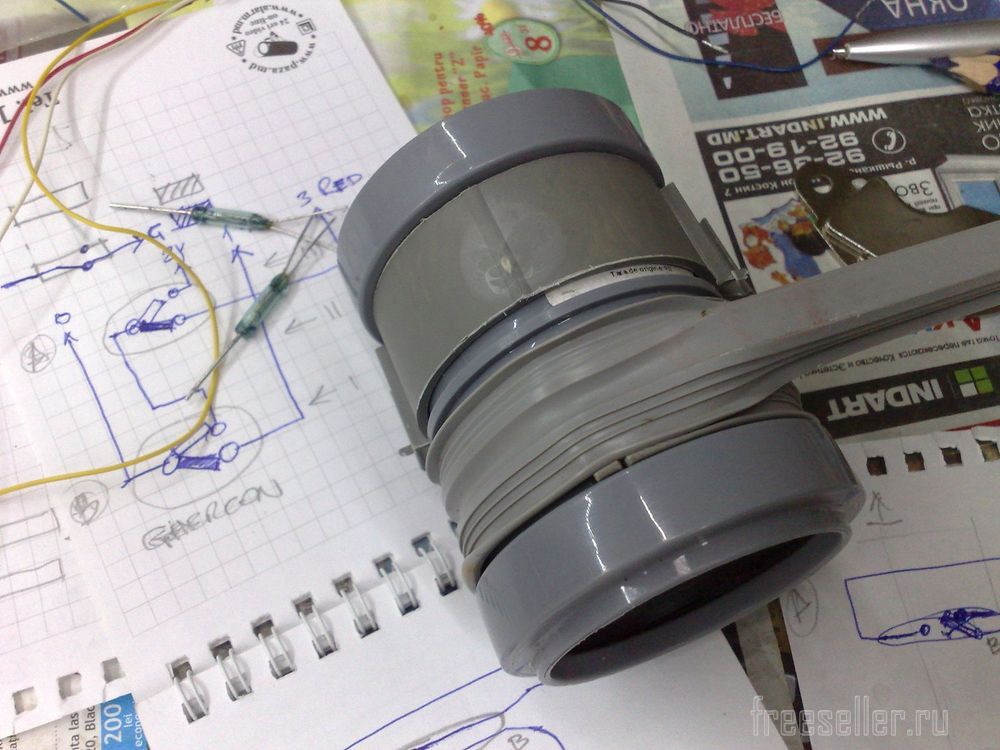

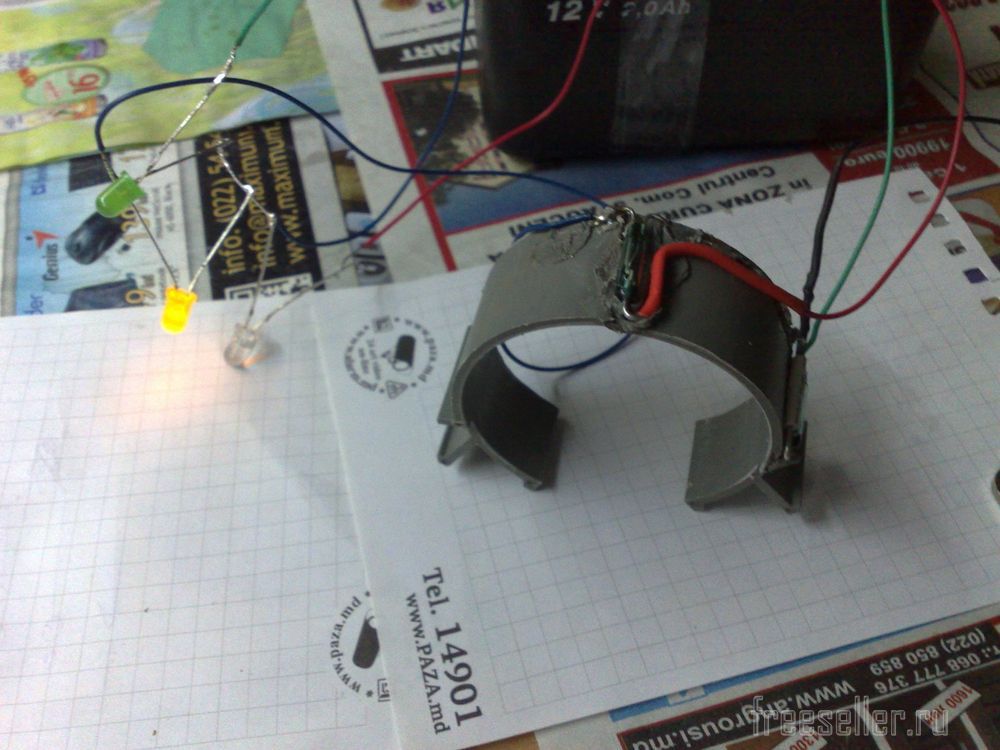

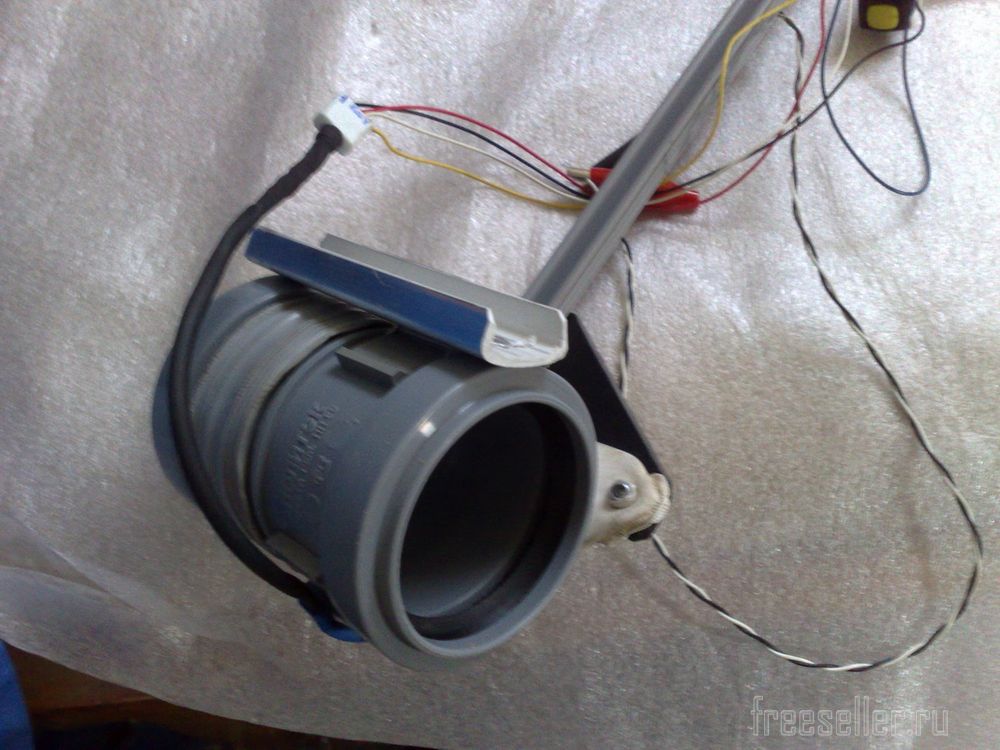

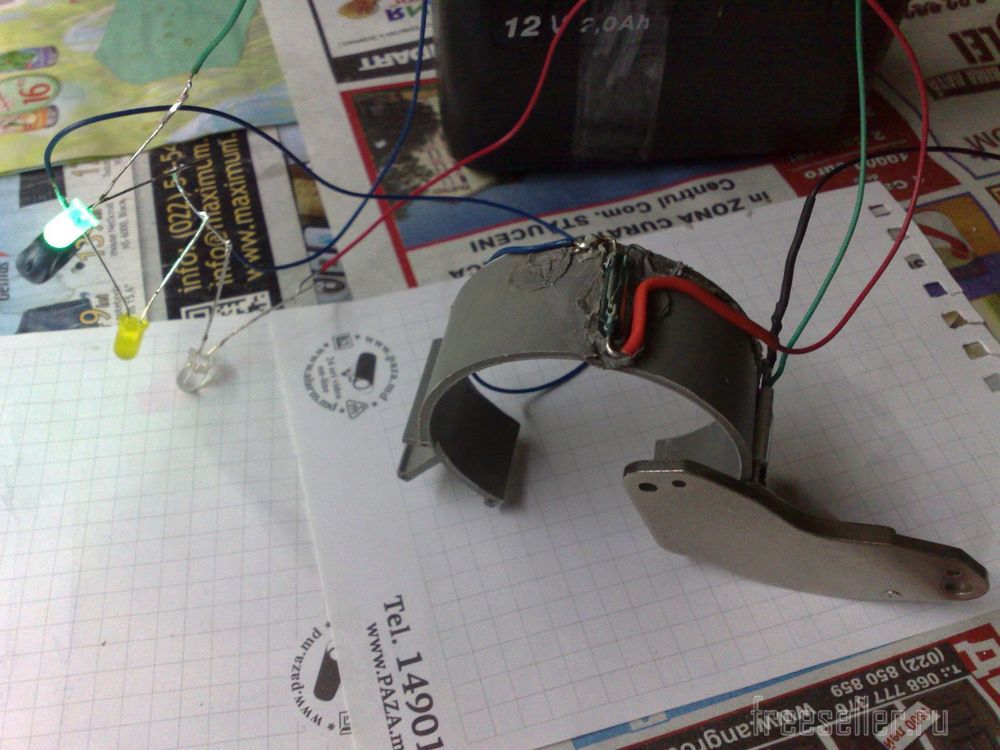

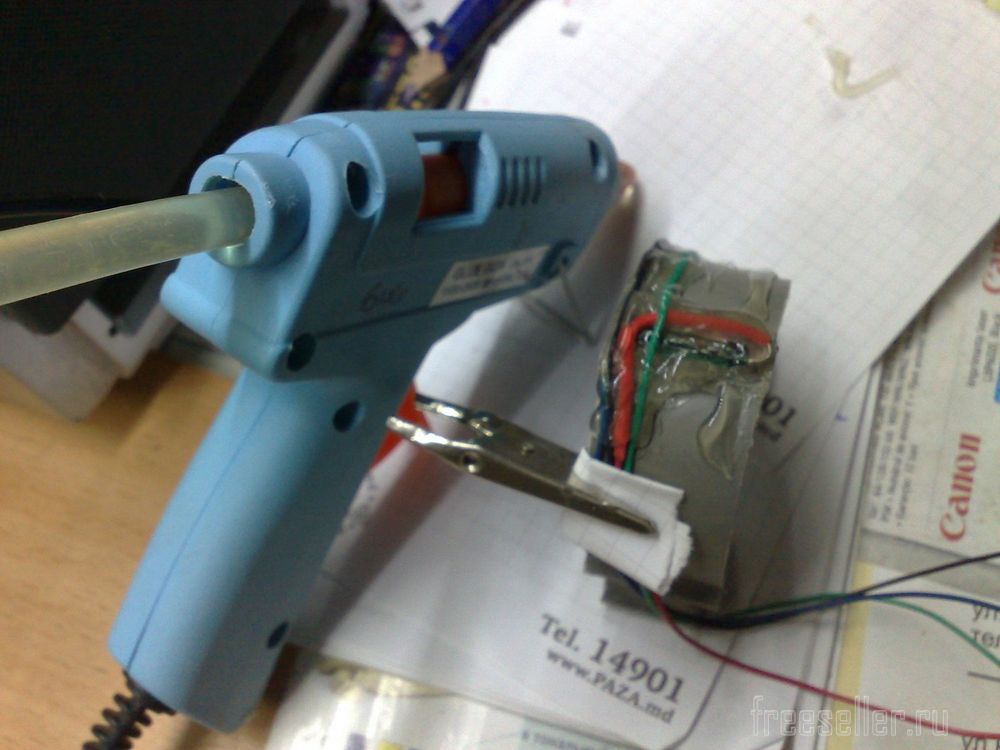

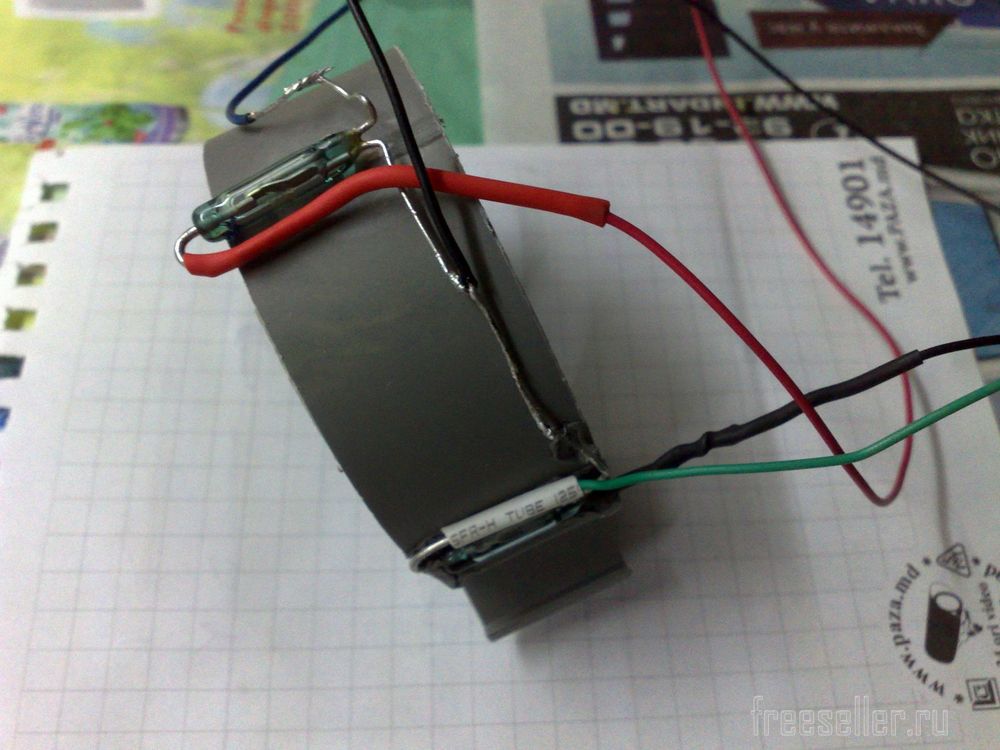

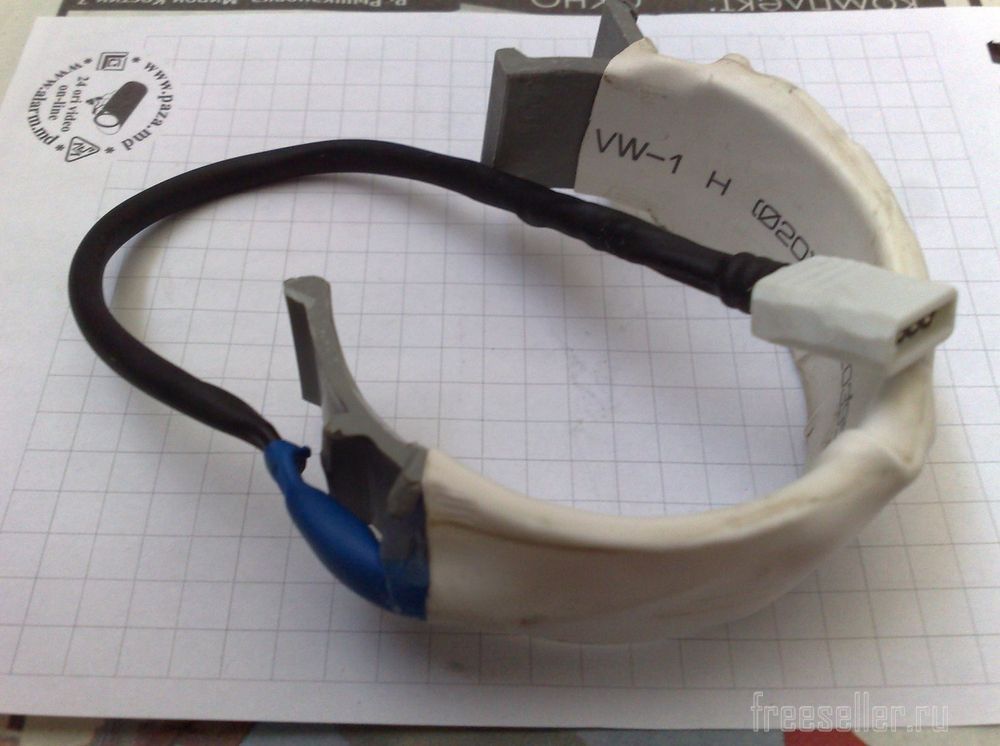

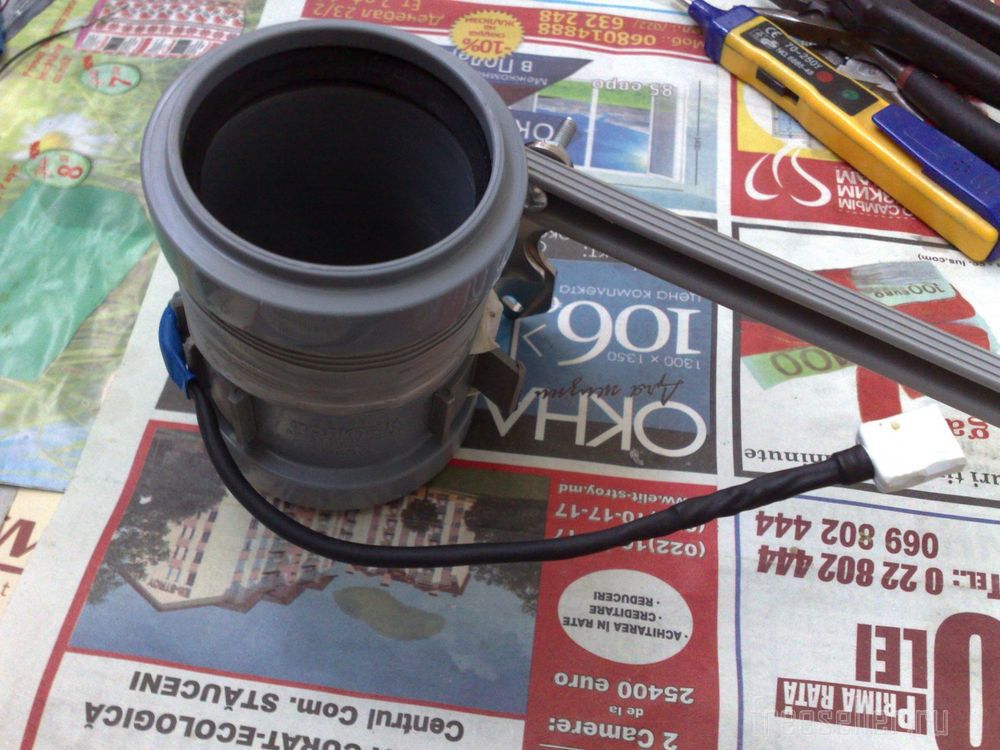

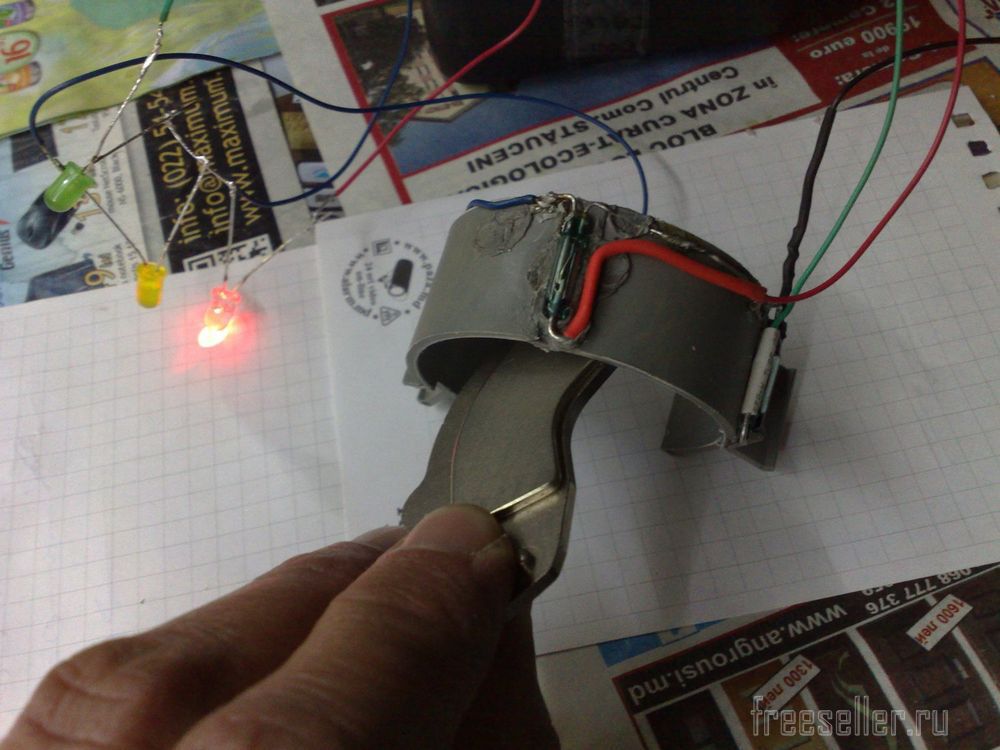

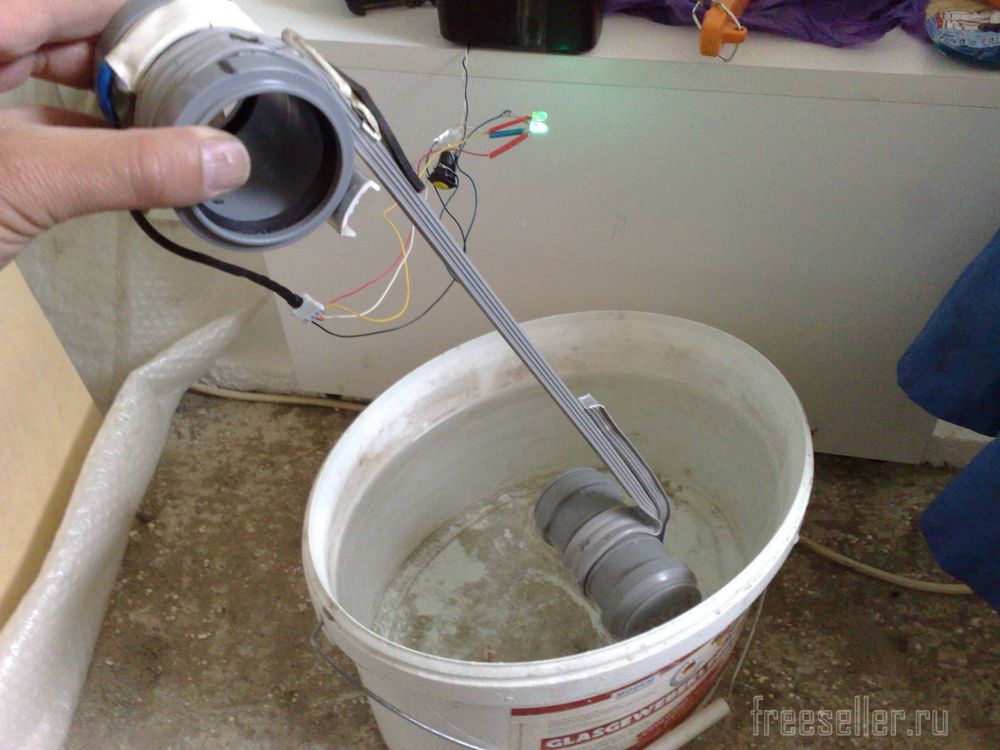

 Сперва надо найти все нужные материалы и запастись терпением. У меня работа заняла дня три, включительно разработка и эксперименты. Схему устройства советую сперва испытать, а потом уже собирать. Будьте внимательны при работе с герконами, очень легко разбить стеклянный корпус при сгибании ножек. Используя пластиковый хомут, закрепите герконы термоклеем. Расстояние для них, подберите экспериментально, оно должно обеспечить срабатывание герконов при прохождении магнита. За герметизируйте соединение термоусадкой и термоклеем или силиконом. Готовый браслет одевается на муфту и позволяет регулировку наилучшего положения срабатывания. Также, его легко заменить при неисправности отсоединением штекера. Штекер найдите влагоустойчивый, на четыре или более ножек. Если штекер подвержен воздействию влаги, закройте его термоусадкой или засиликоньте. Можно обойтись и без него, припаяв провода напрямую.

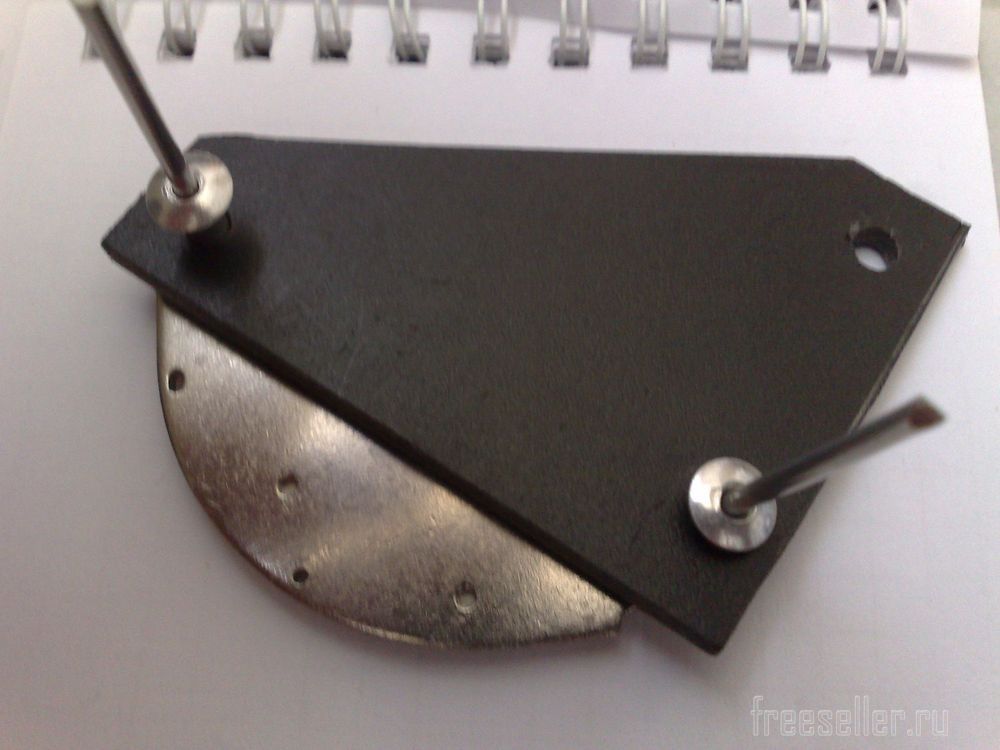

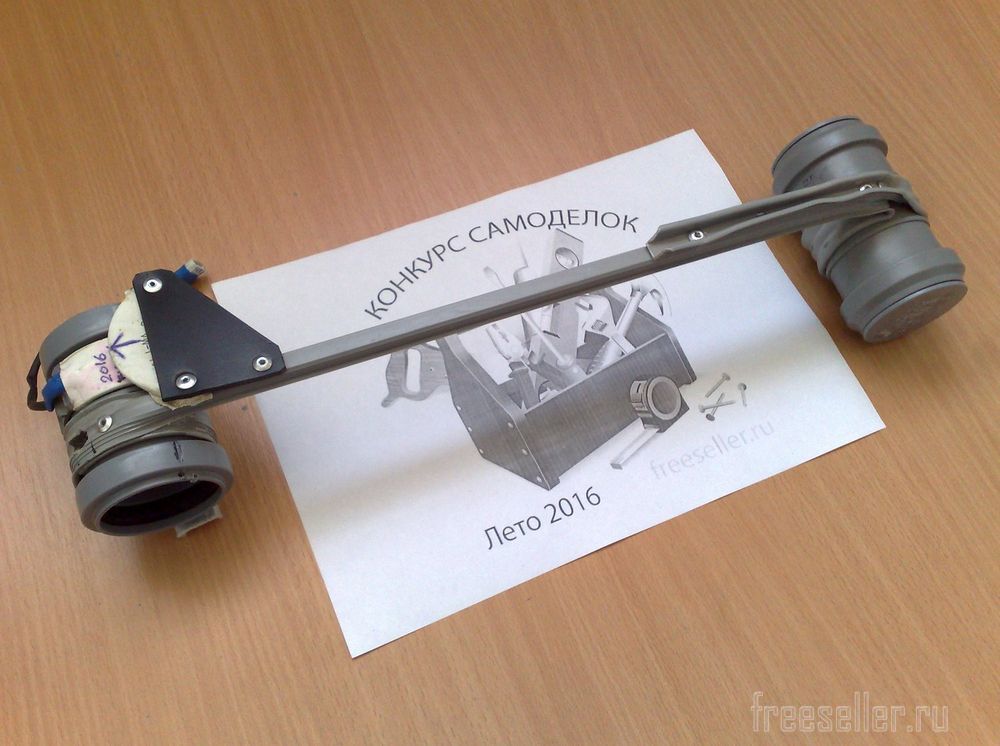

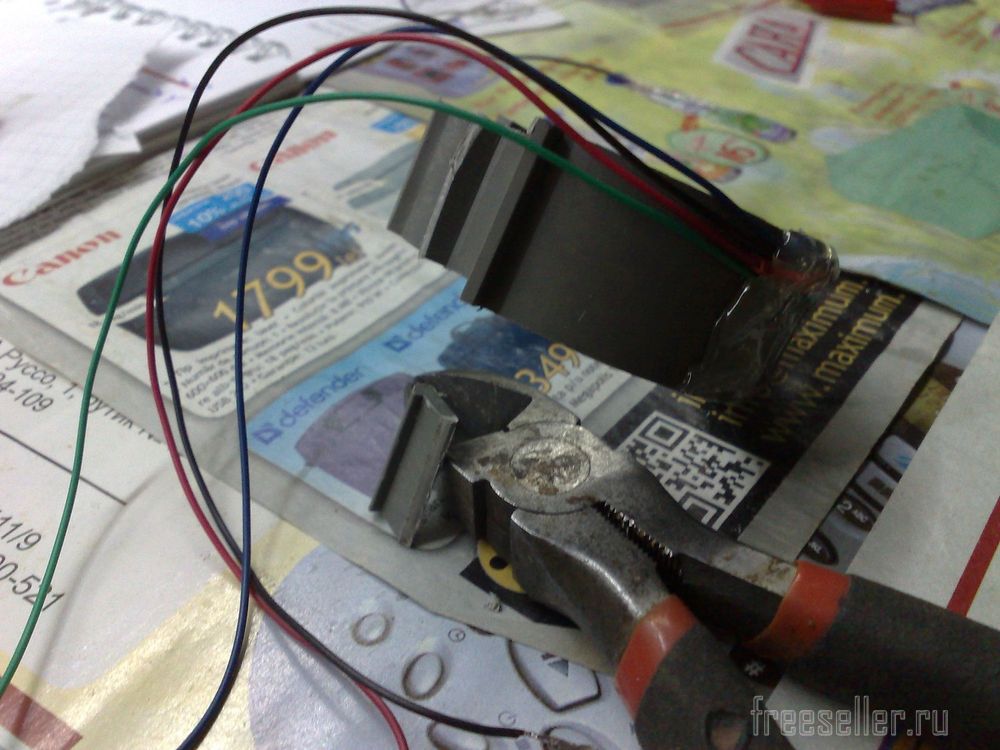

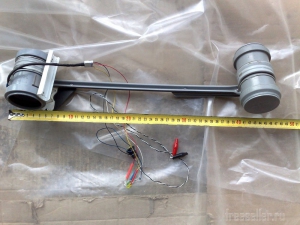

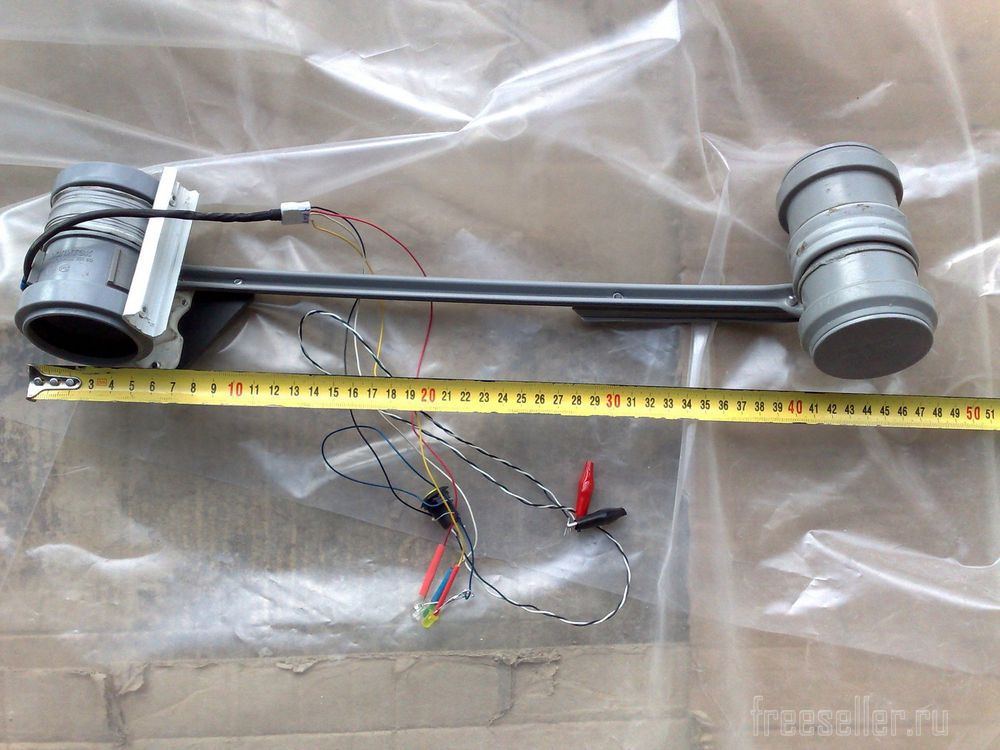

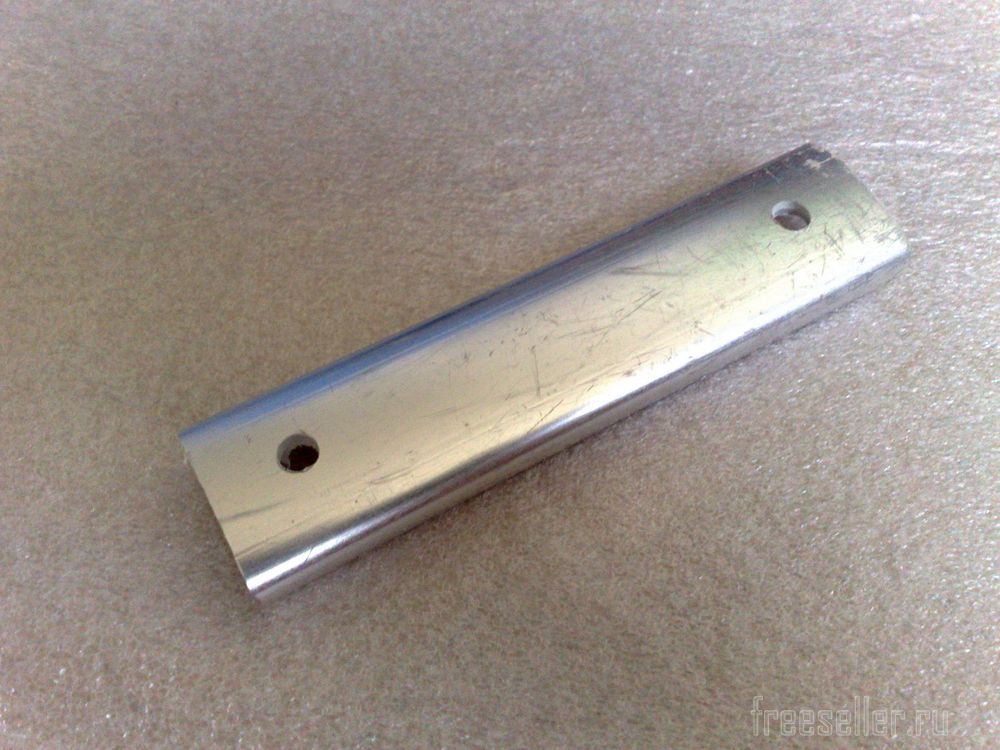

Исходя от длины держателя поплавка, зависит ход срабатывания устройства. В моем случае, длина составляет примерно 40см. Профиль поплавка надо нагреть строительным феном и уложить на муфту (это делается быстро), в последствии склеить и соединить заклепками. Получившейся хомут, должен обеспечить легкое вращение относительно муфты с герконами. Сам поплавок, установив заглушки, просто крепится к профилю заклепками. То, что конструкция поплавка имеет определенную гибкость, предотвратит, в дальнейшем его поломку. Также крепится к конструкции неодиновый магнит, так чтобы он находился на расстоянии срабатывания герконов. Просверлив отверстия в муфте, установите стопор поплавка, он нужен для правильного положения срабатывания при работе аппарата.

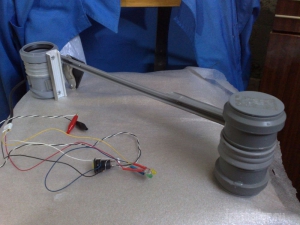

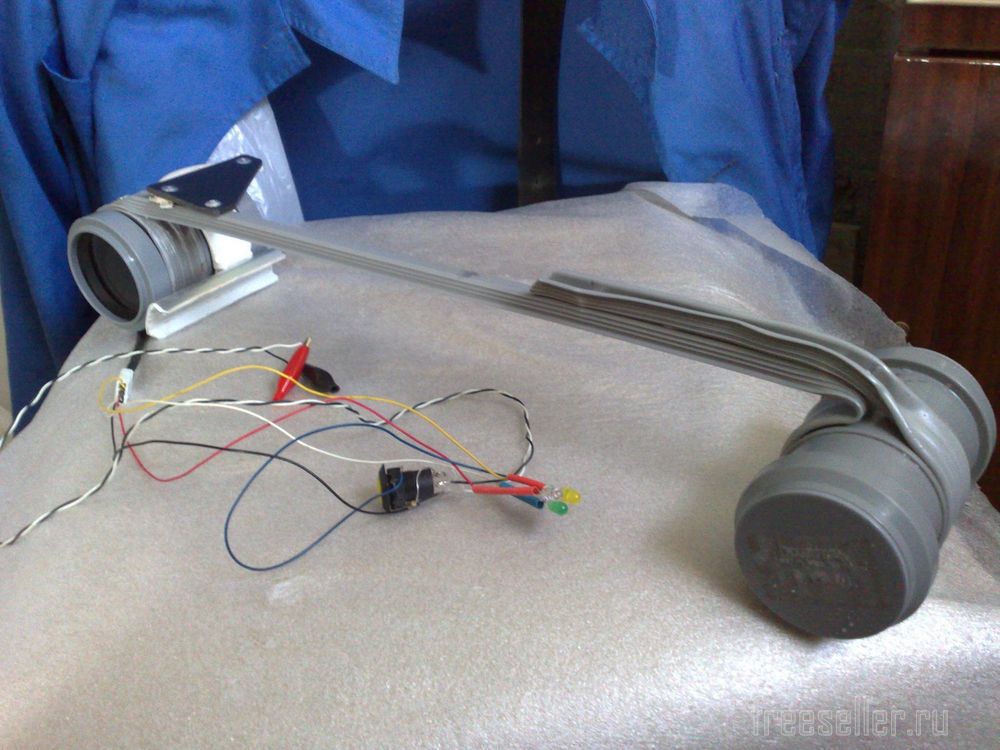

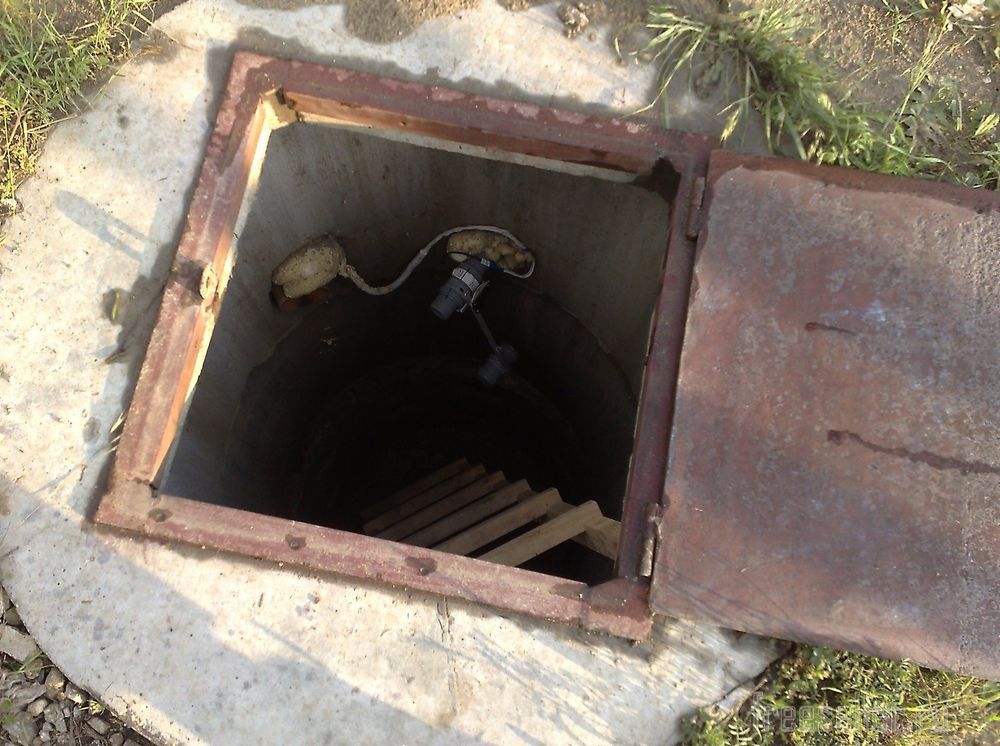

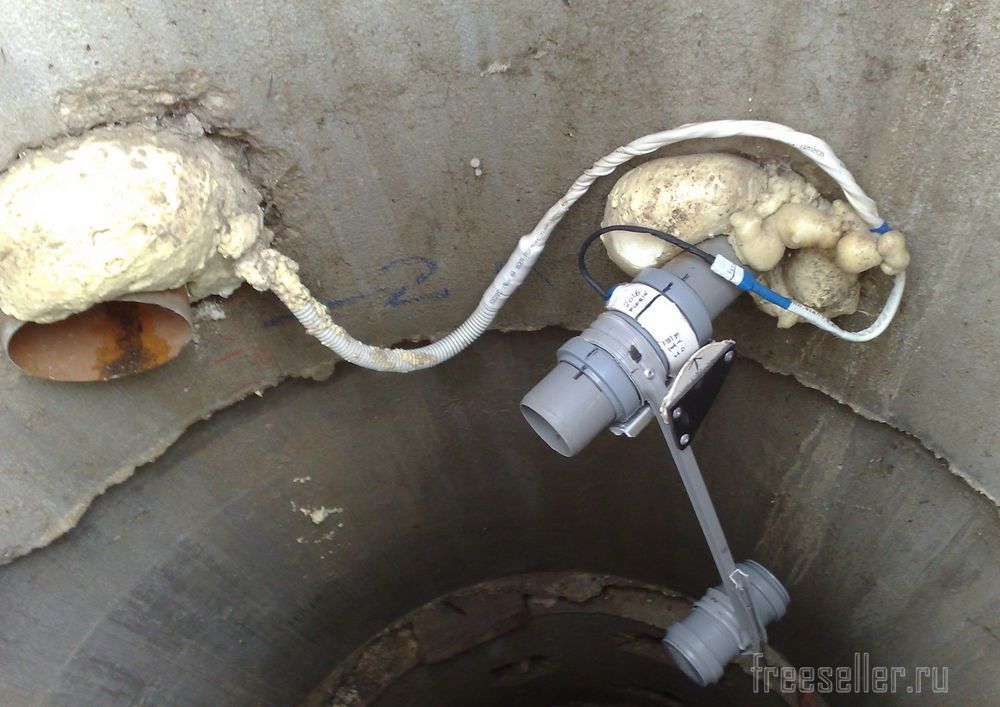

Остается лишь одеть собранную конструкцию на трубу и соединить штекер и светодиодный индикатор. Для надежности, можно просверлить сквозное отверстие через муфту и канализационную трубу, засунув в него стопорный, бронзовый шуруп или гвоздик. Данное устройство может быть закреплено и другими способами, например, установив одну заглушку на рабочею муфту и закрепив ее к поверхности резервуара (скажем, для летнего душа).

Ну, вот и все. Надеюсь, оказался Вам полезен. Желаю Вам креативности и упорства в домашних самоделках! "Полезные самоделки".
