Ставим магнитолу в ваз классику


Как сделать разъем под магнитолу и как поставить магнитолу своими руками.


Добрый день, дорогие читатели!


Данная статья будет полезна для тех, кто решил поставить автомагнитолу на ВАЗ классику.

При покупке новой "бороды" на ней разъем с завода идет под радиоприёмник, но в какой в наше время радио приемник-то?

Встанет вопрос: "как поставить автомагнитолу?" Все очень просто, в данной статье я как можно подробнее опишу процесс переделывания гнезда под магнитолу, как поставить сама магнитолу и как её в итоге подключить.


Установка автомагнитолы в Ваз классику

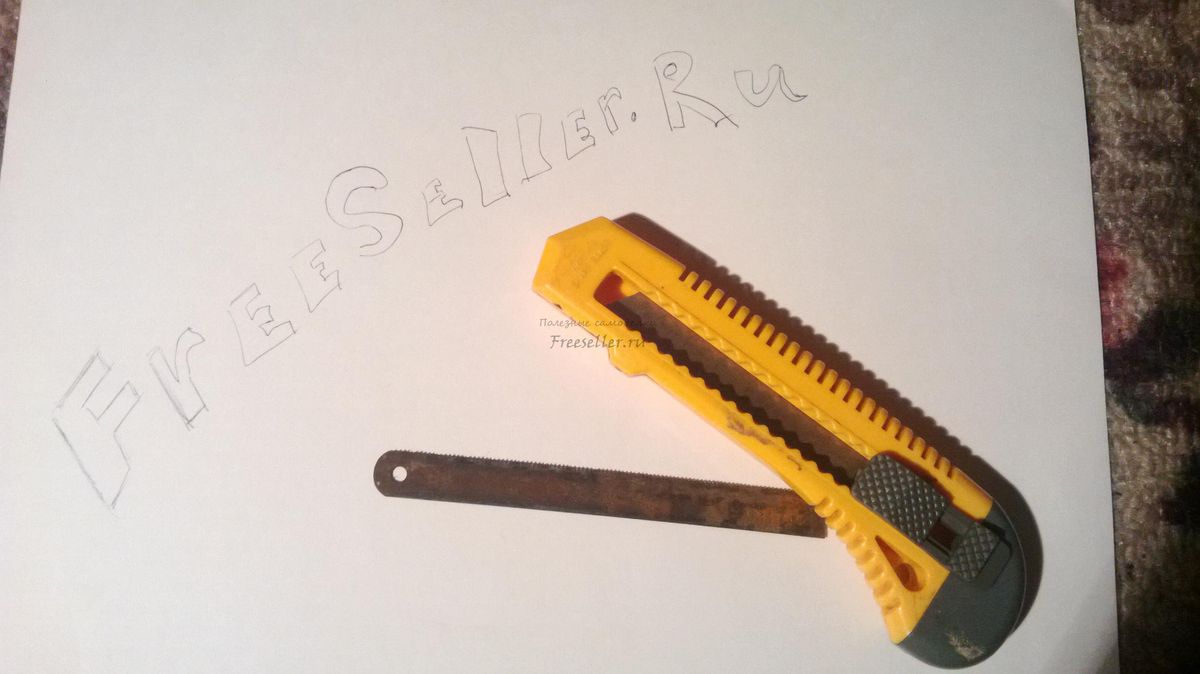

Для работы нам понадобится:

  • сама "борода"(у меня новая, только с магазина);
  • канцелярский нож;
  • полотно от пилки по металлу;
  • наждачная бумага;
  • напильник.
P.S. на фото нет напильника и наждачки т.к. в гараж уже отнёс.



Инструмент для установки автомагнитолы в Ваз классику

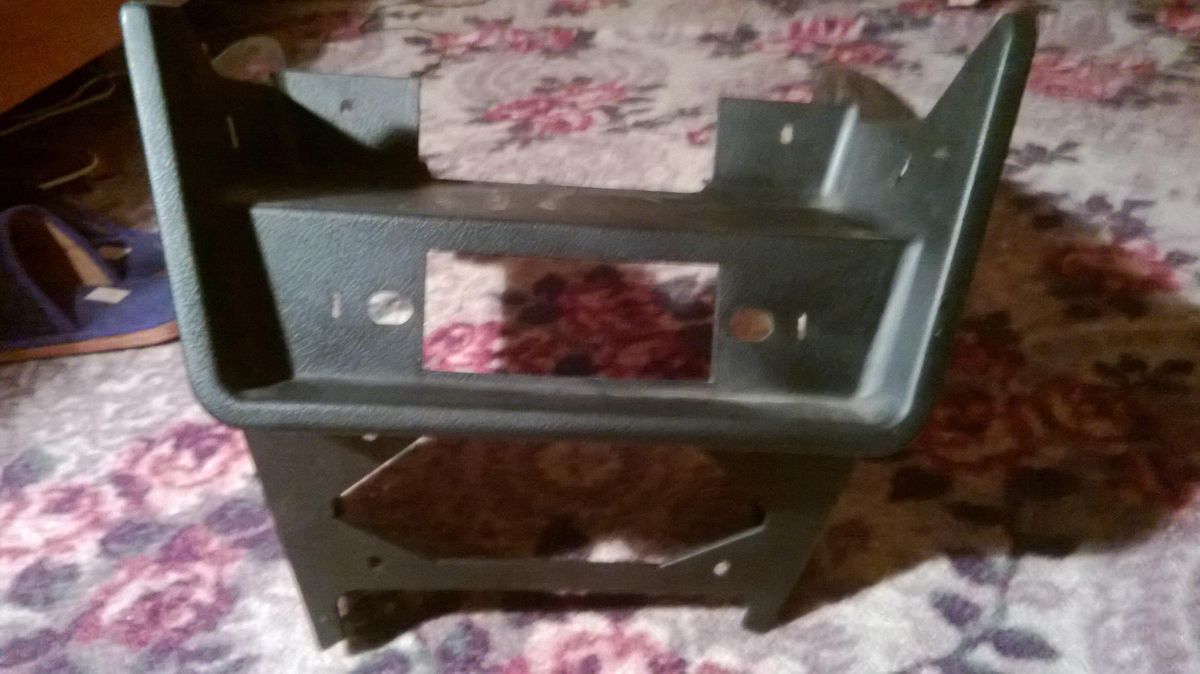

Итак, при покупке "бороды" на классику там разъем под радиоприемник, магнитола не влезет. На фото видно, "борода" чисто новая еще на фото, без всяких переделок.


Установка автомагнитолы в Ваз классику


Сначала меряем габариты магнитолы, размечаем на "бороде" где вырезать будем.

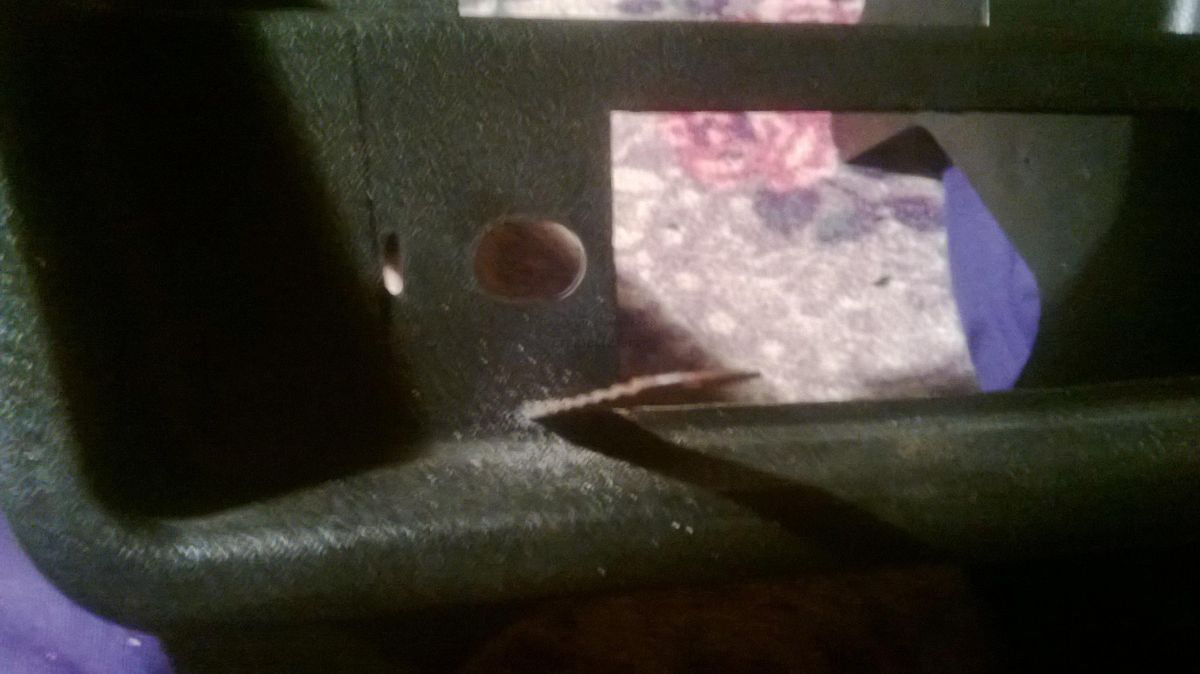

Потом берем полотно от пилки по металлу и начинаем выпиливать по начерченным линиям, я чертил фломастером.



Установка автомагнитолы в Ваз классику

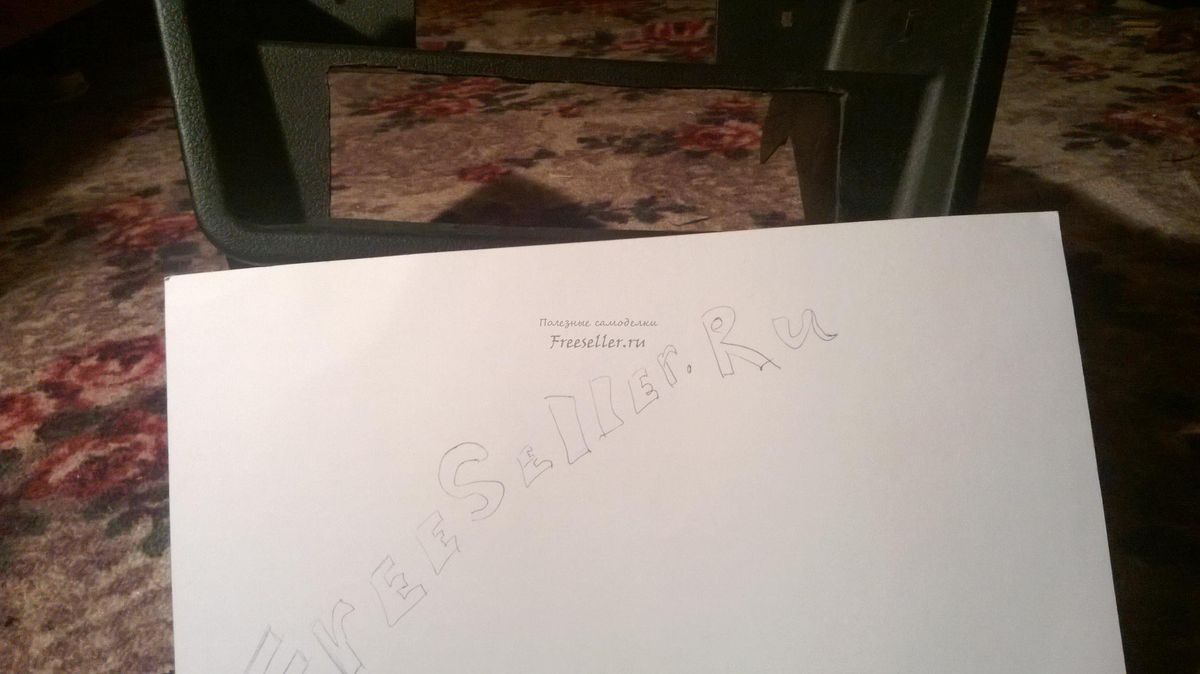

После как вырезали полотном по любому останутся "косяки" если большие то напильником корректируем, после наждачной бумагой все подравниваем, чтобы было гладко и красиво.


Установка автомагнитолы в Ваз классику


Гнездо готово, теперь устанавливаем саму магнитолу.


Установка автомагнитолы в Ваз классику

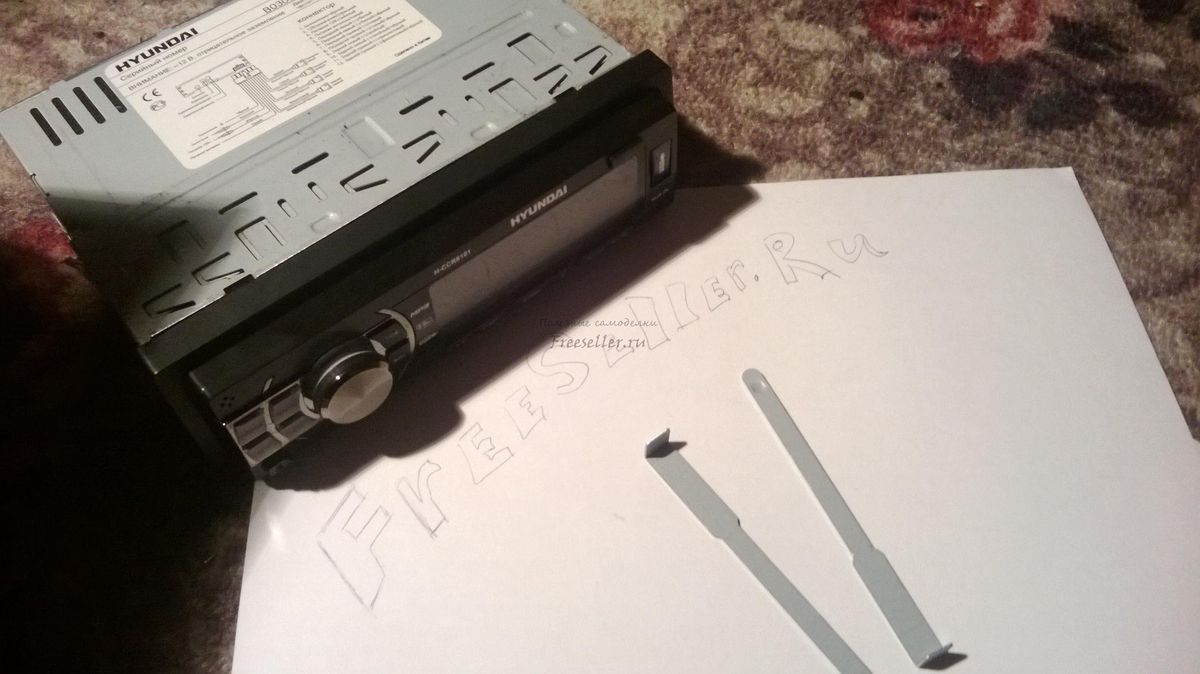

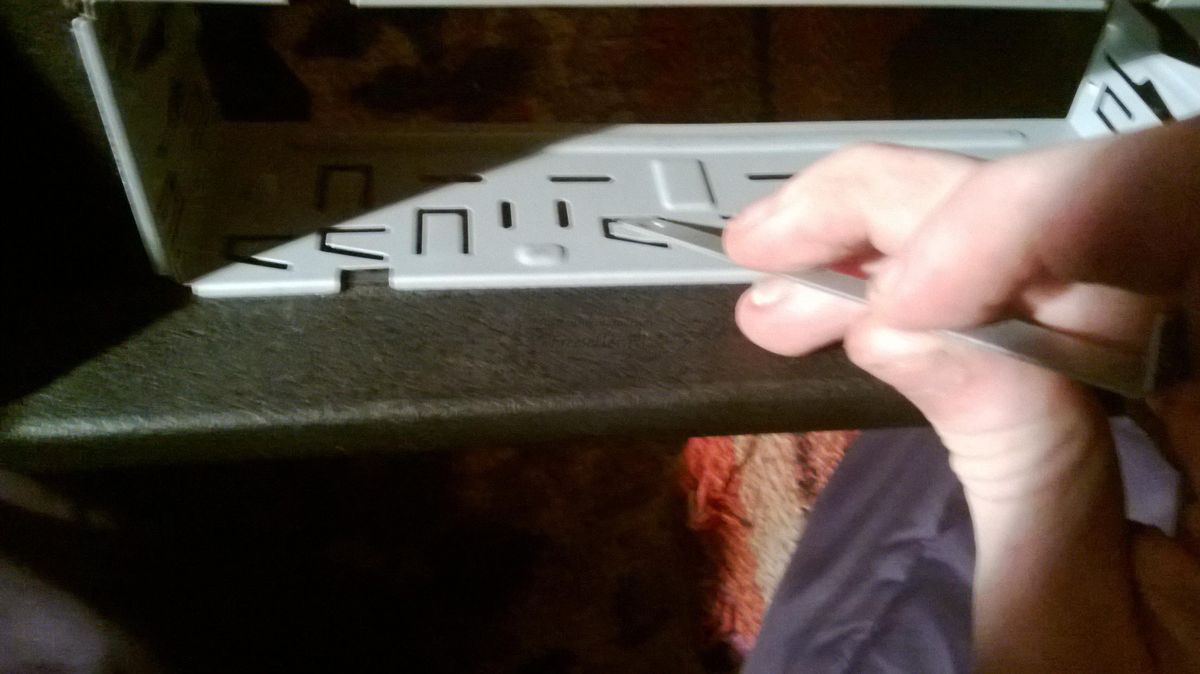

С магнитолой идут обычно лопатки и щиток фиксирующий магнитолу, лопатки нужны для того, чтобы доставать магнитолу с щитка. Так как я не нашел куда вставляются лопатки (а они как я понял вообще вставляются у меня только при полностью разобранном переде) я просто отогнул фиксирующие железки, вот они на фото.


Установка автомагнитолы в Ваз классику

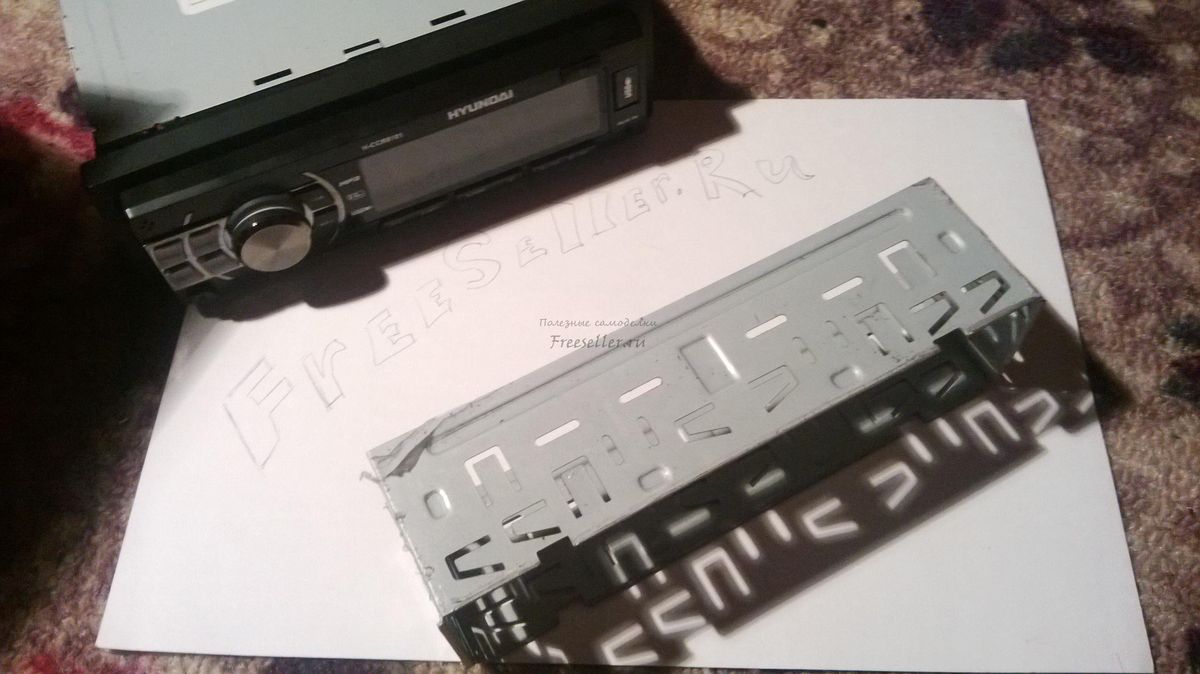

И снял щиток фиксирующий магнитолу.


Установка автомагнитолы в Ваз классику

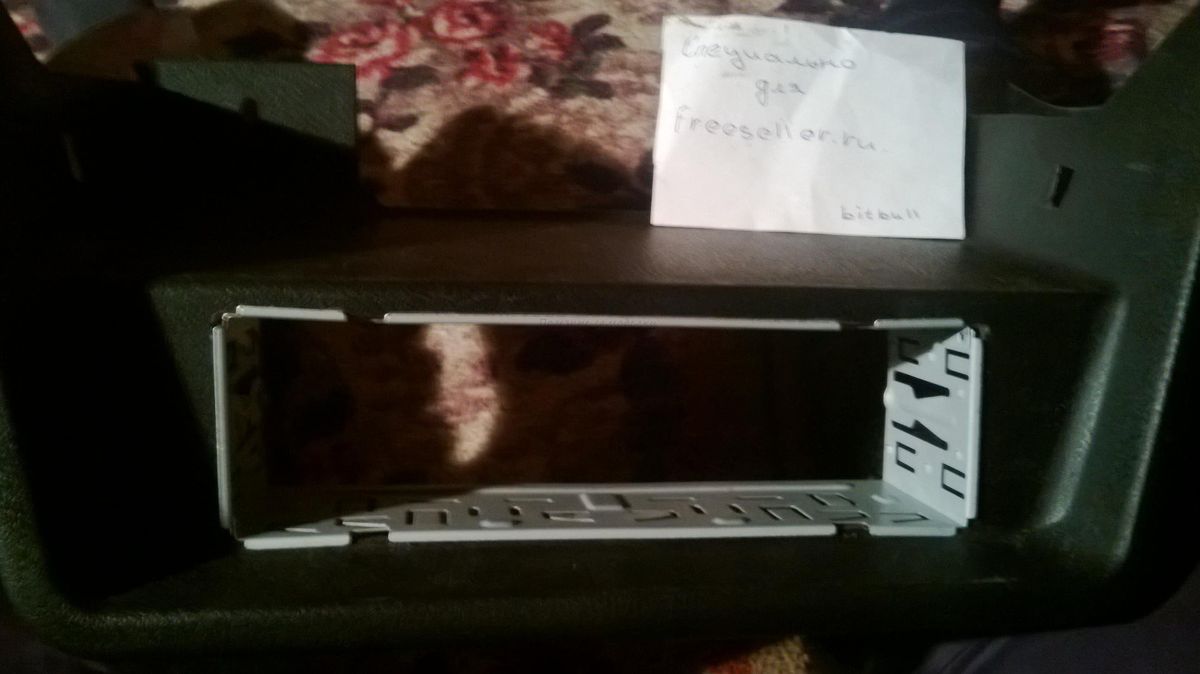

Потом эти "язычки" что отогнули, загибаем обратно внутрь (не сильно) и вставляем щиток в гнездо для магнитолы.



Установка автомагнитолы в Ваз классику

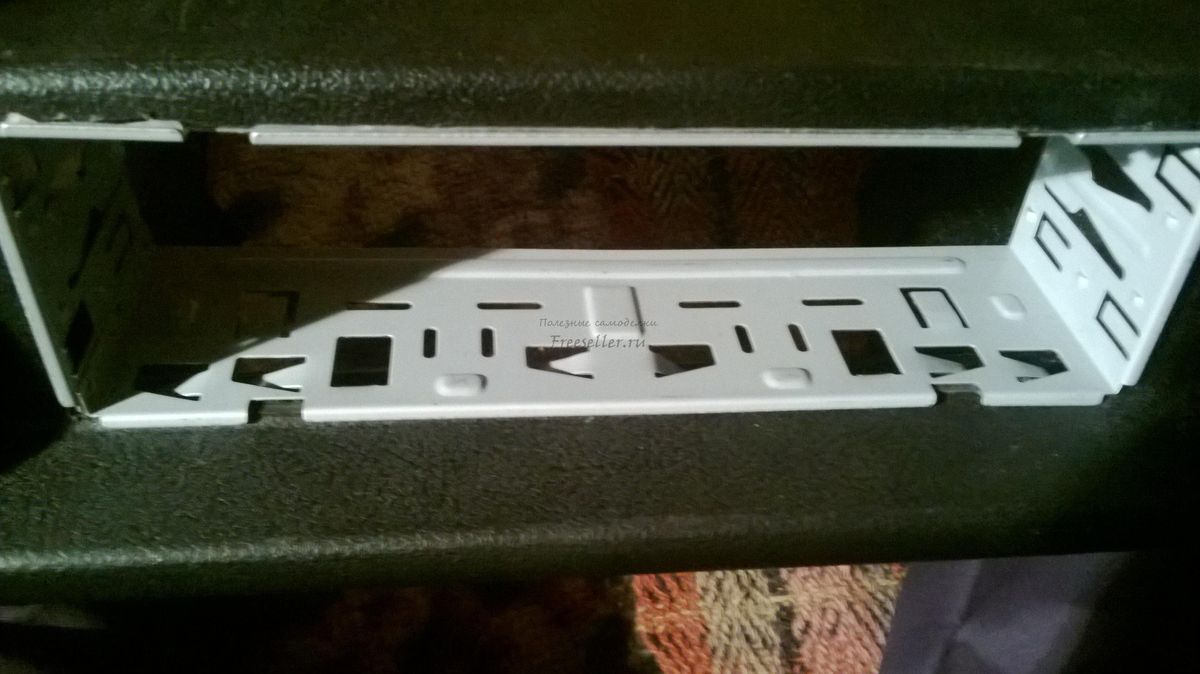

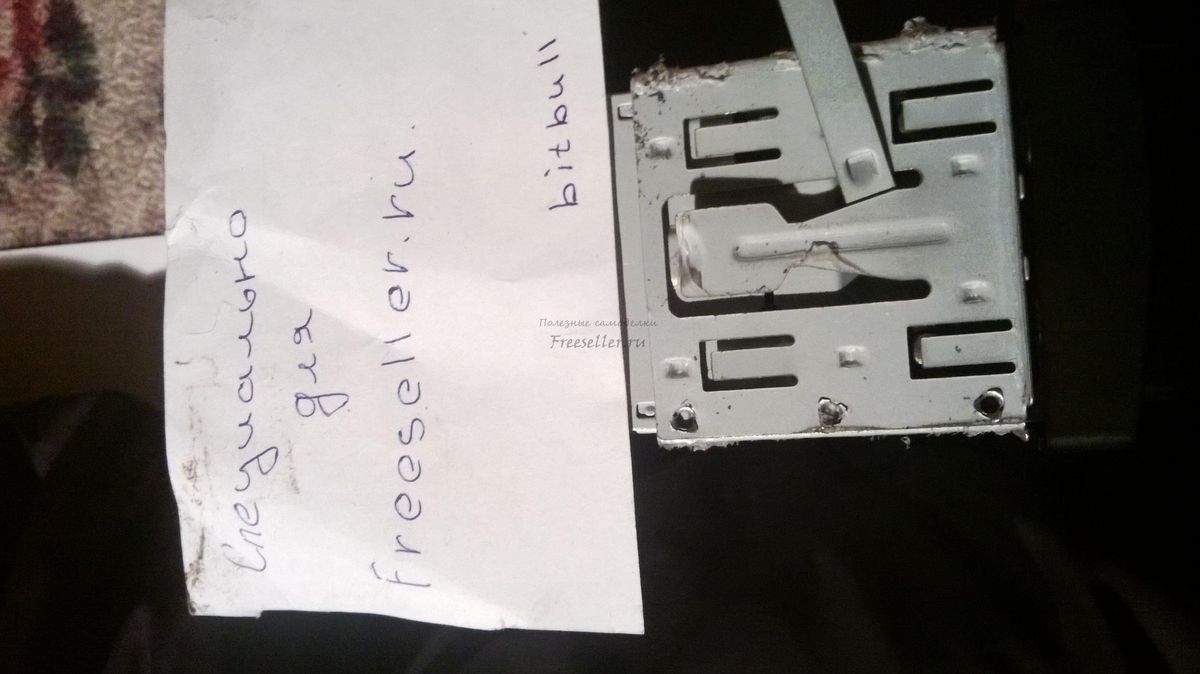

В щитке есть еще "язычки", которые фиксируют щиток изнутри. Их мы тоже отгибаем, для надежности конструкции.

Установка автомагнитолы в Ваз классику


Отгибаем побольше язычков, можно все как я сделал, можно выборочно.



Установка автомагнитолы в Ваз классику

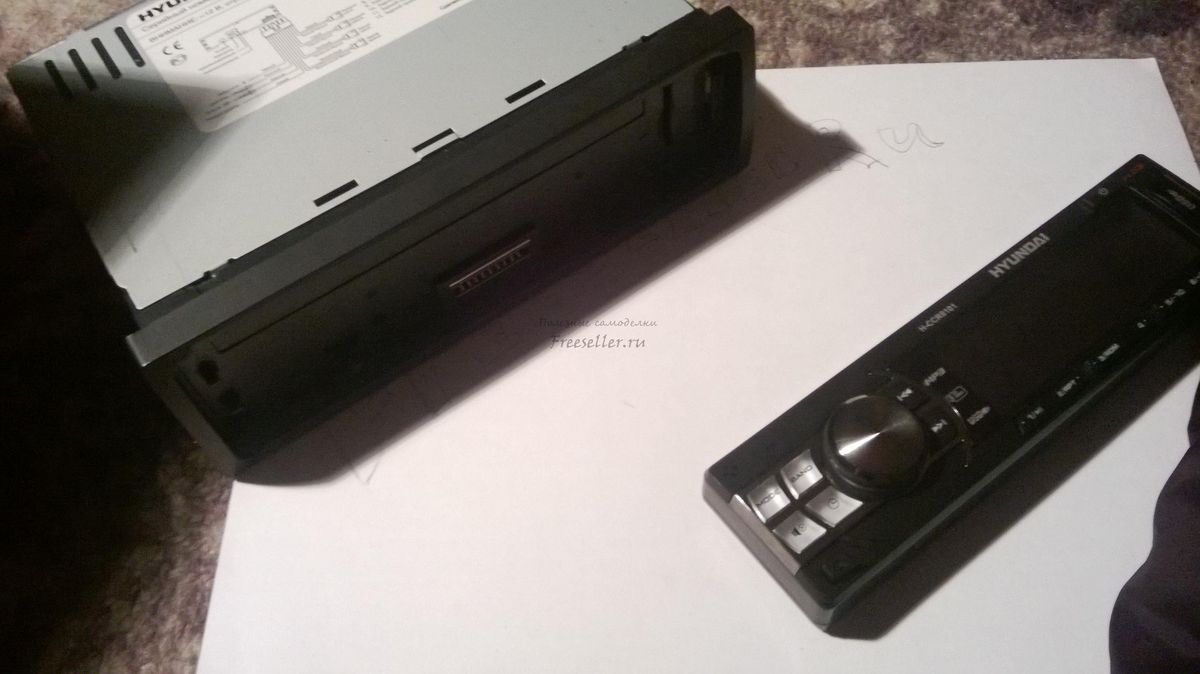

Если у вас съемная передняя панель в автомагнитоле, её снимаем, чтобы не повредить во время установки.



Установка автомагнитолы в Ваз классику

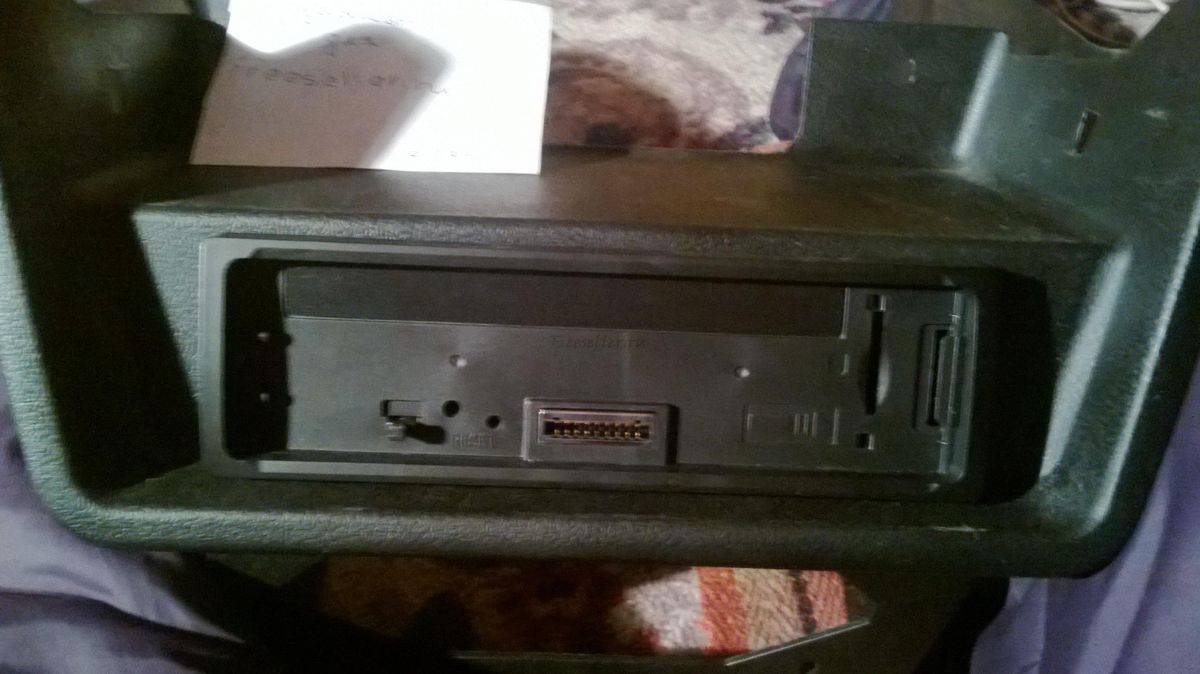

Теперь саму магнитолу аккуратно задвигаем в щиток, который уже установлен и зафиксирован.



Установка автомагнитолы в Ваз классику


Задвигаем магнитолу до конца, до небольшого щелчка.



Установка автомагнитолы в Ваз классику


Магнитола надежно стоит и хорошо зафиксирована, теперь ставим нашу панель, которую сняли.



Установка автомагнитолы в Ваз классику

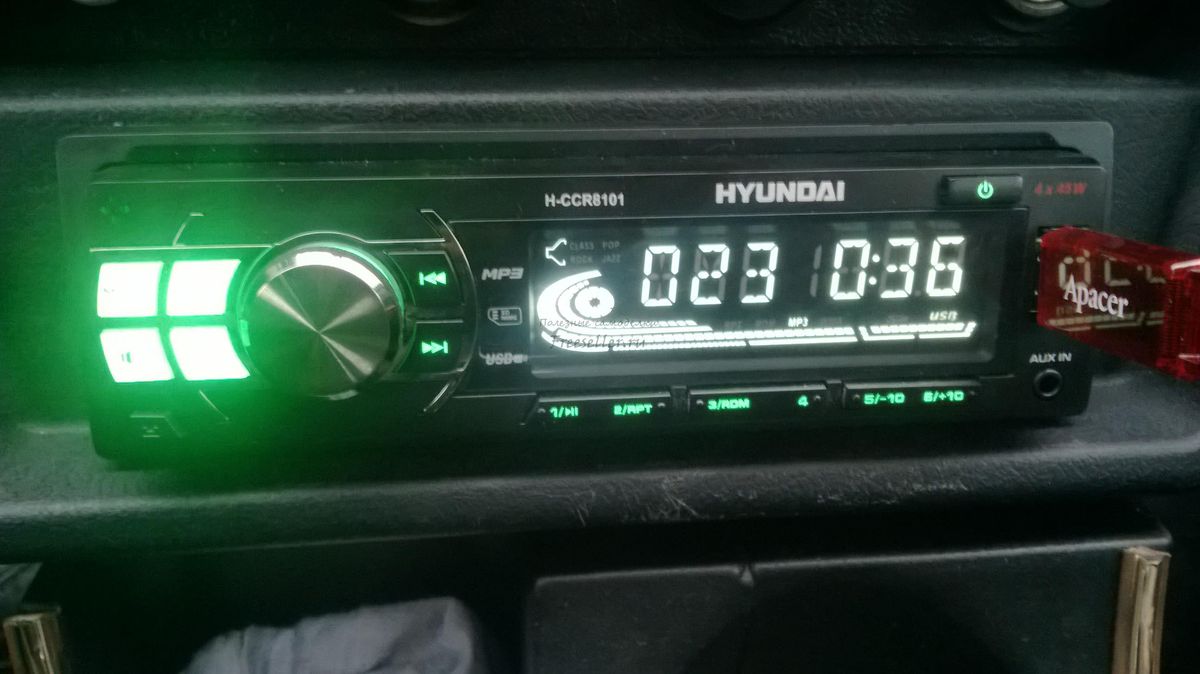

Всё, готово! Наша магнитола установлена, но ее нужно еще подключить.


В комплекте с магнитолой идет обычно жгут проводов, который вставляется сзади в специальное гнездо в магнитоле, и в итоге торчащие провода подключаются дальше.


Распиновка проводов (обычно встречаются такие):

  • Черный-заземление (минус, масса);
  • красный-зажигание плюс;
  • желтый-тоже плюс (за настройки отвечает, обычно вместе с красным сматывают);
  • синий-питание антенны;
  • белый-передний левый динамик;
  • серый-передний правый динамик;
  • зеленый-задний левый динамик;
  • фиолетовый-задний правый динамик.


Антенну подключать в специальный для нее разъем.

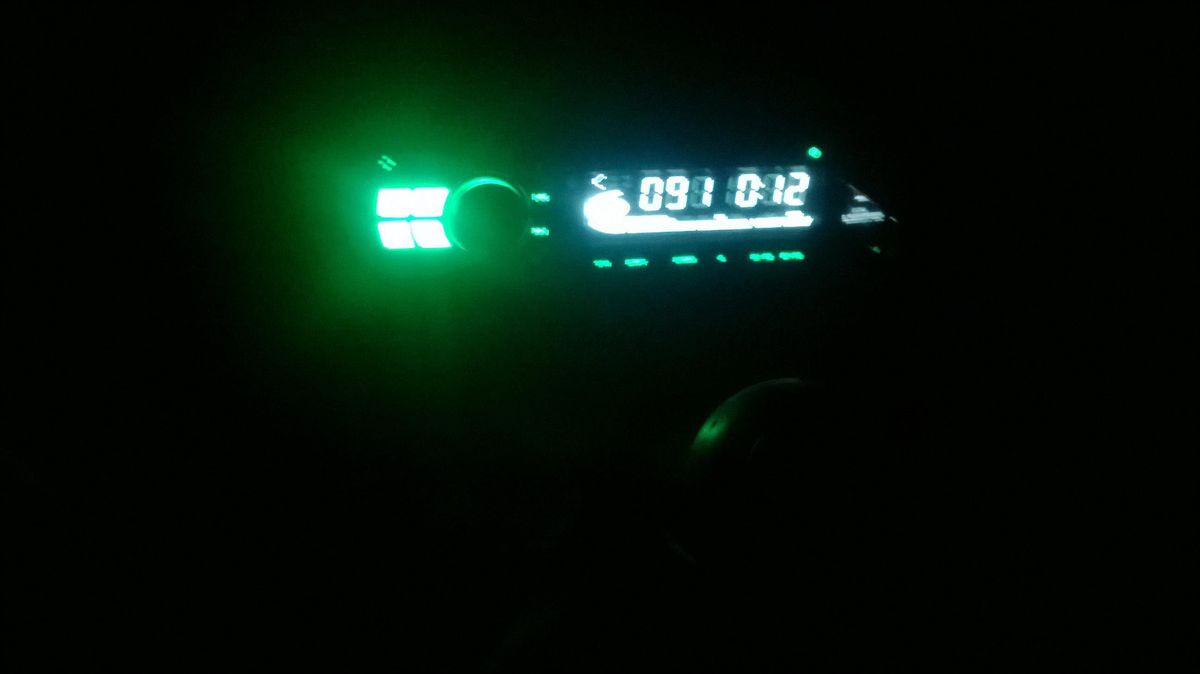

Всё, магнитола готова к работе, спасибо за прочтение.



Установка автомагнитолы в Ваз классику


Всем удачи!
