Ремонт клинящего ремня безопасности на автомобилях ВАЗ


Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.


Что значит заклинивающий ремень? Со временем начинает подклинивать механизм ремня безопасности, то есть не дает вытащить ремень из катушки, даже когда Вы тянете его очень медленно, а быстро пристегнуться зимой становится настоящей проблемой.

Проблема проста и решаема за десять минут не выходя из автомобиля.

Со стороны пассажира Я такую операцию уже провёл, теперь представляю фотоотчёт по ремонту ремня водителя.

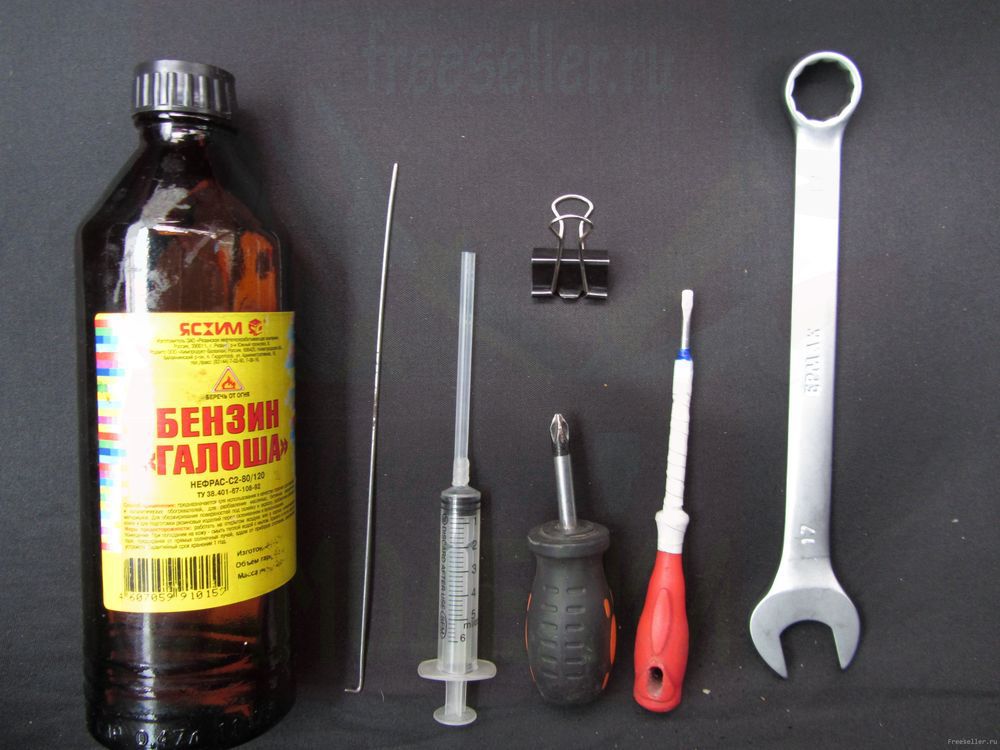

Инструменты и материалы

  • отвёртка крестовая, короткая
  • отвёртка шлицевая
  • гаечный ключ на "17" накидной
  • прищепка канцелярская
  • полиэтиленовый пакет или кусок плёнки - для защиты сиденья от загрязнения
  • спица вязальная стальная или кусок жёсткой проволоки
  • шприц с трубочкой*
  • бензин "Галоша" или бензин для зажигалок*(если в канистре с маленьким носиком, то шприц не нужен)

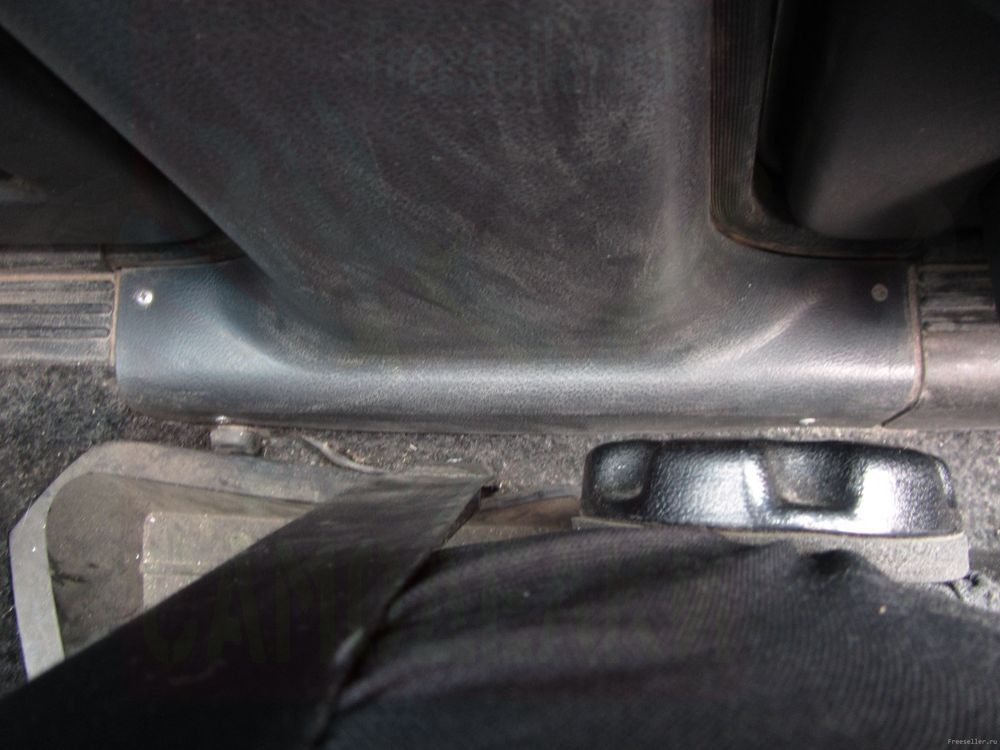

Короткой крестовой отвёрткой отворачиваем 4 самореза нижний накладки средней стойки и снимаем накладку, потянув её вверх.

Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.

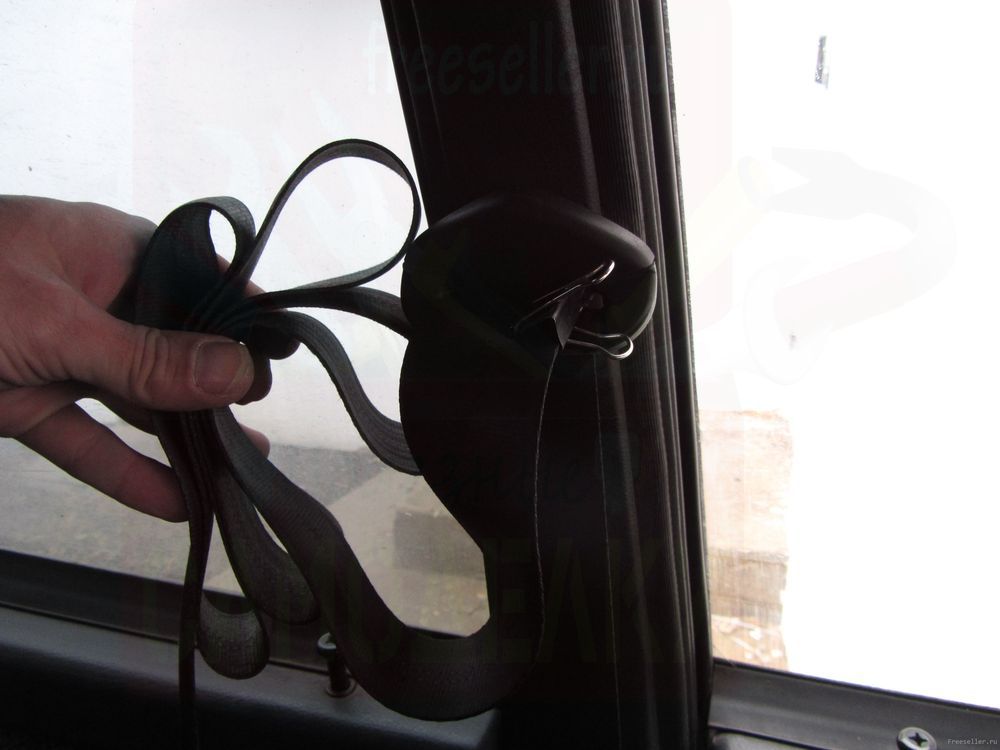

>Далее вытягиваем весь ремень и стопарим его прищепкой на проушине.


Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.

Ключём на 17 выворачиваем болт крепления катушки ремня и извлекаем её из кронштейна.

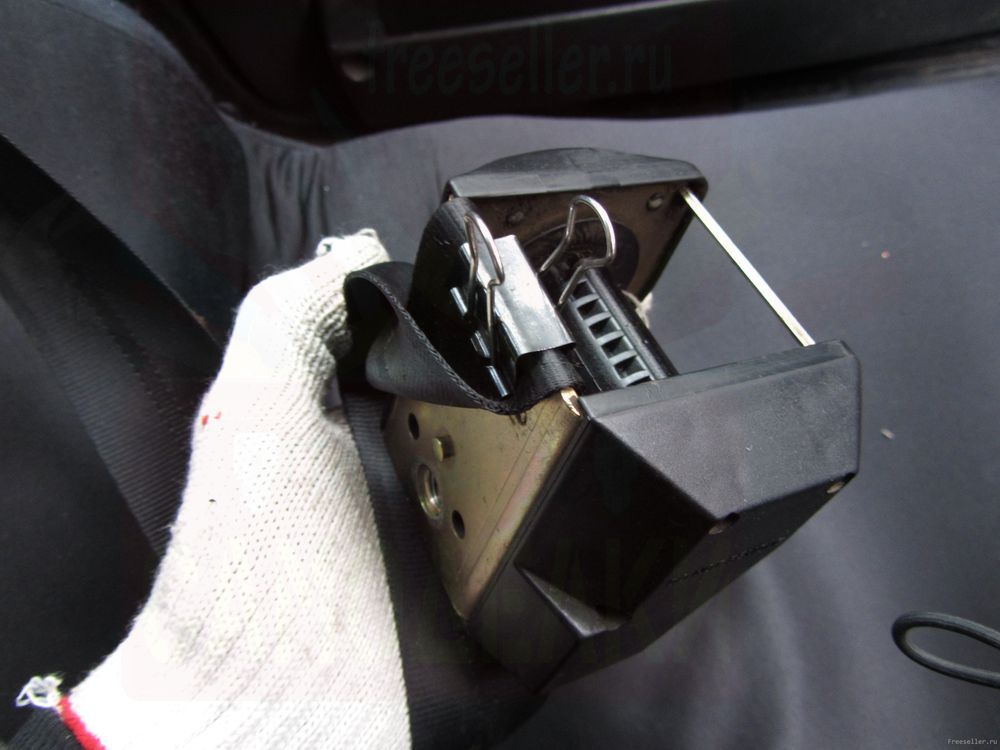

Удерживая ремень от сматывания, фиксируем ремень на самой катушке той же прищепкой.


Фиксация ремня необходима для удобства далее производимых операций.


Далее накрываем сидение, например полиэтиленовым пакетом, что бы его не пачкать,

кладём на него катушку, а Сами пересаживаемся на соседнее.

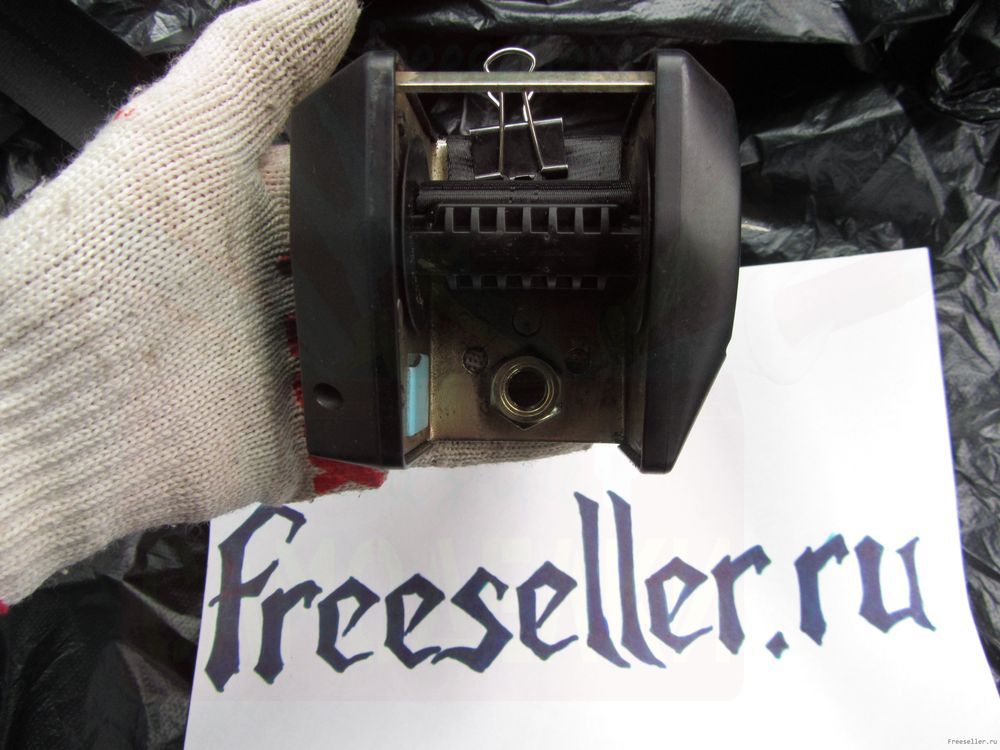

Теперь Нам нужна крышка, под которой инерционный механизм. Обычно она толще (на фото она слева), но можно

и потрясти катушку - под которой крышкой будет греметь - та и нужна.

Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.

Что бы снять крышку, из неё нужно извлечь 4 пластиковых пистона - Выдавливаем их спицей,

придерживая их рукой от вылетания.

Поддеваем крышку шлицевой отвёрткой и снимаем её..

Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.

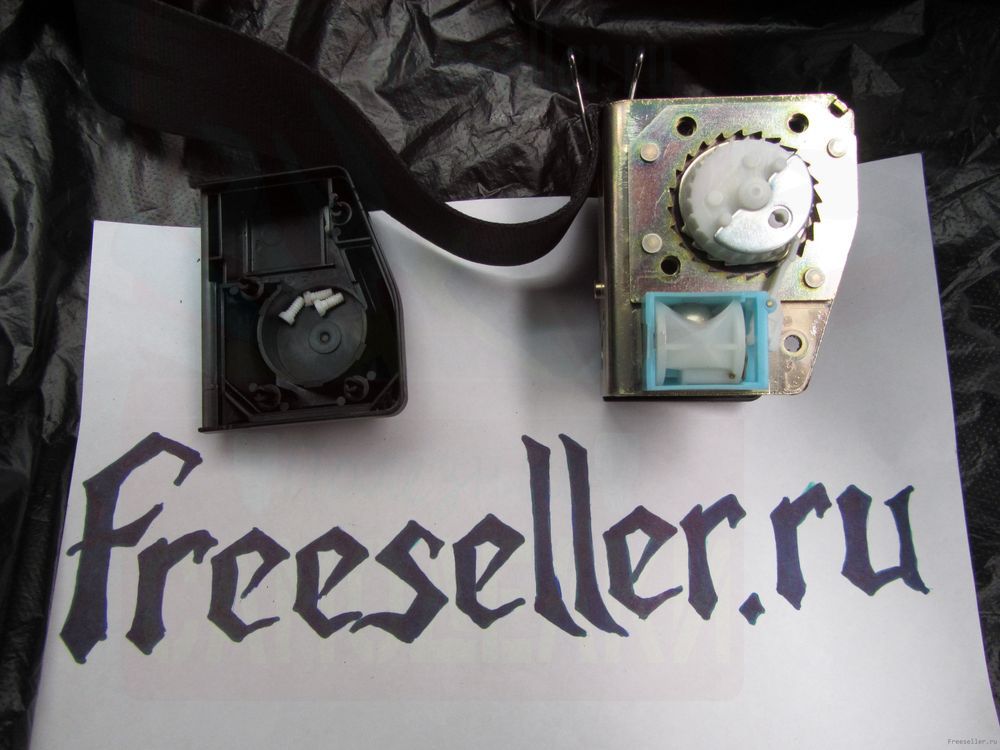

>Перед нами открывается первый механизм ремня (Извлекается свободно, пальцами) - Это коробочка с цилиндром, с шариком внутри, и "коромыслом".

Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.

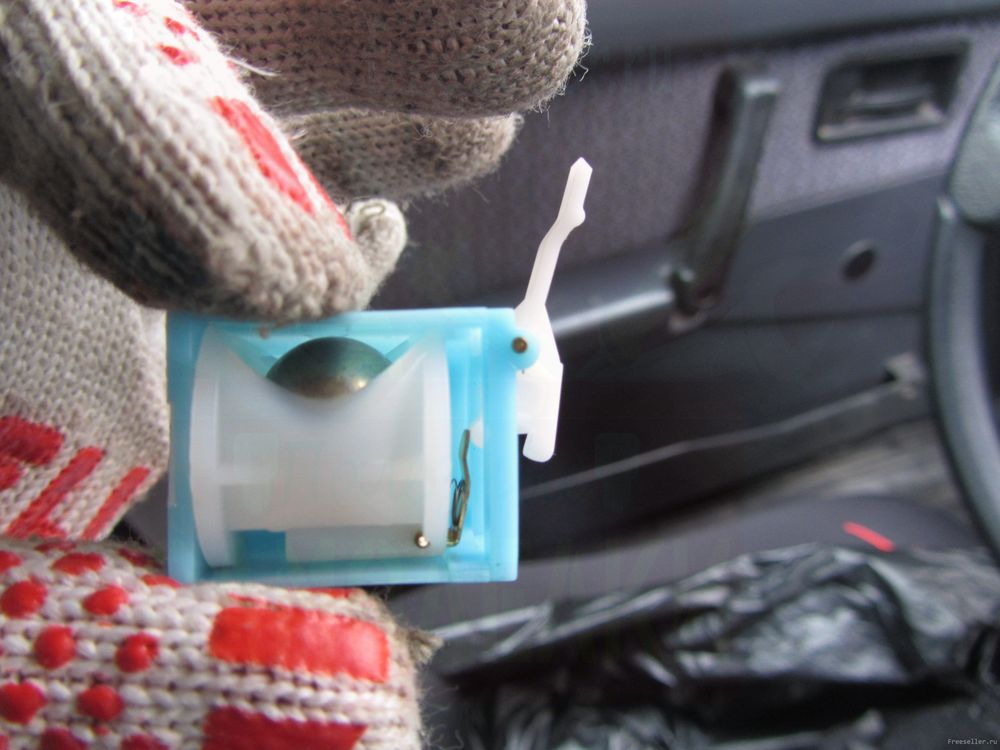

Проверяем коромысло,- свободно ли оно на оси вращения? Расположив "коромысло" вертикально, наклоняем его верхнюю часть в сторону шарика.

Оно должно принимать вертикальное положение быстро и без малейших заеданий!


Если заедания есть, то промываем ось вращения "коромысла" , пока оно не станет вращаться на оси абсолютно свободно!

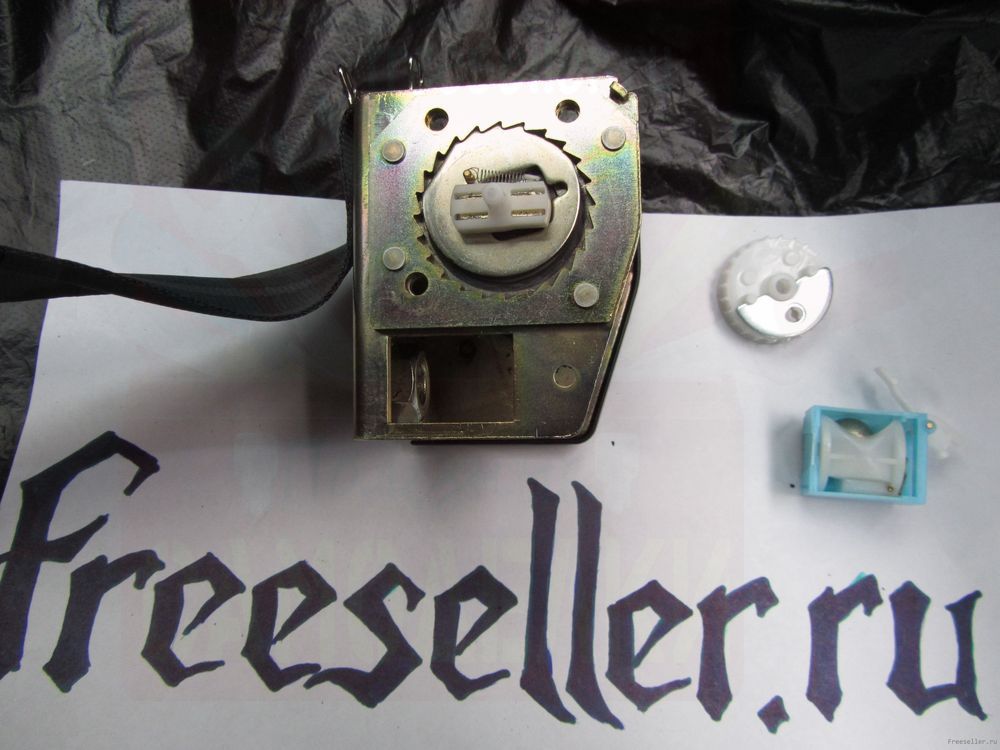

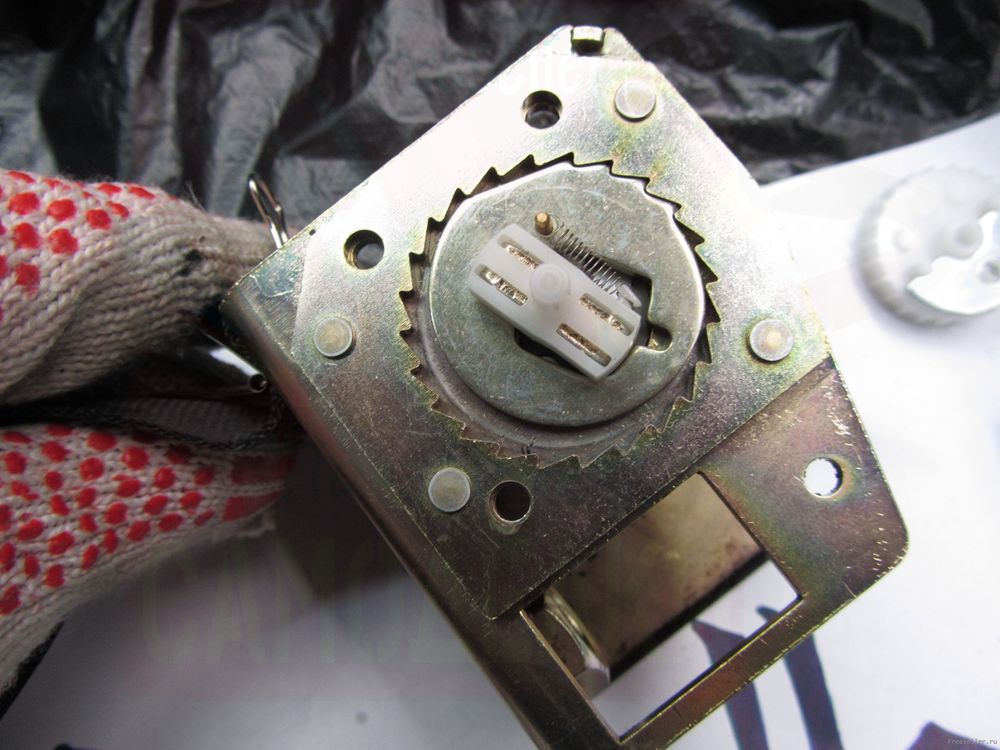

Далее второй механизм - инерционный - Он стальной и находится под пластиковой шестернёй. Она снимается свободно, пальцами.


Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.

В центре зубчатого отверстия находится эксцентрик с зубцами (который заклинивает ремень при резком выдёргивании) пространство под которым нужно очистить. Для этого льём немного бензина по периметру отверстия и немного в центр, удерживая ремень от сматывания на время снимаем прищепку.


Берём катушку в одну руку так, что бы указательным пальцем удерживать пластиковую направляющую с пружинкой, а другой стягиваем и наматываем ремень несколько раз и несколько раз резко дёргаем, что бы механизм пришёл в зацепление. После чего, снова фиксируем ремень на катушке и повторяем такую операцию ещё 1-2 раза.


Как за 10 минут отремонтировать заклинивающий ремень прямо в автомобиле и не снимая его целиком.

Готово !

Собираем катушку и ставим её на место в обратном порядке.

Зотов Алексей, г.Самара


4

комментария

38 141

просмотр

Похожие самоделки

Комментариев 4
  1. Благодарю. за подробный фотоотчет. Предстоит проделать такую же работу. буду знать как это сделать.
    0
  2. Цитата: leha
    Благодарю. за подробный фотоотчет. Предстоит проделать такую же работу. буду знать как это сделать.



    Напишите пожалуйста о результате Вашего ремонта:

    Помогла ли Вам эта статья?
    С какими трудностями Вы столкнулись?
    Конечный результат - Как работает ремень после такого ремонта?

    Ваше мнение для Меня важно !
    -1
  3. Алексей, лично у меня с катушкой ремня безопасности такая проблема:
    Ремень как в ней перехлестнулся, и его никак не получается расправить. Чую пахнет здесь разбором катушки по вышеописанной схеме.
    0
  4. Цитата: Albor
    Алексей, лично у меня с катушкой ремня безопасности такая проблема:
    Ремень как в ней перехлестнулся, и его никак не получается расправить. Чую пахнет здесь разбором катушки по вышеописанной схеме.


    Нет, Я думаю, что в Вашем случае, достаточно снять накладку (нижняя накладка средней стойки) и смотать весь ремень, и расправляя ремень, намотать его заново.
