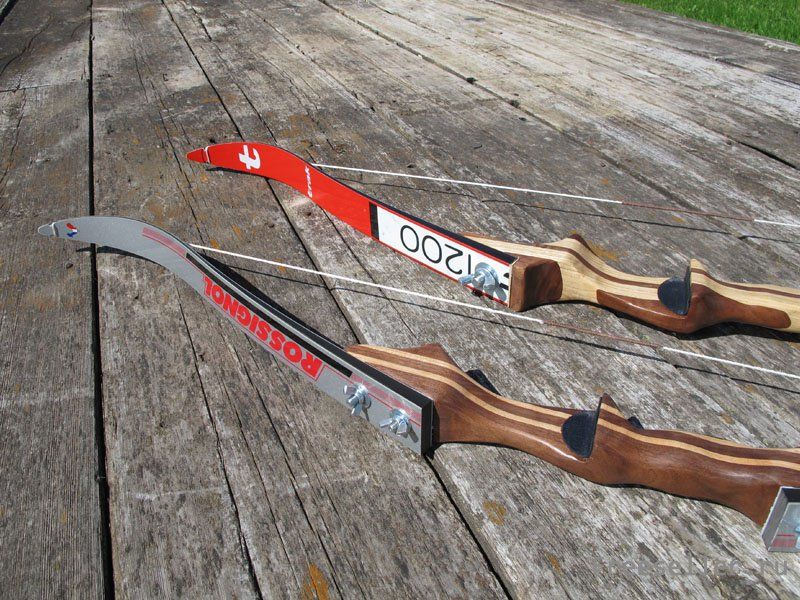

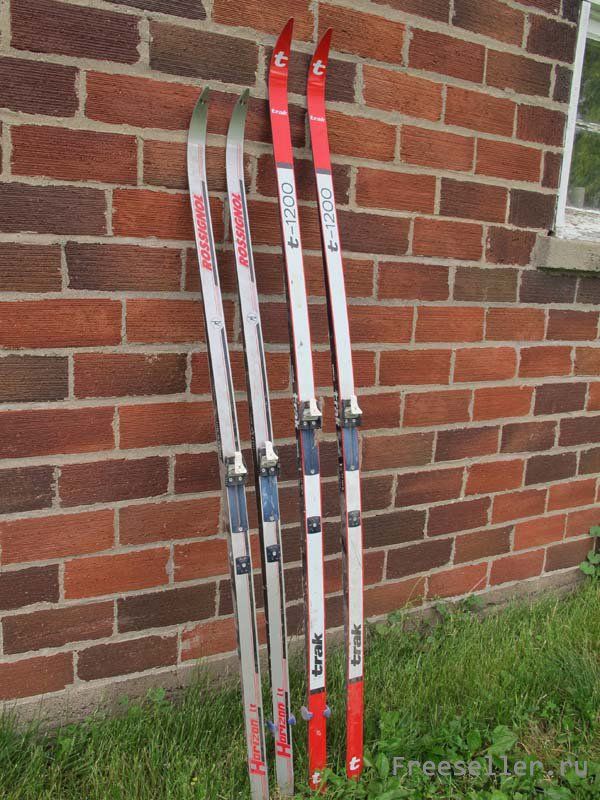

Используя это пошаговое руководство, можно изготовить самодельный лук из старых лыж своими руками. Лыжи замечательно подходят для изготовления плеч лука. Прежде всего, они одинаковые. Не нужно беспокоиться о том, что у материала будут разные характеристики, можно рассчитывать, что плечи лука будут сгибаться одинаково. Также не нужно будет беспокоиться о том, чтобы изогнуть дерево – передние концы лыж уже изогнуты.
Ниже перечисленные инструменты не являются необходимыми, но помогут значительно облегчить процесс, в случае изготовления более сложной рукоятки для лука.
Посмотреть онлайн файл: F07W4SYHI3TYV5P.pdf Скачать файл:
F07W4SYHI3TYV5P.pdf [644,33 Kb] (cкачиваний: 19693) .pdf
Посмотреть онлайн файл: FLXRD9YHI3TRPB5.pdf Скачать файл:
FLXRD9YHI3TRPB5.pdf [603,44 Kb] (cкачиваний: 12547) .pdf
Посмотреть онлайн файл: FS0TRVYHI3TIR9O.pdf Скачать файл:
FS0TRVYHI3TIR9O.pdf [437,12 Kb] (cкачиваний: 11359) .pdf
Посмотреть онлайн файл: FYUO6P2HI3TRPB6.pdf Скачать файл:
FYUO6P2HI3TRPB6.pdf [352,19 Kb] (cкачиваний: 10705) .pdf

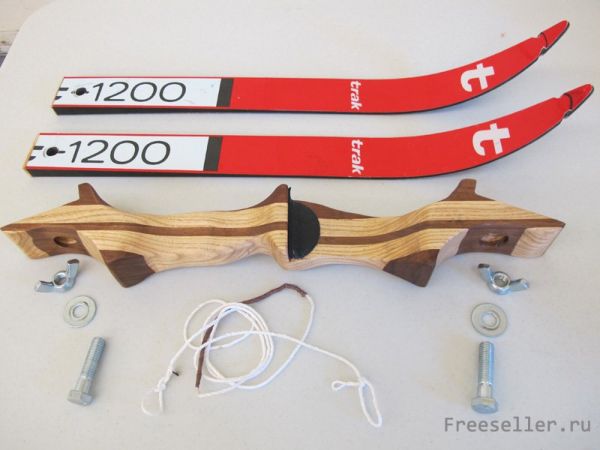

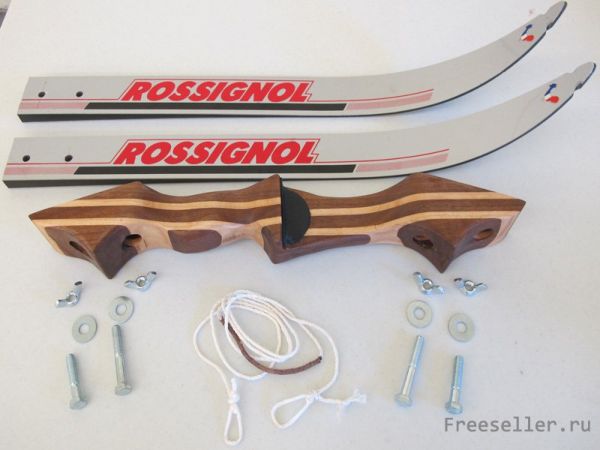

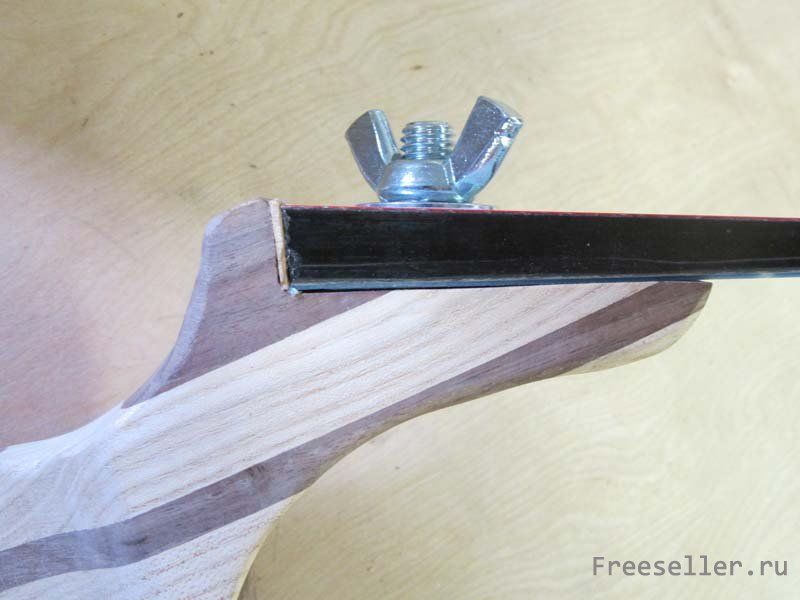

Разборный лук включает в свою конструкцию два плеча, которые прикрепляются к обеим сторонам рукояти с помощью гаек. На рукояти должны быть две плоские поверхности для крепления плеч, место для хвата рукой, и полка-вырез для прохода стрелы. Рукоять не должна гнуться (совсем!) во время использования лука! Пока лук удовлетворяет этим трем условиям, не имеет значения, как он будет выглядеть. Сейчас есть хорошая возможность проявить свои творческие способности.
Разработку дизайна лука начните с пары набросков на листе бумаги. Я сделал несколько уменьшенных набросков, чтобы у меня было несколько идей до того, как рисовать рукоять в полную величину.

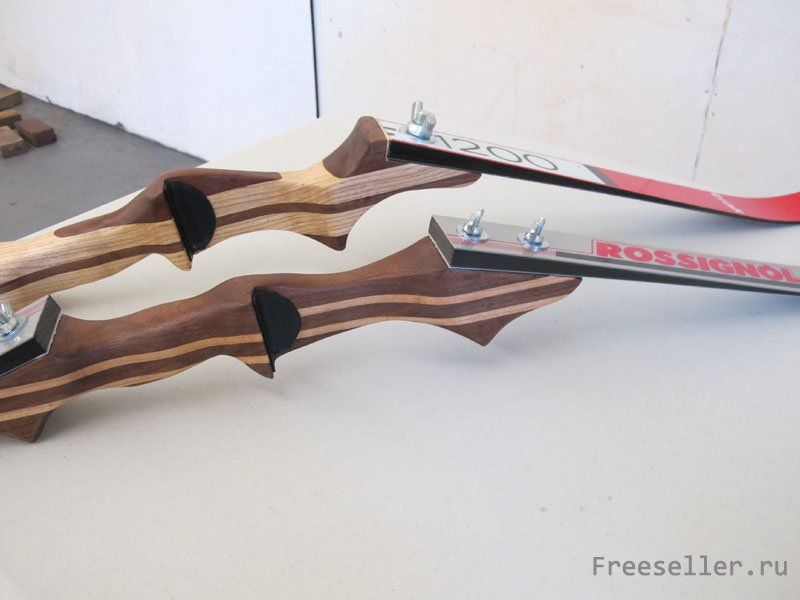

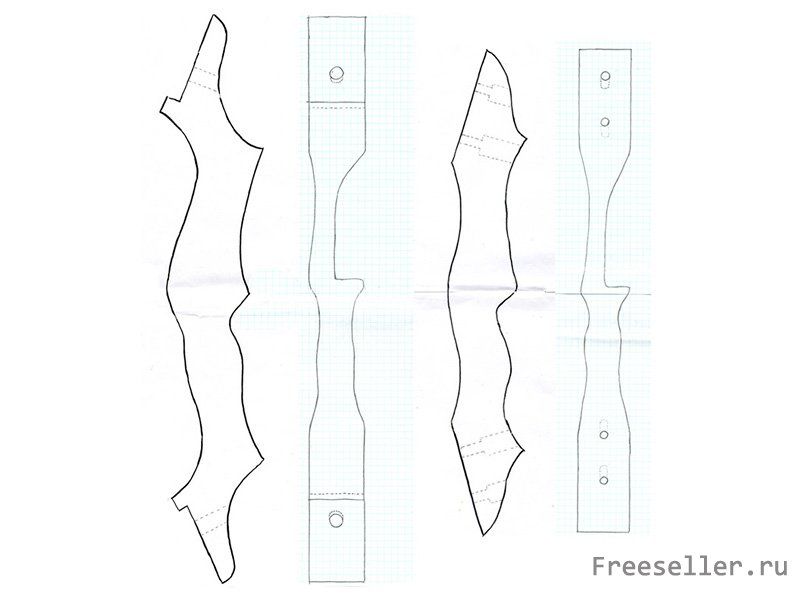

Две рукояти, созданные мной, были приблизительно длиной 51 и 46 см. Рукоять, изображенная слева, была разработана с использованием только одного болтового крепления, фиксирующего плечо лука, а правая - с использованием двух болтового крепления каждого плеча. Не обращайте на это особого внимания. Даже после того, как лук полностью создан, есть способы для изменения угла, увеличивающего силу натяжения тетивы. Мы вернемся к этому позже.

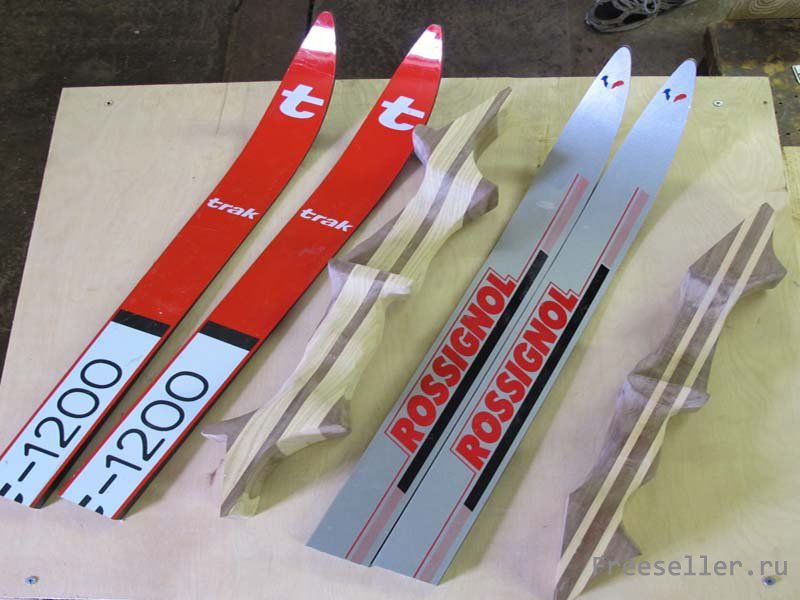

Далее я сделал модель рукояти из пенопласта толщиной 5 см. Этот шаг не является необходимым, но это может быть полезно при последующем вырезании рукояти из дерева.

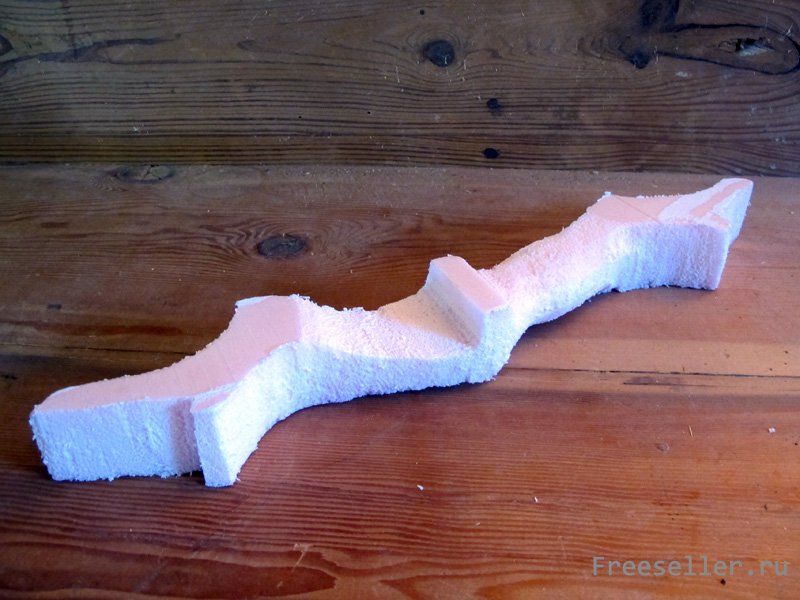

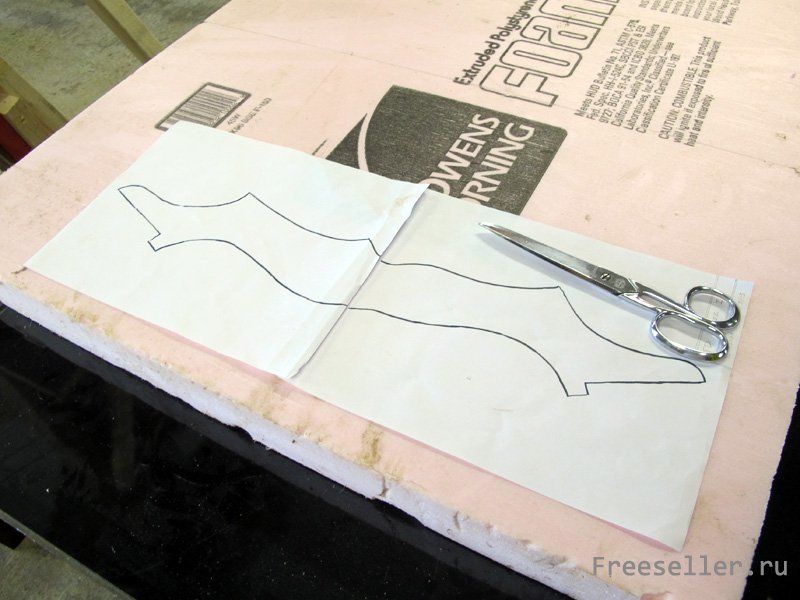

Сделайте копию своего рисунка, чтобы у вас оставался оригинал рисунка для переноса на дерево. Вырежьте и приклейте эскиз к пенопласту и вырежьте его с помощью ножа или рашпиля.
На рукояти из пенопласта вы сможете подобрать удобную форму той части, за которую будет держаться рука, подогнать изгибы до того, как изготавливать рукоять из дерева. Мне пенопластовая модель очень помогла. Я не очень силен в переносе трехмерной картинки из своего воображения на плоскость. Обладание трехмерной моделью позволило мне подкорректировать дизайн перед изготовлением рукояти из дерева.

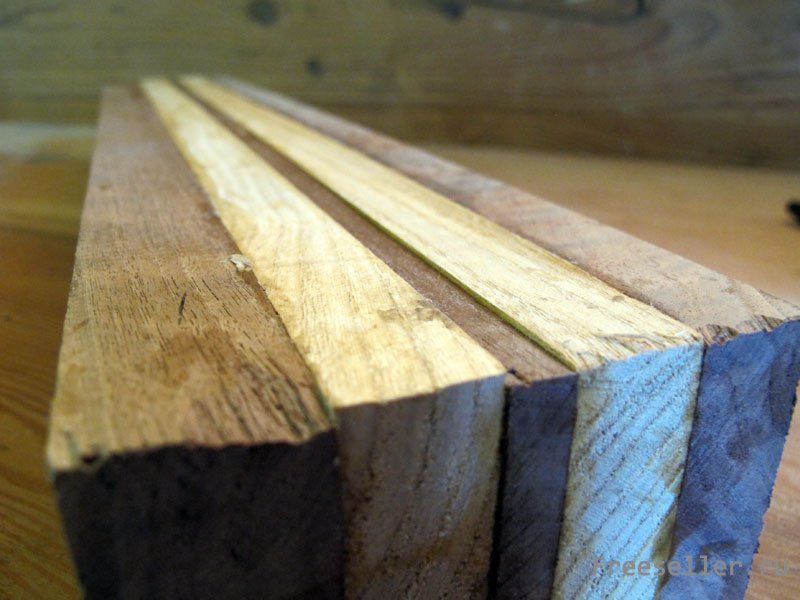

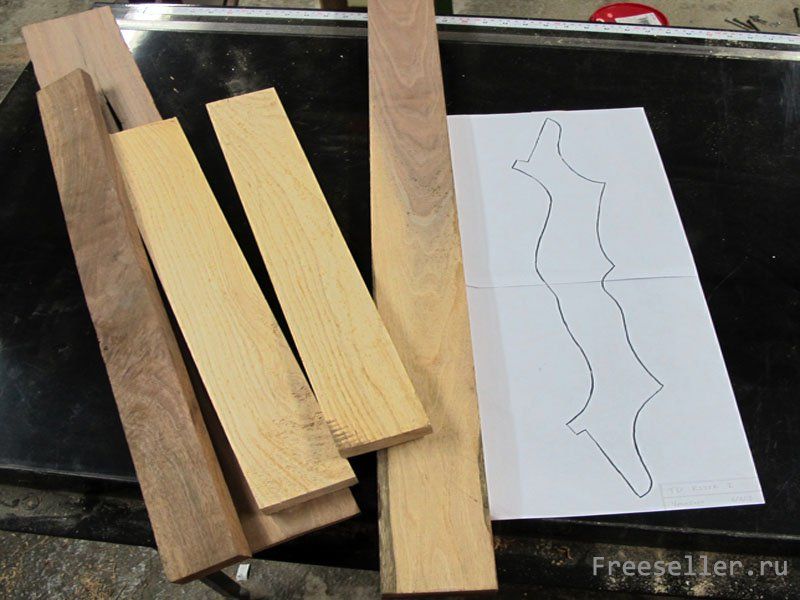

Потребуется несколько кусков древесины грецкого ореха, дуба, ореха пекана. Потратьте немного времени, чтобы «поиграть» с ними, составить из дерева разных пород интересную цветовую комбинацию.

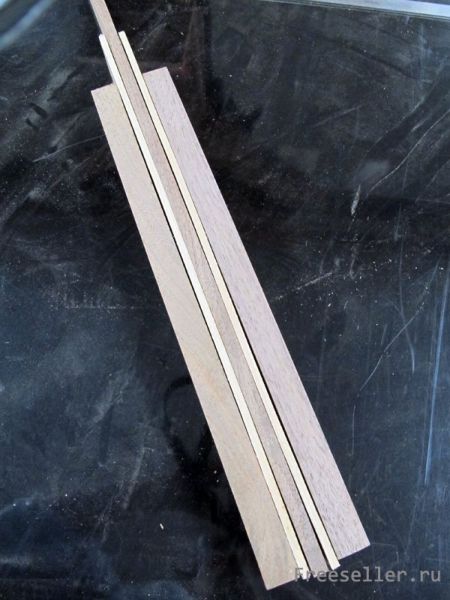

С помощью настольной пилы придайте отобранным кускам дерева одинаковую ширину (вдоль волокон). Ширина заготовок должна быть приблизительно на 5 мм больше самой широкой части лыжи. В моем случае это составило приблизительно 5 см для обоих пар лыж. Припуск в 5 мм будет позже удален наждачной бумагой. Теперь нарежьте дощечки в один размер по длине (поперек волокон).
Для этого я воспользовался ручной циркулярной пилой. Обратите внимание, дощечки получились немного неровными. Для качественного склеивания важно, чтобы дощечки прилегали друг к другу так плотно, как только возможно. Если у вас есть рубанок или рейсмус, сделайте дощечки ровными или прошкурьте их с помощью наждачной бумаги, надетой на прямоугольный деревянный брусок.
Теперь деревянные дощечки готовы к склеиванию. Любой клей для склейки деревянных поверхностей нам подойдет. Далее я использовал клей для дерева. Если после склеивания вы выполните финишное покрытие каким-либо полиуретаном, то в использовании именно водостойкого клея нет необходимости.

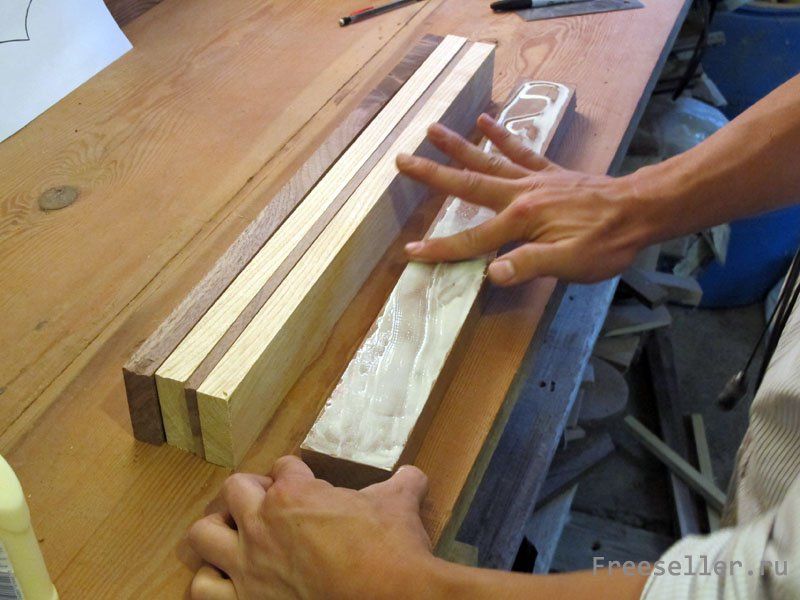

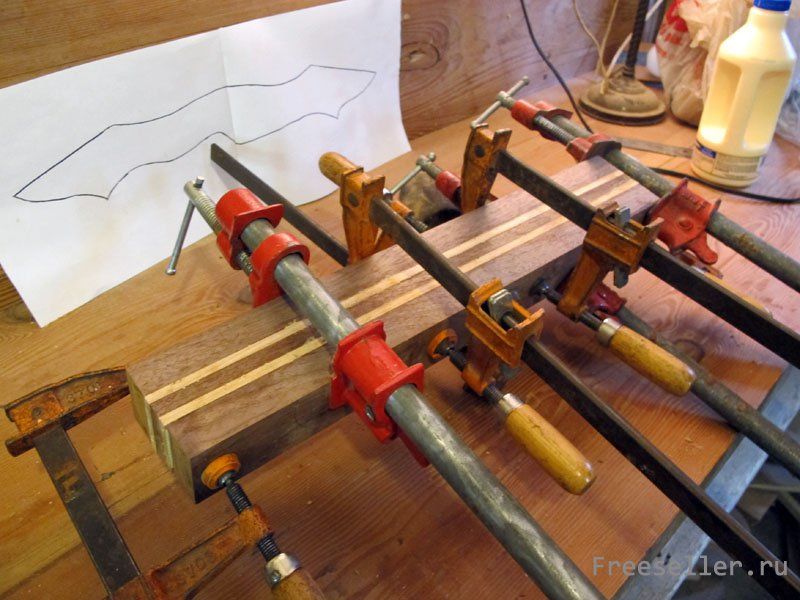

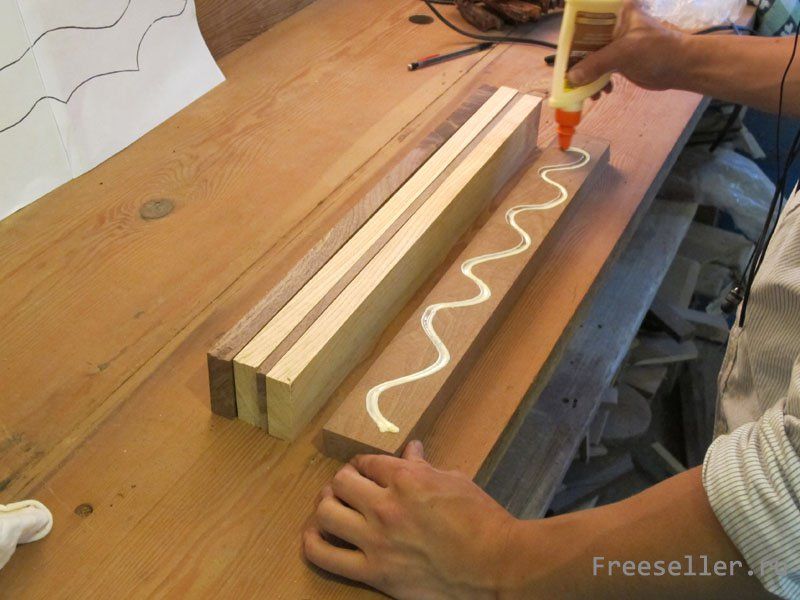

Покройте склеиваемую поверхность небольшими капельками клея, а затем размажьте его по всей поверхности, чтобы получился тонкий, ровный слой. После того, как клей будет нанесен на все дощечки, сожмите их вместе струбциной и удалите выступившие по краям капельки клея. Убедитесь, что между дощечками, не видимых щелей. Оставьте их в таком положении на ночь.

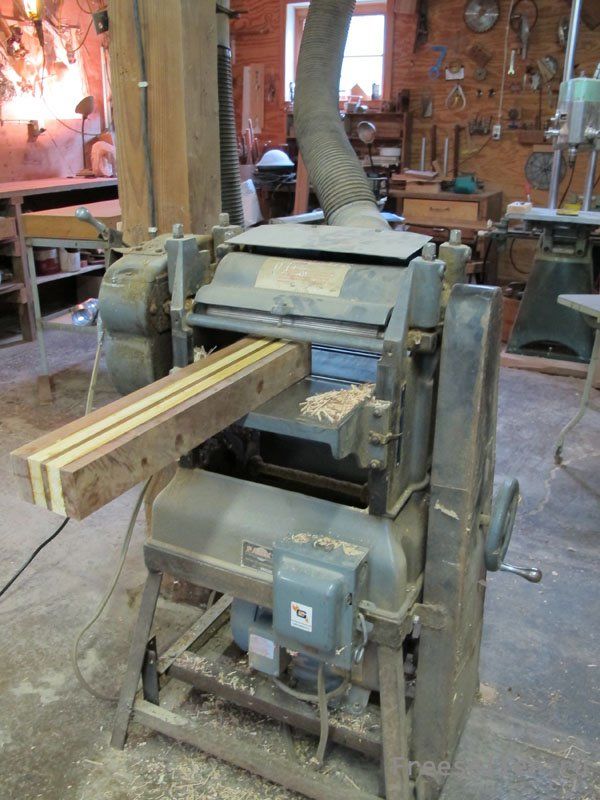

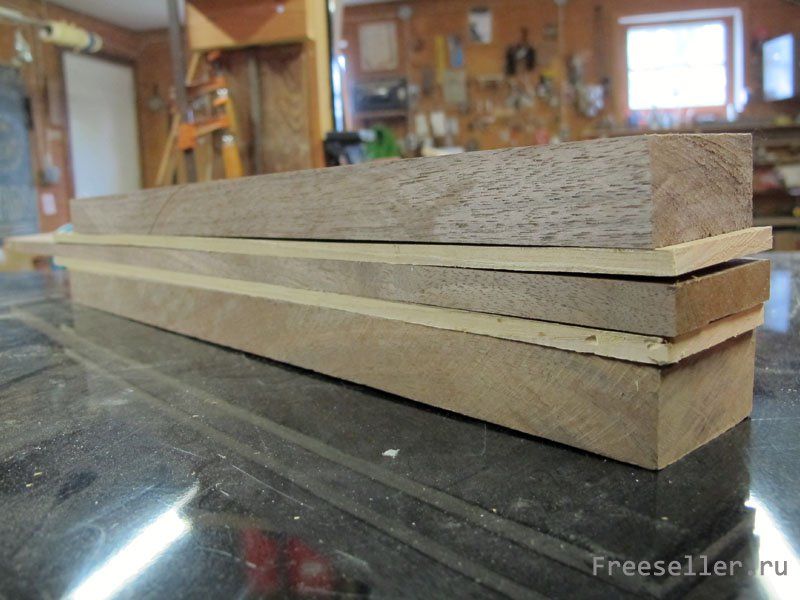

Если вы решили сэкономить время и склеить все дощечки за раз, они могут сместиться в процессе склеивания (см. фото). Прежде чем продолжить работу, будет лучше, если они буду образовывать одну поверхность. В моем случае я воспользовался строгальным станком. Чтобы избежать смещения дощечек при фиксации струбциной склеивайте их по нескольку за один раз, а не все сразу.

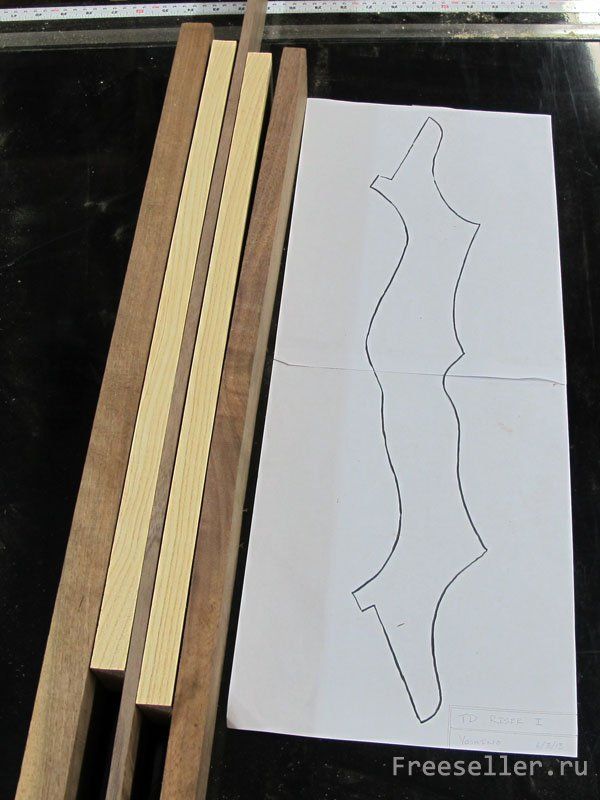

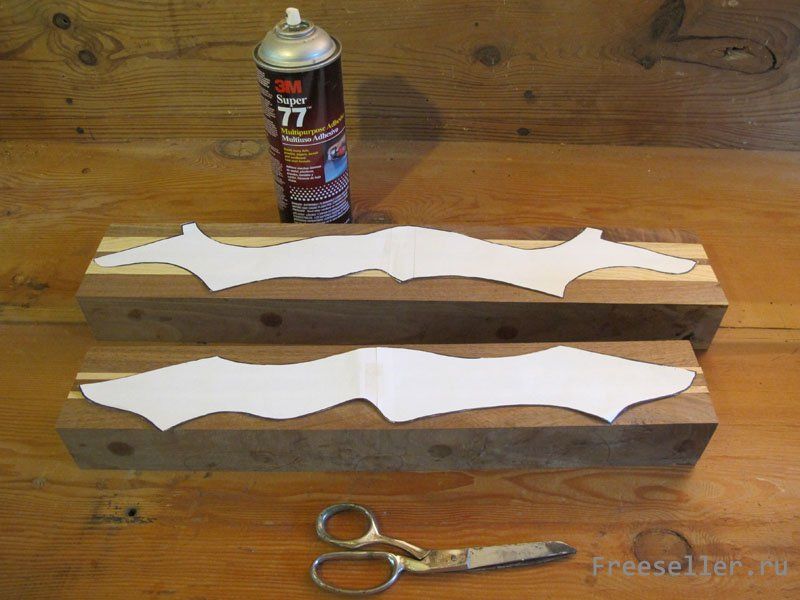

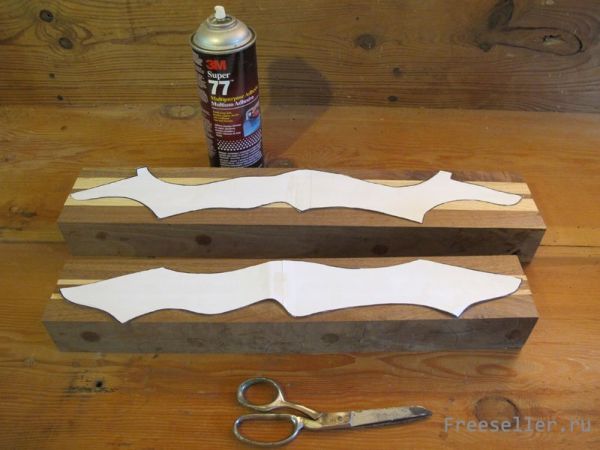

Итак, теперь у вас есть ровный брусок из цельного дерева (или склеенный), пришло время вырезать шаблон и приклеить его к дереву.

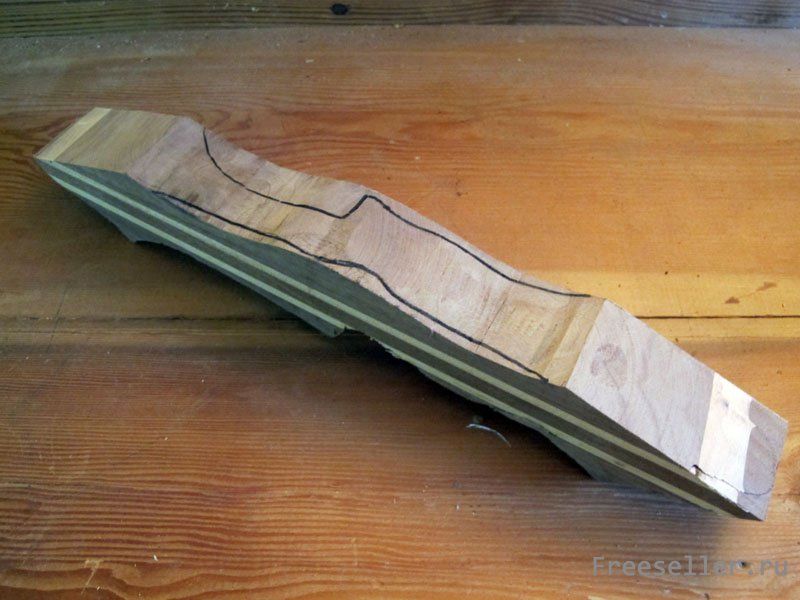

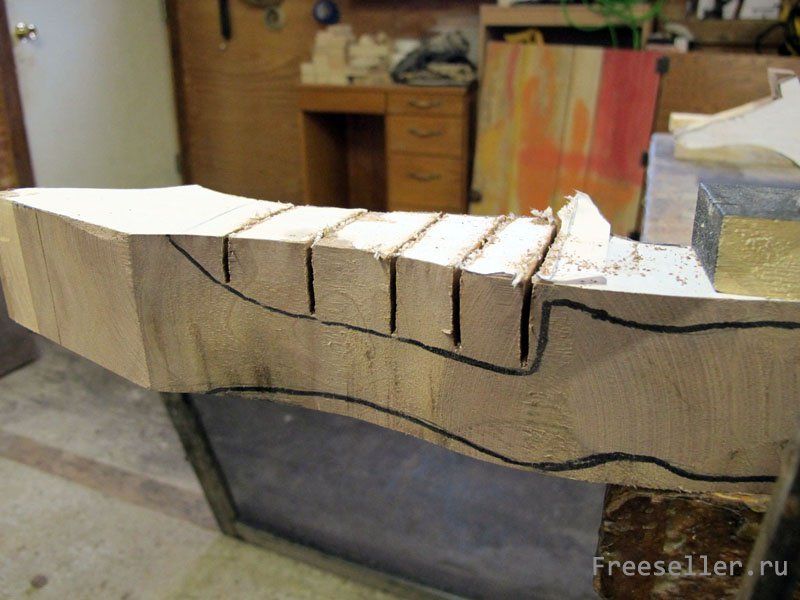

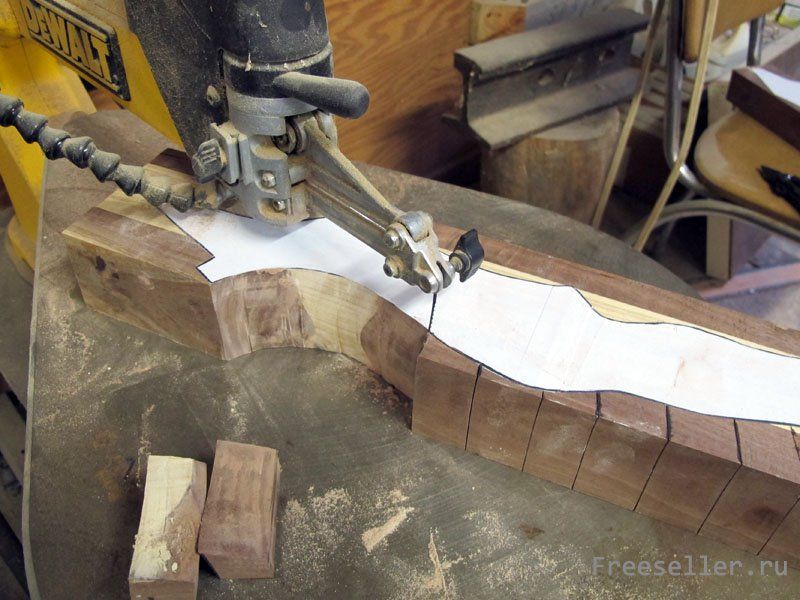

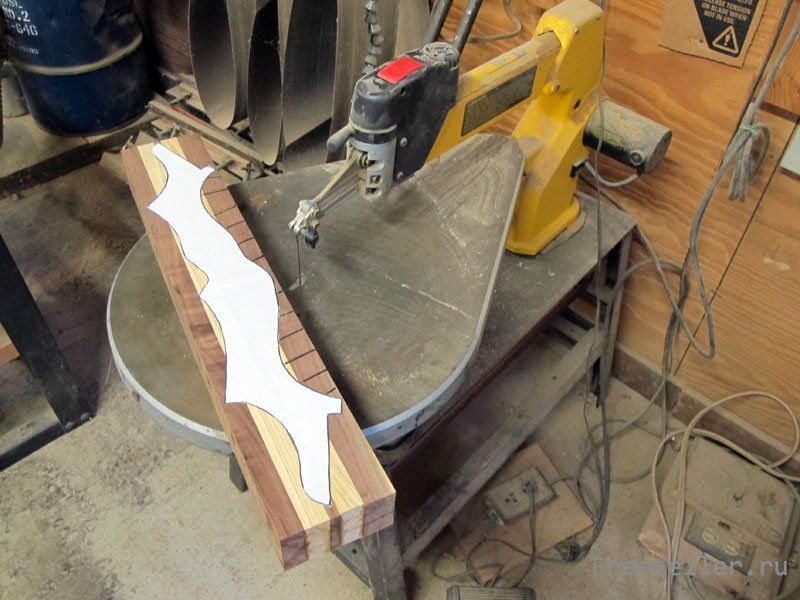

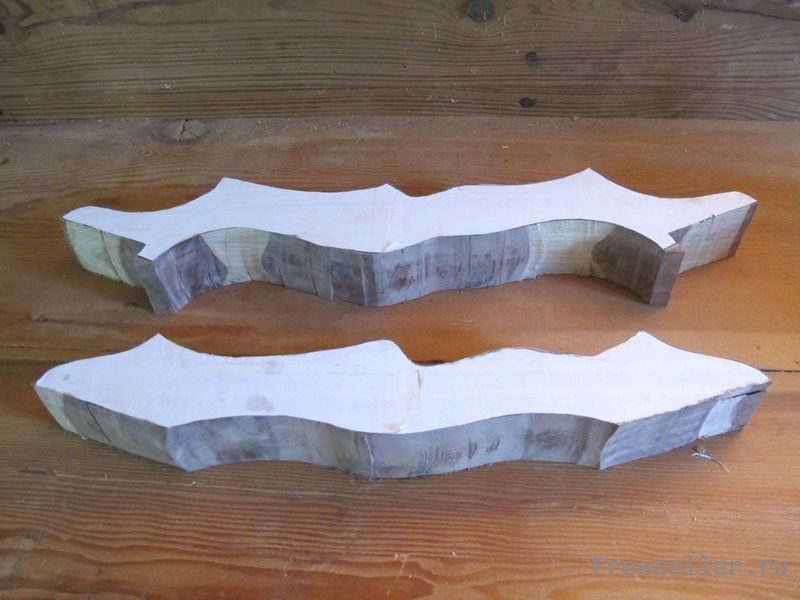

Черновое выпиливание рукояти лука лучше делать с помощью ленточной пилы, но подойдет и лобзик. Сначала сделайте пропилы от краев заготовки к краю шаблона. Они нужны для того, чтобы было проще удалить лишнюю древесину, облегчить выпиливание по кривым линиям шаблона.
После того как эти пропилы были сделаны, начните пилить по кривым линиям. Как только вы будете достигать пропилов, куски дерева будут отваливаться. Благодаря этому будут появляться естественные места для остановки реза.
Теперь нужно вырезать полку для прохода стрелы. Поверните заготовку рукояти лука на бок и начертите контур полки. Если у вас есть ленточная пила, процесс вырезания прост - выполняйте те же операции, что и при черновом выпиливании рукояти. Если у вас есть только лобзик (как у меня), то вам может потребоваться стамеска. Большинство лобзиков могут выпиливать в доске до 5 см толщиной. Рукоять, которую я разработал, в положении на боку имеет толщину около 7,5 - 9 см.

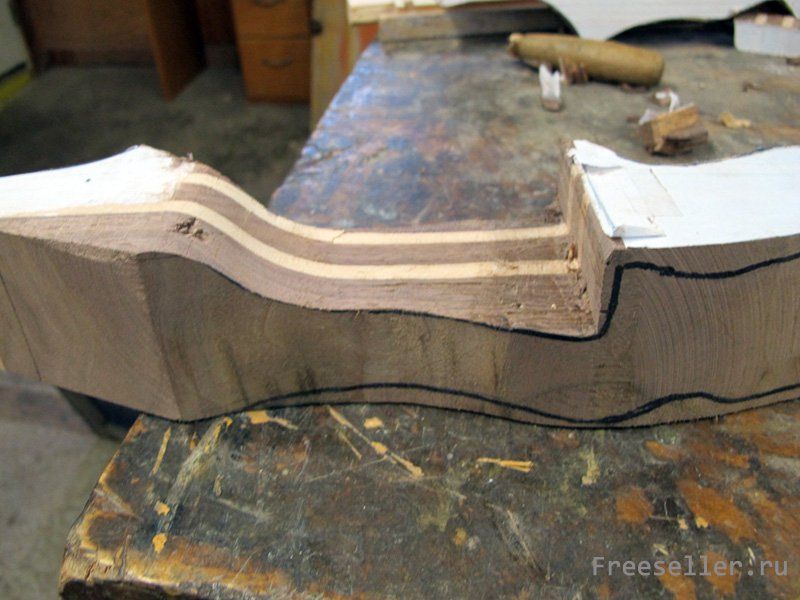

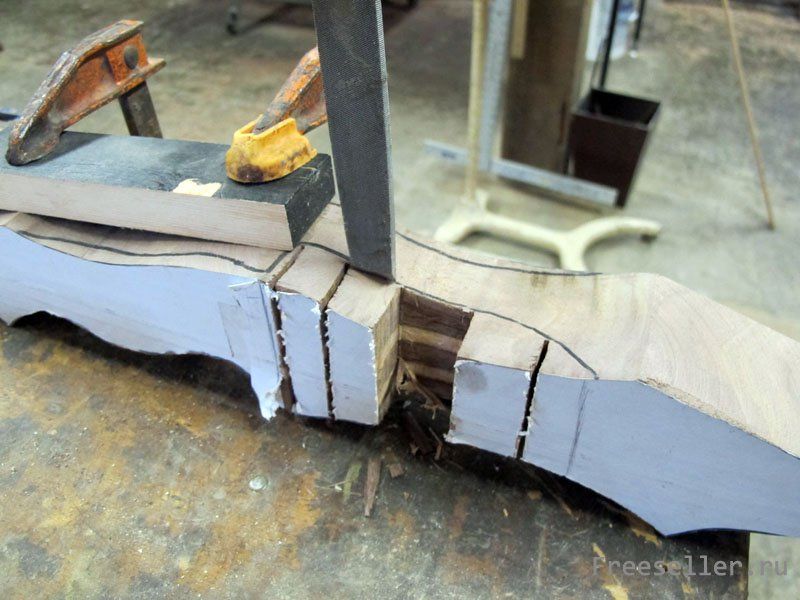

Чтобы вырубить стамеской полку, прижмите заготовку к скамье струбциной и сделайте вертикальный пропил ручной пилой. Далее, поверните заготовку рукояти на бок и снова закрепите струбциной на скамье. С помощью молотка и стамески, аккуратно держа стамеску максимально перпендикулярно заготовке, постепенно вырубите полку.

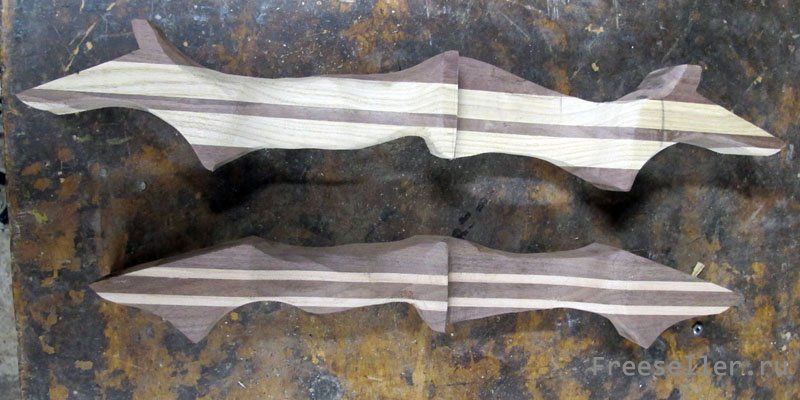

Теперь пришло время обтачивания, рашпилем и наждачной бумагой придайте рукояти гладкую форму. Большинство работы я сделал с помощью ленточной и дисковой шлифмашинки.

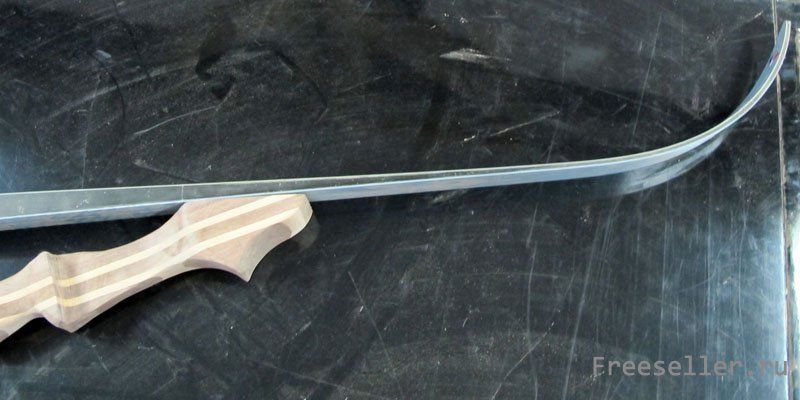

Чтобы получить представление, как будет выглядеть луг без тетивы, сложите вместе лыжу и рукоять лука, как показано выше. Не требуется, чтобы плечо лука было слишком длинным, иначе вы потеряете немного мощности. Это особенно касается лыж для пересеченной местности, т.к. они менее жесткие.

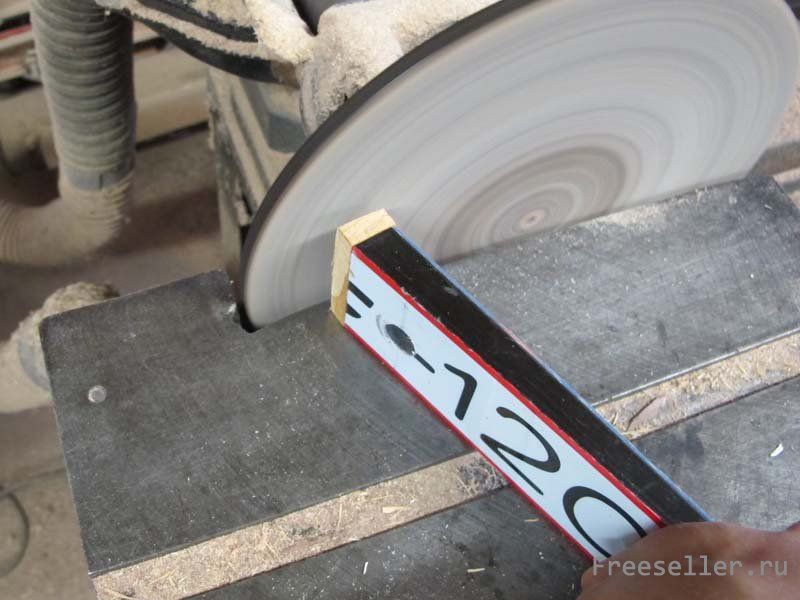

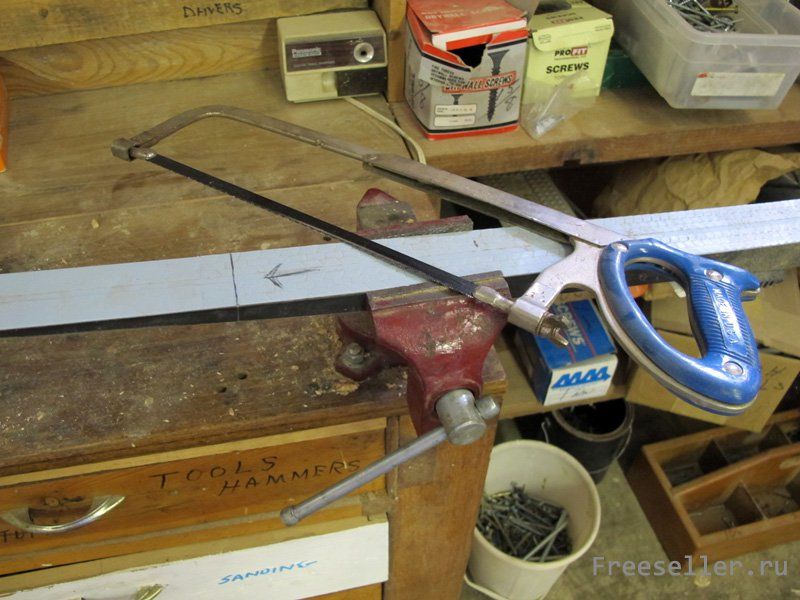

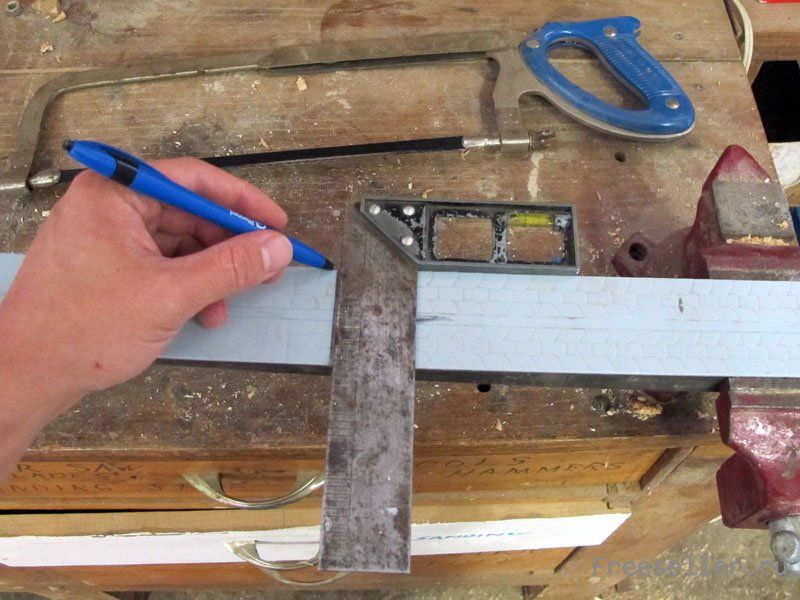

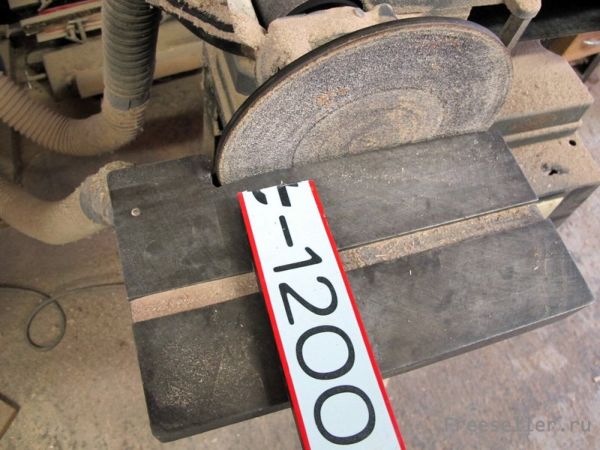

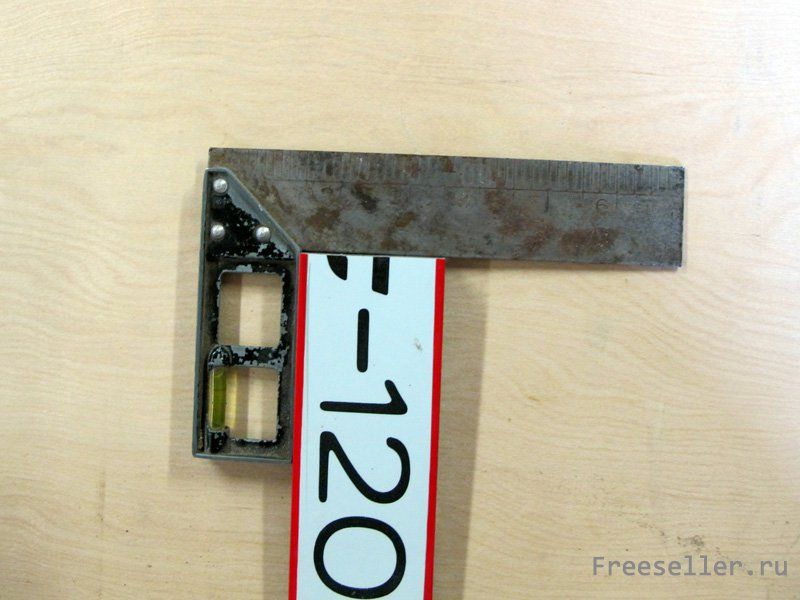

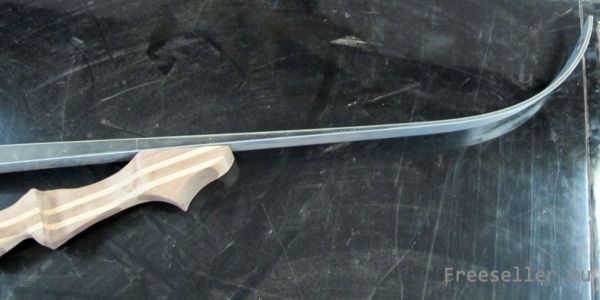

Для 45 см рукояти я отрезал лыжу на длину 55 см (включая ту часть, которая идет внахлест с рукоятью). Плечи были сделаны немного длиннее рукояти для сохранения визуального баланса. Используйте угольник, чтобы провести ровную линию отреза, отрежьте часть лыжи с помощью слесарной ножовки. Не используйте циркулярную пилу или топор для этой операции, особенно если в лыже есть металлическое армирование.
Убедитесь, что лыжа отпилена точно под прямым углом. Если нет, наждачной бумагой и рашпилем выровняйте угол.

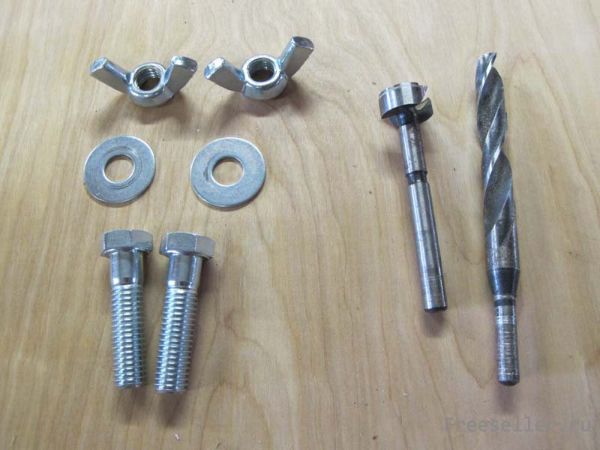

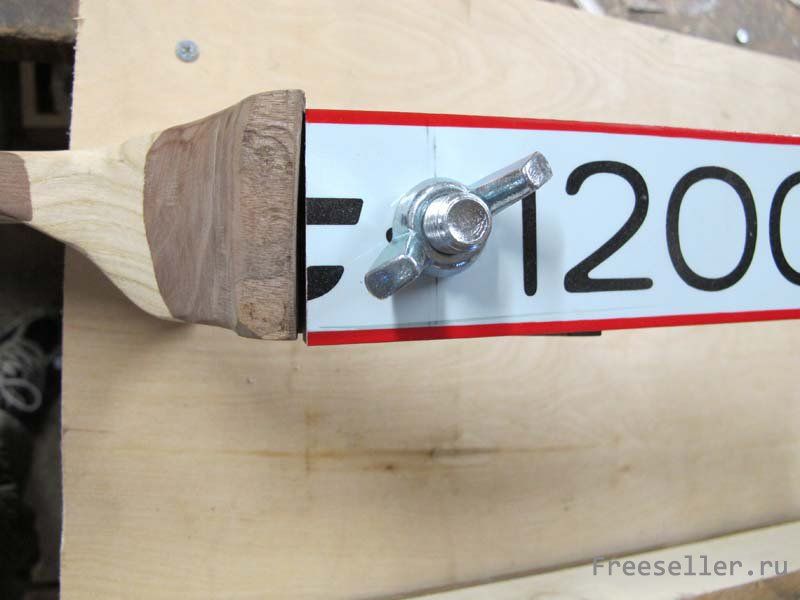

Количество болтов, которые вам нужно использовать при креплении каждого плеча лука к рукояти, зависит от диаметра болтов. При использовании только одного болта с каждой стороны я взял болт M12. При использовании двух болтов - М8.

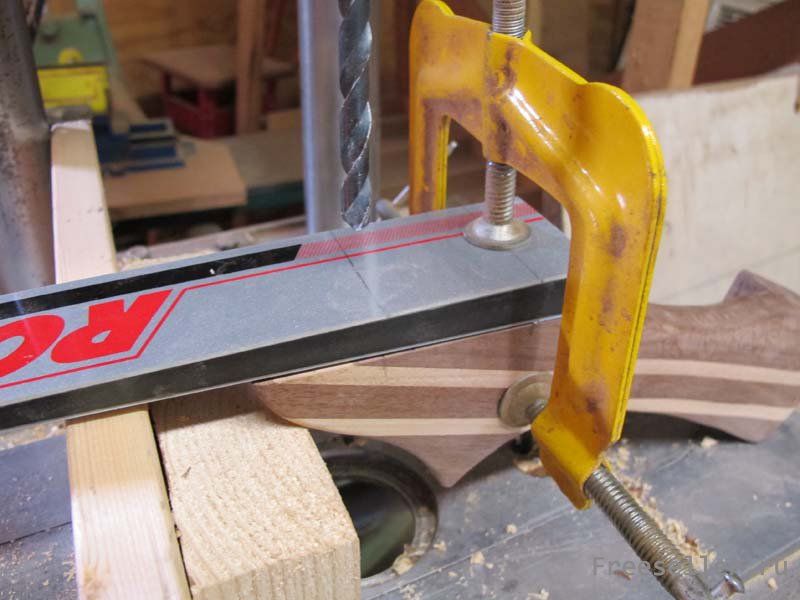

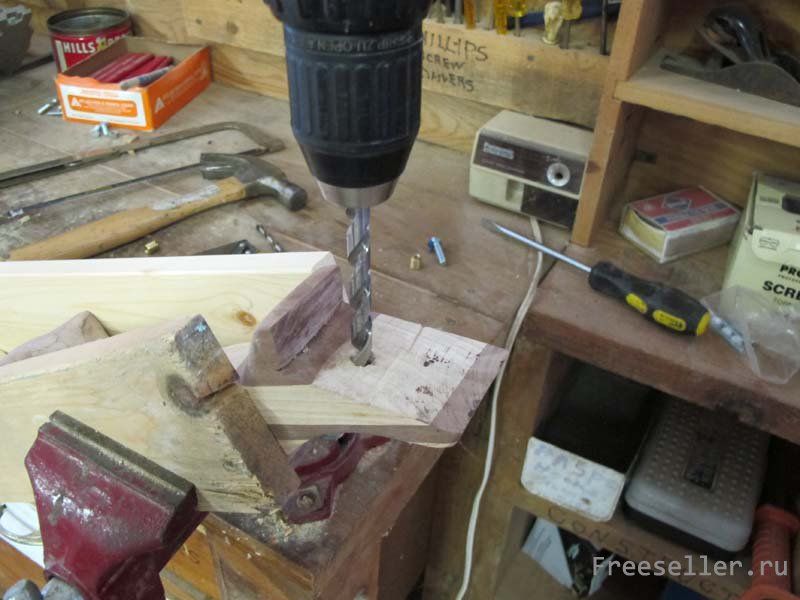

Для просверливания отверстия возьмите сверло, точно совпадающее с диаметром болта. Не нужно, чтобы резьба врезалась в дерево. Болт должен входить в гнездо без сопротивления, но не должен люфтить. На этом этапе очень удобно использовать сверлильный станок. Прижмите струбциной лыжу к рукояти, расположите их на столе сверлильного станка, плоскость должна быть перпендикулярна сверлу. Если нет сверлильного станка, эти отверстия можно просверлить ручной дрелью.

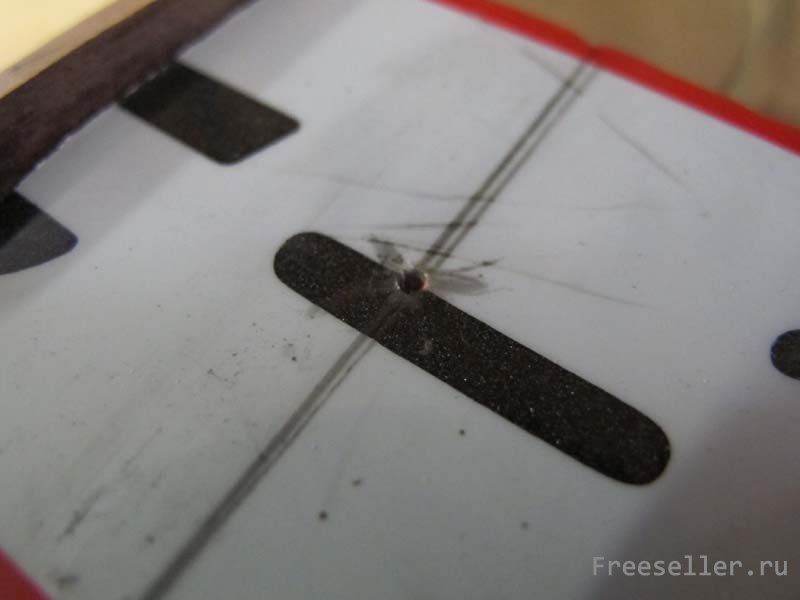

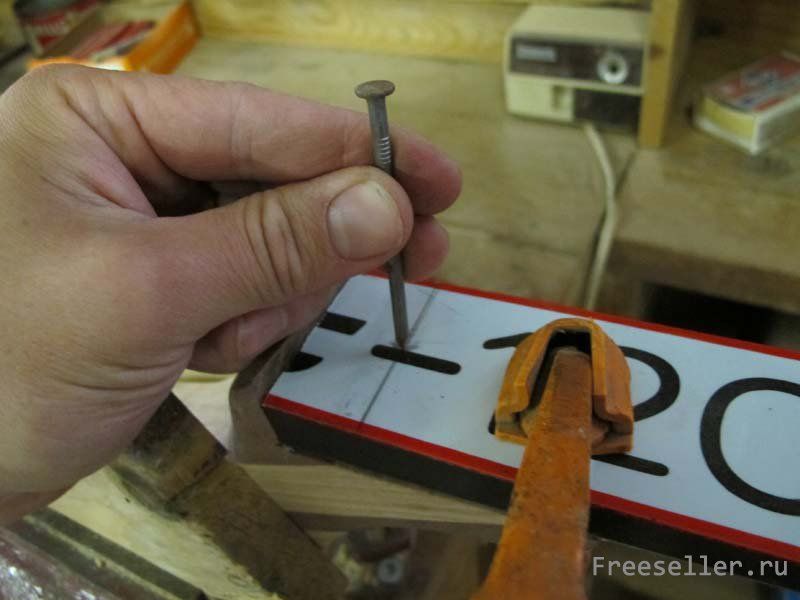

Наметьте центр будущего отверстия (шилом, гвоздем) посередине лыжи и приблизительно в 3 см от края лыжи. Это поможет точно просверлить отверстие, если вы не используете сверлильный станок. Сложите вместе плечо лука и рукоять и совместно просверлите отверстие. Вы также можете просверлить отверстия по отдельности.
Чтобы головка болта не выступала сзади и не царапалась, ее необходимо «утопить». Возьмите сверло, на волосок больше диаметра самой широкой части головки болта. Определите, как глубоко нужно рассверлить отверстие, держа болт рядом со сложенной лыжей и рукоятью, как показано ниже. Нужно, чтобы спереди выступало приблизительно 1-2 см резьбы, для одевания шайбы и закручивания гайки-«барашка». Сделайте отметку на рукояти и вернитесь к сверлильному станку (или дрели).

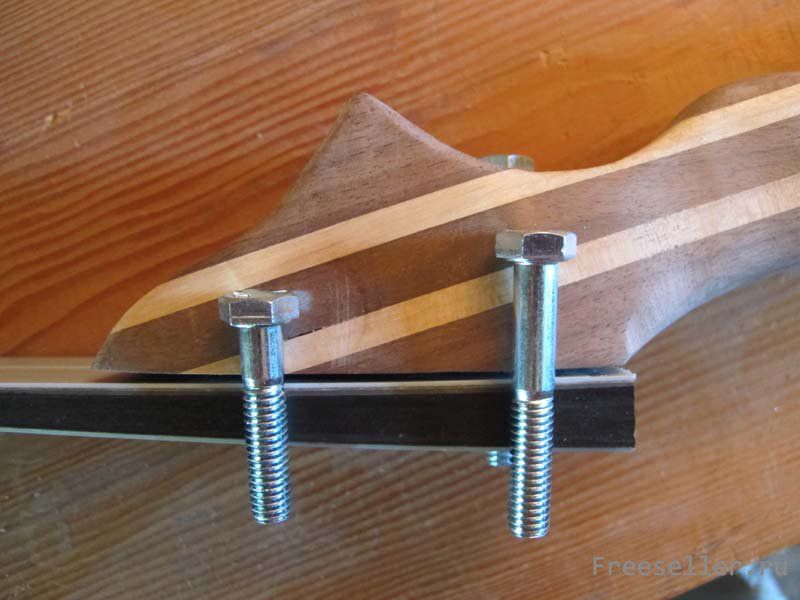

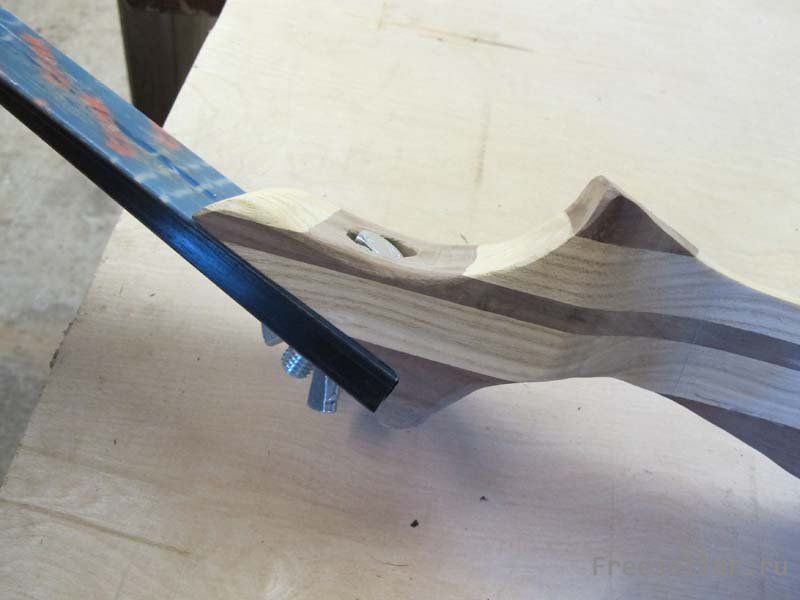

Может получиться так, что плечи лука не будут на одной линии после того, как вы вставите болты в отверстия, и лук будет выглядеть приблизительно так. Небольшой зазор, подобный этому приведет к тому, что плечо лука будет люфтить, это приведет к неточности лука. Не волнуйтесь, это легко исправить.

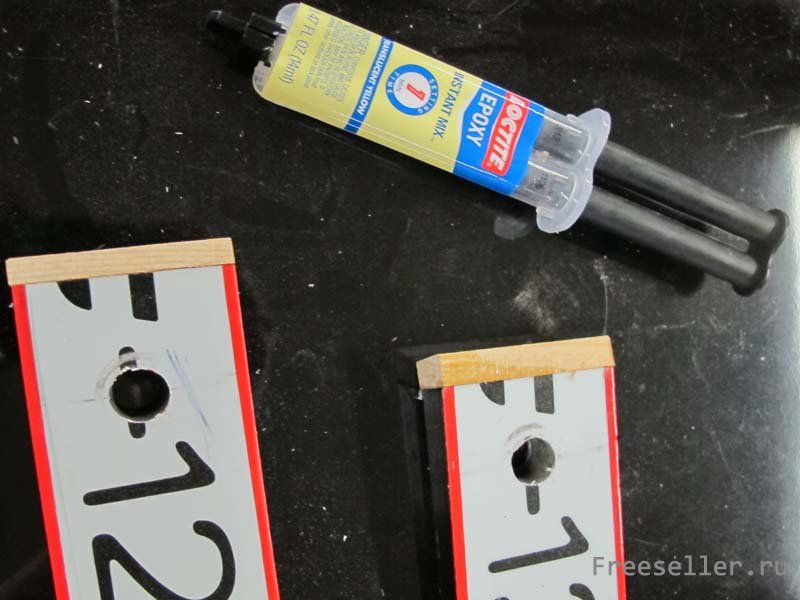

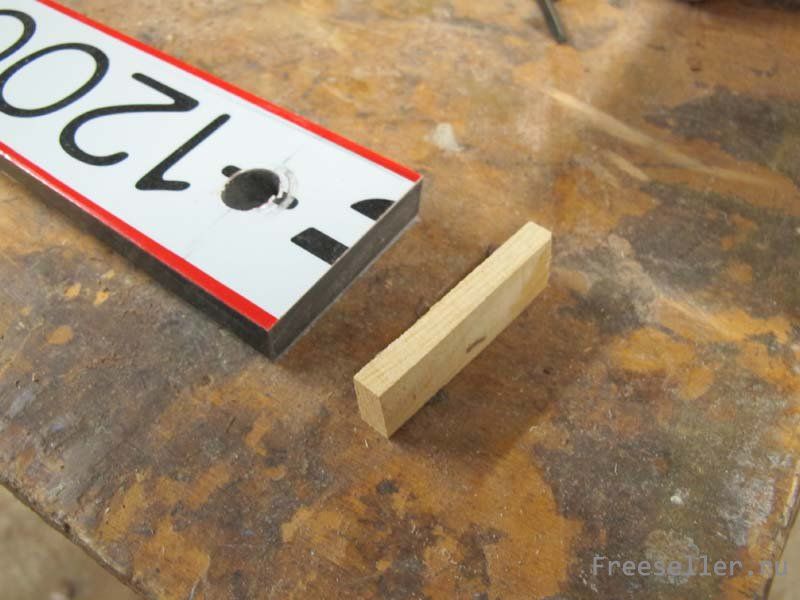

Отрежьте и приклейте небольшой деревянный клин на, конец люфтящего плеча. Когда клей высохнет, сточите его наждачной бумагой так, чтобы плечо сидело плотно.

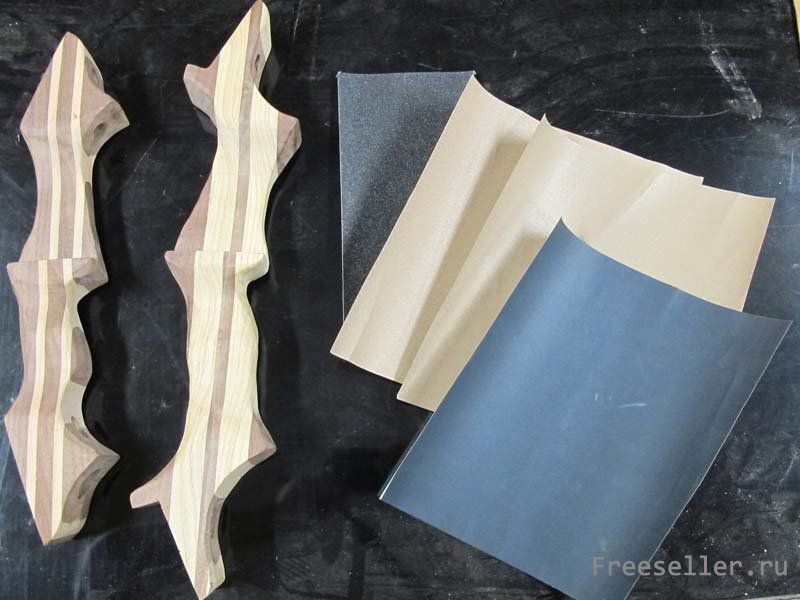

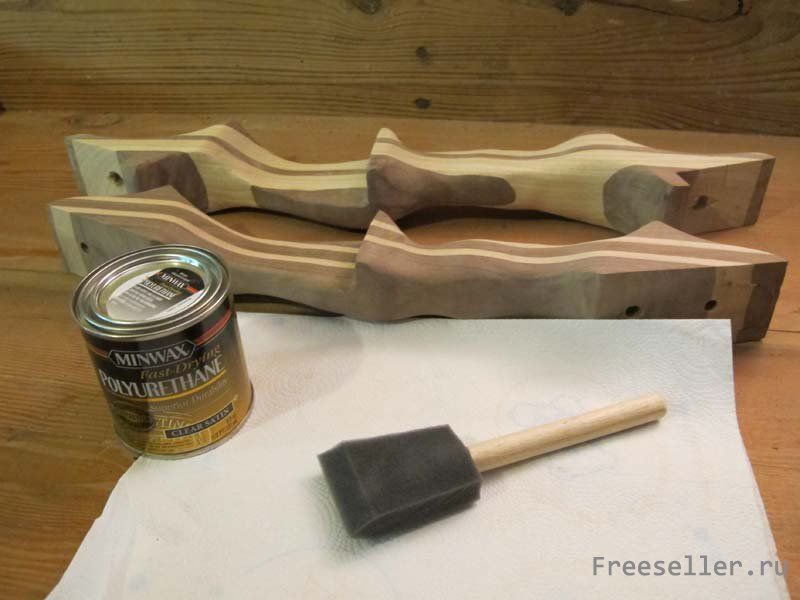

Пришло время убрать все отметки и царапины. Я использовал наждачную бумагу M40. Бумага M63, тоже подойдет. После зашкуривания уберите древесную пыль и сделайте финишную отделку. Я использовал два куска финишной глянцевой полиуретановой наждачной бумаги с промежуточной обработкой М40.

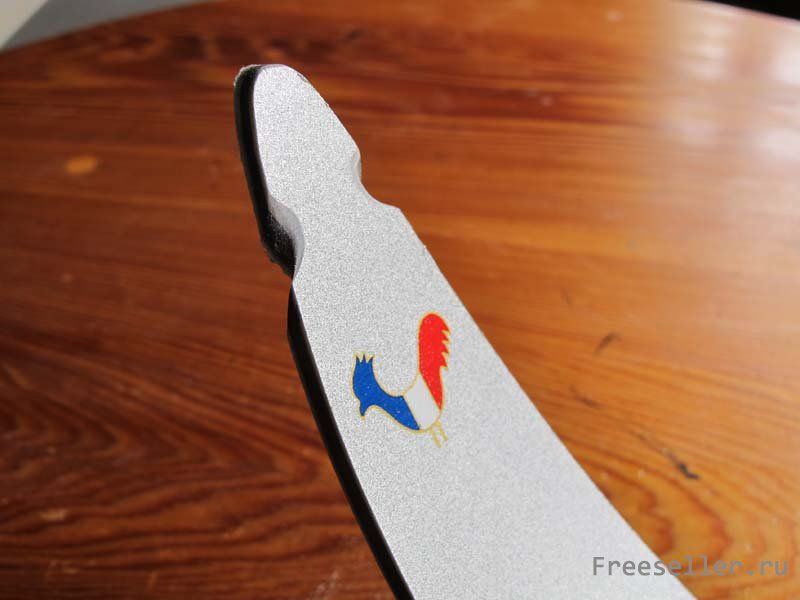

Для осуществления слабого изгиба (10 кг и меньше) нет необходимости усиливать концы плеч. Несколько надфилей, которые я использовал для украшений, хорошо справились с проточкой канавок. Обязательно закруглите края канавок, чтобы тетива не перетиралась об острые края.

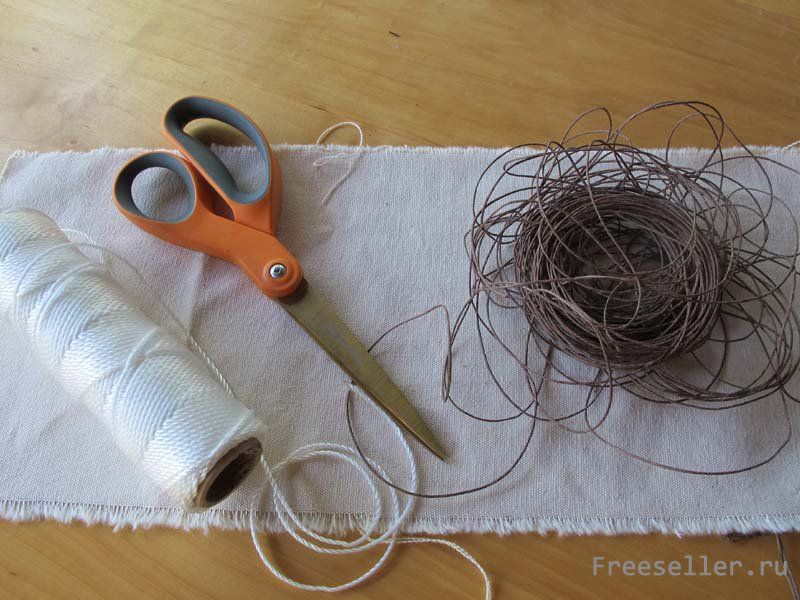

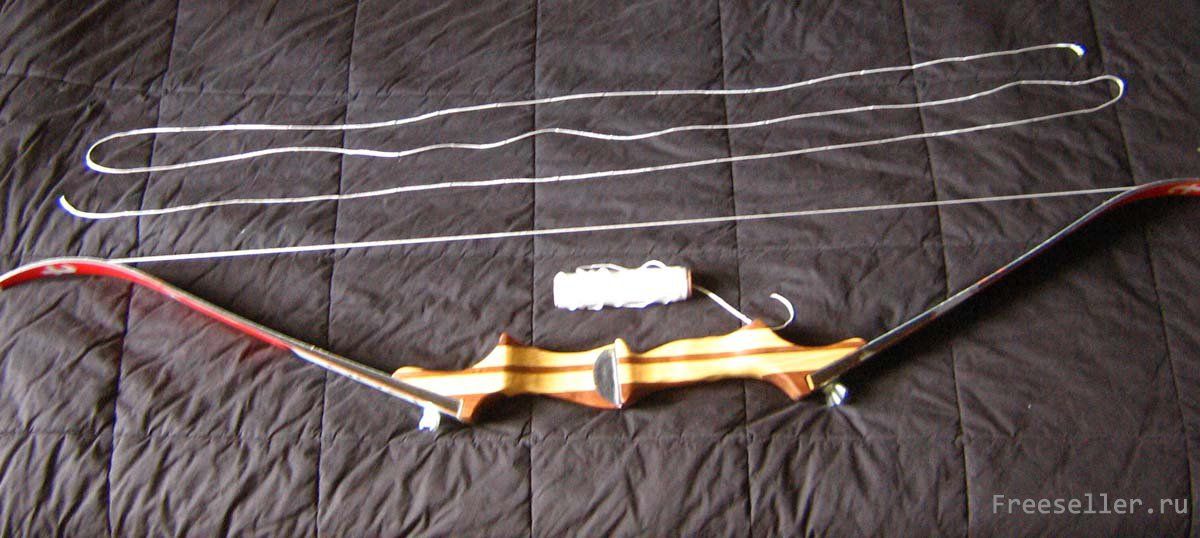

Для такого легкого лука прочности нейлоновой нити вполне достаточно, чтобы служить тетивой. Сама по себе нить слишком тонка для прорези в пятке стрелы, для того чтобы правильно ее натянуть и точно выстрелить. Это может быть исправлено, переплетя нить особым образом (см. ниже), чтобы удвоить ее толщину.

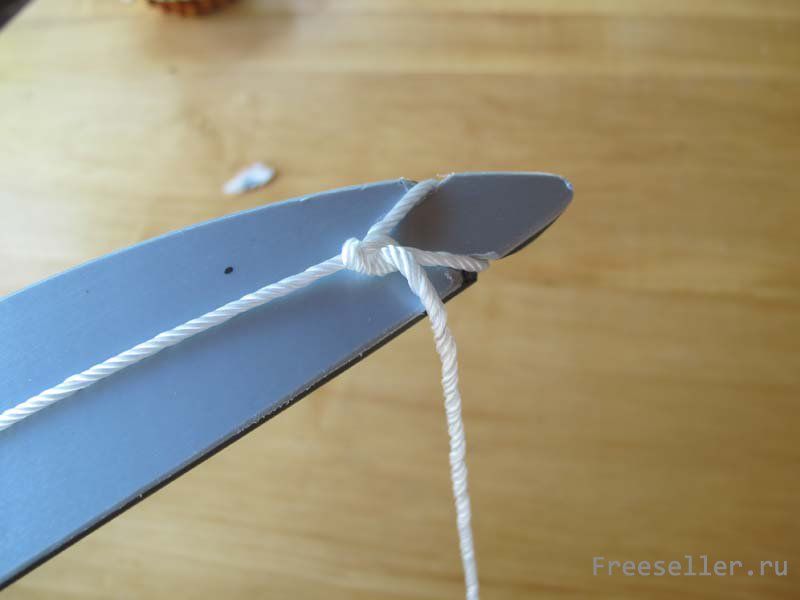

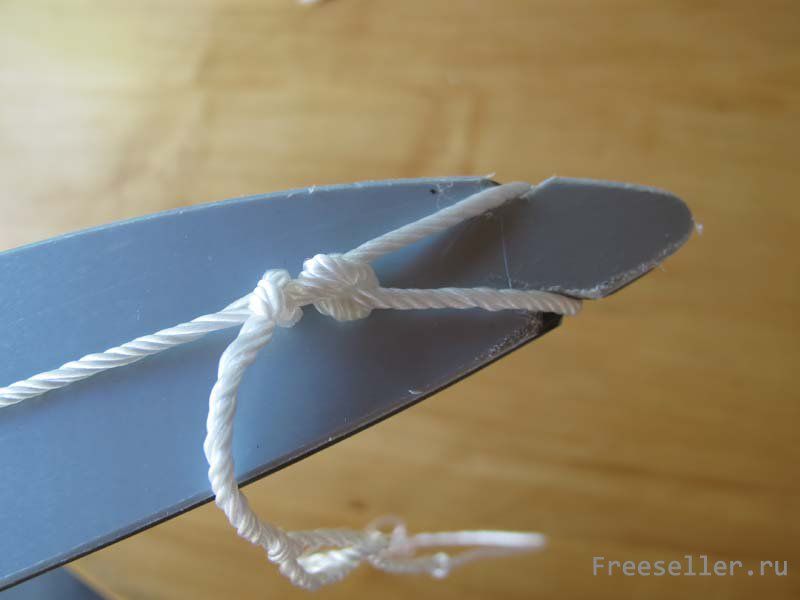

Прежде чем изготавливать утолщенную тетиву, определите, какой длины должна быть немного раскрученная тетива. Завяжите два беседочных узла на концах тетивы и натяните ее на лук. Если тетива окажется слишком длинной или слишком короткой, то это будет сильно мешать его использованию. Расстояние между тетивой и рукоятью называется «базой». Хотя оно может слегка отличаться для разных луков, приблизительно оно равно 18 см.
Чтоб сделать скрученную тетиву, которая подойдет для лука, отрежьте кусок нити, равный трем длинам одиночной нити, натянутой в качестве тетивы.
Видео ниже показывает, как нужно скручивать нить. Если недостаточно четко видно, то вот что происходит: сложите нить пополам. Большим и указательным пальцем левой руки держите нить за петлю (щепотью). Верхний конец нити, выходящей из щепоти, положите на конец указательного пальца, прижмите большим пальцем и прокатите подушкой большого пальца по указательному к суставу, раскручивая переплетение нити. Подкатив нить к суставу, прижмите ее большим пальцем, и, не отпуская, ее, захватите указательным и средним пальцем второй конец нити и поверните кисть к себе. Передвиньте щепоть, держащую петлю, немного вперед. Повторите.
Подробное описание операции на видео, (на английском языке)
Теперь у вас есть большой кусок скрученной нейлоновой нити, завяжите двойной узел на конце, чтобы предотвратить раскручивание, обрежьте и оплавьте концы.

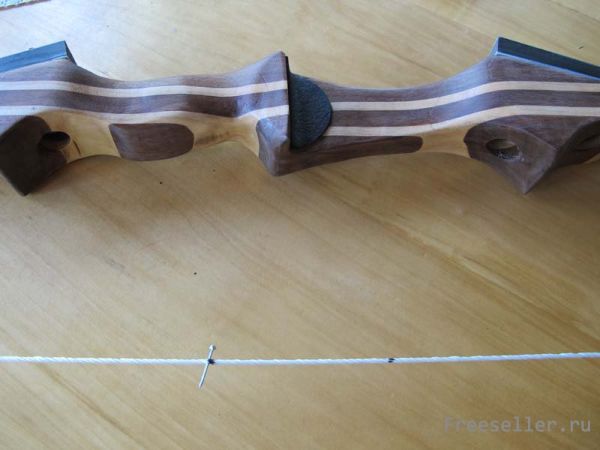

Тетива почти готова. Та часть тетивы, в которой она соприкасается с пальцами и зарубкой стрелы, подвергается повышенному износу при стрельбе. Для укрепления тетивы может быть добавлен дополнительный тонкий нитевой слой. Этот процесс называется обслуживанием тетивы. Обслуживают участок тетивы на несколько сантиметров ниже и выше полки для стрелы.

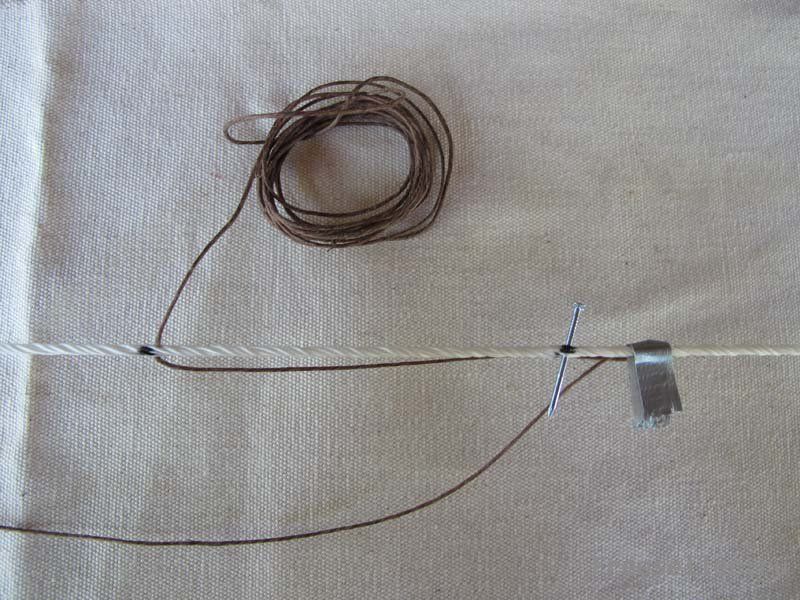

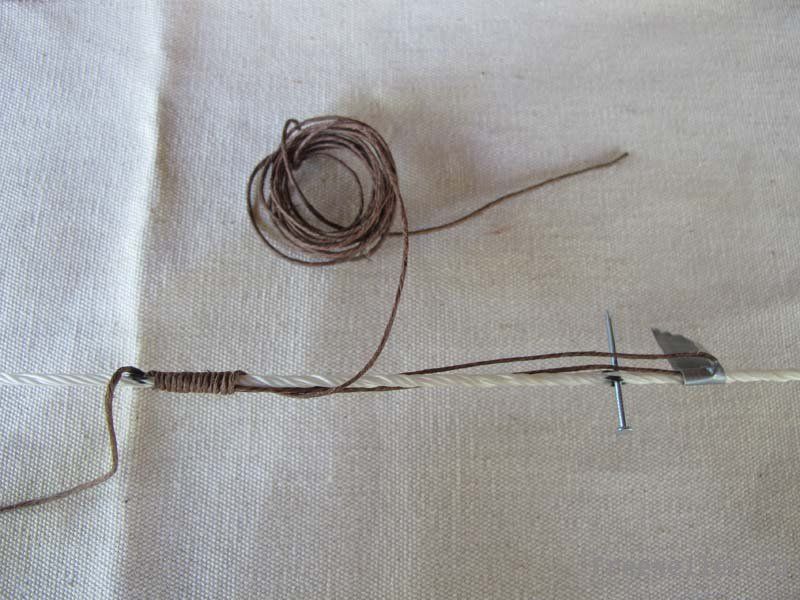

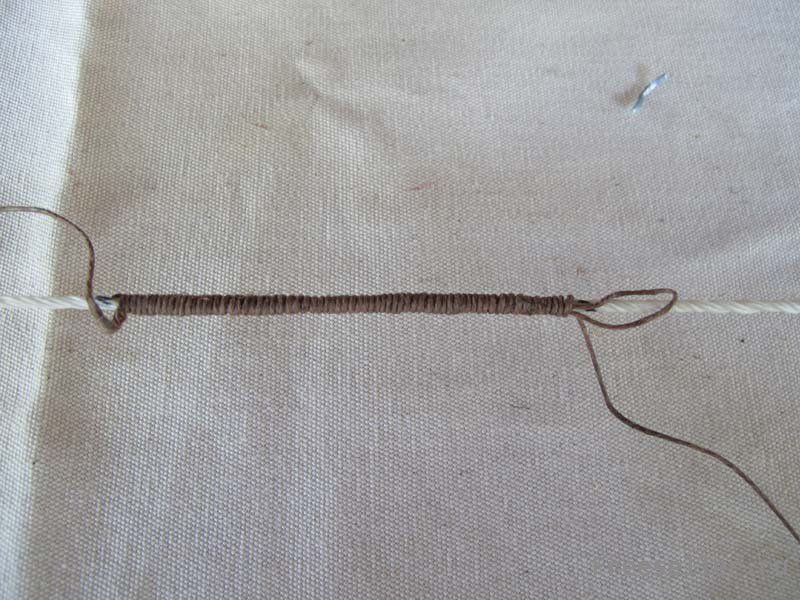

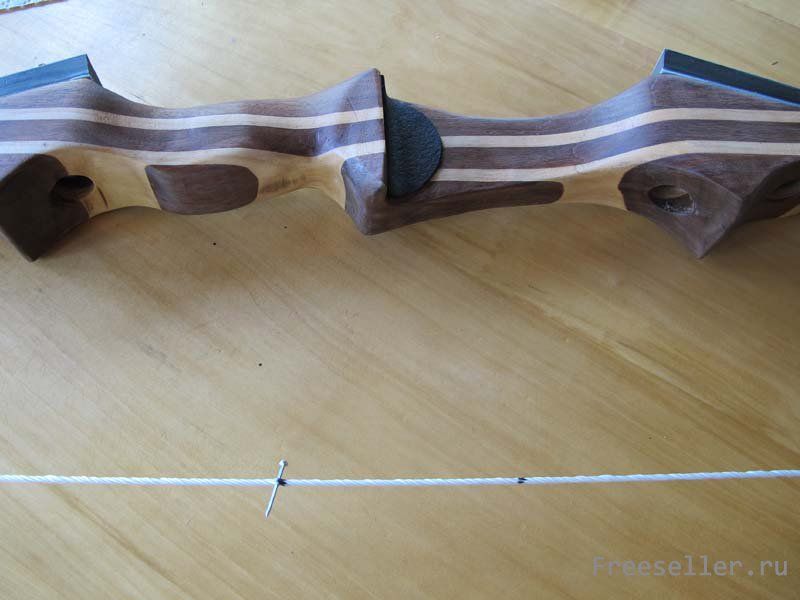

Чтобы предотвратить этот участок от распушивания и сползания вверх и вниз, необходимо продеть сквозь тетиву пеньковую нить. Также в скрученную тетиву может быть вставлен маленький гвоздик, для продевания пеньковой нити. Лента на верхнем фото служит для удержания пеньковой нити на месте в процессе скручивания.

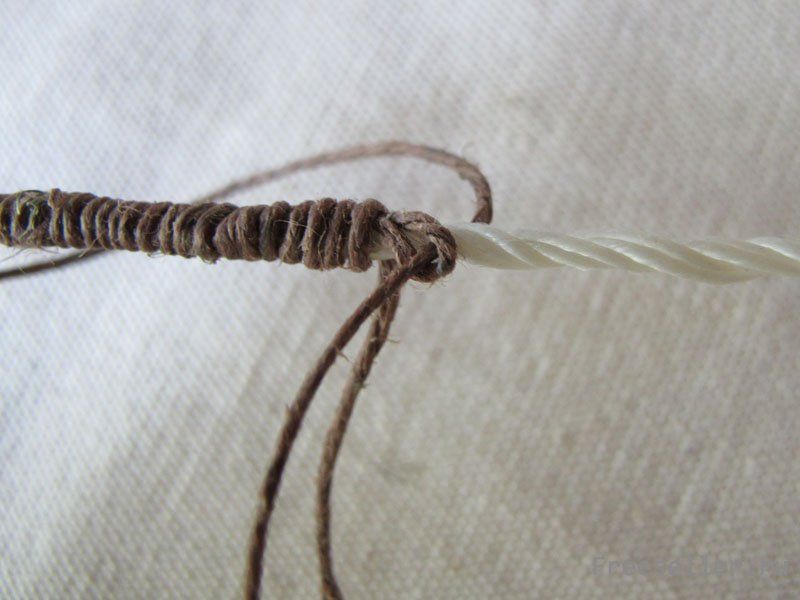

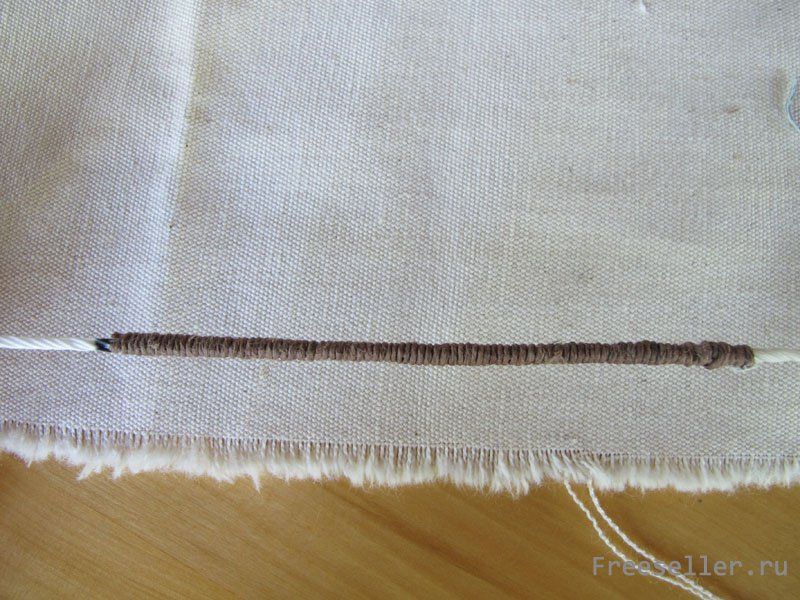

Этот процесс подобен базовому обметыванию. Однако пеньковая нить некрепкая, и тянет конец петли назад, скручивает. Поэтому проденьте рабочий конец пеньковой нити с небольшим шагом через скрученную тетиву. Завяжите конец выбленочным узлом и капните суперклеем на конец, чтобы предотвратить разлохмачивание.
Последние шаги.

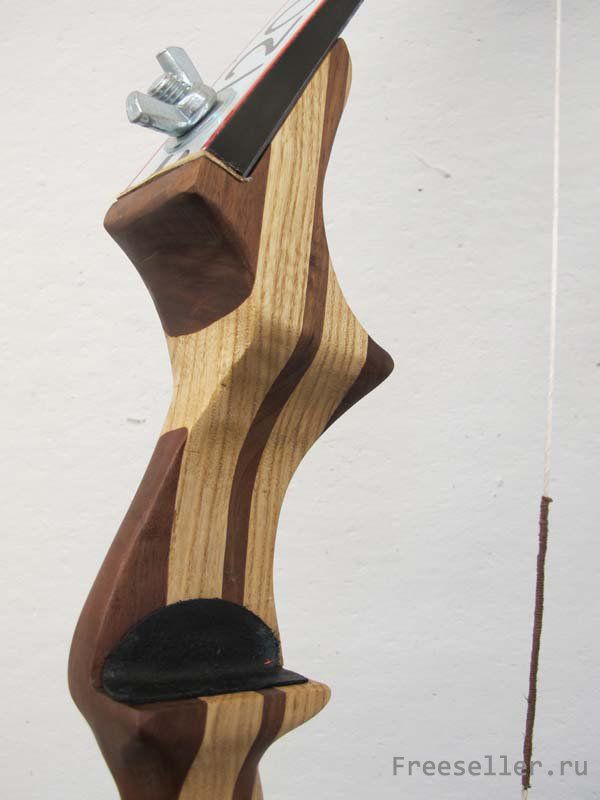

Теперь лук полностью готов. В завершении, я наклеил небольшой кусок кожи на полку для стрелы.
Вот несколько способов увеличить силу лука.

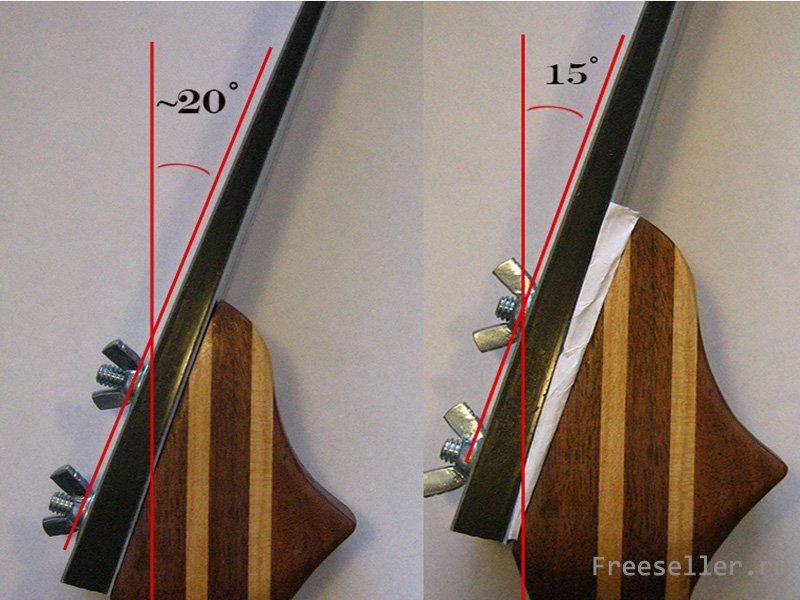

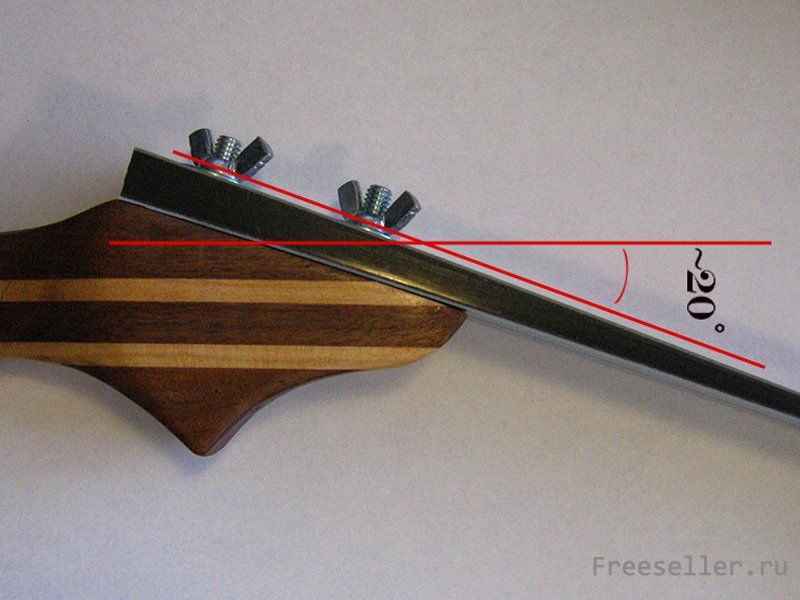

Чем меньше этот угол, тем больше плечо лука будет гнуться при натягивании тетивы, и таким образом, развивать больше энергии. Чтобы не создавать слишком большую нагрузку на лыжи (иначе они могут сломаться), я предпочитаю уменьшать этот угол до 0 ?. Самый простой способ изменить этот угол - вырезать небольшой клин из дерева и просверлить подходящие отверстия. Вставьте клин между плечом и рукоятью и соедините болтом их вместе. Чтобы сделать клин более заметным на фотографии, я обернул его бумагой. Расклинивания плечей увеличивает тягу этого лука с 26 до 30.
Если плечи лука слишком длинные, лук может оказаться довольно слабым. Длинные плечи меньше сгибаются при натягивании тетивы. Меньше согнулись - меньше силы. Тетива может быть отведена дальше, а плечи могут быть согнуты больше без вероятной поломки, увеличивая силу лука. Слишком маленькие плечи могут быть сломаны при обычном натяжении тетивы. Мой совет: если вы хотите заменить плечи, отмерьте приблизительно 10 сантиметров от края каждого плеча. Просверлите новые отверстия и сделайте новую тетиву.
Не вся сила, развиваемая натяжением тетивы, передается стреле. Значительная энергия тратится на возвращение плеч в исходное положение. Если плечи легче, меньше энергии требуется на их перемещение, в итоге увеличивается энергия, передаваемая стреле. Это не изменяет силу натяжения лука, но делает лук более эффективным и мощным.
Потому что концы лука должны двигаться как можно дальше, что бы достичь исходного положения, то они часто являются той частью, лука, с которой удаляют материал. Для удаления материала используйте рашпиль, напильник, наждачную бумагу, с их помощью «затачивайте» концы. Если вы удалите слишком много материала, вы подвергнете опасности конструкцию лука. Я вас предупредил. Это можно делать, если не заходить слишком далеко. Не удаляйте более 20% материала в верхней трети лука.
