Подъемный кран своими руками


Конструкция самодельного подъемного крана будет в помощь тем, кто сам строит жилой дом, дачу или садовый домик.

Самодельный подъемный Кран облегчит монтировать фундамент, стены, перекрытия и другие элементы конструкции.
С помощью такого консольного крана можно переносить груз на расстояние до 3 м, поднимать на высоту до 2 м и опускать на глубину 2,5 м. Механизм следует рассчитывать на монтаж конструкций весом до 300 кг.

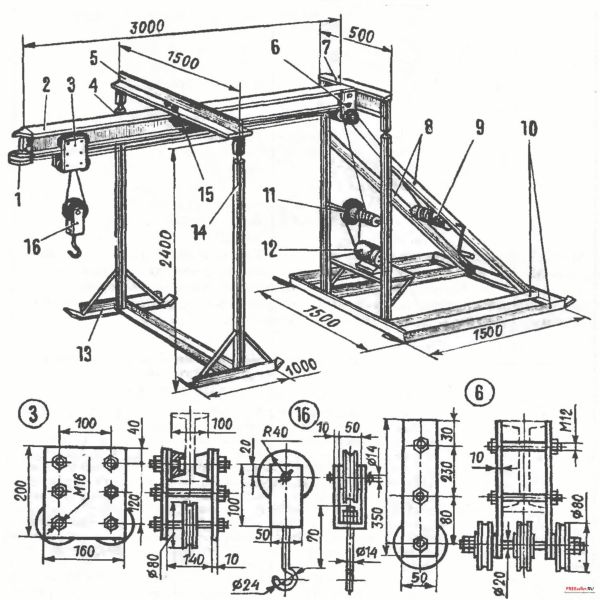

Рис. 1. Схема подъемного крана, который можно сделать своими руками:

1 - блок, 2- стрела крапа, 3 - крановая тележка, 4- телескопическая стойка, 5 - спаренные уголки, 6 - блоки основания стрелы, 7-двутавровая балка, 8- подкосы, 9- лебедка перемещения крановой тележки, 10- грузовая рама, 11 - лебедка подъемного механизма, 12 - электрический привод лебедки, 13 - уголок стойки, 14,15 - болты М 16, 16- подъемный крюк в сборке с блоком.


Кран состоит из горизонтальной балки-стрелы (по ней движется крановая тележка) и вертикальных опорных стоек, выполненных из стальных труб, к которым прикреплены горизонтальные балки. Кран разборный, что позволяет передвигать его с места на место.

Устройство стоек подъемного крана.


Они выполнены из труб диаметром 140 мм. Высоту их можно увеличивать до 3 м с помощью телескопических входящих труб. Чтобы стойки не проваливались в грунт, к основанию приварены уголки. К верхней части опор приварена горизонтальная балка - два соединенных вместе уголка х 65 х 10 мм. К ней снизу крепится на четырех болтах горизонтальная направляющая - двутавровая балка № 20, имеющая размеры 200 x 100 x 5,2 мм, длиной 3000 мм, по которой движется крановая тележка.


Вторая пара опор для направляющей состоит из двух вертикальных труб, соединенных сверху и снизу. Для большей устойчивости к ним приварены две наклонные опоры, связывающие, в свою очередь, стойки с прямоугольной рамой. Последняя препятствует опрокидыванию крана, так как служит основанием для укладывания мешков с песком или бетонных блоков.


Важная особенность консольного крана - его управление. Тем, кто будет его строить и эксплуатировать, необходимо знать: кран имеет подъемное и передвижное устройство. При необходимости любую деталь можно опустить ниже нулевой отметки (в котлован или траншею). Вся система тросов и блоков подъемного устройства приводится в действие электродвигателем. Тележку перемещают ручной лебедкой с помощью троса. Один конец его закрепляется на тележке, затем через блок трос подходит к барабану, делает пять витков и, вновь пропущенный через блоки у основания и у конца стрелы, закрепляется на крановой тележке.


Крюк поднимается тросом, закрепленным одним концом на лебедке н проходящим последовательно блоки основания, стрелы и крановой тележки; затем трос опускается вниз, образует петлю, на которую подвешен блок с крюком, и через блок крановой тележки закрепляется на конце стрелы.


Рис. 2. Схема механизма подъема и перемещения груза:


1- блок конца стрелы, 2- шпилька крепления троса на крановой тележке, 3 -блоки основания стрелы механизма перемещения крановой тележки, 4 - трос, перемещающий крановой тележки, 5 - барабан, 6 - лебедка подъемного механизма, 7 - блок основания стрелы подъемного механизма, 8 - блоки краповой тележки, 9 - блок крюка, 10- узел закрепления подъемного троса.


Для подъемного устройства привод может осуществляться и обычной ручной лебедкой, что обеспечит крану полную автономию. Перед тем как приступать к работе, следует тщательно проверить прочность узлов н опор. Стоять под стрелой не разрешается - это основное правило техники безопасности на любой стройке.


Мы надеемся, что найдутся фермеры н садоводы, которые, чтобы облегчить свой труд, построят кран. Может быть и не такой. Но похожий. Главное, чтобы он помогал в работе.

В. Страшнов
