Генератор воды из воздуха

  • Опубликовано: 14 декабря 2009

Генератор воды из воздуха


Генератор воды предназначен для концентрации и выделения воды из окружающего воздуха.


Устройство, принцип действия генератора воды

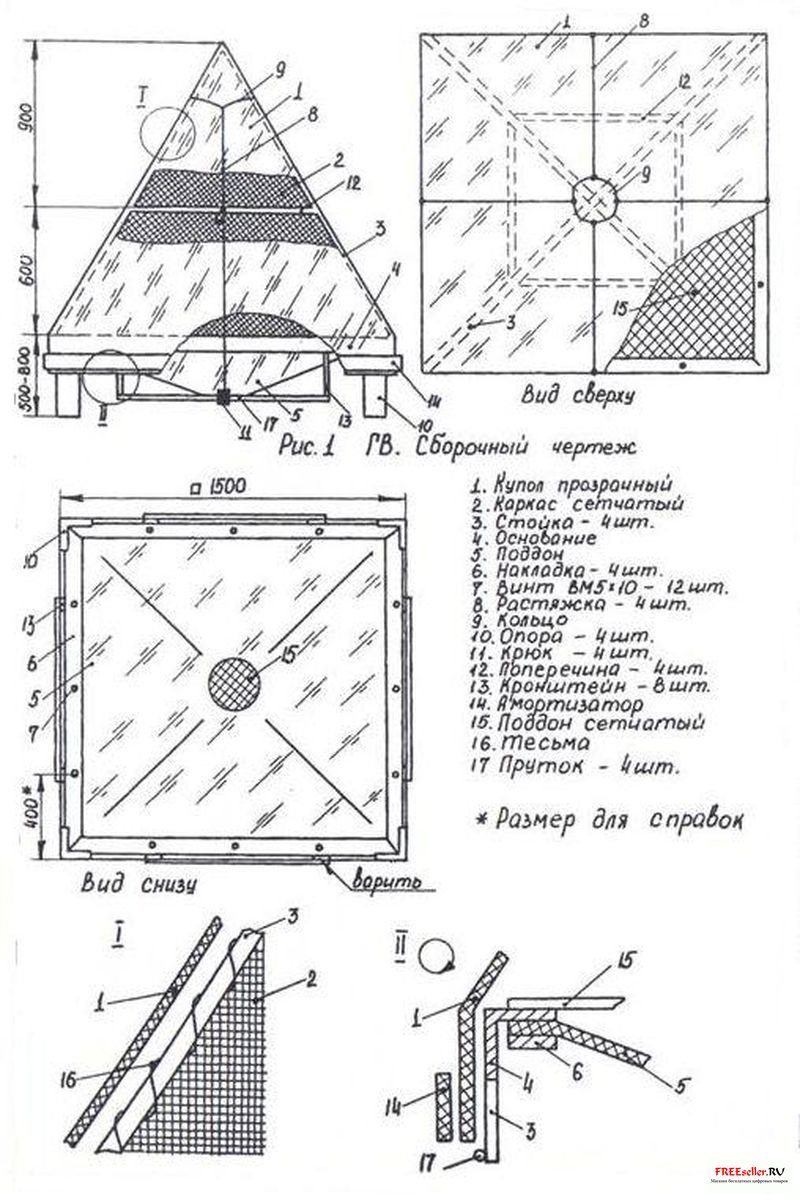

Генератор воды представляет собой пирамидальный каркас с влагопоглощающим наполнителем. Пирамидальный каркас образован четырьмя стойками поз. 3, приваренными к основанию поз. 4 , выполненного из металлического уголка. В пространство между уголками основания вварена металлическая сетка поз. 15: снизу к основанию при помощи накладок поз. 6 крепится полиэтиленовый поддон поз. 5 с отверстием посередине. Внутреннее пространство сетчатого каркаса плотно (но без деформации стенок) заполняется влагопоглощающим материалом. Снаружи на пирамидальный каркас надевается прозрачный купол поз. 1, который фиксируется при помощи четырех растяжек поз. 8 и амортизатора поз. 14.

Генератор воды имеет два рабочих цикла: поглощение влаги из воздуха наполнителем; выпаривание влаги из наполнителя с последующей ее конденсацией на стенках купола. С заходом солнца прозрачный купол поднимают, чтобы обеспечить доступ воздуха к наполнителю; наполнитель поглощает влагу всю ночь. Утром купол опускается и герметизируется амортизатором; солнце выпаривает влагу из наполнителя, пар собирается в верхней части пирамиды, конденсат стекает по стенкам купола на поддон и через отверстие в нем наполняет водой подставленную емкость.

Изготовление Генератора воды

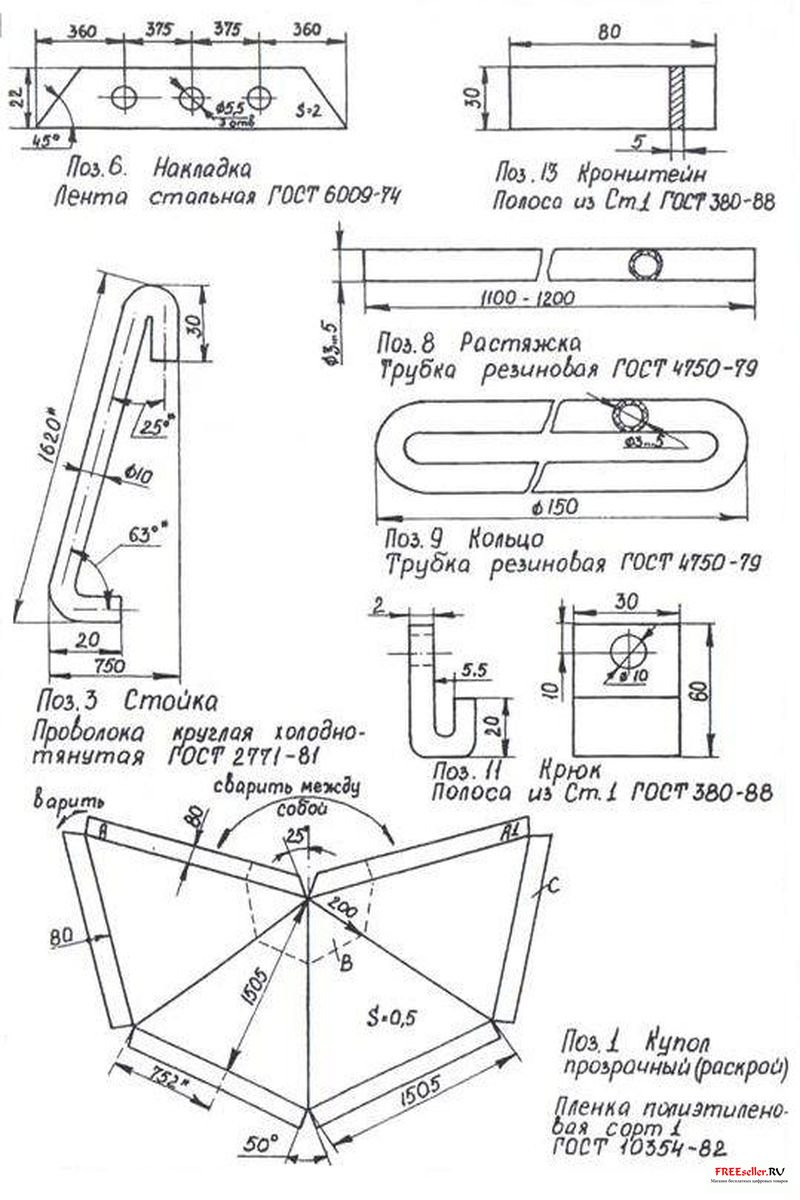

Подготовку к изготовлению генератора воды начинают со сбора наполнителя. В качестве наполнителя используются обрезки газетной бумаги; бумагу от газет нужно брать свободную от типографского шрифта во избежание засорения получаемой воды соединениями свинца. Работа по сбору бумаги займет немало времени, вот за это время изготавливаются остальные элементы генератора воды. Основание сваривается из металлических уголков с размерами полок 35х35 мм, снизу к нему привариваются четыре опоры поз. 10 из таких же уголков и восемь кронштейнов поз. 13. Кронштейны соединяются между собой стальными прутками поз. 17 длиной 930 мм; диаметр 10 мм. Сверху на полки уголков приваривается металлическая сетка с размером ячеек 15х15 мм. диаметр проволоки сетки 1,5-2 мм. Из стальной ленты вырезаются четыре накладки поз. 6. По отверстиям в накладках сверлятся отверстия диаметром 4,5 мм в уголках основания и нарезается резьба под винты ВМ 5. Затем основание устанавливают на место определенное для ГВ на садовом участке, огороде и т.д. Место нужно выбирать так, чтобы ГВ не затенялся деревьями и постройками.




После выбора места опоры основания фиксируется в земле цементным раствором. Допускается к опорам приварить опорные пятаки диаметром 100 мм из стального листа толщиной 2 мм. После этого в углы квадрата основания привариваются поочередно четыре стойки таким образом, чтобы участки стоек длиной 30 мм оказались в центре основания на высоте примерно 1,5 м. Стойки усиливаются поперечинами, которые привариваются к стойкам изнутри.





Материал поперечин такой же как у стоек. Затем из полиэтиленовой пленки толщиной 1 мм вырезается поддон поз. 5; края поддона, которые окажутся под накладками, подворачивают для усиления места крепления. В центре поддона вырезают круглое отверстие диаметром 70 мм - для стока воды. Края отверстий также можно усилить путем приваривания дополнительной накладки из полиэтилена. Далее производят фиксацию на стойках сетчатого каркаса, представляющего собой мелкоячеистую рыболовную сеть с размером ячеек 15х15 мм. Сеть подвязывается к стойкам и краям поддона из металлической сетки при помощи х/б тесьмы так, чтобы сеть была туго натянута между стоек. Желательно также подвязать сеть и к поперечинам, поделив внутренний объем пирамиды на два отсека. Перед подвязкой сети к передней стойке, отсеки (начиная с верхнего) получившегося сетчатого каркаса плотно заполняется скомканными обрезками газетной бумаги. Заполнение производить так, чтобы не оставалось свободного места внутри пирамиды и выступание сетчатых стенок было минимальным. Затем приступают к изготовлению прозрачного купола. Он выполнен из полиэтиленовой пленки, раскрой которой производится согласно чертежа поз. 1 и сваривается паяльником по плоскостям А, А1. Шов выполнять без перегрева, чтобы полиэтилен не становился ломким в месте сварки. Для предотвращения нарушения целостности купола в вершине пирамиды ее накрывают своеобразной полиэтиленовой «шапочкой» - фрагмент В по чертежу поз. 1. Затем, предварительно надев фрагмент В на пирамиду, аккуратно надевают на каркас купол. Расправив купол, сваривают между собой края плоскостей С: получается своеобразная «юбочка». Из резиновой трубки изготавливается кольцо поз. 9, которое надевается на пирамиду. К кольцу привязывают четыре растяжки с крюками поз. 11. Низ прозрачного купола («юбочка») плотно прижимается к уголкам основания амортизатором. Амортизатор - кольцо из резиновой ленты длиной 5000 мм, шириной 50 мм изготовлен из резинового бинта. При отсутствии полиэтилена нужной площади для купола, его сваривают из нескольких фрагментов полиэтилена. Для сварки полиэтилена рекомендуется воспользоваться паяльником мощностью 40-65 Вт, в жале которого сделана проточка, в проточке на оси зафиксирован металлический диск толщиной 3-5 мм.

Эксплуатация генератора воды
С заходом солнца прозрачный купол подворачивают до уровня поперечин и фиксируют в таком положении растяжками, надев крюки на прутки поз. 17. За ночь бумага вберет в себя влагу и, утром купол опускают, фиксируя его нижний край на основании амортизатором. За день солнце раскалит пирамиду, влага из бумаги испарится, пар по мере остывания конденсируется на стенках в воду, которая стекает вниз. Воду набирают, подставив какую-либо емкость под отверстие в полиэтиленовом поддоне. С заходом солнца цикл повторяют. Бумагу в ГВ рекомендуется менять каждый сезон, на зиму купол нужно хранить в помещении. Также рекомендуется менять купол после потери прозрачности его стенок. Во время эксплуатации необходимо следить за целостностью купола.
