Самодельная коробка для CD дисков с подсветкой.

Всё, что понадобится для создания CD-коробки с подсветкой, можно без труда найти в любом IT-отделе или сравнительно крупном офисе. Также нужны традиционные паяльные принадлежности, не помешает и простейший пробник.

Итак что для этого потребуется:

Дохлая оптическая мышь. Состояние корпуса или хвоста не интересует, лишь
бы светодиоды были в порядке.

 Дохлая колобковая мышь. От неё потребуется сохранный хвост с разъёмом PS/2. Впрочем, если есть желание подключиться к USB, то нужно проверить хвост оптической мыши из предыдущего пункта.

Старые, ненужные, поцарапанные и иначе испорченные компакт-диски, болванки. Желательно, разноцветные. Размер любой.



Прозрачная подставка для этих самых дисков. Высота зависит от эстетических соображений и целеустремлённости.

Кроме этого, пригодятся пара проводков (их можно достать из тех же мышей или распустить старый IDE-кабель) и десяток сантиметров скотча (секретарша ничего не заподозрит).


Сборка

Переходим к потрошению и сборке. Здесь нет решительно ничего сложного.

Внутри мыши живут два светодиода. Выпаиваем их. Если в процессе один из диодов погибнет, его можно заменить на что-нибудь стандартное. Мышиные же диоды хороши своей яркостью.

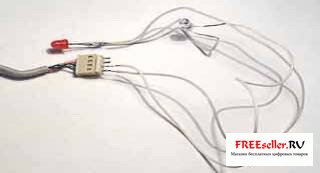

Последовательно соединяем диоды, и подключаем это к хвосту мыши. Для этого удобно выпаять с мышиной платы и разъём. В моём случае плюс был на синем проводе, а земля - на зелёном. Но лучше лишний раз проверить.

Вооружившись скотчем, упаковываем диоды в трубку подставки, провода распределяем по дну. Предварительно с помощью паяльника в «бортах» можно проделать две канавки для проводов.

Переходим к испытаниям! (Подключать устройство только к выключенному компьютеру! На всякий случай…)

Аккуратно надеваем диски, чередуя их цвета.

Сверху можно положить какой-нибудь цветной диск. Например, чёрный.

Закрываем получившееся устройство прозрачной крышкой, ставим в тёмный уголок и наслаждаемся результатом.
