Ящик для инструментов из картона

  • Опубликовано: 8 августа 2020

Подарочный Ящик для инструмента из картона своими руками


Как изготовить простой и недорогой ящик для хранения переноски инструмента из гофрированного картона.


Привет друзья, давайте рассмотрим тему самоделок из картона, материал для изготовления самоделок, довольно интересный и достать его можно практически даром.


Нашел интересную статейку от преподавателя Белгородского государственного технологического университета Александра Юрьевича Стемнева на забугорном сайте, ссылка на оригинал статьи будет в конце.


Автор предложил интересную идею изготовления ящика для инструментов из гофрированного картона, поделился чертежами в формате pdf для распечатки и показал весь процесс по изготовлению ящика, а так же продемонстрировал  самодельное простое приспособление для точного сгибания картона по линии. Конструкция данного приспособления будет представлена на днях, кому интересно заходите на сайт - чтобы посмотреть.


Внешне ящик из картона, поход, на какой-то подарочный набор с инструментами, в принципе можно  дарить в нем и подарки, мне бы было бы не стремно.


Но и использовать по назначению думаю, что тоже можно.


Итак, знакомьтесь, вот и собственно сам ящик, изготовленный из гофрированного картона.

Чертежи ящика для изготовления

Конструктивно ящик состоит из 5 деталей:
  • основная часть - 1 шт.
  • торцевая часть - 2 шт.
  • ребро - 2 шт.

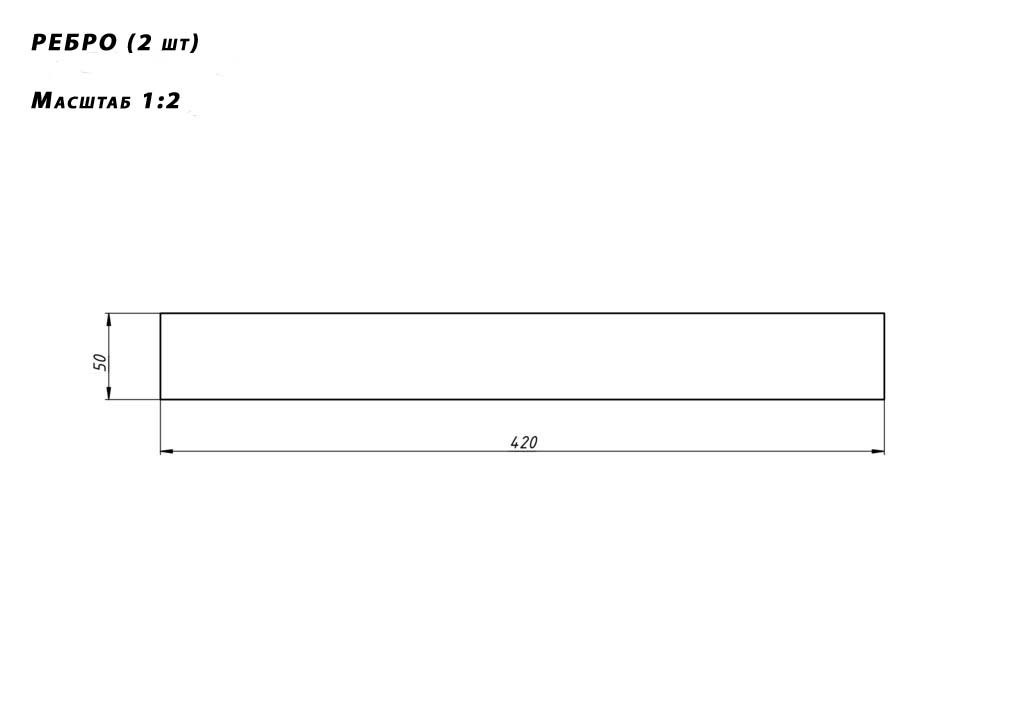

Ящик для инструментов из картона - чертежиЯщик для инструментов из картона - чертежиЯщик для инструментов из картона - чертежи

Чертежи для распечатки на принтере

Скачать файл:
tool_bag.zip [28,58 Kb] (cкачиваний: 393) .zip

Материалы и инструменты

  • Картон гофрированный 4 мм
  • Линейки 30, 50 и 100 см
  • Канцелярский нож
  • Шило
  • Карандаш
  • Ножницы
  • Инструмент для гибки картона. О том, как его изготовить самостоятельно читайте здесь:
Инструменты для изготовления ящика из картона


Изготовление ящика

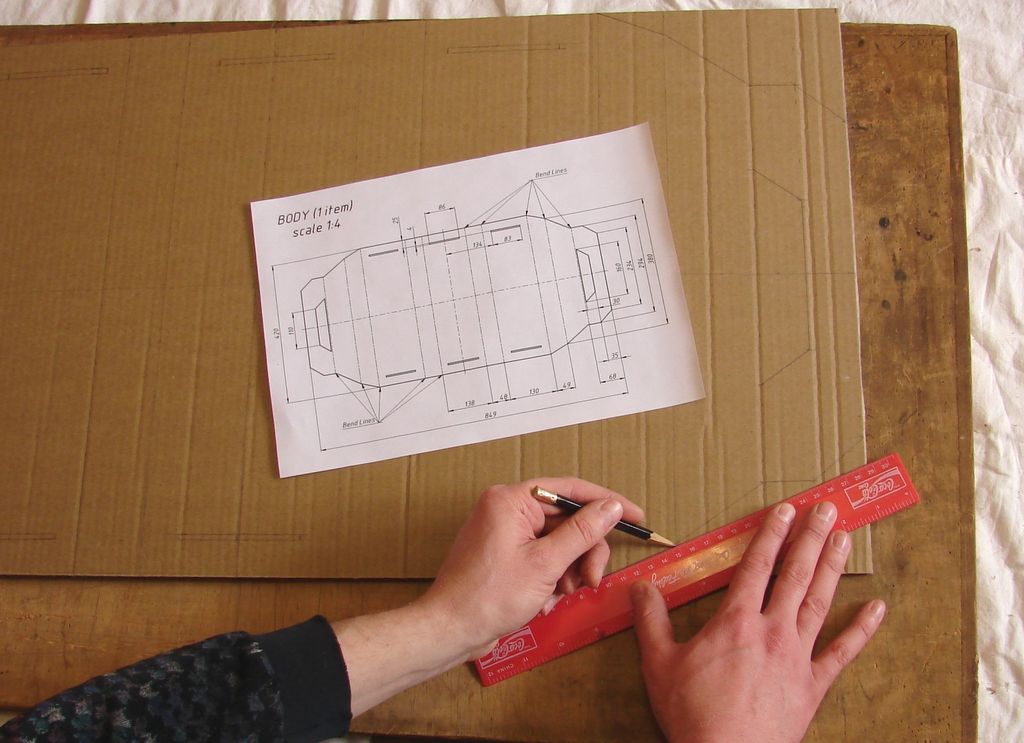

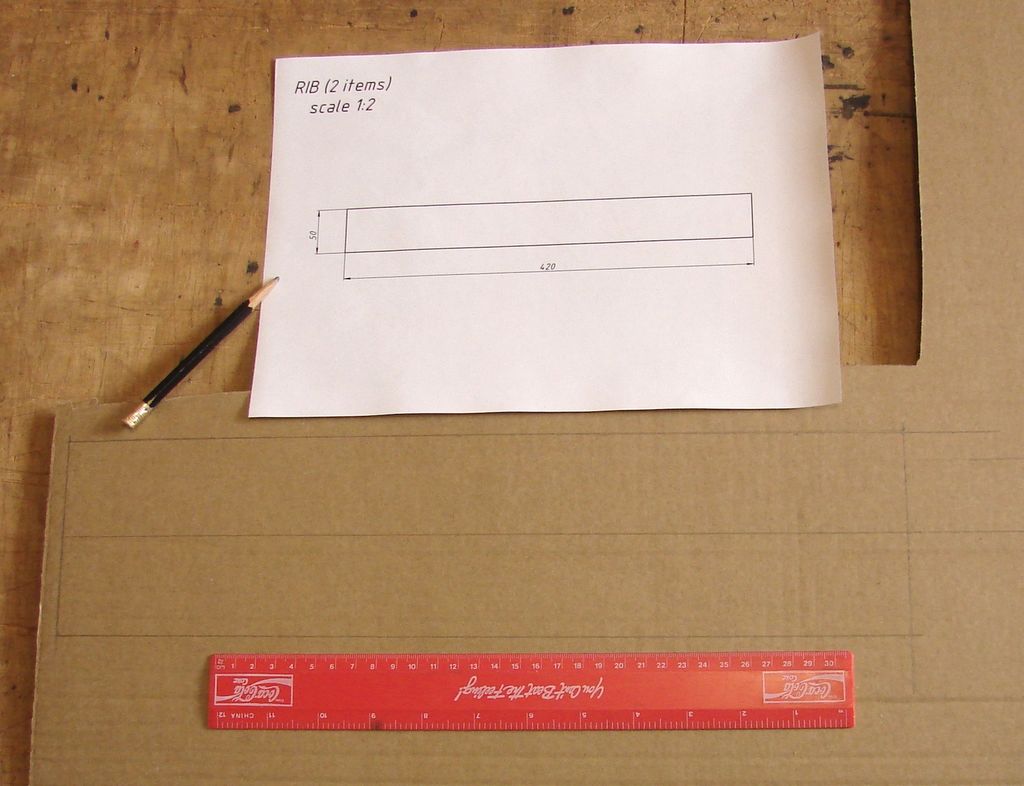

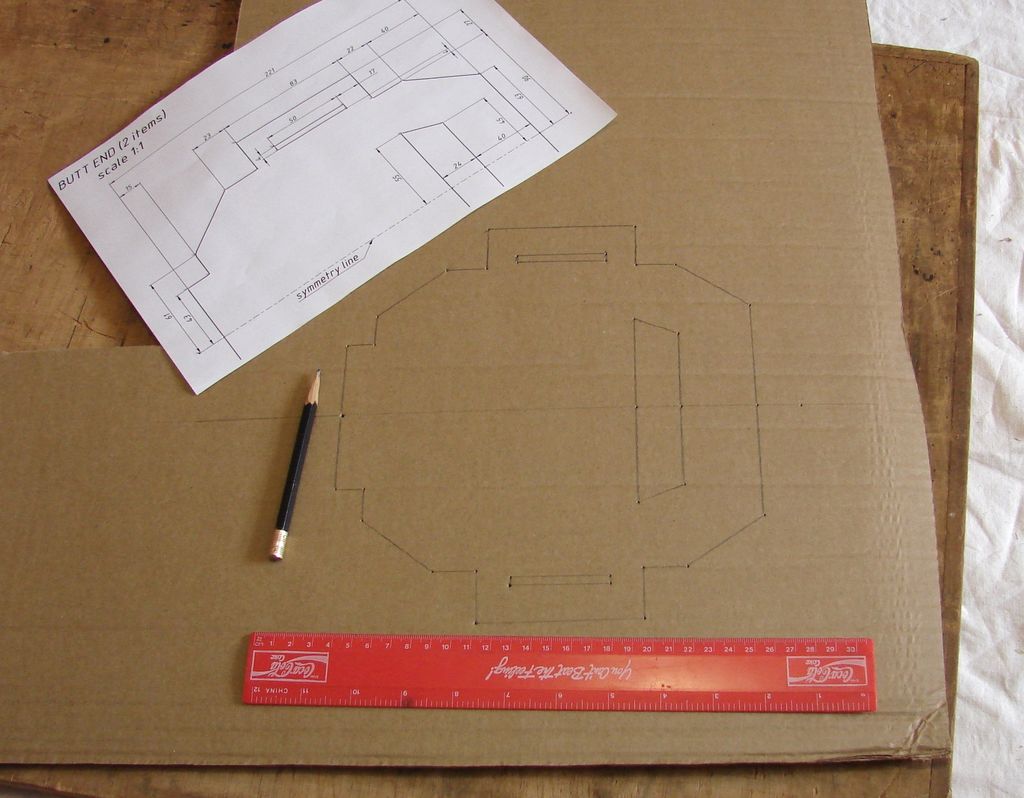

Распечатайте чертежи ящика на принтере, и перенесите их размеры на картон используя линейки карандаш и шило.

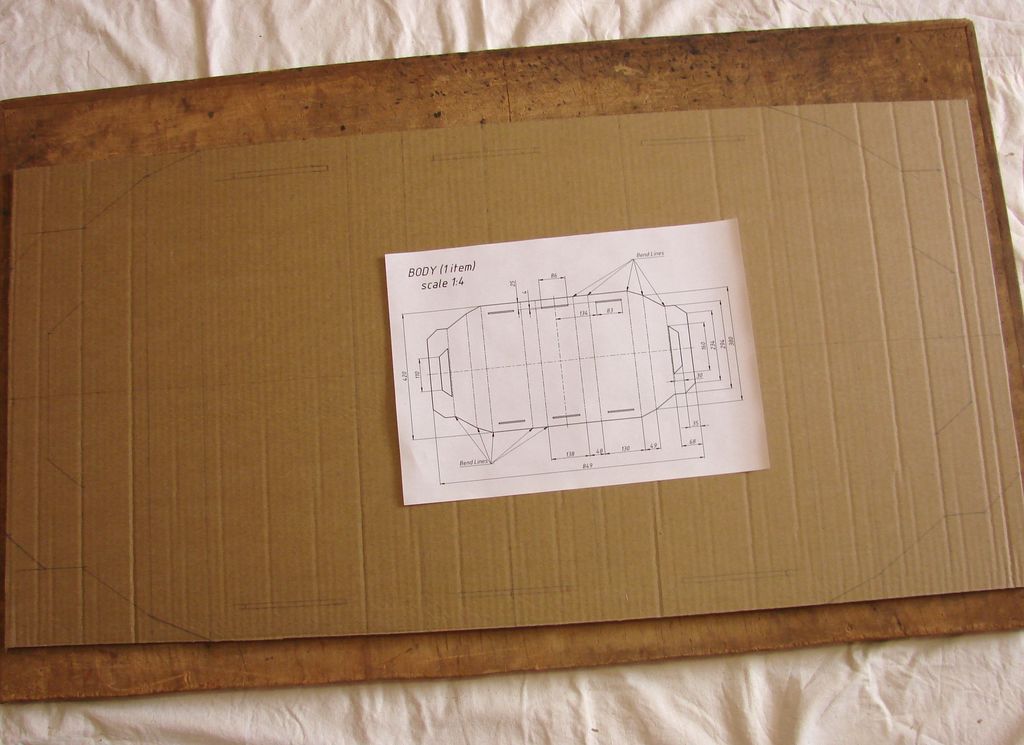

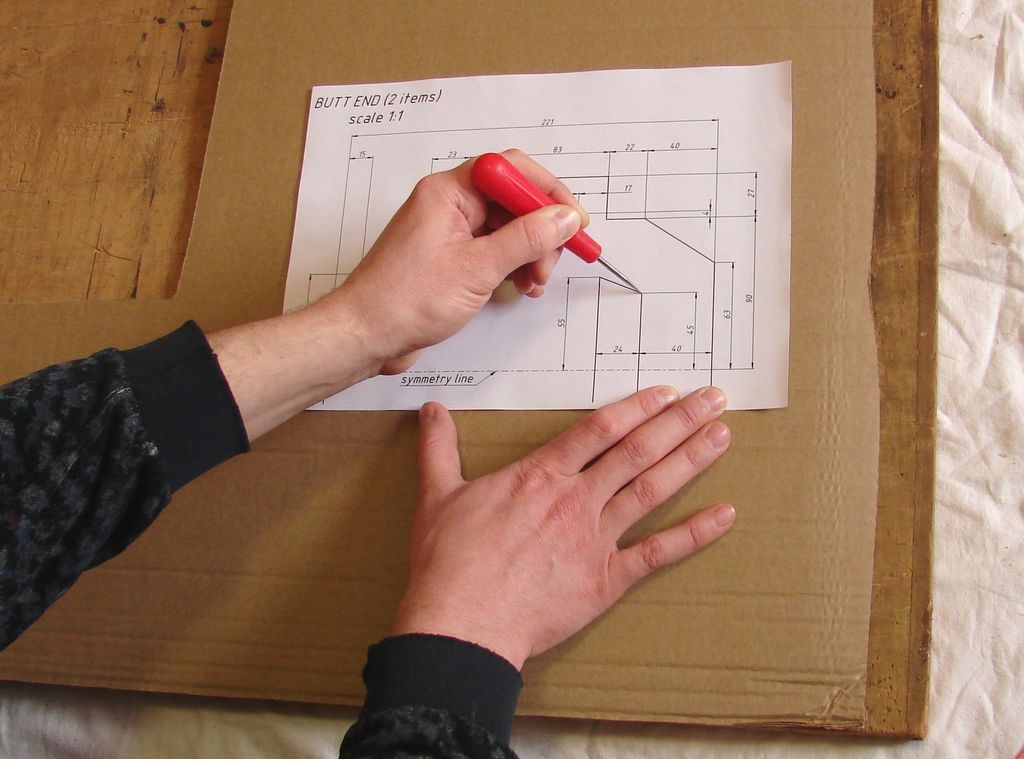

Для упрощения процедуры, автор приложил чертеж на поверхность и сделал отметки граней при помощи шила, затем, взял линейку и нарисовал линии отрезками от одной точки к другой.


Изготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картона

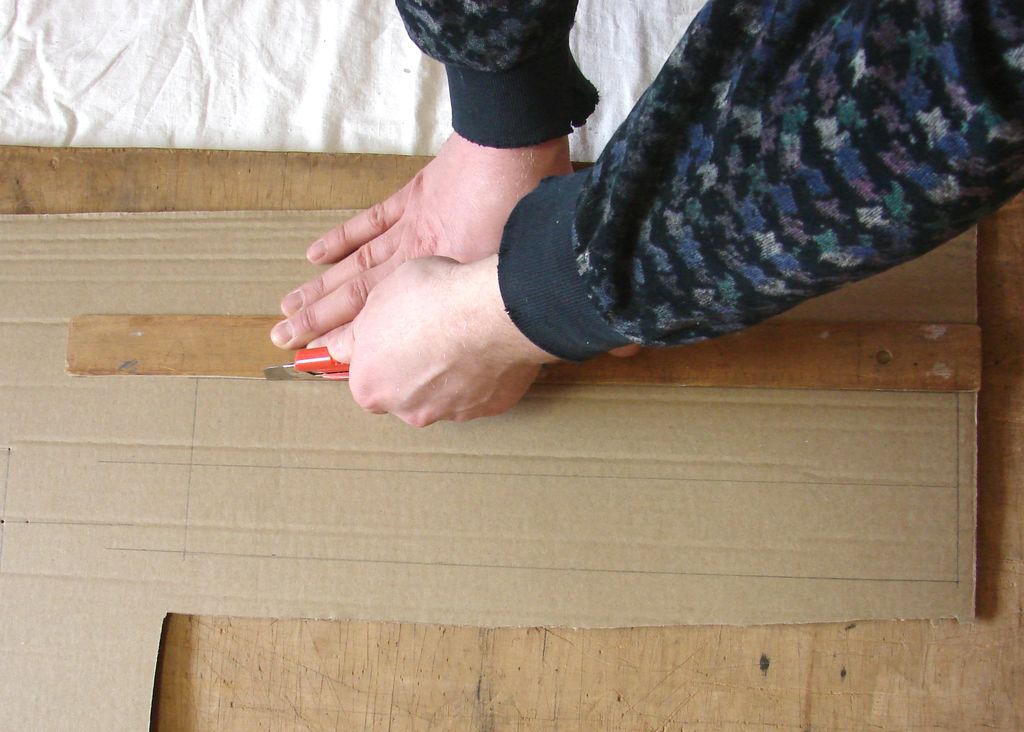

Дальше еще проще, берем канцелярский нож и линейку и начинаем вырезать ранее размеченные детали.


Изготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картона


Теперь самое интересное!


Как сделать ровные и идеальные изгибы на картоне. Для этого будет использоваться специальный инструмент: бендер для картона, изготовить его можно самостоятельно, а как это сделать читайте по ссылке.


Итак, приступим, линии гибки отмечены на чертеже пунктирными линиями, также Вы можете заметить что последовательность гибки линий пронумерована, очень важно делать это в определенном порядке.

Изготовление ящика для инструмента из картона

Первые 8 линий делаются на одной стороне листе, для линий 9 и 10 лист нужно перевернуть.

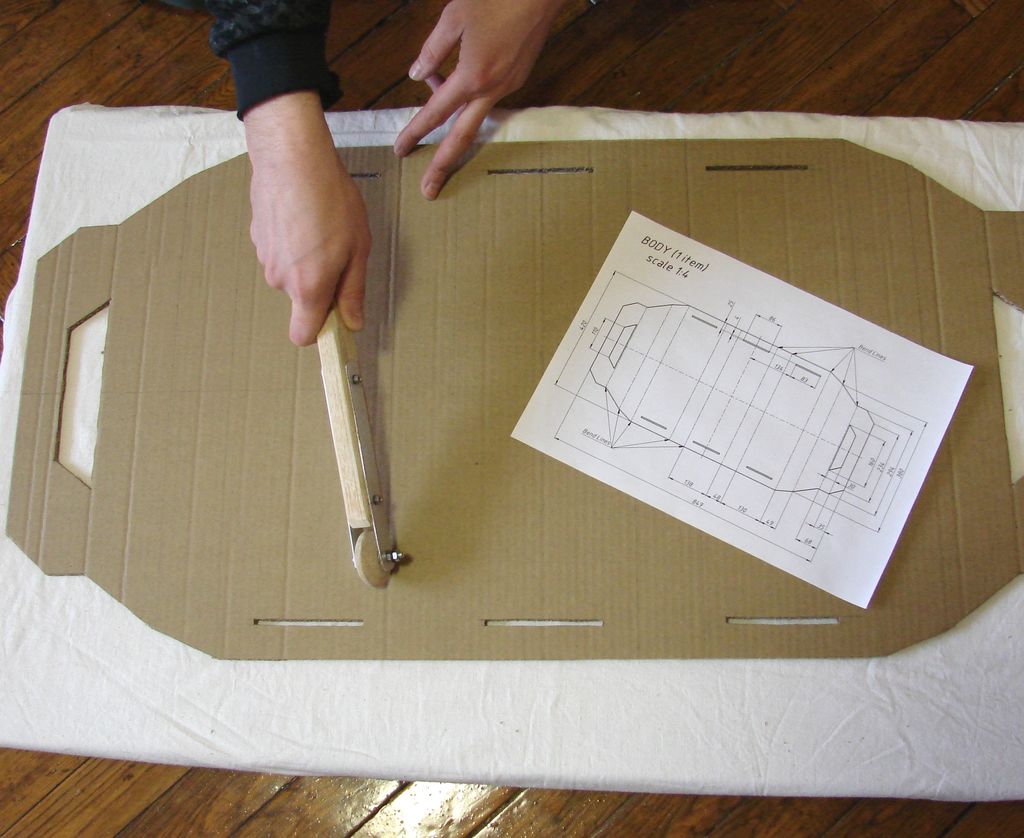

Переносим отметки линий и прокатываем их бендером для картона


Изготовление ящика для инструмента из картона

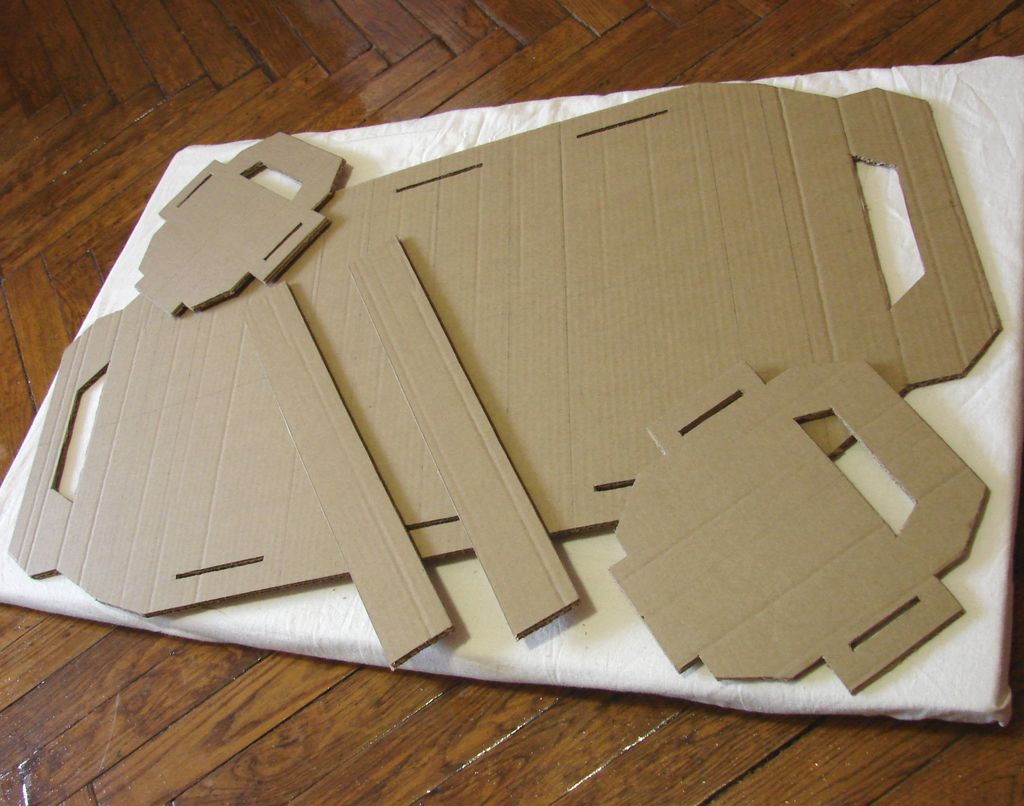

Теперь сгибаем.

Изготовление ящика для инструмента из картона

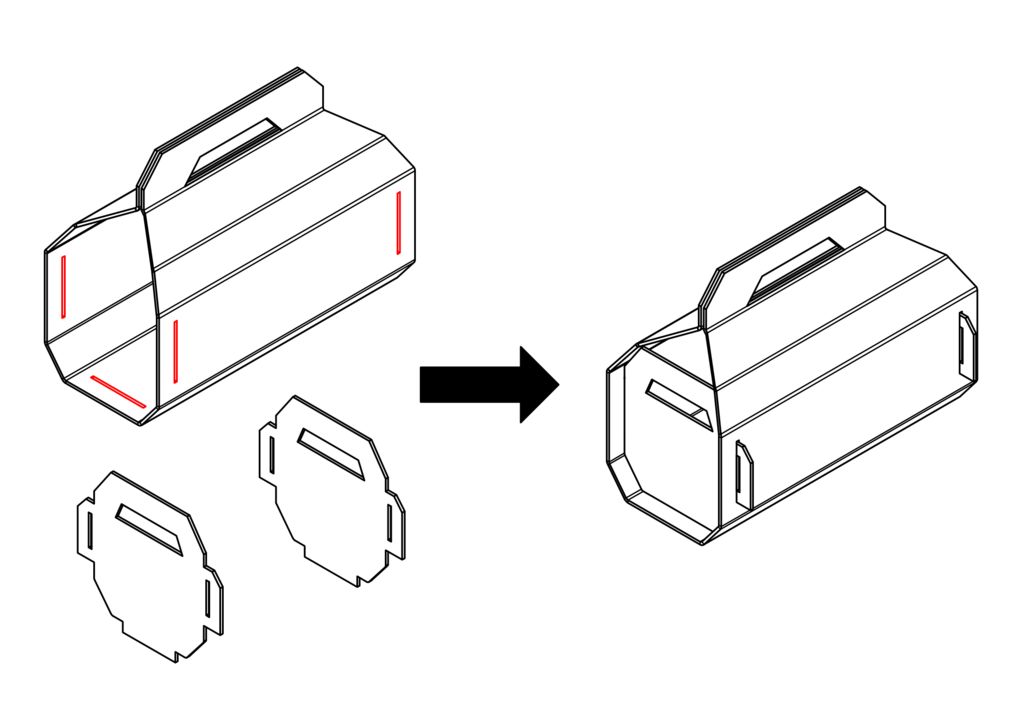

Ниже представлена схема сборки основной части и соединения ее с торцевыми частями. Изготовление ящика для инструмента из картона

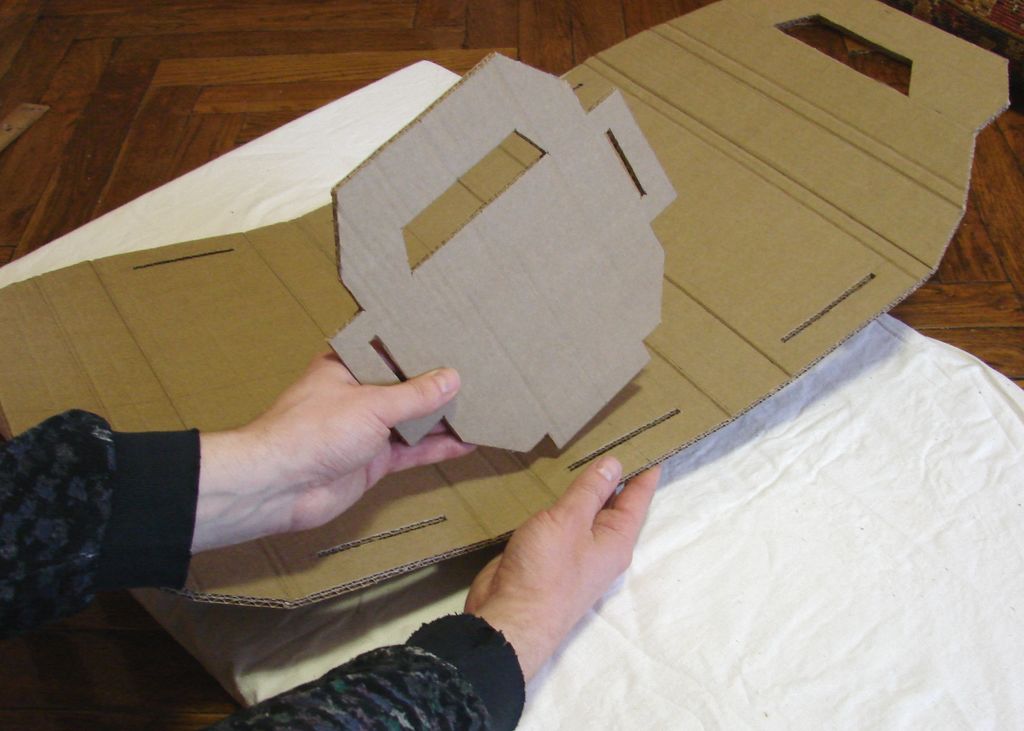

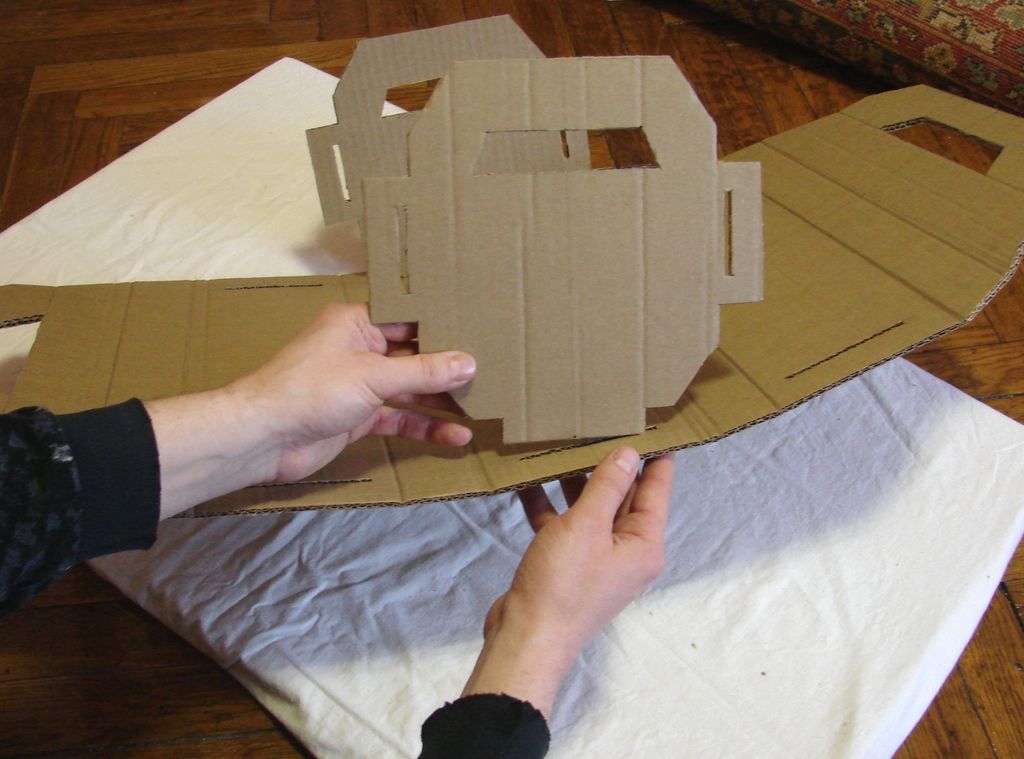

Начинаем собирать ящик, сгибая основную часть и соединяя ее с 2-мя торцевыми частями.

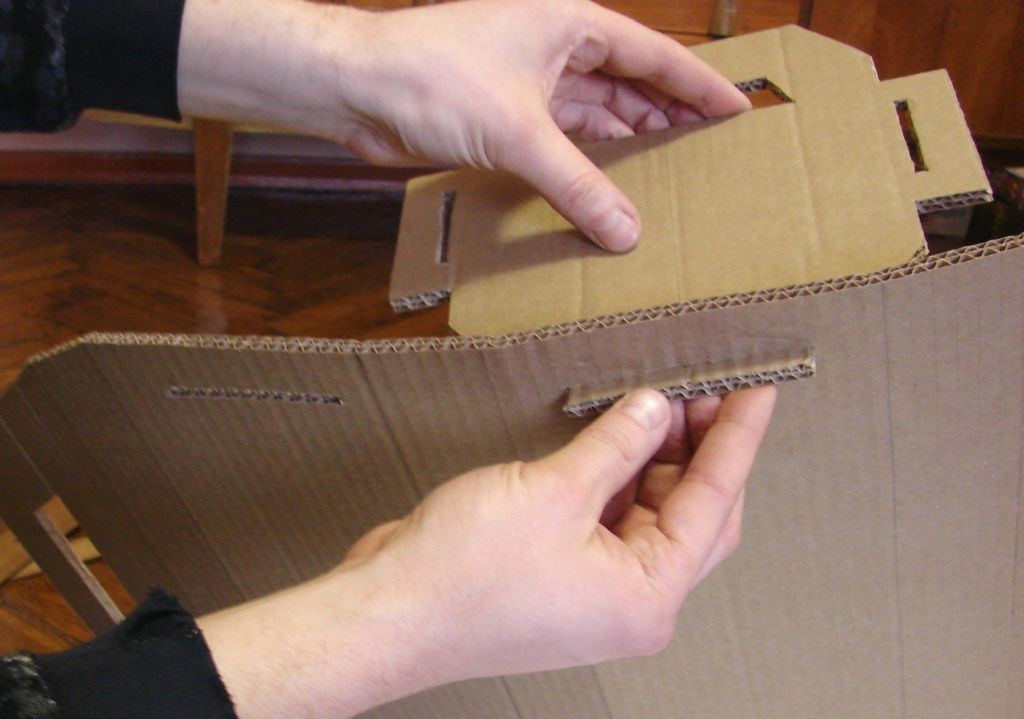

Изготовление ящика для инструмента из картонаСборка ящика для инструментов из картона

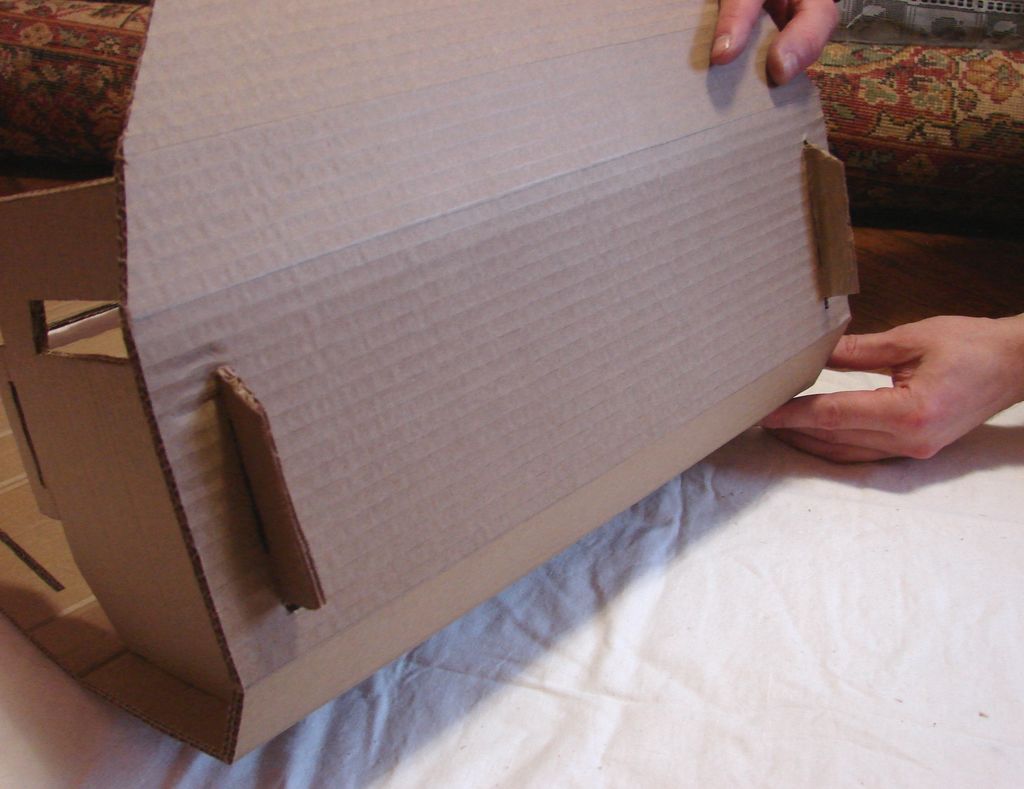

Торцевые части соединяются проушинами с основной частью.



Сборка ящика для инструментов из картонаСборка ящика для инструментов из картонаСборка ящика для инструментов из картонаИзготовление ящика для инструмента из картона

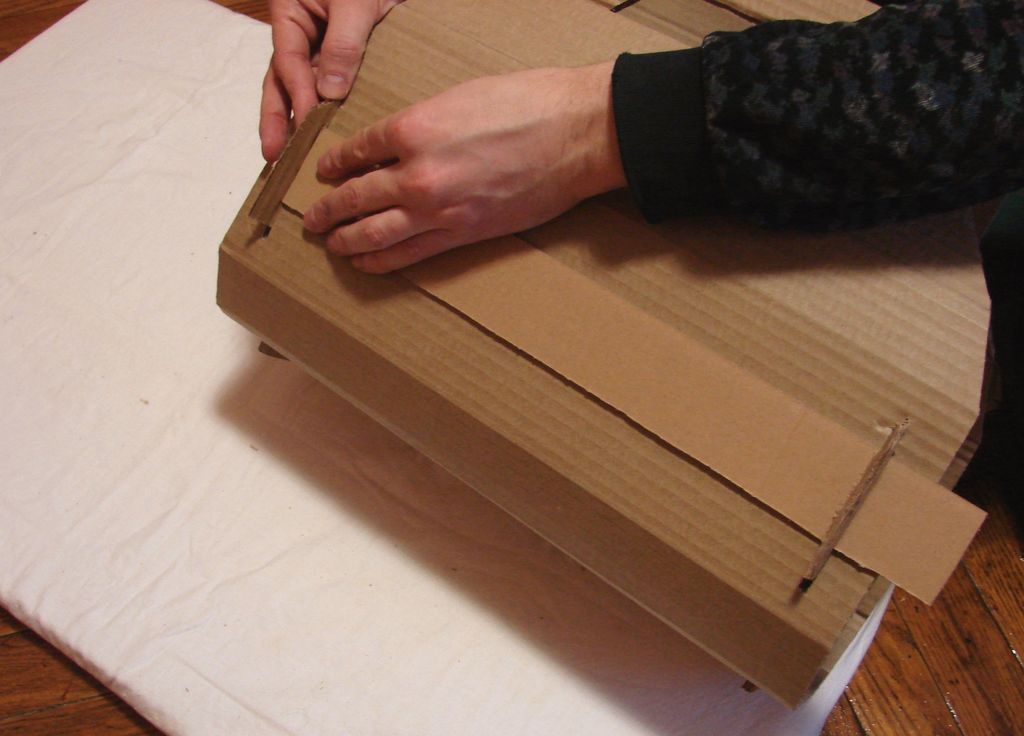

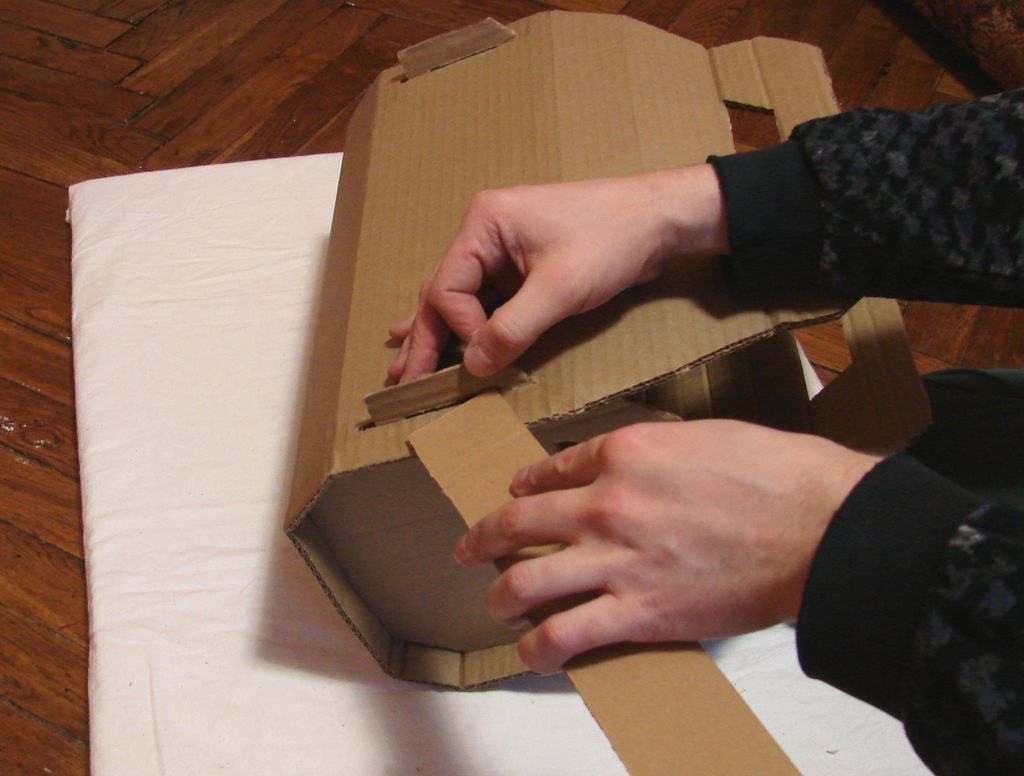

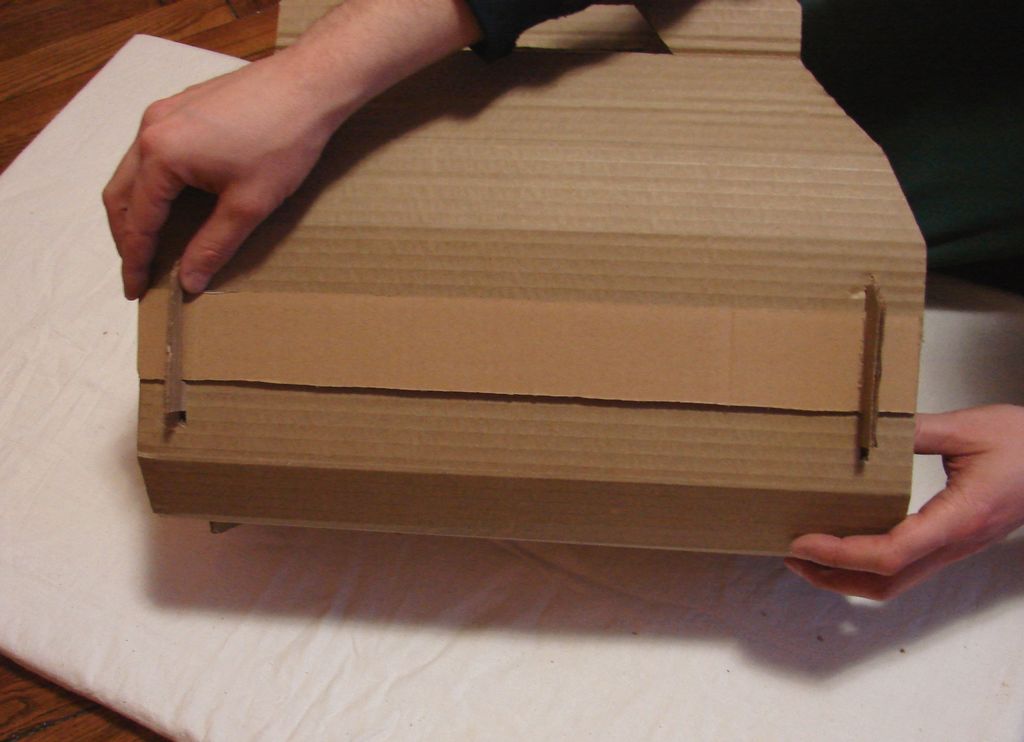

И завершающий момент - это установка ребер.

Ребра устанавливаются в прорези проушин торцевых частей, и являются элементом обеспечивающим жесткость и устойчивость коробки.


Изготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картонаИзготовление ящика для инструмента из картона

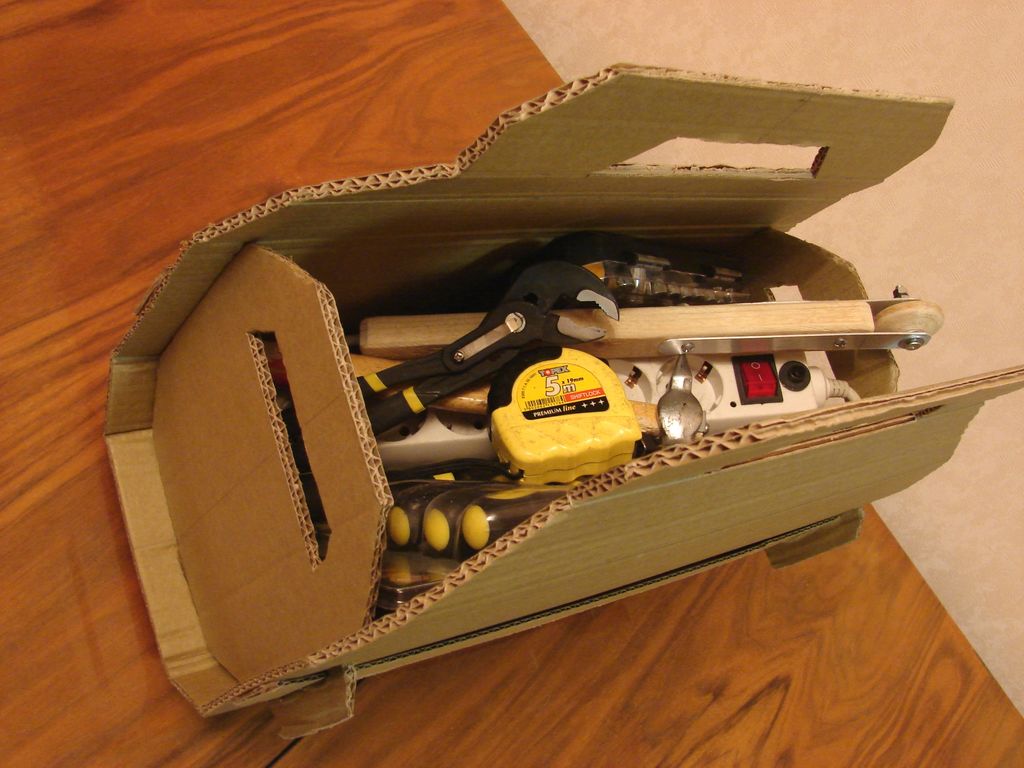

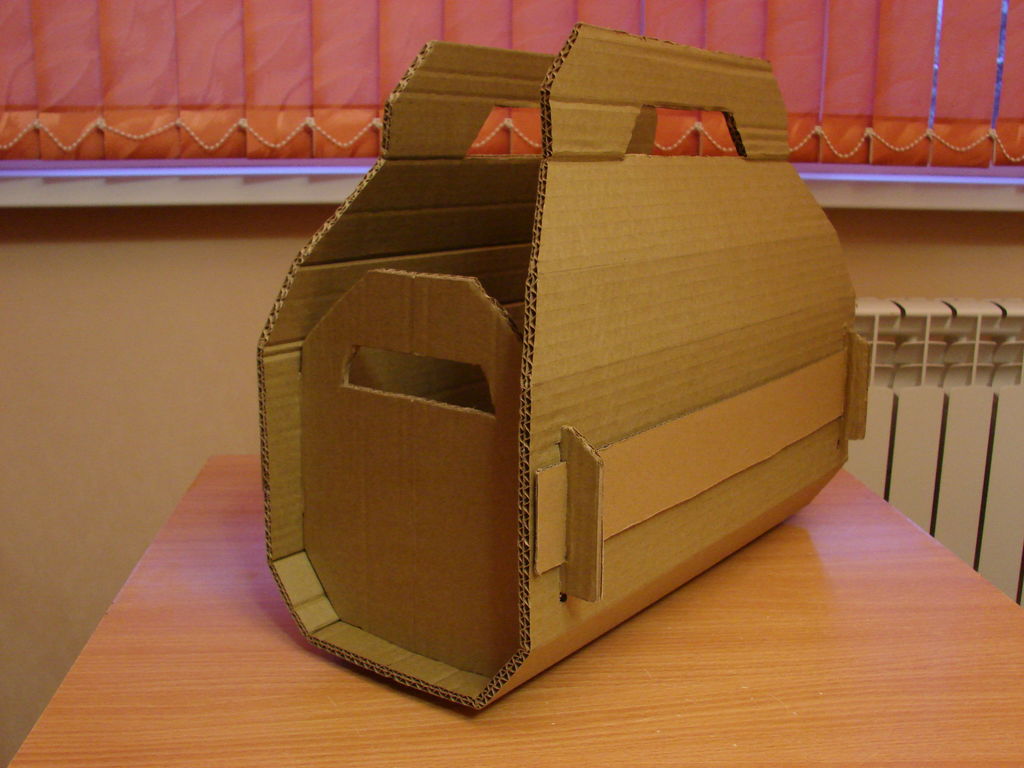

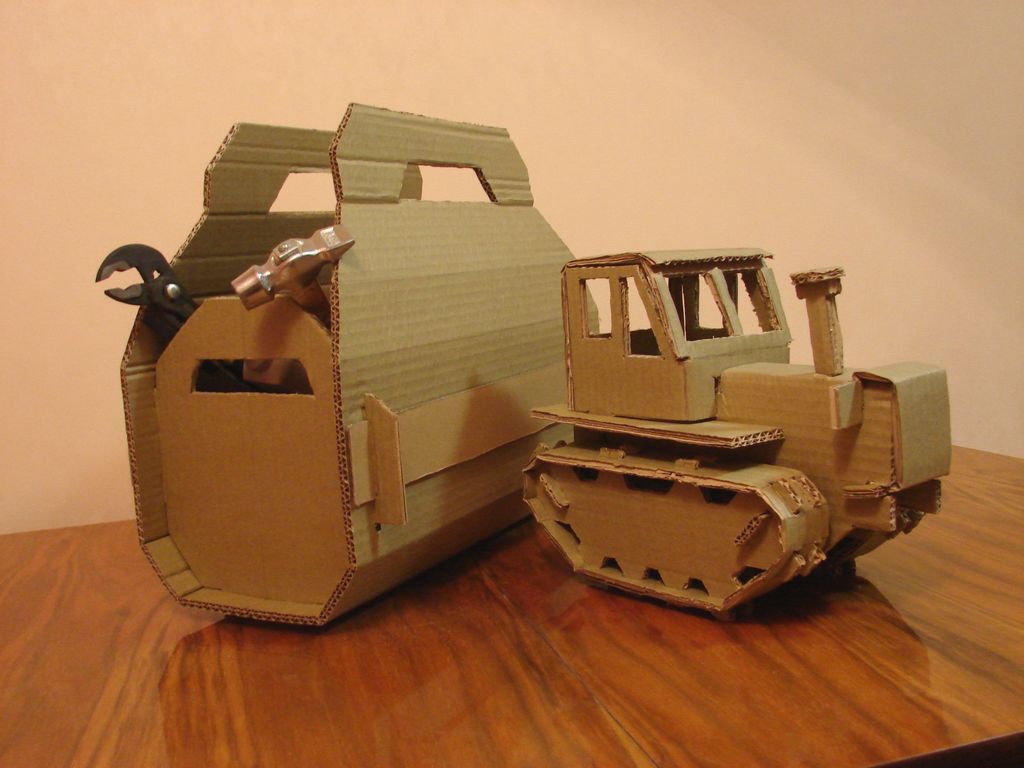

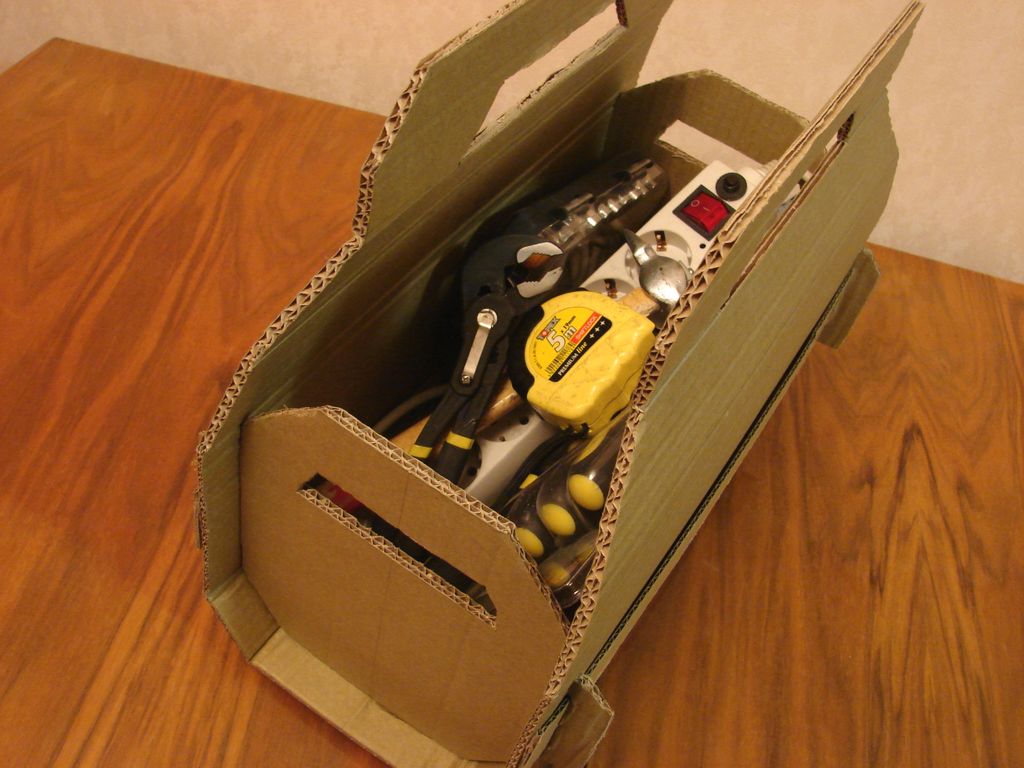

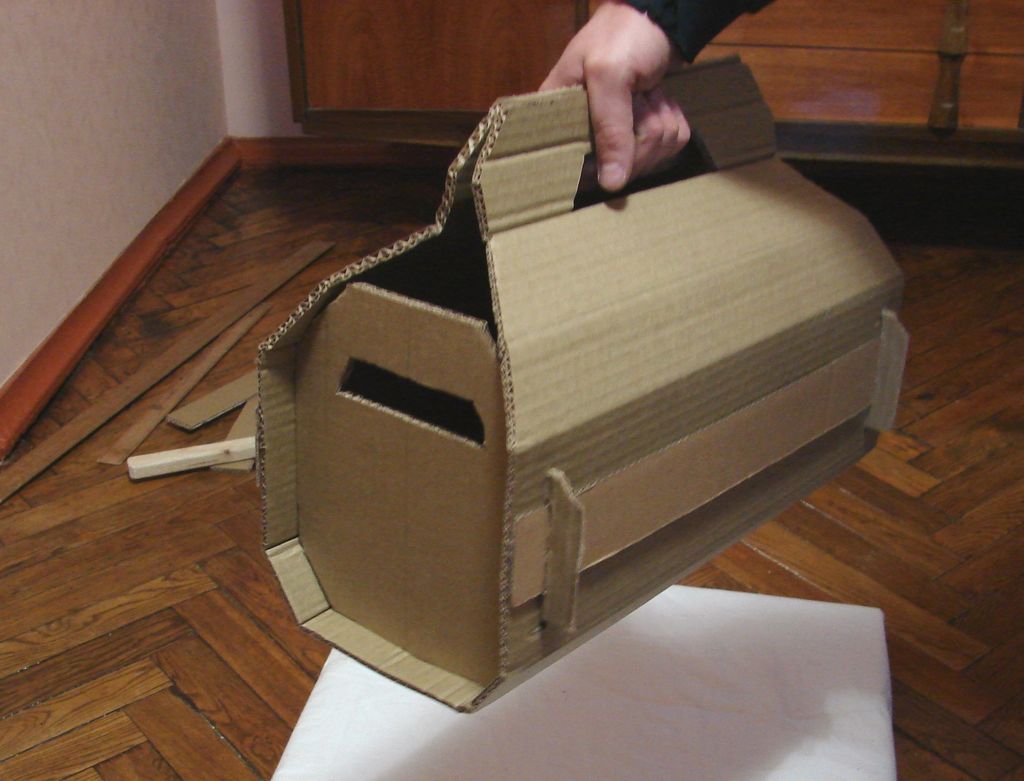

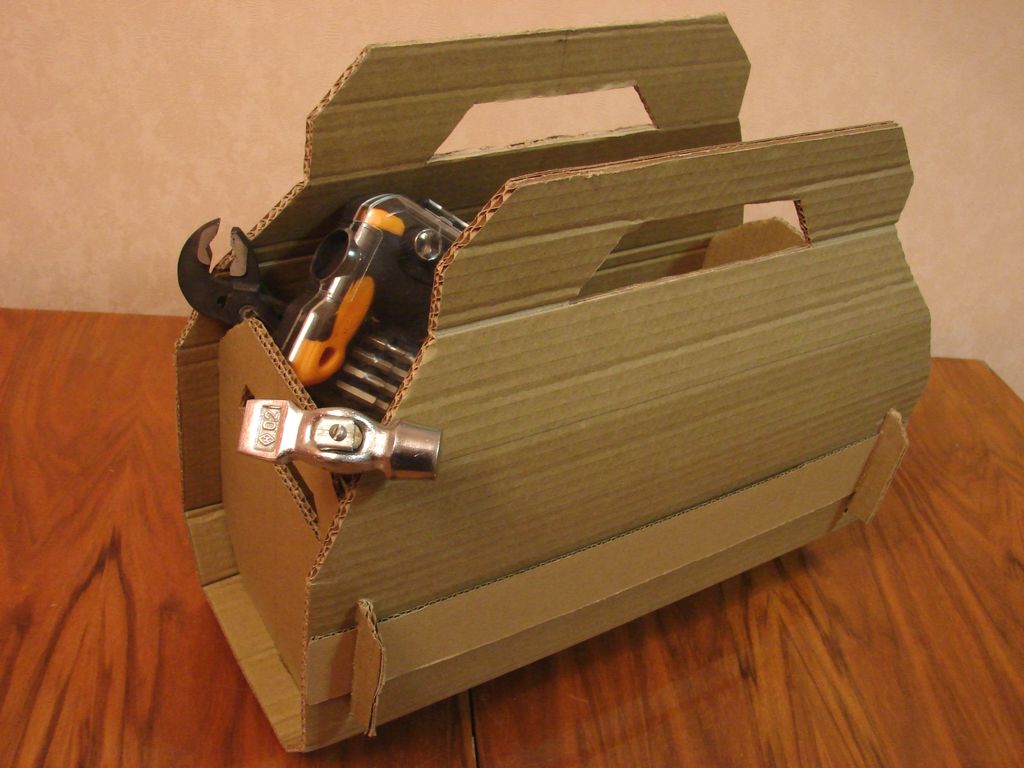

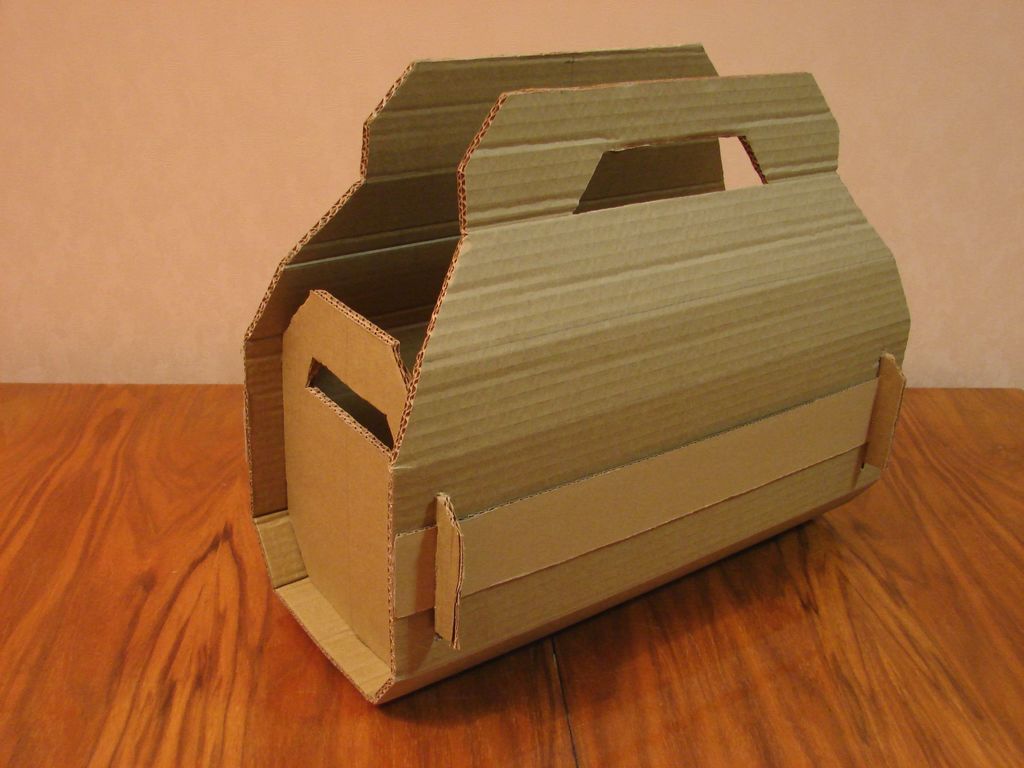

Сделали? Молодцы. Теперь можно посмотреть, что получилось в итоге. Самодельный переносной ящик из картонаСамодельный переносной ящик из картонаСамодельный переносной ящик для инструмента из картонаПереносной ящик для инструмента из картона своими рукамиЯщик для инструмента из картона своими рукамиПодарочный Ящик для инструмента из картона своими рукамиПодарочный Ящик для инструмента из картона своими руками

Оригинал статьи Nml235l
