Мини дрель из клеевого пистолета


Изготовление мини дрели с реверсом на скорую руку своими руками из клеевого пистолета и насоса омывателя.


Всем привет! Сегодня хочу поделиться конструкцией своей мини дрели. Вещь в быту полезная, была собрана несколько лет назад.

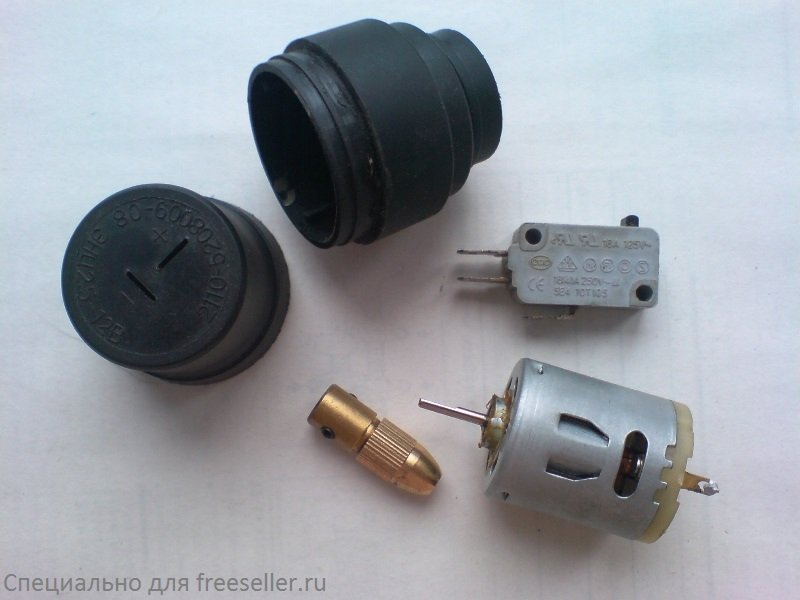

За основу был взят корпус от сгоревшего клеевого пистолета, насос омывателя, микропереключатель, 6-контактный переключатель и цанговый патрон.

  Самоделки. Мини дрель из клеевого пистолета


Подойдёт любой мотор с диаметром вала 2,3. Изначально с насоса была снята нижняя часть корпуса и крыльчатка, на освободившийся вал был надет патрон. На этом прибор в первоначальном виде был готов и какое-то время я им работал, но со временем решил его переделать.

  Мотор для изготовления мигни дрели


Из корпуса пистолета были вырезаны некоторые части под мотор и переключатель, все детали примерялись по месту.

  Изготовление мини дрели своими руками

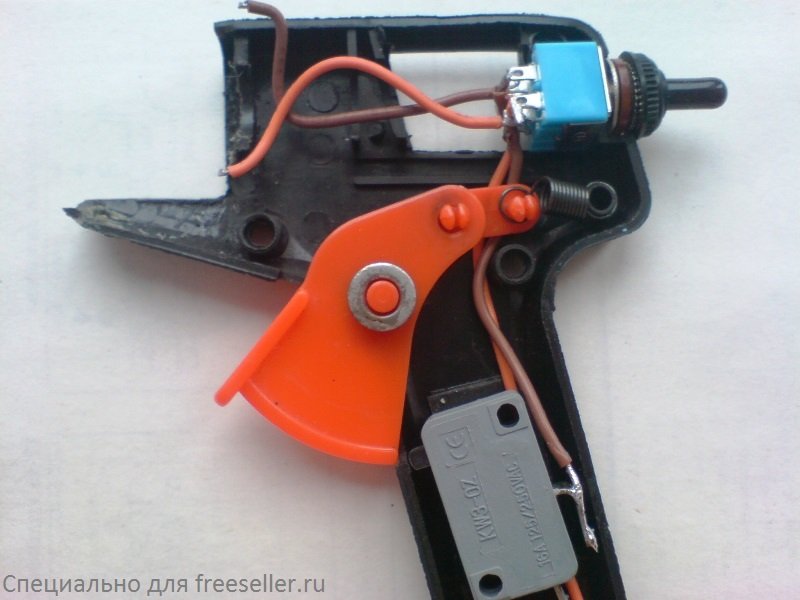

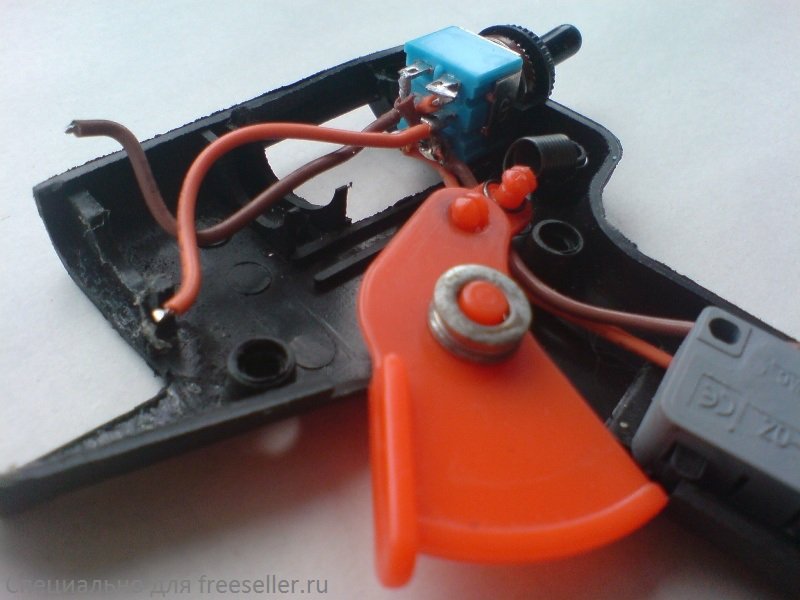

6-контактный переключатель был установлен в заднюю часть корпуса, микропереключатель разместился под курком пистолета. Сделаны электрические соединения.

  Изготовление мини дрели своими руками

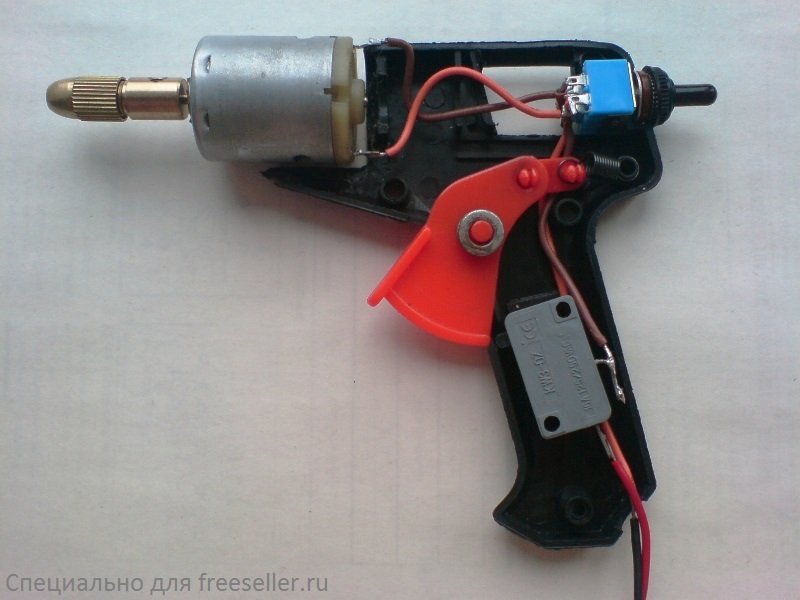

Мотор подошёл по месту, стоит соосно с корпусом. Все соединения готовы. Первое включение прошло успешно.

  Изготовление мини дрели своими руками

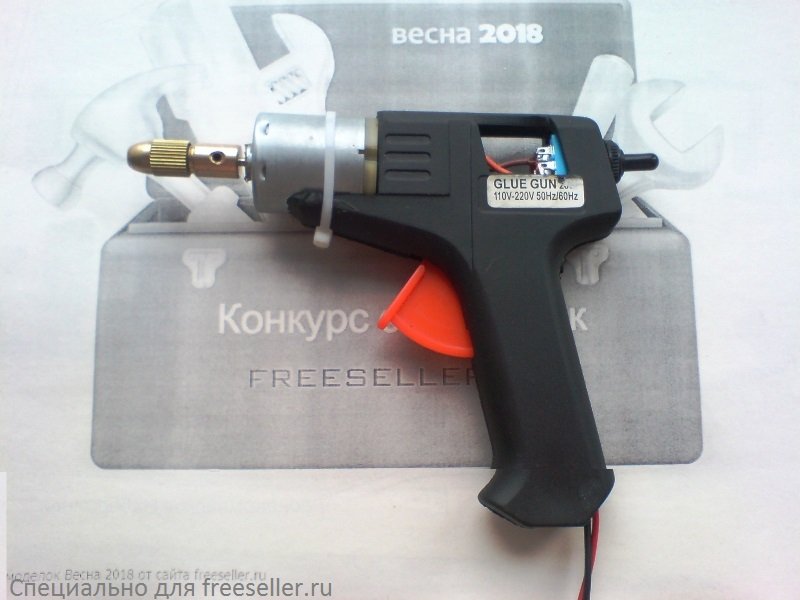

Так дрель выглядит в сборе. Крепится мотор кабельной стяжкой, ничего другого не придумал.

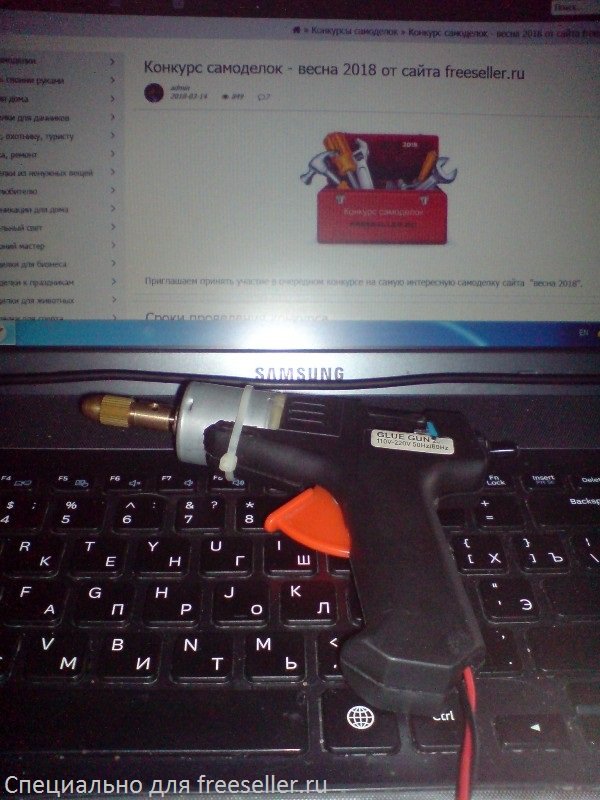

  Самоделки. Мини дрель своими руками.Конкурс самоделок весна 2018 freeselle_ru. Мини дрель своими руками.

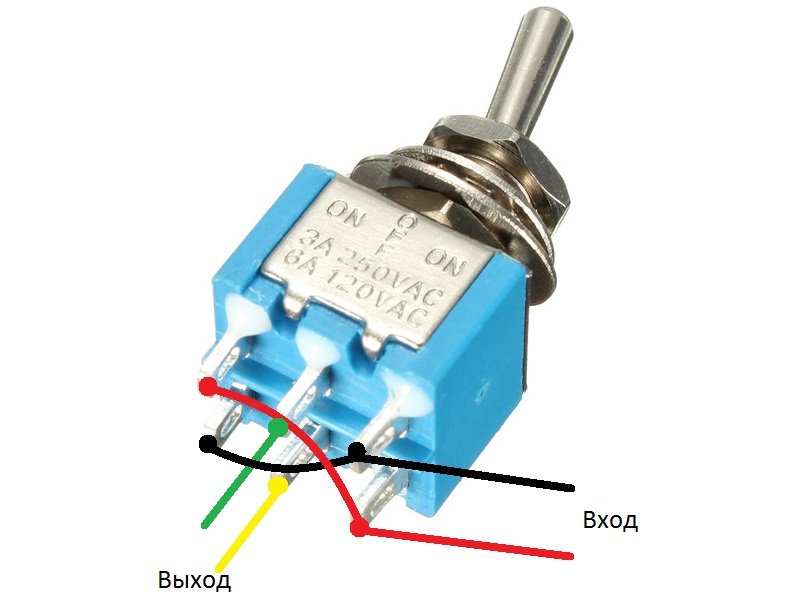

Схема осуществления реверса очень проста.




На сегодняшний день эта дрель отправляется в гараж, т.к. у меня появилась новая с огромным набором различных насадок. Надеюсь, что и старая, и новая прослужат мне ещё многие годы. Всем спасибо.
