Быстросборное ограждение для сушки и сортировки овощей


Быстро собирающееся и разбирающееся ограждение из досок-бортиков для удобства сушки и сортировки различных овощей (картофеля, свеклы, моркови и т.п.).


Привет самодельщикам, а также садоводам и огородникам!


Как известно, после уборки практически любых овощей, прежде чем закладывать их на длительное хранение, эти овощи нужно тщательно просушить, перебрать и отсортировать. Особенно это касается различных корнеплодов: свеклы, моркови, репы и в первую очередь, конечно же, картофеля.


Мы после уборки овощей, обычно расстилаем полиэтиленовую пленку на полу в сарае (прямо в моей мастерской), а затем насыпаем на нее корнеплоды не толстым слоем. Несколько суток они сохнут, при этом их надо периодически ворошить, а затем мы перебираем их, удаляем больные и испорченные, а качественные овощи убираем в подпол на хранение.

При этом чтобы овощи не рассыпались и не раскатывались по всему сараю, по периметру пленки, приходится ставить невысокие ограждения или бортики из досок.


Обычно для этого используются доски, которые попадаются под руку, но поскольку это зачастую, весьма неудобно, в этом году я решил сделать основательные ограждения из досок, которые можно было бы очень быстро собирать и разбирать, а потом и удобно хранить в компактном виде, по сути, в виде отдельных досок.

Причем в основе этих конструкций, я решил использовать еще свою старую наработку, которая показала свою эффективность, когда две доски быстро соединяются при помощи мебельного болта с барашковой гайкой. Это принцип подробно описан в моей статье: «?Разборный полуящик для хранения яблок


Для изготовления таких ограждений, мне потребовались следующие принадлежности:

Материалы и крепежные элементы

  • Доски толщиной 2 см, шириной 12 см, и длиной около 2 м;
  • Деревянный брусок толщиной 2 см, шириной 3,5 см, и длиной 30-40 см;
  • Четыре шурупа по дереву 4х45 мм;
  • Два мебельных болта М6, длиной 60 мм, с шайбами и барашковыми гайками.

Инструменты

  • Чертежный и мерительный инструмент (карандаш, рулетка и угольник);
  • Шило;
  • Электролобзик с пилкой для фигурного реза;
  • Электродрель-шуруповерт;
  • Сверла по металлу диаметрами 4 мм, и 6 мм;
  • Перовое сверло по дереву диаметром 16 мм;
  • Сферическая фреза по дереву;
  • Отверточная бита РН2, для заворачивания шурупов;
  • Наждачная бумага.

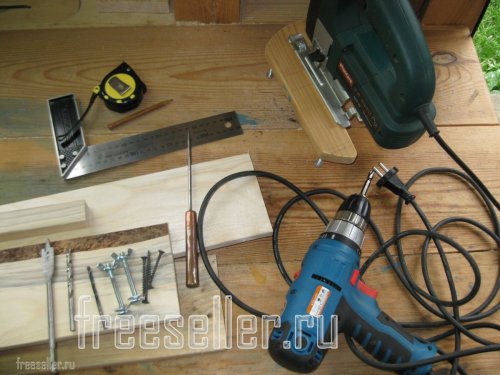

Инструмент и материал для изготовления быстроразборного ограждения для сушки и сортировки овощей

Изготовление ограждения

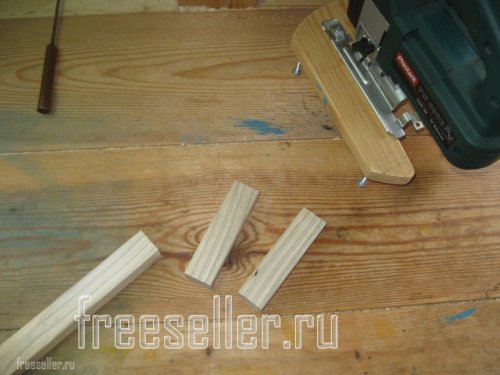

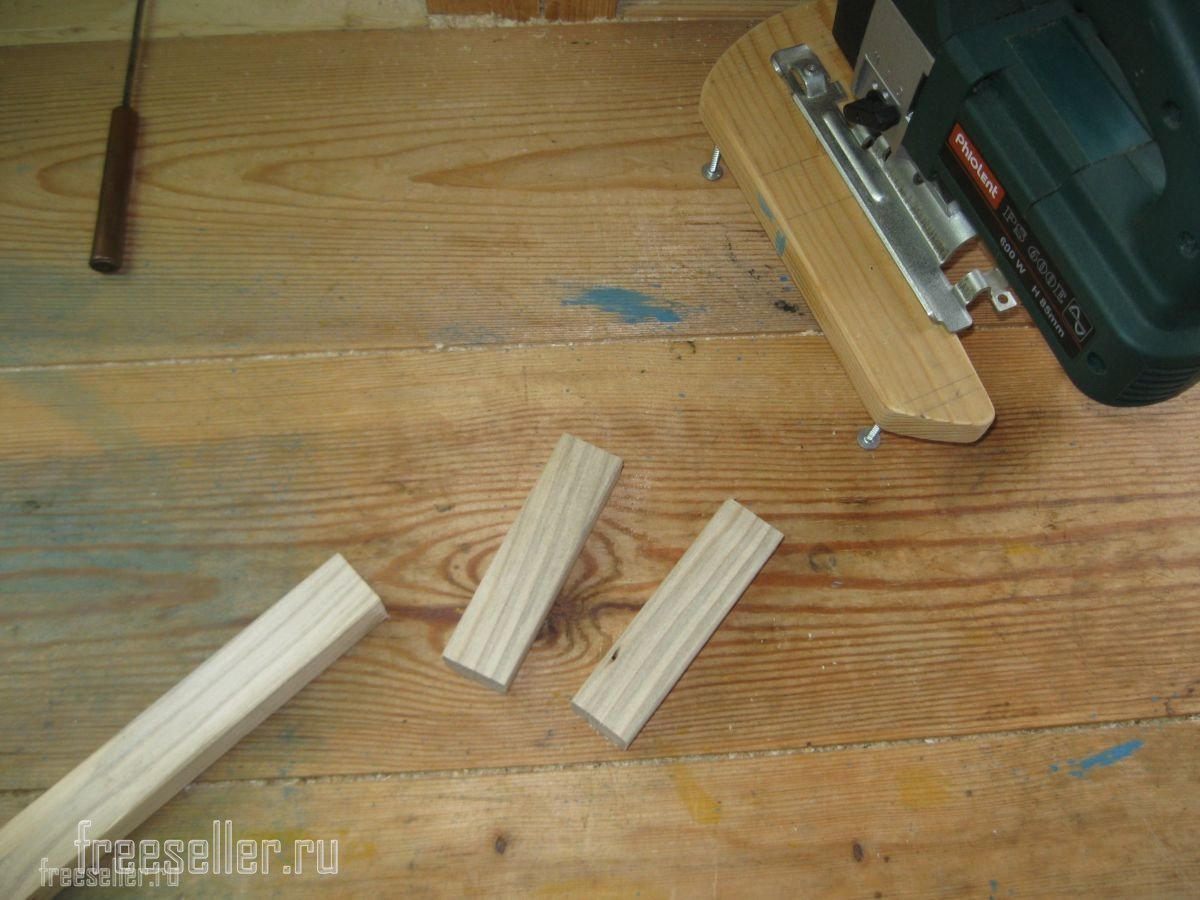

В начале, я отпилил от бруска две заготовки длиной по 11 см, каждая.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

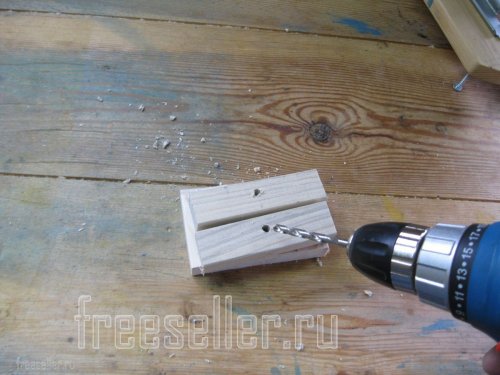

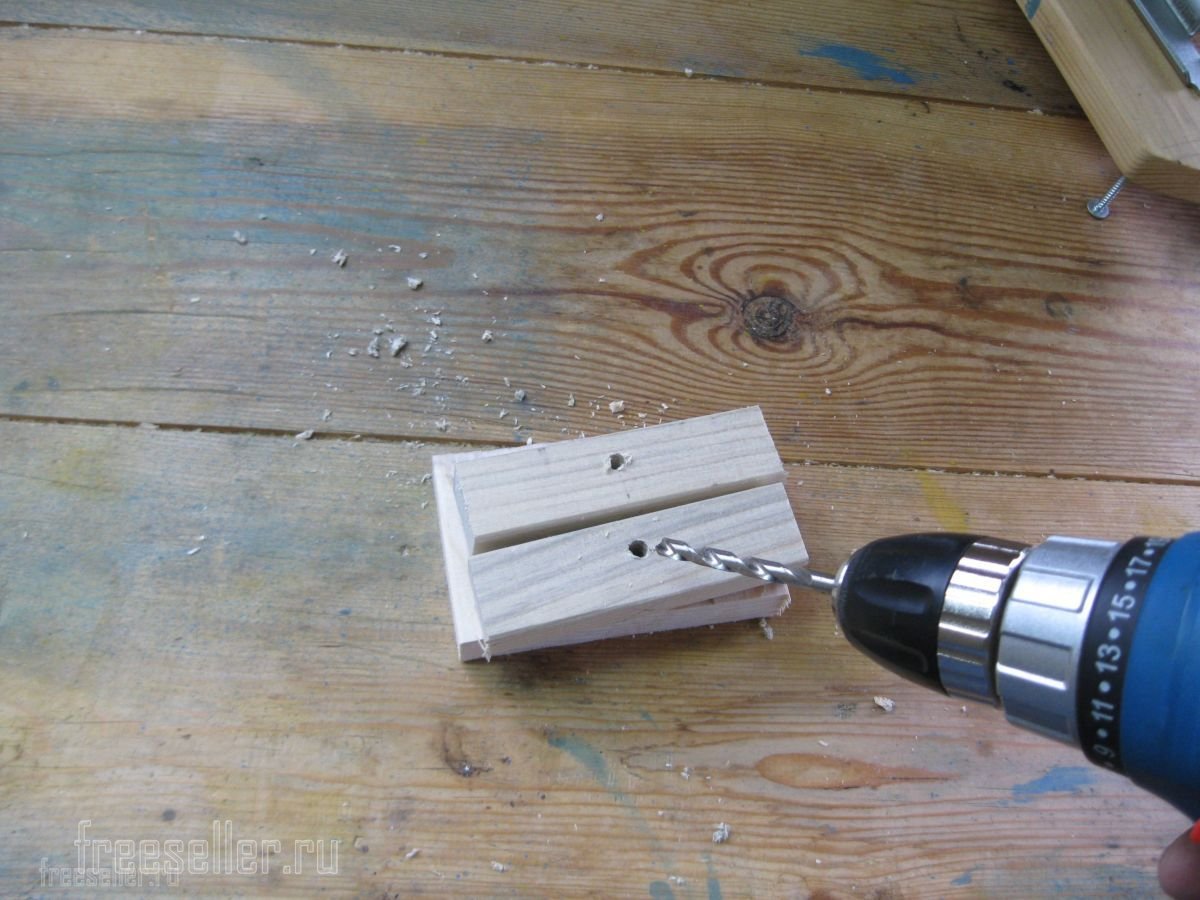

В центре каждой заготовки, просверлил отверстие диаметром 6 мм.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

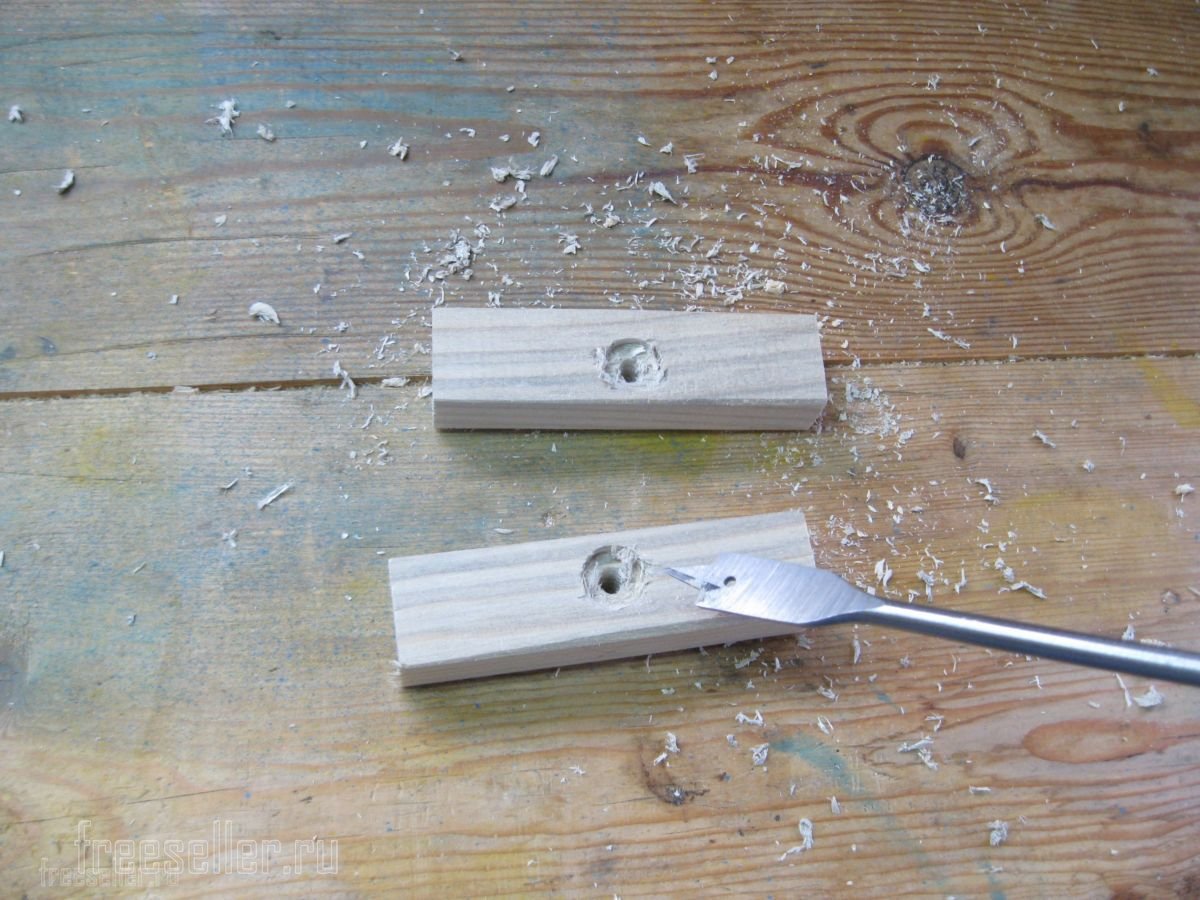

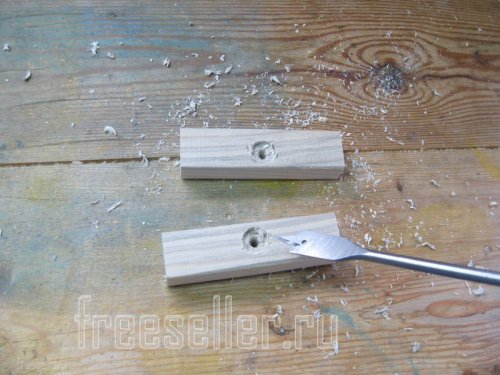

Затем с обратной стороны отверстий, при помощи перового сверла сделал неглубокие глухие отверстия для того, чтобы можно было утопить головки мебельных болтов.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

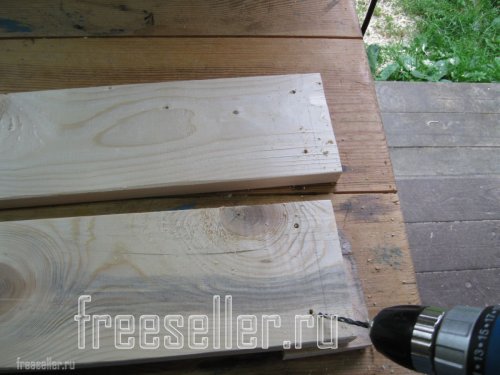

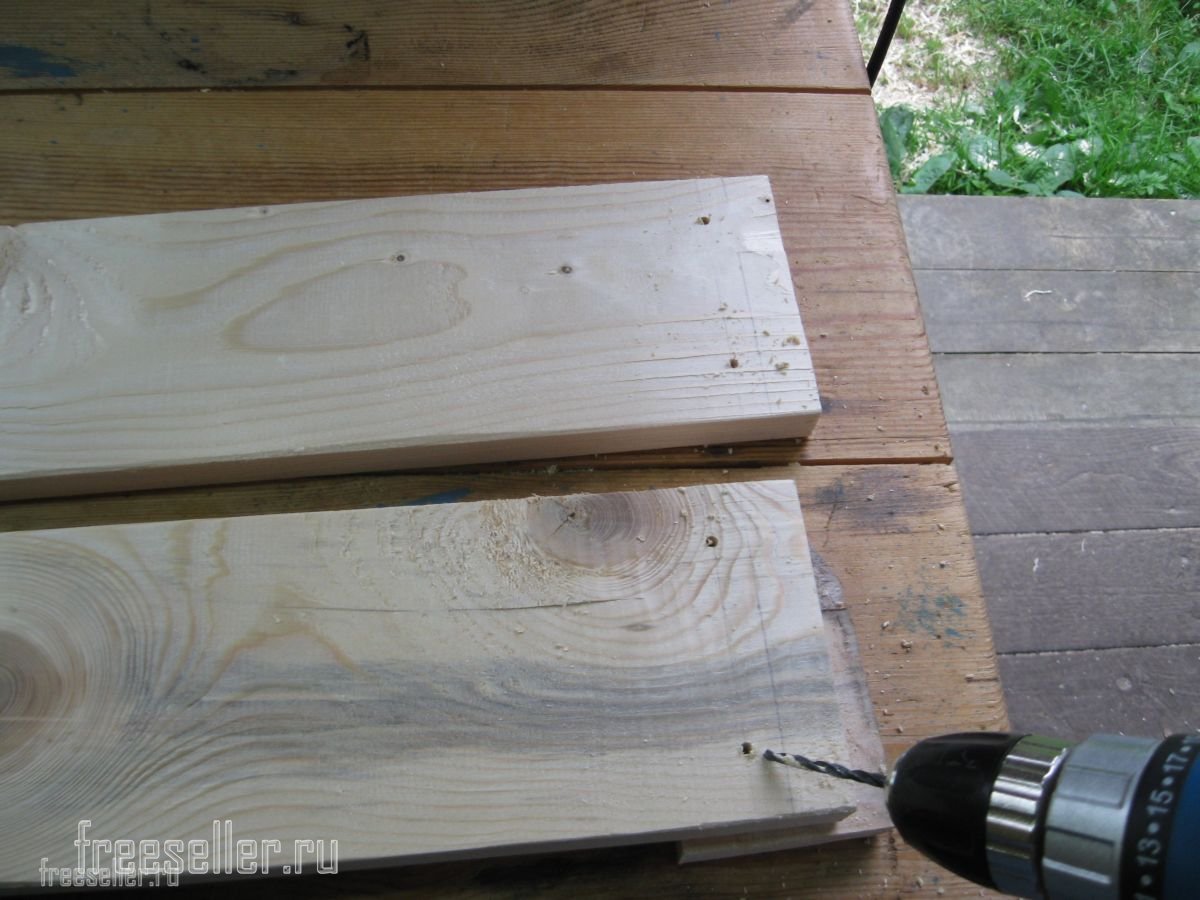

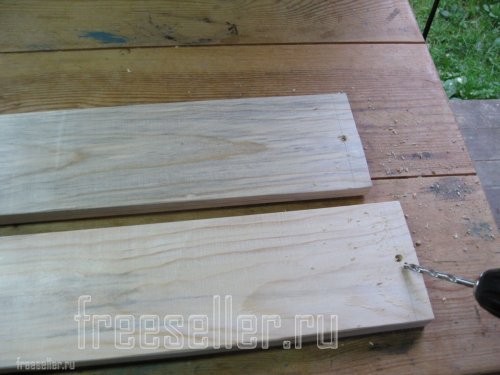

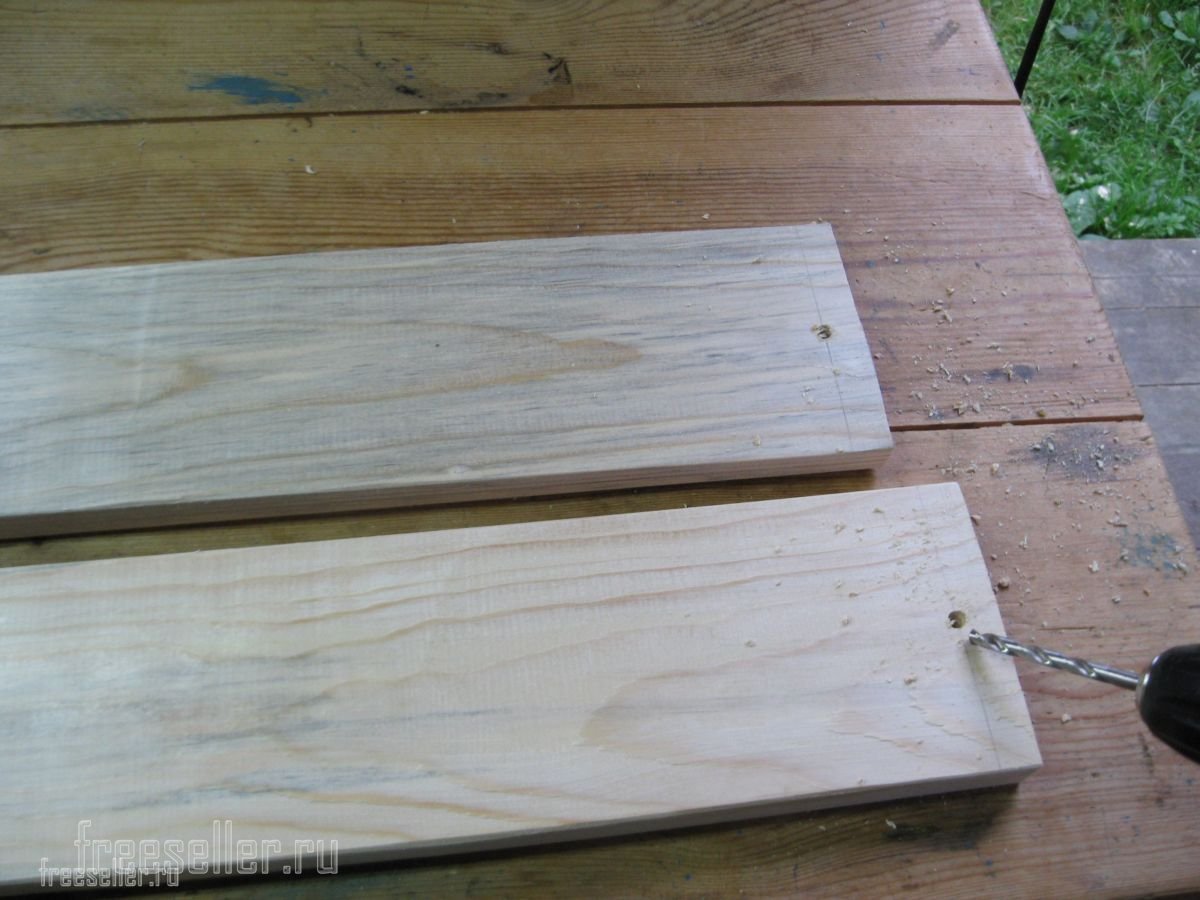

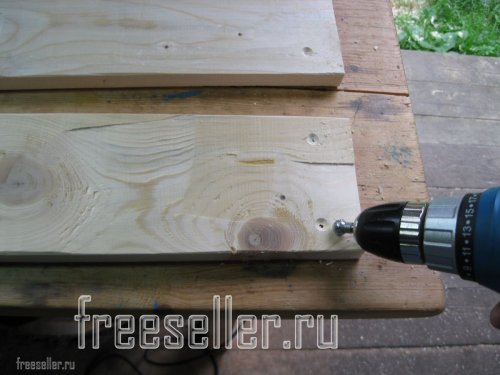

После этого при помощи электролобзика отпилил доски до необходимых размеров и на концах двух досок длиной 120 см, просверлил два отверстия диаметром 4 мм, под шурупы.

Изготовление быстроразборного ограждения для сушки и сортировки овощей


А с обратной стороны, раззенковал эти отверстия под головки шурупов, при помощи сферической фрезы по дереву.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

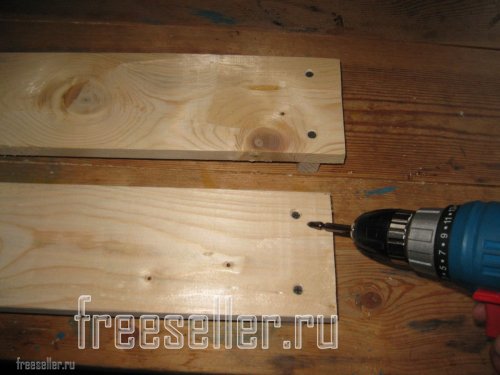

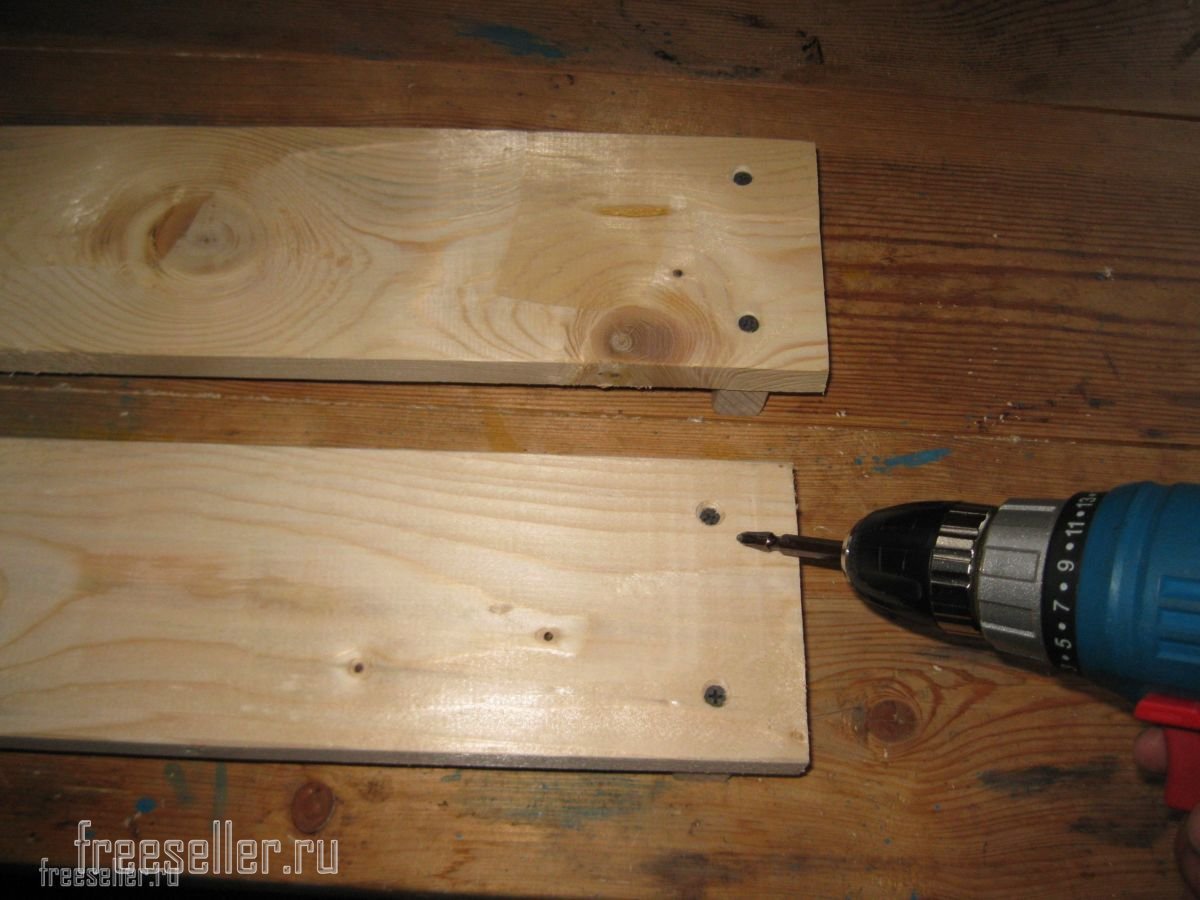

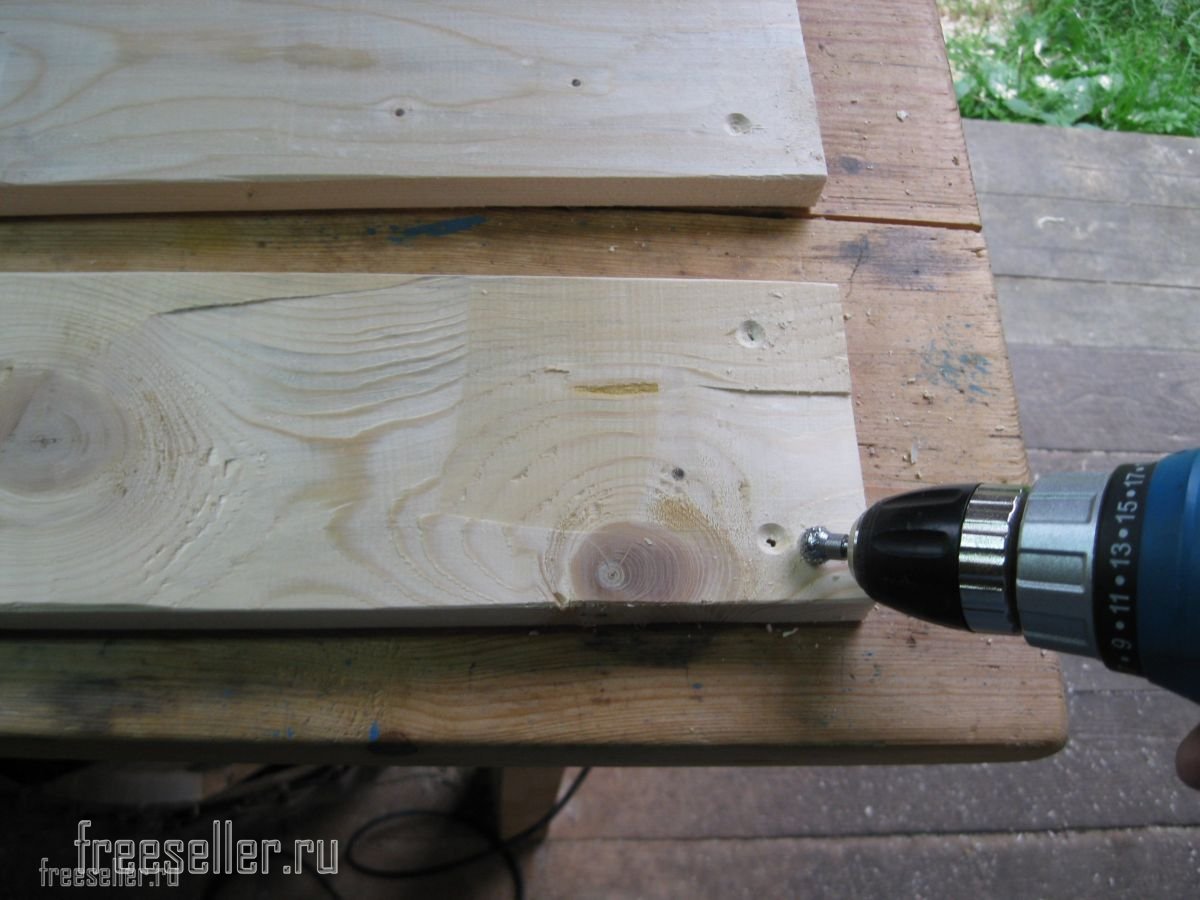

Затем, шурупами привернул к концам этих досок бруски.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

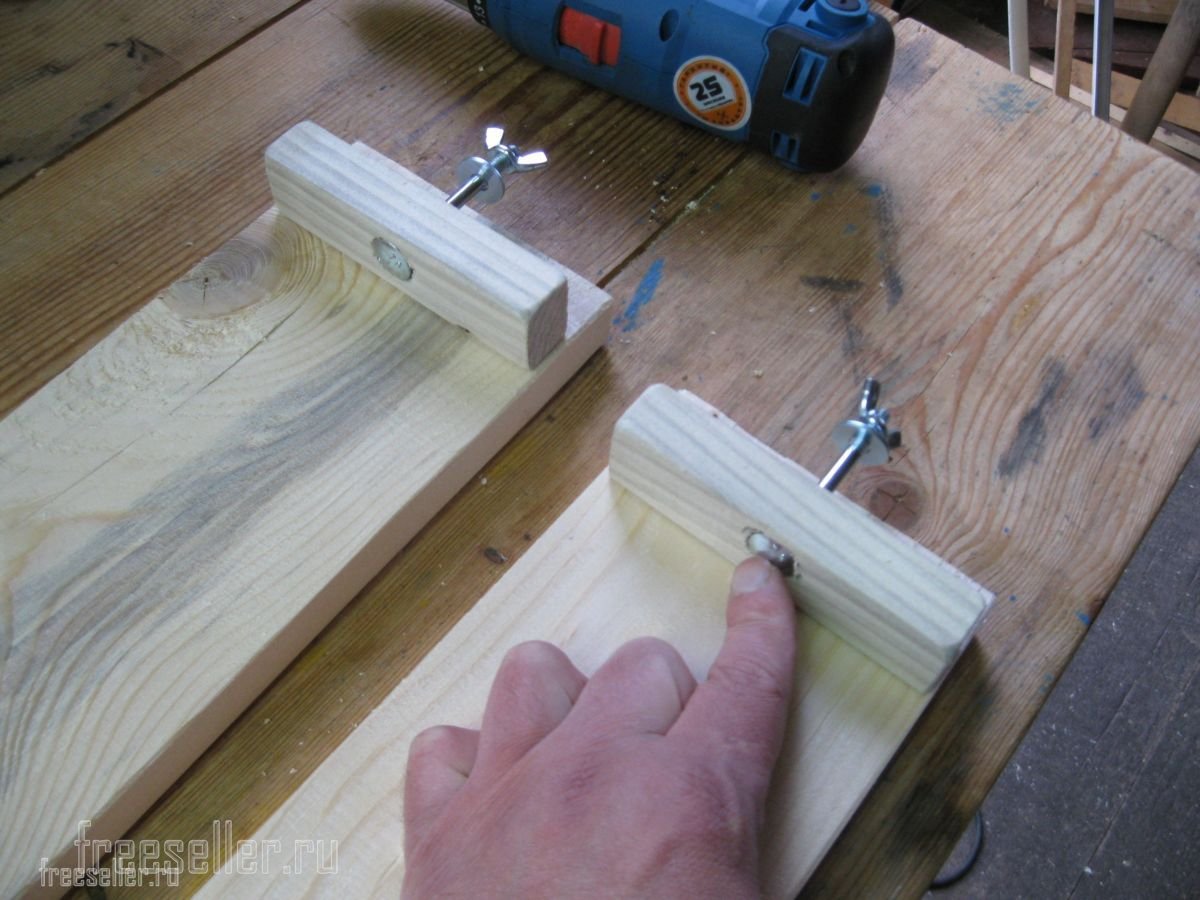

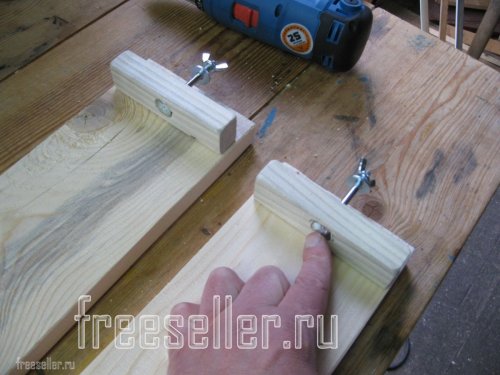

И вставил в отверстия брусков, мебельные болты с накрученными шайбами и барашковыми гайками.

Изготовление быстроразборного ограждения для сушки и сортировки овощей


После этого, в концах двух других досок длиной 175 см, просверлил отверстия диаметром 6 мм.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

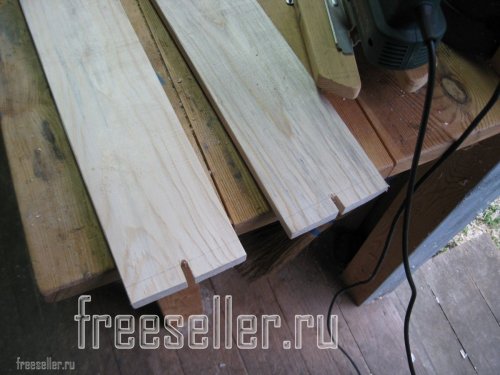

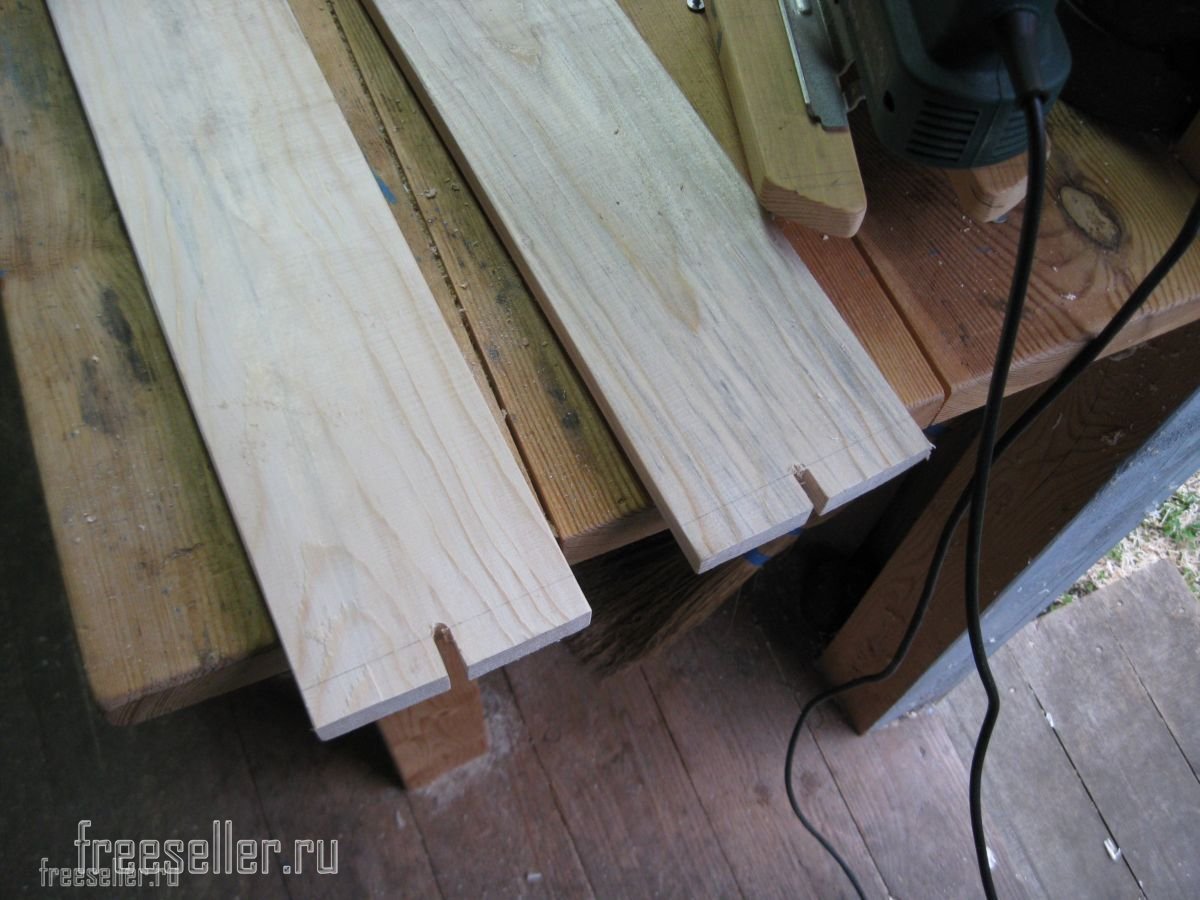

И при помощи электролобзика, сделал вот такие прорези.

Изготовление быстроразборного ограждения для сушки и сортировки овощей


Ну и теперь можно собрать нашу конструкцию.

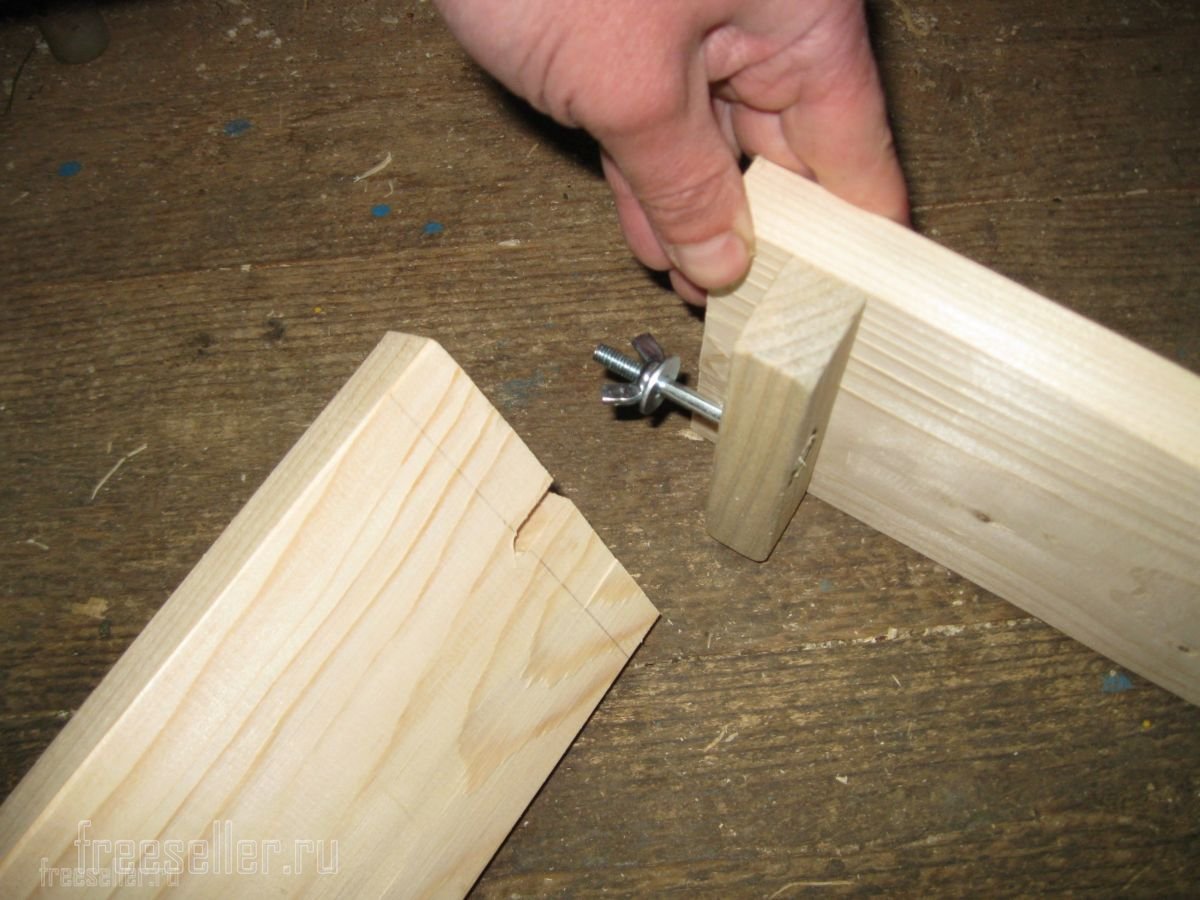

Для этого заводим мебельный болт в прорезь в торце доски.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

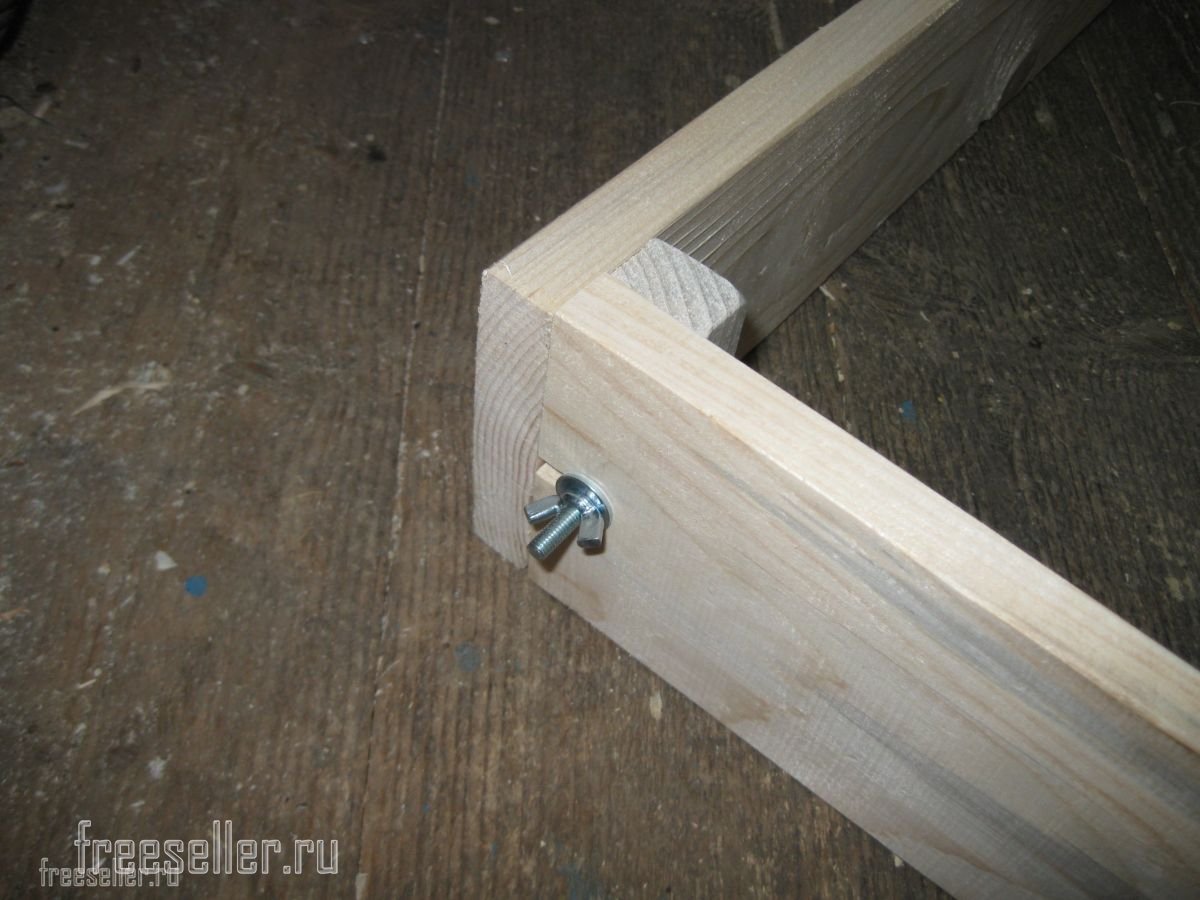

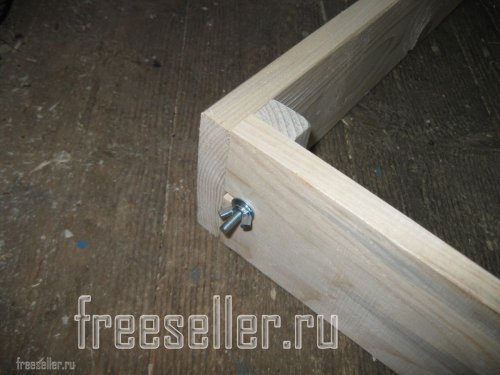

И затягиваем барашковую гайку.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

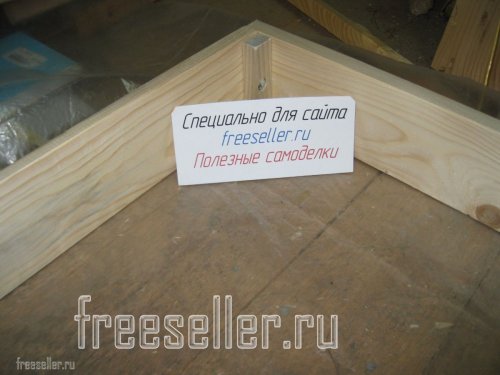

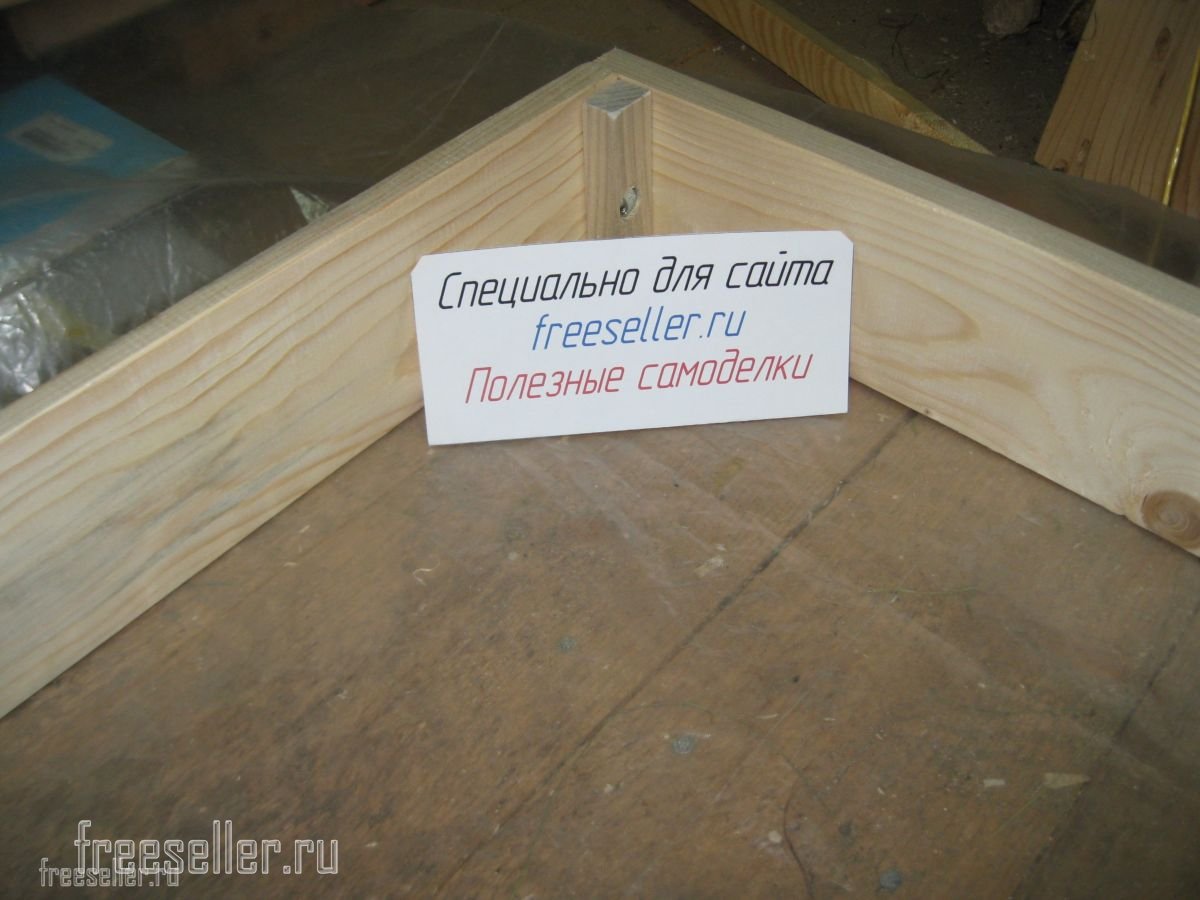

Таким образом, у нас получился один сборный уголок, который будет служить ограждением. Точно также, собирается и второй уголок.

Однако это еще не все.


Для этих ограждений, я решил сделать еще две промежуточных доски, которые при установке, делили бы ограждение на три части, чтобы можно было сушить овощи разных видов или сортов, например, разные сорта картофеля.

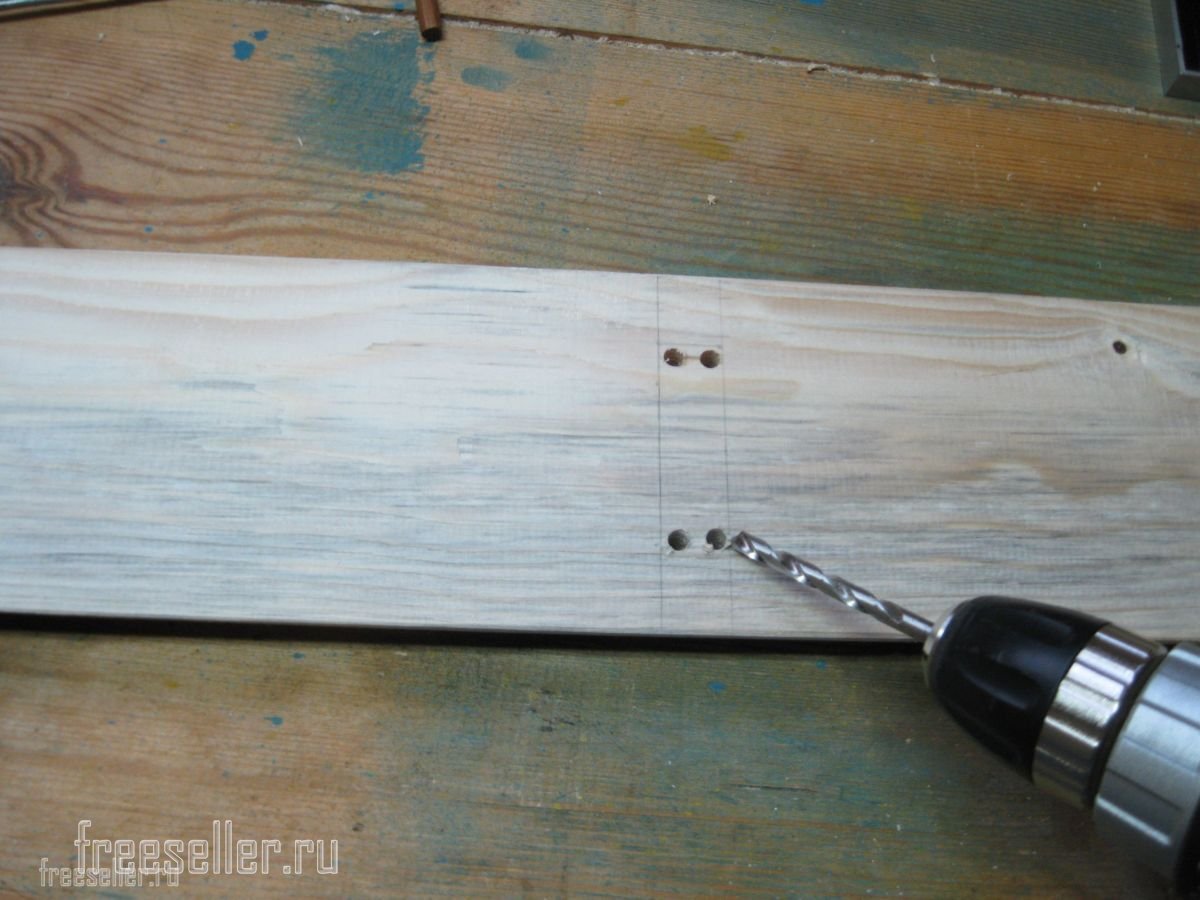

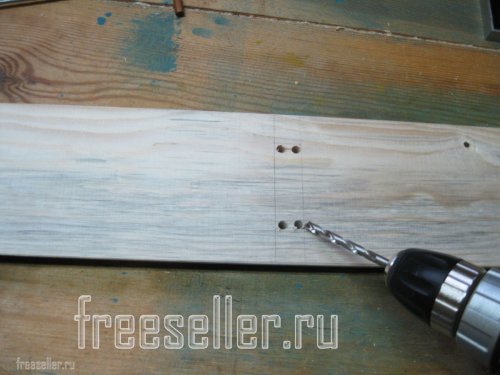

Для этого, в середине длинных досок, я разметил и просверлил по четыре отверстия диаметром 6 мм.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

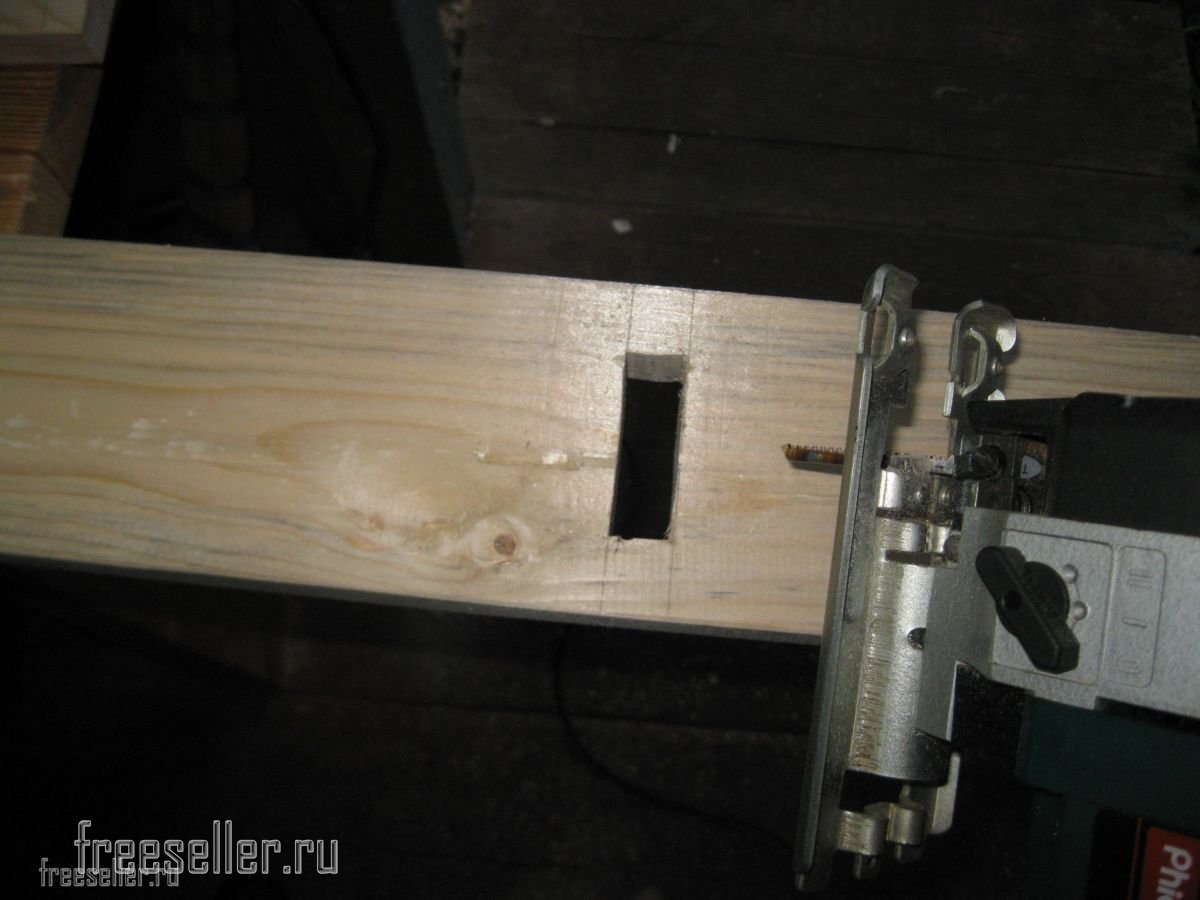

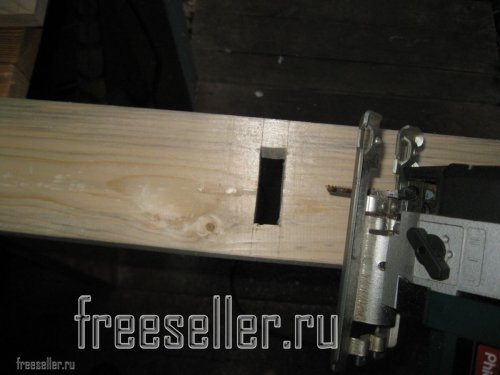

А затем при помощи электролобзика, выпилил вот такие пазы.

Изготовление быстроразборного ограждения для сушки и сортировки овощей

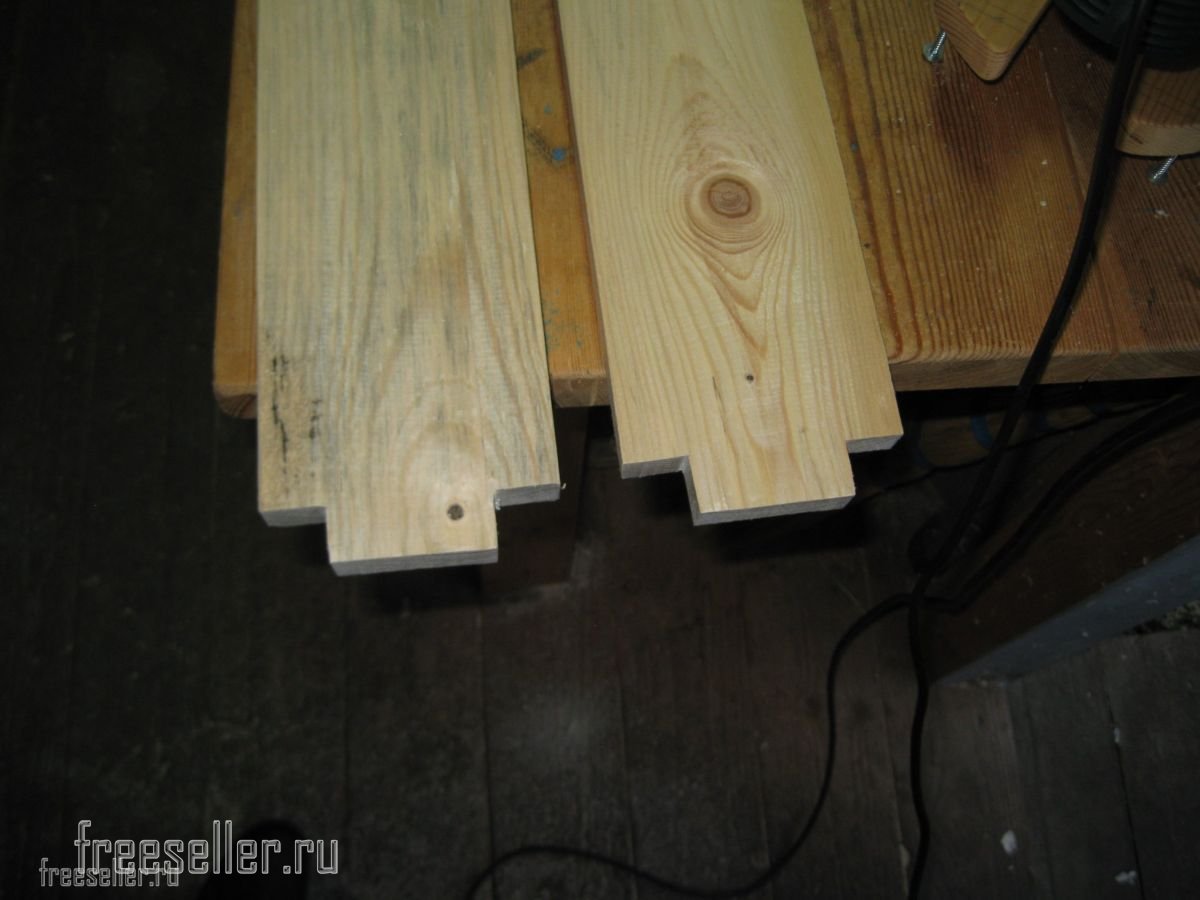

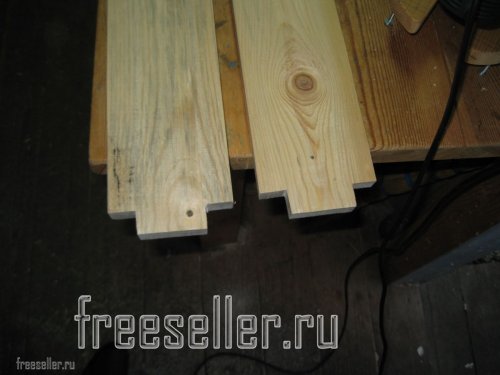

После этого, отпилив две доски длиной по 1 м, я сделал на них с одной стороны вот такие шипы, чтобы вставлять их в пазы в длинных досках.

Изготовление быстроразборного ограждения для сушки и сортировки овощей


Затем обработал торцы всех досок наждачной бумагой.

Ну и теперь, собственно, можно собрать всю конструкцию, тем более что уже завтра-послезавтра нужно будет копать картошку.

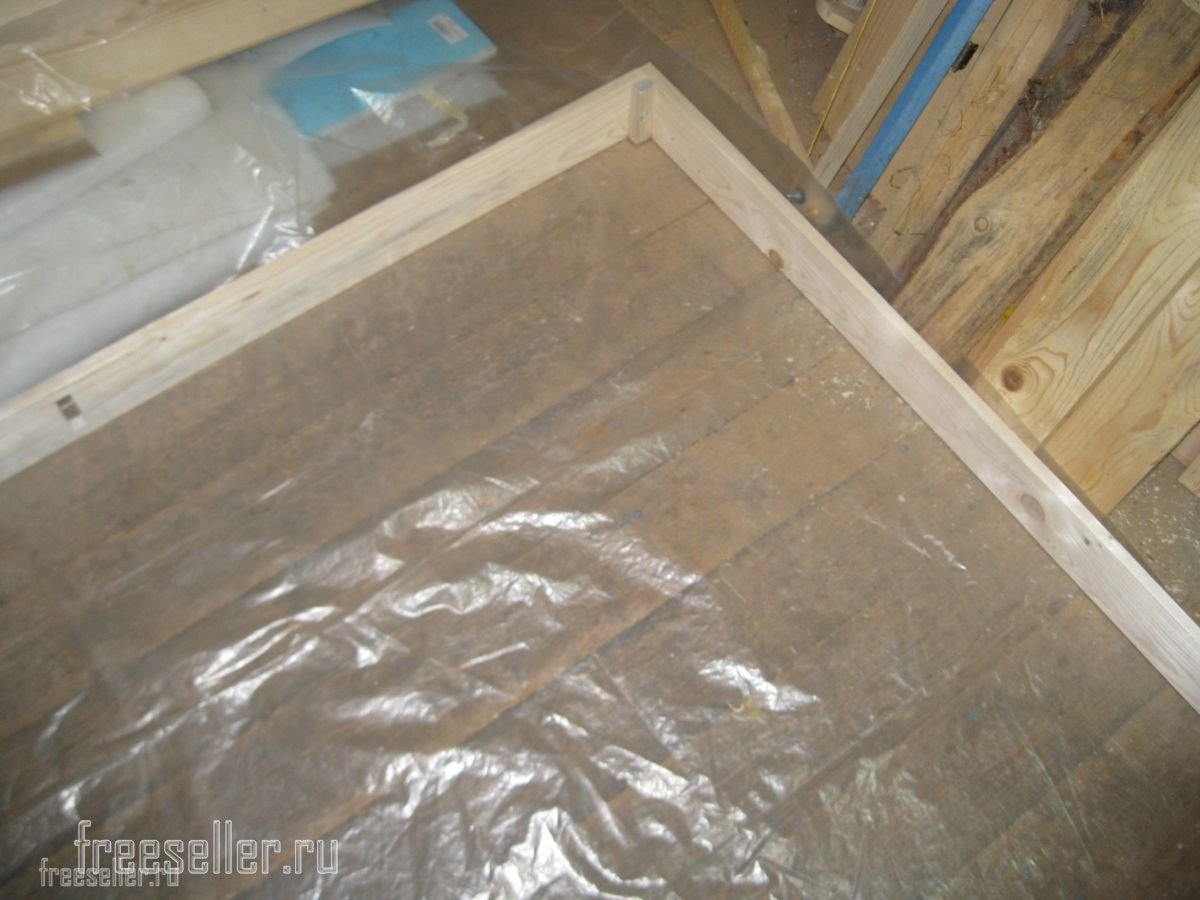

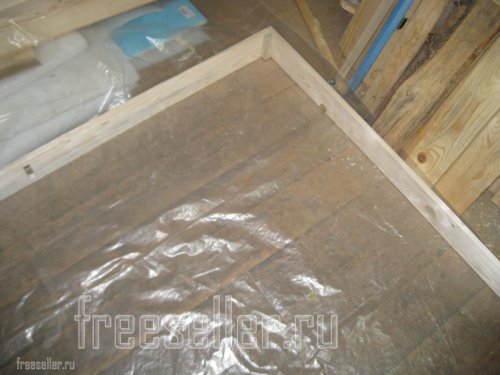

Для этого сначала стелим пленку на пол мастерской и собираем уголки справа и слева.

Изготовление быстроразборного ограждения для сушки и сортировки овощейИзготовление быстроразборного ограждения для сушки и сортировки овощей

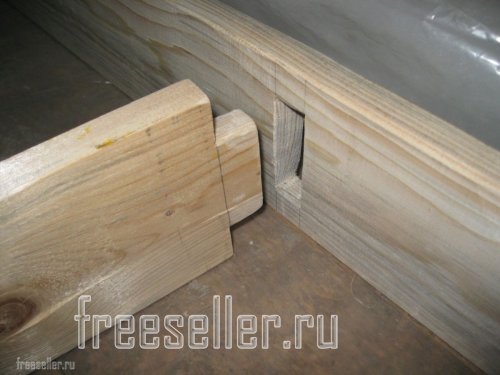

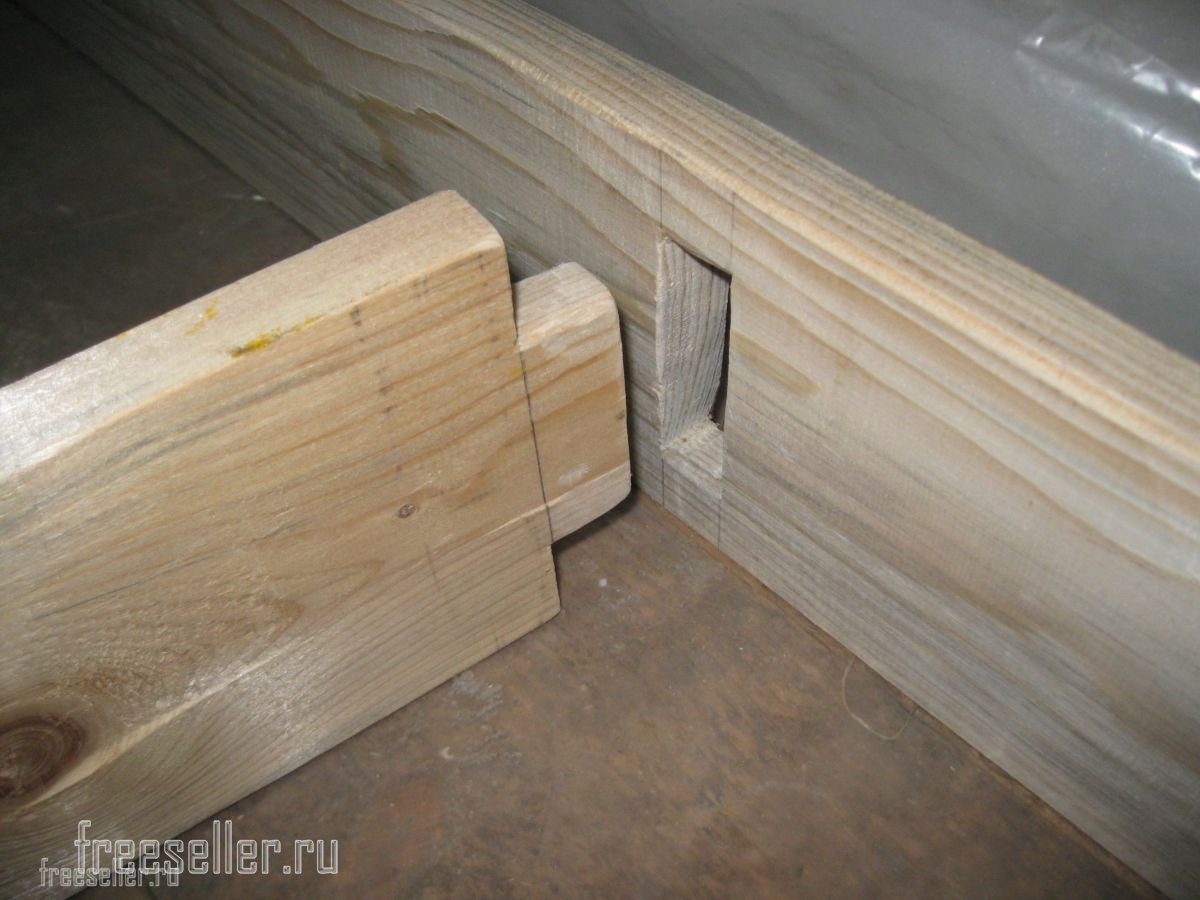

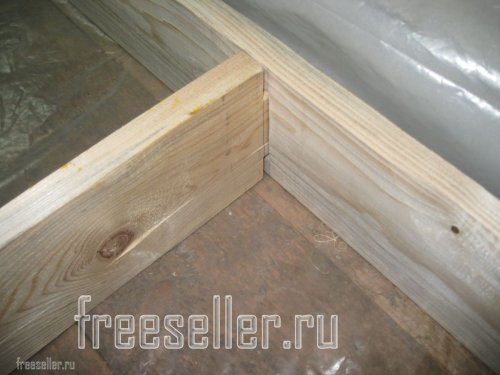

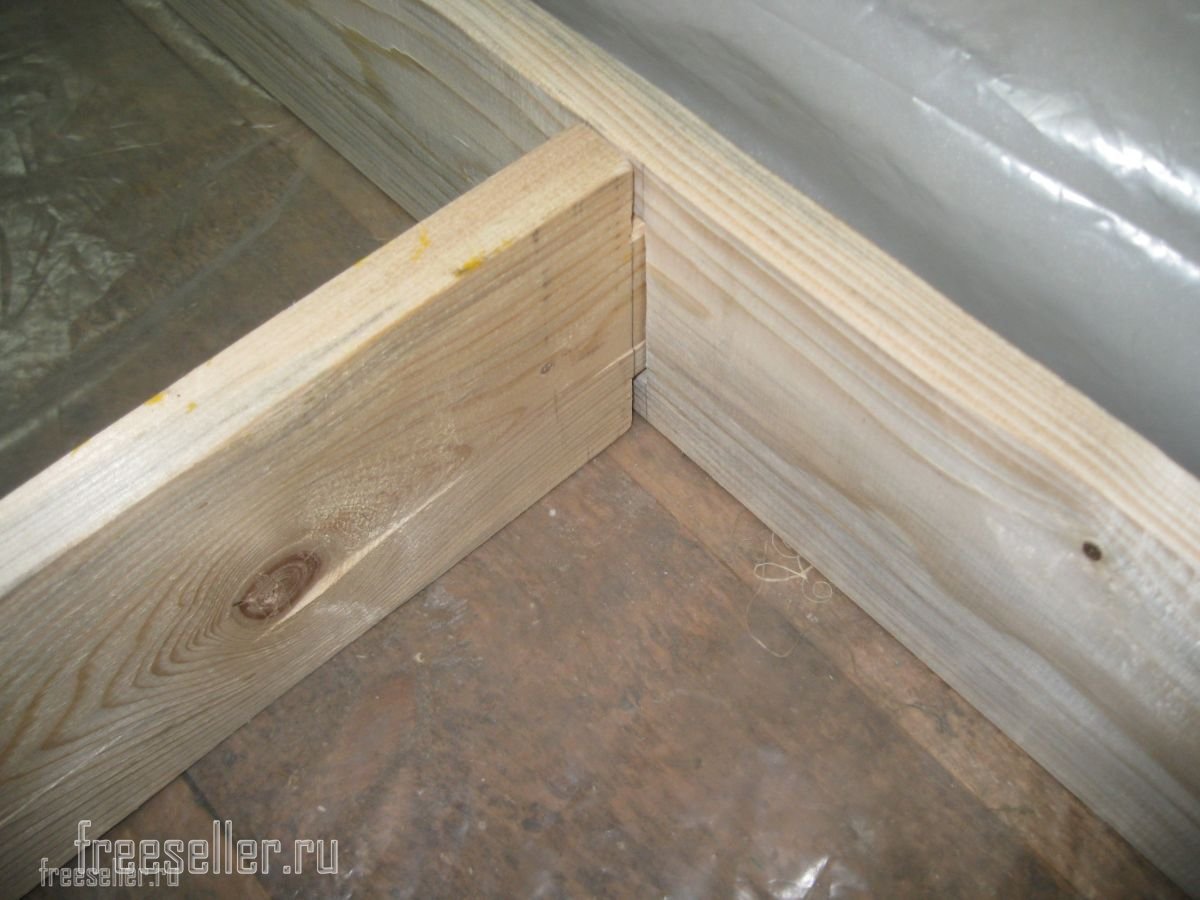

А затем вставляем промежуточные доски в пазы.

Изготовление быстроразборного ограждения для сушки и сортировки овощейИзготовление быстроразборного ограждения для сушки и сортировки овощей

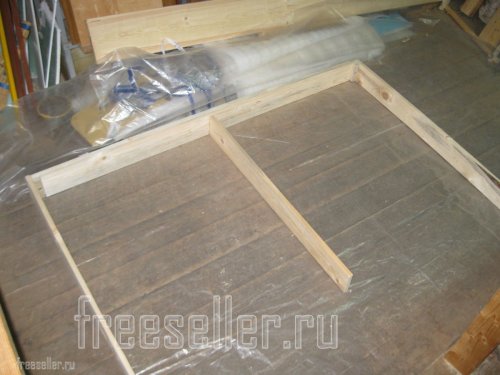

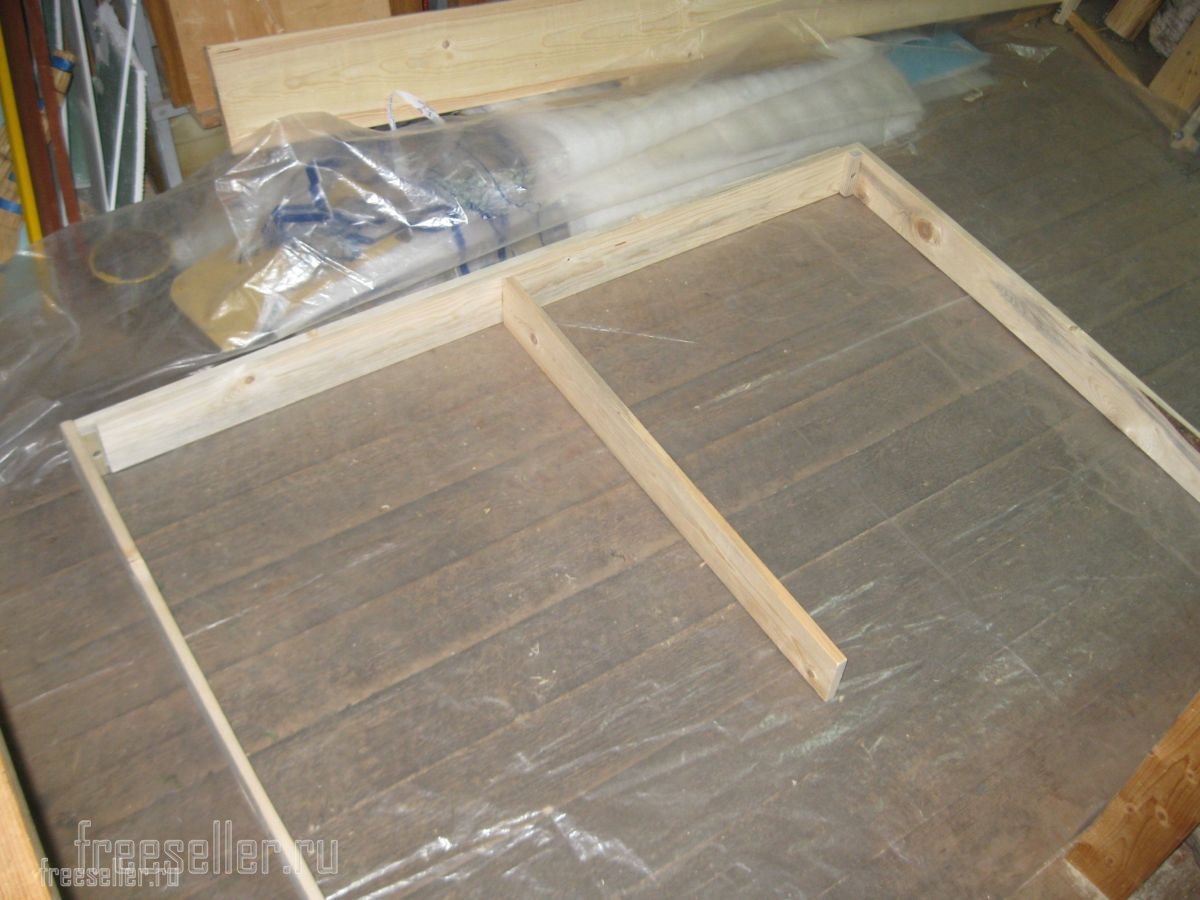

И вот наше ограждение готово!

Самодельное быстроразборное ограждение для сушки и сортировки овощей


Как видно у него еще есть запас, то есть при необходимости его можно раздвинуть еще примерно на полметра и таким образом увеличить полезную площадь для сушки овощей.

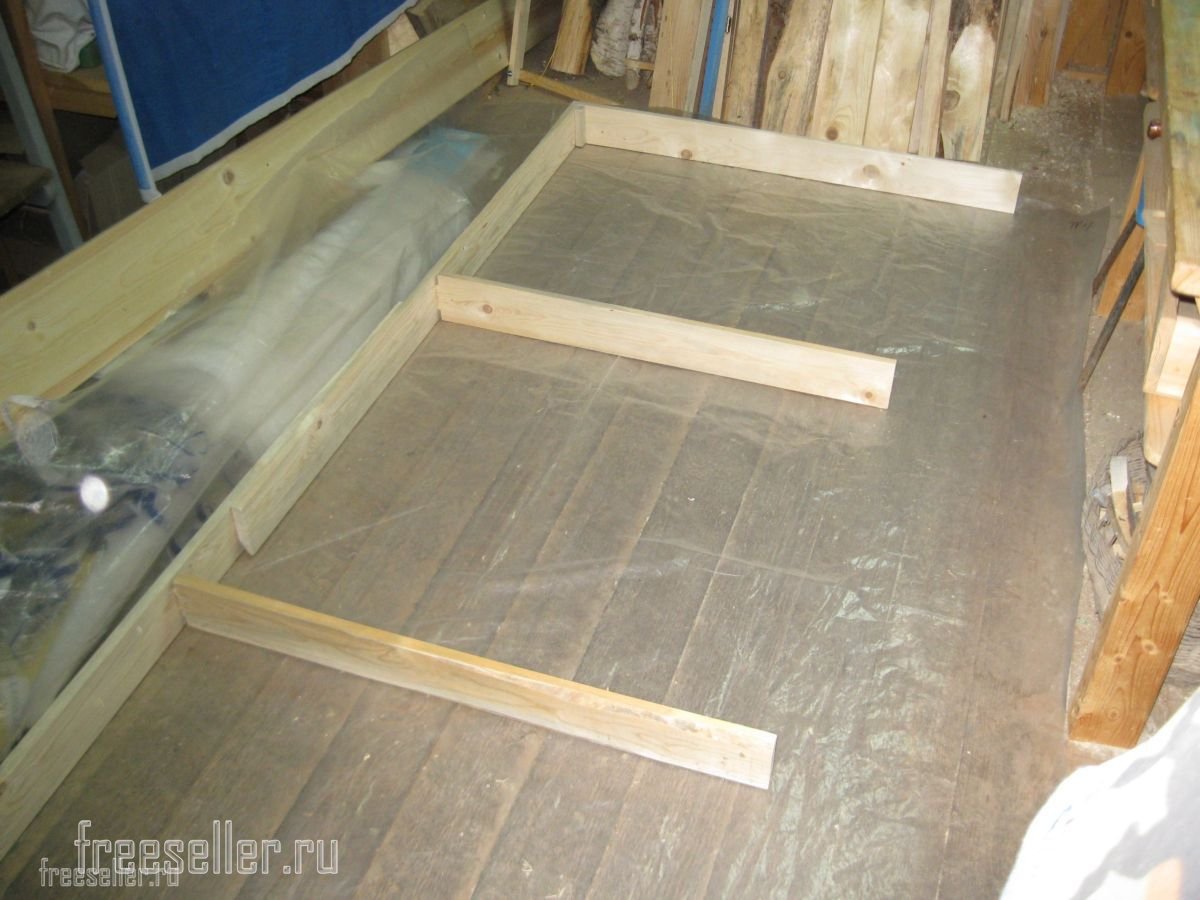

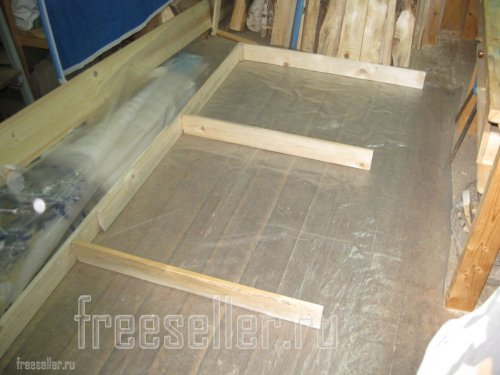

А можно и наоборот сдвинуть два сборных уголка и получить более компактное ограждение, если овощей будет не так много.

Быстроразборное ограждение для сушки и сортировки овощей своими руками


Правда в этом случае мы сможем использовать только одну промежуточную доску, и пространство внутри ограждения можно будет разделить только на две части. Но в принципе, этого будет вполне достаточно. Более того, если овощей будет немного, можно вообще использовать только один сборный уголок.


Очень большое достоинство таких ограждений в том, что они очень быстро и просто собираются, буквально за несколько секунд и также быстро разбираются, при этом превращаясь фактически в отдельные доски, которые можно очень компактно поставить на хранение где-нибудь в углу сарая.


Ну и на этом у меня все! Всем пока и успехов в уборке урожая!
