Простой держатель для штангенциркулей

  • Опубликовано: 20 августа 2017

Простой держатель для штангельциркулей своими руками


Очень простой в изготовлении держатель для двух штангенциркулей.


Привет всем любителям самоделок!


Недавно я решил сделать какой-нибудь держатель для своего штангенциркуля, чтобы его было удобно хранить, а также можно было быстро и удобно брать и использовать для измерений.

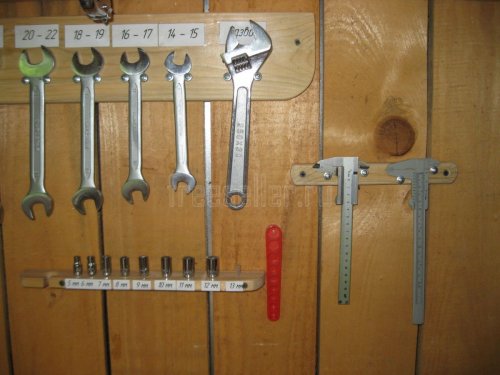

Самодельный держатель для гаечных ключей и штангельциркулей.


Кстати, когда-то давно я слышал, что якобы штангенциркуль лучше хранить не в горизонтальном положении, а в вертикальном, причем, при этом он должен не стоять вертикально, а висеть. Вроде бы так он меньше подвергается деформации и дольше сохраняет высокую точность измерений.


Честно говоря, не знаю, так ли это, но, тем не менее, идея хранить штангенциркуль вертикально, мне понравилась хотя бы потому, что в этом положении штангенциркуль достаточно удобно брать для работы и вешать на место.

Поэтому я решил сделать для своего штангенциркуля держатель, на котором он будет висеть вертикально. Причем для изготовления такого держателя, я решил использовать точно такой же принцип, как и для держателя рожковых гаечных ключей, который я сделал еще года два назад (смотри мою статью «?Держатель для рожковых гаечных ключей???»).


Также я решил сделать держатель сразу для двух штангенциркулей: для обычного и для китайского пластмассового штангенциркуля, который для очень точных измерений не подходит, но, тем не менее, его вполне можно использовать для измерения деревянных деталей.


Материалы и инструменты

Для изготовления такого держателя из материалов мне понадобились

  • отрезок деревянного бруска 2х2,5 см длиной около 20 см;
  • два шурупа по дереву 4х40 мм;
  • четыре шурупа с прессшайбой 4х20 мм;
  • пластиковая трубочка от дозатора жидкого мыла.

Из инструментов потребовались

  • аккумуляторная дрель-шуруповерт;
  • сверло по металлу диаметром 4 мм;
  • сферическая фреза по дереву;
  • шило;
  • ножницы;
  • отверточная бита РН2 и наждачная бумага.

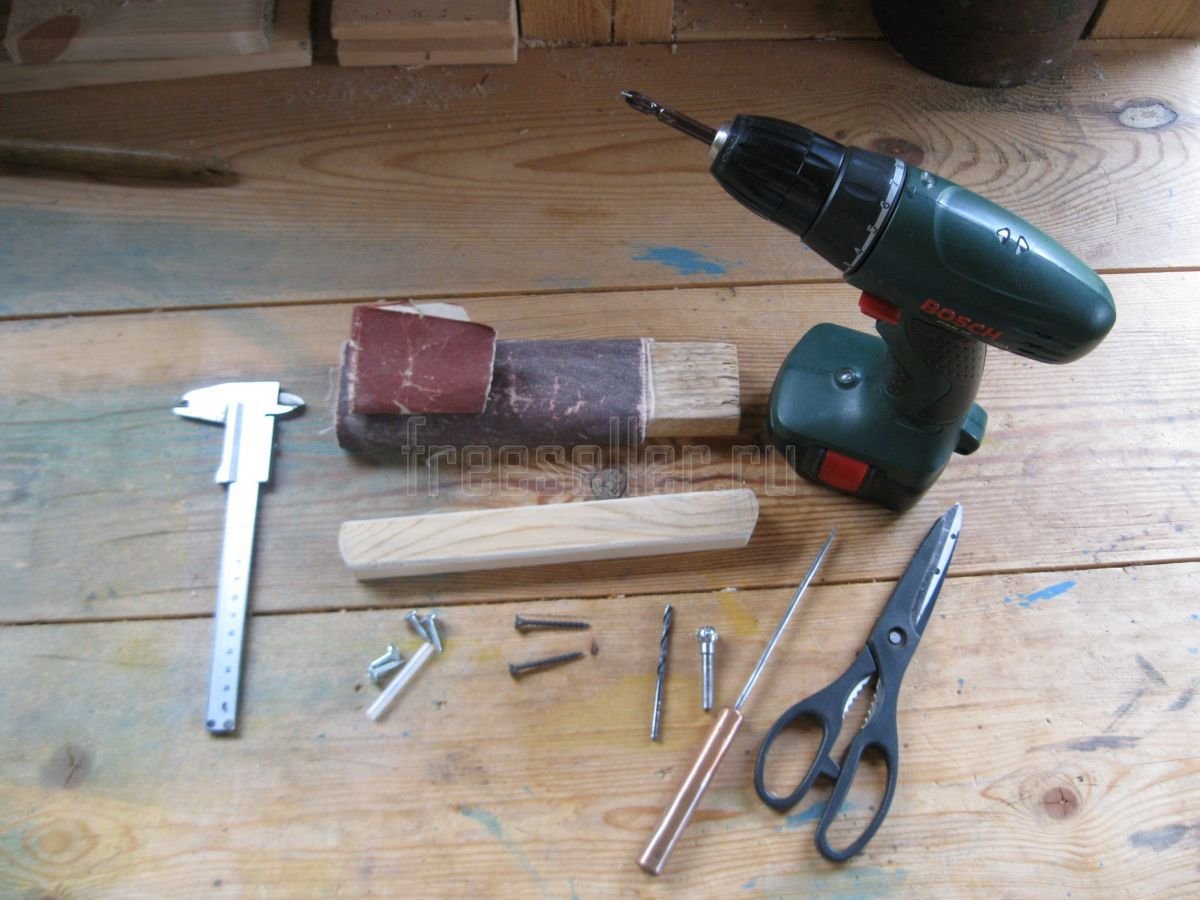

Инструменты и материалы для изготовления держателя для штангельциркулей

Изготовление

Итак, сначала сверлим в обоих концах деревянного бруска по отверстию диаметром 4 мм, под шурупы, для его крепления к стене.


Изготовление держателя для штангельциркулей своими руками

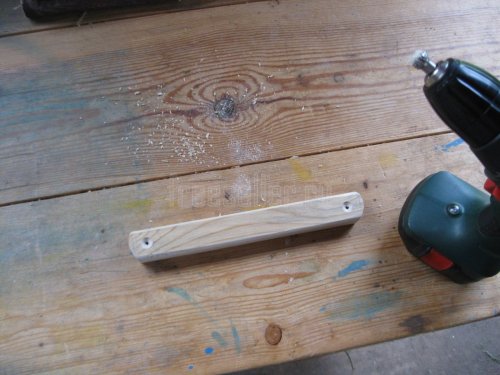

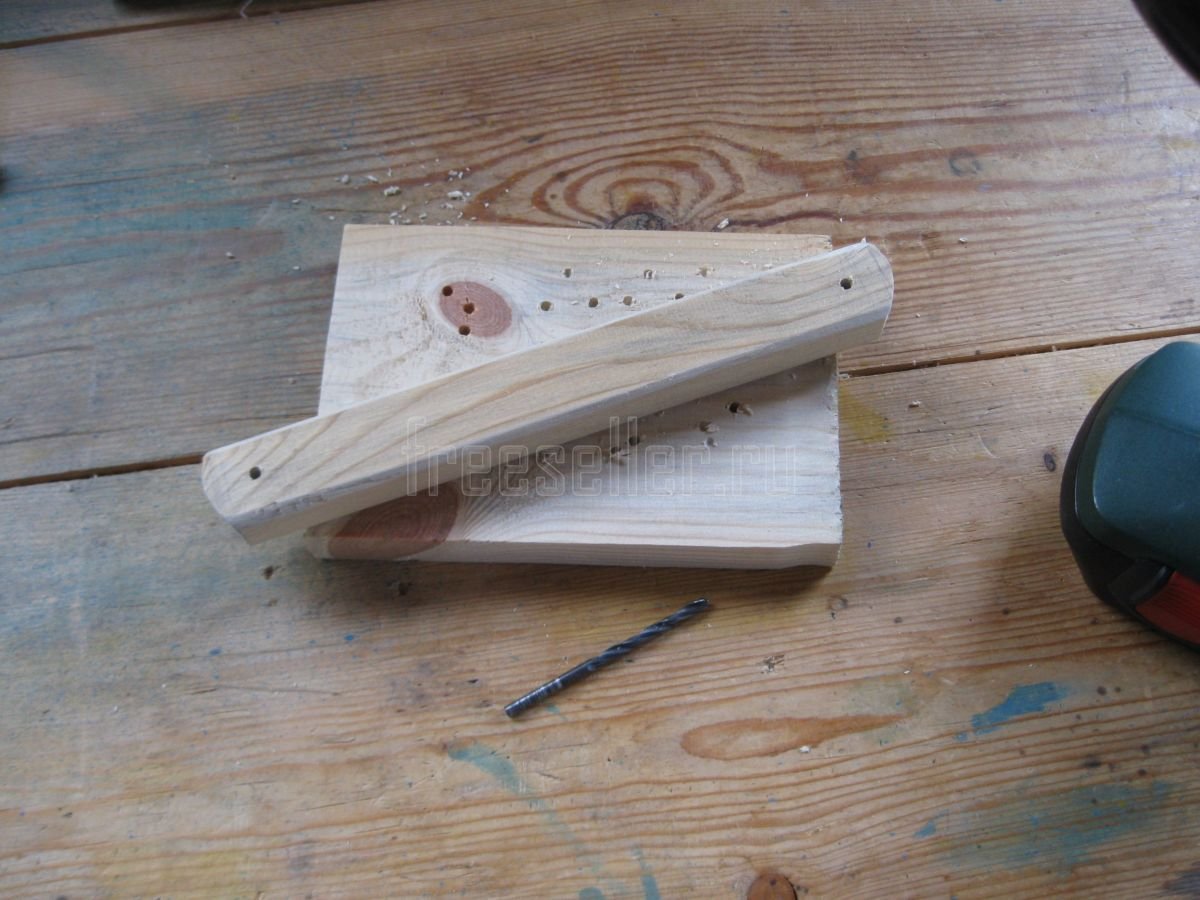

После этого раззенковываем эти отверстия сферической фрезой под головки шурупов, а сам брусок тщательно обрабатываем наждачной бумагой.


Изготовление держателя для штангельциркулей своими руками

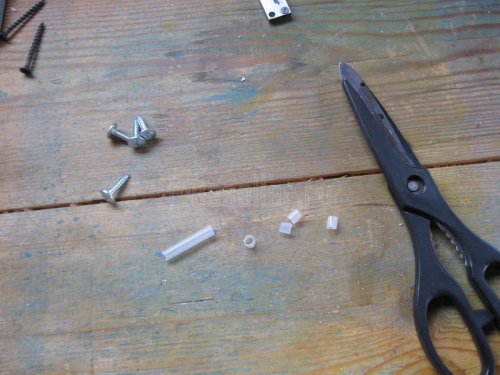

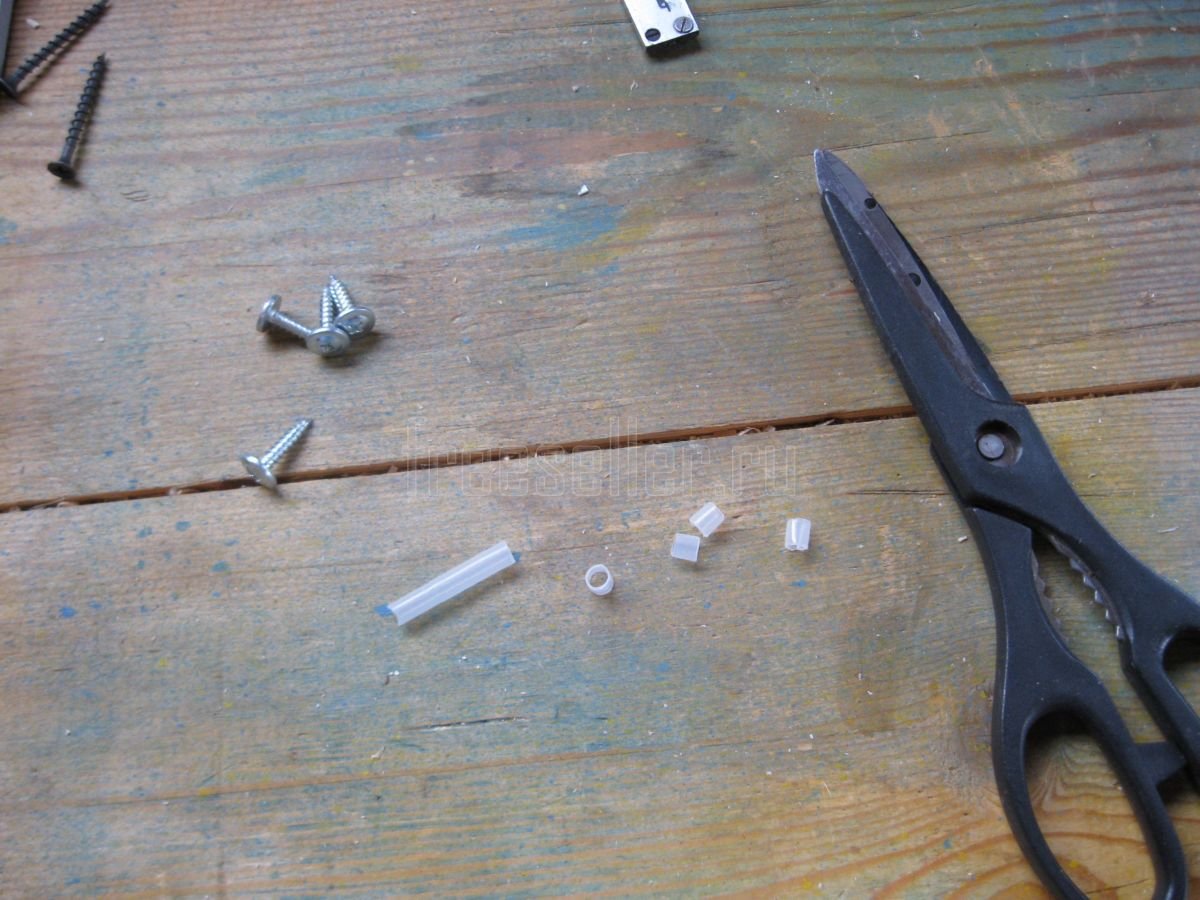

Затем отрезаем от пластиковой трубочки четыре отрезка длиной примерно 5 мм.


Изготовление держателя для штангельциркулей своими руками

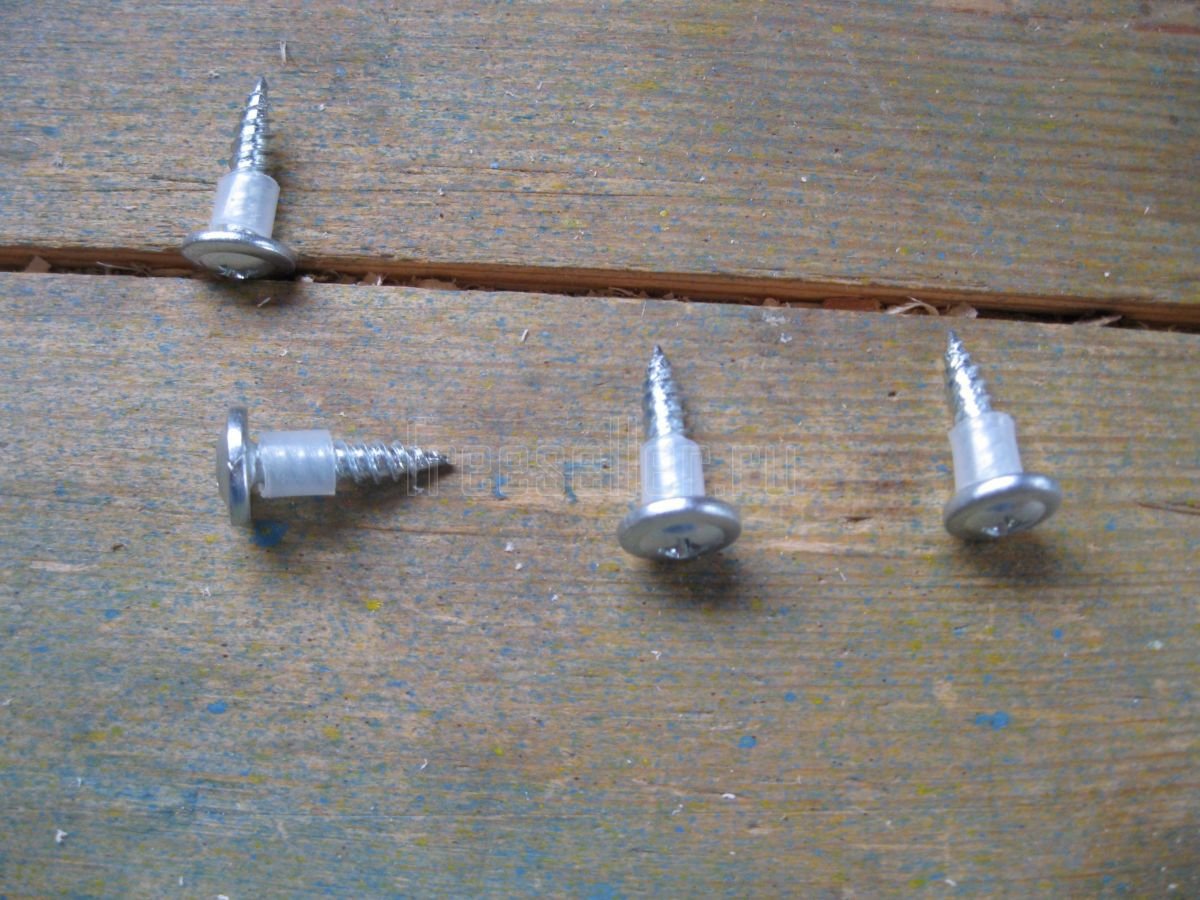

И надеваем эти отрезки на шурупы с прессшайбой.


Изготовление держателя для штангельциркулей своими руками

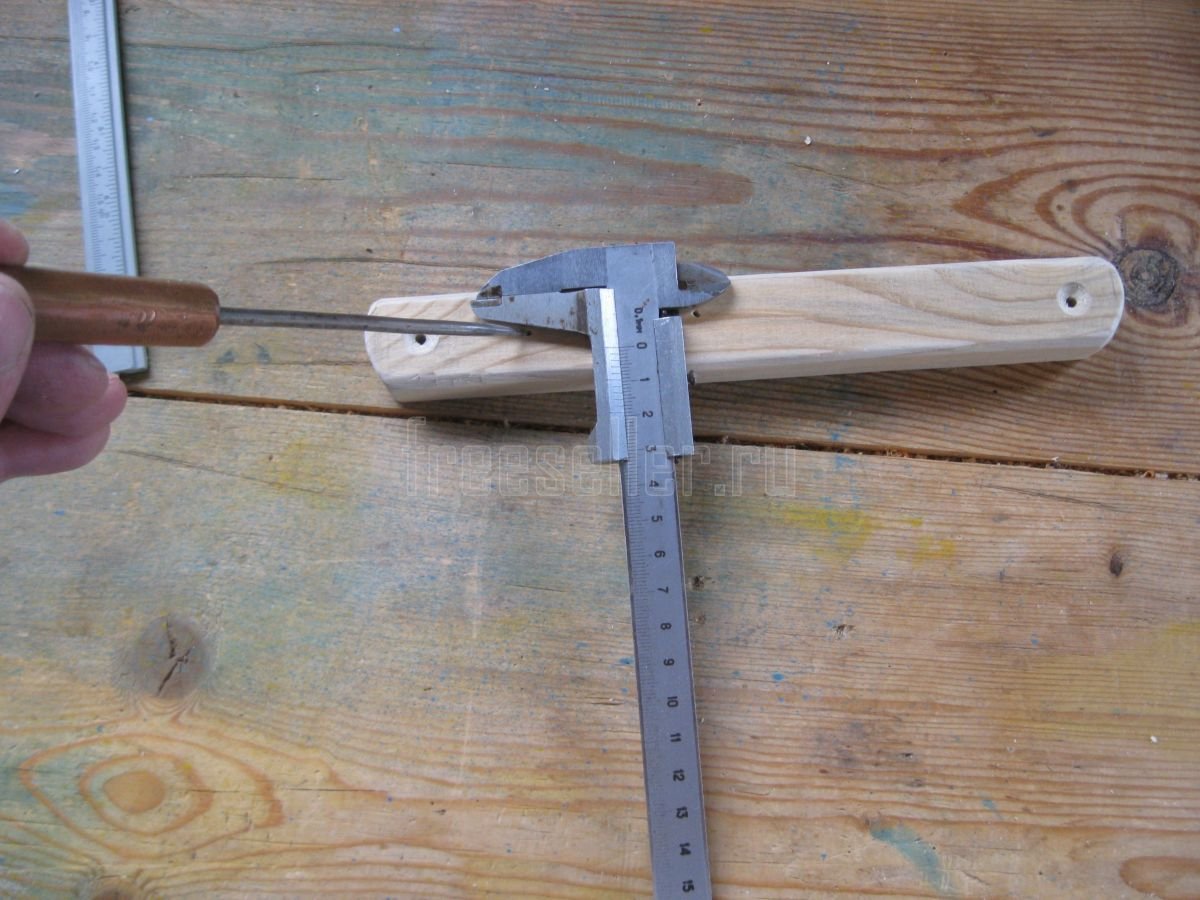

Теперь прикладываем штангенциркуль к бруску и отмечаем шилом точки для вворачивания шурупов.


Изготовление держателя для штангельциркулей своими руками


Точно также делаем и со вторым штангенциркулем.

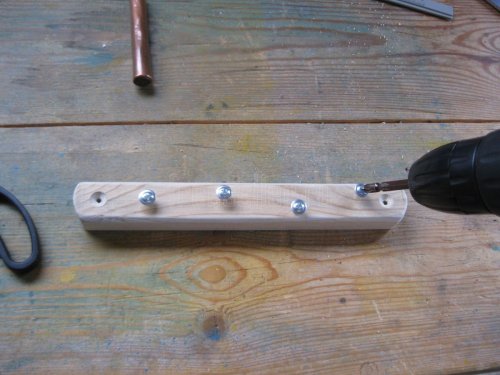

После этого вворачиваем шурупы с прессшайбой в брусок.


Изготовление держателя для штангельциркулей своими руками

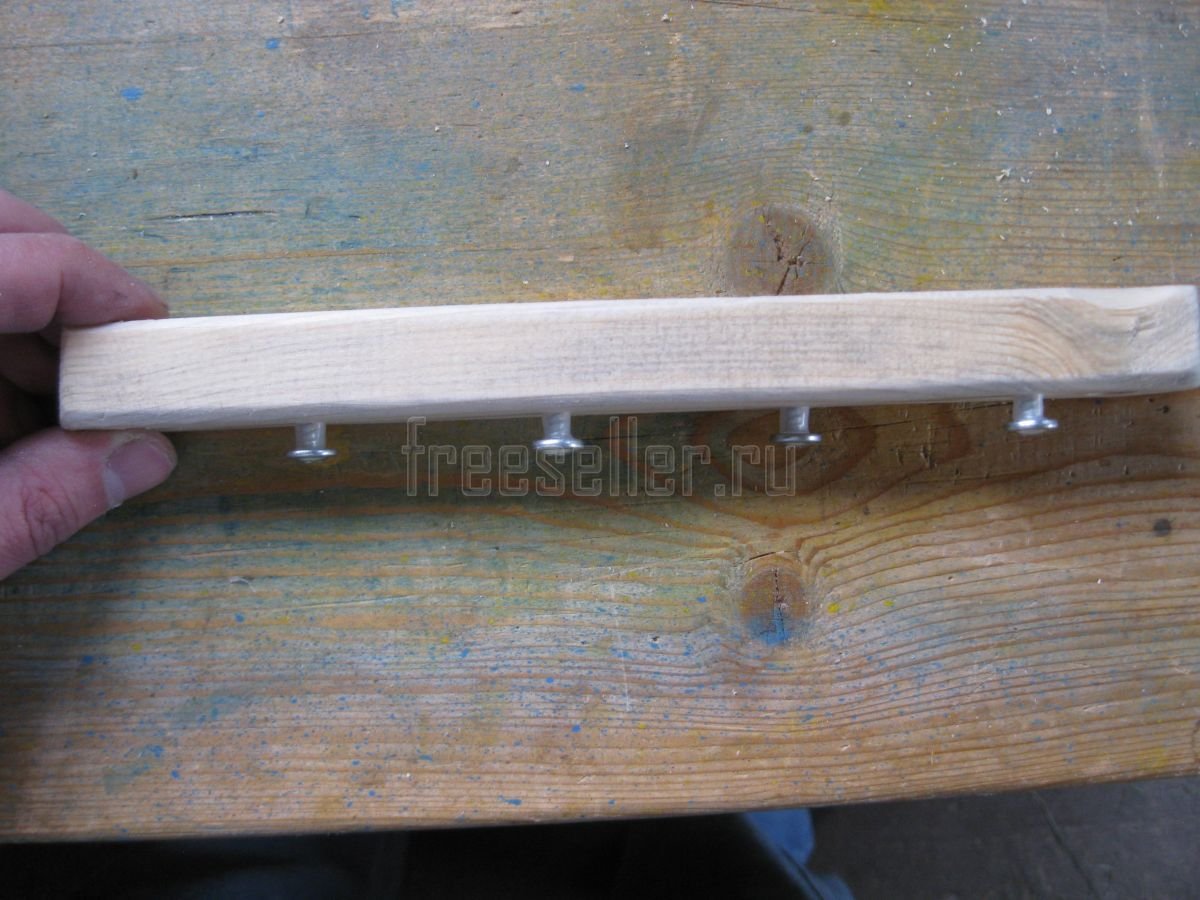

Вот так это выглядит сверху.


Изготовление держателя для штангельциркулей своими руками

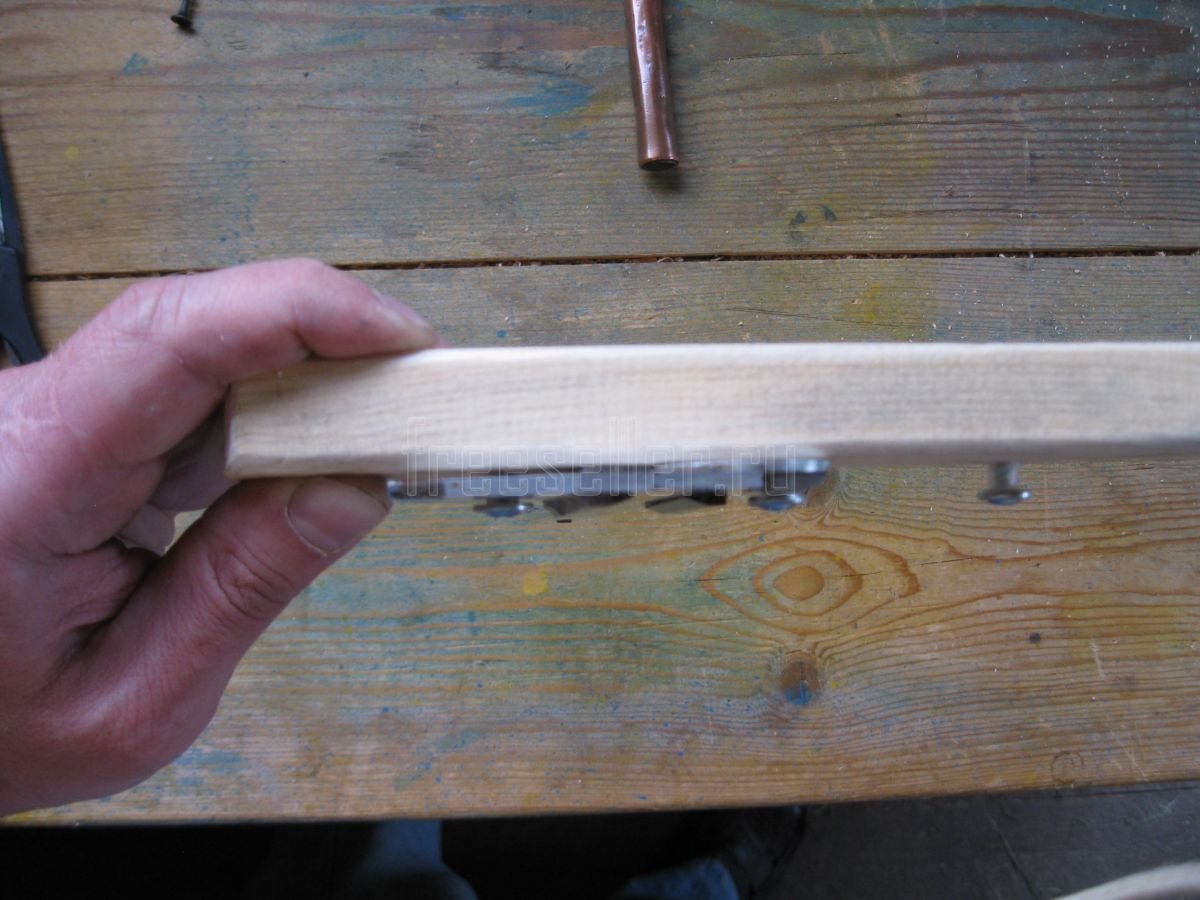

При этом важно, чтобы вылет шурупов из бруска был таким, чтобы на них можно было свободно вешать штангенциркули и головки шурупов этому не мешали, но с другой стороны и не позволяли бы штангенциркулям болтаться.


Изготовление держателя для штангельциркулей своими руками

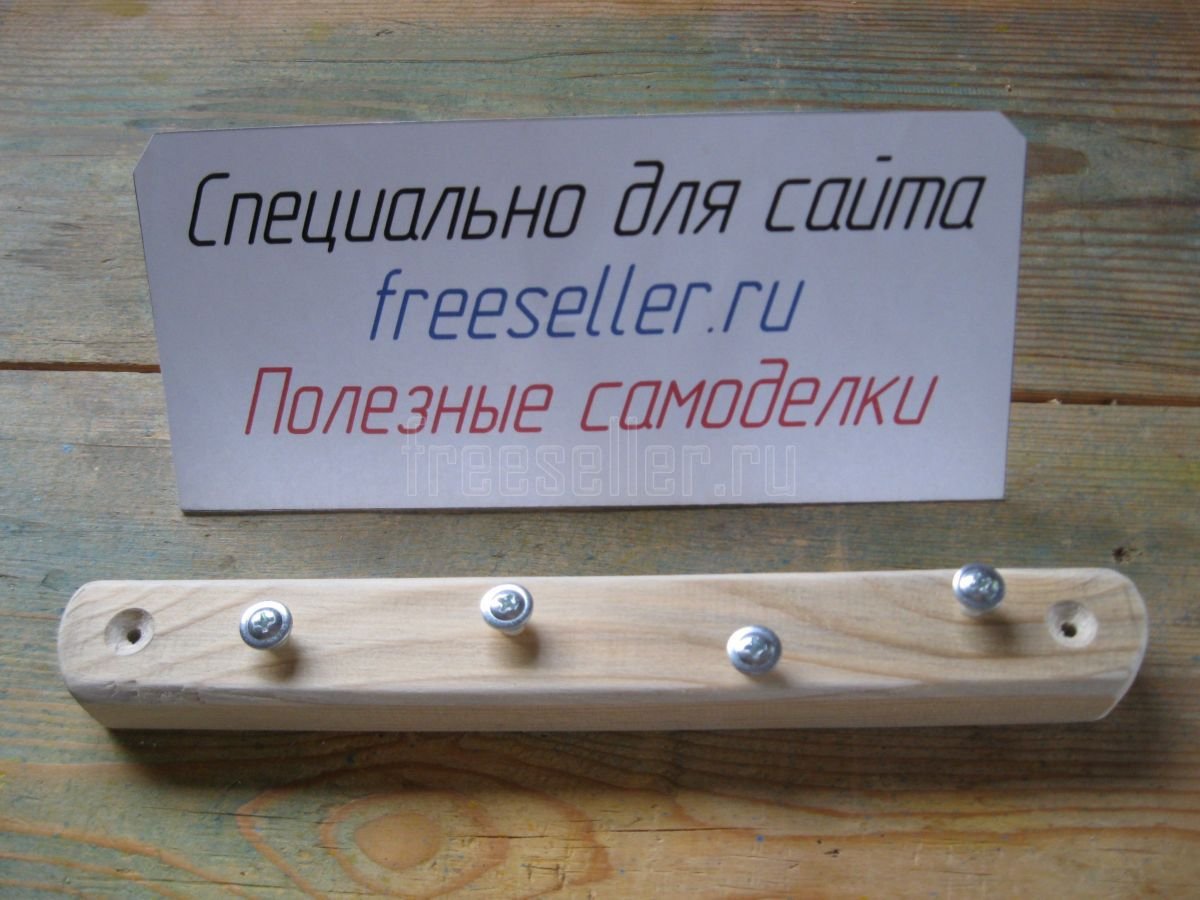

Ну вот, наш держатель готов!


Держатель для штангельциркулей своими руками

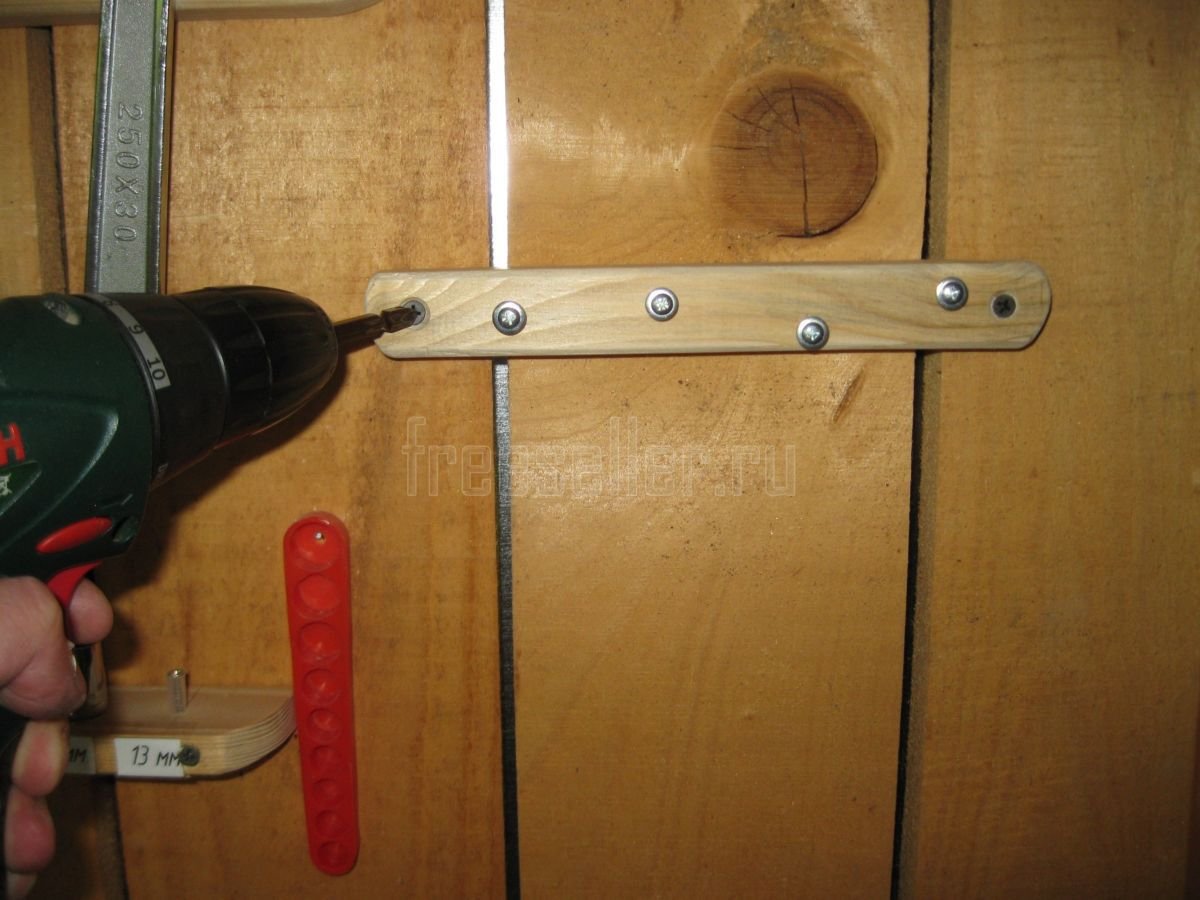

Теперь можно прикрутить его к стене.


Установка держателя для штангельциркулей на стену

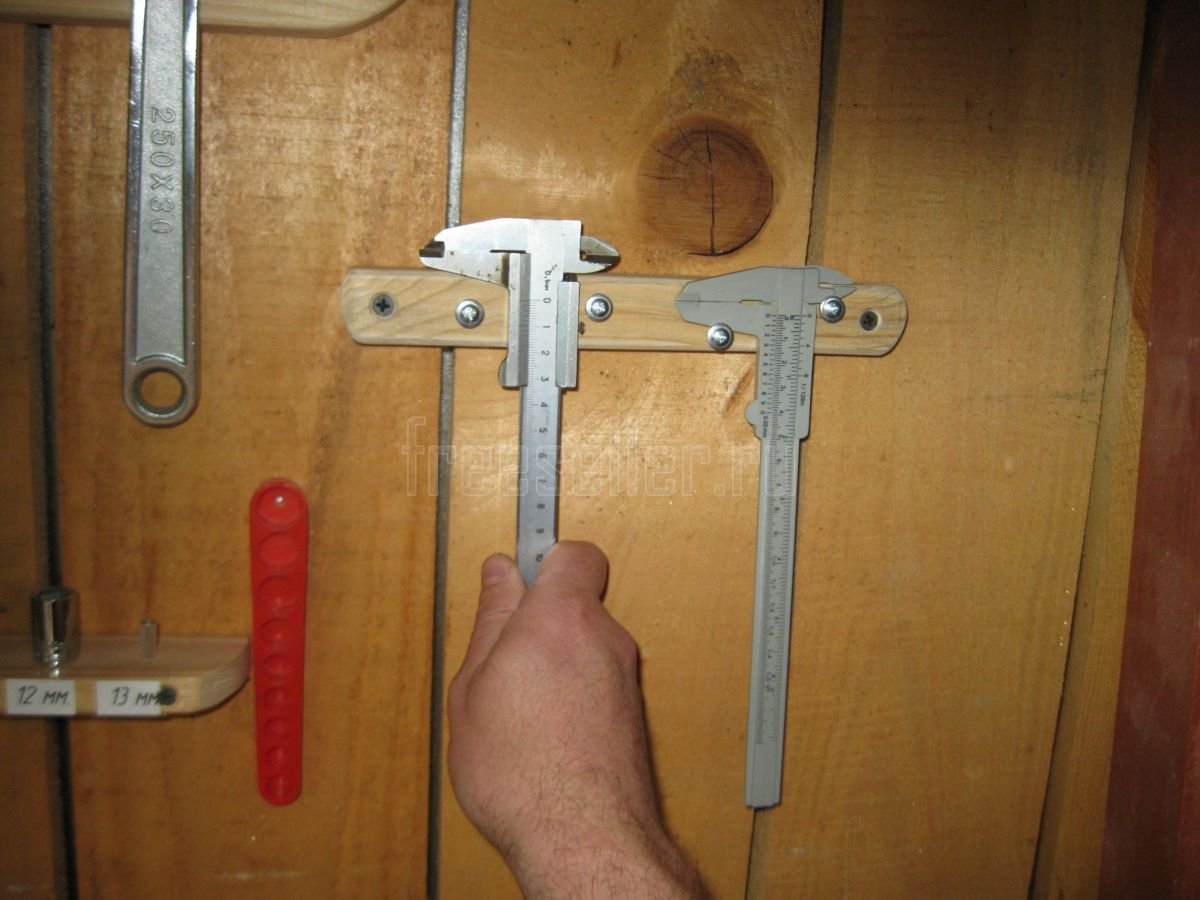

И повесить на него штангенциркули.


Держатель для штангельциркулей своими рукамиДержатель для штангельциркулей и гаечных ключей своими руками

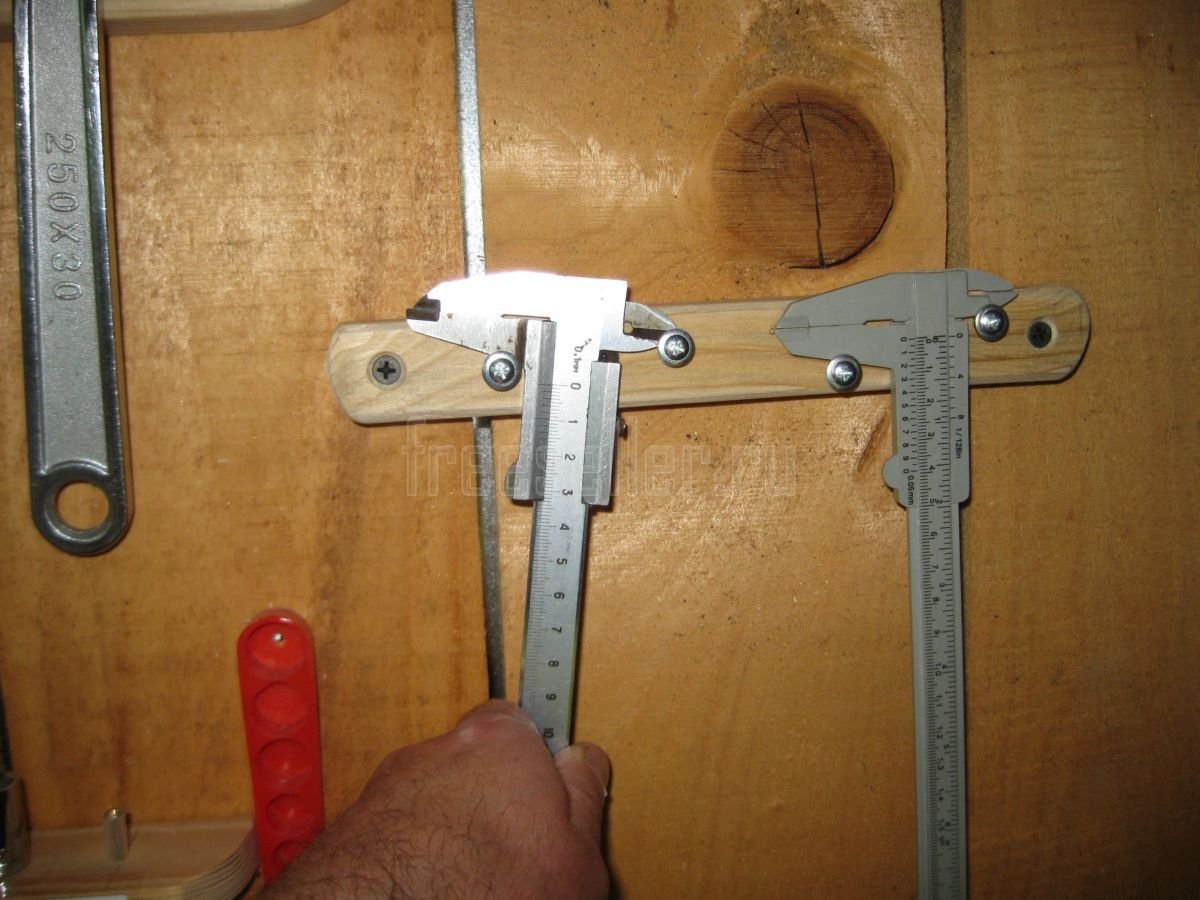

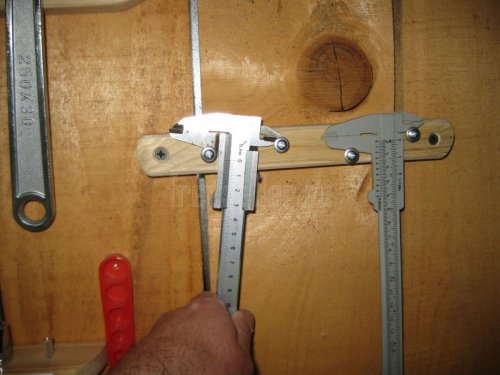

Висящие в таком положении штангенциркули действительно очень удобно снимать и вешать обратно.


Снятие штангельциркуля с самодельного держателя

Кроме того, висят они на шурупах достаточно надежно. Причем даже если попытаться сдвинуть штангенциркуль в сторону, он все равно не упадет с держателя, поскольку даже в самых крайних положениях будет опираться на два шурупа.


Снятие штангельциркуля с самодельного держателя


Ну и на этом у меня все! Всем пока и побольше простых, но полезных и нужных самоделок!
