Летний душ с датчиком уровня воды

  • Опубликовано: 26 июля 2016

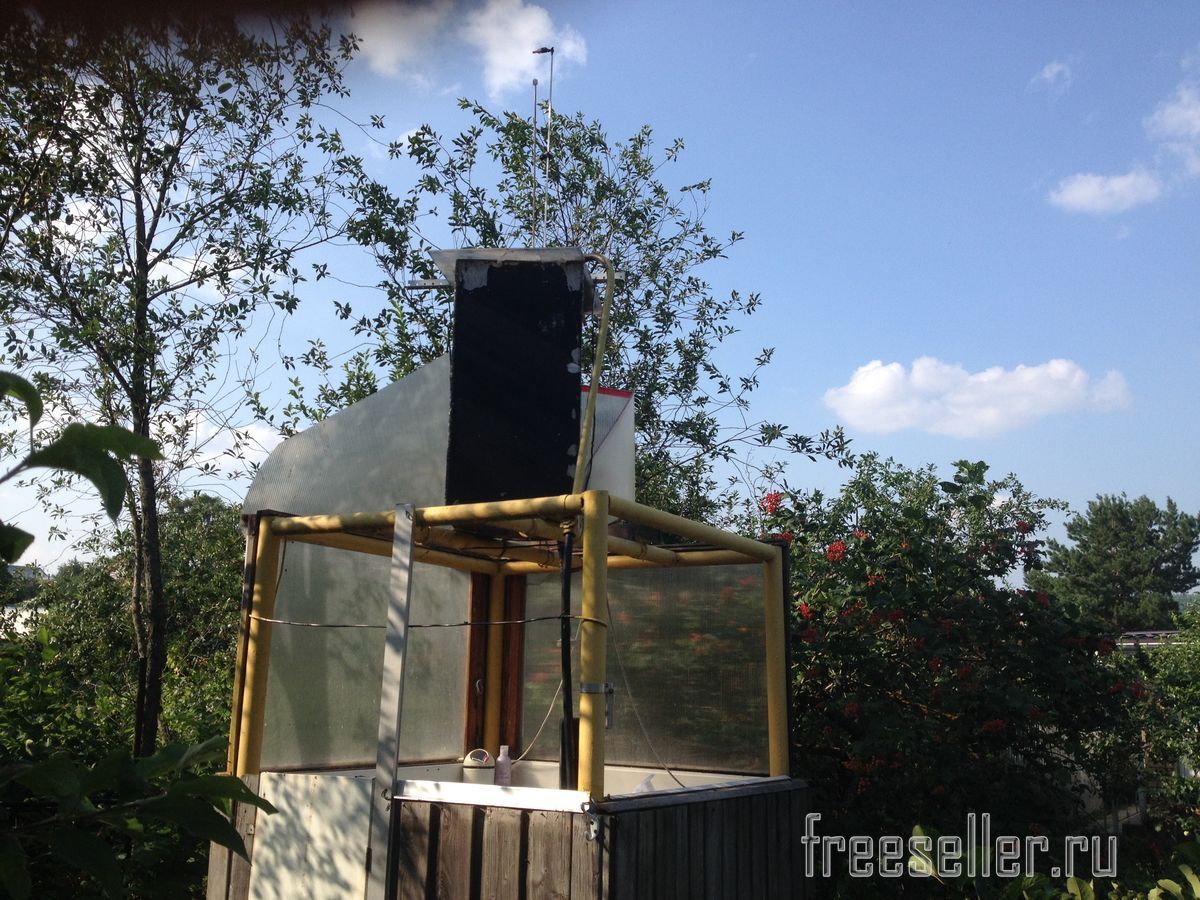

Летний душ с датчиком уровня воды своими руками


Построил на даче летний душ.;


Но вот проблема.


Есть там вода и сколько её там на данный момент? Чтобы узнать, необходимо каждый раз брать лестницу подниматься и заглядывать в бак. Чтобы налить полный бак, я открываю кран водопровода и наливаю воду, пока сверху не потечет.


Это неудобно. Решил сделать датчик уровня воды. Перебрал несколько вариантов и остановился на следующем.

Использовал материалы:

  1. Два дюралюминиевых "стержень-профиль" от старых жалюзей (лёгкие и прочные). Длина стержней на 1-2 см больше высоты бака с водой. Это необходимо для крепления стержней.
  2. Пластиковая трубка длиной (7...8)см. Отрезок от водопроводных труб. Причем внутренний диаметр трубы должен соответствовать диаметру дюралюминиевого стержня или больше максимум на (1..2) мм.
  3. Кусок твердого пенопласта ( 10х10х5) см.
  4. Разный крепёж (уголок, винты, гайки и т.д.)

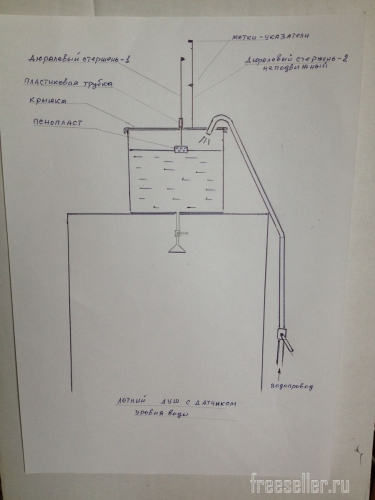

Схема летнего душа с датчиком воды

Схема летнего душа с датчиков уровня воды



Монтаж

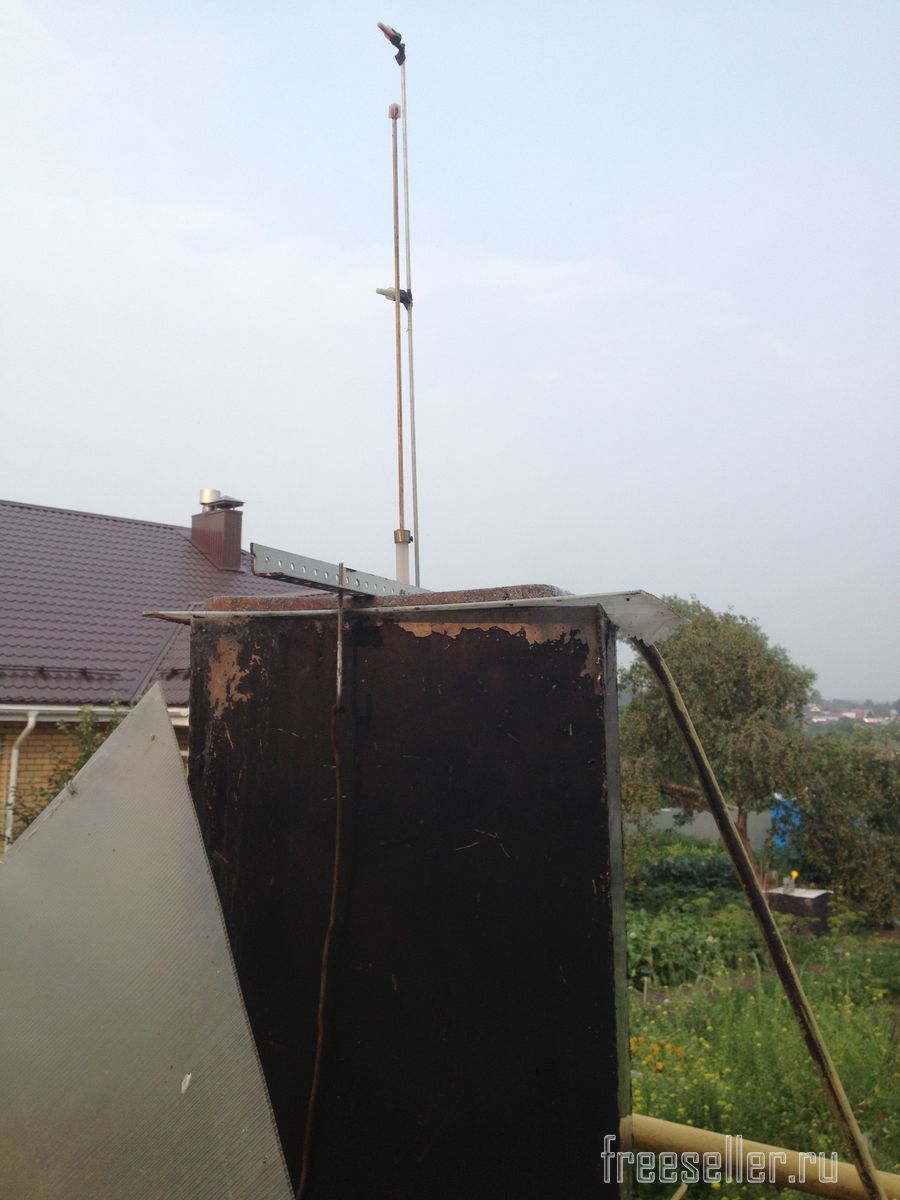

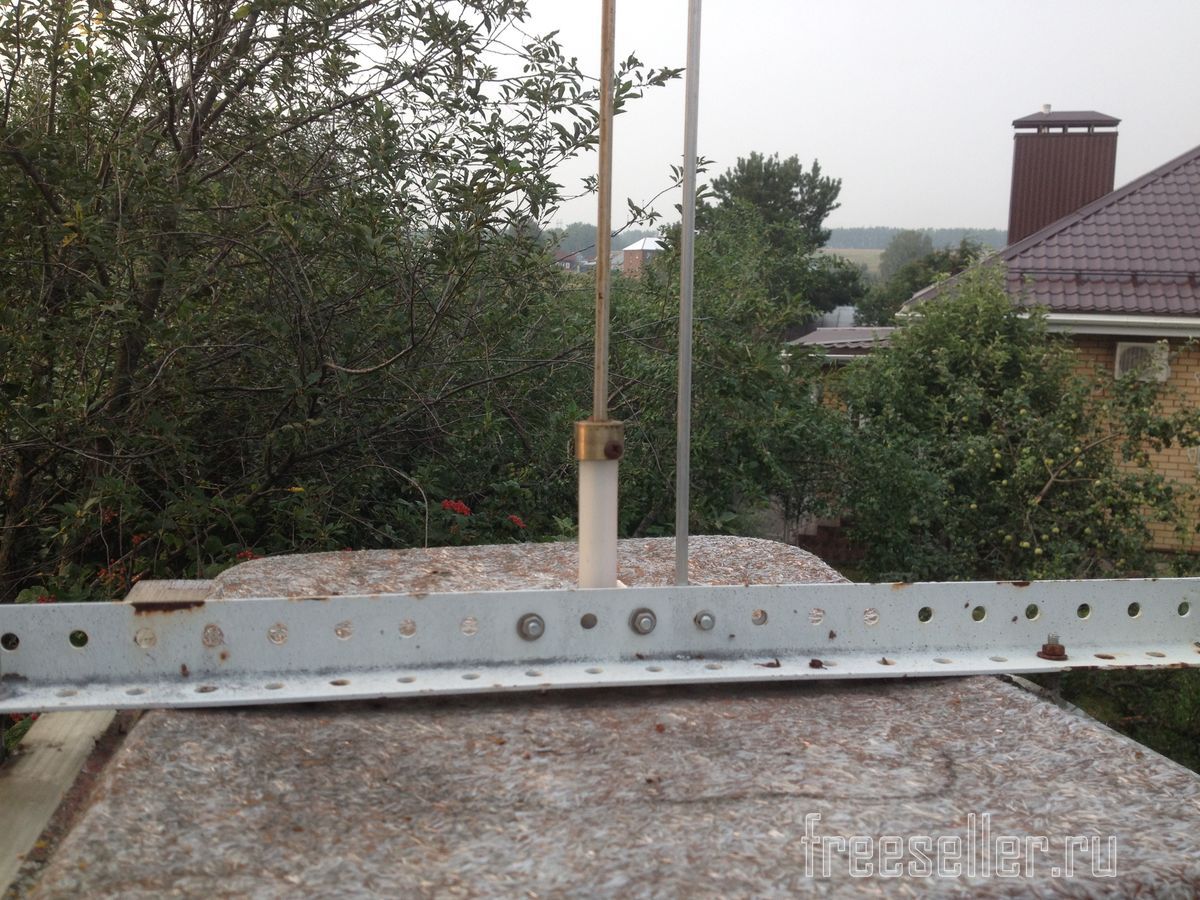

Стержень 2 с метками "пол-бака" и "полный бак" (на фото справа) и пластиковую трубку (на фото слева) закрепляем неподвижно к крышке бака.



Летний душ с датчиком уровня воды своими руками



(У меня диаметр трубки оказался великоват. Мне пришлось надеть латунную втулку на трубку с отверстием равный диаметру стержня.)

Стержень 1 закрепляем одним концом к пенопласту, а другой конец пропускаем снизу крышки через пластиковую трубку.

На верхнем конце стержня 1 устанавливаем "флажок".



Летний душ с датчиком уровня воды своими руками



Примечания:

  • Пластиковая трубка необходима для сохранения вертикального положения стержня 1.
  • Для хорошего скольжения стержень 1 необходимо его смазать солидолом.

Принцип работы



Когда вода из водопровода наливается в бак, как видно на рисунке, пенопласт-поплавок выталкивает стержень 1. Верхний конец стержня 1 показывает, в какой части от меток он находится. При достижения верхней метки уровень бака - полный. Можно закрывать кран от водопровода. При расходовании воды в души, пенопласт-поплавок опускается и по меткам можно судить об уровни воды в баке. Этот датчик отлично работает у меня третий сезон.

Кому понравилось - дерзайте. Спасибо за внимание.
