Кирпичная печь каменка с нижним размещением бака


Конструкция кирпичной печи для бани каменки с нижним размещение водяного бака.


Конструкция данной печи отличается от других печей большей длиной топки, большим объемом камеры для камней (50 л), наличием нижней заслонки для обеспечения растопки. Размещение бака внизу создает удобства при наполнении его холодной водой и заборе горячей воды.

Вода в баке нагревается быстрее, так как он торцом выходит в топку, а с боков и снизу омывается горячи ми газами. Для укладки верхних кирпичей бак должен быть закрыт сверху на 2/3 длины. Для его закрытия можно пользоваться также стальной пластиной размером 270x270x5 мм. При открытой нижней заслонке дымовые газы попадают в дымовую трубу, минуя нижние дымообороты.


Поэтому после растопки печи, когда устанавливаются устойчивое горение и хорошая тяга, нижнюю заслонку необходимо закрыть. Камни и бак закрывают легкими съемными или откидными крышками из оцинкованной кровельной стали.

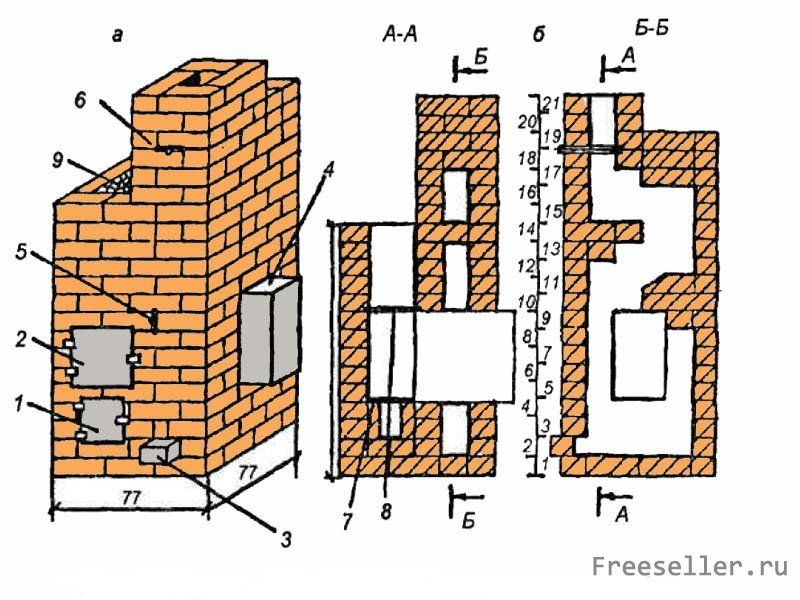

Рис.1. Кирпичная печь каменка с нижним размещением бака:

а - конструкция печи; б - разрез кладки  1 - дверка поддувала, 2- дверка топливника, 3 - чистка, 4 - бак, 5 - нижняя заслонка, 6 - верхняя заслонка, 7- колосниковая решетка, 8 - плита,  9 - камни.


Кладка перекрыши


При кладке перекрыши (верхней стенки) в целях обеспечения большей герметичности швов предпоследний ряд кирпичей необходимо сдвинуть относительно соседних рядов на ширину шва, а еще положить на предпоследний 18-й ряд перекрыши кусок кровельной стали размером 27x27 см. Для кладки требуется 230 шт. кирпичей.

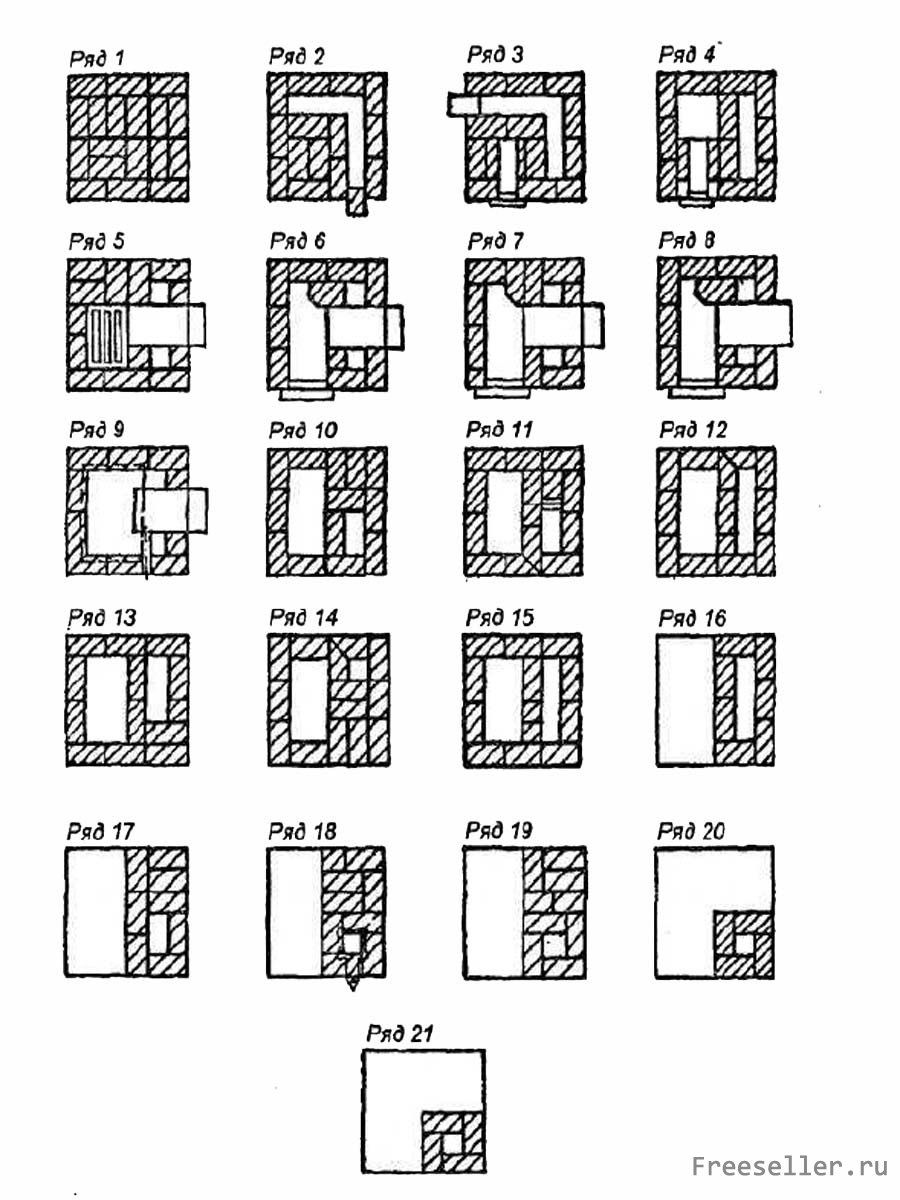

Рис.2. Порядок кладки печи каменки с нижним размещением бака для воды.


Дымовая заслонка.

В качестве дымовой заслонки можно использовать стальную пластину размером 300x70x3 мм, установленную в направляющие желоба из металлических полосок.
