Технология утепления стен пеноплексом

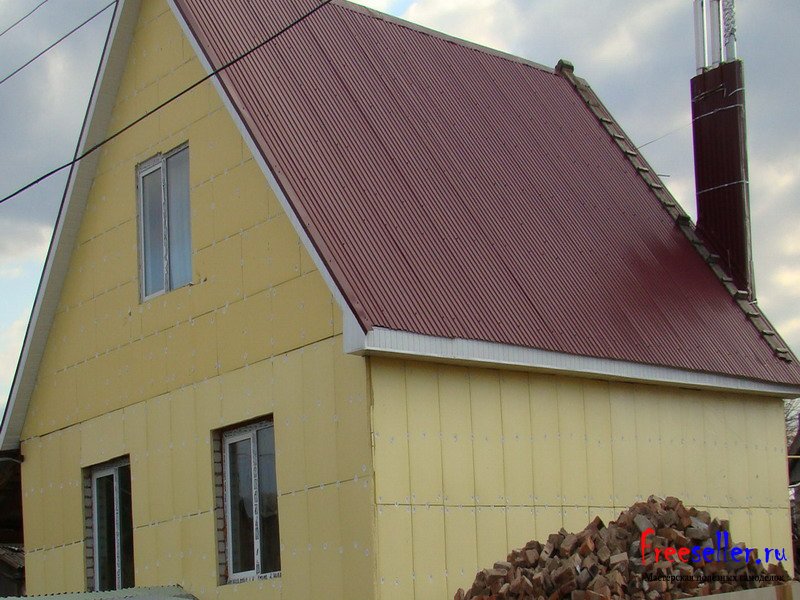

Технология утепления стен дома снаружи с помощью плит пеноплекса своими руками.

---

Плиты пеноплекс - новое поколение теплоизоляционных материалов с отличными характеристиками!
Они идеально подходят для решения задач по сбережению тепла.

Основные достоинства плит пеноплекса:

- Низкая теплопроводность,
- Минимальное водопоглощение,
- Высокая прочность,
- Экологически-чистый,
- Не подвержены гниению

Работать с пеноплексом можно при любых погодных условиях без каких-либо средств защиты от атмосферных осадков.

Плиты легко обрабатываются (хорошо режутся с использованием обычного ножа) и чрезвычайно просты в монтаже.



Технология утепления стен с помощью плит пеноплекса



Подготовительный этап:

1) Перед монтажом плит пеноплекса необходимо провести очистку основания от пыли, масляных и мастичных загрязнений, остатков старого раствора, отслаивающихся частей поверхностей. Необходимо удалить только те слои, которые не способные нести нагрузку.

- При этом старые лакокрасочные покрытия должны быть удалены до плотного основания механически или при помощи специальных материалов.
- При наличии грибковых и плесневых поражений, удалить их используя специальные составы.
- При наличии растительных поражений и водорослей, удалить их . Места, пораженные растительным налетом, грибками, мхами или водорослями обработать высокоэффективными санирующими средствами с фунгицидными и бактерицидными свойствами для очистки и первичной профилактической обработки.
- При наличии солевых отложений на фасаде - удалить их механическим способом.

2) Обследовать фасад с помощью отвеса и правила 2,5 - 3 м на предмет неровностей. В случае наличия неровностей более 2-х см на поверхности фасада площадью 3 м2, то необходимо провести оштукатуривание поверхности цементно-песчанным раствором.

3) Все металлические конструкции, соприкасающиеся и подлежащие закрытию плитами из пеноплекса необходимо защитить от развития коррозии специальными антикоррозионными лакокрасочными материалами, например Сурик и т.п.

4) Все мелящиеся и сильно впитывающие основания, например, неоштукатуренные стены из газобетонных или силикатных блоков, необходимо предварительно обработать грунтовочными закрепляющими составами. Вид грунтовочного состава подбирается поставщиком системы теплоизоляции согласно впитывающей способности основания.

5) Монолитные железобетонные основания, отлитые в опалубочных конструкциях, необходимо очистить от остатков смазки и огрунтовать грунтовкой с содержанием кварцевого песка для увеличения адгезии к ним минеральных клеевых составов.

6) До монтажа плит пеноплекса необходимо подготовить кронштейны и места крепления монтируемых или в дальнейшем навешиваемых конструкций: кондиционеров, сливных и водоотводных конструкций, решеток для защиты оконных проемов, осветительных коробок, табличек,
номеров домов, спутниковых антенн и т.д.



Методы выравнивания неровностей фасадов



Необходимые инструменты для монтажа плит пеноплекса:

1) Рулетка - для измерения длины, ширины, величины и т.д.;
2) Угольник стальной - для проверки поверхности, разметки углов;
3) Уровень от 2-х метров - для проверки поверхности, создания горизонтальных и вертикальных поверхностей;
4) Отвес - для проверки отклонений по вертикали;
5) Пленка полиэтиленовая - для защиты оконных и дверных проемов от брызг;
6) Лента малярная бумажная - для приклеивания защитной пленки при защите проемов, разметка поверхности;
7) Многоцелевая щетка из стальной проволоки - для подготовки поверхности;
8) Молоток-кирка - для подготовки поверхности, монтажа дюбелей;
9) Дрель с насадкой миксером или строительный миксер - для приготовление клея и раствора для армирующего слоя;
10) Ножницы по металлу Обрезка цокольного профиля;
11) Кисть-макловица - для смачивания, грунтования поверхности, обеспыливания плит утеплителя;
12) Нож с длиной лезвия 25 см - для резки плит теплоизоляции;
13) Ножовка универсальная с мелким зубом - для резки плит теплоизоляции;
14) Штукатурный шпатель из нержавеющей стали - для нанесения клея и армирующего состава;
15) Зубчатый шпатель из нержавеющей стали с размером зуба 8 или 10 мм - для нанесение армирующего слоя на теплоизоляционные плиты;
16) Терка нержавеющая - для нанесения клеящего и армирующего составов;
17) Перфоратор - для выполнения отверстий при монтаже дюбелей;
18) Сверло-бур (длина в зависимости от толщины системы теплоизоляции) диаметром 6-10 мм - для выполнение отверстий при монтаже дюбелей;
19) Дрель или шуруповерт - для закручивания сердечников дюбелей;
20) Насадки на шуруповерт, в зависимости от типа используемых дюбелей - для закручивания сердечников дюбелей;
21) Брусок шлифовальный - для шлифовки стыков плит утеплителя;
22) Ножницы ручные - для резки штукатурной армирующей сетки;
23) Правило алюминиевое - для выравнивания армирующего слоя;
24) Кельма для внешних углов из нержавеющей стали - для выравнивания армирующего слоя на внешних углах;
25) Кельма для внутренних углов из нержавеющей стали - для выравнивания армирующего слоя на внутренних углах;
26) Широкий фасадный шпатель из нержавеющей стали - для выравнивания армирующего слоя;
27) Кисти, валик - для нанесения грунтовочного и окрасочного слоев;
28) Пластиковая терка толщиной не менее 3-х мм - для выравнивания и структурирования декоративного слоя.



Монтаж плит пеноплекса на стены фасада

Этап 1. Монтаж цокольного профиля.

Перед началом монтажа плит теплоизоляции устанавливаются специальные цокольные профили.

Профиль предназначен для опирания плит теплоизоляции, а также их ровного приклеивания. Также цокольный профиль служит для защиты нижней кромки плиты пеноплекса от внешних воздействия (например: влаги, грызунов, механических повреждений, открытого огня).

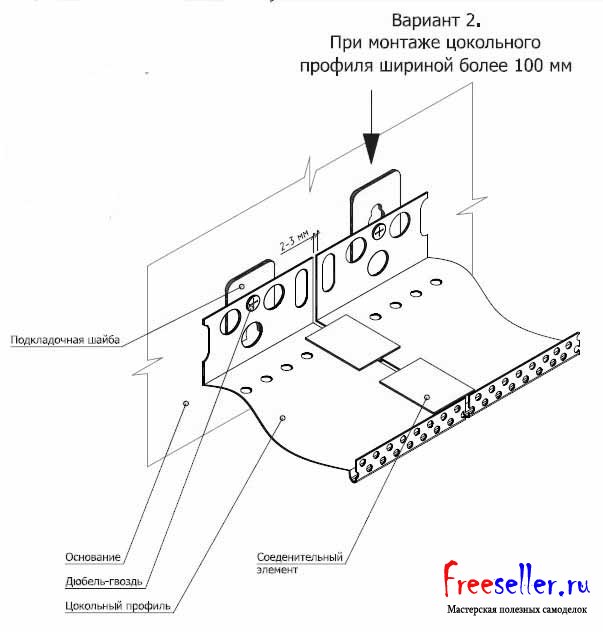

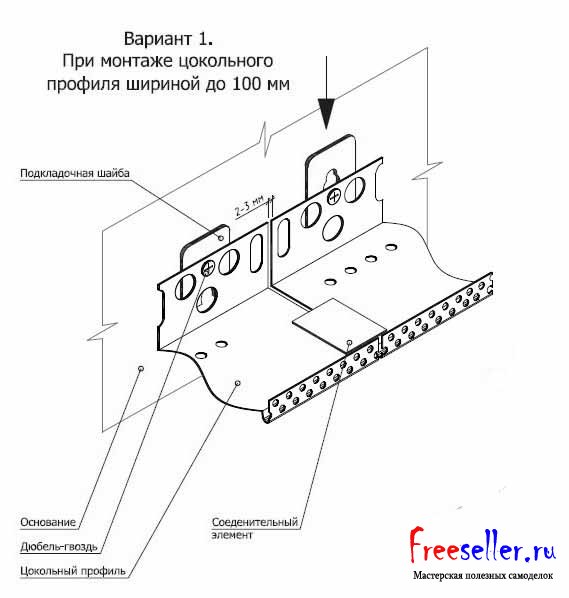

Рис.1., рис.2. Схема монтажа цокольного профиля.

Необходимый инструмент для монтажа цокольного профиля: дрель-перфоратор, бур, молоток, уровень, ножницы по металлу, угольник.

При монтаже цокольного профиля необходимо учитывать следующие моменты:

1) Крепление цокольного профиля осуществляется с шагом около 30 см с использованием специальных дюбелей или дюбель гвоздей.
Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона или полнотелого кирпича составляет не менее 40 мм.
- В основаниях из щелевого кирпича глубина закрепления должна быть не мене 60 мм.
- В основаниях из пено- или газосиликатных блоков требуется производить крепление с глубиной заделки более 100 мм.

2) При выборе цокольного профиля необходимо учитывать толщину плит теплоизоляции, которые будут монтироваться на данном участке фасада. Запрещается монтаж теплоизоляционных плит на цокольный профиль, ширина которого не соответствует толщине применяемых плит.

3) Нельзя допускать деформацию цокольного профиля при его установке.

4) В местах крепления цокольного профиля необходимо обеспечить его плотное прилегание к основанию. Для этого используются специальные подкладочные шайбы.

5) Торцы кромок цокольного профиля стыкуются между собой при помощи специальных соединительных элементов, при этом выдерживается необходимый зазор между соседними профилями 2-3 мм.
При этом при монтаже цокольного профиля без использования соединительных элементов между соседними профилями необходимо оставлять технологический зазор 2-3 мм для компенсации температурных деформаций.

6) Рекомендуется использование специальных цокольных профилей с капельником, который служит для отвода воды от цокольной части здания и предотвращения намокания конструкций фасада.

7) Запрещается монтаж цокольного профиля внахлест.

8) При монтаже системы теплоизоляции с толщиной плиты более 80 мм рекомендуется на момент приклеивания первых рядов плит устраивать дополнительные монтажные опоры под цокольный профиль на время высыхания клеевого состава.

9) Для устройства цокольного профиля на углах здания, возможно использование нескольких
вариантов:

- Для опирания плит на внутренних и внешних углах утепляемого здания рекомендуется использовать специальный угловой цокольный профиль.
- Допускается использование стандартного цокольного профиля с технологическим вырезом под углом 90°. При этом срезанные кромки после сгибания цокольного профиля соединяются с помощью специального соединительного элемента.
- Для обработки внешних и внутренних углов здания допускается использовать стандартные цокольные профили, на краях которых, для последующей стыковки, делаются косые срезы под углом 45°. В дальнейшем технологические срезы соединяются специальными соединительными элементами.

10) После установки первого ряда плит теплоизоляции зазор, возникший между строительным основанием и цокольным профилем, необходимо заполнить пенополиуретановой монтажной пеной.

Этап 2: Раскрой теплоизоляционных плит.

1) Раскрой теплоизоляционных плит производится при помощи стальной линейки, угольника, ножа с широким лезвием и пилы с мелким зубом. При этом раскрой больших участков теплоизоляционных плит необходимо при помощи пилы, а выбирать отдельные фрагменты, например на смонтированных плитах удобнее при помощи ножом с длинным лезвием.

2) Для обеспечения качественного и геометрически верного монтажа необходимо перед нанесением клея на теплоизоляционные плиты провести их примерку к каждому конкретному месту.

3) Раскрой теплоизоляционных плит и установку их на плоскости необходимо вести с учетом узлов оконных и дверных проемов, с учетом примыканий к балконам, кровлям, неутепляемым конструкциям, с обязательной перевязкой плит на плоскости и формируемых углах.

5) При раскрое теплоизоляционных плит устанавливаемых на плоскости необходимо вести смещение вертикальных швов (по типу кирпичной кладки) не менее 200 мм. Недопустимо расположение вертикальных стыков плит на одной линии.

6) При раскрое теплоизоляционных плит необходимо следить за тем, чтобы ширина обрезков плит устанавливаемых на углах здания, в местах примыкания к цокольному профилю, оконным и дверным проемам составляла не менее 200 мм.

7) Раскрой теплоизоляционных плит устанавливаемых на углах здания необходимо вести с учетом установки их с зубчатым зацеплением.

8) При наличии на здании тупых внутренних или внешних углов раскрой теплоизоляционных плит необходимо вести таким образом, чтобы максимально выполнялось зубчатое зацепление плит.

Этап 3 Приготовление клеевого состава.

Приклеивание и армирование теплоизоляционных плит осуществляется одним клеевым составом «Теплоклей». Вид клеевого состава выбирается поставщиком плит пеноплекса.
Состав клеевого материала обеспечивает хорошую и долговечную адгезию плит с минеральным основанием и надежное армирование поверхностей утеплителя.
Как правило для приготовления клея из сухого минерального клеевого состава «Теплоклей» на мешок 25 кг смеси необходимо 6 л воды.

Приготовление состава.

- В отмеренное количество чистой холодной воды засыпают сухую клеевую смесь. Состав перемешивают в течение 5 минут низкооборотной дрелью-миксером до получения однородной массы без комков. Далее для созревания раствора его выдерживают в течение 10 минут и перемешивают заново в течение 5 минут.
- Время рабочей фазы ("жизни") раствора, зависит от погодных условий и составляет от 2-х до 4-х часов. В холодную погоду и при большой влажности следует учитывать, что время высыхания клеевого состава увеличивается.

Этап 4: Нанесение клеевого состава на плиты.

1) Для нанесения клея на поверхность плиты удобно использовать стопку теплоизоляционных плит в качестве стола.

2) При работе рекомендуется использовать перчатки для защиты рук.

3) Перед нанесением клеевого состава на плиты из экструдированного пенополистирола необходимо их ошлифовать при помощи грубой наждачной бумаги или шлифовальной машины. Плиты, поставляемые с заводской фрезеровкой ошкуривать не надо.

4) Нанесение клеевого слоя на плиту. При обычных (неровных) основаниях клей наносится по всему периметру плиты полосой около 8-10 см, и по середине в зависимости от типоразмера плиты 1-3-мя лужицами размерами 10 см2.
Высота клеевого состава выбирается в зависимости от неровностей поверхности и составляет 1,5-2,5 см. Количество наносимого клея варьируется в зависимости от неровностей подложки так, чтобы не менее 40% поверхности плиты была покрыта клеем.

5) При нанесении клеевого слоя на плиты теплоизоляции, которые будут устанавливаться науглах здания, необходимо обращать внимание на то, что к ним будет стыковаться соседние плиты, и в этих местах нужно оставить часть плиты без клеевого слоя.

6) При нанесении клеевого состава на теплоизоляционные плиты, которые будут устанавливаться в районах угловых зон, на углах оконных и дверных проемов необходимо учитывать, чтобы место нанесение клея совпадало с местом установки дюбелей.

7) В случае утепления идеально ровных поверхностей нанесение клея производится по всей плоскости плиты с помощью зубчатого шпателя с размером зуба 10 мм.

8) ВНИМАНИЕ! При монтаже плит теплоизоляции обращайте внимание на правильные геометрические размеры плит, изгибы, деформацию и повреждения.

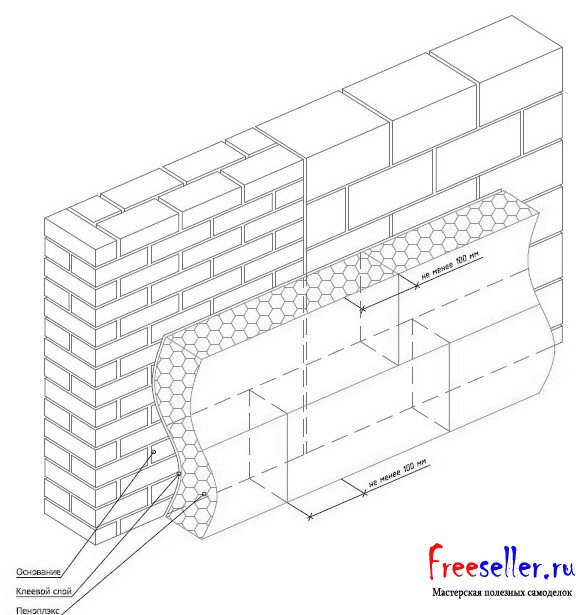

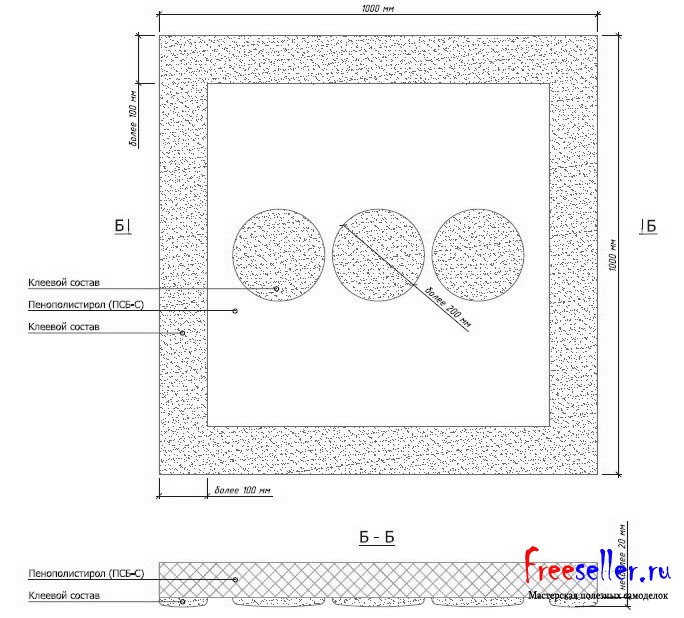

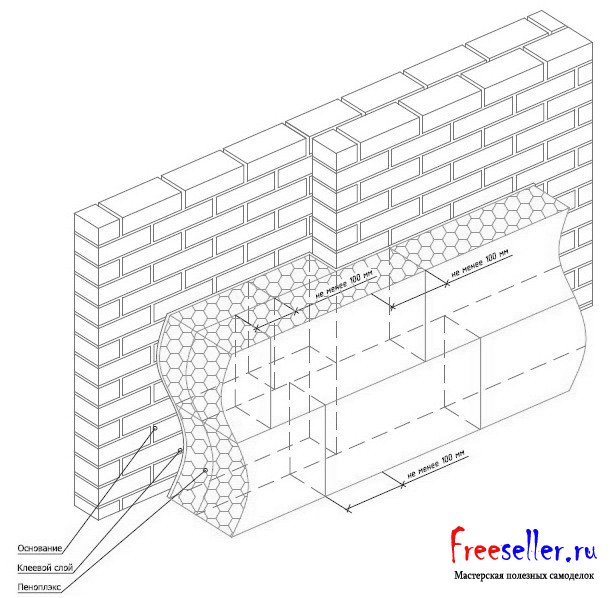

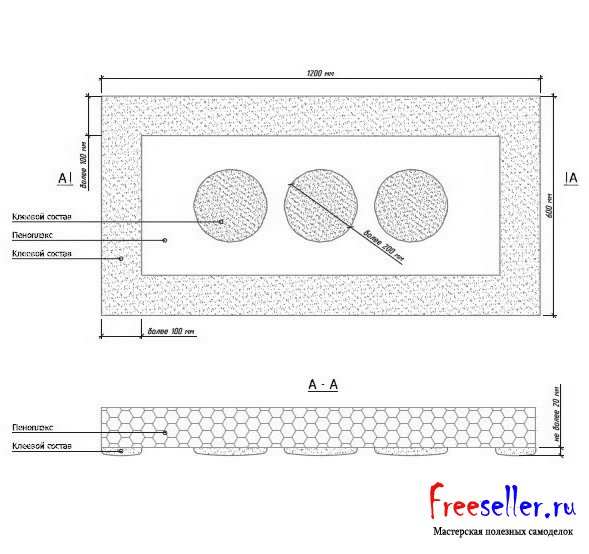

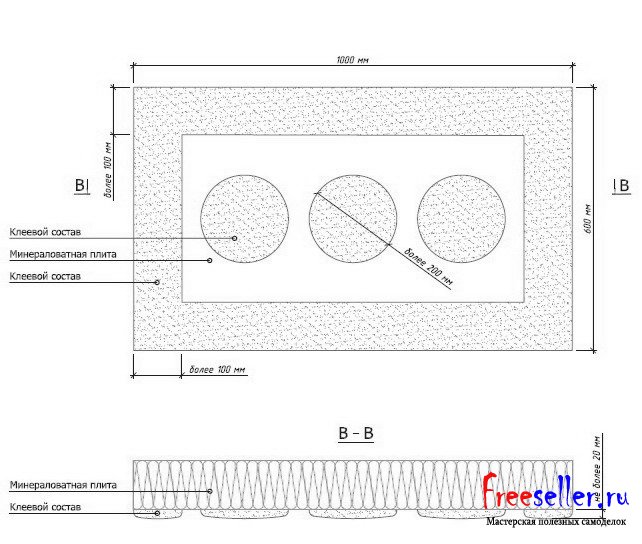

Рис.3. рис.4., рис.5 Схема нанесения клея на плиты пеноплекс.

До монтажа плит все выявленные изъяны должны быть устранены.

Этап 5. Приклеивание теплоизоляционных плит.

1) Первый ряд теплоизоляционных плит устанавливается на цокольный профиль.

2)При монтаже первого ряда плит на цокольном профиле обратите внимание на то, чтобы плиты плотно прилегали к ограничивающей кромке профиля, не выступая за нее.

Недостаточное прилегание плит к ограничивающей кромке профиля говорит о малом количестве клея на плите.

3) Выравнивание плиты производят ее перемещением в вертикальном и горизонтальном направлении с небольшим нажимом в сторону основания.

4)После выравнивания плиты для обеспечения высокого качества приклеивания производят пристукивание плиты при помощи полиуретановой терки.

5) Необходимо обращать внимание на точное, равноплоскостное прилегание плит. Контроль осуществляется при помощи реечного уровня длиной не менее 2 м.

6) После приклеивания каждой плиты с поверхности фасада и торцов каждой теплоизоляционной плиты снимаются выступающие избытки клеевого раствора.

7) ВНИМАНИЕ! При монтаже теплоизоляционных плит необходимо строго следить за тем, чтобы клей не попадал в швы между плитами. Недопустимо оставлять клей на торцах теплоизоляционных плит, это ведет к образованию мостиков холода, теплопотерям и последующим дефектам на декоративно-защитном слое плит пеноплекса.

8) Щели, образующиеся при монтаже плит теплоизоляции (более 2-х мм), следует заполнять клиньями, вырезанными из фрагментов плит. Недопустимо заполнять щели между плитами теплоизоляции клеевым раствором, монтажной пеной, герметиком и т.д. - это приведет в дальнейшем к образованию в этих местах трещин, намоканиям, загрязнениям и растрескиваниям декоративно-защитного слоя.

9) Приклеивание плит теплоизоляции необходимо вести рядами снизу вверх с перевязкой вертикальных стыков плит в каждом ряду (по типу кирпичной кладки). Недопустимо совмещение вертикальных стыков плит на одной линии.

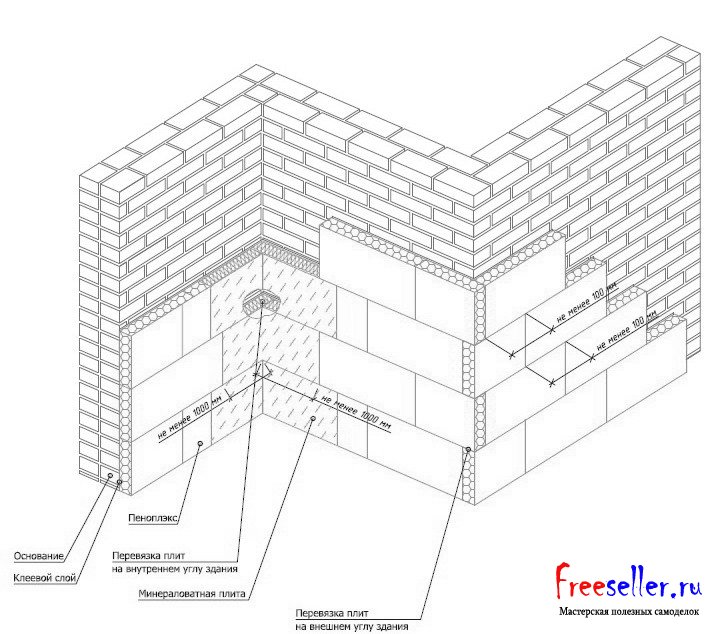

11) Для достижения правильной геометрии углов сначала плиты приклеиваются с соответствующим выступом, большим ширины плиты. Затем к выступающей плите пристыковывается другая теплоизоляционная плита. После монтажа всего угла выступающие части плит аккуратно отрезаются по монтажной линейке.

12) На непрерывных трещинах или швах (панельное здание) не должны располагаться стыки теплоизоляционных плит. Плиты должны в этих случаях перекрывать швы или трещины минимум на 200 мм. При этом при выборе необходимой толщины системы теплоизоляции на фасадах с трещинами необходимо выбирать минимальную толщину теплоизоляционной плиты не менее 60 мм.

14) Толщина утеплителя на откосах рассчитывается проектной организацией и должна составлять не менее 50 мм.

15) При монтаже плит из экструдированного пенополистирола ПЕНОПЛЭКС все возникающие неровности, ошлифовываются грубой наждачной бумагой или с использованием шлифовальной машины. Пыль, которая образуется после шлифовки необходимо удалить полностью.

16) При монтаже системы из плит из экструдированного пенополистирола ПЕНОПЛЭКС перед нанесением армирующего слоя необходимо провести полное шлифование поверхности с помощью грубой наждачной бумаги или шлифовальной машины.

17) Если в ходе строительных работ плиты теплоизоляции вынуждены находиться на фасаде длительное время без отделки армирующим и декоративным слоями, то минераловатные и пенопенополистирольные плиты необходимо защитить от воздействия влажности и намокания, а пенопенополистирольные плиты защитить от воздействия ультрафиолетового излучения (при длительном хранении плиты могут пожелтеть и начать отмеливаться). Если же отмеливания не удалось избежать, то такие поверхности перед отделкой необходимо очистить при помощи щетки.

18) Все элементы, которые не демонтируются с фасада, а при монтаже теплоизоляционных плит окажутся под ними (например, электрическая проводка), маркируются на смонтированных плитах во избежание повреждений при дальнейшем дюбельном креплении.

Этап 6: Устройство примыканий по периметру оконных и дверных проемов.

Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами.
Технологический вырез в плите теплоизоляции должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов. Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты.

При этом обращаем внимание на следующие моменты:

1) Напуск теплоизоляционных плит на коробку оконных или дверных блоков должен составлять не менее 20 мм.

2) Если оконные и дверные проемы утоплены по отношению к плоскости фасада, на откосы так же монтируется теплоизоляционный материал. Для этого на плоскости фасада теплоизоляционные плиты устанавливаются с необходимым напуском внутрь проемов, а на откосы крепятся подготовленные по размеру плиты. Ширина и длина плит подбирается в зависимости от размера проема и неровностей откосов. Толщина утеплителя на откосах выбирается по расчетам проектной организацией. Плиты монтируются так, чтобы остающаяся, постоянно видимая ширина рамы была равной по всему периметру окна.

3) Предварительно на оконную или дверную коробку, по его периметру, наклеивается специальный профиль примыкания таким образом, чтобы оставался равномерным размер от установленного профиля примыкания до оконного просвета, и соблюдалась необходимая толщина перекрытия блока плитой теплоизоляции. Затем выполняется монтаж плит вплотную к внутренней стороне профиля.

4) Профили устанавливаются на боковые и верхнюю часть коробки оконного или дверного проема. На нижнюю часть профиль не устанавливается, так как там будет монтироваться отлив. В углах проемов профили примыкания стыкуются под углом 45 градусов.

5) При монтаже профиля необходимо учитывать, что в процессе армирования и нанесения декоративных отделочных слоев в прорезь профиля будет устанавливать армирующая сетка в клеевом слое и в дальнейшем декоративная штукатурка.

6)Внешний пластиковый элемент профиля с липким слоем служит для приклеивания защитной ткани, которая на момент производства работ будет защищать проем от брызг.

После монтажа системы теплоизоляции и окраски фасада защитная пластиковая деталь удаляется по всему проему вместе с защитной тканью.

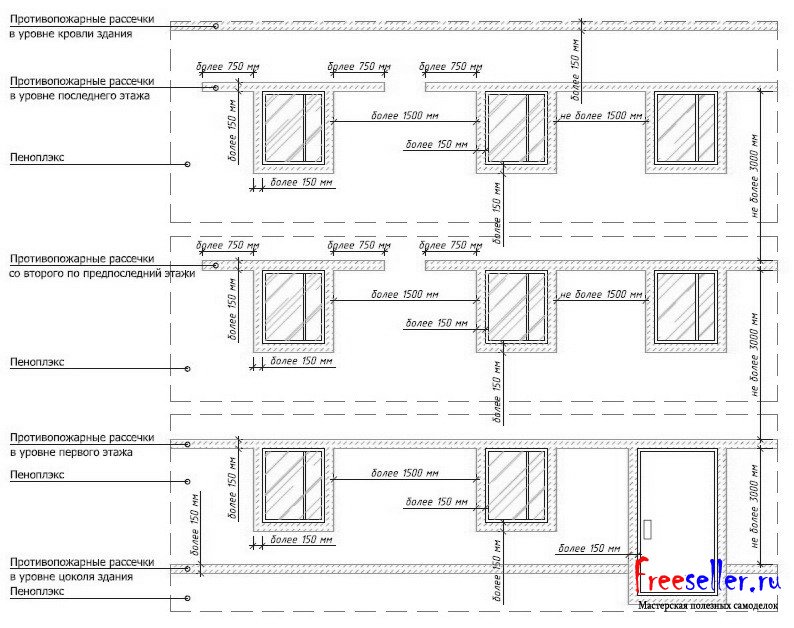

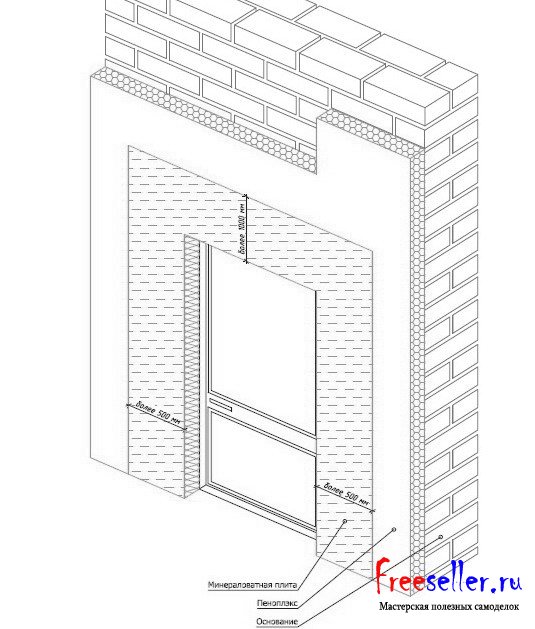

Рис.6, рис.7. Схема примыканий по периметру оконных и дверных блоков.

10) Профиль примыкания следует устанавливать аккуратно на точно выбранное место. Отрыв профиля после установки с последующим изменением его местоположения может привести к разрушению липкого слоя и приведет его в непригодное состояние.

11) Допускается альтернативное устройство примыкания системы теплоизоляции к оконным или дверным проемам при помощи саморасширяющейся уплотнительной ленты. Установку уплотнительной ленты необходимо вести соблюдая технологию (см. раздел "Примыкания к строительным конструкциям"). При этом, после устройства армирующего слоя, вдоль всех сопряжений, при помощи ножа вырезают наклонные прорези под углом 45° шириной примерно 3 мм и заполняют их полиуретановым герметиком. Герметики в швах разглаживают смоченным в воде шпателем.

Этап 7 : Закрепление теплоизоляционных плит дюбелями.

Дополнительное дюбельное крепление плит теплоизоляции производится для обеспечения необходимой прочности плит пеноплекса к действию отрывной нагрузки в соответствии с действующими нормативными требованиями.

Для обеспечения хорошей теплоизолирующей способности применяются тарельчатые дюбели из синтетических материалов с низкой теплопроводностью, которые предотвращают образование мостиков холода. В качестве распорного элемента тарельчатых дюбелей используются забивные или заворачивающиеся распорные элементы из оцинкованной или нержавеющей стали с термоизолирующей пластиковой головкой, которая минимизирует теплопотери.

Необходимо учитывать, что при различных габаритных размерах используемых плит теплоизоляции, а так же при подрезках и крое плит изменяется расход дюбелей на метр квадратный. Точный расход можно определить только после приклеивания плит и определения мест расположения дюбелей.

Закрепление теплоизоляционных плит дюбелями производится только после высыхания клеевого состава, но не менее чем через 72 часа после приклеивания теплоизоляционных плит.

Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона, составляет 45 мм. Глубина закрепления дюбеля в кладке из полнотелого кирпича составляет 60-70мм, из пустотелого кирпича - 80-90 мм. В основаниях из пено- или газосиликатных блоков.


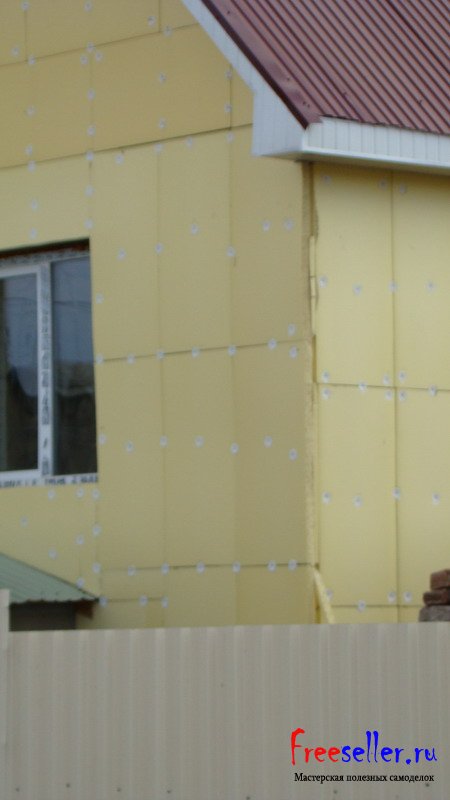

Крепление дюбелей на обычной плоскости фасада, как правило, осуществляется на углах плит и в их центре (около 6 штук на 1 кв.м.). Более точное количество дюбелей и их расположение определяется поставщиком U.P.S. и отражено в Альбоме технических
решений.

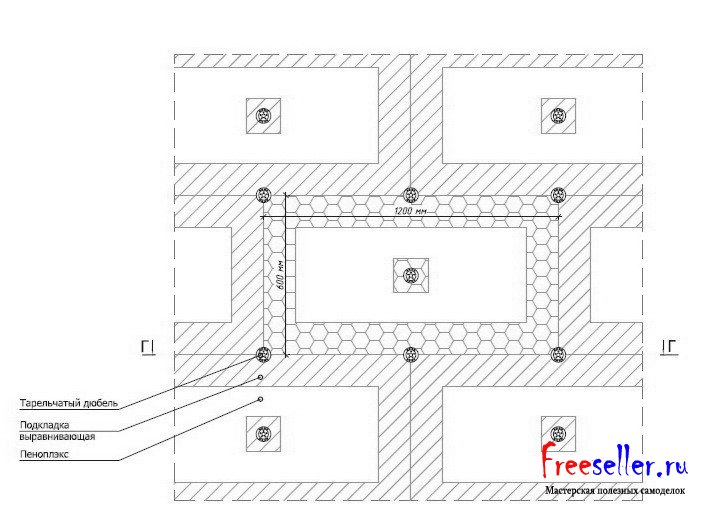

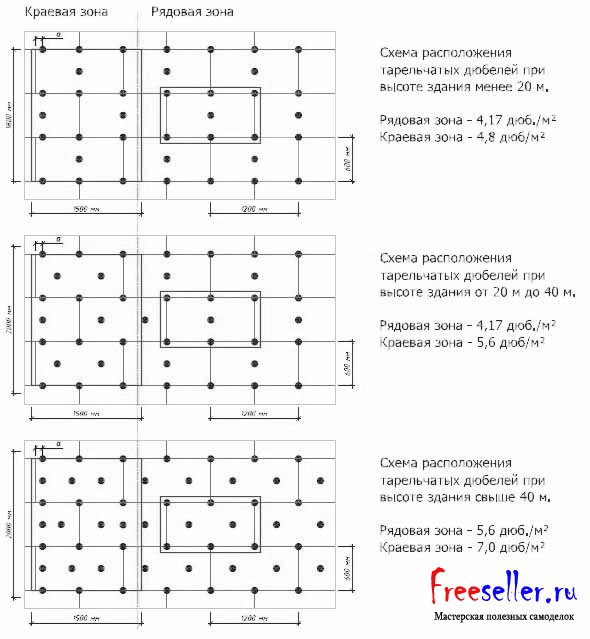

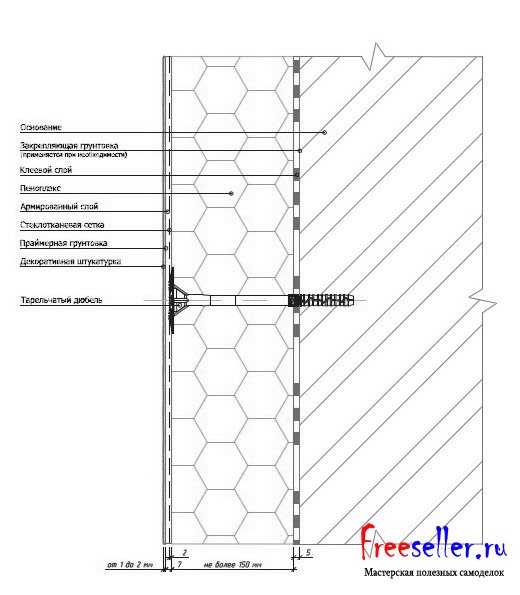

Рис.8, Рис.9., рис.10., рис.11. Схемы крепления плит дюпелями.

В районе оконных и дверных проемов, цокольных реек и в угловых зонах, крепление производится на горизонтальных и вертикальных (сверху) стыках плит, на расстоянии около 200 мм от края проема или угла.

На углах здания, в зоне повышенных ветровых нагрузок, производится дополнительное дюбельное крепление. Расположение дюбелей в краевых зонах зависит от высоты здания и существующих ветровых нагрузок, размеров плиты теплоизоляции и допустимой нагрузки на дюбель. Ширина краевой зоны при высоте здания до 8 м - выбирается размером 1,0 м; при высоте здания от 8 до 12 м - 1,5 м; при высоте здания более 12 м - 2,0 м.

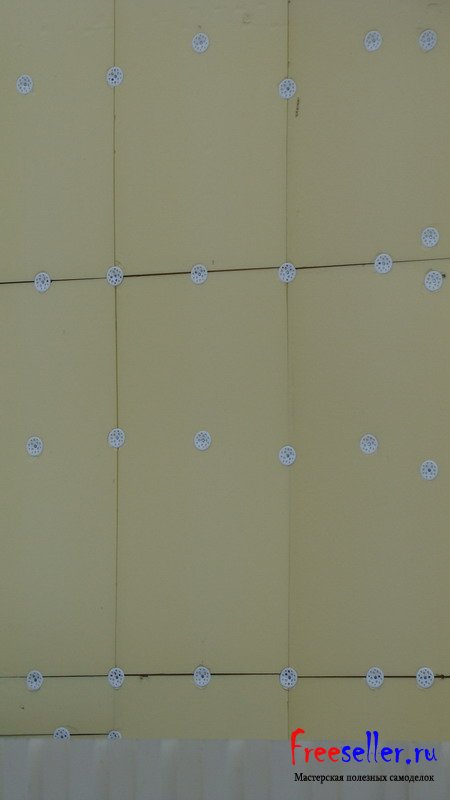

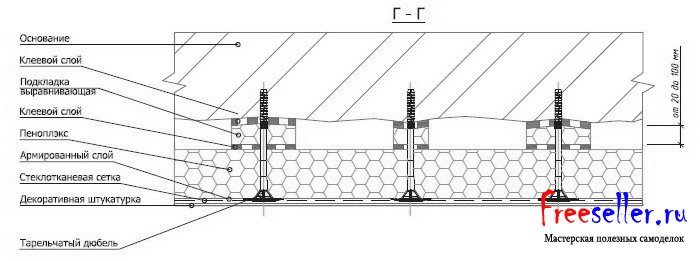

Рис.11., рис. 12 ,рис.13 Схемы монтажа плит пеноплекс на различных поверхностях.

Отверстие под дюбель сверлится на 10-15 мм глубже забиваемой части самого дюбеля.

При помощи молотка установите пластиковый дюбель в отверстие, утопив шляпку вровень с поверхностью плиты теплоизоляции.

Забивающийся сердечник забейте в отверстие дюбеля при помощи молотка. При забивании сердечника нельзя повреждать его пластиковую головку. При
повреждении пластиковой головки сердечника его необходимо забить до конца, а отверстие в дюбеле залить полиуретановым герметиком для фасадных работ.

Заворачивающийся сердечник заверните в отверстие дюбеля при помощи низкооборотной дрели-шуруповерта и соответствующих насадок.


И самое главное правильность и прочность крепления тарельчатых дюбелей подлежит обязательной
 проверке!
