Самодельный токарный станок с ножным приводом


Самодельный токарный станок с ножным приводом - отличная альтернатива современным токарным станкам и может использоваться для изготовления несложных изделий даже там где нет электричества.

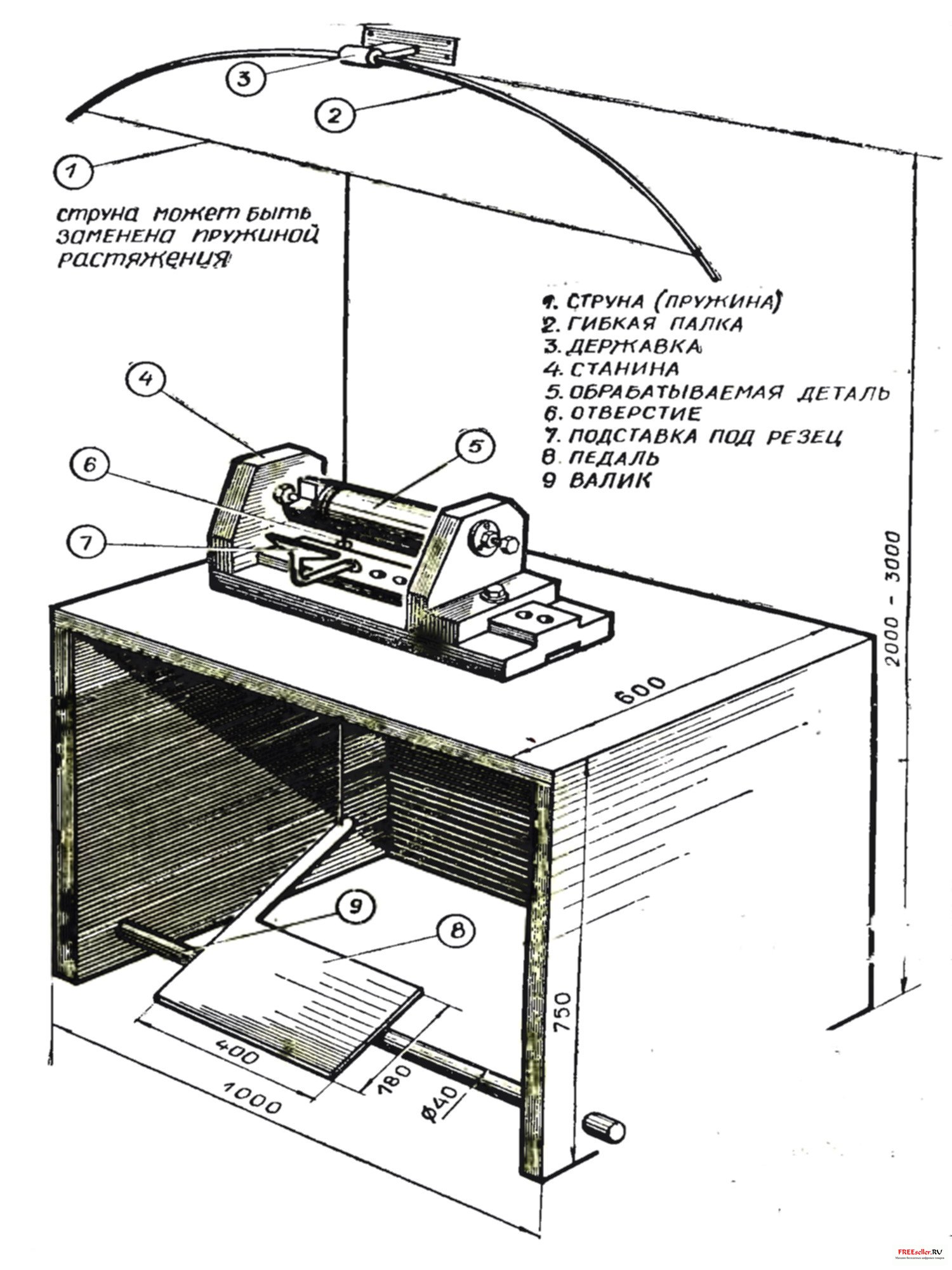

Рис.1. Внешний вид и размеры самодельного токарного станка с ножным приводом

Применяются доски 40 мм; станина склеена столярным клеем и свита гвоздями; для перемещения задней бабки вывернуть болт.

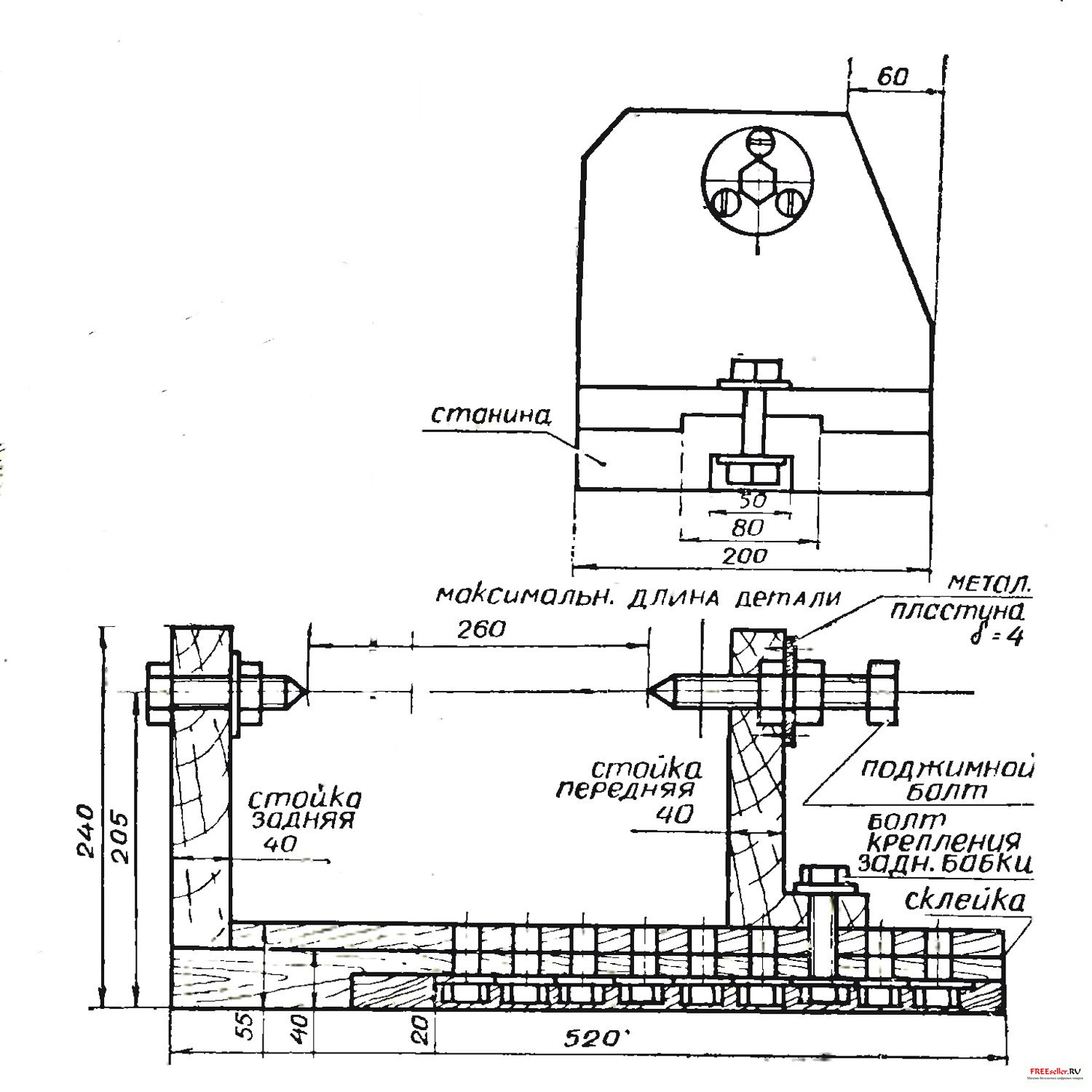

Рис.2. Передняя и задняя бабка самодельного токарного станка с ножным приводом.( Деревянная круглая болванка зажимается между двумя упорами. Один из них - подвижный.)



Над станком укрепляется упругая деревянная или металлическая дуга, напоминающая лук. К тетиве привязана верёвка, которая дважды обвивается вокруг болванки, спускается вниз и прикрепляется к педали. При нажатии на педаль верёвка натягивается и проворачивает деталь вокруг оси - это рабочий ход, можно резать. Освобождение педали возвращает верёвку, а вместе с ней и деталь в первоначальное положение - это холостой ход.

Резец держат в руке, положив на подставку.



Станина станка состоит из трех основных частей: передней и задней бабок и основания. Они выпилены из 40-мм доски.



Подвижный и неподвижный упоры изготовляются из болтов M16 и укрепляются в стойках на одинаковой высоте.



Напильником заточите болты на конус. Просверлите в передней стойке отверстие, вставьте болт и закрепите его контргайкой.



В задней бабке стамеской сделайте шестигранное углубление. Вставьте в него гаку. Чтобы гайка не выпала из гнезда, с лицевой стороны шурупами прикрутите металлическую пластину. Теперь упор можно вкручивать и выкручивать, изменяя расстояние между центрами. Зажав болванку в центрах, закрепите болт самоконтрящейся гайкой. Если у вас такой нет, возьмите обычную гайку и нанесите на её торце напильником или ножовкой насечки.



Задняя бабка может передвигаться по верхнему бруску основания. В бруске просверлены отверстия. Чтобы передвинуть бабку, надо вывернуть из отверстия болт крепления, переставить его в новое гнездо и закрепить.



Основание склеивается из двух брусков. В нём просверливаем и выпиливаем удлинённое отверстие под верёвку.



,<>Станиной может служить любой стол.

А. Клапоух
