Доработка блоков питания компьютеров

  • Опубликовано: 5 января 2009

Многие пользователи очень мало обращают внимание на выбор корпуса, а в особенности такой важной части компьютера, как блок питания. Однако это только кажется, что деньги лучше тратить на остальную начинку компьютера. Подумайте, как вы будете себя чувствовать, когда вся дорогая начинка компьютера испортится при сгорании китайского БП. Кроме того, "китайские ватты” с маркировки вашего блока питания вполне могут быть меньше, чем "настоящие ватты”. И установленный noname блок питания на 300Вт может не выдерживать нагрузку и в 200Вт… Здесь лишь можно посоветовать брать дорогие и качественные блоки питания таких фирм, как PowerMan, Delta и т.д.

Многие пользователи очень мало обращают внимание на выбор корпуса, а в особенности такой важной части компьютера, как блок питания. Однако это только кажется, что деньги лучше тратить на остальную начинку компьютера. Подумайте, как вы будете себя чувствовать, когда вся дорогая начинка компьютера испортится при сгорании китайского БП. Кроме того, "китайские ватты” с маркировки вашего блока питания вполне могут быть меньше, чем "настоящие ватты”. И установленный noname блок питания на 300Вт может не выдерживать нагрузку и в 200Вт… Здесь лишь можно посоветовать брать дорогие и качественные блоки питания таких фирм, как PowerMan, Delta и т.д.


Но и лучшие из этих БП, к сожалению, есть далеко не идеал "блокопитаниестроения”. Например, известная многим проблема "шума” звуковой карты при включении режима энергосбережения современных процессоров. Или другая проблема - привыкшие к старому стандарту АТ пользователи поначалу негативно отнеслись к необходимости раздельного выключения системного блока и монитора. Многие свыклись с такой необходимостью, часть оставляет монитор постоянно включенным, а часть - выключает компьютер с помощью общего сетевого фильтра.

Вот над решением этих проблем мы и будем биться в этой части статьи. Следует напомнить, что любое вмешательство в блок питания чревато потерей гарантии, а в особо тяжелых случаях, и порче оборудования. Так что при любом изменении вы должны понимать что делаете, и быть полностью уверенными в себе.


Осциллограммы напряжения при изменяющейся нагрузке имеют очень заметные пульсации. Вот именно этот сигнал вы и слышите в своих колонках. Каким образом можно от него избавиться? Ну, во-первых, выбрать блок питания с наименьшими пульсациями. Или доработать имеющийся. Для этого, очевидно, необходимо добавить дополнительные фильтрующие емкости. Самое простое и удобное это напайка на обратную сторону платы блока питания большого количества бескорпусных емкостей.



Доработка блоков питания компьютеров

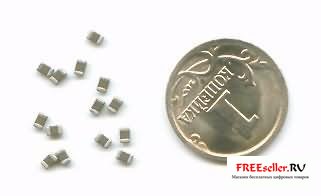

Габариты они имеют очень малые при достаточном номинале (1мкФ), цена на них невысока и практически любой может себе позволить купить несколько десятков таких конденсаторов по цене близкой к цене одной - двух бутылок пива. Пусть вас не пугают габариты конденсаторов на фотографии. Они бывают и чуть побольше.

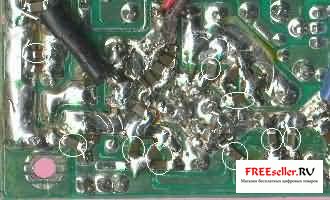

Напаяв между дорожками со всеми выходными напряжениями и землей блока питания эти конденсаторы (если приглядеться, то становятся заметны все, а не только обведенные):




Можно очень существенно снизить помехи, прослушиваемые на выходе звуковой платы. Кроме того, существенное уменьшение уровня высокочастотных составляющих в выходном напряжении продлевает жизнь штатных электролитных конденсаторов блока питания. Да и стабильность работы компьютера от этого отнюдь не пострадает...


При напайке конденсаторов в блок питания необходимо следить, чтобы не было замыканий между дорожками, по которым идет питание и общими шинами.


Теперь рассмотрим, как можно доработать АТХ блок питания для того, чтобы он мог самостоятельно включать и отключать монитор при включении компьютера.


Очевидно, что наиболее удобным вариантом будет установка реле небольших габаритов, но достаточной коммутируемой мощности:



(таких сейчас очень много продается в ближайшем магазине радиодеталей), чтобы управлять подачей напряжения на монитор. Запитывать управляющую обмотку можно от +5 или от +12В, в зависимости от применяемого реле. Схема включения выглядит следующим образом:




Диод включен для того, чтобы накопившаяся в катушке управления реле энергия, при выключении компьютера, стекла по нему на землю. Выбор диода несложен - любой среднемощный кремниевый диод. Например, КД105 или 1N40007. Резистор и конденсатор нужны для предотвращения возникновения искры при коммутации монитора. Конденсатор выбирается номиналом 0,05мкФ на 400В. Резистор - 1кОм на 1Вт.


Здесь приведена простейшая схема. Крайне желательно включать пару управляющих реле, размыкающих оба сетевых провода монитора. Необходимо это потому, что если электророзетки, куда включен ваш компьютер, имеют зануленный заземляющий контакт (т.е. соединенный с нулем сети электропитания), то возможен вариант, когда вы будете размыкать с помощью реле именно нуль. А он, поданный на корпус компьютера (из-за того самого зануления), пойдет по земляным линиям сигнальных проводов и питание на монитор не будет снято. Выдержат ли ваши сигнальные провода такой ток? Сомневаюсь. Так что от греха подальше - поставьте пару реле. По крайней мере, сможете возить свой компьютер и втыкать его в любую розетку, не озабочиваясь схемой заземления.

К сожалению, в большинстве АТХ блоках питания разъем для подключения монитора (даже неуправляемый) обычно отсутствует. Поэтому придется взять в руки дрель, ножовку и напильник, дабы проделать соответствующее отверстие и поместить в него оказавшийся под руками (или купленный в магазине) разъем.





Здесь вы можете видеть выкушенную кусачками решетку на задней стенке блока питания. Для улучшения эстетического восприятия эту дыру можно прикрыть проволочной решеткой, о которой пойдет речь во второй части статьи.


Теперь осталось лишь подключить к полученному разъему монитор и наслаждаться его автоматическим включением и выключением. Однако в этом случае появляется неприятность - в случае замены старого маломощного БП на новый (а он совсем не помешает современным железкам), дырявить новый корпус становится лениво. Проще заменить начинку в старом корпусе на взятую из нового блока питания. Но тут уже полное раздолье для вашей буйной фантазии.
