Универсальный (многоцелевой) передвижной стеллаж, весьма простой конструкции, который при необходимости можно разобрать на две части.


Приветствую всех самодельщиков!

Лет десять-двенадцать назад, я сделал для хозяйственных нужд стеллаж достаточно простой конструкции. Эта конструкция оказалась весьма удачной, так, что данным стеллажом я постоянно пользуюсь до сих пор.

В связи с этим, я решил сегодня подробно рассказать читателям об этом стеллаже. Возможно, кто-то захочет сделать себе такой же или каким-либо образом, усовершенствовать мою конструкцию под свои нужды.

Вот так выглядит этот стеллаж.


Передвижной и разборный, универсальный стеллаж своими руками

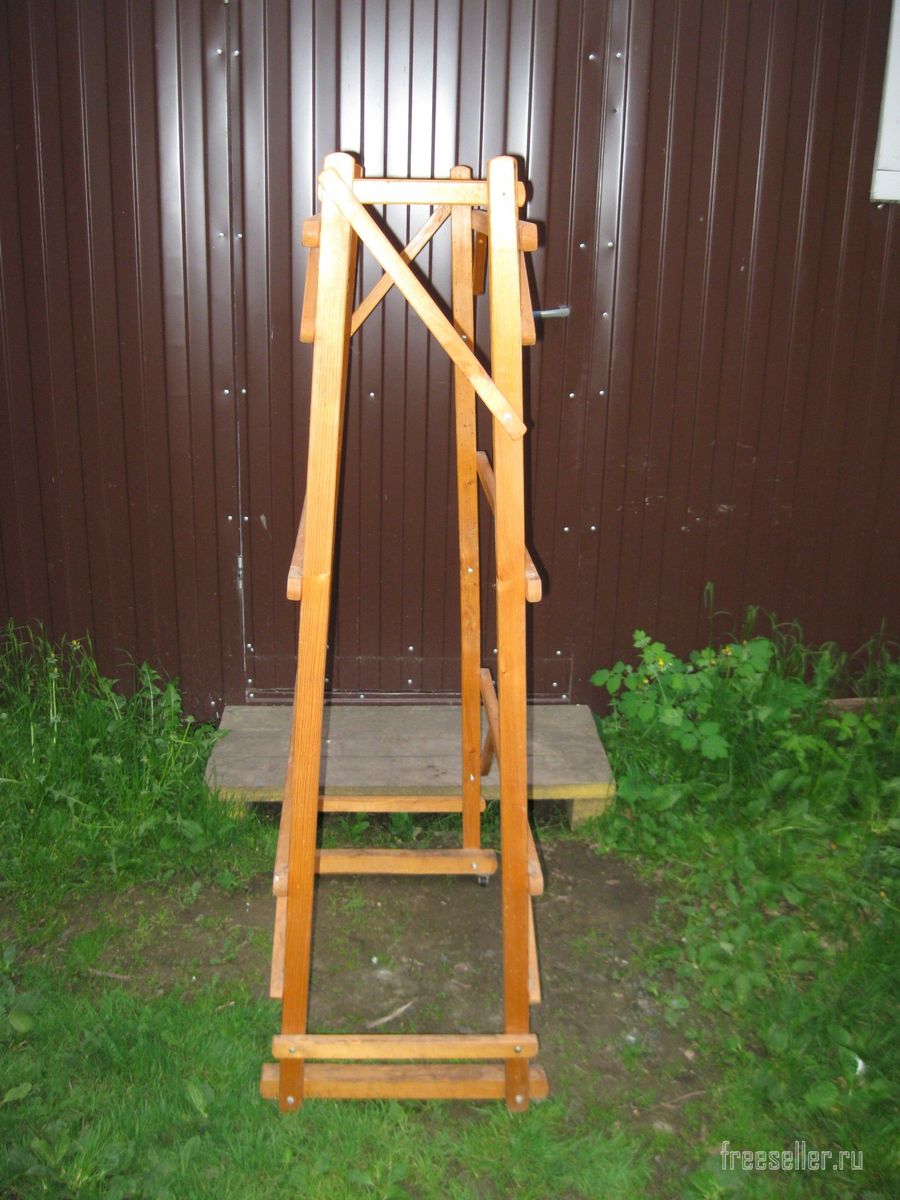

А это его вид сбоку.


Передвижной и разборный, универсальный стеллаж своими руками

При достаточно простой конструкции, этот стеллаж имеет три основных достоинства:

Во-первых, он является разборным, так, что при необходимости его можно легко разобрать на две практически плоские половины, которые можно удобно хранить, например, просто прислонив к стене. При этом сами половины (как и весь стеллаж), являются очень легкими.

Во-вторых, он является передвижным, поскольку я оснастил его небольшими поворотными колесиками.

Передвижной и разборный, универсальный стеллаж своими руками

Это весьма удобно, поскольку позволяет легко перекатывать даже нагруженный стеллаж по помещению. Я, например, перекатываю его весной при проращивании семенного картофеля из дома на веранду.

Ну, и в-третьих, данный стеллаж является универсальным (то есть многоцелевым), поскольку полки не закрепляются на нем. Это позволяет хранить на нем как различные инструменты или вещи, установив для этого полки из фанеры толщиной 8-10 мм, или же использовать стеллаж для различных операций с садово-огородной продукцией, например, проращивать или озеленять семенной картофель, сушить лук, чеснок, зелень и т.п. Для этого, на данный стеллаж вместо полок устанавливаются специальные сетчатые поддоны или ящики (о них я расскажу ниже).

У нас этот стеллаж по большей части используется для работы с садово-огородной продукцией и лишь зимой, то есть в межсезонье, на нем хранятся различные контейнеры, ящички и емкости, предназначенные опять же для огородных нужд.

Ну, а теперь я подробнее расскажу об изготовлении этого стеллажа и об особенностях его конструкции.

Материалы и инструменты

Для его изготовления, мне понадобились следующие принадлежности:

Материалы и крепежные элементы

  • Деревянные дощечки, планки и бруски разных размеров;
  • Шурупы по дереву 4х40-50 мм;
  • Шурупы с прессшайбой 4х50 мм;
  • Болты М6 с гайками и шайбами длиной 60-80 мм;

  • Небольшие поворотные колесики.

Инструменты

  • Чертежный и мерительный инструмент (карандаш, рулетка и угольник);
  • Дисковая пила по дереву;
  • Электролобзик с пилкой для фигурного реза;
  • Электродрель-шуруповерт;
  • Сверла по металлу диаметром 4 и 6 мм;
  • Сферическая фреза по дереву;
  • Отверточная бита РН2, для заворачивания шурупов;
  • Наждачная бумага.

Порядок изготовления стеллажа

Сначала я заготовил деревянные детали для этого стеллажа. Они представляют собой дощечки, планки и бруски разной длины, толщиной 2 см, а шириной, как правило, от 2 до 5 см. Какие-то из них у меня нашлись готовые, а другие я выпилил при помощи дисковой пилы по дереву.

Так, в качестве стоек для данного стеллажа, я использовал четыре дощечки, толщиной 2 см, шириной 5 см, и длиной 160 см.


Передвижной и разборный, универсальный стеллаж своими руками

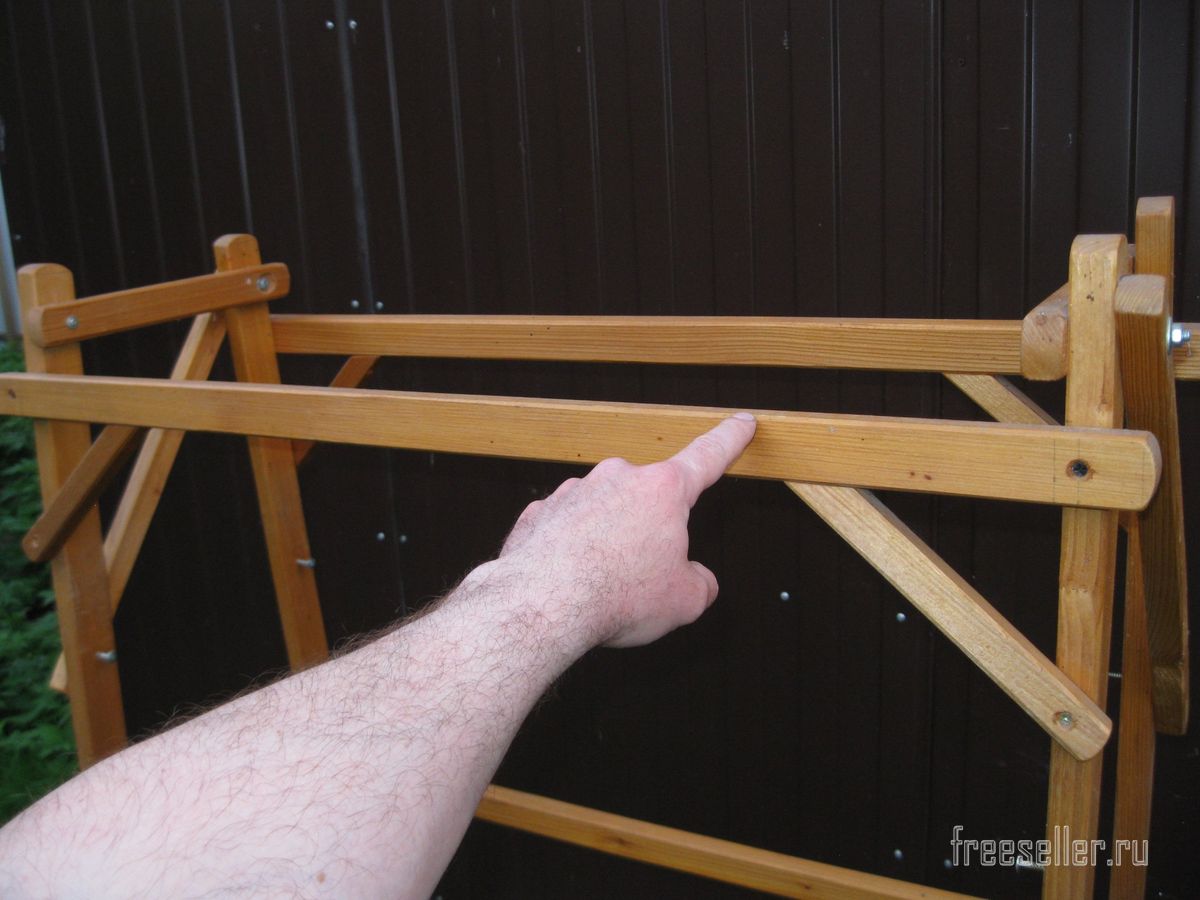

К каждым двум таким дощечкам, я привернул шурупами по дереву, по три поперченные планки сечением 2х2,5 см, и длиной 90 см.


Передвижной и разборный, универсальный стеллаж своими рукамиПередвижной и разборный, универсальный стеллаж своими руками

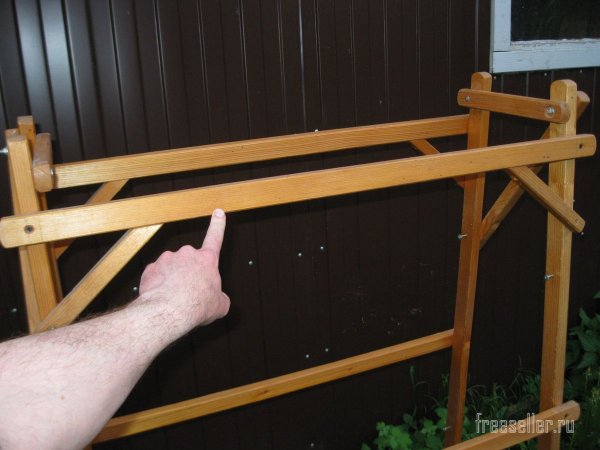

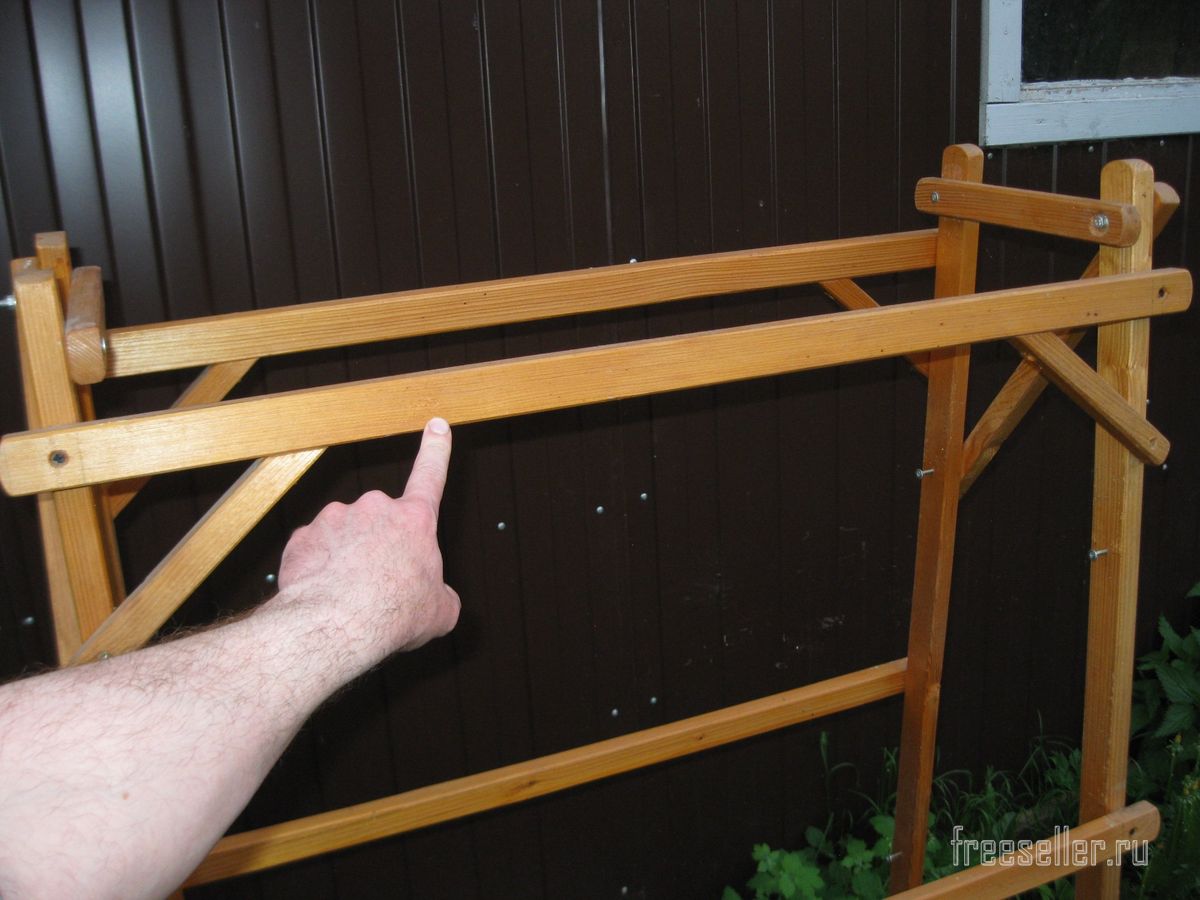

К верхним планкам, я дополнительно привернул с обеих сторон, небольшие раскосы для большей жесткости всей конструкции.


Передвижной и разборный, универсальный стеллаж своими руками

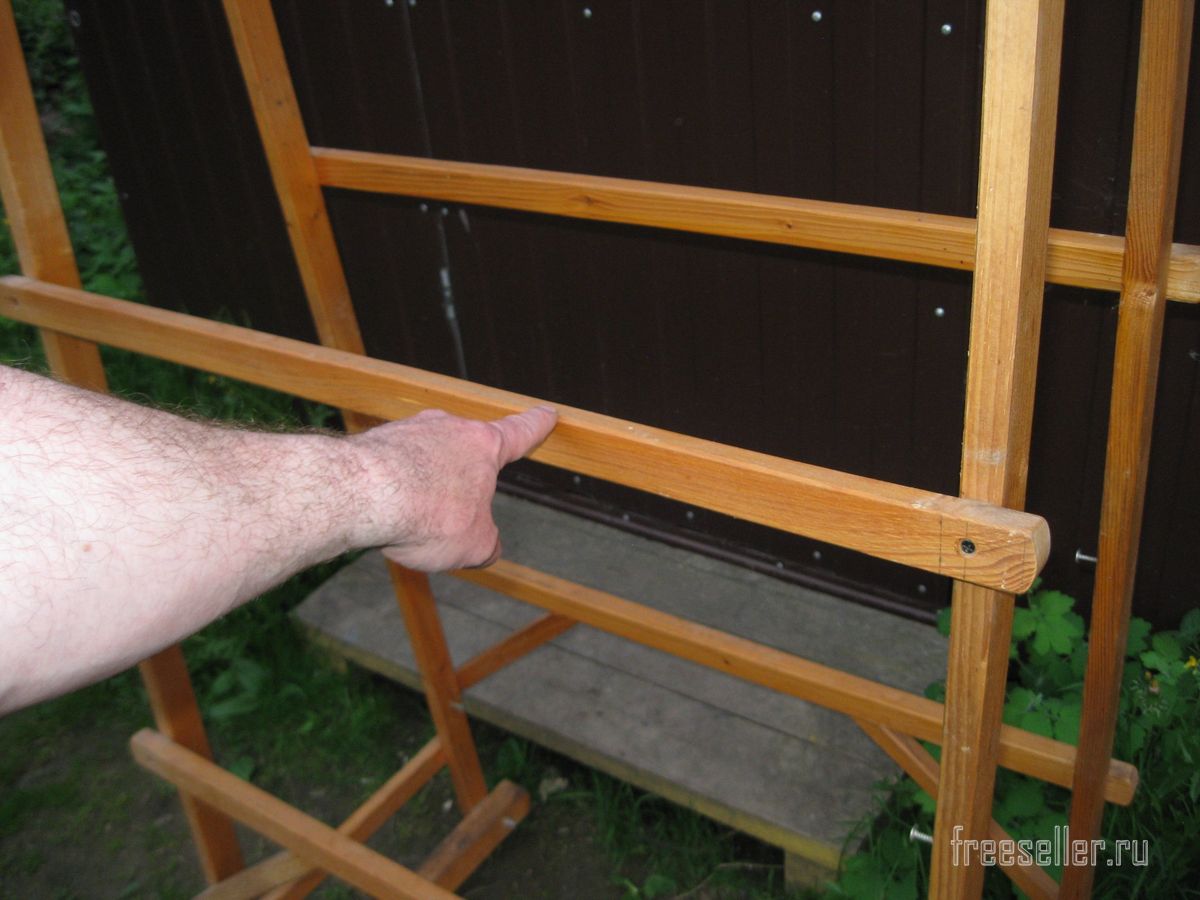

Средние планки привернул без раскосов.


Передвижной и разборный, универсальный стеллаж своими руками

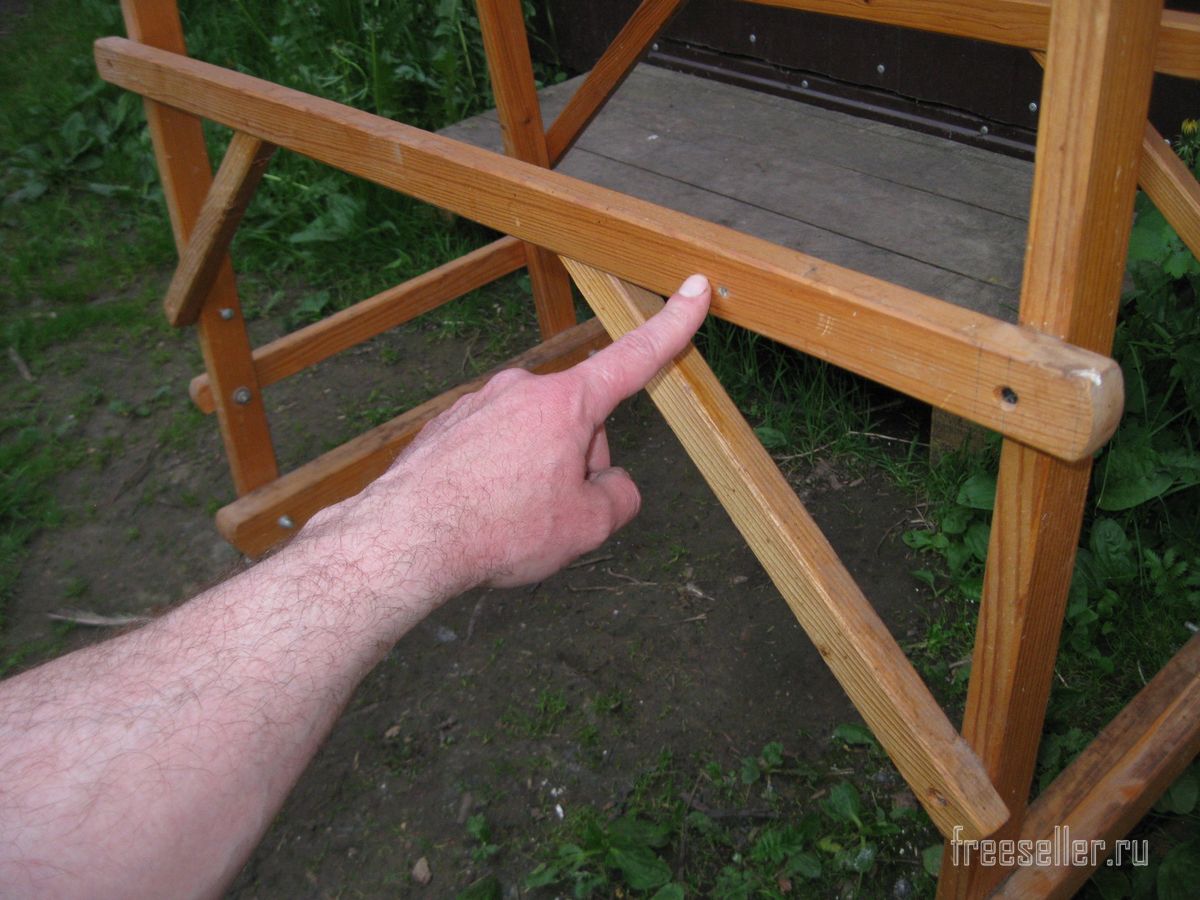

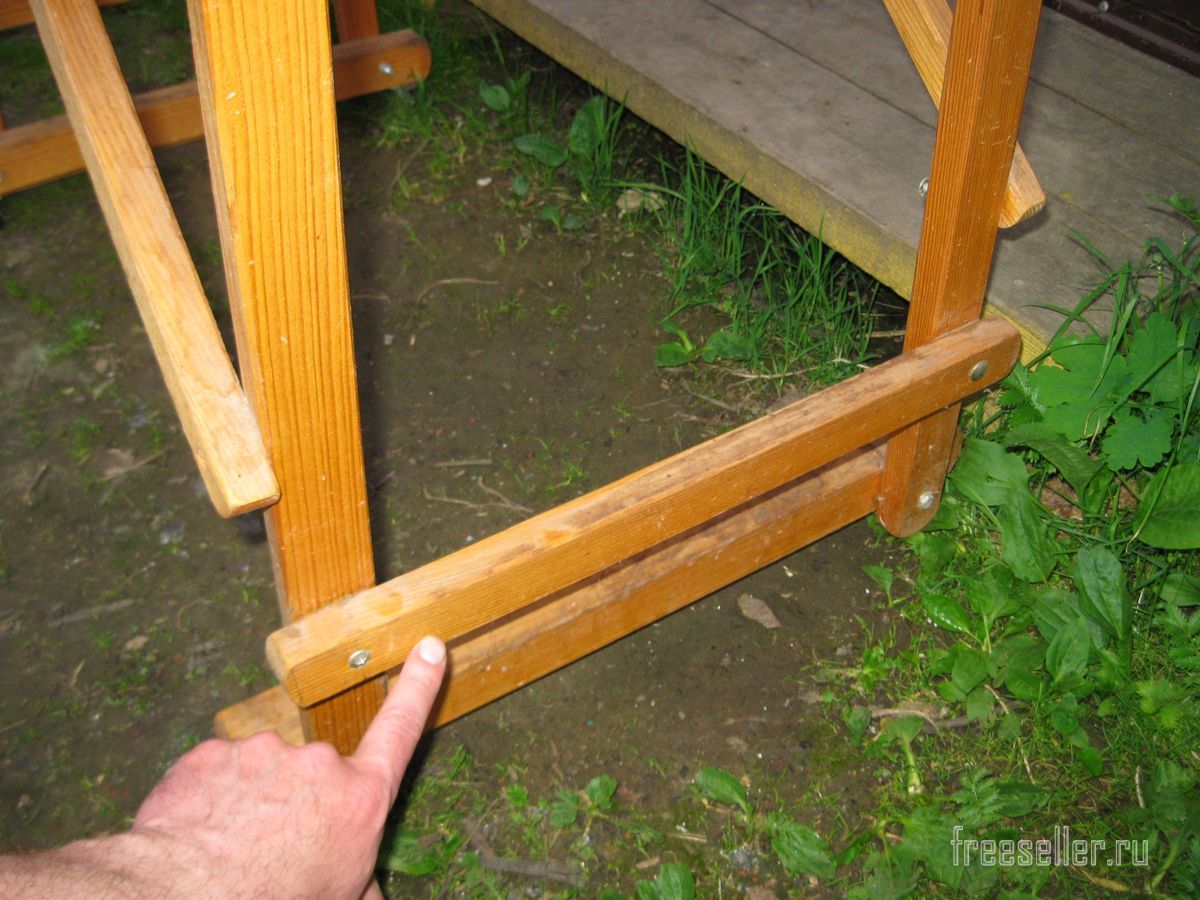

А нижние также сделал с раскосами.


Передвижной и разборный, универсальный стеллаж своими руками

Расстояние между этими планками, а также нижней планки от пола составляет 50 см. Таким образом, самая верхняя планка, находится на высоте 150 см.

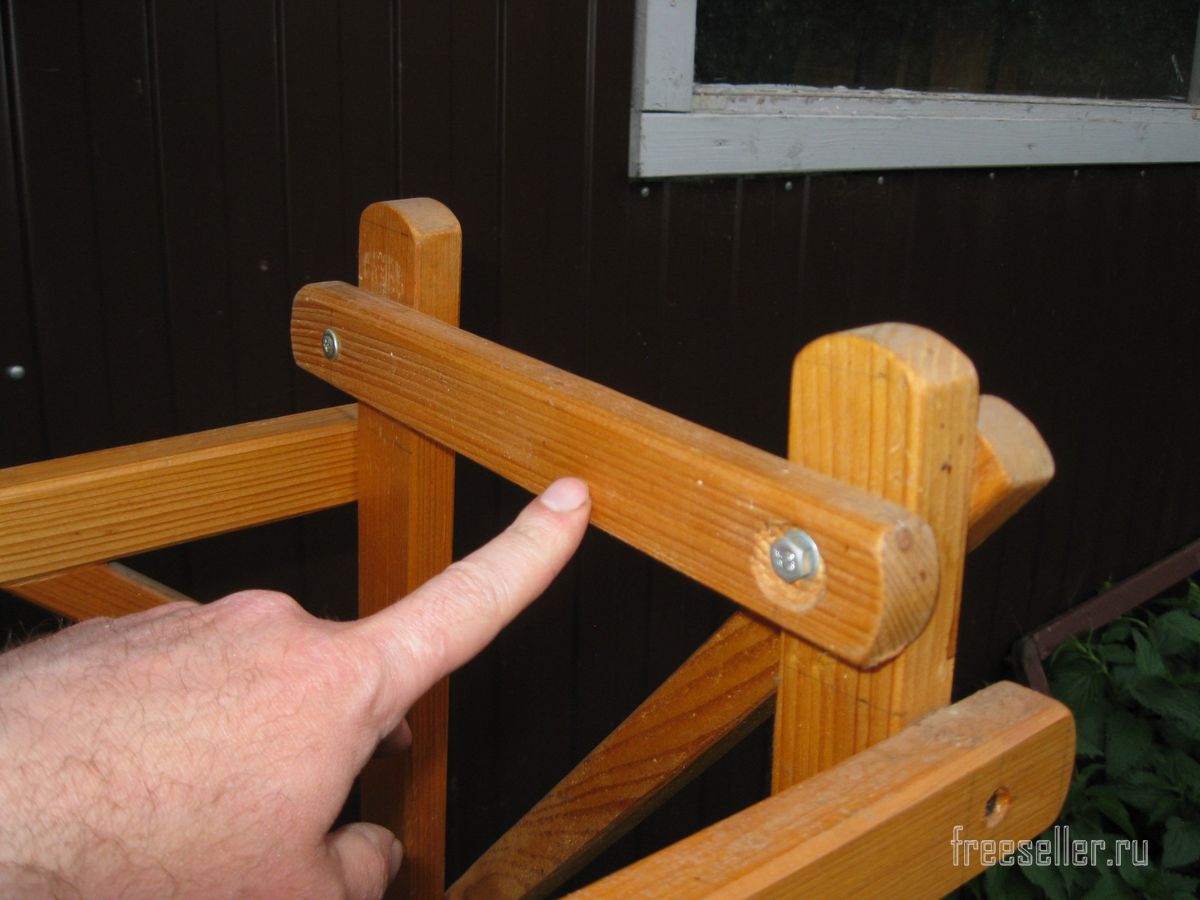

В результате, у меня получились две половины стеллажа, которые я соединил при помощи небольших дощечек, по две сверху и две снизу.


Передвижной и разборный, универсальный стеллаж своими рукамиПередвижной и разборный, универсальный стеллаж своими руками

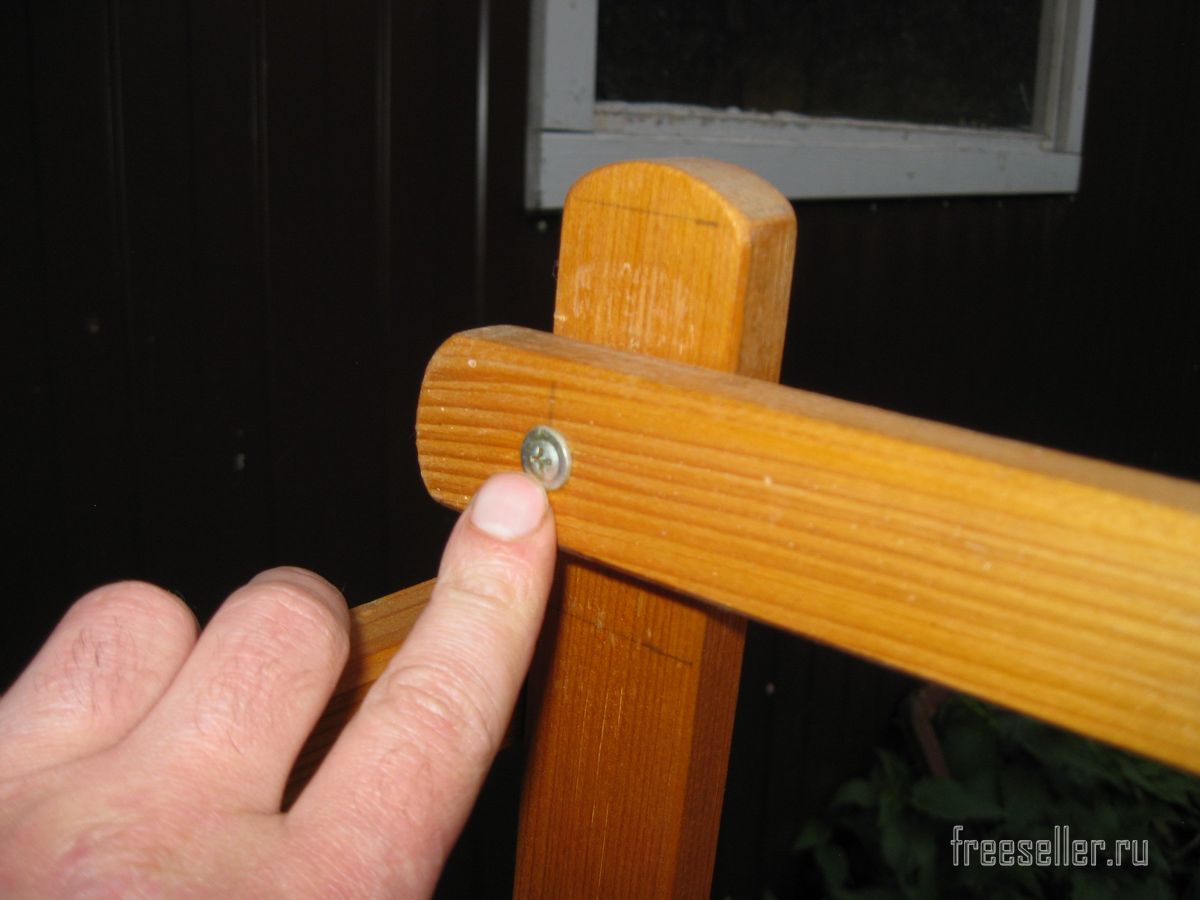

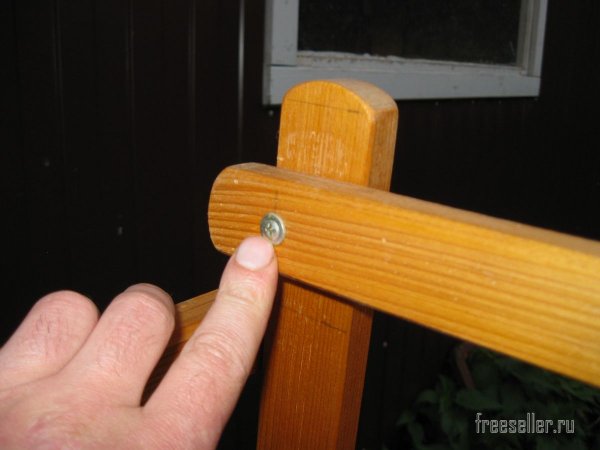

Причем эти дощечки с одной стороны крепятся к стойкам при помощи шурупов с прессшайбой.


Передвижной и разборный, универсальный стеллаж своими руками

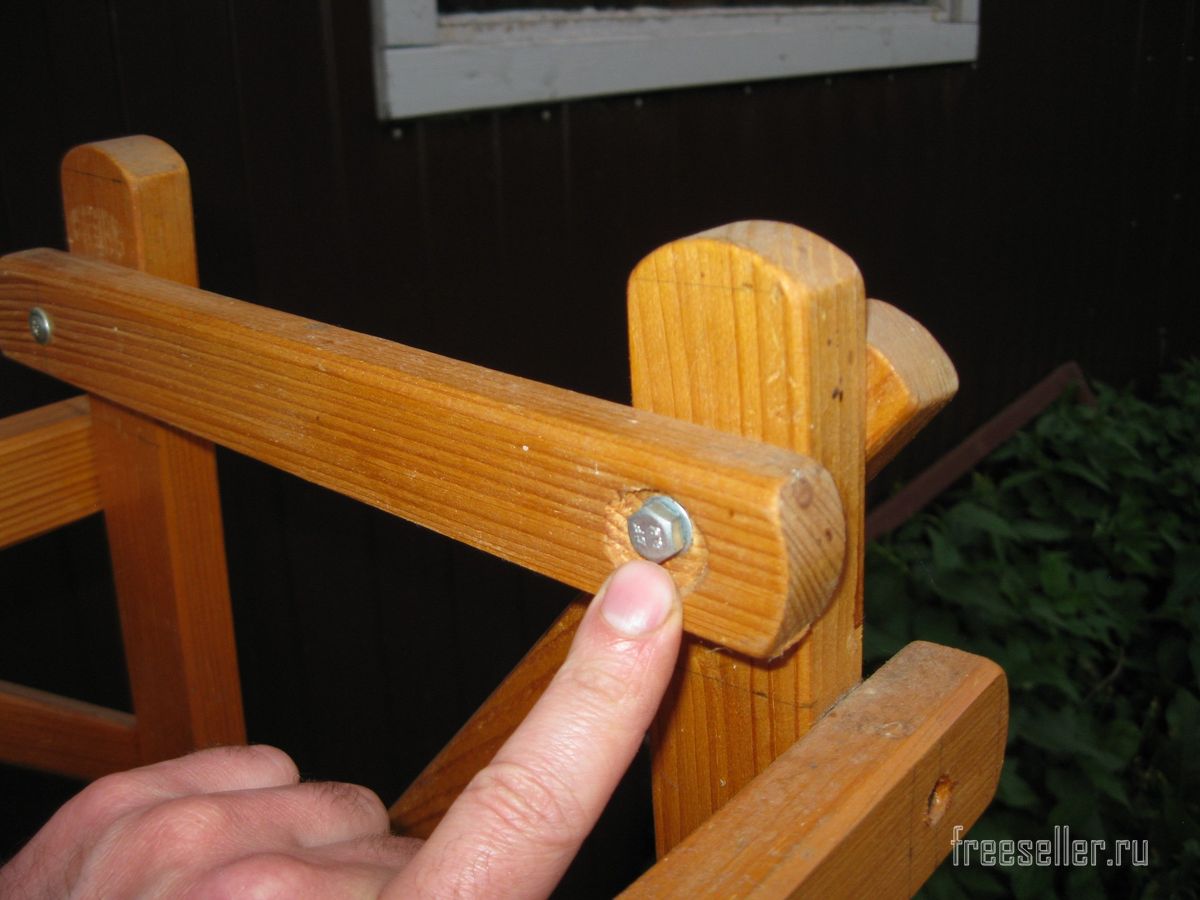

А другой стороной при помощи болтов М6 с шайбами и гайками.


Передвижной и разборный, универсальный стеллаж своими руками

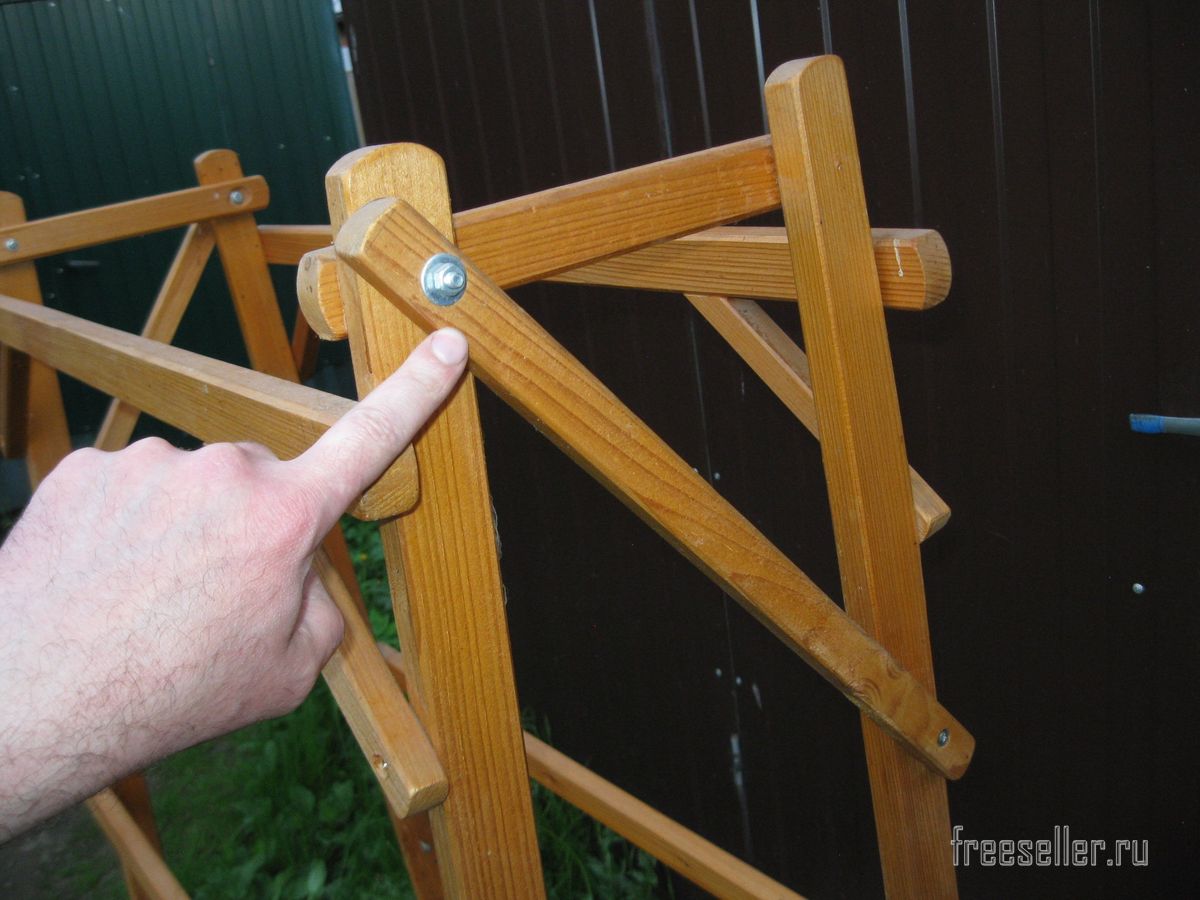

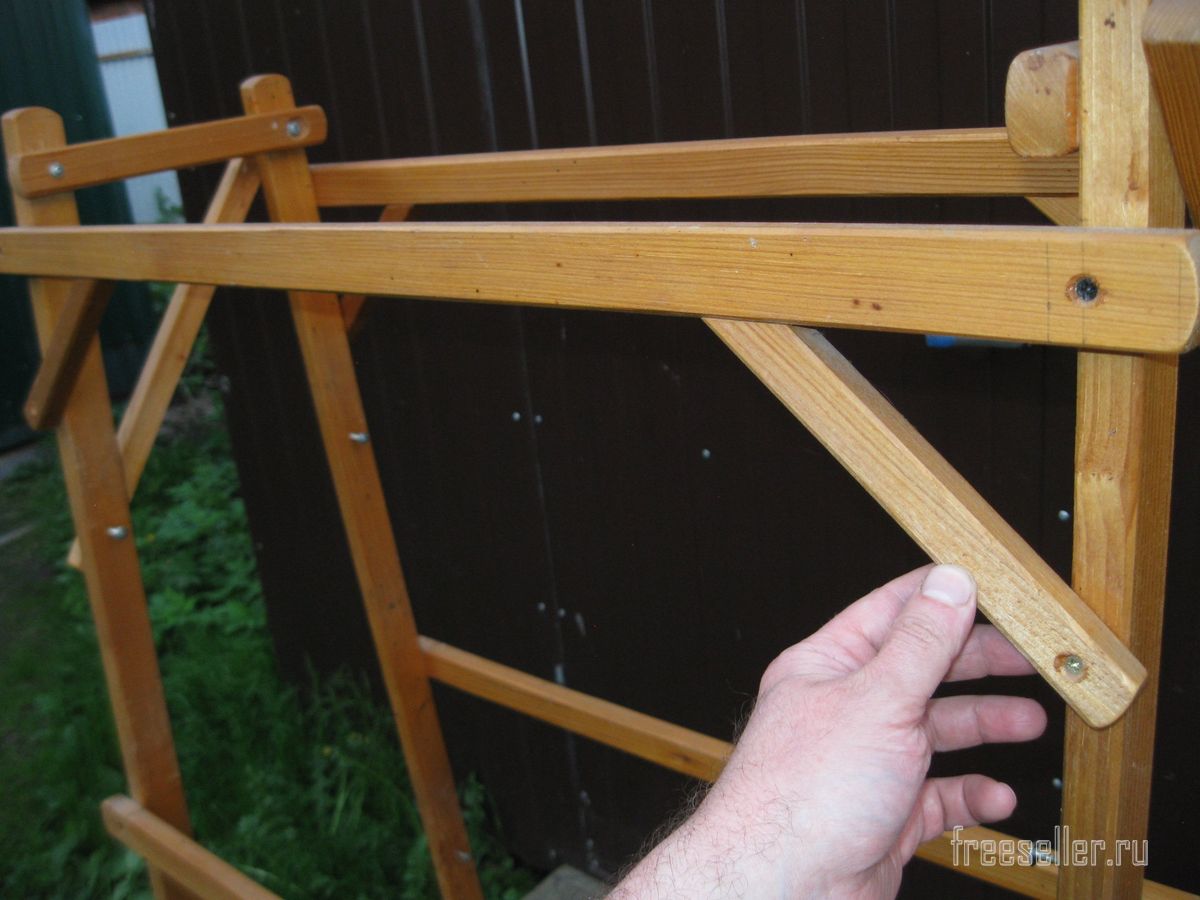

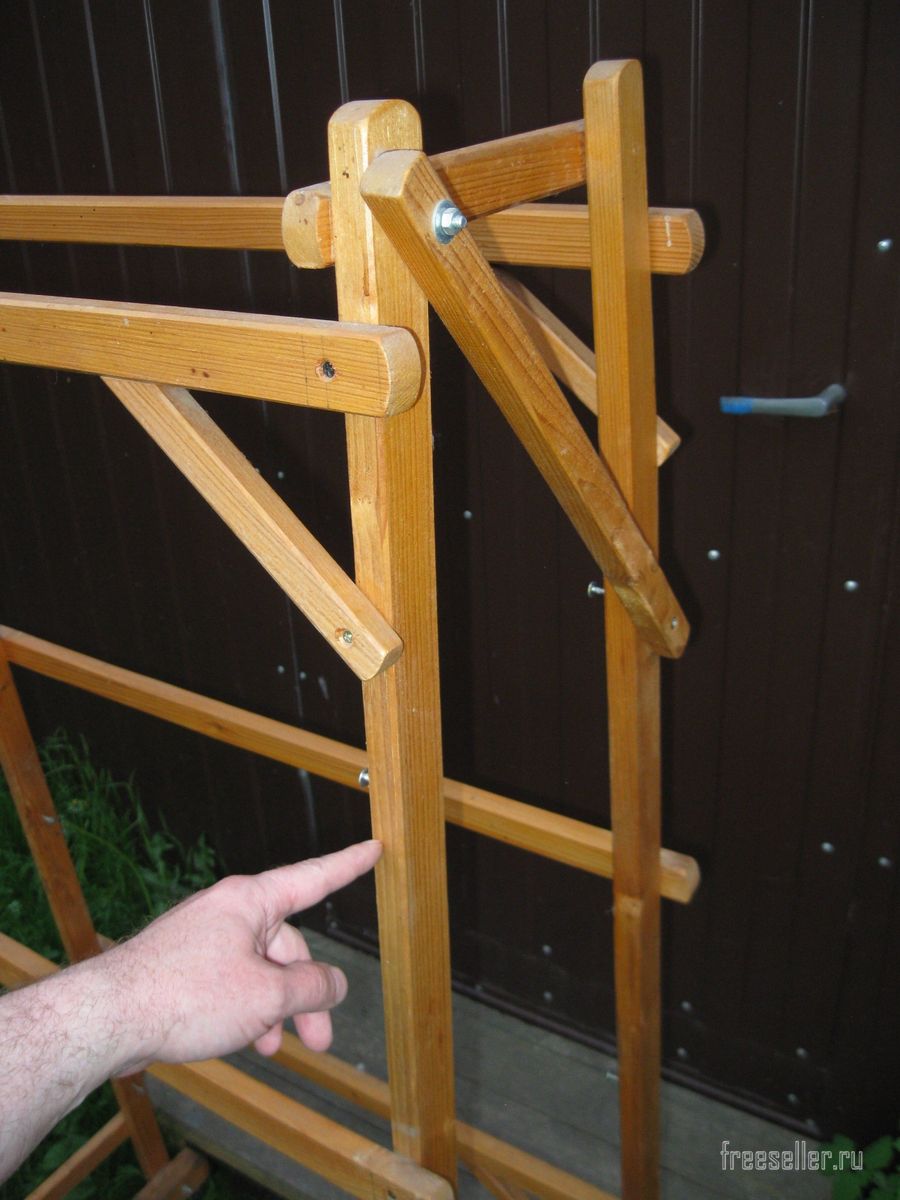

Кроме того, вверху я взял болты подлиннее и дополнительно соединил ими еще одну деталь – небольшой поперечный раскос с
Передвижной и разборный, универсальный стеллаж своими руками

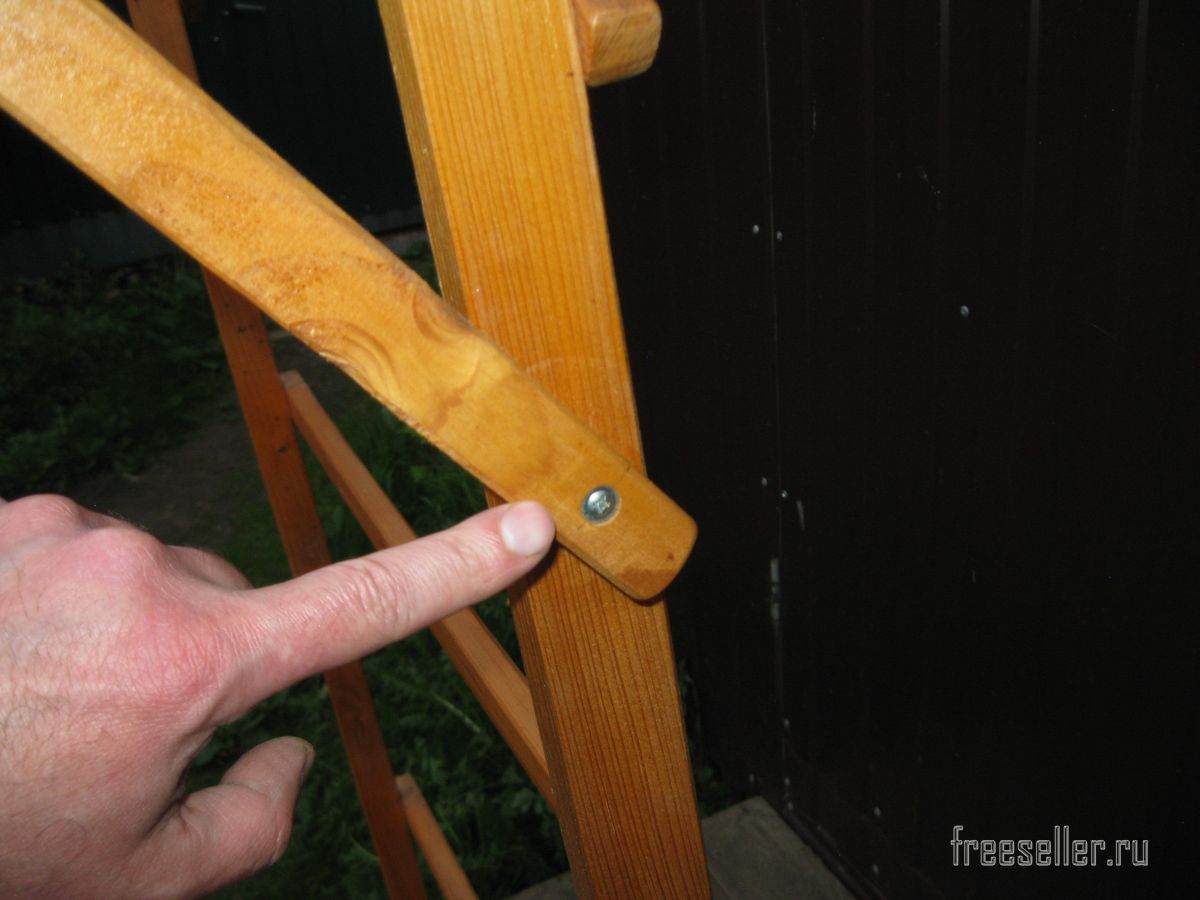

Нижние стороны раскосов, крепятся к стойкам тоже шурупами с прессшайбой.


Передвижной и разборный, универсальный стеллаж своими руками

Таким образом, у меня получилась разборная конструкция: достаточно открутить четыре болта с гайками и можно разобрать стеллаж на две части.

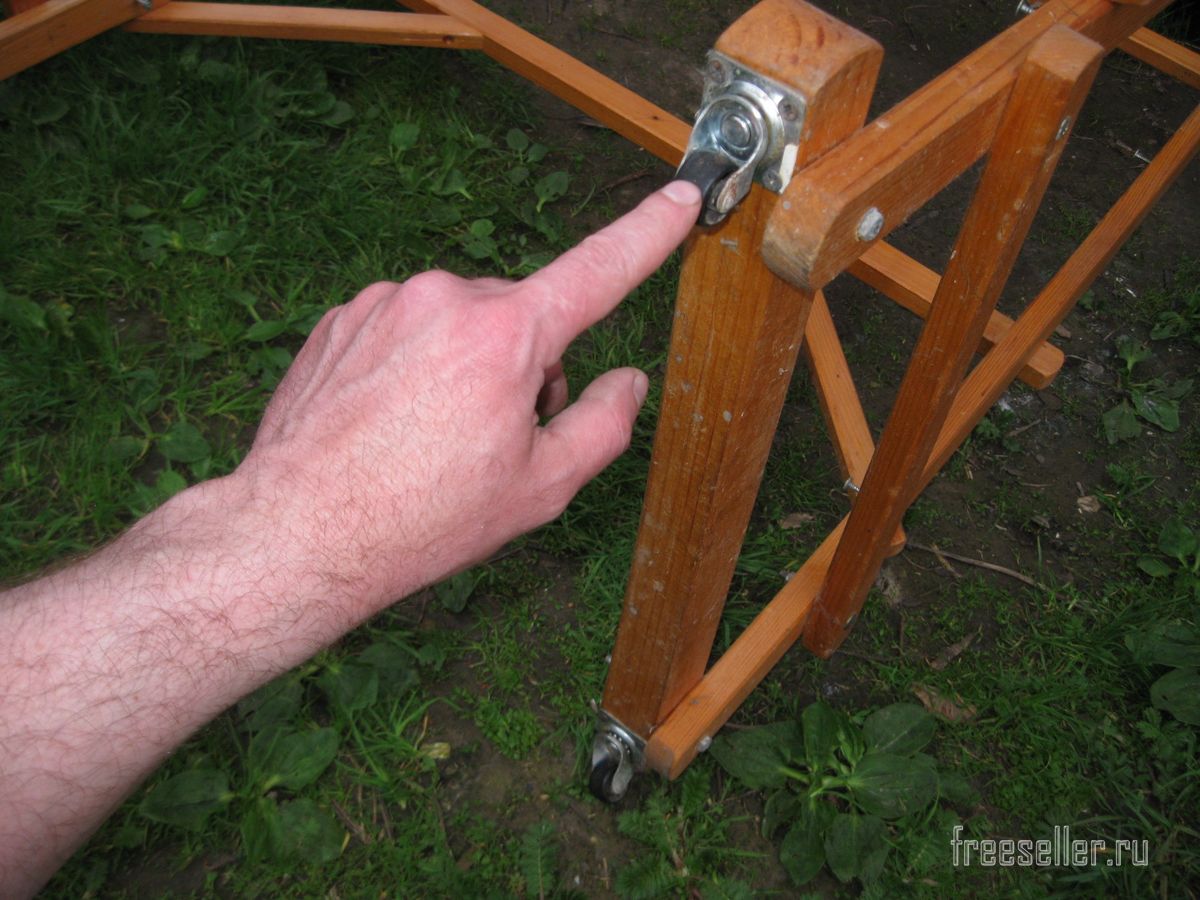

Со временем, я прикрутил снизу к стойкам еще два бруска с колесиками, для возможности перекатывания данного стеллажа.


Передвижной и разборный, универсальный стеллаж своими руками

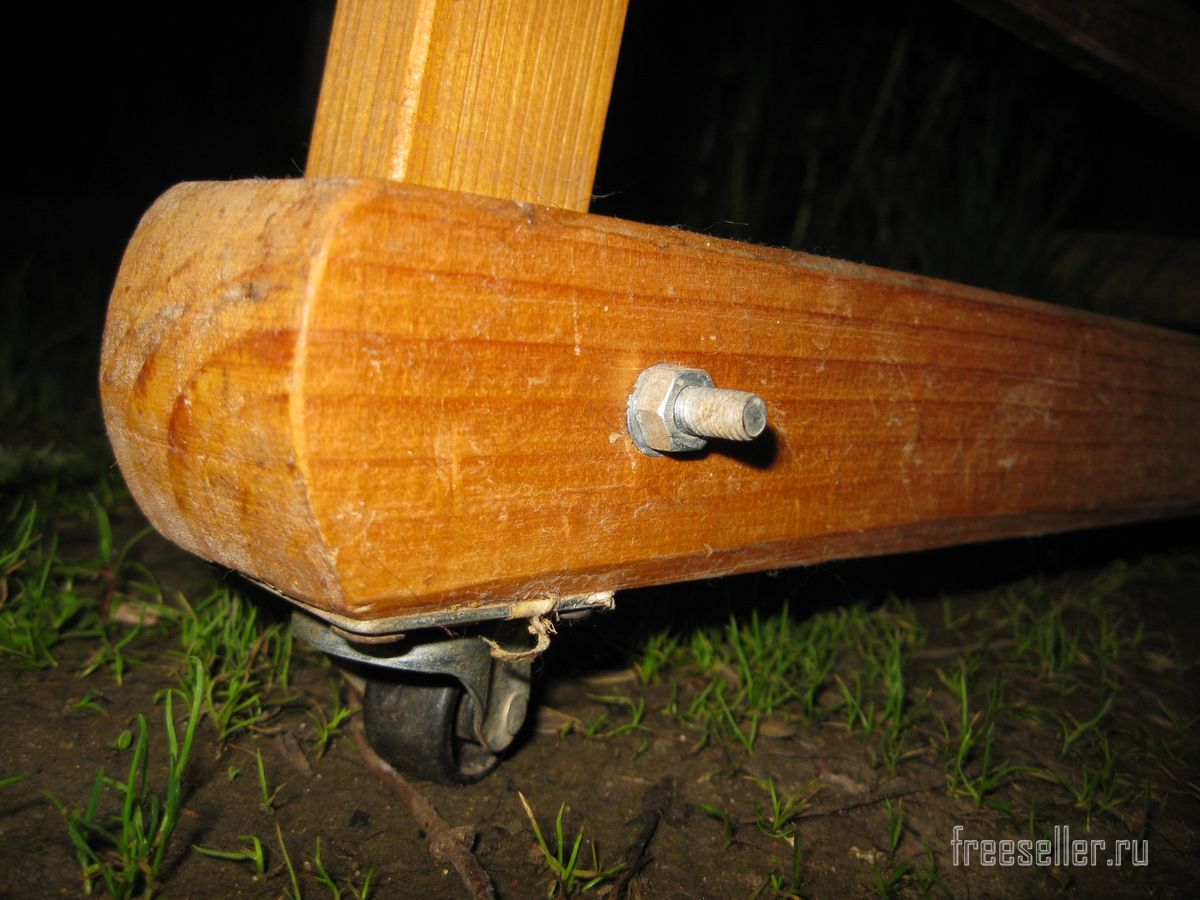

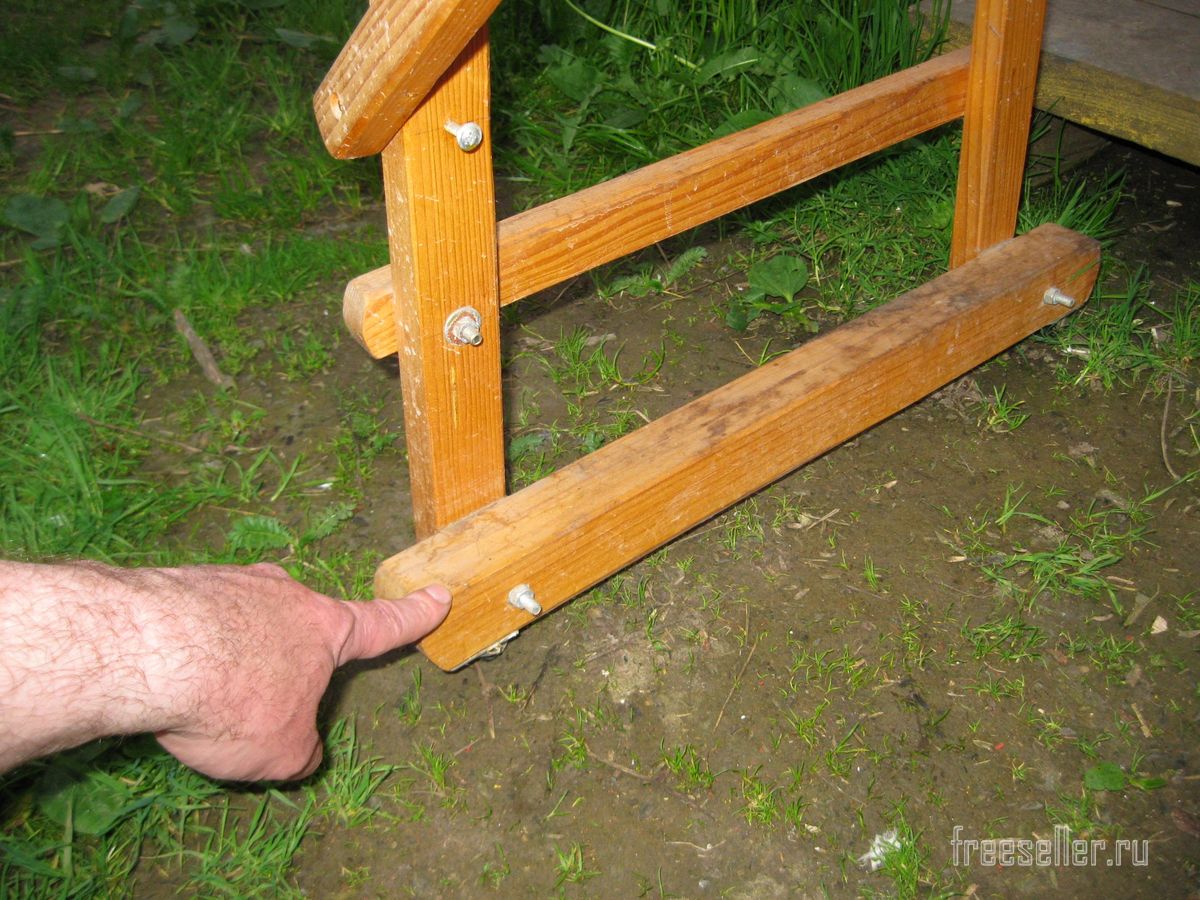

Бруски эти также можно легко снять, так как они крепятся к стойкам при помощи болтов М6 с гайками.


Передвижной и разборный, универсальный стеллаж своими руками

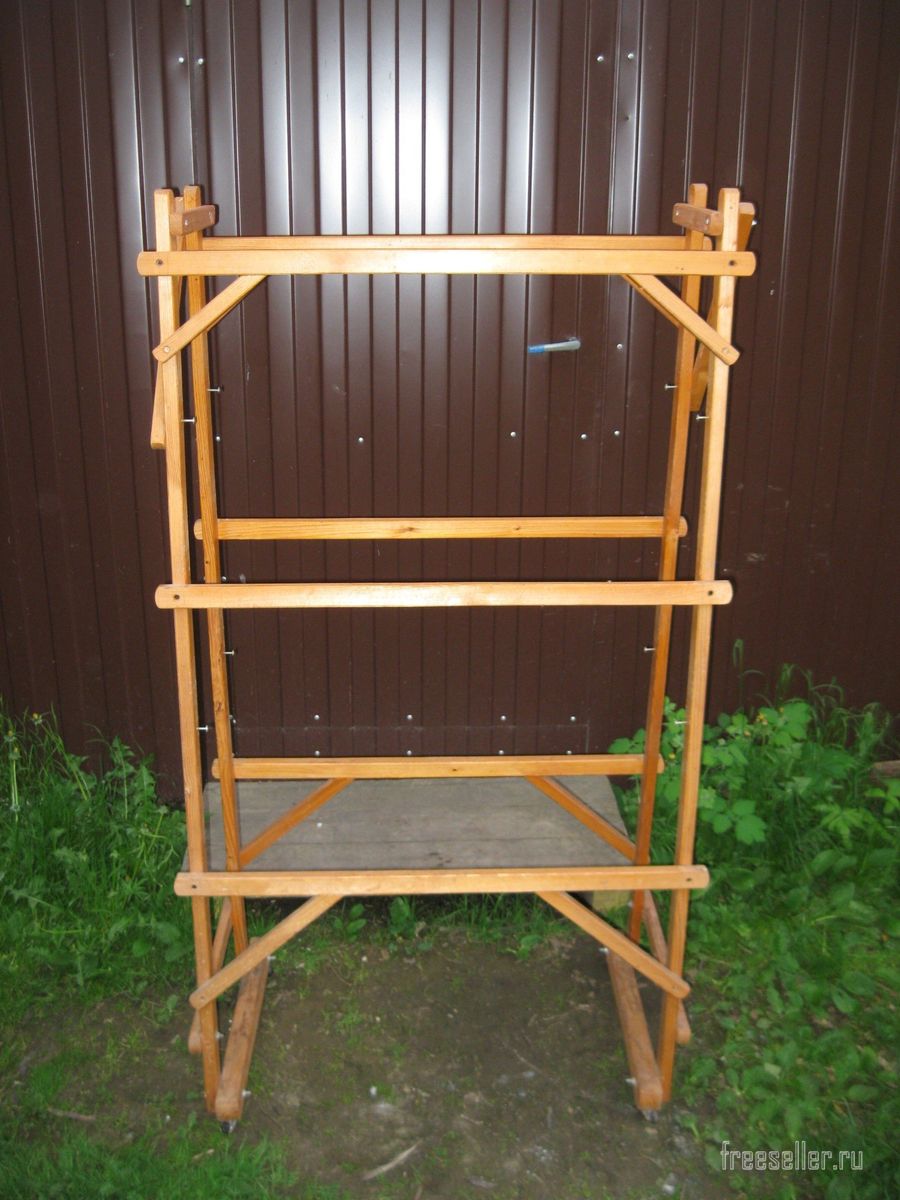

Таким образом, первоначально у меня получился стеллаж с тремя парными планками, то есть, проще говоря, с тремя уровнями на которые можно было класть полки.


Передвижной и разборный, универсальный стеллаж своими руками

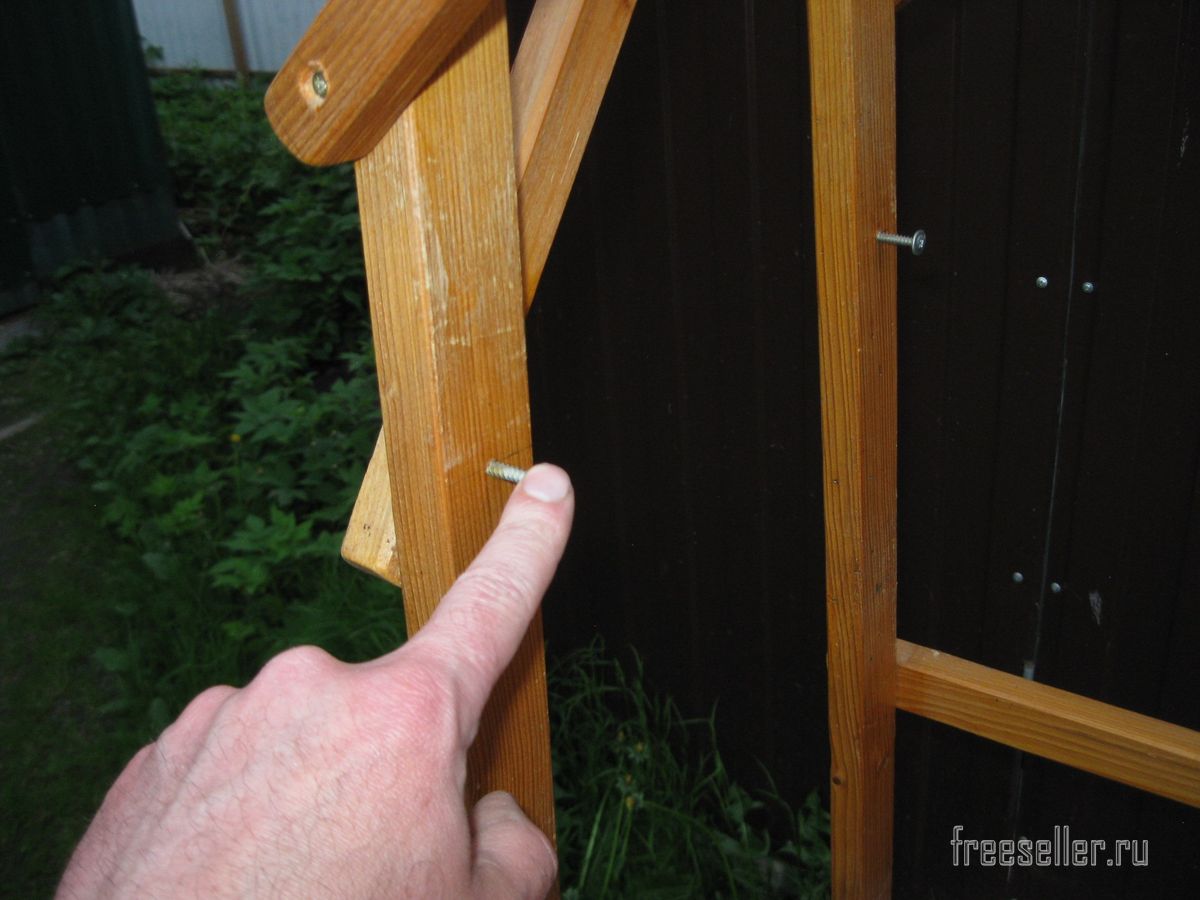

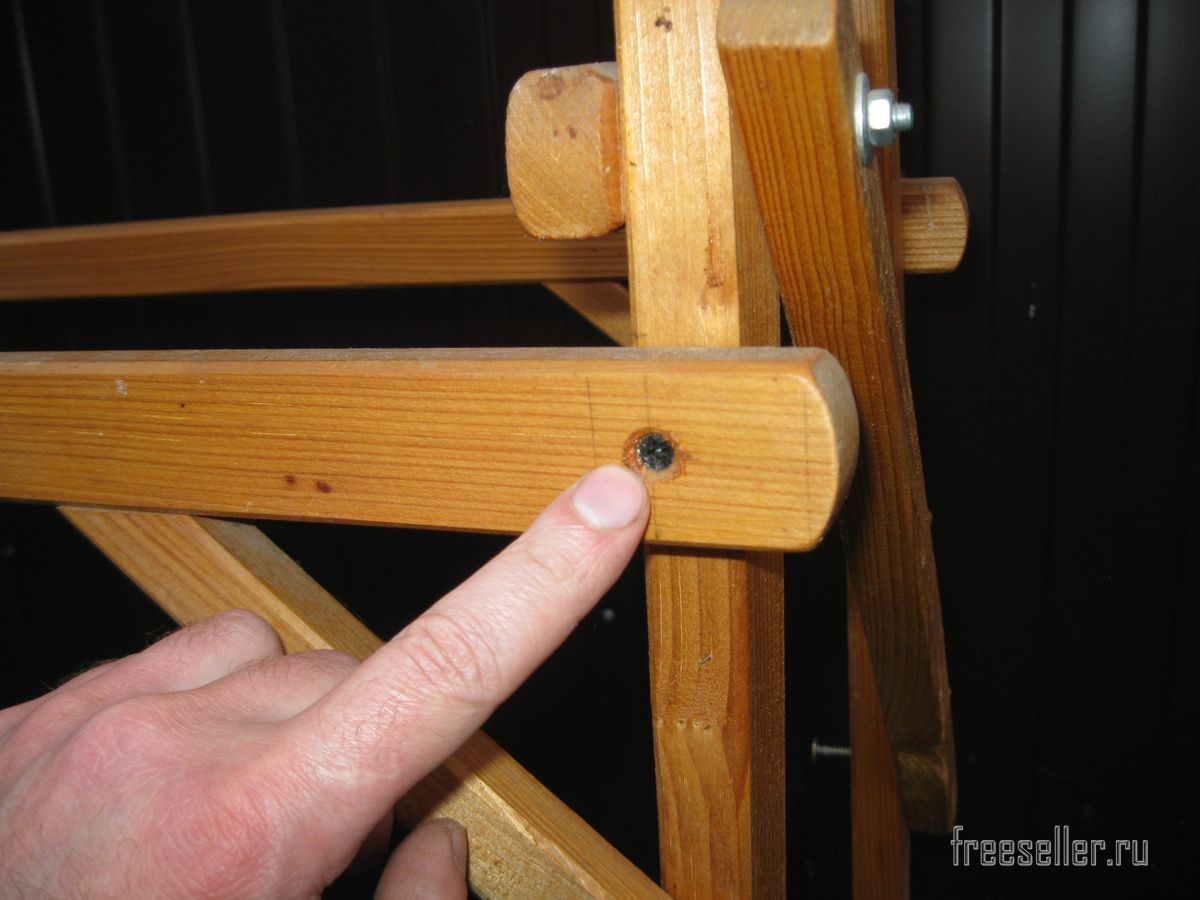

Однако только три полки, это весьма мало, поэтому я дополнительно сделал еще три уровня, прикрутив между планками с каждой стороны стеллажа, по три пары вот таких шурупов с прессшайбой.


Передвижной и разборный, универсальный стеллаж своими руками

В результате, на мой стеллаж стало возможным класть по шесть полок.

Ширина этих полок составляет 80 см, а вот глубину можно выбирать разную в пределах от 40 до 60 см. Причем снизу можно класть более широкие полки, а сверху менее глубокие, что связанно с тем, что стеллаж имеет в поперечнике трапециевидную форму, сделанную мной для большей устойчивости стеллажа.


Передвижной и разборный, универсальный стеллаж своими руками

Вначале я сделал несколько полок из фанеры, однако со временем, когда стеллаж стал использоваться по большей части для садово-огородных нужд, я дополнительно сделал для него несколько ящиков и специальных сетчатых поддонов.


Передвижной и разборный, универсальный стеллаж своими рукамиПередвижной и разборный, универсальный стеллаж своими руками

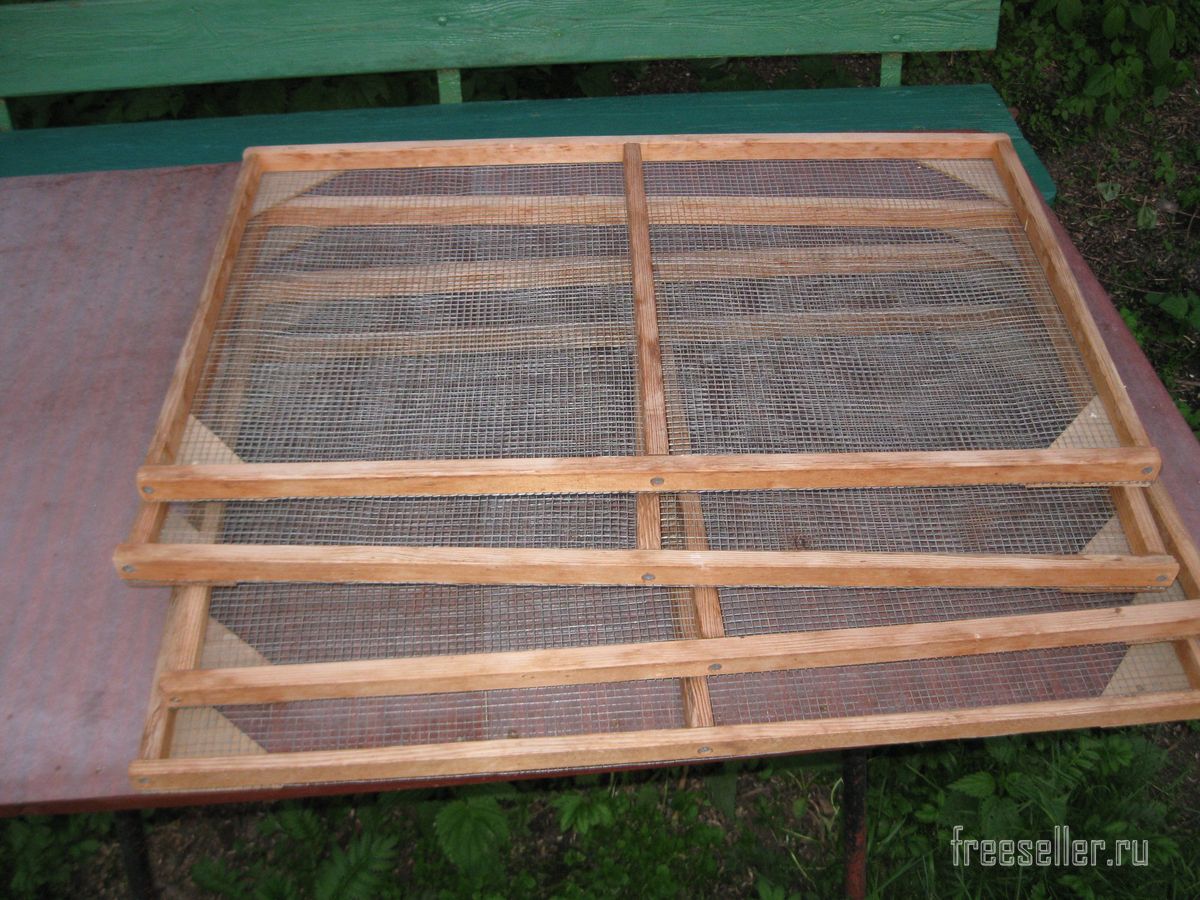

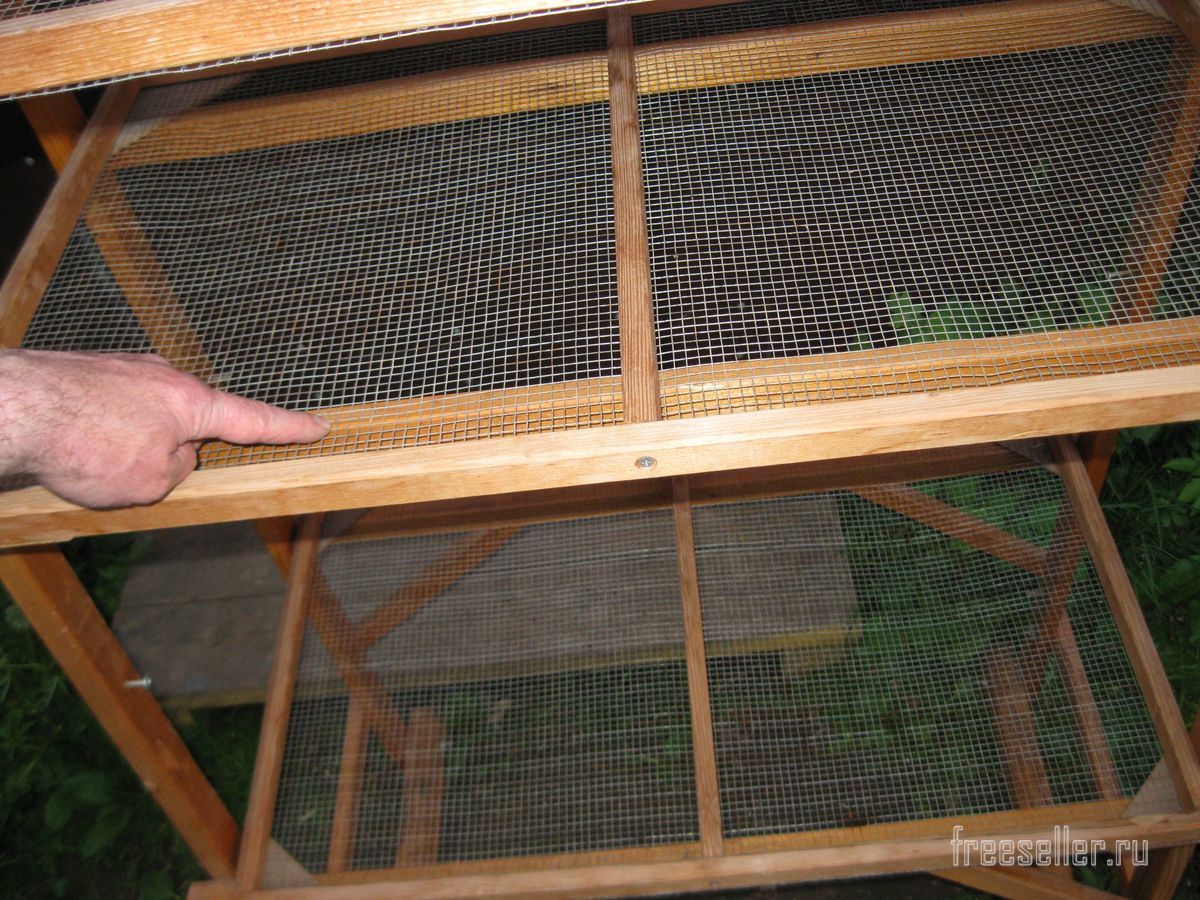

Поддоны, размерами 80х45 см, сделаны из деревянных реек, к которым снизу, при помощи строительного степлера, прибита мелкоячеистая стальная сетка.


Передвижной и разборный, универсальный стеллаж своими руками

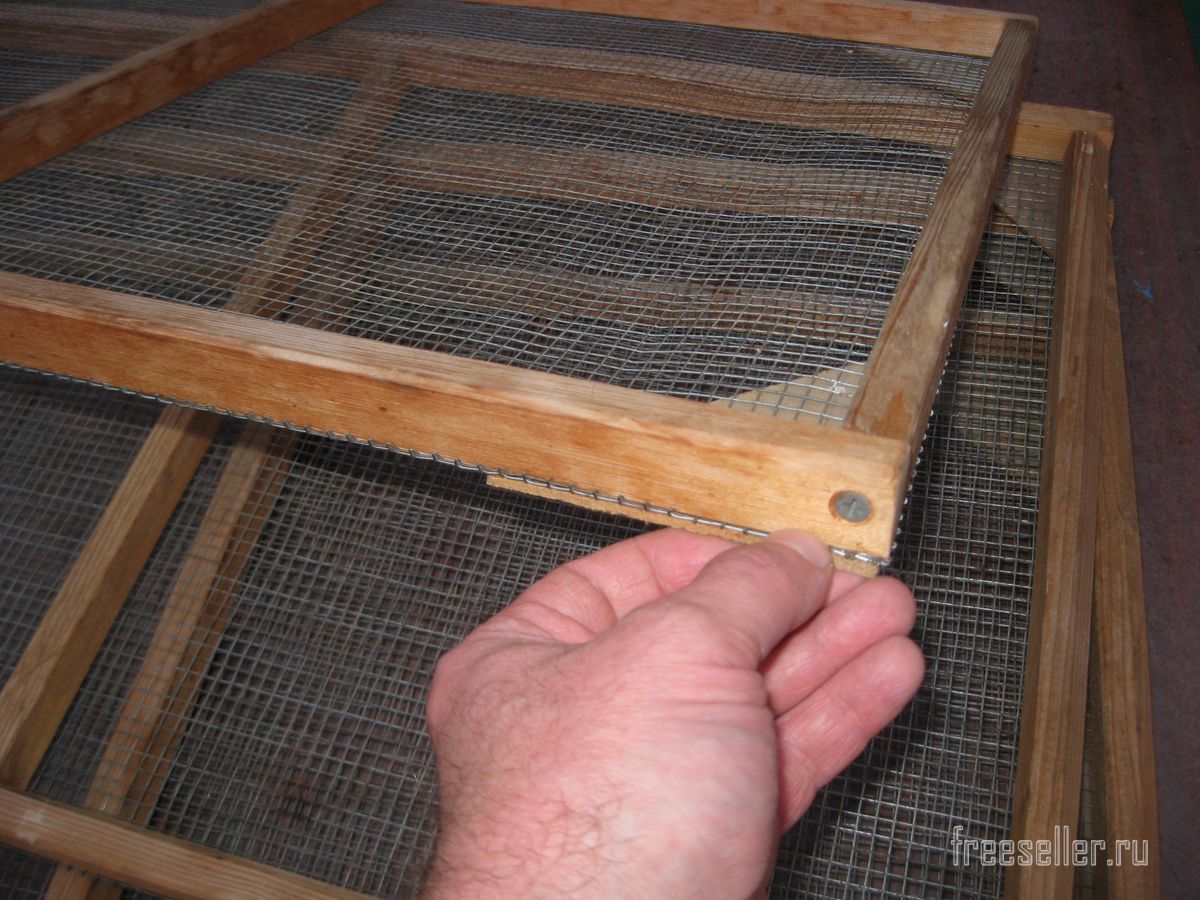

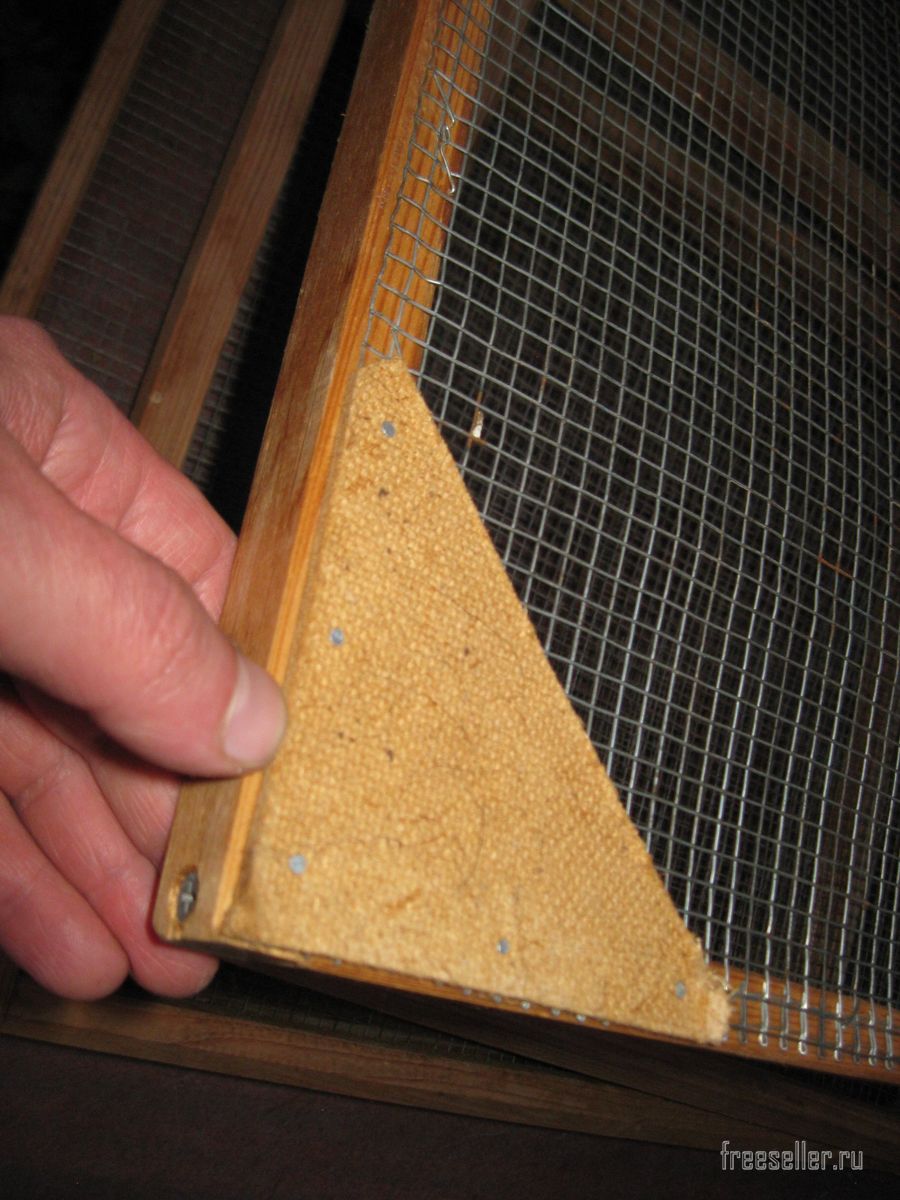

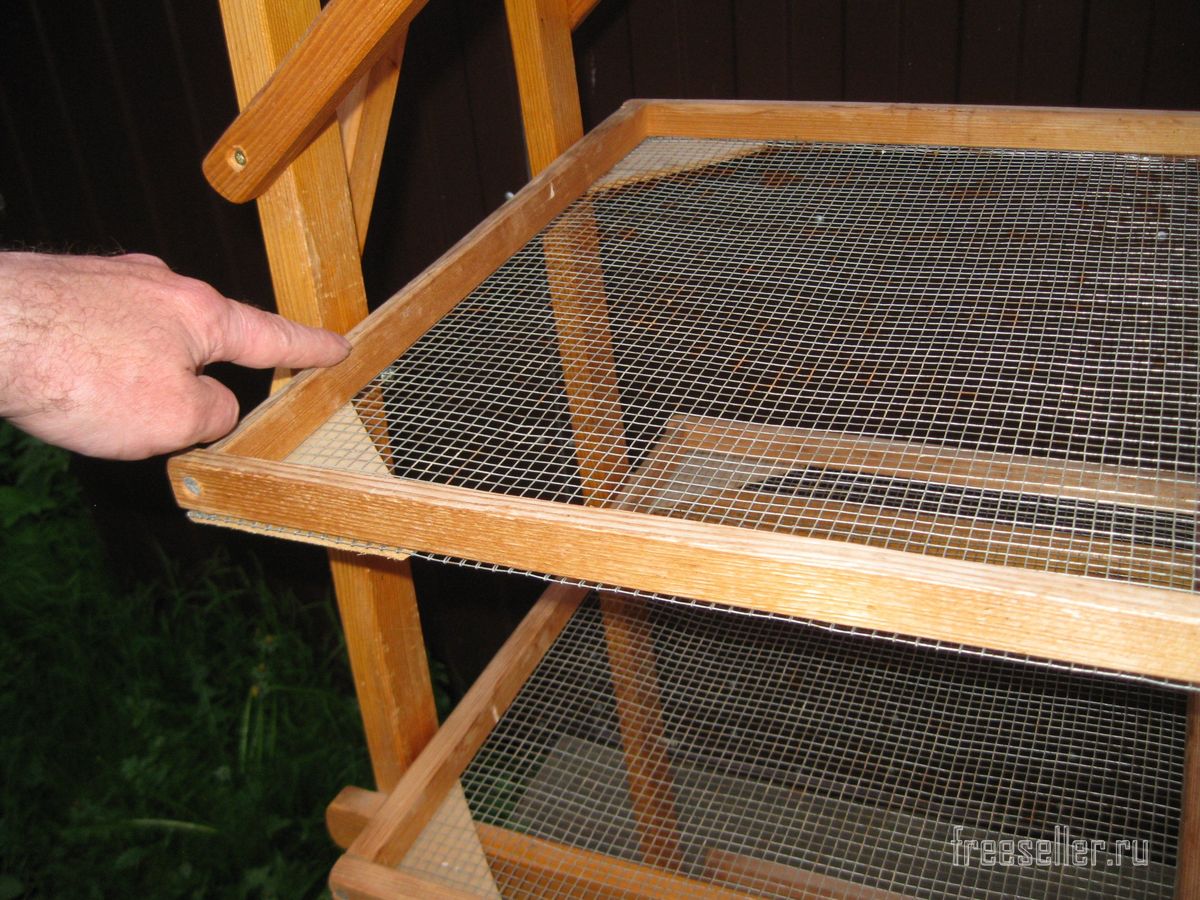

По углам для жесткости прибиты уголки из оргалита.


Передвижной и разборный, универсальный стеллаж своими руками

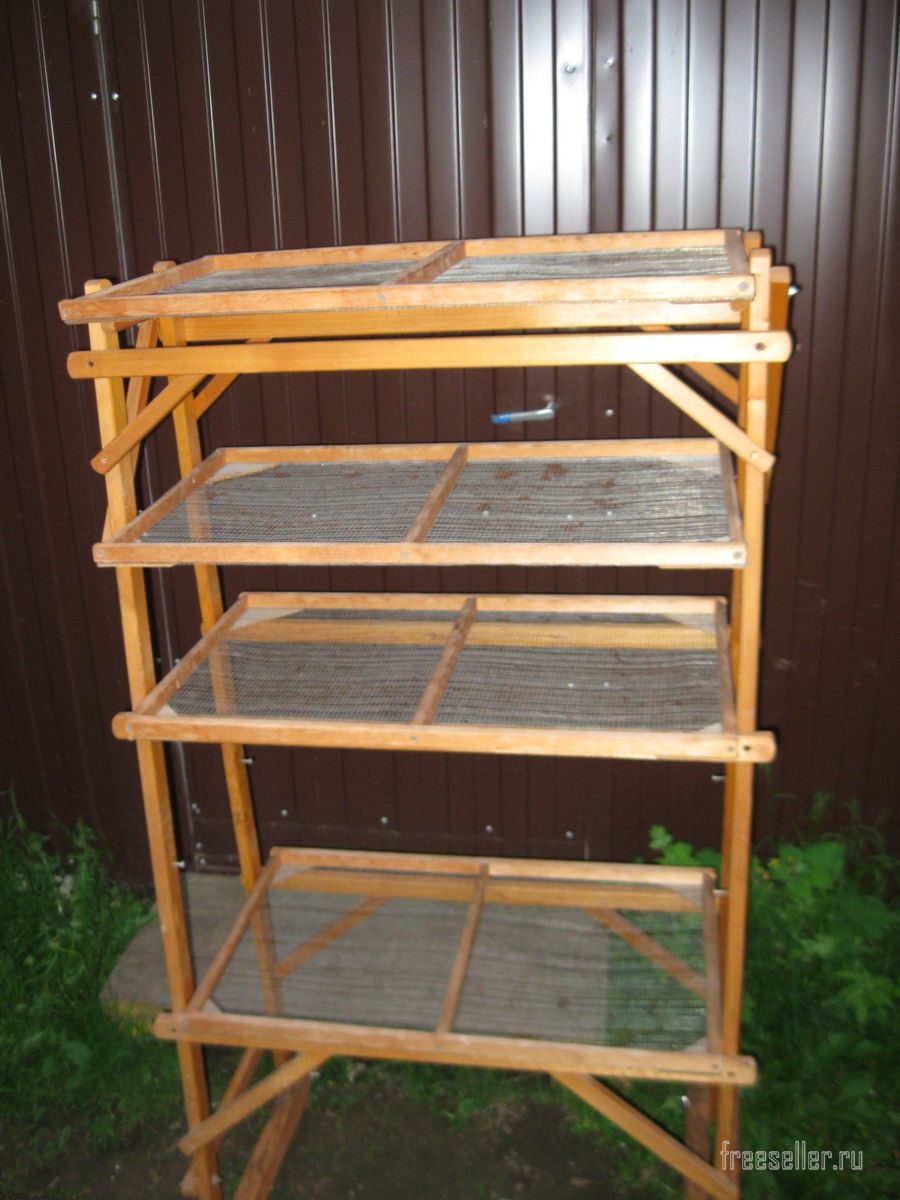

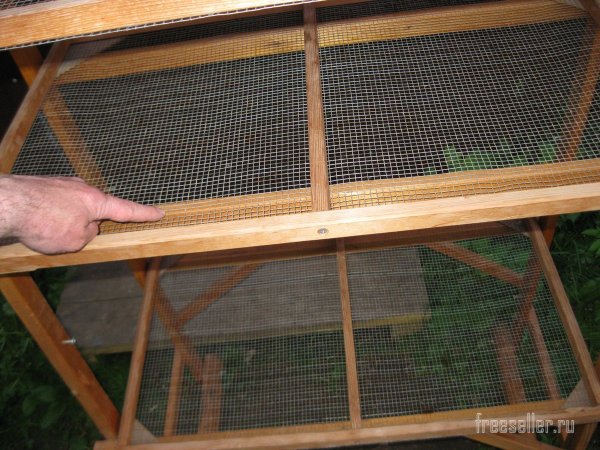

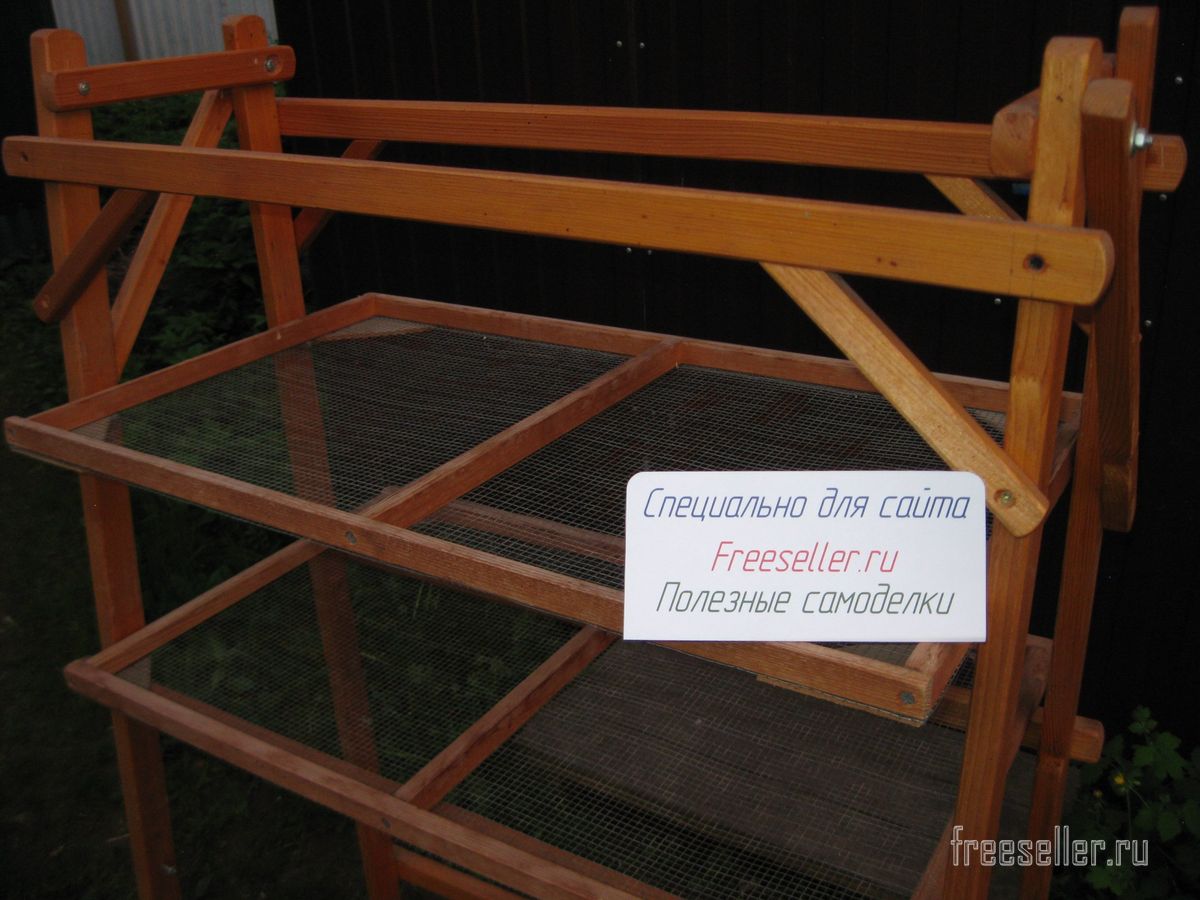

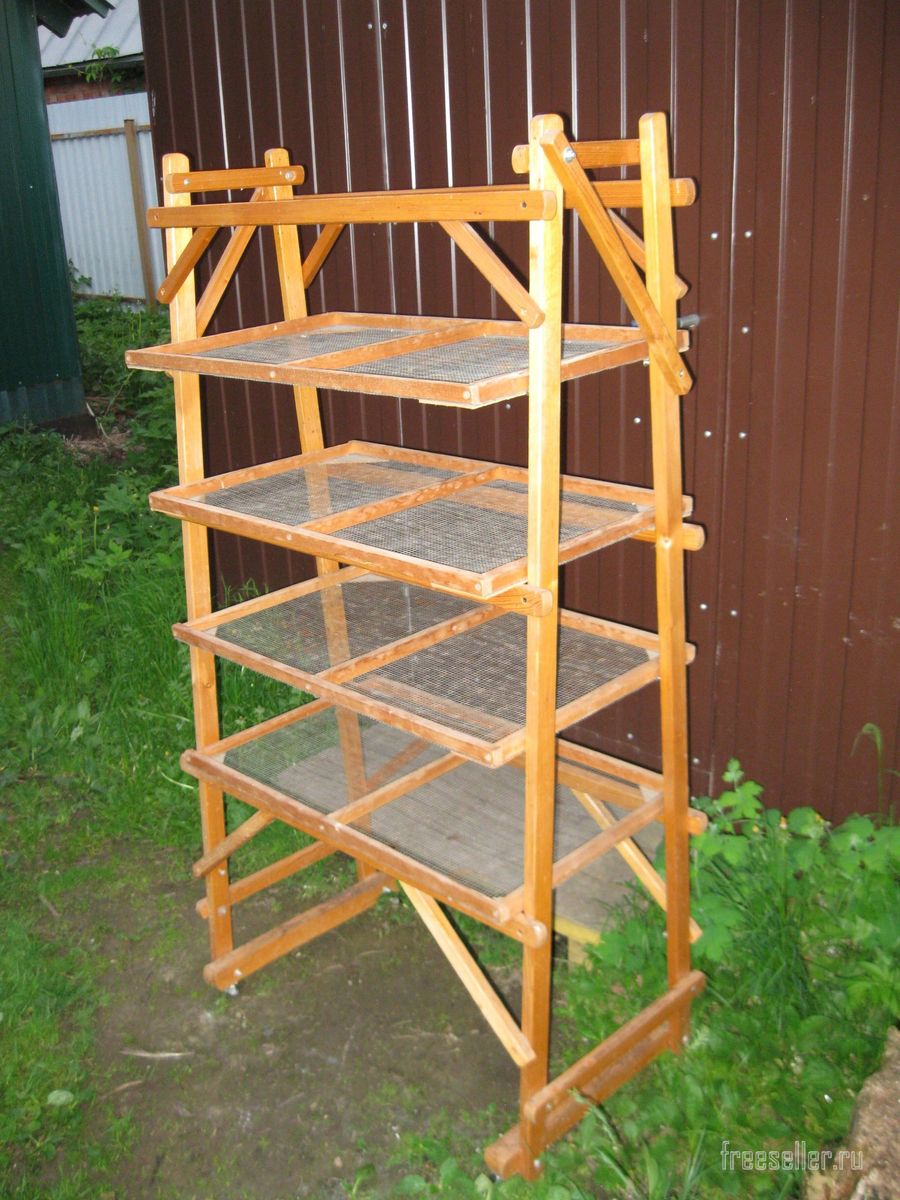

Вот так эти поддоны кладутся на стеллаж.


Передвижной и разборный, универсальный стеллаж своими рукамиПередвижной и разборный, универсальный стеллаж своими рукамиПередвижной и разборный, универсальный стеллаж своими рукамиПередвижной и разборный, универсальный стеллаж своими руками

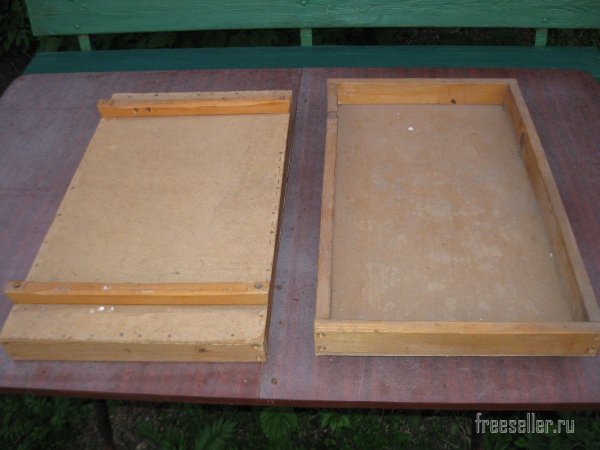

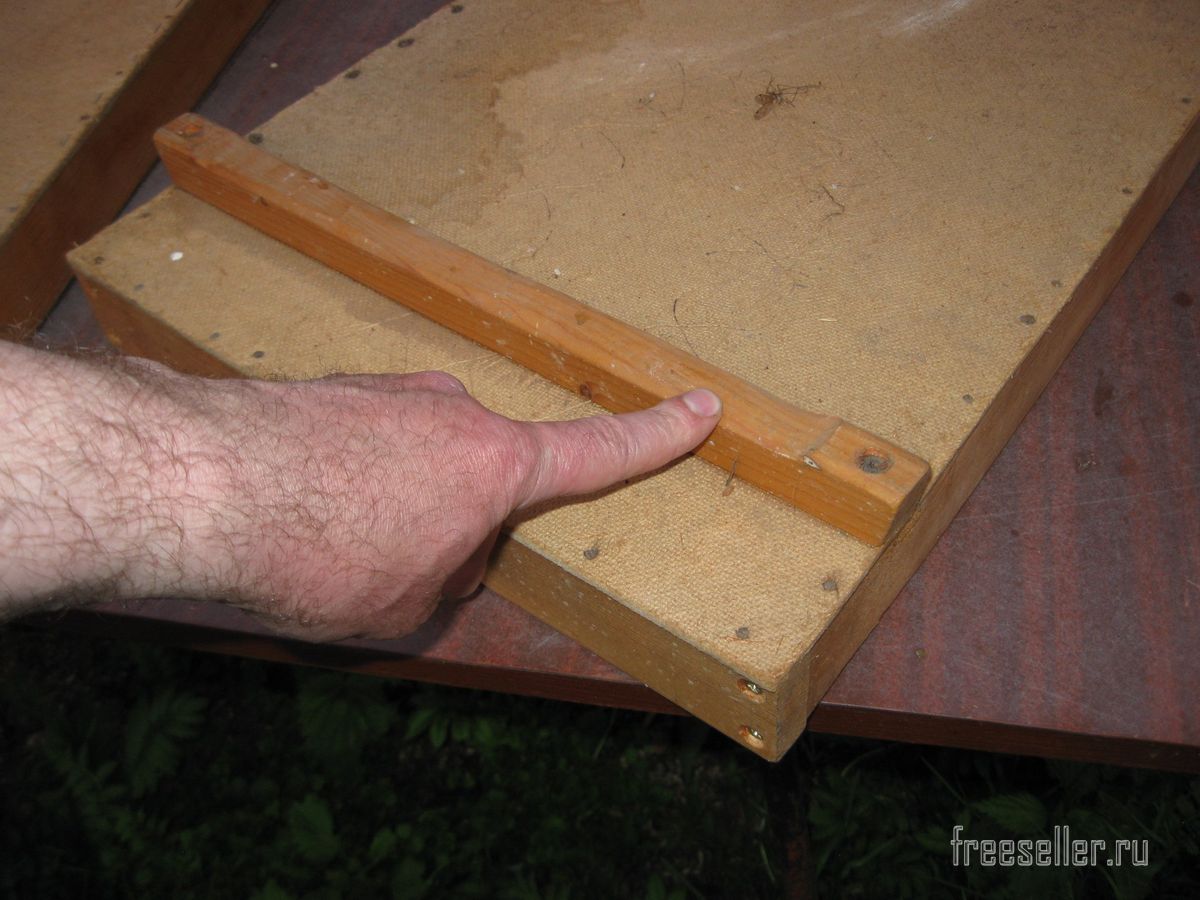

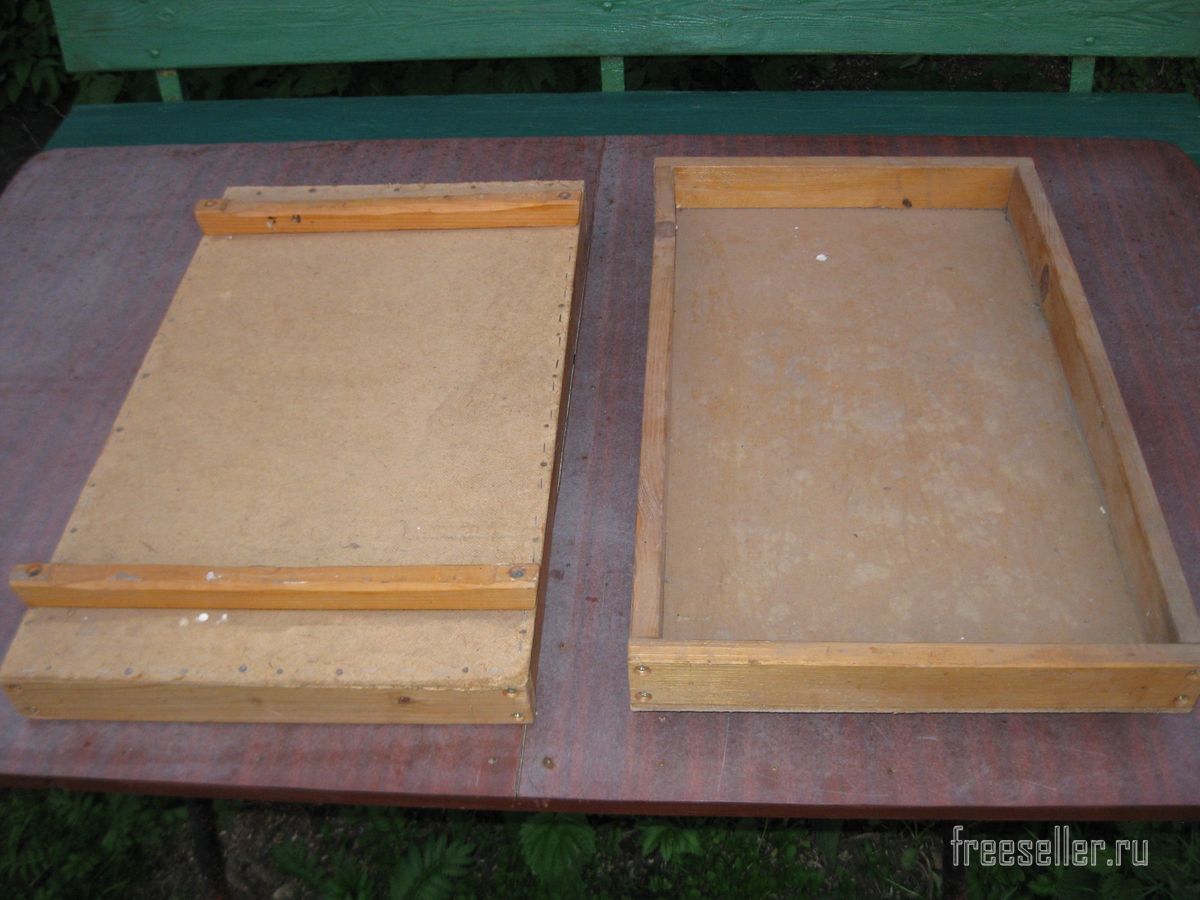

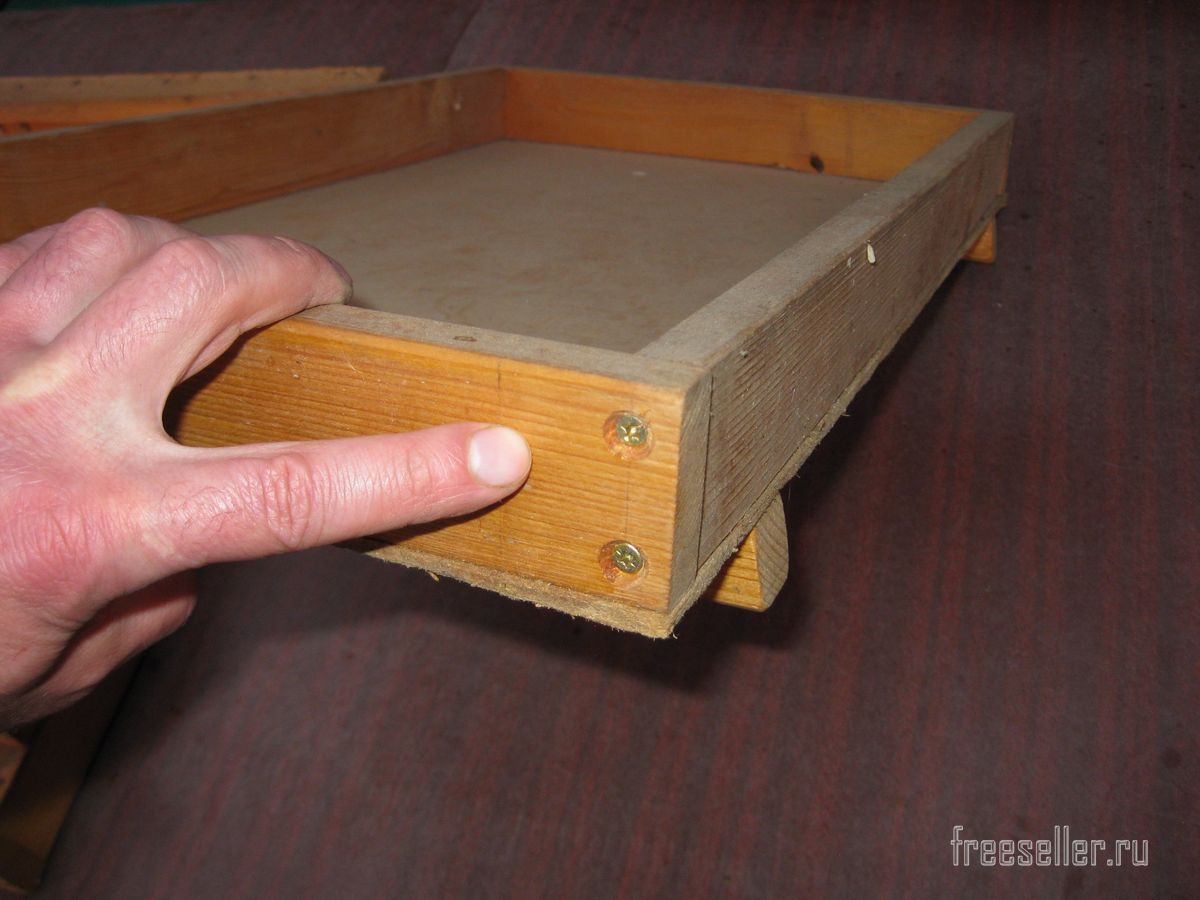

Ящики имеют размер 40х60 см, и также сделаны из деревянных дощечек и оргалита. Снизу к ним также прикручены дополнительные планки в качестве ножек, в результате чего, эти ящики можно использовать и без стеллажа, например, ставить их один на другой.


Передвижной и разборный, универсальный стеллаж своими рукамиПередвижной и разборный, универсальный стеллаж своими руками

Данные ящики устанавливаются по два на горизонтальные планки, поперек стеллажа.


Передвижной и разборный, универсальный стеллаж своими руками

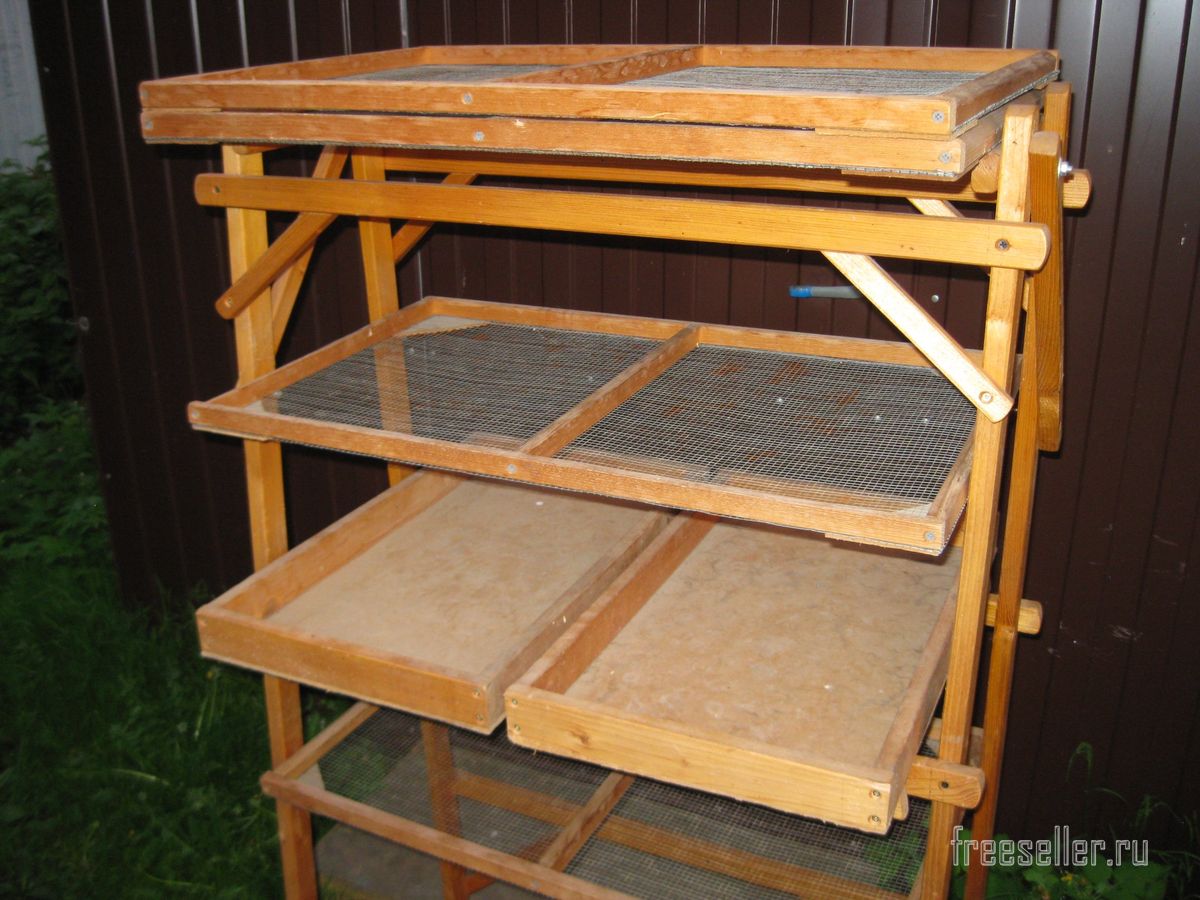

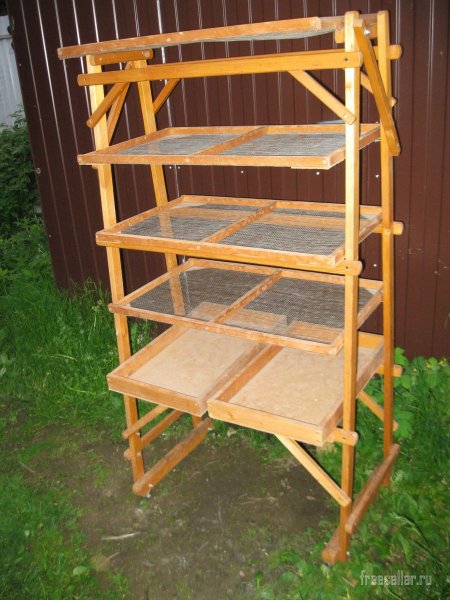

Можно одновременно использовать на стеллаже и ящики, и сетчатые поддоны.


Передвижной и разборный, универсальный стеллаж своими рукамиПередвижной и разборный, универсальный стеллаж своими руками

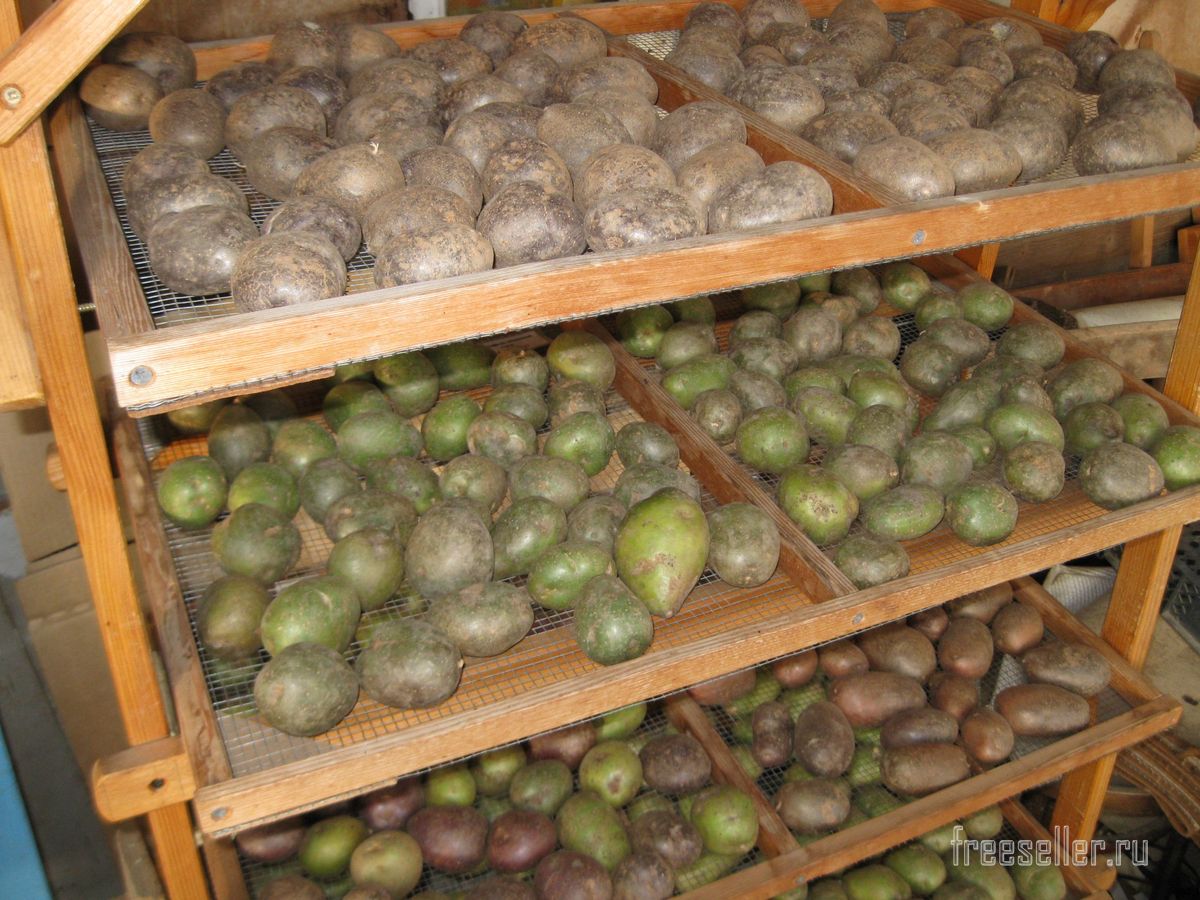

Хотя чаще всего, я все-таки использую сетчатые поддоны, поскольку они оказались более удобными и востребованными. Например, сейчас, у меня на них разложен семенной картофель для озеленения перед хранением.


Передвижной и разборный, универсальный стеллаж своими руками

Ну, и в заключение хочу отметить, что при достаточно простой конструкции данный стеллаж оказался весьма удобным и функциональным.

Ну, и на этом у меня все! Всем пока и желаю всем самодельщикам, чтобы ваши самоделки служили вам долгие годы. Это яркий показатель того, что самоделка действительно является нужной и полезной.
